[LT] Išradimas susijęs su fizioterapijos prietaisas, taikant vibracinį masažą su elektrine pavara. Išradimo objektas yra emocinio suvokimo stiprinimo būdas veikiant šviesos blyksniams ir mechaninėms infragarsinio dažnio vibracijoms. Infragarsinis dažnis apskaičiuojamas remiantis atkuriamos muzikos analize. Vizualus poveikis klausytojams yra formuojamas pasitelkus apšvietimo įrangą ir video ekranus. Vibracijų generavimui yra naudojami skriejiko mechanizmai ir ekscentrikai.
[EN] The invention relates to physiotherapy device with vibrating massage with an electric drive. Object of the invention is a method of enhancing the perception of emotional acting flashing lights and mechanical frequency infrasonic vibrations. Infrasonic frequencies calculated on the basis of an analysis of the music played. Visual effects audience is formed by means of lighting equipment and video screens. Vibration generating mechanisms are used cranks and eccentrics.
[0001] Išradimas yra susijęs su fizioterapijos prietaisais, taikant vibracinį masažą su elektrine pavara.
[0002] Ankstesnysis technikos lygis
[0003] Patentas RU2284584 yra artimiausias šio išradimo analogas. Patente RU2284584 yra aprašytas emocinio girdimo garso suvokimo stiprinimo būdas, generuojant infragarsinį signalą, kurio dažnis yra susijęs su girdimo garso dažniu netiesine priklausomybe. Minėtame patente yra aprašyti reikalaujamo dažnio infragarsinio signalo išskyrimo teoriniai pagrindai bei algoritmai. Yra nurodytos tokios galimos priemonės infragarsiniams virpesiams atkurti: specialūs dinaminiai garsiakalbiai ir vamzdžiai oro terpei; magnetostrikciniai ir pjezoelektriniai keitikliai didesnio tankio terpėms. Kadangi reikalaujama infragarsinių virpesių amplitudė turi būti didesnė už girdimų virpesių amplitudę, praktinis aprašytos technologijos pritaikymas yra sudėtingas, nes jam reikia labai galingų didelių gabaritų ir brangių spinduolių.
[0004] Išradimo esmė
[0005] Iš skirtingų žinomų infragarsinių virpesių perdavimo žmogui būdų praktiškiausias ir paprasčiausias yra poveikis per vizualinį suvokimą. Tam tikslui, matematiškai apdorojant audio signalą, iš jo turi būti išskirtas vienas dažnis, priklausantis infragarsiniam diapazonui. Šis dažnis loginio signalo pavidalu yra naudojamas video animacijai sinchronizuoti ekrane arba stroboskopinio apšvietimo sinchronizacijai.
[0006] Kitas lengvai įgyvendinamas būdas yra susijęs su kietų paviršių mechaninių virpesių generavimu. Tam yra naudojamas skriejiko mechanizmas. Šio būdo privalumai yra aukštesnis efektyvumas ir paprastumas, palyginus su magnetostrikciniu ar pjezokristaliniu būdu, ir jis generuoja pakankamos galios virpesius. Skriejiko mechanizmo trūkumams priklauso jo didelis inertiškumas ir triukšmingas veikimas. Beje, inertiškumas nepasireiškia kaip trūkumas, kuomet skambančios muzikos ritmas yra pastovus. Triukšmas mažinamas, panaudojus bekolektorinį variklį, reduktorių su diržine pavara ir tarpiklius, skirtus aukštųjų dažnių vibracijoms slopinti. Esant ilgalaikiam poveikiui, galima pasiekti mažesnę kaip vieno milimetro vertikalių grindų virpesių amplitudę.
[0007] Išradimo objektas yra emocinio ritmiškų garsų suvokimo stiprinimo būdas, naudojant skriejiko mechanizmą virpesių generavimui kartu arba atskirai su moduliuotu šviesos signalų. Naudojant infragarsinių virpesių generatorius be sinchronizavimo su muzika, taip yra galimi emocinės būklės pokyčiai, tačiau šiuo atveju į tokius virpesius yra reaguojama kaip į pašalinius dirgiklius.
[0008] Iliustracijų aprašymas

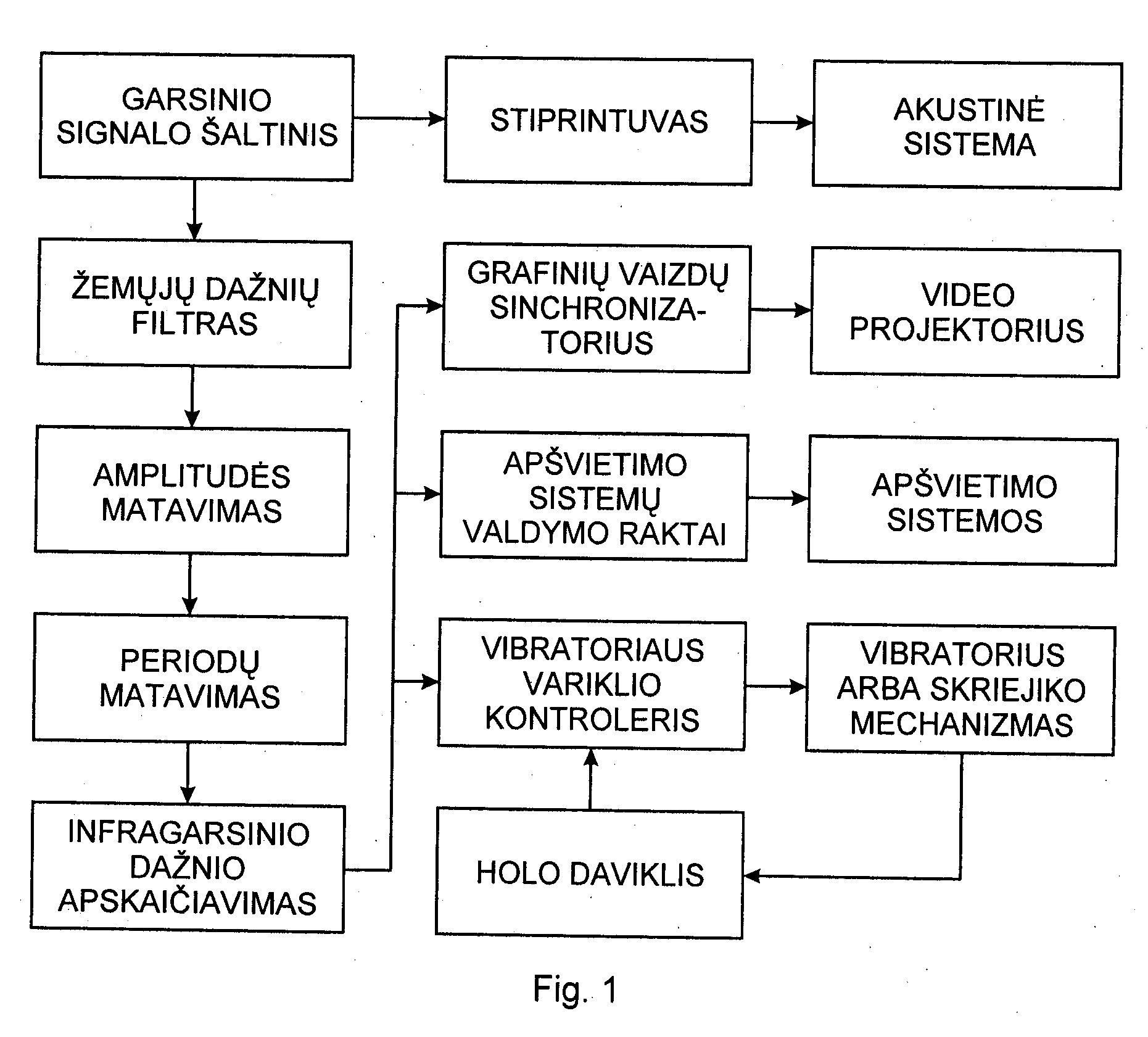

[0009] Fig. 1 yra parodyta funkcinė garsinio signalo infragarsinės sistemos schema.

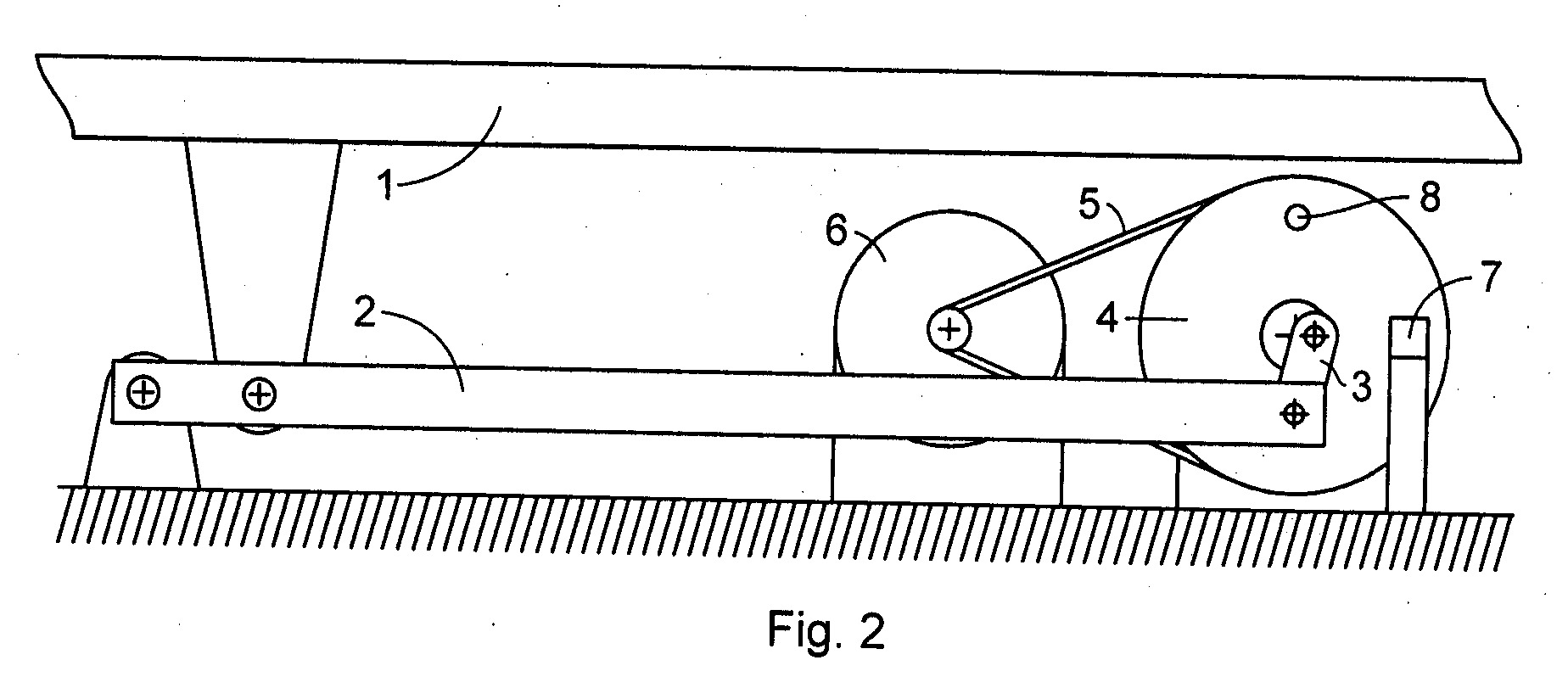

[0010] Fig. 2. yra parodytas skriejiko mechanizmas mechaniniams grindų virpesiams generuoti. Pažymėtos pozicijos: 1 - vibruojanti plokštė; 2 - svirtis; 3 - švaistiklis; 4 - smagratis; 5 - diržinė pavara; 6 - elektros variklis; 7 - Holo daviklis; 8 - magnetas.
[0011] Išradimo įgyvendinimo pavyzdys
[0012] Kaip pavyzdys yra paimta trans stiliaus muzika, atliekama grunto aikštelėje. Atkuriamos muzikos signalas yra paduodamas į analoginį 100-200 Hz dažnių juostos filtrą. Pagal filtruoto signalo amplitudę mikrokontroleris nustato periodo dydį, kuris, pavyzdžiui, gali būti lygus 0,4 s. Gautas 2,5 Hz dažnis yra dauginamas iš keturių ir gaunamas dešimties hercų dažnio alfa-ritmas. Sinchronizuotas tokiu būdu su muzika signalas yra paduodamas logine forma į fluorescencinių dekoracijų ultravioletinio apšvietimo valdymo raktus. Mechaninis vibratorius su ekscentriku yra patalpinamas į hermetišką korpusą ir užkasamas į gruntą. Ekscentriko sukimosi greitis yra elektroninio kontrolerio sinchronizuojamas su nustatytu alfa-ritmo dažniu. Jeigu grindys, ant kurių ritmiškai šoka daug žmonių, yra ne itin kietos, vibratoriaus virpesių sukeliamas pojūtis yra panašus į tokių grindų natūralios vibracijos sukeliamą pojūtį, tik vibratoriaus virpesių dažnis yra aukštesnis.
[0013] Leidžiama naudotis individualiu kompaktiniu infragarsiniu vibratoriumi, sudarytu iš mikrofono ir vibracijos dažnio apskaičiavimo ir kontrolės schemos.
1. Emocinio ritmiškų garsų suvokimo stiprinimo būdas, pagrįstas nelinijiniu girdimų garsų keitimu infragarsinio diapazono garsais, besiskiriantis tuo, kad infragarsinį signalą naudoja vibratoriaus skriejiko mechanizmo darbui arba ekscentriško sukimuisi sinchronizuoti.
2. Emocinio ritmiškų garsų suvokimo stiprinimo būdas, pagal l-ą punktą, besiskiriantis tuo, kad infragarsinį signalą papildomai naudoja amplitudinei šviesos signalo moduliacijai.
3. Emocinio ritmiškų garsų suvokimo stiprinimo būdas, pagal 1-ą punktą, besiskiriantis tuo, kad infragarsinį signalą papildomai naudoja video ekrane rodomo vaizdo pokyčiams sinchronizuoti.
