[LT] Pagalbinė plaukimo priemonė yra iš plaukimo reikmenų srities ir skirta kasdieniniam naudojimui kaip papildomo saugumo priemonė esant šalia vandens telkinių ir gelbėjimosi priemonė skęstant. Pagalbinė plaukimo priemonė, sudaryta iš dujų pripūtimo įrenginio ir pripučiamo plūduro ir yra įmontuota į maudymosi kostiumėlį. Maudymosi kostiumėlyje yra dvi kišenės, viena skirta dujų balionėliui, o kita kišenė skirta patalpinti pagrindinę pripučiamą pagalvę. Abi kišenės gali būti sujungtos tarpusavyje. Pagrindinė pripučiama pagalvė iš šonų turi dvi papildomas sekcijas su vamzdeliais, kurios gali būti pripučiamos oraliniu būdu per vamzdelius. Dujos iš balionėlio paleidžiamos traukiant už virvutės arba paspaudžiant mygtuką. Pagrindinė ir papildomos pripučiamos pagalvės turi fiksuojančius diržus. gelbėjimo priemonė gali turėti šviesos indikatorių su maitinimo šaltiniu ir radijo siųstuvą. Ji gali būti naudojama ir atskirai nuo maudymosi kostiumėlio.
[EN] Swimming aids is related to swimming accessories field and is for everyday use as an additional safety means in near water basin and drowning saving means. Swimming aids consists of a gas inflator unit and inflatable buoy and is built in bathing suit. In bathing suit there are two pockets, one for the gas cylinder and the other pocket is designed to put the basic inflatable pillow. Both pockets can be combined with each other. The main inflatable pillow from sides has two additional sections with tubes, which can be inflated orally through the tubes. Gas released from the dispenser by pulling the cord or pressing the button. The main and additional inflatable pillows have retaining straps. Rescue tool can have a light indicator with power source and a radio transmitter. It can also be used separately from the swimsuit.
[0001] Technikos sritis
[0002] Ši pagalbinė plaukimo priemonė yra iš plaukimo reikmenų srities ir skirta kasdieniniam naudojimui kaip papildomo saugumo priemonė esant šalia vandens telkinių ir gelbėjimosi priemonė skęstant.
[0003] Technikos lygis
[0004] Yra žinomas JAV patentas Nr. 3.693.202, kuriame aprašytas dujų balionas ir gelbėjimosi plūduras. Taip pat žinoma Japonijos patentinė paraiška NR. 200620055137.8, kurioje aprašyta gelbėjimosi pagalvė su dujų balionėliu. Šių išradimų trūkumai yra:
[0005] - nepatogus nešioti kaip papildomo saugumo priemonė;
[0006] - dydis neleidžia nešioti paslėptai; gali trukdyti plaukiojanti;
[0007] - Išsiskleidusi konstrukcija nepatogi papildomai įsikibti;
[0008] - mažas gelbėjimo konstrukcijos išdėstymo efektyvumas ant potencialaus skęstančiojo kūno (esant vienos iš rankų mėšlungiui ar netekus daug jėgų skęstant).
[0009] Išradimo esmė
[0010] Išradimo tikslas kompaktiška ir patogi išradimo konstrukcija, leidžianti ją integruoti į drabužius (maudymosi kostiumus), naudoti atskirai, netrukdanti plaukimo metu ir patogi, nereikalaujanti daug vietos transportuojant (pavyzdžiui, galima įsidėti į kišenę, kuprinę, rankinuką ir pan.).
[0011] Įrenginio mechanizmą yra sudarytas iš: 1) apsauginės kišenės, kurioje komplektuojama pagrindinė ir papildomos pripučiamos pagalves sekcijos su joms priklausančiais fiksuojančiais diržai, vamzdelio - pripūsti orui, radijo siųstuvo, maitinimo šaltinio, šviesos indikatorius, bei 2) balionėlio su paleidimo mechanizmu kišenės. Šios kišenės gali būti sujungtos tiesiogiai arba naudojant pagalbinius jungties elementus. Apsauginė kišenė maskuojama po drabužiu juosmens srityje kaip drabužio dalis arba atskirai nuo drabužio kaip papildomo diržo juosmens srityje dalis. Apsauginė kišenė turinti numatytą praplėšimo vietą, kuri plyšta pripūtimo metu. Balionėlio kišenė maskuojama po drabužiu patogioje vartotojui kūno srityje, priklausomai nuo pasirinktos kišenių tarpusavio jungties tipo - tiesioginio ar naudojant pagalbinius jungties elementus. Paleidimo mechanizmas - priklausomai nuo balionėlio padėties tik išorinėje, vartotojui lengvai pasiekiamoje zonoje.
[0012] Išradimo privalumai:
[0013] - nesudėtinga konstrukcijai;
[0014] - maži gabaritai (užima mažai vietos nešiojant, transportuojant);
[0015] - ergonomiškas išdėstymas drabužiuose;
[0016] - patogus paleidimo mechanizmas;
[0017] - lankstumas pritaikant įvairių poreikių žmonėms (kairiarankiams, dešiniarankiams, neįgaliesiems taip pat ir atsižvelgiant į ūgį bei apimtį ir pan.);
[0018] - esant poreikiui, galimybė pripūsti papildomas sekcijas ir taip padidinti kėlimo iš vandens galią;
[0019] - esant poreikiui, galimybė užsidėti papildomus prilaikančius/fiksuojančius padėtį diržus ant pečių bei sprando ir taip padidinti išsiskleidusios priemonės naudojimo patogumą/stabilumą;
[0020] - išsiskleidusios priemonės forma ergonomiška (pagalvė išgaubta, apgaubianti kūną, taip sumažinanti kūno slydimo nuo išsiskleidusios pagalvės tikimybę); pagalvėje yra išlenkimas, skirtas patogiai judinti galvą, pagalvė yra išlenktos formos, kad patogiai prisiglausti prie žmogaus kūno;
[0021] - paprastas ir greitas priemonės paruošimas naudojimui (paprasta užsidėti, nusiimti - jei prietaisas naudojamas atskirai nuo drabužio);
[0022] - patikimumas (stabilus tvirtinimas prie kūno arba drabužio);
[0023] - radijo siųstuvas su įmontuotu maitinimo šaltinių ir antena praneša gelbėjimo signalą. (SOS signalas), įjungiama tik kai pagalvė iššauna;
[0024] - šviesos indikacija (stroboskopas, blicas) įjungiama tik kaip pagalvė iššauna.
[0025] Trumpas brėžinių figūrų aprašymas

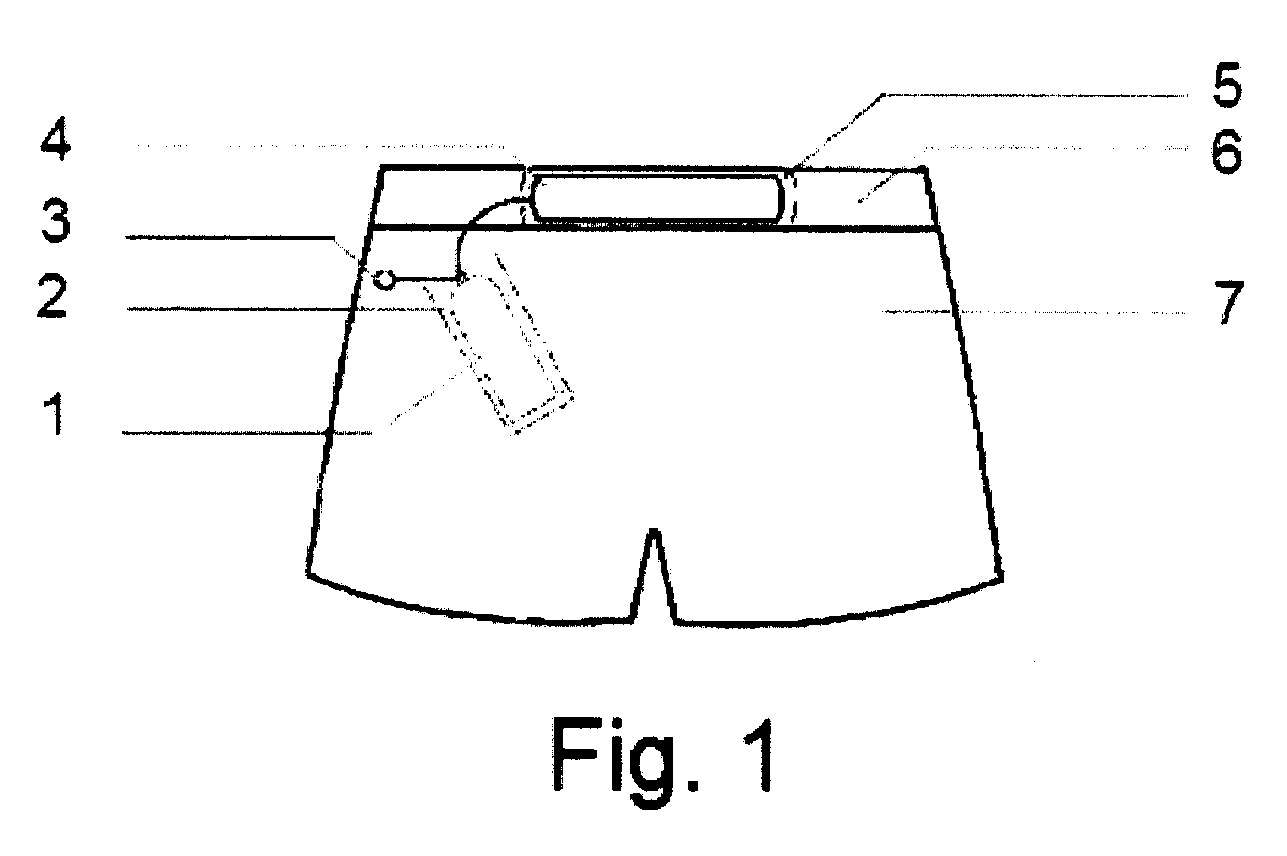

[0026] Fig. 1 Vaizdas iš priekio neiššovus pagalvei.

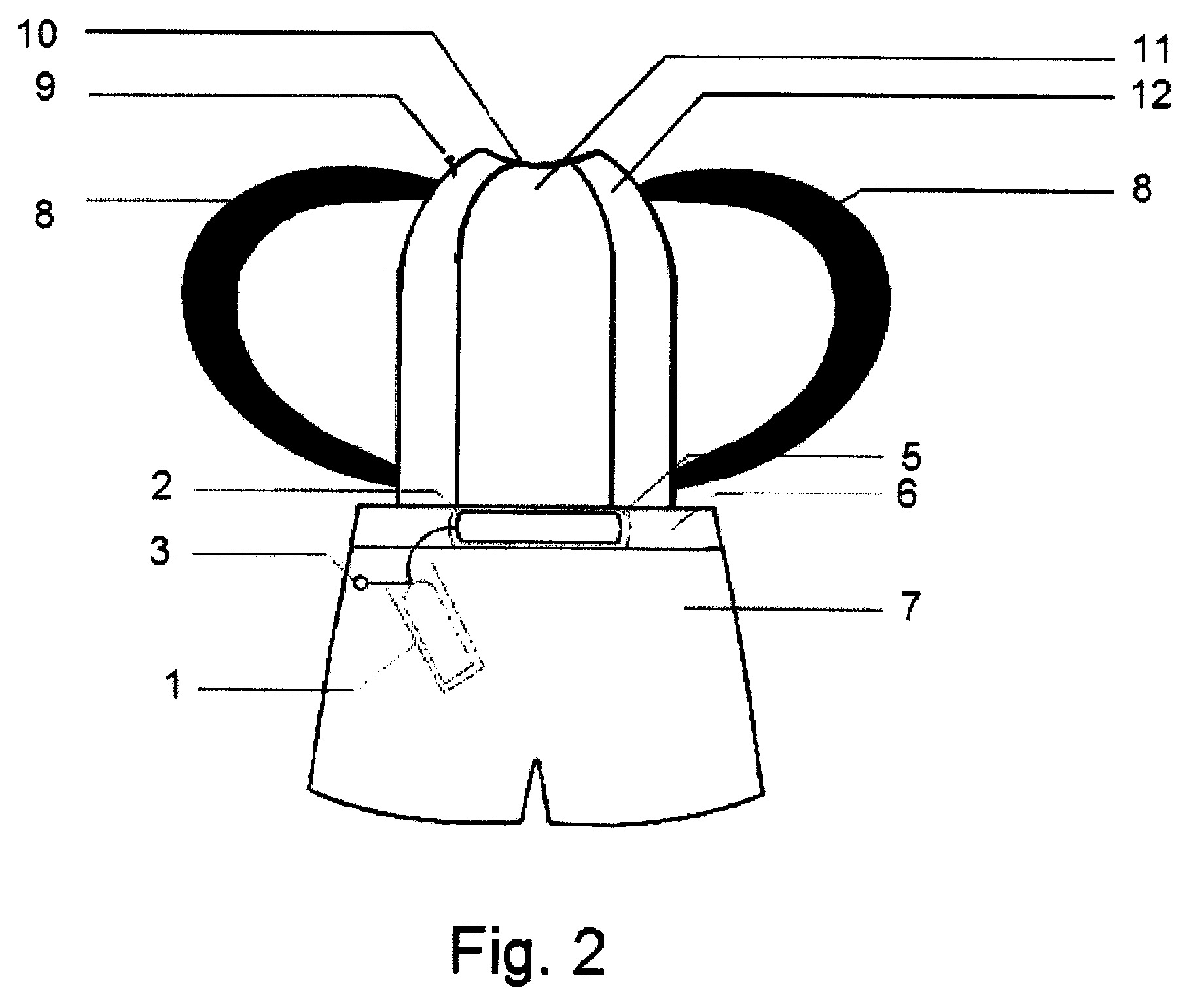

[0027] Fig. 2 Vaizdas iš priekio su iššauta pagalve.

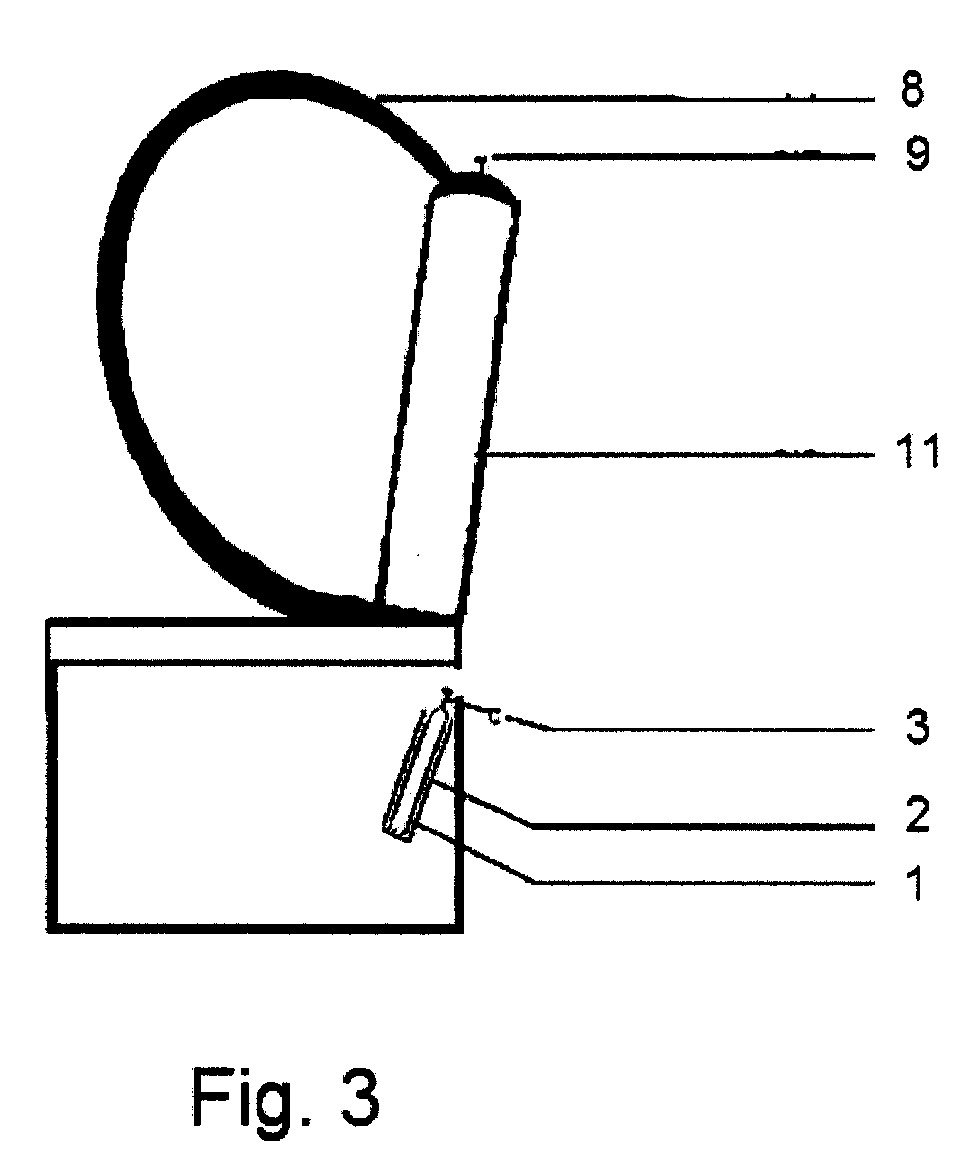

[0028] Fig. 3 Šoninis vaizdas su iššauta pagalve.

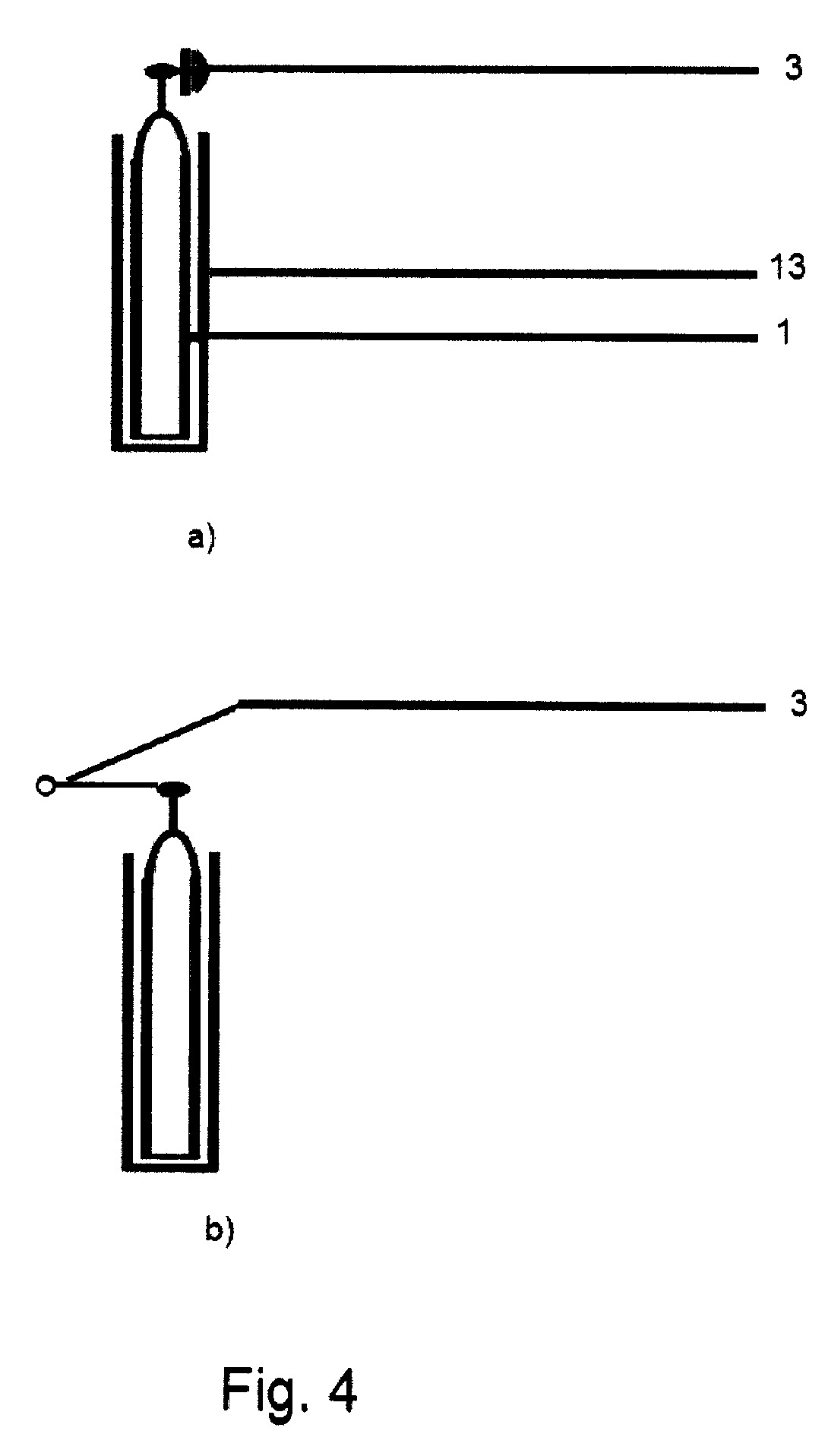

[0029] Fig. 4 Dujų pripūtimo įrenginys.

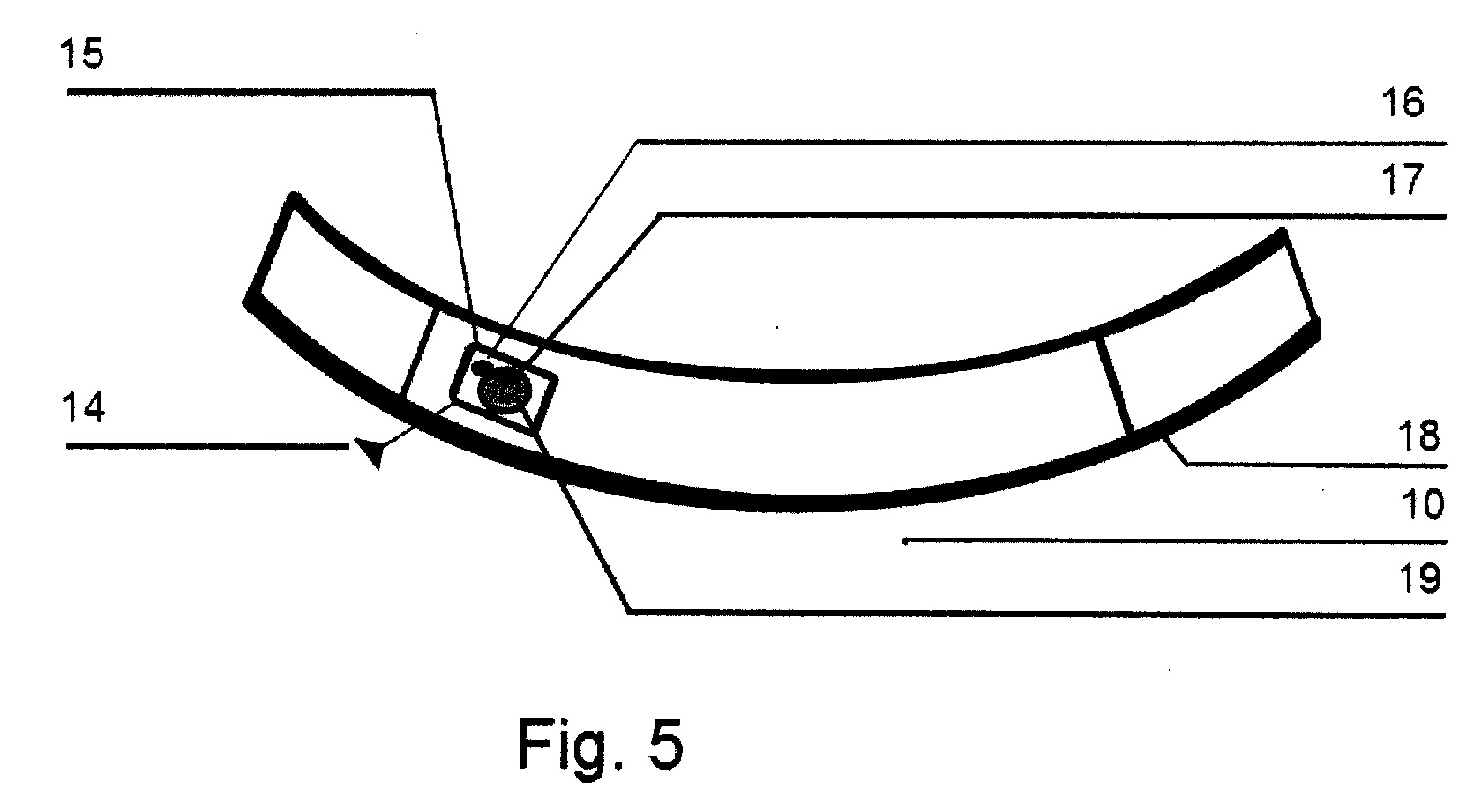

[0030] Fig. 5 Iššauta pagalve su papildoma sekcija, šviesos indikatoriumi ir radijo siųstuvu.

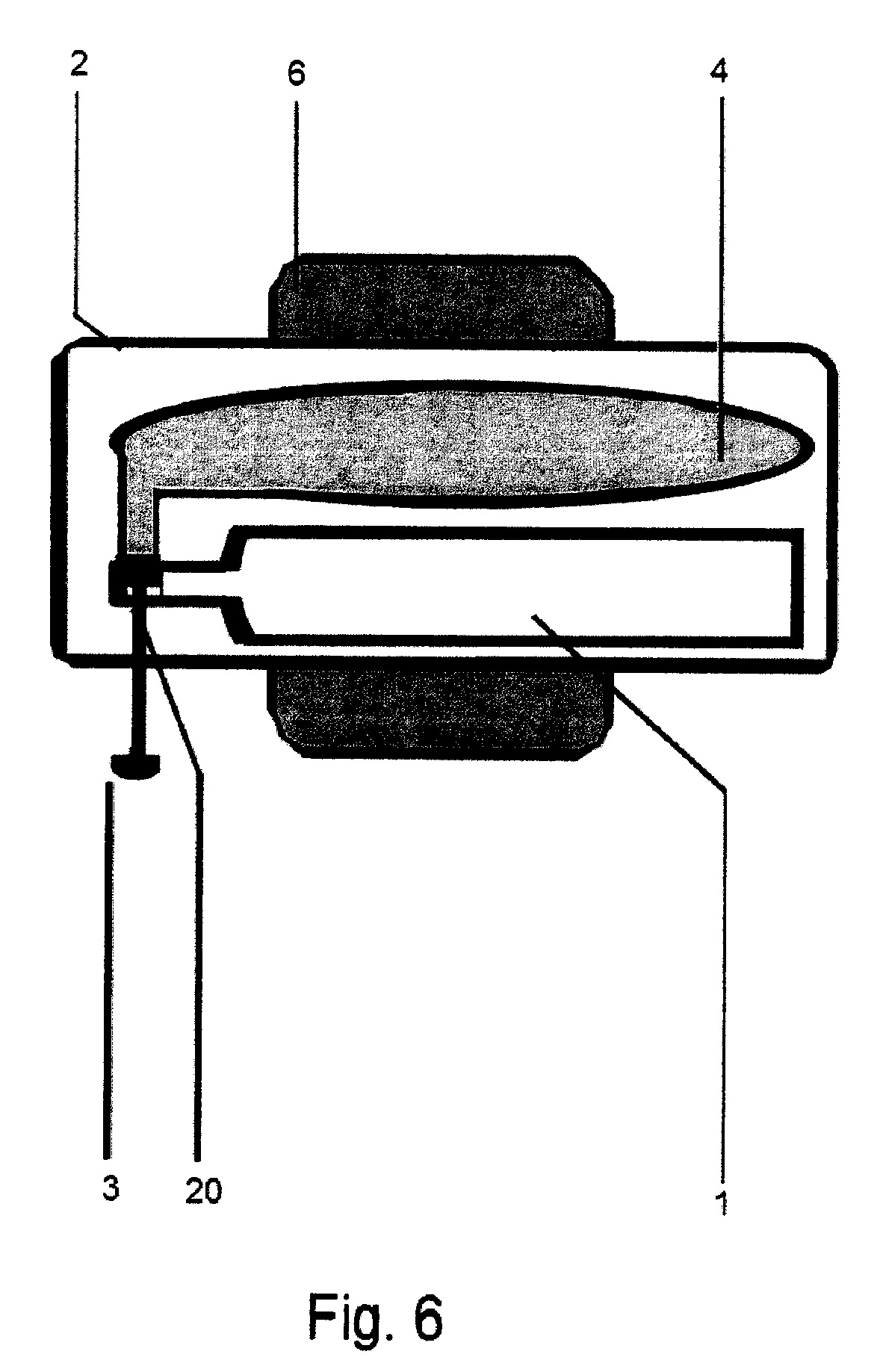

[0031] Fig. 6 Gelbėjimo mechanizmas skirtas naudoti ne drabužiuose.
[0032] Įrenginio aprašymas statikos būklės
[0033] Pagalbinę plaukimo priemonę sudaro (Fig. 1) dujų pripūtimo įrenginys 1, hermetiška drėgmei apsauginė kišenė 2, paleidimo mechanizmas 3, pagrindinė pripučiama pagalvė 4, pripučiamos pagalvės apsauginė kišenė 5, pripučiamos pagalvės tvirtinimo pagrindas 6, drabužis 7.
[0034] Pagalvei iššovus (Fig. 2) prisipildo pagrindinė pagalvės sekcija 11, papildoma pagalvės sekcija 12 yra pripučiama vamzdeliu 9. Pripučiama pagalvė turi išlinkimą 10 galvai. Dujų pripūtimo įrenginys 1 (Fig. 4) yra padengtas apsaugine plėvele 13 ir jo paleidimo mechanizmas 3 gali būti a) mygtuko tipo arba b) traukiamo tipo. Papildomas priemones - šviesos indikatorių ir radijo siųstuvą (Fig. 5) sudaro: energijos šaltinis 14, drėgmei atsparus korpusas 15, radijo signalo siųstuvas 16, radijo signalo siųstuvo antena 17, pripučiamos pagalvės viršutinė dalis padengta šviesą atspindinčia medžiaga 18 taip pat yra šviesos indikatorius 19. Kai ši konstrukcija yra naudojama ne drabužiuose (Fig. 6) yra papildomai įdiegiamas apsauginis vožtuvas 20 neleidžiantis savaime iššauti pagalvei.
[0035] Įrenginio veikimo aprašymas
[0036] Aktyvuojant (traukiant/spaudžiant) paleidimo mechanizmą 3 atveriama dujų pripūtimo mechanizmo 1 turinio išeities ertmė, dėl ko, atsiradus išeinančių iš balionėlio dujų spaudimui ir pučiantis gelbėjimo pagalvei 4, numatytoje vietoje praplėšiama pripučiamos pagalvės apsauginė kišenė 5. Išsiskleidus pagrindinei pagalvės sekcijai 11 galima pripūsti papildomas sekcijas 12. Jos komplektuojamos kartu su oraliniam būdui pritaikytais sekcijų užpildymo vamzdeliais 9. Pagrindinė sekcija 11 komplektuojama su pagalbiniais padėties fiksavimo dirželiais 8. Iššovus pagalvei radijo siųstuvas 17 pradeda siųsti pagalbos signalą, šviesos indikatorius 19 pradeda šviesti.
1. Pagalbinė plaukimo priemonė, sudaryta iš dujų pripūtimo įrenginio ir pripučiamo plūduro b e s i s k i r i a n t i tuo, kad pagalbinė plaukimo priemonė yra įmontuota į maudymosi kostiumėlį.
2. Pagalbinė plaukimo priemonė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad maudymosi kostiumėlyje yra dvi kišenės, viena skirta dujų balionėliui, o kita kišenė skirta patalpinti pagrindinę pripučiamą pagalvę.
3. Pagalbinė plaukimo priemonė pagal 2 punktą, b e s i s k i r i a n t i tuo, kad abi kišenės gali būti sujungtos tarpusavyje.
4. Pagalbinė plaukimo priemonė pagal 1-3, b e s i s k i r i a n t i tuo, kad pagrindinė pripučiama pagalvė iš šonų turi dvi papildomas sekcijas su vamzdeliais, kurios gali būti pripučiamos oraliniu būdu per vamzdelius.
5. Pagalbinė plaukimo priemonė pagal 1-4 punktus, b e s i s k i r i a n t i tuo, kad dujos iš balionėlio paleidžiamos traukiant už virvutės arba paspaudžiant mygtuką.
6. Pagalbinė plaukimo priemonė pagal 1-5 punktus, b e s i s k i r i a n t i tuo, kad pagrindinė ir papildomos pripučiamos pagalvės turi fiksuojančius diržus.
7. Pagalbinė plaukimo priemonė pagal punktus 1-6, b e s i s k i r i a n t i tuo, kad gelbėjimo priemonė gali turėti šviesos indikatorių su maitinimo šaltiniu ir radijo siųstuvą.
8. Pagalbinė plaukimo priemonė pagal 1-7 punktus, b e s i s k i r i a n t i tuo, kad ji gali būti naudojama ir atskirai nuo maudymosi kostiumėlio.
