[LT] Vibratorius priskiriamas mechaninių virpesių generavimo įrenginių, skirtų įvairių technologinių procesų (maišymas, smulkinimas, ardymas ir kt.) sričiai. Vibratoriuje, susidedančiame iš varančiosios grandies (2) su pastoviais magnetais (3), sujungtos su velenu (1), kuris prijungtas prie elektros variklio ir varomosios grandies (4) su pastoviais magnetais (3), per tamprius elementus pritvirtintos prie korpuso (6) ir standžiai sujungtos su įtaisu darbo įrankiui tvirtinti (9), tamprūs elementai yra kombinuotos plokščios spyruoklės (5), iš kurių kiekvieną sudaro dvi standžiai sujungtos (arba pagamintos iš vieno medžiagos gabalo) plokščios spyruoklės, pasuktos viena kitos atžvilgiu 90o kampu. Be to, kombinuotų plokščių spyruoklių (5) galai, tvirtinami prie varomosios grandies (4) standžiai, prie korpuso (6) - su galimybe pasislinkti radialine kryptimi, o pastovių magnetų (3) poliai ant varančiosios (2) ir varomosios (4) grandžių yra išdėstyti pakaitomis.
[EN] Vibrator relates to mechanical vibration generating equipment for various technological processes (mixing, milling, etc.). Vibrator, made from the drive chain (2) with permanent magnets (3), which is connected to the shaft (1), which is connected to an electric motor and a driving chain (4) with permanent magnets (3), through elastic elements attached to the housing (6) and is rigidly connected to the unit for fixing working instrument(9), and resilient elements are combined flat spring (5), which each consist of two rigidly connected (or made from a single piece of material) flat springs, turned against each other at an angle of 90o. In addition, the combined plate spring (5) ends attached to the driving chain (4) tight, to the housing (6) - with the possibility of being displaced in the radial direction, and the permanent magnet (3) poles on the two driving and four propelling units are arranged alternately.
[0001] Vibratorius priskiriamas mechaninių virpesių generavimo įrenginių, skirtų įvairių technologinių procesų (maišymas, smulkinimas, ardymas ir kt.) sričiai.
[0002] Yra žinomas virpesių sužadinimo įrenginys (TSRS autorinis liudijimas Nr. 639707, biul. Nr. 48, 30.12.78), susidedantis iš rėmo, pritvirtinto ant tamprių atramų ir virpesių sužadintojo, sudaryto iš dviejų ant vienos geometrinės ašies su tarpeliu sumontuotų diskų su pastoviais magnetais, sukamų atskirų elektros variklių. Įjungus elektros variklius, besisukdami diskai su pastoviais magnetais generuoja mechaninius virpesius, kurie perduodami rėmui.
[0003] Pagrindinis šio įrenginio trūkumas - tai sudėtinga konstrukcija (reikalingi du elektros varikliai) ir ribotos technologinės galimybės, nes sužadinami tik vienos krypties virpesiai.
[0004] Yra žinomas vibratorius, susidedantis iš tampriai pritvirtinto pagrindo, dviejų magnetų, kurių vienas pritvirtintas prie pagrindo, o kitas - prie disko, kurį suka elektros variklis. Prie pagrindo pagal disko perimetrą pritvirtinti dar du pastovūs magnetai, nutolę vienas nuo kito per 90°. Sukantis diskui dėl kylančių kintamų magnetinių jėgų sužadinami pagrindo virpesiai pagal dvi kryptis: horizontalūs ir vertikalūs. (TSRS autorinis liudijimas Nr. 706241, biul. Nr. 48, 30.12.79).
[0005] Pagrindinis šio išradimo trūkumas - konstrukcijoje yra panaudota tik viena magnetų pora, o tai riboja technologines galimybes ir mažina patikimumą.
[0006] Išradimo tikslas - patikimumo padidinimas, įvairių operacijų technologinių galimybių bei greitaeigiškumo padidinimas, sukuriant reguliuojamo dažnio ir amplitudės virpesius pagal dvi koordinates.
[0007] Išradimo tikslas yra pasiekiamas tuo, kad vibratoriuje, susidedančiame iš varančiosios grandies su pastoviais magnetais, sujungtos su velenu, kuris prijungtas prie elektros variklio ir varomosios grandies su pastoviais magnetais, per tamprius elementus pritvirtintos prie korpuso ir standžiai sujungtos su įtaisu darbo įrankiui tvirtinti, tamprūs elementai yra kombinuotos plokščios spyruoklės, iš kurių kiekvieną sudaro dvi standžiai sujungtos (arba pagamintos iš vieno medžiagos gabalo) plokščios spyruoklės, pasuktos viena kitos atžvilgiu 90° kampu. Be to, kombinuotų plokščių spyruoklių galai, tvirtinami prie varomosios grandies standžiai, prie korpuso - su galimybe pasislinkti radialine kryptimi, o pastovių magnetų poliai ant varančiosios ir varomosios grandžių yra išdėstyti pakaitomis.
[0008] Išradimo esmė pavaizduota figūrose:

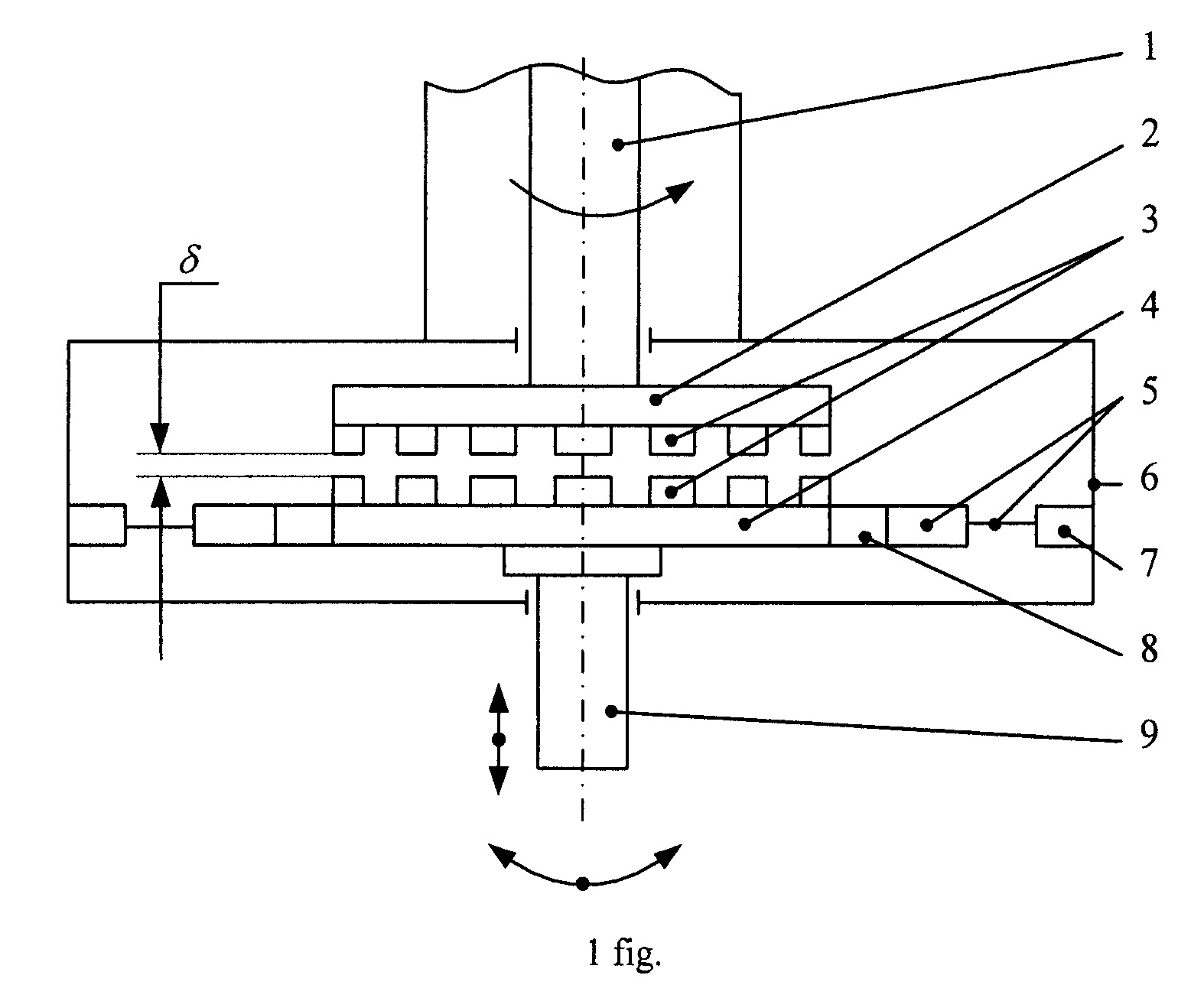

[0009] 1 fig. pavaizduota vibratoriaus principinė schema;

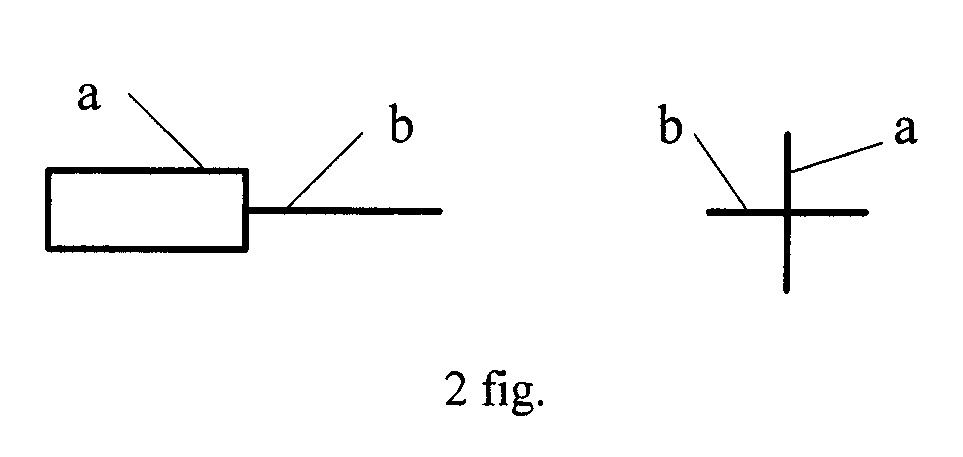

[0010] 2 fig. pavaizduota kombinuotos plokščios spyruoklės schema: a-sukamųjų virpesių generavimui skirta spyruoklė; b-vertikalių virpesių generavimui skirta spyruoklė;

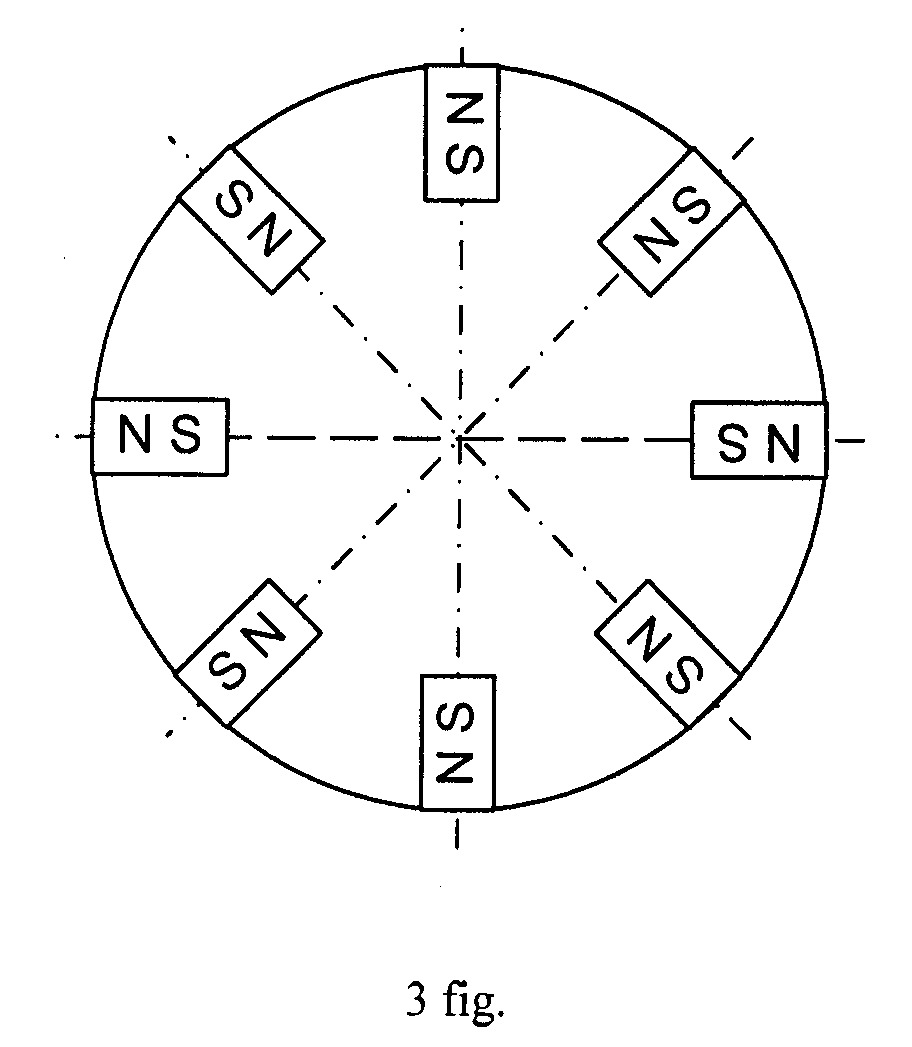

[0011] 3 fig. pavaizduota pastovių magnetų, išdėstytų ant varančiosios ir varomosios grandžių, schema.
[0012] Vibratorius susideda iš veleno 1, per kurį sukimosi judesys nuo elektros variklio (schemoje nepavaizduotas) perduodamas disko formos varančiajai grandžiai 2, pastovių magnetų 3, pritvirtintų prie varančiosios 2 ir varomosios 4 grandžių,( kuri yra taip pat disko formos) su tarpeliu δ, kombinuotų plokščių spyruoklių 5, iš kurių kiekvieną sudaro dvi standžiai sujungtos arba pagamintos iš vienos medžiagos gabalo plokščios spyruoklės 5, pasuktos viena kitos atžvilgiu 90° kampu, kurių galai, iš vienos pusės, tvirtinami prie korpuso 6 su galimybė pasislinkti radialine kryptimi per galų tvirtinimo įtaisus 7, o iš kitos pusės - per galų tvirtinimo įtaisus 8 prie varomosios grandies 4 tvirtinami standžiai, ir darbo įrankio (schemoje neparodytas ) įtvirtinimo įtaiso 9.
[0013] Vibratorius veikia taip.
[0014] Suteikus velenui 1 sukimosi judesį pradeda suktis varančioji grandis 2 su pastoviais magnetais 3. Kai varančiosios grandies 2 pastovių magnetų 3 poliai sutampa su tokiais pačiais varomosios grandies 4 pastovių magnetų poliais (N su N ir S su S), tai kyla atstumiančios polius magnetinės jėgos, o kai sutampa varančiosios ir varomosios grandžių pastovių magnetų skirtingi poliai (N su S ir S su N) - kyla pritraukiančios polius jėgos. Taigi, sukantis varančiajai grandžiai 2, tarp pastovių magnetų 3, pritvirtintų ant varančiosios 2 ir varomosios 4 grandžių, generuojamos kintamos krypties magnetinės jėgos, kurios sužadina varomosios grandies 4, sujungtos per kombinuoto tipo plokščias spyruokles 5 su korpusu 6, vertikalius (ašinius) ir sukamuosius parametrinius virpesius. Kombinuotų plokščių spyruoklių 5 galai ties korpusu 6 yra įtvirtinti įtaisuose 7, su galimybe pasislinkti radialine kryptimi, o kiti galai per įtaisus 8 tvirtinami prie varomosios grandies 4 standžiai. Dvikomponentiniai varomosios grandies 4 virpesiai perduodami darbo įrankiui, kuris yra tvirtinamas įtaise 9.
[0015] Generuojamų virpesių (ašinių ir sukamųjų) dažnis gali būti keičiamas, keičiant varančiosios grandies 2 apsisukimų skaičių, taip pat keičiant pastovių magnetų 3, pritvirtintų ant varančiosios 2 ir varomosios 4 grandžių, porų skaičių:
[0016] Palyginus su prototipu, nauja konstrukcinių elementų visuma yra patikimesnė ir užtikrina platesnes technologines galimybes, nes: 1) keičiant įrankio virpesių dažnį ir amplitudę pagal dvi koordinates galima padidinti atliekamų operacijų intensyvumą; 2) darbo procesas netriukšmingas, nėra besitrinančių dalių, nevyksta dilimo procesas.
1. Vibratorius, susidedantis iš varančiosios grandies su pastoviais magnetais, sujungtos su velenu, kuris prijungtas prie elektros variklio ir varomosios grandies su pastoviais magnetais, per tamprius elementus pritvirtintos prie korpuso ir standžiai sujungtos su įtaisu darbo įrankiui tvirtinti, b e s i s k i r i a n t i s tuo, kad tamprūs elementai yra kombinuotos plokščios spyruoklės, iš kurių kiekvieną sudaro dvi standžiai sujungtos (arba pagamintos iš vieno medžiagos gabalo) plokščios spyruoklės, pasuktos viena kitos atžvilgiu 90° kampu.
2. Vibratorius pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad kombinuotų plokščių spyruoklių galai, tvirtinami prie varomosios grandies standžiai, o prie korpuso - su galimybe pasislinkti radialine kryptimi.
3. Vibratorius pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad pastovių magnetų poliai ant varančiosios ir varomosios grandžių yra išdėstyti pakaitomis.
