[LT] Išradimas susijęs su triukšmo mažinimui skirtais įrenginiais. Šis išradimas skirtas mažinti triukšmo lygį nuo vėdinimo įrenginių, kurie paima iš aplinkos ar išmeta į aplinką orą, bei įrenginiams, kurie privalo būti aušinami. Tam gali būti panaudotos triukšmą sugeriančios žaliuzės sudarytos iš horizontalių medžio drožlių plokštės plokštelių, padengtų akmens vatos sluoksniu ir aptrauktų tekstile. Lentelės gali būti pakreipiamos, kad geriausiai mažintų vyraujančius dažnius. Žaliuzės veikia triukšmo bangų atspindžio ir interferencijos principu. Triukšmo bangos, kritusios į žaliuzių plokštelę, atsispindi nuo akmens vatos sluoksnio paviršiaus ir nuo plokštelės pagrindo paviršiaus, o du kartus praėjusios akmens vatos sluoksnį praranda didžiąją dalį savo energijos. Tai kartojasi keletą kartų, priklausomai nuo plokštelių palinkimo kampo. Plokšteles perėjusios triukšmo bangos interferuoja. Triukšmą sugeriančios žaliuzės ekvivalentinį triukšmo lygį sumažina iki 14 dB.
[EN] The invention relates to devices for noise reduction. This invention is designed to reduce noise from air handling units, which take the air from the environment or emits it, and for the devices which must be cooled. For this may be used noise-absorbing blinds with horizontal chipboard panels covered with mineral wool layers and coated textiles. Tables can be tilted for best reduce of prevailing frequencies. Blinds works as principle of noise wave reflection and interference. Sound waves that had fallen into the blind plate are reflected from the surface of the mineral wool layer and from the surface of the plate base, and twice passing the mineral wool layer loses most of its energy. This is repeated several times, depending on the angle of inclination of the plates. After passing the plates sound waves interferes. Noise-absorbing blinds equivalent noise level reduces to 14 dB.
[0001] Technikos sritis
[0002] Išradimas priklauso įrenginiams, skirtiems vėdinimo sistemų ar įrenginių, kuriems būtinas vėdinimas triukšmui mažinti.
[0003] Technikos lygis
[0004] Triukšmą mažinančios žaliuzės kaip triukšmą mažinantis įrenginys, aprašytos patente US 5,168,130, paskelbtame 1992 m. gruodžio 1 d, siekiant sumažinti triukšmą, keliamą stacionarių triukšmo šaltinių, kuriems būtinas vėdinimas arba oro įsiurbimas ar išmetimas. Tokio tipo įrenginių negalima aklinai uždengti garsą sugeriančiomis konstrukcijomis, todėl reikalingos konstrukcijos, kurios praleistų orą, bet sulaikytų ir sumažintų triukšmą.
[0005] Pagrindinis prototipo trūkumas - kad jo triukšmą mažinančios horizontaliosios plokštelės nedengtos triukšmą sugeriančia medžiaga, plokštelės įtvirtintos stacionariai, nėra galimybės keisti jų pasvirimo kampą.
[0006] Išradimo esmė
[0007] Išradimo tikslas - sukurti žaliuzes, skirtas mažinti triukšmą, keliamą įrenginių, kuriem būtinas vėdinimas, arba oro išmetimas ar padavimas, taip pat ventiliavimo agregatų, kurie paima arba išmeta orą. Tikslas pasiekiamas žaliuzių horizontalias lenteles padarius judamas su kintamu nuo 0° iki 45° pasvirimo kampu, vienodo pločio ir kurios padengiamos 3 cm storio garsą su geriančiomis akmens vatos plokštėmis ir tekstilės sluoksniu.
[0008] Brėžinio aprašymas

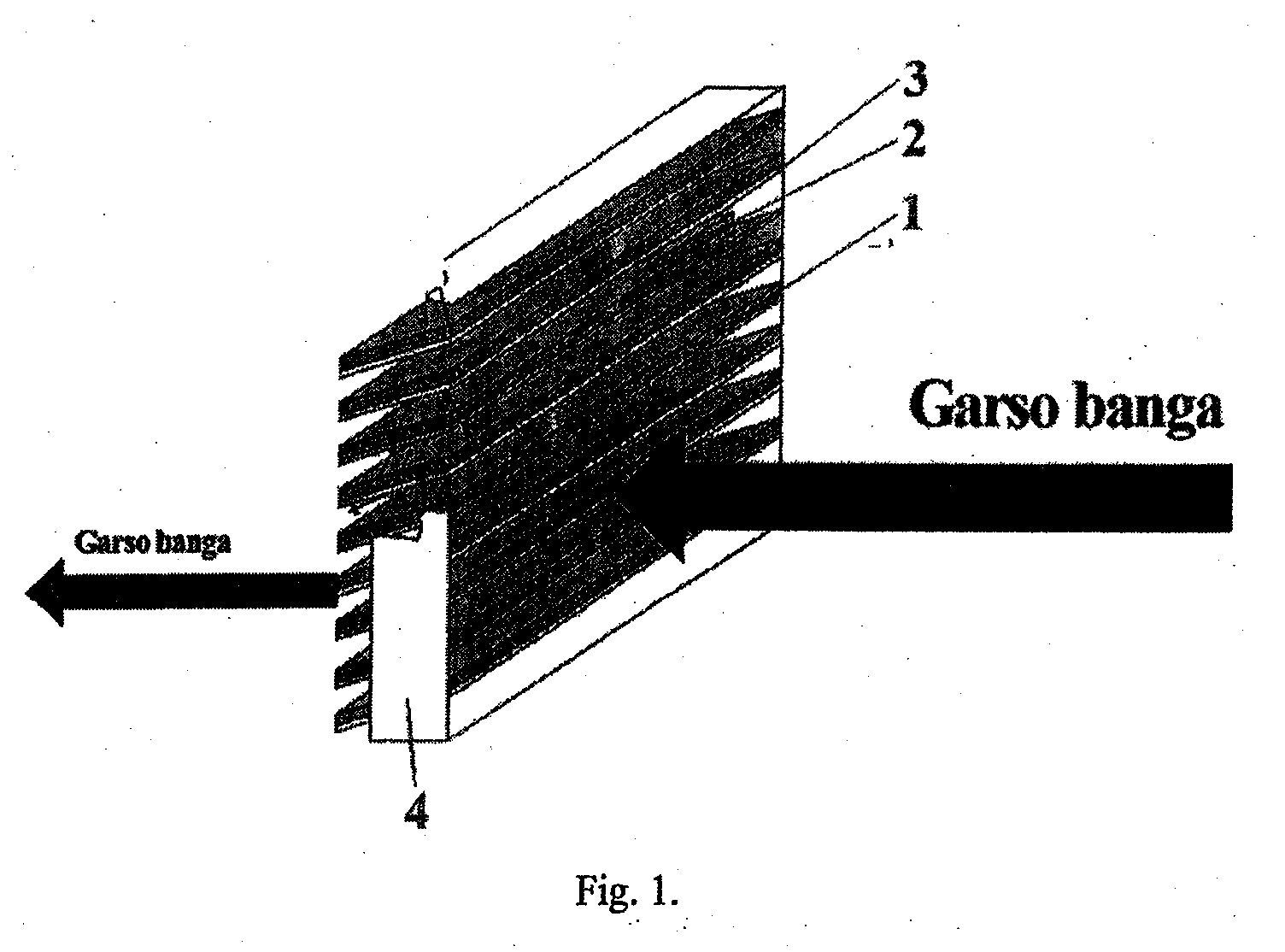

[0009] Išradimui paaiškinti pateiktas brėžinys fig. 1 su bendru triukšmą mažinančių žaliuzių vaizdu.
[0010] Triukšmą mažinančias žaliuzes sudaro:
[0011] 1. Keičiamu kampu sumontuotos horizontalios 30 cm pločio ir 1,2 cm storio medžio drožlių plokštės lentelės, kurios sklaido triukšmo bangas ir jas nukreipia kitu kampu. Šitos plokštelės pasitarnauja dar ir kaip pagrindas ant kurio montuojamas triukšmą sugeriantis akmens vatos sluoksnis.
[0012] 2. 3 cm pločio akmens vatos sluoksnis sugeria į jas kritusias garso bangas, taip sumažinamas triukšmo lygis.
[0013] 3. Tekstilė, sutvirtina akmens vatos sluoksnį, padidina jo tarnavimo ilgaamžiškumą ir apsaugo nuo dulkių.
[0014] 4. Karkasas iš medžio drožlių plokštės laiko horizontalias plokšteles, kurios dengtos akmens vatos sluoksniu ir tekstile.
[0015] Išradimo įgyvendinimo aprašymas
[0016] Išradimas susijęs su įrenginių, kuriem būtinas vėdinimas arba vėdinimo agregatų, kurie paima ar paduoda orą, triukšmo mažinimu.
[0017] Triukšmas, sklindantis nuo įrenginių, dažniausiai mažinamas juos aptveriant triukšmą sugeriančiomis sienelėmis ar įvairiais ekranais, bet tada triukšmas sklinda per viršų. Tačiau jeigu įrenginys turi būti aušinamas arba paduoti ar paimti orą, aptverti įrenginį triukšmo sienelėmis ar ekranais nebėra galimybės. Tada triukšmo lygis sumažinamas artimiausias sienas, esančias šalia įrenginių, jeigu tokios yra, padengiant reverberaciją mažinančiomis medžiagomis. Tačiau šis metodas nepadeda išspręsti padidėjusio triukšmo problemos. Tokius įrenginius, vietoje triukšmą sugeriančių sienelių ar ekranų, galima uždengti siūlomomis triukšmą sugeriančiomis žaliuzėmis, kurios nėra uždaros ir per jų tarpus tarp horizontalių ar kampu pakreiptų plokštelių įrenginiai vėdinasi, o vėdinimo sistemos paima ar išmeta orą. Siekiant sumažinti triukšmą nuo įrenginių, triukšmą sugeriančios lentelės pakreipiamos kampu. Priklausomai nuo žaliuzių pasvirimo kampo, skiriasi žaliuzių triukšmo izoliavimas.
[0018] Triukšmą mažinančių žaliuzių veikimo principas
[0019] Triukšmą sugeriančios žaliuzės veikia triukšmo bangų absorbcijos principu. Sklindančios triukšmo bangos susiduria su kliūtimi - akmens vata (paveiksle Nr. 2) padengtomis medžio drožlių plokščių lentelėmis (paveiksle Nr. 1). Triukšmo lygis sumažėja, kadangi garso bangoms atsidūrus į kliūtį susidaro garso bangos difrakcija bei atspindys. Triukšmo bangos, susidūrusios su kliūtimi, dalį savo energijos praranda žaliuzių lentelių svyravimams sukelti (paveiksle Nr. 1). Be to, dalis triukšmo energijos dar prarandama triukšmo bangoms skverbiantis per akmens vatos sluoksnį (paveiksle Nr. 2) iki žaliuzių lentelių ir, atsispindėjus nuo jų, vėl grįžtant vatos sluoksniu.
1. Triukšmą mažinančios žaliuzės, turinčios rėmą, horizontalias plokšteles, triukšmą sugeriantį sluoksnį, b e s i s k i r i a n č i o s tuo, kad triukšmą mažinančios žaliuzės turi medžio drožlių rėmą, kuriame judamai įtvirtintos medžio drožlių plokštės lentelės su garsą sugeriančiu sluoksniu ir aptrauktos armuojančiu audeklu.
2. Triukšmą mažinančios žaliuzės, pagal 1 punktą b e s i s k i r i a n č i o s tuo, kad triukšmą sugeriančios horizontalios lentelės įtvirtinamos judamai ir yra galimybė atsižvelgiant į triukšmo šaltinio padėtį triukšmą mažinančių žaliuzių atžvilgiu ir skleidžiamo triukšmo vyraujančius dažnius, pagal poreikį keisti jų pasvirimo kampą nuo 0° iki 45°.
3. Triukšmą mažinančios žaliuzės, pagal 1 punktą b e s i s k i r i a n č i o s tuo, kad horizontalios triukšmą sugeriančios žaliuzių lentelės yra vienodo dydžio.
4. Triukšmą mažinančios žaliuzės, pagal 1 punktą b e s i s k i r i a n č i o s tuo, kad horizontalios plokštelės padengtos triukšmą sugeriančios 3 cm storio akmens vatos ir tekstilės audinio sluoksniais.
5. Triukšmą mažinančios žaliuzės, pagal 1 punktą b e s i s k i r i a n č i o s tuo, kad atsižvelgiant į šaltinio matmenis ir reikalingą praleisti didesnį ar mažesnį oro srautą, galima keisti tarpą tarp plokštelių.
