[LT] Įrenginys yra priskiriamas medicininių prietaisų sričiai, konkrečiai endovaskuliarinei chirurgijai ir gali būti panaudojamas širdies kraujagyslių chirurgijai. Įrenginį vidiniam kraujagyslių valymui, kurį sudaro kateteris su ultragarso perdavimo mazgu, esančiu vidinėje kateterio dalyje, ir tiesiogiai prijungtu prie ultragarsinio generatoriaus, ultragarso perdavimo mazgo-bangolaidžio laisvasis galas yra sferinės galvutės formos, kuri iš kateterio gali išlysti ir joje gali būti kakliukas ar radialinis griovelis (kanalėlis) su pjovimo briauna, naujai įvestas mikrokontroleris su į atmintį iš anksto įrašoma bangolaidžio virpesių rezonansiniai dažniai tiesialinijinės formos bangolaidžio ir bangolaidžio su kreivalinijine forma pagal užsiduotą kreivumo kampą bei speciali generatoriaus valdymo programa, pagal kurią generatorius skenuoja dažnį užduotame diapazone tarp dviejų dažnių. Tokiu būdu iš generatoriaus per keitiklį bangolaidžio laisvame gale formuojami tiesialinijinės ir kreivalinijinės formų bangolaidžio rezonansinių dažnių virpesiai.
[EN] This invention relates to medical device field, particularly, endovascular surgery and could be used in cardiovascular surgery. The device for cleaning of inner blood vessel, which consists of the catheter with an ultrasound transfer unit in the inner part of the catheter, and directly connected to the ultrasonic generator. Free end of ultrasonic transmission waveguide unit is a spherical head form, which can stick out from the catheter and there may be neck or the radial Groove (tubules) with a cutting edge. There is newly introduced microcontroller within its memory set waveguide resonance frequencies rectilinear form vibrations of waveguide and the curvilinear shape waveguide in specific preset angle and special control program of generator by which the generator scans the frequency in preset range between two frequencies. This way, from the generator through the converter in waveguide free end is formed rectilinear and curvilinear shaped waveguide resonant frequency oscillations.
[0001] Įrenginys yra priskiriamas medicininių prietaisų sričiai, konkrečiai endovaskuliarinei chirurgijai ir gali būti panaudojamas širdies kraujagyslių chirurgijai.
[0002] Yra žinomas kraujagyslių invazinis valymo įrenginys, kurį sudaro ultragarsinis generatorius prijungtas prie elektromechaninio keitiklio su lanksčiu bangolaidžiu bei atsiurbimo sistema (žiūr. The CROSSERTM System firma FlowCardia,Inc)
[0003] Nurodytame įrenginyje vidinės kraujagyslių sienelės valomos įvedus bangolaidį į kraujagyslę, jos užsikimšimo vietą ir bangolaidyje iš generatoriaus sužadinus aukšto dažnio mechaninius virpesius. Kadangi generatorius sužadina bangolaidžio virpesius 20.000Hz rezonansiniu dažniu, o kraujagyslėse susidariusios apnašos bei trombai būna skirtingų konsistencijų, dėl ko kinta mechaninė apkrova bangolaidžiui ir tuo pačiu jo rezonansinių virpesių dažnis, tai trombų pilnam pašalinimui ne visada pakanka bangolaidžio virpesių amplitudės, kuri kinta nuo apkrovos. Tokiu būdu kraujagyslių valymo procesas nėra pilnai efektyvus.
[0004] Yra žinomas įrenginys vidiniam kraujagyslių valymui, kurį sudaro kateteris su ultragarso perdavimo mazgu ,esančiu vidinėje kateterio dalyje, ir tiesiogiai prijungtu prie ultragarsinio generatoriaus. Ultragarso perdavimo mazgo-bangolaidžio laisvasis galas yra sferinės galvutės formos, kuri iš kateterio gali išlysti ir joje gali būti kakliukas ar radialinis griovelis(kanalėlis) su pjovimo briauna (žiūr. ES patentą Nr.0835644A2, publikacijos data 1998.04.15)
[0005] Nurodytame prototipe kraujagyslių valymas atliekamas bangolaidžio pagalba, kuriame iš ultragarsinio generatoriaus sužadinami mechaniniai virpesiai. Dėl bangolaidžio laisvojo galo išlinkimo pagal kraujagyslės profilį, jame kinta akustinės-mechaninės charakteristikos ko pasėkoje sumažėja virpesių amplitudė. Nestabili bangolaidžio laisvojo galo virpesių amplitudė išlinkusioje kraujagyslės dalyje tik dalinai pašalina susidariusius aterosklerozinius darinius viduje kraujagyslės.
[0006] Tikslas - kraujagyslių vidinių sienelių valymo efektyvumo padidinimas.
[0007] Išradimo tikslas pasiekiamas tuo, kad vidinio kraujagyslių valymo įrenginys, susidedantis iš lankstaus metalinio bangolaidžio, ultragarsinio keitiklio ir ultragarsinio generatoriaus su mikrokontroleriu valdoma sistema, į mikrokontrolerio atmintį iš anksto įrašomi bangolaidžio virpesių rezonansiniai dažniai tiesialinijinės formos bangolaidžio ir bangolaidžio su kreivalinijine forma pagal užsiduotą kreivumo kampą bei speciali generatoriaus valdymo programa, pagal kurią generatorius skenuoja dažnį užduotame diapazone tarp dviejų dažnių. Tokiu būdu iš generatoriaus per keitiklį bangolaidžio laisvame gale formuojami tiesialinijinės ir kreivalinijinės formų bangolaidžio rezonansinių dažnių virpesiai.
[0008] Išradimas paaiškinamas brėžiniu.

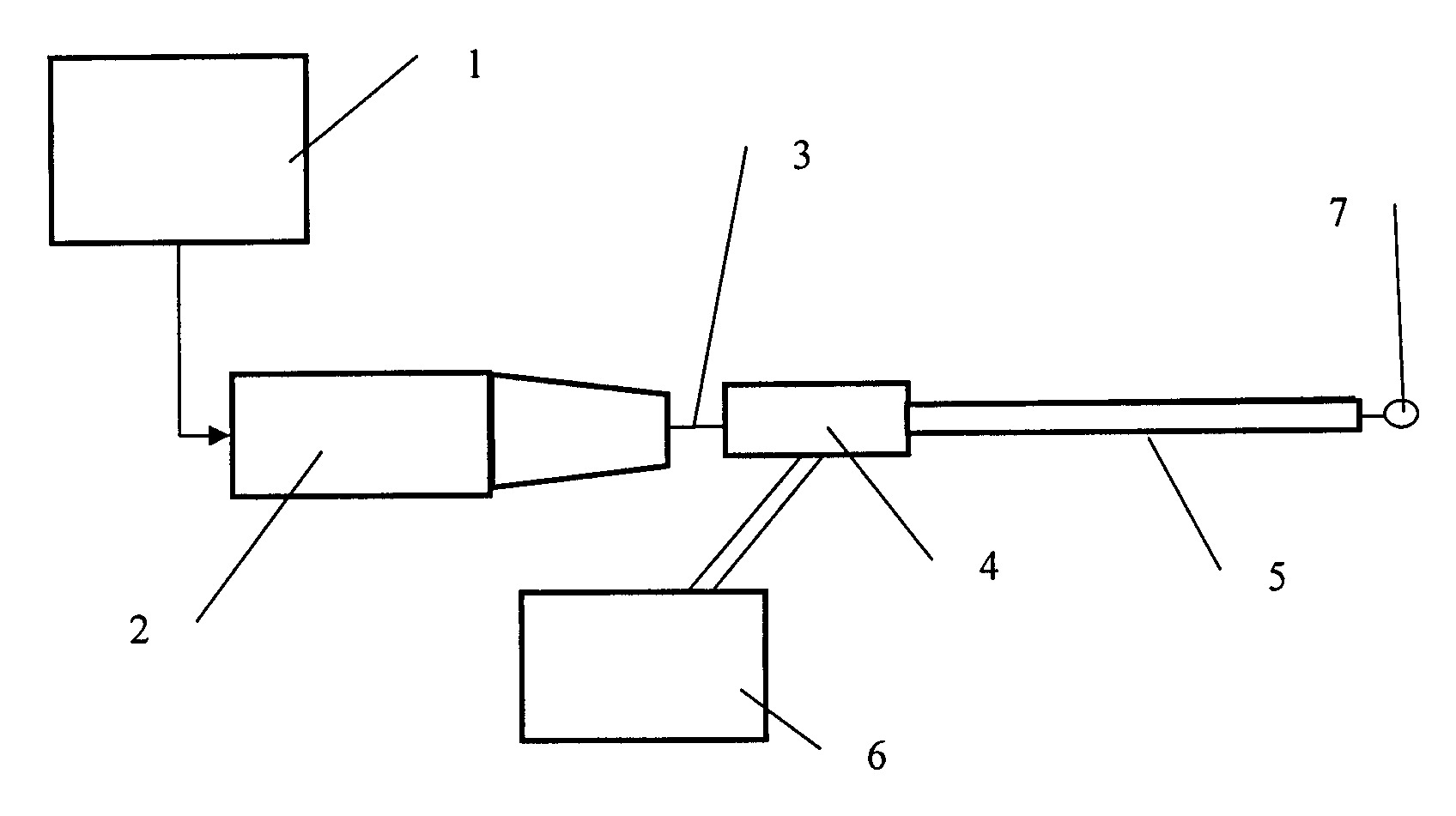

[0009] Įrenginį sudaro programuojamas ultragarsinis generatorius 1, ultragarsinis keitiklis 2, lankstus bangolaidis 3, mova 4, kateteris 5, atsiurbimo įrenginys 6, bangolaidžio laisvojo galo sferinės formos galvutė 7.
[0010] Kraujagyslių vidinių sienelių valymas atliekamas taip.
[0011] Prieš valymą ultragarsinio generatoriaus 1 valdymo programa suderinama su bangolaidžio 3 dviejų rezonansinių dažnių intervalo tarp apatinio ir viršutinio, virpesių, priklausomai nuo bangolaidžio išlinkimo kampo ir tam tikslui prie ultragarsinio keitiklio 2 tvirtinamas lankstus bangolaidis, kuris per mova 4, įvedamas į kateterį 5. Mova 4 prijungiama prie atsiurbimo įrenginio 6. Elektrinis signalas iš ultragarsinio generatoriaus 1 per ultragarsinį keitiklį 2 sužadina lanksčiame bangolaidžio 3 laisvojo galo sferinės galvutės 7 ultragarsinio dažnio mechaninius virpesius. Esant bangolaidžiui 3 tiesialinijinėje padėtyje nustatomas pirmas išilginių rezonansinių virpesių dažnis, kuris įrašomas į ultragarsinio generatoriaus 1 valdymo programą. Po to lankstus bangolaidis 3 išlenkiamas kampu pagal kurį kraujagyslėje atliekama valymo operacija ir nustatomas antras lankstaus bangolaidžio 3 išilginių rezonansinių virpesių dažnis, kuris įrašomas į ultragarsinio generatoriaus 1 valdymo programą. Ultragarsinis generatorius 1 nustatomas darbui plaukiojančio dažnio rėžimu ir į ultragarsinį keitiklį 2 paduodamas sužadinantis signalas, kurio dažnis tolygiai kinta tarp pirmos ir antros išilginių rezonansinių virpesių dažnių, kurie atitinka tiesaus ir išlenkto bangolaidžio rezonansinius dažnius, ir yra įrašyti į generatoriaus 1 valdymo programą. Atlikus suderinimo darbus, lankstus bangolaidis 3 per movą 4 ir kateterį 5 įvedamas į kraujagyslę prie joje esančio trombo (užsikimšimo vietos) ir įjungiami atsiurbimo įrenginys 6 bei ultragarsinis generatorius 1 su nustatytu darbo režimu. Tokiu būdu atliekama kraujagyslių valymo operacija pilnai išvalo vidinį kraujagyslių paviršių tuo padidinamas valymo efektyvumas.
[0012] Palyginus su prototipu, ultragarsiniame generatoriuje sudaryta valdymo programa su plaukiojančiu dažniu, leidžia palaikyti reikiamą bangolaidžio virpesių amplitudę nepriklausomai nuo bangolaidžio išlinkimo kampo, kas užtikrina pilną kraujagyslės vidinio paviršiaus išvalymą nuo užsikimšimo t.y. padidinamas valymo efektyvumas.
Ultragarsinis kraujagyslių valymo lanksčiais bangolaidžiais įrenginys, susidedantis iš lankstaus metalinio bangolaidžio, atsiurbimo sistemos, ultragarsinio keitiklio ir ultragarsinio generatoriaus, b e s i s k i r i a n t i s tuo, kad į ultragarsinį generatorių papildomai įvesta valdymo programa, kurioje yra įrašyti rezonansinių bangolaidžio tiesialinijinės ir išlenktos(kreivalinijinės) formos rezonansinių virpesių dažniai, kuriais bangolaidis periodiškai sužadinamas, generatoriui formuojant kintamo dažnio signalą, kurio dažnis periodiškai svyruoja tarp bangolaidžio tiesialinijinės ir išlenktos(kreivalinijinės) formos rezonansinių virpesių dažnių, kurie sukuria generatoriaus plaukiojančio dažnio režimą.
