[LT] Šis išradimas pateikia kompozitinį įtvarą, kurio viena iš funkcijų - stabilizuoti ir sutvirtinti paciento kūno dalies sužeidimo vietą sveikimo ar pooperaciniu laikotarpiu, bei daugiafunkcinio kompozitinio įtvaro gavimo būdą, kai kompozitinis įtvaras gaminamas iš keturių įvairaus kietėjimo medžiagų sluoksnių. Pirmasis sluoksnis yra pamušalas, antrasis sluoksnis yra pusiau kietėjanti pusiau kietėjanti stiklo pluošto ar poliesterio medžiaga, impregnuota poliuretanu. Kaip trečiasis sluoksnis, ant jos dedamas sutvirtinimo elementas iš labai kietėjančios stiklo pluošto ar poliesterio medžiagos, impregnuotos poliuretanu. Sutvirtinimo elemento dydis parenkamas pagal poreikį, tai priklauso nuo sužeidimo vietos, įtvaro dydžio ar galūnės. Ketvirtasis sluoksnis užfiksuoja sutvirtinimo elementą, apvyniojant pusiau kietėjančia stiklo pluošto ar poliesterio medžiaga, impregnuota poliuretanu. Įtvaras yra nuimamas, todėl gali būti atliekami paciento tyrimai bei kitos procedūros.
[EN] This invention relates to the medical field, the splint composite, one of its functions is to stabilize and strengthen the patients injured body part during the recovery and postoperative period, and multifunctional splint composite production method when the splint composite is produced from four layers of different hardening materials. The first layer is the lining. The second layer is semi-hardening glass fiber or polyester fabric, impregnated with polyurethane. As a third layer it is layer reinforcing element from thermosetting polyester or glass fiber fabric impregnated with polyurethane. Reinforcing elements size is selected as needed, it depends on the injured location, splint size or limb. The fourth layer fixes the reinforcing element by wrapping with semi-hardening glass fiber or polyester fabric, impregnated with polyurethane. The splint can be removed for carrying out the patient examinations and other procedures.
[0001] TECHNIKOS SRITIS
[0002] Šis išradimas priklauso medicinos technikos sričiai ir susijęs su kompozitiniu įtvaru, skirtu stabilizuoti arba sutvirtinti paciento kūno dalies sužeidimo vietą sveikimo ar pooperaciniu laikotarpiu.
[0003] TECHNIKOS LYGIS
[0004] Ortopediniai įtvarai yra naudojami paciento įvairių kūno dalių sutvirtinimui ir judėjimo apribojimui. Yra žinomi įvairūs kietėjantys įtvarai bei tvarsčiai, kurie yra suformuojami uždedant, užvyniojant arba kitais būdais tvirtinant ant lūžio, patempimo arba išnirimo vietos, uždedant atraižą arba juostą kietėjančios medžiagos ir ją sukietinant. Jau seniai atsisakyta daugelį metų naudoto gipso ir pereita prie pažangesnių natūralių bei sintetinių medžiagų: medvilnės, gumos, odos, kamščio, stiklo pluošto, anglies pluošto, poliamido, poliesterio ir kt. Įvairūs audiniai yra impregnuojami kietinančiomis medžiagomis, tokiomis kaip poliuretanas. Visos šios medžiagos suteikia įtvarams lengvumo, stiprumo, komfortabilumo, jos yra įvairių spalvų. Tačiau be visų išvardintų savybių labai svarbu yra greitas ir tinkamas įtvaro suformavimas sužeidimo vietoje, atsižvelgiant į visas indikacijas. Be to, dažnai yra būtina nuimti įtvarą pažeistos vietos apžiūrai arba masažavimui ir po to jį vėl uždėti.
[0005] Paraiškoje JP19990071428 yra aprašytas ortopedinis kūno įtvaras, skirtas žmogaus kūno dalies imobilizavimui, fiksuojant žmogaus sužeistą ranką arba koją įtvaru, kuris susideda iš keleto įtvaro dalių, kurios pagamintos iš elastinio pluošto, impregnuoto medicininiu plastiku ir kietėjančiu, kai išgaruoja drėgmė, bei jungiančių žiedų, kurie jungia įtvarų dalis ir prispaudžia įtvarą prie galūnės.
[0006] Tačiau toki įtvarą sudėtingiau suformuoti, jis kietai laiko visą galūnę, o ne jos pažeistą vietą. Be to, ilgesnį laiką dėl jungiančių žiedų gali atsirasti spaudimas ir dėl to nutirpti galūnė.
[0007] Paraiškoje US2006129075 yra aprašytas ortopedinis riešo įtvaras, sudarytas iš lanksčios metalinės juostos, kuri yra dedama ant riešo, ji yra padengiama sintetine medžiaga ir šis įtvaras yra apvyniojamas apsaugine medžiaga. Šis įtvaras suteikia didesnį mažesnį tvirtumą, kai metalinė juosta yra palenkta pagal paciento ranką, riešą ir dilbį. Išorinės įtvaro dalys, išskyrus centrinę su metaline juosta, yra lanksčios ir padeda pacientui jaustis patogiau.
[0008] Tačiau šiam įtvarui reikalingos skirtingos medžiagos, jį nepatogu nuimti.
[0009] Paraiškoje US2004147859 yra aprašyta ortopedinio įtvaro konstrukcija, kuri yra kaip plokščia, daugiasluoksnė konstrukcija. Ši konstrukcija iš anksto yra suformuojama pagal kūno dalį. Ši konstrukcija turi vieną arba kelis vidinius sluoksnius, priglundančius prie kūno dalies ir išgarinančius drėgmę, centrinius tarpinius sluoksnius, kuriuose išilgai yra išdėstyti kietėjančios medžiagos kanalėliai. Įtvaras gali būti sujungiamas ties lanksčia sritimi jungiančiomis juostelėmis.
[0010] Tačiau šis įtvaras yra nepatogus, nes jis lankstosi tik išilgai.
[0011] Artimiausias analogas yra paraiška W003092540 (EP1499269), kuris aprašo pagrindą, kuris yra iš orui pralaidžios, lanksčios medžiagos ir į šį pagrindą įspaustos kietėjančios medžiagos. Iš kietos medžiagos po spaudimu yra suformuojamas elementas, kuris yra impregnuojamas į lanksčią medžiagą.
[0012] Tačiau šiam įtvarui papildomai reikia preso kietėjančio elemento suformavimui ir juo yra impregnuojama lanksčios medžiagos dalis. Kadangi tai daroma ne ant pažeistos kūno dalies, sunkai numatyti kietėjančios medžiagos vietą ir plotą.
[0013] IŠRADIMO ESMĖ
[0014] Išradimo tikslas - pagaminti daugiafunkcinį įtvarą, kurio viena iš funkcijų -stabilizuoti ir sutvirtinti paciento kūno dalies sužeidimo vietą sveikimo ar pooperaciniu laikotarpiu.
[0015] Kompozitinis įtvaras gaminamas kombinuojant kelias medžiagas: pusiau kietą stiklo pluošto arba poliesterio medžiagą, impregnuotą poliuretanu, kuri reikiamoje vietoje pagal indikacijas yra sutvirtinama labai kietėjančia stiklo pluošto arba poliesterio medžiaga, impregnuota poliuretanu. Ant viršaus vėl vyniojama pusiau kietėjanti stiklo pluošto ar poliesterio medžiaga. Todėl įtvaras yra porėtas ir geriau "kvėpuoja", yra lengvas, nes žmogus gali lengviau judėti. Pagamintas įtvaras yra 2-3 kartus lengvesnis už įprastus gipso įtvarus.
[0016] Kompozitinis įtvaras gaminamas iš keturių sluoksnių: pamušalo, pirmojo pusiau kietėjančios medžiagos sluoksnio, labai kietėjančios medžiagos sluoksnio ir antrojo pusiau kietėjančios medžiagos sluoksnio.
[0017] Kompozitinis įtvaras gaminamas poliesterio ar stiklo pluošto medžiagos, impregnuotos poliuretanu (žemoje temperatūroje kietėjančiu plastiku), pagrindu. Įtvaro gamybai yra naudojamas minkšta medžiaga, kaip pamušalas, pusiau kietėjanti medžiaga, kuri yra sutvirtinama labai kietėjančia medžiaga (sutvirtinimas), pritaikant individualiai pagal indikacijas. Sutvirtinimai dedami tik ties sužeidimo vieta (lūžio, patempimo, išnirimo), kitas įtvaro vietas paliekant pusiau minkštas. Tokiu būdu įtvaras atlieka funkcinį stabilizavimą, t.y. sumažina raumenų atrofijos, sąnarių nejudrumo ir sąnarių kremzlių sąstingio riziką, gali sumažinti reabilitacijos laikotarpį, nes raumenys ir sausgyslės išlaiko savo gebą atlikti funkcijas, o imobilizavimo priemonė uždedama tik ten, kur ji būtina.
[0018] Šiam tikslui yra naudojama juostos formos medžiaga, kurios plotis yra parenkamas pagal poreikį, priklausomai nuo to, kokio dydžio ir ant kurios kūno dalies bus dedamas įtvaras, Ši medžiaga pasižymi skirtingo kietėjimo savybėmis. Ši medžiaga yra laikoma sandarioje pakuotėje, kambario temperatūroje. Pagamintam kompozitiniam įtvarui specialios laikymo sąlygos nereikalingos.
[0019] Kompozitinis įtvaras yra gaminamas iš keturių įvairaus kietėjimo medžiagų sluoksnių. Pirmiausiai ant pažeistos vietos uždedamas pamušalas. Jis gaIi būti kaip kojinė, užmaunamas arba užvyniojamas, iš minkštos medžiagos. Kadangi pamušalas yra skirtas apsaugoti odą nuo kietėjančios medžiagos poveikio, jis turi būti ilgesnis nei įtvaro ilgis ir turi dengti visas odos vietas, prie kurių liečiasi įtvaro medžiaga. Pamušalas švelniai liečiasi prie odos ir nesukelia nekomfortabilumo jausmo. Toliau, kaip antrasis sluoksnis, ant pažeistos vietos vyniojama pusiau kietėjanti stiklo pluošto ar poliesterio medžiaga, impregnuota poliuretanu. Kaip trečiasis sluoksnis, ant jos dedamas sutvirtinimo elementas iš labai kietėjančios stiklo pluošto ar poliesterio medžiagos, impregnuotos poliuretanu (1). Sutvirtinimo elemento dydis parenkamas pagal poreikį, tai priklauso nuo sužeidimo vietos, įtvaro dydžio ar galūnės. Ketvirtasis sluoksnis užfiksuoja sutvirtinimo elementą, apvyniojant pusiau kietėjančia stiklo pluošto ar poliesterio medžiaga, impregnuota poliuretanu (2).
[0020] Suformuotas kompozitinis įtvaras yra veikiamas šiltu vandeniu, ant viršaus apvyniojant šlapią bintą arba supurškiant. Sukietėjęs įtvaras yra stiprus ir ilgai nesidėvi. Be to, jis yra atsparus vandeniui. Pacientas su tokiu įtvaru gali praustis, vanduo išgarinamas per medžiagos poras arba pučiant plaukų džiovintuvu. Kadangi įtvaro struktūrą sudaro skirtingo kietėjimo medžiagos, jis labai tiksliai imobilizuoja sužeidimo vietą ir tuo pačiu suteikia pacientui komforto ir leidžia efektyvia panaudoti kompozitinį įtvarą. Įtvaro medžiaga gali būti įvairių spalvų, todėl kiekvienas pacientas atrodys ir jausis estetiškai ir patraukliai.
[0021] Įtvaras yra lengvai nuimamas ir vėl uždedamas, todėl pacientui gali būti atliekami įvairūs medicininiai tyrimai bei taikomos atstatymo priemonės, todėl sutrumpėja reabilitacijos laikas po įtvaro nuėmimo.
[0022] BRĖŽINIAI

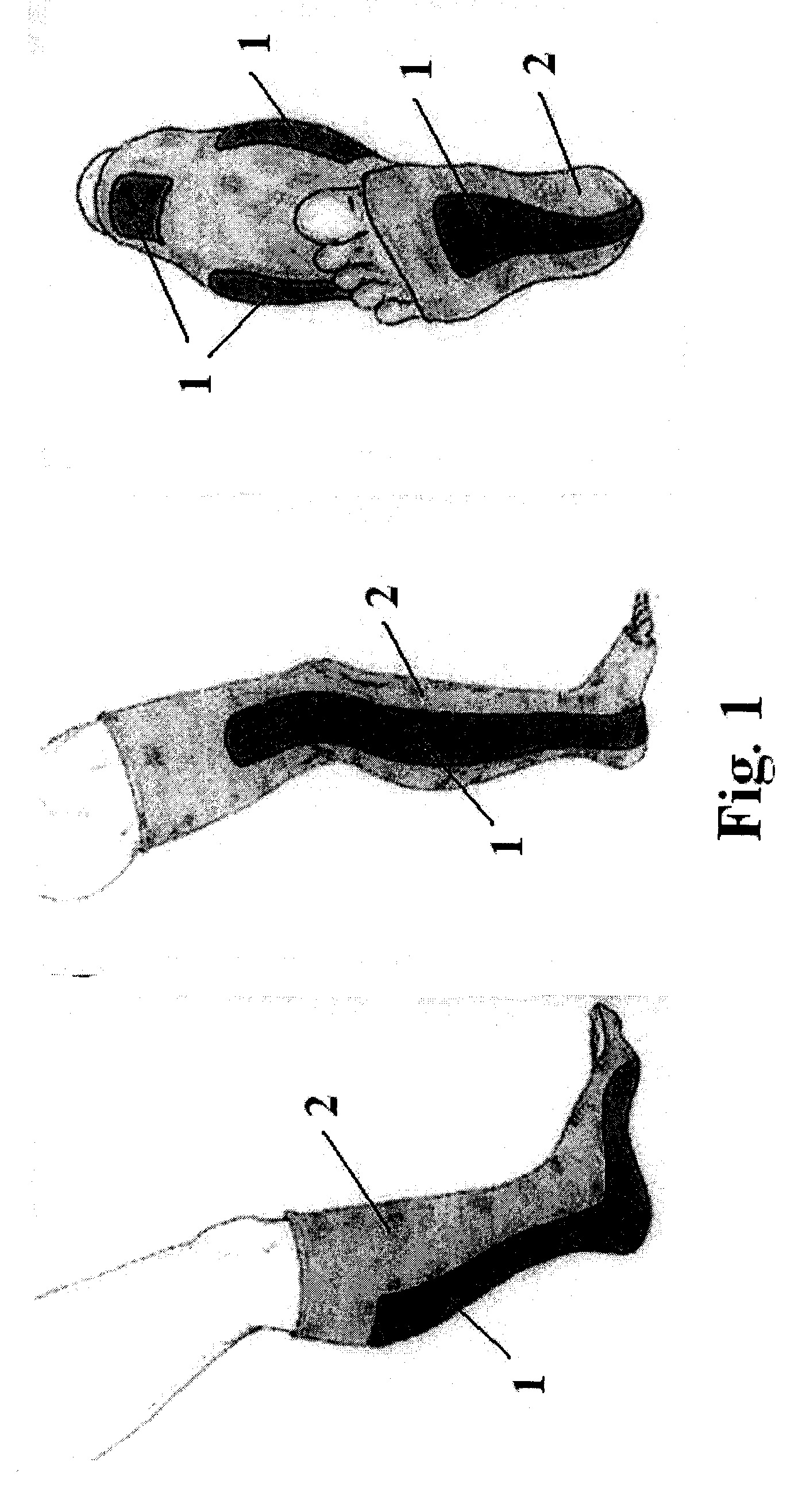

[0023] Fig. Nr. 1 - parodo pusiau kietėjančios medžiagos komponavimą su labai kietėjančia medžiaga ant paciento kojos.

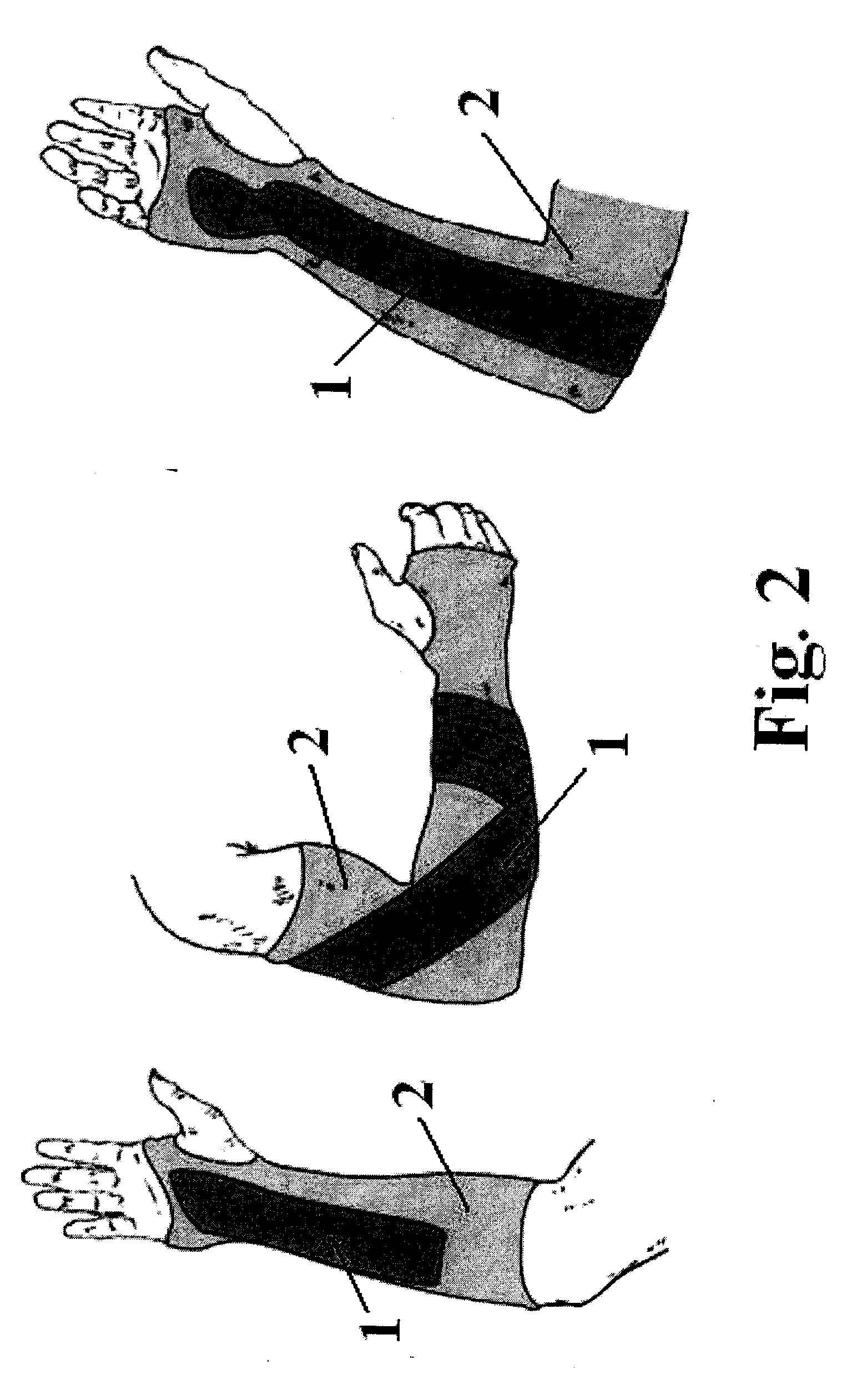

[0024] Fig. Nr. 2 - parodo pusiau kietėjančios medžiagos komponavimą su labai kietėjančia medžiaga ant paciento rankos.

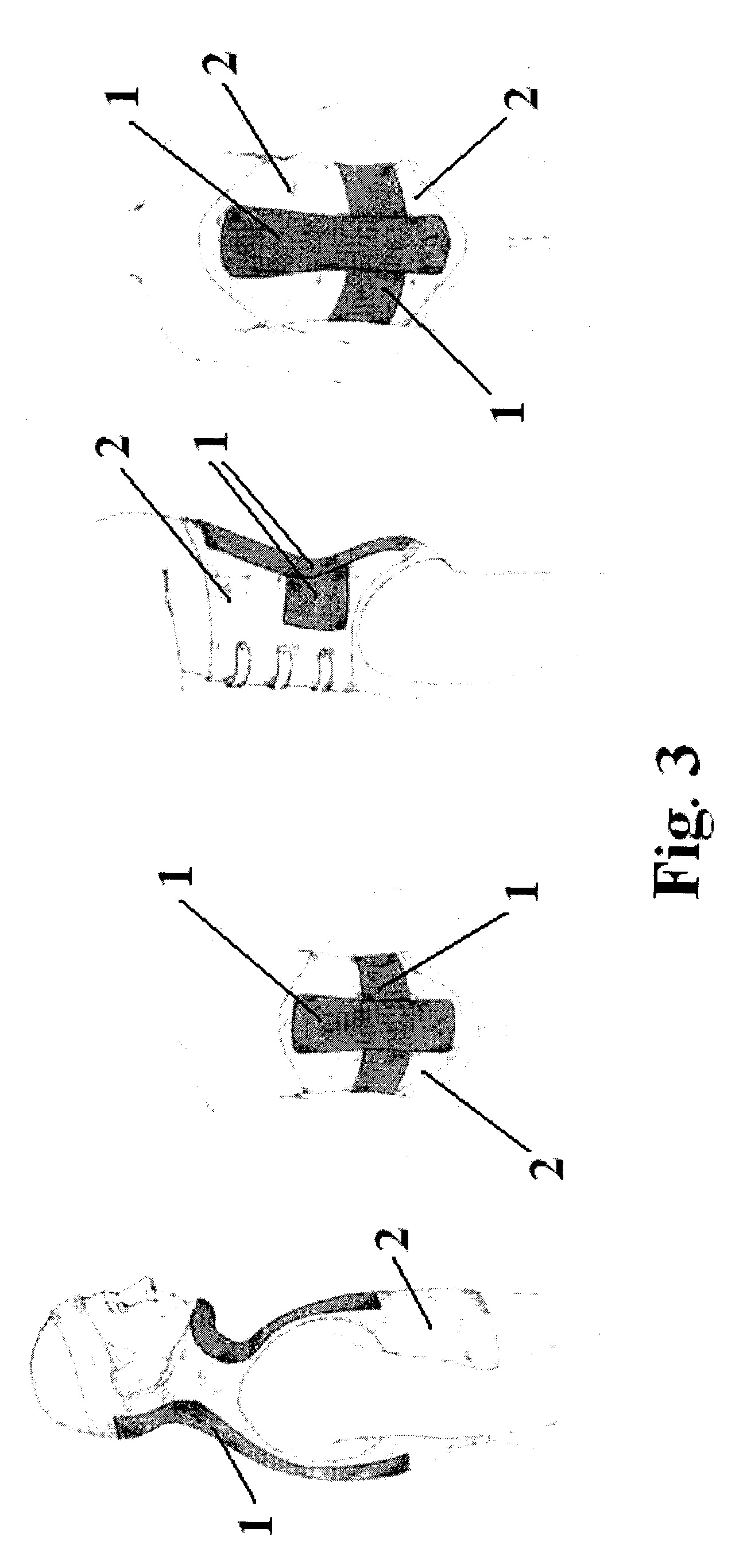

[0025] Fig. Nr. 3 - parodo pusiau kietėjančios medžiagos komponavimą su labai kietėjančia medžiaga paciento kaklo, stuburo ir krūtinės ląstos srityje.

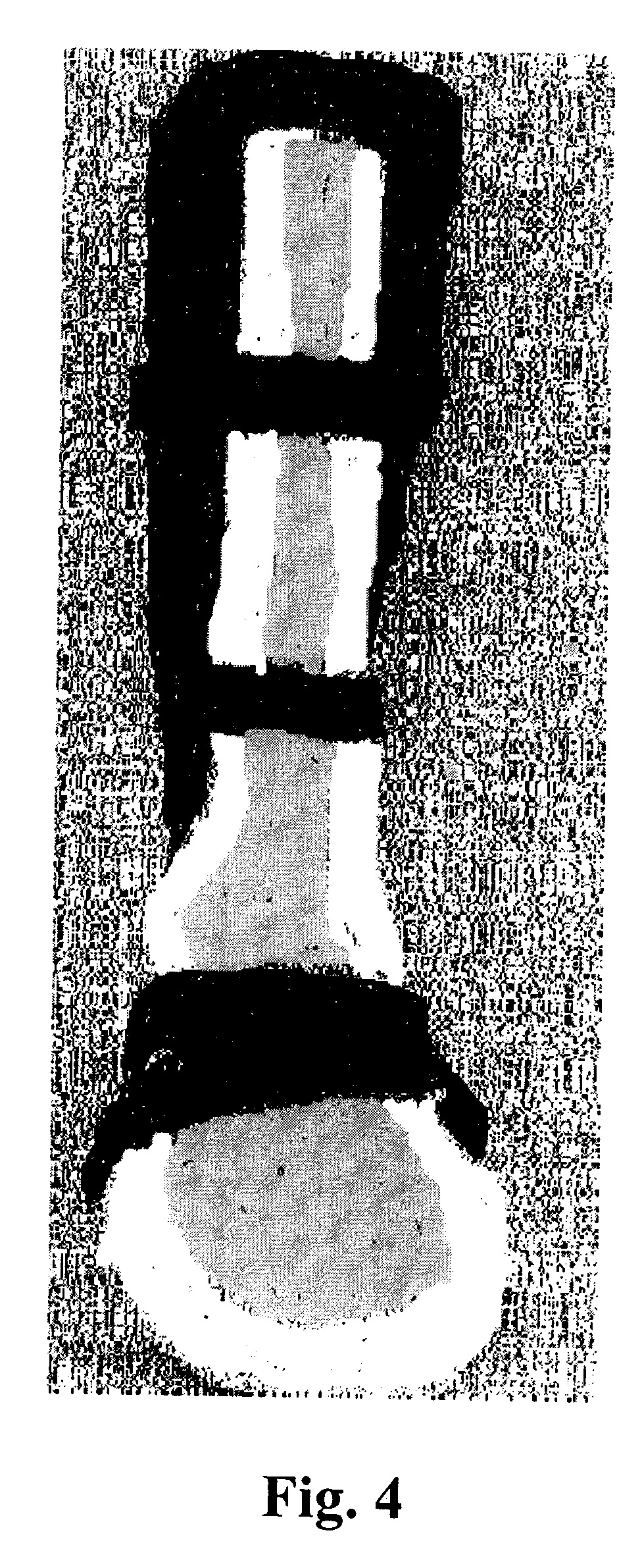

[0026] Fig. Nr. 4 - parodo kaip kompozitinis įtvaras gali būti suformuotas jį nuimti ir uždėti.
[0027] TRUMPAS FIGŪRŲ APRAŠYMAS
[0028] Fig. 1 yra pavaizduotas ant kojos uždėtas kompozitinis įtvaras, kuriame labai kietėjančios stiklo pluošto arba poliesterio medžiagos, impregnuotos poliuretanu (1), dalys yra uždedamos imobilizuojant pažeistą vietą, konkrečiai kulną, kelį arba čiurną, ir (1) yra apvyniojama pusiau kietėjančia stiklo pluošto ar poliesterio medžiaga, impregnuota poliuretanu (2).
[0029] Fig. 2 yra pavaizduotas ant rankos uždėtas kompozitinis įtvaras, kuriame labai kietėjančios stiklo pluošto arba poliesterio medžiagos, impregnuotos poliuretanu (1), dalys yra uždedamos imobilizuojant pažeistą vietą, konkrečiai riešą, alkūnę arba dilbį, ir (1) yra apvyniojama pusiau kietėjančia stiklo pluošto ar poliesterio medžiaga, impregnuota poliuretanu (2).
[0030] Fig. 3 yra pavaizduotas kompozitinis įtvaras, kuriame labai kietėjančios stiklo pluošto arba poliesterio medžiagos, impregnuotos poliuretanu (1), dalys yra uždedamos imobilizuojant pažeistą vietą, konkrečiai kaklą, stuburą arba krūtinės ląstą, ir (1) yra apvyniojama pusiau kietėjančia stiklo pluošto ar poliesterio medžiaga, impregnuota poliuretanu (2).
[0031] Fig. 4 yra pavaizduotas daugkartinio panaudojimo kompozitinis įtvaras.
[0032] TINKAMIAUSIAS ĮGYVENDINIMO VARIANTAS
[0033] Ant pažeistos vietos pritaikomas pamušalas. Jis gali būti užmaunamas kaip kojinė arba užvyniojamas. Pamušalas turi būti ilgesnis nei įtvaro ilgis ir turi dengti visas odos vietas.
[0034] Ant pamušalo yra vyniojama pusiau kieta stiklo pluošto ar poliesterio medžiaga, impregnuota poliuretanu. Juostos plotis parenkamas pagal poreikį, priklausomai nuo to, kokio dydžio ir kokiai vietai bus skirtas įtvaras.
[0035] Ant pastarosios dedama sutvirtinimo elementas iš labai kietėjančios stiklo pluošto ar poliesterio medžiagos, impregnuotos poliuretanu. Sutvirtinimo elementai yra parenkami atsižvelgiant į sužeidimo vietą ir įtvaro dydį. Sutvirtinimo elementas yra užfiksuojamas, apvyniojant minkšta stiklo pluošto arba poliesterio medžiaga, impregnuota poliuretanu. Suformuotas kompozitinis įtvaras yra veikiamas šiltu vandeniu, ant viršaus apvyniojant šlapią bintą arba supurškiant. Įtvaras sukietėja per 4 min. Visiškas sukietėjimas įvyksta per 20-30 min. Įtvaras yra perkerpamas toje vietoje, kur nėra sukietėjusio sutvirtinimo elemento. Po to jis yra nuimamas nuo paciento ir gali būti dailinamas: apipavidalinami krašteliai, klijuojama kraštelio juostelė, lipinamos arba kniedijamos užsegimo (VELCRO medžiagos) juostelės. Kadangi įtvaro krašteliai yra minkšti, o sukietinta yra tik sužeidimo vieta, pacientas gali lengvai nusiimti ir užsidėti įtvarą.
1. Kompozitinio įtvaro, apimančio minkštą, pusiau kietėjančią medžiagą bei labai kietėjančią stiklo pluošto ar poliesterio medžiagą, impregnuotą poliuretanu, gamybos būdas, b e s i s k i r i a n t i s tuo, kad įtvaras yra formuojamas iš keturių sluoksnių: pirmasis yra pamušalas, antrasis yra pusiau kietėjančios medžiagos sluoksnis, trečiasis yra labai kietėjančios medžiagos sluoksnis ir ketvirtasis yra pusiau kietėjančios medžiagos sluoksnis.
2. Kompozitinio įtvaro gamybos būdas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad įtvaras yra daugkartinio panaudojimo.
