[LT] Išradimas skirtas mobilioms degalinėms. Išradimo tikslas – sukuri mobilią degalinę, kurią būtų galima transportuoti kaip techninį vienetą įprastu krovininiu automobiliu arba kita transporto priemone, skirta krovinių pervežimui, ir operatyviai ją sumontuoti reikalingoje vietoje, neatliekant statybinių darbų ir esminių montavimo darbų. Tikslas pasiekiamas, sukuriant mobilų degalų užpildymo modulį (skirtą, pavyzdžiui, užpildymui suskystintomis dujomis), kuris turi stačiakampio lygiagretainio formos rėmą (1), pagamintą iš metalo profilių arba kompozitinių medžiagų profilių, pageidautina – jūrinio konteinerio dydžio, kurio viduje sumontuota degalų talpa (2), o taip pat - mechanizmai degalų įpylimui ir apskaitai bei finansinės apskaitos atlikimui, kuriuos sudaro savitarnos automatas (5), turintis monitorių, kasos modulį, elektroninių kortelių skaitytuvą, prijungimo prie interneto modulį, elektroninį skaičiavimo įrenginį, duomenų įvedimo ir išvedimo įrenginį, elektriškai sujungtus su elektroniniu skaičiavimo įrenginiu, sudarant transportuojamą degalinę.
[EN] Invention is related to mobile gas stations. Inventions goal is to create a mobile gas station, which can be transported as a technical unit by normal freight car or other vehicle for load transportation and expeditiously installed in required spot, without major construction work and essential installation work. The goal is achieved by creating a mobile fuel filling module (for example, filling with liquefied gas), which has a rectangular parallelogram-shaped frame (1), made of metal profiles or profiles of composite materials, preferably - sea container size, in which is installed the fuel tank (2), as well as - refueling mechanisms and accounting and financial accounting performance, which consists of self-service machines (5) with a display, cash module, electronic card reader, connecting to the Internet module, electronic computing device, data input and output device, electrically connected to the electronic computing device, composing transportable gas station.
[0001] Technikos sritis
[0002] Išradimas skirtas degalinėms, konkrečiai - mobilioms degalinėms.
[0003] Technikos lygis
[0004] Žinoma mobili kombinuota antžeminė degalinė (patentinė paraiška CN101722937), turinti naftos produktų talpą ir išorinę talpą; ertmė tarp naftos produktų talpos ir išorinės talpos užpildyta magnezija ir kitomis ugnį gesinančiomis medžiagomis; išorinė talpa sumontuota ant pagrindo kelių tarpinių atramų pagalba. Išorinė talpa turi naftos produktų užpildymo liuką ir yra vamzdžiais susieta su naftos produktų talpa. Kolonėlė sumontuota viename pagrindo gale ir turi naftos produktų siurblį, korpusą ir srauto greičio matuoklį. Siurblys vamzdžiu sujungtas su naftos produktų talpa; virš degalinės įrengtas stogelis, ant kurio sumontuoti saulės baterija ir akumuliatorius. Pagrindinis žinomo įrenginio trūkumas yra būtinybė jį montuoti ant pagrindo, o tai riboja įrenginio mobilumą, o taip pat negalimumas jį greitai sumontuoti reikalingoje vietoje.
[0005] Žinoma mobili degalinė (tarptautinė patentinė paraiška W02008/l24973). Įrenginys turi degalų talpą ir degalų padavimo vamzdį, sujungtą su degalų užpildymo automatu. Degalų talpa turi dvigubą sienelę. Tarp degalų talpos dvigubų sienelių patalpinta izoliacinė medžiaga ir apsaugos nuo sprogimo medžiaga, o taip pat tarpinis sluoksnis. Po degalų talpa ir degalų užpildymo automatu patalpinta platforma. Virš platformos įrengtas stogelis su sienelėmis. Platforma pritvirtinta prie apsauginio pagrindo. Įrenginys turi slėgio išlyginimo vožtuvą ir T formos vožtuvą, įrengto ant vamzdžio, sujungto per slėgio išlyginimo vožtuvą su degalų talpa. Pagrindinis šio įrenginio trūkumas yra būtinybė jį montuoti ant pagrindo, o tai riboja įrenginio mobilumą, o taip pat negalimumas jį greitai sumontuoti reikalingoje vietoje.
[0006] Išradimo esmė
[0007] Išradimo tikslas - sukurti mobilią degalinę, kurią būtų galima transportuoti kaip techninį vienetą įprastu krovininiu automobiliu arba kita transporto priemone, skirta krovinių pervežimui, ir operatyviai ją sumontuoti reikalingoje vietoje, neatliekant statybinių darbų ir esminių montavimo darbų.
[0008] Šis tikslas pasiekiamas, sukuriant mobilų degalų užpildymo modulį (skirtą, pavyzdžiui, užpildymui suskystintomis dujomis), kuris turi stačiakampio lygiagretainio formos rėmą (pageidautina - jūrinio konteinerio dydžio), pagamintą iš metalo profilių arba kompozitinių medžiagų profilių, kurio viduje sumontuota talpa, skirta degalų (pavyzdžiui, suskystintų dujų) saugojimui, o taip pat - mechanizmai degalų įpylimui ir apskaitai bei finansinės apskaitos atlikimui, sudarantiems transportuojamą degalinę.
[0009] Brėžinių figūrų aprašymas

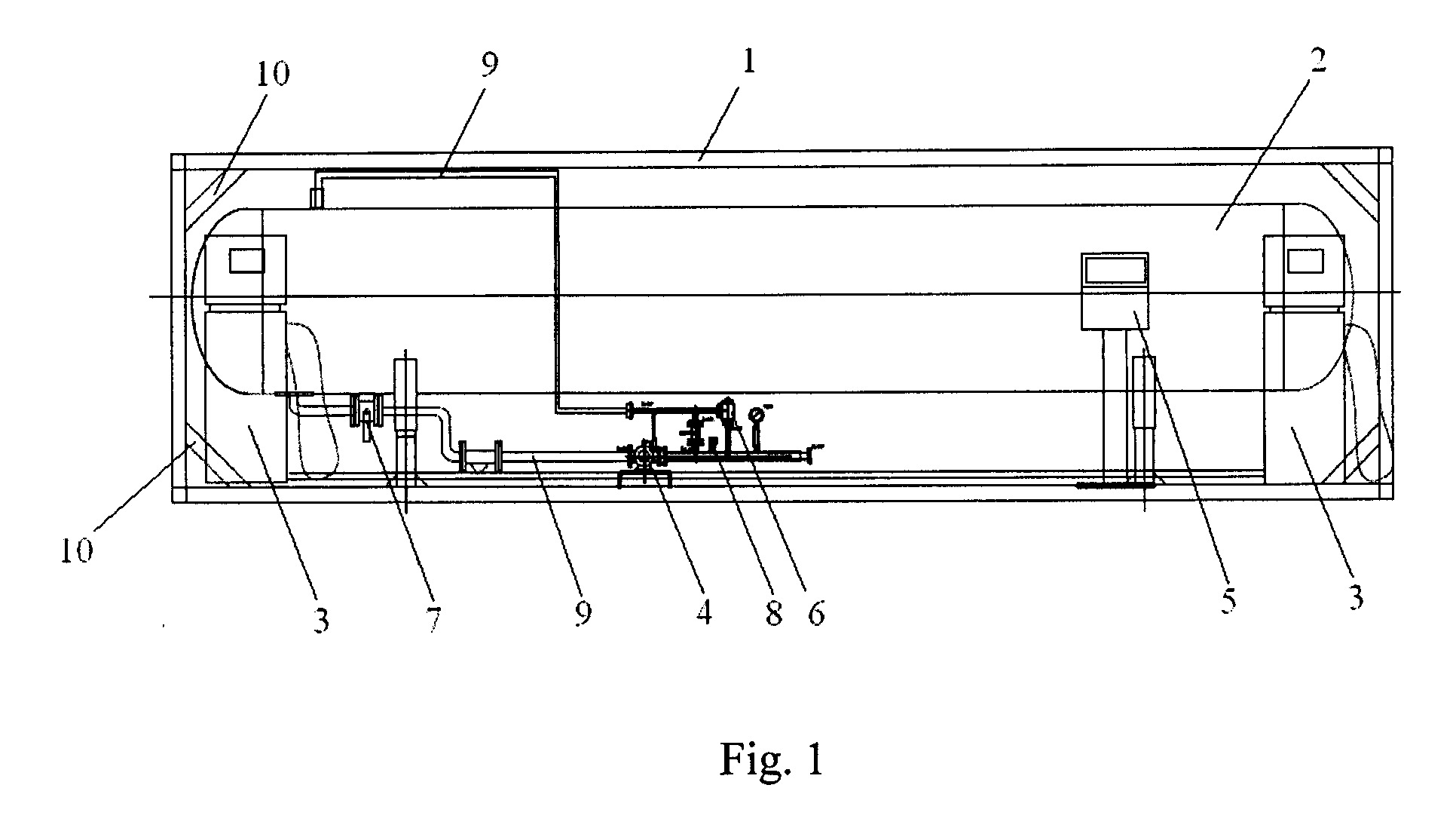

[0010] Fig. 1 yra šio išradimo įrenginio vaizdas iš priekio;

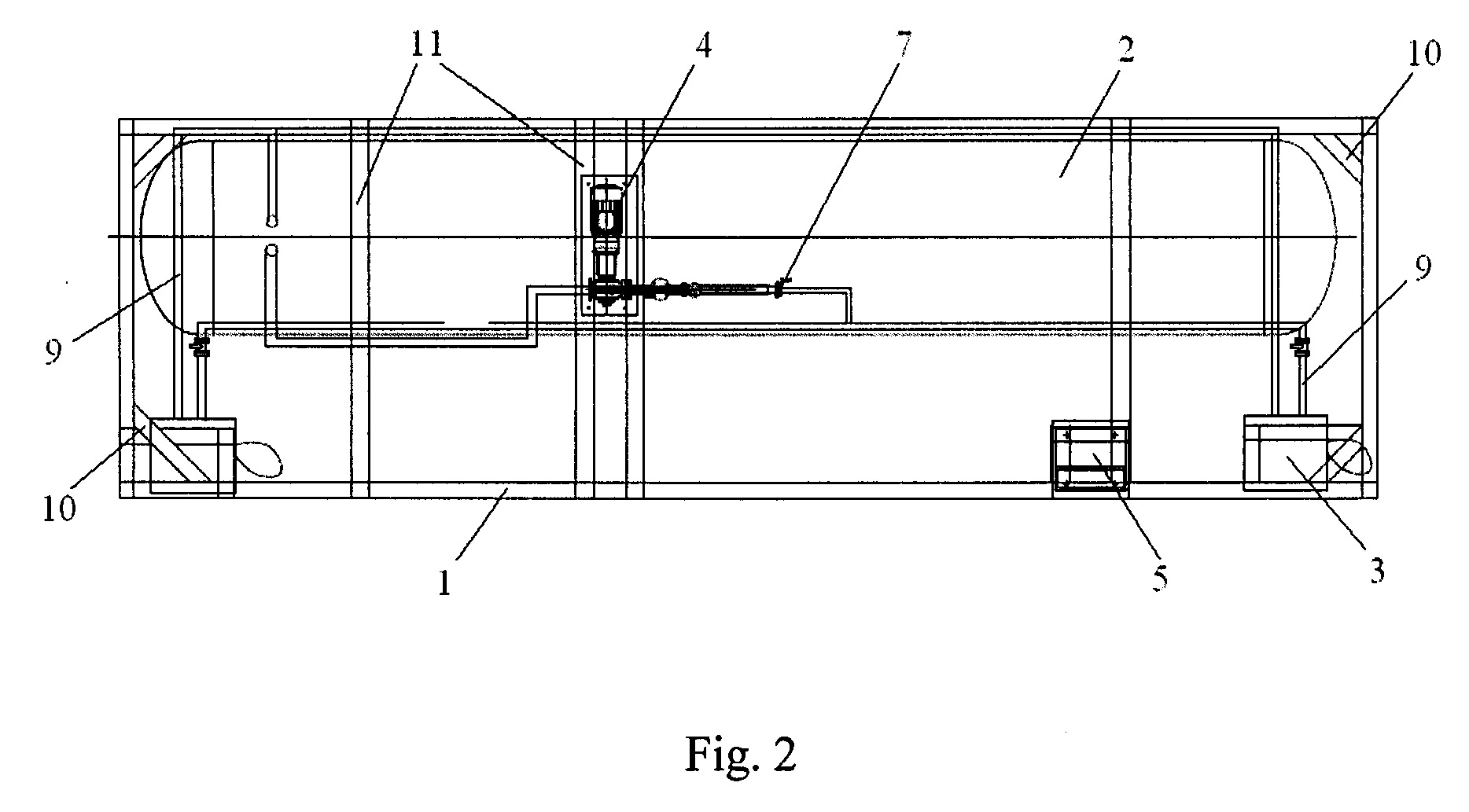

[0011] Fig. 2 - įrenginio vaizdas iš apačios;

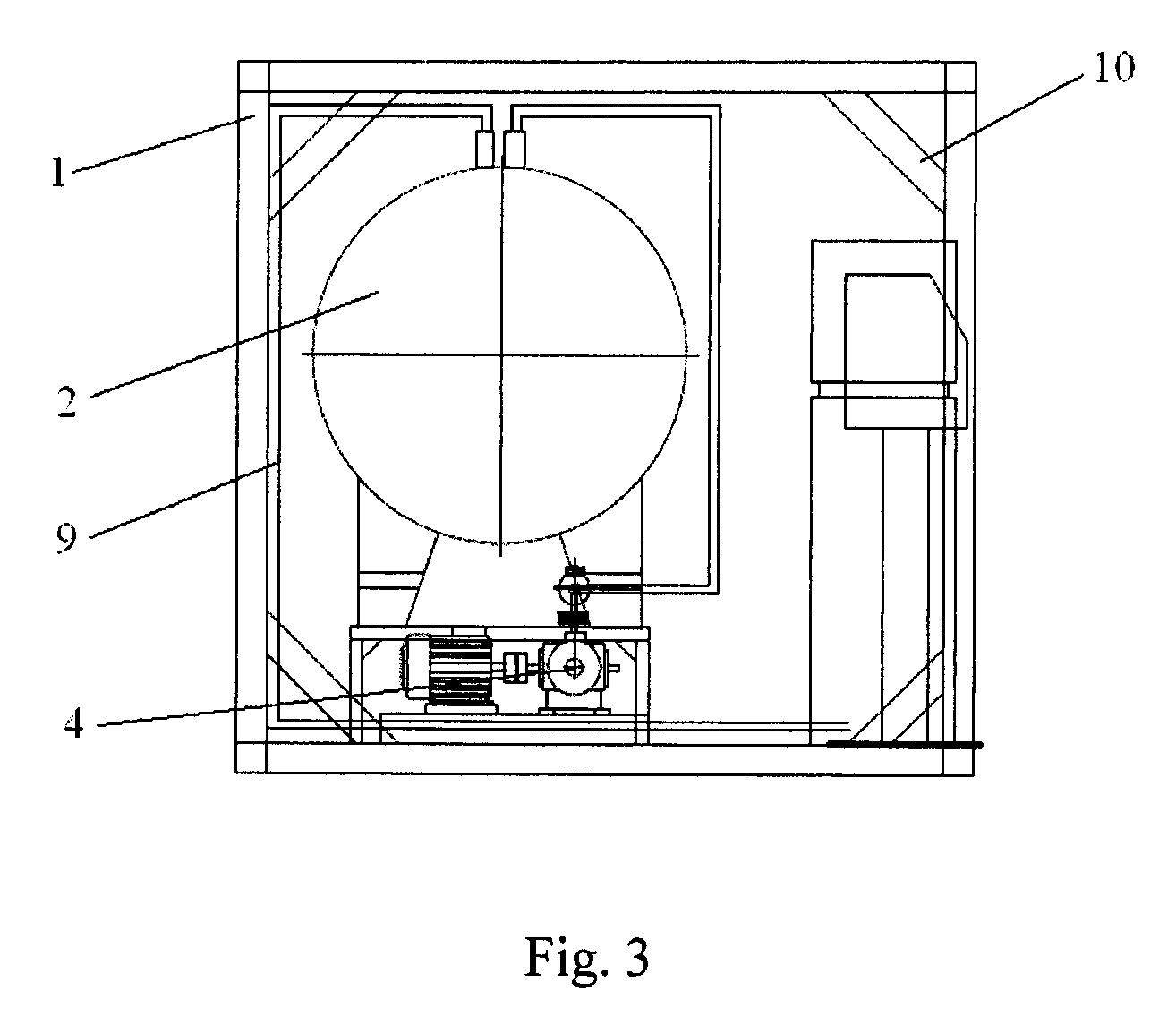

[0012] Fig. 3 - vaizdas iš kairės:

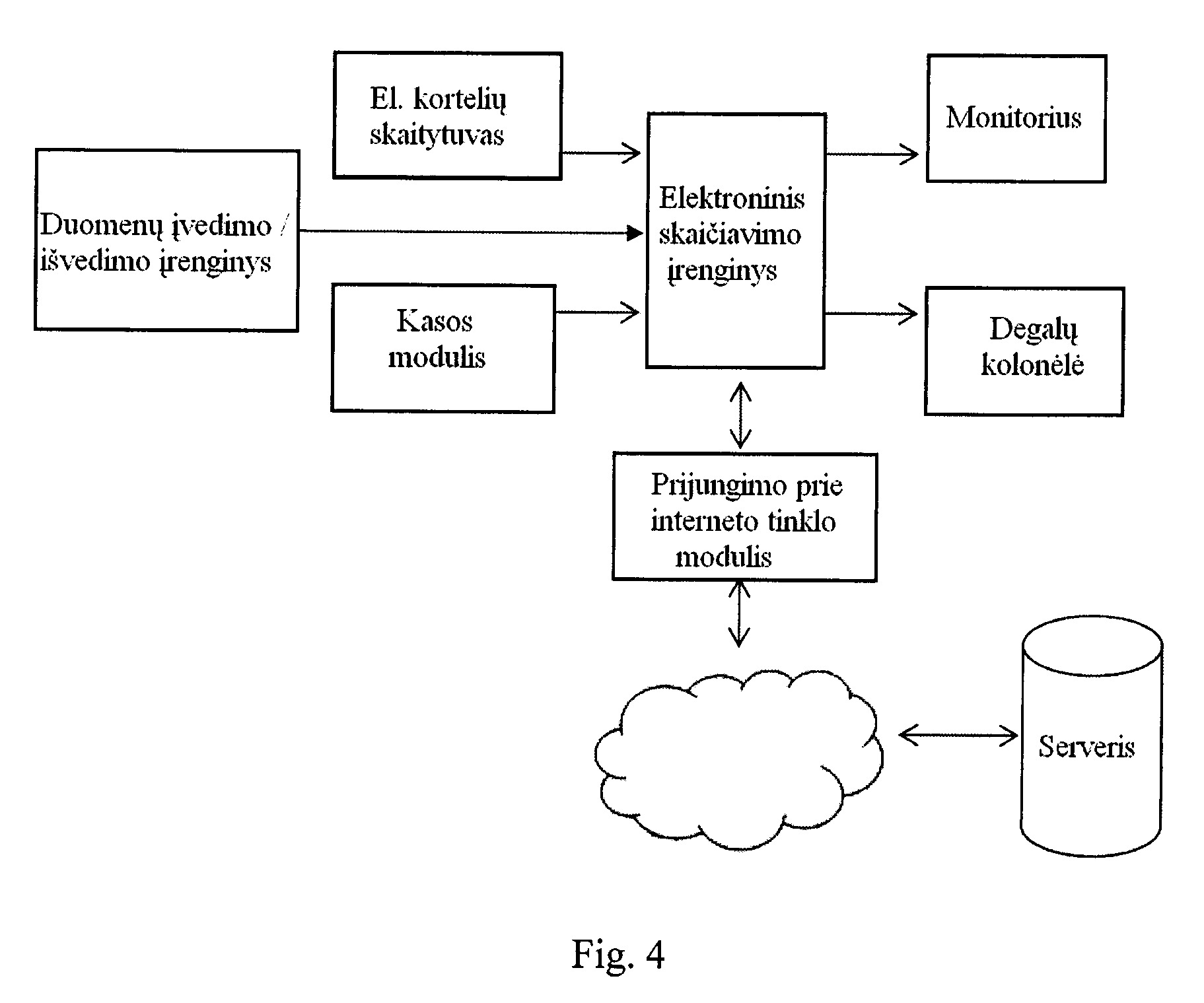

[0013] Fig. 4 - įrenginio savitarnos automato blokinė schema.
[0014] Mobilus degalų užpildymo modulis (fig. 1) turi stačiakampio lygiagretainio formos rėmą 1, pagamintą iš metalo profilių arba kompozitinių medžiagų profilių, kurio viduje įrengta talpa 2, skirta degalams (pavyzdžiui, suskystintoms dujoms, tame tarpe suskystintoms propano arba gamtinėms dujoms), mažiausiai vieną kolonėlę 3, degalų siurblį 4, savitarnos automatą 5, skirtą atsiskaitymui už įsipiltus degalus ir įpiltų degalų apskaitai (automatas 5 arba prekybos terminalas turi monitorių, kasos modulį, elektroninių kortelių skaitytuvą, prijungimo prie interneto tinklo modulį, elektroninį skaičiavimo įrenginį, duomenų įvedimo ir išvedimo įrenginį, elektriškai sujungtus su elektroniniu skaičiavimo įrenginiu, įgalinant nuotolinę įpiltų degalų apskaitą ir elektroninį kitų statistinių duomenų perdavimą degalinės operatoriui, o taip pat įgalinant atsiskaitymą grynaisiais ir (arba) negrynaisiais už įsipiltus degalus), filtrą 6, rutulines sklendes 7, perpylimo vožtuvą 8, vamzdžius 9.
[0015] Rėmo 1 profiliai, nukreipti vertikaliai ir horizontaliai, gali būti papildomai sustiprinti skersiniais sujungimais - kampais 10. Be to, išilginiai profiliai, esantys apatinėje ir viršutinėje rėmo 1 plokštumoje, gali būti sustiprinti ir sujungti su statmenais jiems profiliais 11. Rėmas 1 gali būti bet kokios formos. Tam, kad įrenginys būtų apsaugotas ir būtų saugus vartotojams, rėmas 1 gali būti uždengtas metaliniu tinklu arba ekvivalentine medžiaga. Saugumo sumetimais talpa 2 gali turėti dvigubą sienelę. Tarpą tarp sienelių pageidautina užpildyti izoliacine medžiaga ir apsaugančia nuo sprogimo medžiaga.
[0016] Talpa 2 vamzdžiais 9 yra sujungta mažiausiai su viena degalų kolonėle 3 ir degalų siurbliu 4, užtikrinant degalų perpumpavimą iš talpos 2 į degalų kolonėlės 3 žarną ir degalų įpylimo pistoletą. Degalų siurblys 4 sujungtas su savitarnos automatu 5 ir gali gauti ir pasiųsti signalą (pavyzdžiui, elektros arba radijo signalą), kuris duoda komandą atitinkamam įrenginio elementui pradėti arba nutraukti darbą. Vamzdžiai 9 turi filtrus 6, skirtus filtruoti degalus ir apsaugoti nuo teršalų kolonėlę 3. Papildomai vamzdžiai 9 turi rutulines sklendes 7, kuriomis galima uždaryti degalų padavimą iš talpos 2, o taip pat degalų padavimą į kiekvieną kolonėlę 3. Taip pat įrenginys turi perpylimo vožtuvą 8, skirtą degalų padavimui atgal iš filtro 6 į talpą 2, jei slėgis filtre 6 viršytų iš anksto nustatytą slėgio reikšmę.
[0017] Automato (arba prekybos terminalo) kasos modulis 5 ir elektroninių kortelių skaitytuvas elektriškai sujungti su skaičiavimo įrenginiu, duomenų įvedimo ir išvedimo įrenginiu ir prijungimo prie interneto tinklo moduliu (fig. 4).
[0018] Pateiktasis įrenginys gali būti prijungtas prie autonominio arba nuolatinio elektros maitinimo šaltinio, užtikrinant savitarnos automato 5, kolonėlės 3, degalų siurblio 4 ir kitų įrenginio elektros elementų veikimą.
[0019] Mobili degalinė gali būti kilnojama kaip techninis vienetas, užkėlus autokranu arba kitu pakėlimo mechanizmu ant standartinės krovininės platformos, kuria degalinė pristatoma į reikalingą vietą.
[0020] Norėdamas įsipilti degalų, vartotojas įstato degalų pistoletą į automobilio degalų bako įpylimo angą, į savitarnos automatą 5 (kasos modulis) įdeda pageidaujamą sumą pinigų arba atsiskaitymo kortelę (į elektroninių kortelių skaitytuvą) ir duomenų įvedimo įrenginio pagalba įveda informaciją apie pasirinktą kolonėlę ir (arba) reikalingą degalų kiekį. Kasos modulis arba elektroninių kortelių skaitytuvas nusiunčia signalą skaičiavimo įrenginiui, kuris, apdorojęs gautus duomenis (pavyzdžiui, apie tai, kad vartotojo banko sąskaitoje pakanka pinigų sėkmingam transakcijos atlikimui, apie vartotojo sukauptus premijinius taškus ir kt.), siunčia elektros signalą siurbliui 4 pradėti pumpuoti degalus iš talpos 2 į kolonėlę 3. Taip pradedama pilti degalus į vartotojo automobilio degalų baką. Įpilus apmokėtą degalų kiekį degalų padavimas automatiškai nutraukiamas (automatas 5 siunčia siurbliui 4 komandą nutraukti darbą). Vartotojas garsiniu signalu arba kitokiu įspėjamuoju signalu įspėjamas išimti degalų pistoletą. Saugumo sumetimais automatas 5 gali turėti papildomai sumontuotas avarinio degalų pylimo sustabdymo priemones. Tai gali būti arba elektroninis blokas, pritaikyto siųsti darbo nutraukimo signalą siurbliui 4, arba mechaninis blokas, pavyzdžiui, rutulinė sklendė, įgalinanti atjungti degalų padavimą į vartotojo automobilio degalų baką.
[0021] Prijungimo prie interneto modulis užtikrina apsikeitimą duomenimis tarp automato 5 skaičiavimo įrenginio ir degalinės operatoriaus serverio.
1. Mobilus degalų užpildymo modulis, turintis degalų, pavyzdžiui, suskystintų dujų, saugojimo talpą (2), o taip pat mechanizmus degalų įpylimui ir jų apskaitai bei finansinės apskaitos atlikimui, b e s i s k i r i a n t i s tuo, kad degalų užpildymo modulis turi stačiakampio lygiagretainio formos rėmą (1), pagamintą iš metalo profilių arba kompozitinių medžiagų profilių, kurio viduje įrengta talpa (2), o taip pat mechanizmus, skirtus degalų įpylimui ir apskaitai bei finansinės apskaitos atlikimui, be to, degalų įpylimo ir finansinės apskaitos mechanizmai turi savitarnos automatą (5), turintį monitorių, kasos modulį, elektroninių kortelių skaitytuvą, prijungimo prie interneto modulį, elektroninį skaičiavimo įrenginį, duomenų įvedimo ir išvedimo įrenginį, elektriškai sujungtus su elektroniniu skaičiavimo įrenginiu.
2. Modulis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad išilginiai profiliai, esantys rėmo (1) apatinėje ir (arba) viršutinėje plokštumoje, yra sustiprinti ir sujungti su jiems statmenais profiliais (11).
3. Modulis pagal 1 arba 2 punktą, b e s i s k i r i a n t i s tuo, kad vertikaliai ir horizontaliai nukreipti rėmo (1) profiliai papildomai sustiprinti skersiniais sujungimais - kampais (10).
4. Modulis pagal bet kurį ankstesnį punktą, b e s i s k i r i a n t i s tuo, kad rėmas (1) uždengtas metaliniu tinklu arba ekvivalentine medžiaga.
5. Modulis pagal bet kurį ankstesnį punktą, b e s i s k i r i a n t i s tuo, kad rėmo (1) gabaritai atitinka standartinio jūrinio konteinerio gabaritus.
6. Modulis pagal bet kurį ankstesnį punktą, b e s i s k i r i a n t i s tuo, kad rėmas (1) yra bet kokios formos.
