[LT] Išradimas skirtas apsaugos įrenginiams. Išradimo tikslas - efektyviai sumažinti mobiliojo telefono skleidžiamą elektromagnetinę spinduliuotę, kylančią kalbant mobiliuoju telefonu prie ausies ar skambant mobiliajam telefonui, kai jis yra prie vartotojo kūno, nesutrikdant mobiliojo telefono darbinio režimo ir kartu nepabloginant ryšio kokybės. Šio išradimo mobiliojo telefono dėklas, turintis permatomą plastikinį ekraną klaviatūrai, akutes prie garsiakalbio ir mikrofono ir dangtelį su lipniomis juostelėmis, papildomai skiriasi tuo, kad pagrindinė išorinė ekranuojanti medžiaga yra aliuminizuota folija, iš vidaus padengta sugeriamosios gumos sluoksniu, turi priekinėje dalyje po 8 akutes prie garsiakalbio ir mikrofono, uždaromą dangtelį apačioje padengtą lipnia juostele ir lipnia juostele padengtą mobiliojo telefono dėklo apatinę dalį, kad dangtelis sandariai suliptų su dėklo ekranuojančia medžiaga ir taip apsaugotų vartotoją nuo pro tarpus sklindančios elektromagnetinės spinduliuotės.
[EN] The invention relates to security devices. Invention purpose - effectively reduce mobile phone electromagnetic radiation arising from a mobile phone to user's ear or the sound of a mobile phone when it is connected to the user's body, without disrupting cell phone service, and without compromising the quality of communication. A sheat of the mobile phone with a clear plastic screen for a keyboard, the wells at the loudspeaker and microphone, and cover with adhesive strips, in addition characterized in that the main outer shield material is aluminized foil, on the inside is covered with a layer of absorbent rubber, at the front have 8 of the apertures at speaker and microphone, closed the lid at the bottom covered with adhesive tape and lower part of tray of mobile phone covered with adhesive strip so, as a sheath will seal tightly with a tray shield material and thus protect the consumer from spreading through the spaces of electromagnetic radiation.
[0001] Išradimas skirtas apsaugos įrenginiams, kurie sumažina elektromagnetinę spinduliuotę, kai mobilusis telefonas yra arti vartotojo kūno darbiniame režime arba juo kalbant.
[0002] Mobiliajam telefonui veikiant (kalbant, skambant), sklinda elektromagnetinę spinduliuotę charakterizuojantis parametras – elektromagnetinio lauko energijos srauto tankis, kuris dažnai viršija saugias normas. Kai kalbama mobiliuoju telefonu, dažniausiai jis glaudžiamas prie ausies, o kai nenaudojamas - laikomas kišenėje prie kūno. Tokiu būdu iš mobiliojo telefono (skambant) sklindanti elektromagnetinė spinduliuotė tiesiogiai sąveikauja su žmogaus kūnu. Įprasti dėklai mobiliesiems telefonams nuo kenksmingos elektromagnetinės spinduliuotės neapsaugo. Todėl reikalingi dėklai, kurie veikiant mobiliesiems telefonams susilpnintų elektromagnetinės spinduliuotės sklidimą į išorę, bet ir kartu nepablogintų ryšio kokybės. Šiam tikslui naudojami mobiliojo telefono dėklai apsaugai nuo mobiliojo ryšio elektromagnetinių spinduliuotės.
[0003] Pateikiamo išradimo prototipas yra mobiliojo telefono dėklas (patentas EP 0675516), skirtas sumažinti mobiliojo telefono skleidžiamą elektromagnetinę spinduliuotę. Mobiliojo telefono dėklo, turinčio viršuje dangtelį, dvi lipnias juosteles, akutes ir permatomą plastikinį ekraną klaviatūrai, pagrindinė ekranuojanti medžiaga yra nailono medžiaga su plieno ir anglies siūlų priemaišomis, padengta oda. Pagrindinis mobiliojo telefono dėklo privalumas – labai praktiškas ir patogus mobiliojo telefono dizainas. Šio dėklo trūkumas – mobiliojo telefono dėklo nuo elektromagnetinės spinduliuotės ekranavimo efektyvumas tik 40%.
[0004] Išradimo tikslas – patobulinti mobiliojo telefono dėklą, kad jis efektyviau slopintų mobiliojo telefono skleidžiamą elektromagnetinę spinduliuotę, kai telefonas veikia (kalbant, skambant) ir yra arti vartotojo kūno.
[0005] Mobiliojo telefono dėklo veikimo principas pagrįstas elektromagnetinės spinduliuotės atsispindėjimu ir sugėrimu dėklo viduje. O į išorę išeina tik nedidelė dalis elektromagnetinio spinduliuotės reikalingos kokybiškam ryšiui užtikrinti
[0006] Pagrindinis mobiliojo telefono dėklo elementas yra dvisluoksnė medžiaga, kurią išorinėje pusėje sudaro aliuminizuota folija, o vidinėje pusėje - gumos sluoksnis.

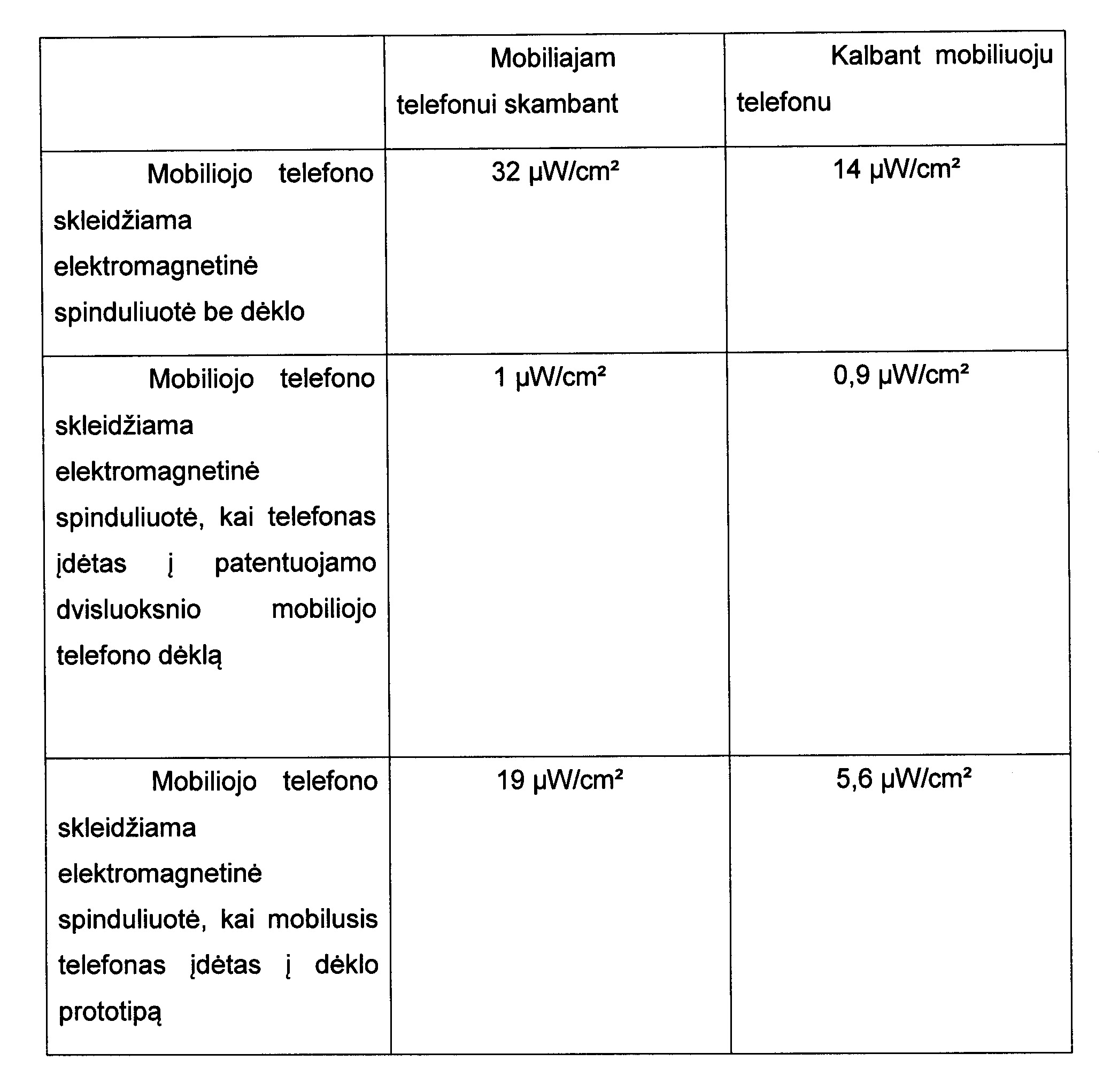

[0007] 1 lentelė
[0008]
[0009] 1-oje lentelėje lyginami tyrimų duomenys, gauti, tiriant mobiliojo telefono skleidžiamą elektromagnetinę spinduliuotę, kai telefonas įdėtas į sukurtą dvisluoksnį mobiliojo telefono dėklą su tyrimų duomenimis, gautais tiriant mobiliojo telefono skleidžiamą elektromagnetinę spinduliuotę, kai telefonas įdėtas į prototipo dėklą. Kai mobilųjį telefoną laikome kišenėje prie kūno ir į jį yra skambinama iš kito mobiliojo telefono, tai elektromagnetinio lauko energijos srauto tankis siekia 32 µW/cm². Mobilųjį telefoną patalpinus į sukurtą dvisluoksnį dėklą, elektromagnetinio lauko energijos srauto tankis sumažėja daugiau kaip 30 kartų ir siekia 1 µW/cm². Kalbant mobiliuoju telefonu elektromagnetinio lauko energijos srauto tankis siekia 14 µW/cm². Kalbant mobiliuoju telefonu, patalpintu į sukurtą dvisluoksnį dėklą elektromagnetinio lauko energijos srauto tankis sumažėja daugiau kaip 15 kartų ir jo vertė tesiekia 0,9 µW/cm². Kokybiškam ryšiui palaikyti elektromagnetinio lauko energijos srauto tankio vertė turi būti ne mažesnė nei 10-7 µW/cm². Atlikti tyrimai parodė, kad sukurto dėklo elektromagnetinės spinduliuotės ekranavimas yra 2,4 karto efektyvesnis nei pasirinktojo prototipo dėklo (EP 0675516).
[0010] Brėžiniuose pateiktas šio išradimo vaizdas.

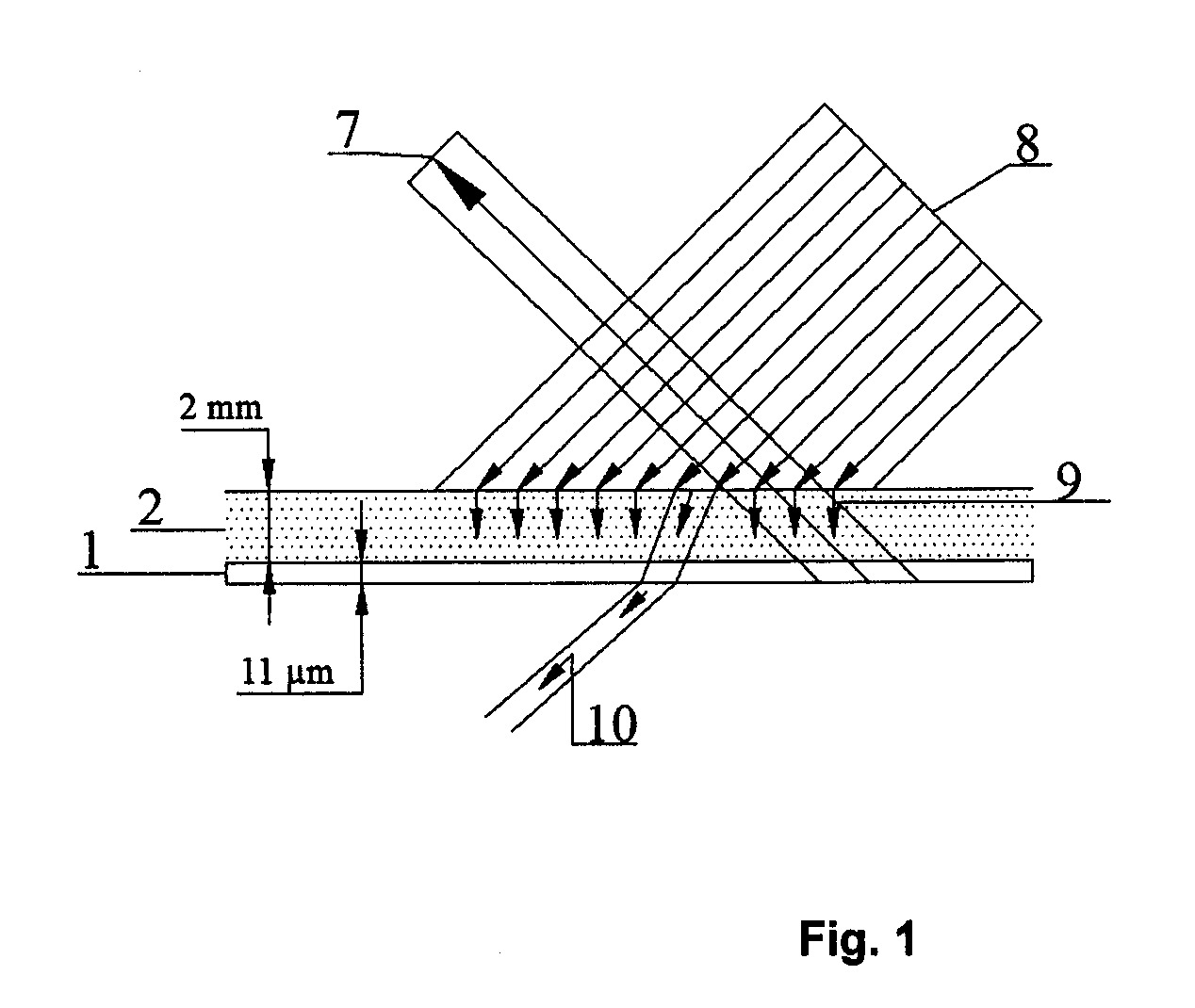

[0011] Fig. 1 yra šio išradimo mobiliojo telefono dėklo elektromagnetinės spinduliuotės slopinimo schematinis sienelės vaizdas išilginiame pjūvyje;

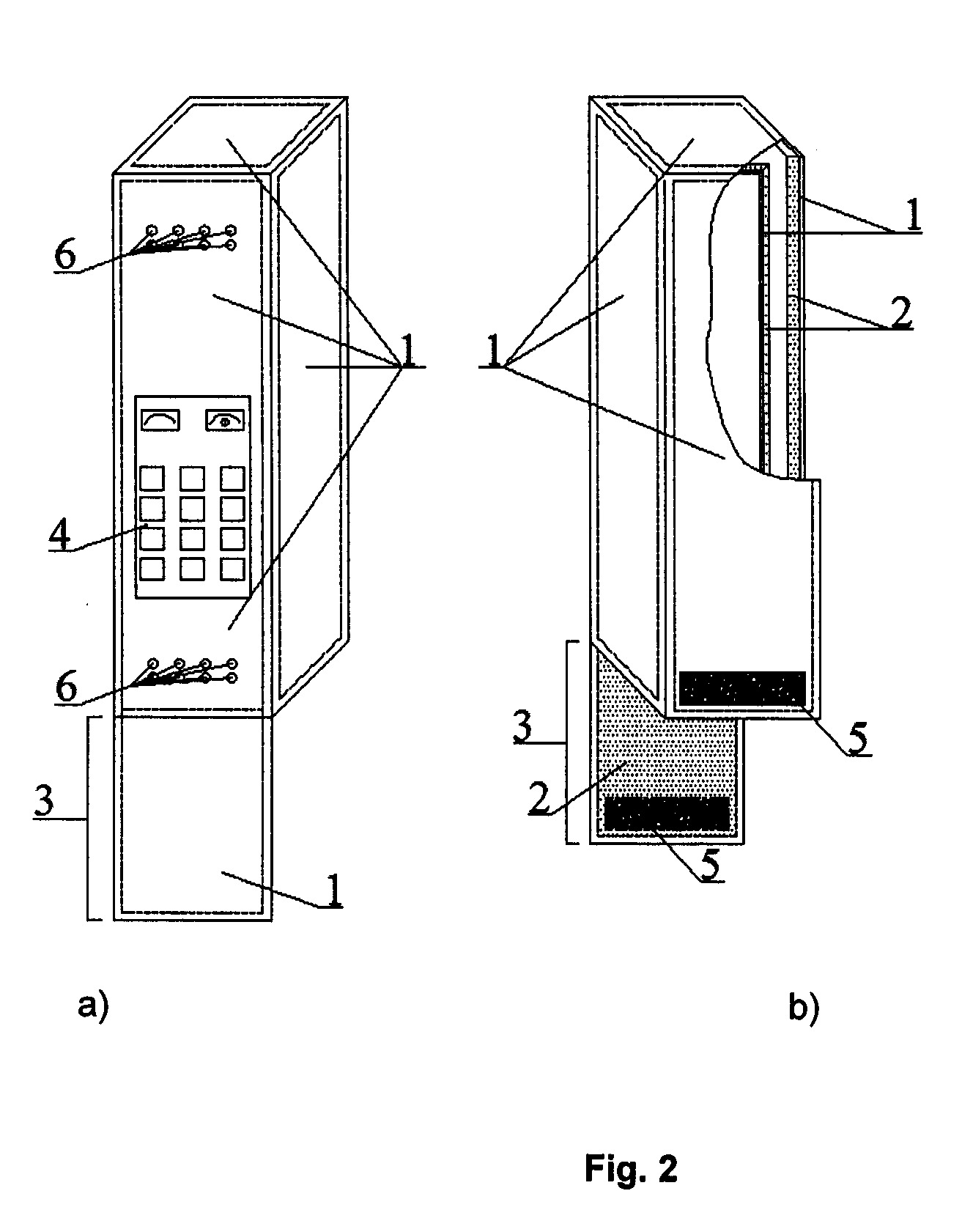

[0012] Fig. 2 yra šio išradimo mobiliojo telefono dėklo aksonometrinis vaizdas su pjūviu:
[0013] a) priekinės sienelės vaizdas,
[0014] b) galinės sienelės vaizdas.
[0015] Pagrindinis mobiliojo telefono dėklo elementas yra dvisluoksnė medžiaga, kurios išorinę pusę sudaro aliuminizuota folija, o vidinę pusę - gumos sluoksnis.
[0016] Mobiliojo telefono dėklą sudaro dvisluoksnė medžiaga: išorinėje pusėje - vienuolikos µm aliuminizuota folija 1, vidinėje pusėje - dviejų mm storio guma 2. Priekinę mobiliojo telefono dalį sudaro dangtelis 3 apačioje, po aštuonias akutes 6 dėklo viršuje ir apačioje, vieną trečiąją priekinės dalies užima permatomas plastikinis ekranas 4 klaviatūrai. Galinę mobiliojo telefono dėklo dalį sudaro: dangtelio 3 vidinėje dalyje esanti lipni juostelė 5, išorinėje dėklo dalies apačioje esanti kita lipni juostelė 5. Veikiant mobiliajam telefonui dėkle susidaro jo skleidžiama elektromagnetinė spinduliuotė 8, atsispindėjusi elektromagnetinė spinduliuotė 7, sugerta elektromagnetinė spinduliuotė 9, išorę pasiekusi elektromagnetinė spinduliuotė 10.
[0017] DĖKLO VEIKIMO PRINCIPAS
[0018] Mobiliajam telefonui veikiant (skambant) uždarytame dėkle su dangteliu (3) dėklo apačioje ir lipniomis juostelėmis (5), plastikiniu permatomu ekranu (4) klaviatūrai, paspaudus mobiliojo telefono atsiliepimo mygtuką ir pridėjus telefono garsiakalbį prie ausies, mobiliojo telefono esančio sukurtame dėkle visa skleidžiama elektromagnetinė spinduliuotė (8) įeina į dėklo vidinį gumos (2) paviršių ir joje dalis elektromagnetinės spinduliuotės nuslopsta (9), likusi dalis sklinda skirtingomis kryptimis: viena elektromagnetinės spinduliuotės dalis praėjusi pro gumos sluoksnį atspindi nuo vienuolikos µm aliuminizuotos folijos (1) ir nuo plastikinio ekrano (4), įeina atgal į gumos paviršių ir grįžta i dėklą beveik visiškai nuslopinta (7); kita elektromagnetinės spinduliuotės (10) dalis prasiskverbia pro aliuminizuotoje folijoje padarytas 0,45 mm dydžio akutes (6), kad užtikrintų kokybišką ryšį.
1. Mobiliojo telefono dėklas, turintis uždaromą dangtelį, lipnias juosteles, akutes prie garsiakalbio ir mikrofono bei plastikinį permatomą ekraną klaviatūrai, besiskiriantis tuo, yra kad pagrindinė ekranuojanti medžiaga yra dvisluoksnė, kurią išorinėje pusėje sudaro aliuminizuota folija, o vidinėje pusėje - gumos sluoksnis.
2. Mobiliojo telefono dėklas, pagal 1 punktą besiskiriantis tuo, kad dėklo priekinėje dalyje yra po 8 akutes ties mobiliojo telefono mikrofonu ir garsiakalbiu.
3. Mobiliojo telefono dėklas, pagal 2 punktą besiskiriantis tuo, kad akutės skersmuo 0,45 mm.
4. Mobiliojo telefono dėklas, pagal 1 punktą besiskiriantis tuo, kad uždarymo dangtelis yra dėklo apačioje.
