[LT] Išradimas skirtas palengvinti krovinių gabenimą ir gali būti panaudotas įvairiuose pramonės šakose, kuriose gali būti kraunami ir gabenami įvairūs gaminiai, pavyzdžiui, gatava produkcija, dėžės, ritiniai, paketai, baldų detalės, medienos ruošiniai ir pan. Kartoninį padėklą sudaro viršutinė plokštė ir keletas apatinių plokščių, tarp kurių išdėstytos ypač lengvos ir ypač tvirtos tuščiavidurės klijuotos atramos. Tuščiavidurės atramos, esančios tarp viršutinės ir apatinės plokščių, yra sudarytos iš gofruoto kartono klijuotų sluoksnių, kurių sudedamoji dalis - kartono vamzdeliai, siekiant didesnio atsparumo gniuždymui, yra išdėstyti vertikaliai. Gaminant karto padėklą, pirmiausia pagaminamos pailgos tuščiavidurės atramos iš gofruoto kartono. Atramos gaminamos vyniojant gofruoto kartono juostą ant metalinės arba kitokios medžiagos formos, vyniojant juostą ant formos iki atrama pasieks reikiamus matmenis. Vyniojant juostą ant jos paviršiaus purškiami arba tepami klijai. Vyniojant gofruotą kartoną ant formos reikia išlaikyti vienodą juostos tempimo greitį ir tempimo jėgą.
[EN] The invention is related to transportation of loads and can be used in different fields of industry where can be loaded and transported different loads, such as fishing goods, boxes, rolls, packages, furniture parts, wood blanks, and etc. Cardboard pallet consists of top panel and several lower boards; in between it is set light and rigid hollow boned support. The boned support, located between upper and lower plates are made of corrugated cardboard glued layers, which components are cardboard tubes, in order to increase resistance to compression are positioned vertically. In production of cardboard pallet, at first is produced elongated hollow supports of corrugated cardboard. The supports are made by wrapping the strip of corrugated cardboard on to metal or other material form, wrapping the strip on the form till the support reaches required size. While the strip is winded on its surface is sprayed or applied the adhesives. Wrapping corrugated cardboard on to form it is needed to keep uniform strip stretching rate and tensile strength.
[0001] Išradimas skirtas palengvinti krovinių gabenimą ir gali būti panaudotas įvairiose pramonės šakose, kuriose gali būti kraunami ir gabenami įvairus gaminiai, pavyzdžiui, gatava produkcija, dėžės, ritiniai, paketai, baldų detalės, medienos ruošiniai ir pan .
[0002] Yra žinomi įvairūs kartoniniai padėklai skirti krovinių gabenimui. Tarp žinomų analogų artimiausias padėklas aprašytas Europos patente EP 1 588 952. Šiame patente aprašyto kartoninio padėklo atramos sudarytos iš kartono vamzdelių. Šitaip pagaminto padėklo trūkumai yra šie: nepakankamas kraulumas, per mažas atsparumas ir per didelis svoris.
[0003] Mūsų siūlomo išradimo tikslas yra sukurti didesnio kraulumo ir didesnio mechaninio atsparumo kartoninį padėklą, taip pat sukurti įvairaus kraulumo padėklų seriją.
[0004] Šis tikslas pasiekiamas naudojant ypač lengvas ir ypač tvirtas tuščiavidures klijuotas atramas, pagamintas iš gofruoto kartono sluoksnių, o atramų vidinėje ertmėje įmontuojami vienas ar daugiau cilindriniai kartoniniai intarpai, sudaryti iš gofruoto kartono klijuotų sluoksnių, kurių aukštis yra toks, kad jie remiasi tiek į viršutinės, tiek į apatinės plokštės vidinius paviršius.
[0005] Be to, viršutinės ir apatinės plokščių vidiniame paviršiuje kartoninių atramų klijavimo vietose yra perforuotos angos, kurių gylis yra nuo 2,0 iki 4,0 mm, o diametras - nuo 1,0 iki 3,0 mm. Taip pat padėklo viršutinių ir apatinių plokščių vidiniame paviršiuose yra įgilinimas tam, kad į jį tilptų atramų viršutinis ir apatinis galai, kurio gylis nuo 2,0 iki 4,0 mm, o tų įgilinimų paviršiuose yra perforuotos angos, kurių gylis yra nuo 2,0 iki 4,0 mm.
[0006] Kartoninio padėklo gamybos būdo naujumas susijęs su gofruoto kartono klijuotų atramų gamyba. Gaminant gofruoto kartono klijuotas atramas, juostos tempimo greitis turi būti visuose taškuose vienodas ir turi būti nuo 0,2 m/s iki 0,5 m/s ribose, o gofruoto kartono juostos tempimo jėga turi būti ne didesnė kaip 3,0 kG ir turi būti išlaikyta vienoda viso tempimo proceso metu.
[0007] Išradimo esmei paaiškinti pridedami brėžiniai:

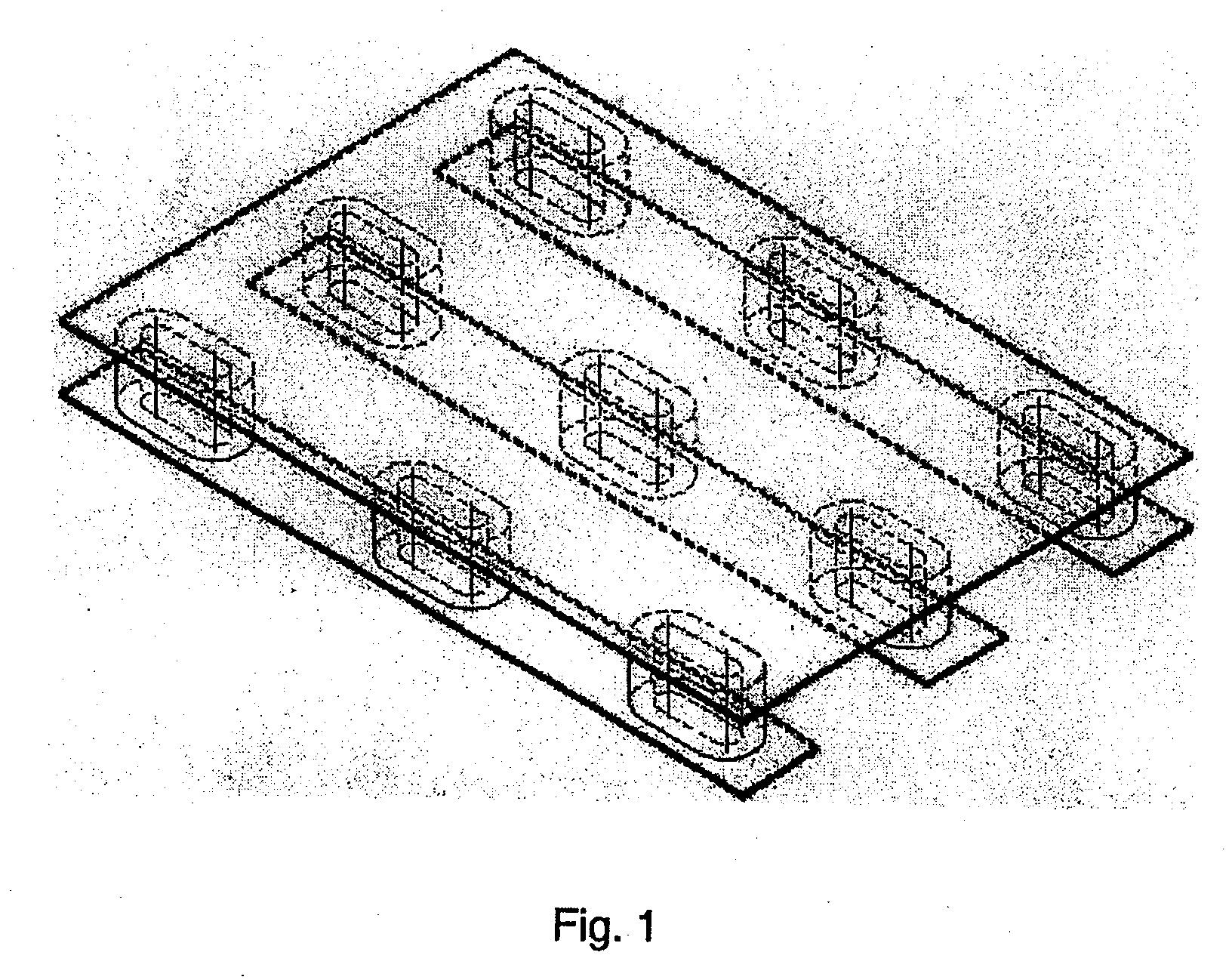

[0008] Fig. 1 pateiktas izometrinis padėklo vaizdas;
[0009] Fig. 2 - tuščiavidurės gofruoto kartono atramos izometrinis vaizdas;
[0010] Fig. 3 - vidinės cilindrinės gofruoto kartono atramos izometrinis vaizdas;

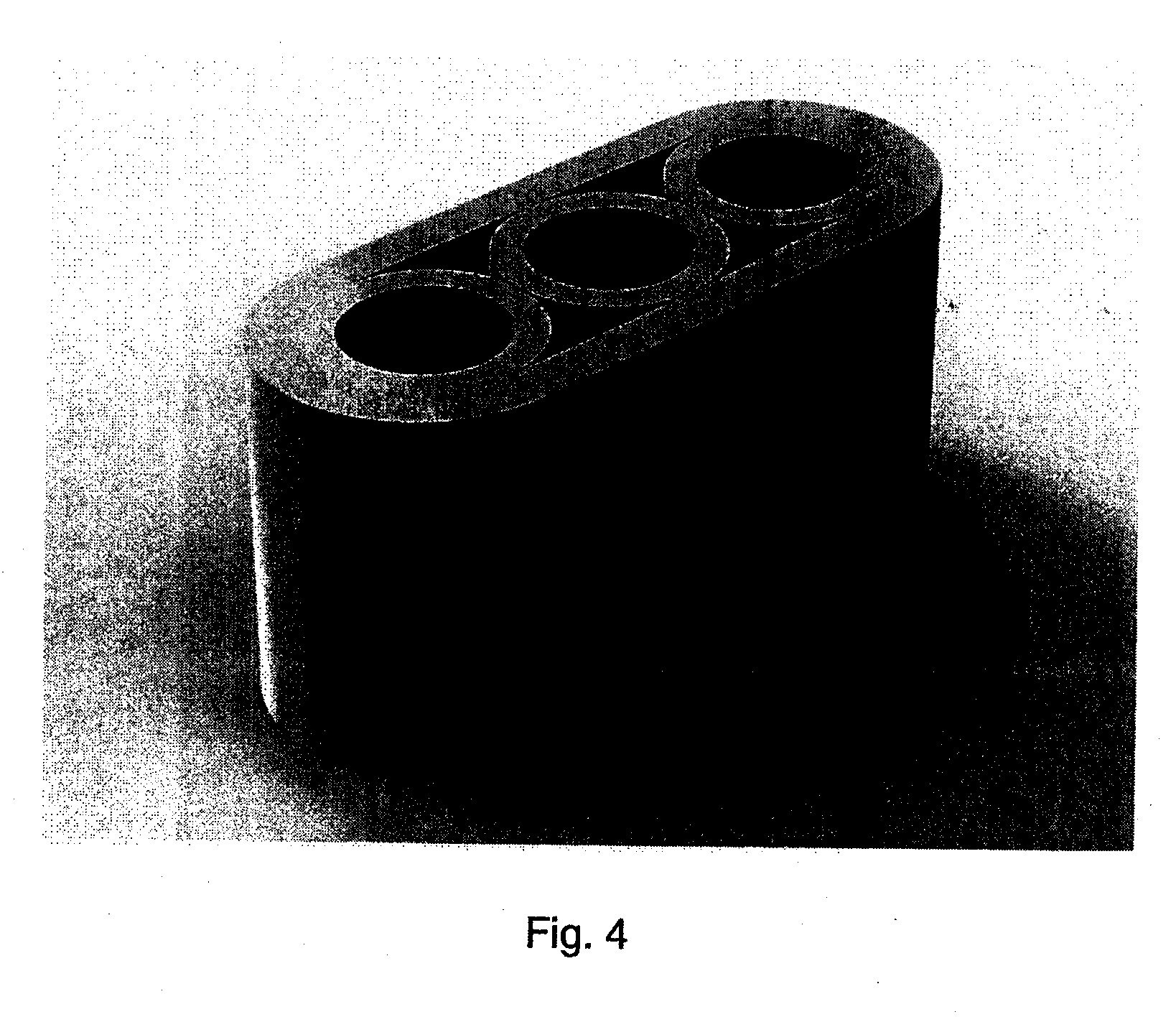

[0011] Fig. 4 - tuščiavidurės atramos su gofruoto kartono cilindrais, įmontuotais atramos vidinėje ertmėje, izometrinis vaizdas.
[0012] Kartoninį padėklą sudaro viršutinė plokštė ir keletas apatinių plokščių, tarp kurių išdėstytos ypač lengvos ir ypač tvirtos tuščiavidurės klijuotos atramos. Izometrinis padėklo vaizdas pateiktas fig. 1. Tuščiavidurės atramos, esančios tarp viršutinės ir apatinės plokščių, yra sudarytos iš gofruoto kartono klijuotų sluoksnių, kurių sudedamoji dalis - kartono vamzdeliai, siekiant didesnio atsparumo gniuždymui, yra išdėstyti vertikaliai. Tuščiavidurės atramos bendras vaizdas pateiktas fig. 2.
[0013] Priklausomai nuo reikiamo kraulumo, kartoninio padėklo konstrukcijoje gali būti naudojamos vien tuščiavidurės atramos. Norint pasiekti didesnį kraulumą, vidinėje tuščiavidurėje atramos ertmėje gali būti panaudota viena arba daugiau vidinių cilindrinių klijuoto gofruoto kartono intarpų, kurių konstrukcija yra tokia pati kaip tuščiavidurių atramų, tik jų matmenys turi būti tokie, kad jos tilptų tuščiavidurių atramų vidinėje ertmėje. Cilindrinių intarpų aukštis turi būti toks, kad jie remtųsi tiek į viršutinės, tiek į apatinės plokštės vidinį paviršių. Cilindrinių vidinių atramų bendras vaizdas parodytas fig. 3, o jų padėtis tuščiavidurių atramų vidinėje ertmėje parodyta fig. 4.
[0014] Cilindrines atramas galima naudoti ir vietoje pagrindinių tuščiavidurių klijuotų gofruoto kartono atramų.
[0015] Siekiant visos konstrukcijos didesnio monumentalumo ir vientisumo, viršutinėje ir apatinėje atramose, toje vietoje, kur liečiasi atramų galai su vidiniais padėklų paviršiais yra perforuotos angos, kurių gylis 2 - 4 mm, o diametras - iki 4 mm. Tų perforacijų tikslas yra užpildyti perforuotas ertmes klijais, tuo pasiekiant didesnį visos konstrukcijos standumą, vientisumą ir monolitiškumą.
[0016] Kartoninės padėklų atramos išlaiko tiek vidutinio svorio, tiek ir sunkius krovinius. Atlikti padėklų bandymai patvirtino šių gaminių tvirtumą. Ne mažiau svarbi ir kita gaminio savybė - atsparumas drėgmei. Padidinto atsparumo drėgmei medžiagų naudojimas, kartono sluoksniuotumas leidžia eksploatuoti gaminį esant įvairioms aplinkos sąlygoms.
[0017] Siekiant priimti geriausią sprendimą, padėklo patikimumas buvo patikrintas realiomis naudojimo sąlygomis. Kartoniniai padėklai gaminami iš antriniam perdirbimui tinkamų medžiagų. Jie gali būti perdirbami kartu su kitais kartoniniais gaminiais. Deginant padėklus, į aplinką neišsiskiria kenksmingos medžiagos.
[0018] Svarbiausi siūlomų padėklų privalumai yra šie:
[0019] • mažas pakuotės svoris;
[0020] • nereikalingas padėklų dezinfekavimas nuo vabzdžių;
[0021] • patogus sandėliavimas;
[0022] • paprastas norimo dydžio padėklų paruošimas;
[0023] • tinkamumas antriniam perdirbimui.
[0024] Kartoninio padėklo kraulumas yra adekvatus medinio padėklo kraulumui.
[0025] Kartoninio padėklo gamybos būdas yra toks:
[0026] Siūlomo padėklo gamybai reikalingos tik dviejų rūšių žaliavos: paprastas gofruotas kartonas ir karbamidiniai klijai.
[0027] Pirmiausia pagaminamos pailgos tuščiavidurės atramos iš gofruoto kartono. Atramos gaminamos vyniojant gofruoto kartono juostą ant metalinės arba kitokios medžiagos formos, vyniojant juostą ant formos iki atrama pasieks reikiamus išmatavimus. Vyniojant juostą ant jos paviršiaus purškiami arba tepami klijai. Vyniojant gofruotą kartoną ant formos reikia išlaikyti vienodą juostos tempimo greitį, kuris turi būti nuo 0,2 m iki 0,5 m per sekundę. Tempimo jėga taip pat turi būti visą tempimo laiką vienoda ir neviršytų 3,0 kG.
[0028] Esant nevienodam juostos tempimo greičiui arba nevienodai tempimo jėgai gali būti deformuoti gofruoto kartono vamzdeliai ir to pasėkoje atramos praras dalį savo atsparumo.
[0029] Toliau suformuotas atramų ruošinys pjaustomas į reikalingo ilgio atramas. Po to gofruoto kartono atramos apdorojamos termiškai.
[0030] Gaminant patį padėklą atramos uždedamos ant apatinės plokštės vidinio paviršiaus perforuotų vietų, kurios turi būti visiškai užpildytos klijais. Tokiu pačiu būdu viršutinė plokštė uždedama ant atramų.
[0031] Jeigu abiejų plokščių perforuoti paviršiai bus gerai užpildyti klijais, dėl to mes gausime standžią monolitinę vientisą konstrukciją, pasižyminčią dideliu atsparumu.
[0032] Surinkti kartoniniai padėklai apdorojami termiškai, o po to impregnuojami. Priklausomai nuo pakrovimo ir transportavimo sąlygų kartoninį padėklą galima naudoti kaip vienkartinį arba jį galima naudoti daug kartų.
[0033] Tokie kartoniniai padėklai gali atlaikyti labai didelį svorį: statinis kraulumas siekia 18 tonų, o dinaminis iki 1200 kg.
[0034] Kartoniniai padėklai taip pat atitinka ekologinius reikalavimus: panaudoti padėklai gali būti perdirbami kaip antrinė žaliava popieriaus ir kartono pramonėje.
1. Kartoninis padėklas, turintis viršutinę ir apatinę kartono plokštes, klijais sujungtas su tarp jų esančiomis kartoninėmis atramomis, b e s i s k i r i a n t i s tuo, kad pailgos tuščiavidurės kartoninės atramos yra klijuotos iš gofruoto kartono sluoksnių.
2. Kartoninis padėklas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad atramų vidinėje ertmėje yra įmontuoti vienas ar daugiau cilindriniai kartoniniai intarpai, sudaryti iš gofruoto kartono klijuotų sluoksnių, kurių aukštis turi būti toks, kad jie remtųsi tiek į viršutinės, tiek į apatinės plokštės vidinius paviršius.
3. Kartoninis padėklas pagal 1, 2 punktus, b e s i s k i r i a n t i s tuo, kad viršutinės ir apatinės plokščių vidiniame paviršiuje kartoninių atramų klijavimo vietose yra perforuotos angos, kurių gylis yra nuo 2,0 iki 4,0 mm, o diametras - nuo 1,0 iki 3,0 mm.
4. Kartoninis padėklas pagal 1, 2, 3 punktus, b e s i s k i r i a n t i s tuo, kad padėklo viršutinių ir apatinių plokščių vidiniame paviršiuose yra įgilinimas tam, kad į jį tilptų atramų viršutinis ir apatinis galai, kurio gylis nuo 2,0 iki 4,0 mm.
5. Kartoninis padėklas pagal 1, 2, 3, 4 punktus, b e s i s k i r i a n t i s tuo, kad padėklo viršutinėje ir apatinėje plokštėse esančių įgilinimų paviršiuose yra perforuotos angos, kurių gylis yra nuo 2,0 iki 4,0 mm.
6. Kartoninio padėklo gamybos būdas, b e s i s k i r i a n t i s tuo, kad, gaminant gofruoto kartono klijuotas atramas, juostos tempimo greitis turi būti visuose taškuose vienodas ir turi būti nuo 0,2 m/s iki 0,5 m/s ribose.
7. Kartoninio padėklo gamybos būdas pagal 6 punktą, b e s i s k i r i a n t i s tuo, kad gofruoto kartono juostos tempimo jėga turi būti ne didesnė kaip 3,0 kG ir turi būti išlaikyta viso tempimo proceso metu.
