[LT] Išradimas yra priskirtas kėlimo-nuleidimo įrenginiams, konkrečiai gali būti naudojamas žmonių pakėlimui-nuleidimui, ypač turinčių negalią, taip pat gali būti naudojamas kroviniams kelti-nuleisti Siekiant sumažinti elektros sąnaudas, padidinti kėlimo saugumą bei keliamąją galią, keltuve, susidedančiame iš vertikalaus rėmo (1) su kreipiančiosiomis (2), prie kurių judamai pritvirtinta kabina (3), pakėlėjo ir valdymo sistemos, pakėlėjas susideda iš hidrostotelės (12), prie kurios yra prijungtas hidrocilindras (5), kuris skriemulių (8) pagalba sujungtas su grandinėmis (9), kurios viename gale yra pritvirtintos rėmo (1) apatinėje dalyje, o kitame – prie kabinos (3) nugarinės sienelės (10), prie kurios taip pat pritvirtintas avarinis stabdymo mechanizmas (17). Be to, hidrostotelė (12) susideda iš elektros variklio (13) sujungto su hidrosiurbliu (14), kurio įsiurbimo vamzdelis panardintas hidraulinio skysčio rezervuare, o išmetimo vamzdelis sujungtas su vožtuvu (15), kuris prijungtas prie hidrocilindro (5). Taip pat avarinis stabdymo mechanizmas (17) susideda iš korpuso (18), ant kurio ašies užmauti du skriemuliai, iš kurių vienas yra išcentrinis (19), turintis įtvirtintą strypelį (20), kitas skriemulys (21) yra su dvejais kabliukais (22), įtvirtintais skriemulio (21) priešingose pusėse ant ašelių, apie kurias turi galimybę sukiotis.
[EN] The invention is related to lifting and lowering equipment for lifting and lowering people, especially with disabilities, also can be used for load lifting-lowering. In order to reduce energy costs, increase security and load lifting power in the hoist, consisting of the vertical frame (1) with the guides (2) to which movable is attached a cab (3), lift and management system consists of hydro stop (12) to which is connected hydro cylinder (5), which by pulley (8) is connected with chains (9), which is attached to one end of the frame (1) in the lower part, and the other - to the back wall (10) of the cab (3) to which also is fastened an emergency stop mechanism (17). In addition, hydro stop (12) consists of an electric motor (13) connected to the hydropump (14), which suction tube is submerged into hydraulic liquid tank and the exhaust pipe is connected to a valve (15) which is connected to the hydro cylinder (5). Also an emergency stop mechanism (17) comprising a housing (18), on which axis are skewered two pulleys, one of which is centrifugal (19), with fixed rod (20), the other pulley (21) is with two hooks (22) fixed in the pulleys (21) on opposite sides of the axis, on which it have the ability to rotate.
[0001] Išradimas yra priskirtas kėlimo-nuleidimo įrenginiams, konkrečiai gali būti naudojamas žmonių pakėlimui-nuleidimui, ypač turinčių negalią, taip pat gali būti naudojamas kroviniams kelti-nuleisti.
[0002] Yra žinomas keltuvas, turintis vertikalų stovą, kuriuo grandininės pavaros pagalba juda karietėlė, turinti besisukiojančią platformą ir jos permetimo mechanizmą, susidedantį iš prispaudimo elemento, kuris pastatytas ant platformos ir atraminio elemento, įtvirtinto stove, kur prispaudimo elementas susideda iš kronšteino, su įtvirtintu ant jo galiniu išjungėju ir ritinėlio, besijungiančio su kabliu, be to kronšteinas gali judėti vertikaliai stovo atžvilgiu (žiūr. TSRS patentas Nr. 1689273, B 66 B 9/00,1991).
[0003] Yra žinomas keltuvas susidedantis iš vertikalaus stovo su kreipiančiosiomis, prie kurio judamai šliaužiklio pagalba pritvirtinta platforma, pakėlėjo ir valdymo sistemos, kur pakėlėjas pagamintas sraigtinės perdavimo sistemos pavidale, kurią sudaro sraigtas su darbine veržle, įtvirtinta šliaužiklyje ir trapecinio diržo pavara, susidedančią iš variklio, dviejų trapecinių diržų ir dviejų skriemulių, iš kurių vienas įtaisytas ant variklio veleno, o kitas ant sraigto, sujungtų lygiagrečiais trapeciniais diržais ( LT 5014 , B 66 B 11/04, 2003).
[0004] Nurodytas prototipas yra nepatogus tuo, kad gali kelti tik iki pirmo aukšto balkono, didelės elektros sąnaudos, greitis ir kėlimo galia tiesiogiai priklauso nuo variklio galingumo.
[0005] Išradimo tikslas yra sumažinti elektros sąnaudas, padidinti kėlimo saugumą bei keliamąją galią.
[0006] Išradimo tikslas yra pasiekiamas tuo, kad keltuve, susidedančiame iš vertikalaus rėmo su kreipiančiosiomis, prie kurių judamai pritvirtinta kabina, pakėlėjo ir valdymo sistemos, pakėlėjas susideda iš hidrostotelės, prie kurios yra prijungtas hidrocilindras, kuris skriemulių pagalba sujungtas su grandinėmis, kurios viename gale yra pritvirtintos rėmo apatinėje dalyje, o kitame - prie kabinos nugarinės sienelės, prie kurios taip pat pritvirtintas avarinis stabdymo mechanizmas. Taip pat, hidrostotelė susideda iš elektros variklio sujungto su hidrosiurbliu, kurio įsiurbimo vamzdelis panardintas hidraulinio skysčio rezervuare, o išmetimo vamzdelis sujungtas su vožtuvu, kuris prijungtas prie hidrocilindro, o avarinis stabdymo mechanizmas susideda iš korpuso, ant kurio ašies užmauti du skriemuliai, iš kurių vienas yra išcentrinis, turintis įtvirtintą strypelį, kitas skriemulys yra su dvejais kabliukais, įtvirtintais skriemulio priešingose pusėse ant ašelių, apie kurias turi galimybę sukiotis.
[0007] Išradimo esmė yra pavaizduota figūrose.

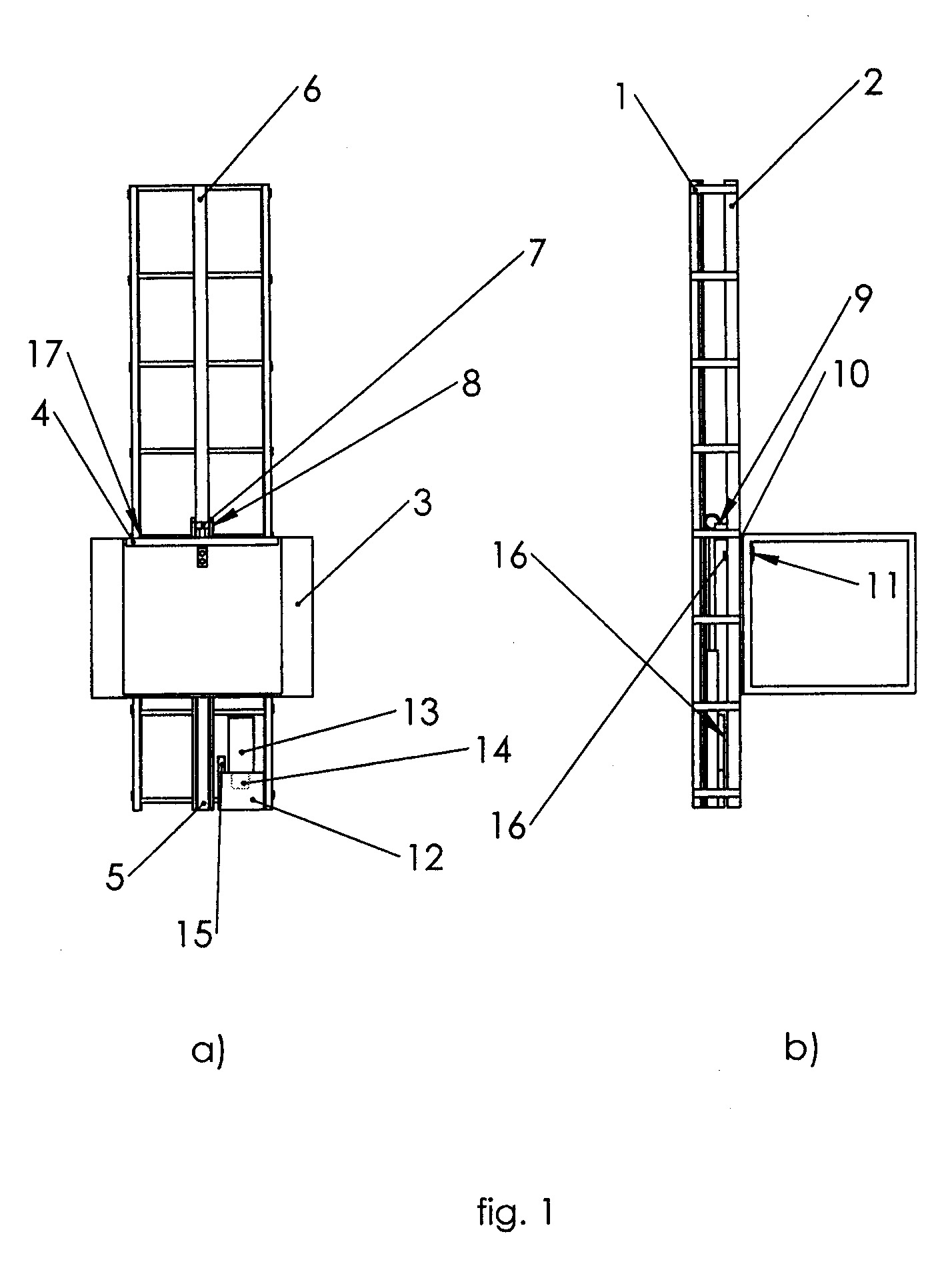

[0008] 1 fig. pavaizduota principinė keltuvo schema: a) vaizdas iš priekio, b) vaizdas iš šono.

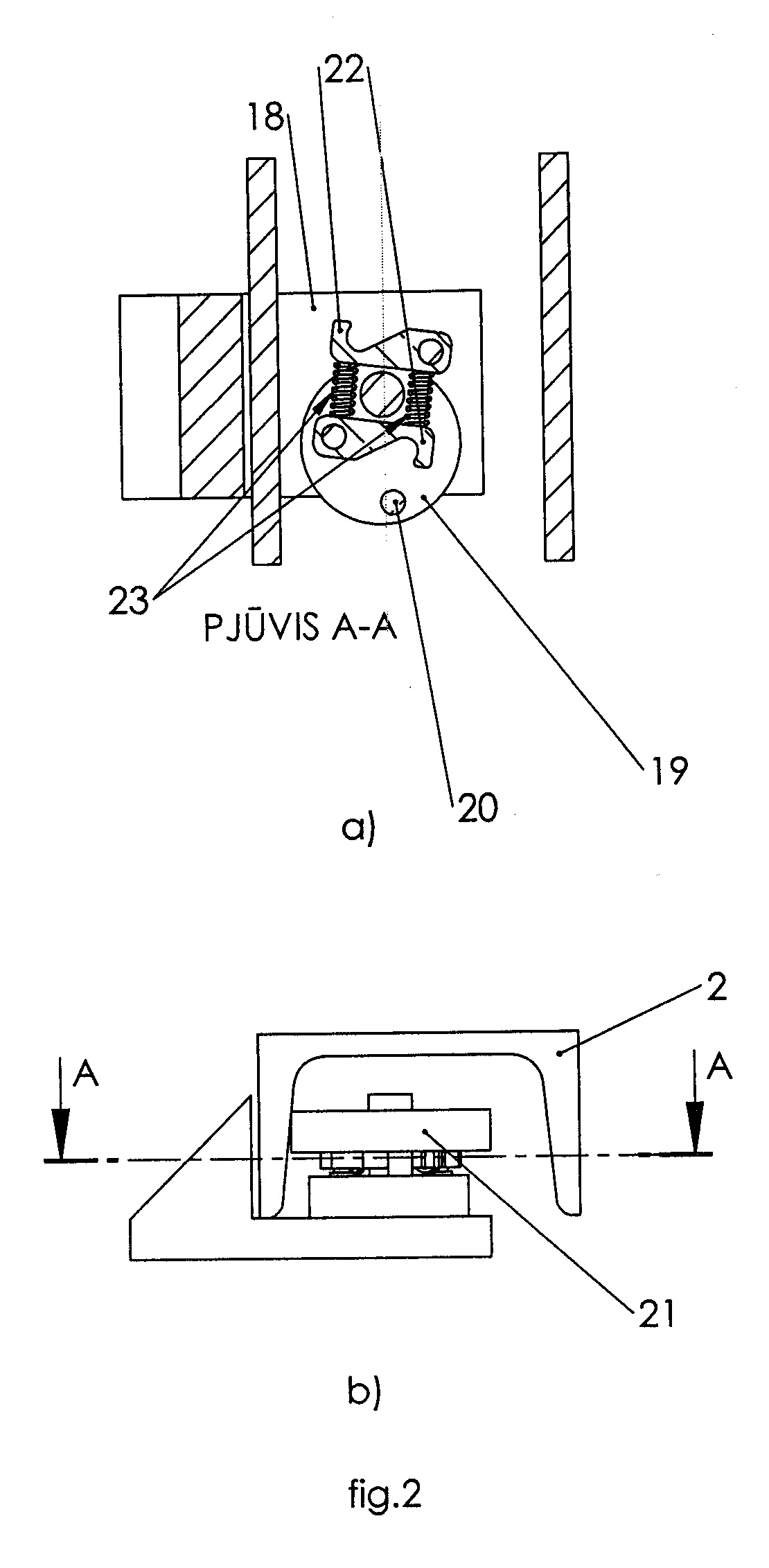

[0009] 2 fig. pavaizduota principinė avarinio stabdymo mechanizmo schema: a) pjūvis A-A, b) vaizdas iš viršaus.
[0010] Sistemą sudaro rėmas 1 su kreipiančiosiomis 2, kuriose judamai įtvirtinta kabina 3 su priekyje įėjimo anga ir užtvaru 4. Pakėlėjas susideda iš hidrocilindro 5, kurio vienas galas yra nejudamai įtvirtintas prie rėmo 1, kitas galas judamai pritvirtintas prie hidrocilindro kreipiančiosios 6. Ant hidrocilindro 5 judamai pritvirtinto galo yra užtvirtinta skriemulių blokas, susidedantis iš ant skersinio 7 galų užmautais skriemuliais 8 , ant kurių apjuostos grandinės 9, kurių vieni galai pritvirtinti rėmo 1 apačioje, o kiti galai prie kabinos 3 užpakalinės sienelės 10 . Pakėlėjas yra valdomas mygtukais mygtukų bloke 11, esančiais kabinos 3 viduje, kurie elektriškai sujungti su hidrostotele 12, susidedančia iš elektros variklio 13 , hidrosiurblio 14 ir vožtuvo 15 ir ant kreipiančiųjų 2 rėmo 1 pritvirtintais galiniais išjungėjais 16. Prie kabinos 3 galinės sienelės 10 yra pritvirtintas avarinis sustojimo mechanizmas 17, kuris susideda iš korpuso 18, išcentrinio skriemulio 19 su strypeliu 20, skriemulio 21 su kabliukais 22 bei spyruoklėmis 23.
[0011] Keltuvas dirba taip.
[0012] Įėjus į kabiną 3 uždaromas užtvaras 4. Paspaudus atitinkamą mygtuką, mygtukų bloke11, įjungiamas elektros variklis 13, kuris suka hidrosiurblį 14. Hidraulinis skystis, esantis rezervuare (figūroje nepavaizduota) yra pumpuojamas į hidrocilindrą 5. Veikiamas slėgio, hidrocilindro stūmoklis veikia grandines 9, kurios kelia kabiną 3 aukštyn. Kėlimas sustabdomas reikiamoje padėtyje galinio išjungėjo 16 pagalba, kuris išjungia elektros varikį 13. Tuomet pakeliamas užtvaras 4 ir išeinama iš kabinos 3. Nuleidimas vyksta mygtukų bloke 11 paspaudus atitinkama mygtuką, tuomet atidaromas vožtuvas 15. Hidraulinis skystis išteka iš hidrocilindro 5 ir stūmoklis leidžiasi žemyn. Kabina 3 leidžiasi žemyn iki reikiamos padėties ir sustabdoma galinio išjungėjo 16 pagalba, kuris uždaro vožtuvą 15. Pakeliamas užtvaras 4 ir žmogus išeina iš kabinos. Keltuvo gedimo atveju, kabiną 3 nuo kritimo apsaugo avarinis stabdymo mechanizmas 17. Krentant kabinai 3, skriemulys 21 smarkiai įsukamas, o ant jo esantys kabliukai 22, veikiami išcentrinės jėgos, atsilenkia ir vienas iš jų , esantis tuo momentu arčiau strypelio 20, užsikabina už jo tuo pasukdamas išcentrinį skriemulį 19, kuris korpusą 18 prispaudžia prie kreipiančiosios 2 ir taip sustabdo kabiną 3. Normaliame kėlimo rėžime kabliukai yra prilaikomi spyruoklėmis 23.
[0013] Palyginus su prototipu, naujas techninis sprendimas, dėka hidrostotelės įrengimo, avarinio stabdymo mechanizmo įrengimo, įgalina sumažinti elektros sąnaudas, padidinti kėlimo saugumą bei keliamąją galią.
1. Keltuvas, susidedantis iš vertikalaus rėmo su kreipiančiosiomis, prie kurių judamai pritvirtinta kabina, pakėlėjo ir valdymo sistemos, b e s i s k i r i a n t i s tuo, kad pakėlėjas susideda iš hidrostotelės, prie kurios yra prijungtas hidrocilindras, kuris skriemulių pagalba sujungtas su grandinėmis, kurios viename gale yra pritvirtintos rėmo apatinėje dalyje, o kitame - prie kabinos nugarinės sienelės, prie kurios taip pat pritvirtintas avarinis stabdymo mechanizmas.
2. Keltuvas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad hidrostotelė susideda iš elektros variklio, sujungto su hidrosiurbliu, kurio įsiurbimo vamzdelis panardintas hidraulinio skysčio rezervuare, o išmetimo vamzdelis sujungtas su vožtuvu, kuris prijungtas prie hidrocilindro.
3. Keltuvas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad avarinis stabdymo mechanizmas susideda iš korpuso, ant kurio ašies užmauti du skriemuliai, iš kurių vienas yra išcentrinis, turintis įtvirtintą strypelį, kitas skriemulys yra su dvejais kabliukais, įtvirtintais skriemulio priešingose pusėse ant ašelių, apie kurias turi galimybę sukiotis.
