[LT] Pasiūlymas yra iš puslaidininkinės elektronikos srities, o būtent - automatikos bei signalų keitiklių technikos, ir gali būti vartojamas elektroninėse automatikos sistemose, skaitmeninio kodo signalų keitimui į kitą skaitmeninį kodą, skaičiavimo technikoje, o taip pat įvairiuose signalų apdorojimo įrenginiuose ir t. t. Pasiūlytame dvejetainiame Grėjaus kodo keitiklyje yra panaudoti puslaidininkiniai tetrodai ir dviejų galvaniškai atskirtų „ žemių “ - nulinio potencialo šynų schemotechninis principas. Palyginus su analogu šis dvejetainis Grėjaus kodo keitiklis pasižymi santykinai paprastesne schema ir didesne greitaveika.
[EN] The proposal is in the field of semiconductor electronics, namely- automation and signal transducer technology, and can be used in electronic automation systems, digital signal conversion to another numerical code, computing applications, as well as various signal processing devices. In the proposed binary Gray code converter the semiconductor tetrodes and two galvanic ally isolated “grounds”- zero potential buses schematic principle are used. Compared to analogue, this binary Gray code converter is characterized by a relatively simple and straightforward scheme and higher speed rate.
[0001] Pasiūlymas yra iš puslaidininkinės elektronikos srities, o būtent – automatikos bei signalų keitiklių technikos, ir gali būti vartojamas elektroninėse automatikos sistemose, skaitmeninio kodo signalų keitimui į analoginį signalą, o taip pat įvairiuose signalų apdorojimo įrenginiuose, ir t. t.
[0002] Analogas yra sudarytas iš n pagrindinių ir (n – 1) papildomų puslaidininkinių tetrodų, apkrovos rezistoriaus, n srovės šaltinių, n dvipolių tranzistorių n–p–n laidumo ir n dvipolių tranzistorių p–n–p laidumo, dviejų maitinimo įtampos šaltinių, bei (n – 1) srovę ribojančių rezistorių. Pagrindinių tetrodų kolektoriai yra sujungti su atitinkamų srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungti su "žeme" – nulinio potencialo šina, emiteriai yra sujungti su "įžemintu" apkrovos rezistoriumi – įrenginio pagrindiniu analoginiu išėjimu, bazių antrieji išvadai yra sujungti su dvipolių tranzistorių emiteriais, kurių bazės yra sujungtos su "žeme", o n–p–n ir p–n–p tranzistorių kolektoriai yra sujungti su atitinkamo įtampos šaltinio atitinkamu poliumi "+" ir "–", kurių antrieji poliai yra sujungti su "žeme". Pagrindinių tetrodų, išskirus pirmojo, bazių pirmieji išvadai yra sujungti su atitinkamų (n – 1) papildomų tetrodų bazių antraisiais išvadais, kurių bazių pirmieji išvadai yra sujungti su įrenginio n skilčių skaitmeniniais Grėjaus kodo įėjimais, pradedant antrosios – jaunesniosios skilties įėjimu, o pirmojo pagrindinio tetrodo bazės pirmasis išvadas yra sujungtas su pirmosios – jauniausios skilties įėjimu. Papildomų tetrodų emiteriai per nuosekliai įjungtus srovę ribojančius rezistorius yra sujungti su atitinkamais įrenginio (n – 1) skilčių įėjimais, pradedant pirmąja skiltimi, o kolektoriai yra sujungti su atitinkamo įtampos šaltinio poliumi (А. С., SU 1487779 А1, ОПИСАНИЕ ИЗОБРЕТЕНИЯ – 31.03.87 г.).
[0003] Analogo trukumas yra santykinai sudėtinga schema su gana daug radiotechninių elementų. Kitas esminis analogo trukumas yra tai, kad nėra galimybės kontroliuoti skaitmeninių signalų būsenos įrenginio įėjimuose. Taip pat nėra tiesioginės galimybės veikti su skaitmeniniu dvejetainiu kodu.
[0004] Analogo trūkumams pašalinti, įrenginyje, sudarytame iš n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungti su "žeme" – nulinio potencialo šina, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, o antrasis pagrindinio apkrovos rezistoriaus išvadas yra sujungtas su "žeme", pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimų pirmosios skilties įėjimu, o antrasis išvadas – su dvipolio tranzistoriaus emiteriu, kurio bazė yra sujungta su "žeme", ir "įžeminto" maitinimo įtampos šaltinio, papildomai yra įjungtas antrasis apkrovos rezistorius, kurio vienas iš išvadų yra sujungtas su įtampos šaltinio "neįžemintu" poliumi, o kitas išvadas – su tranzistoriaus kolektoriumi ir įrenginio papildomu kontrolės išėjimu, pradedant antruoju ir visų kitų tetrodų bazių antrieji išvadai yra sujungti su tranzistoriaus emiteriu, o jų bazių pirmieji išvadai – su atitinkamais įrenginio įėjimų (n – 1) skilčių įėjimais, pradedant antrosios skilties įėjimu.
[0005] Kitame įrenginio variante, sudarytame iš n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimų pirmosios skilties įėjimu, o antrasis išvadas – su dviejų n–p–n ir p–n–p laidumo dvipolių tranzistorių emiteriais, kurių bazės yra sujungtos su pirmąja "žeme" – nulinio potencialo pirmąja šina, ir dviejų maitinimo įtampos šaltinių, kurių antrieji poliai yra sujungti su pirmąja "žeme", papildomai yra įjungti trys papildomi apkrovos rezistoriai, kurių pirmojo ir antrojo papildomų apkrovos rezistorių pirmieji išvadai yra sujungti su atitinkamų įtampos šaltinių pirmaisiais poliais, o antrieji išvadai – su atitinkamų tranzistorių kolektoriais, tarp kurių yra įjungti trečiojo papildomo apkrovos rezistoriaus – potenciometro kraštiniai išvadai, kurio vidurinis – judančio kontakto išvadas yra sujungtas su įrenginio papildomu kontrolės išėjimu, pagrindinio apkrovos rezistoriaus antrasis išvadas ir visų n srovės šaltinių antrieji poliai yra sujungti su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios "žemės", pradedant antruoju ir visų kitų tetrodų bazių antrieji išvadai yra sujungti su dviejų tranzistorių emiteriais, o jų bazių pirmieji išvadai – su atitinkamais įrenginio įėjimų (n – 1) skilčių įėjimais, pradedant antrosios skilties įėjimu.
[0006] Dar kitame įrenginio variante, sudarytame iš n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimų pirmosios skilties įėjimu, o antrasis išvadas – su pirmojo n–p–n arba p–n–p laidumo dvipolio tranzistoriaus emiteriu, kurio ir visų kitų (n – 1) tranzistorių bazės yra sujungtos su pirmąja "žeme" – nulinio potencialo pirmąja šina, ir maitinimo įtampos šaltinio, kurio antrasis polius yra sujungtas su pirmąja "žeme", papildomai yra įjungti n papildomi apkrovos rezistoriai, kurių pirmieji išvadai yra sujungti su įtampos šaltinio pirmuoju poliumi, o antrieji išvadai – su atitinkamų n tranzistorių kolektoriais ir įrenginio papildomais n kontrolės išėjimais, pradedant antruoju ir visų kitų tetrodų bazių antrieji išvadai yra sujungti su atitinkamų (n – 1) tranzistorių emiteriais, o jų bazių pirmieji išvadai – su atitinkamais įrenginio įėjimų (n – 1) skilčių įėjimais, pradedant antrosios skilties įėjimu.
[0007] Dar kitame įrenginio variante, sudarytame iš n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimų pirmosios skilties įėjimu, o antrasis išvadas – su pirmosios poros n–p–n ir p–n–p laidumo dvipolių tranzistorių emiteriais, kurių ir visų kitų (n – 1) porų tranzistorių bazės yra sujungtos su pirmąja "žeme" – nulinio potencialo pirmąja šina, ir dviejų maitinimo įtampos šaltinių, kurių antrieji poliai yra sujungti su pirmąja "žeme", papildomai yra įjungti (3·n) papildomi apkrovos rezistoriai, kurių n pirmųjų ir n antrųjų papildomų apkrovos rezistorių pirmieji išvadai yra sujungti su atitinkamų įtampos šaltinių pirmaisiais poliais, o antrieji išvadai – su atitinkamų n porų tranzistorių kolektoriais, tarp kurių yra atitinkamai įjungti n trečiųjų papildomų apkrovos rezistorių – potenciometrų kraštiniai išvadai, kurių viduriniai – judančio kontakto išvadai yra sujungti su įrenginio atitinkamais papildomais n kontrolės išėjimais, pagrindinio apkrovos rezistoriaus antrasis išvadas ir visų n srovės šaltinių antrieji poliai yra sujungti su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios "žemės", pradedant antruoju ir visų kitų tetrodų bazių antrieji išvadai yra sujungti su atitinkamų (n – 1) porų tranzistorių emiteriais, o jų bazių pirmieji išvadai – su atitinkamais įrenginio įėjimų (n – 1) skilčių įėjimais, pradedant antrosios skilties įėjimu.
[0008] Dar kitame įrenginio variante, sudarytame iš (n – 1) papildomų ir n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungi su pirmąja "žeme" – nulinio potencialo pirmąja šina, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, o apkrovos rezistoriaus antrasis išvadas – su pirmąja "žeme", papildomų tetrodų kolektoriai yra sujungti su maitinimo įtampos šaltinio pirmuoju poliumi, papildomai yra įjungtas n- tasis papildomas tetrodas, kurio kolektorius yra sujungtas su įtampos šaltinio pirmuoju poliumi, kurio antrasis polius yra sujungtas su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios "žemės", papildomų tetrodų emiteriai yra sujungti su atitinkamais pagrindinių tetrodų bazių pirmaisiais išvadais, kurių antrieji išvadai – su antrąja "žeme", o papildomų tetrodų bazių antrieji išvadai – su pirmąja "žeme", kurių bazių pirmieji išvadai – su atitinkamais įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimais.
[0009] Dar kitame įrenginio variante, sudarytame iš n pagrindinių ir pirmosios grupės (n – 1) papildomų puslaidininkinių tetrodų, kurių bazių pirmieji išvadai yra sujungti su atitinkamų (n – 1) pagrindinių, pradedant antruoju, tetrodų bazių antraisiais išvadais, pirmojo pagrindinio tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio Grėjaus kodo įėjimų pirmosios skilties įėjimu, n srovės šaltinių, pagrindinio apkrovos rezistoriaus, kurio pirmasis išvadas yra sujungtas su įrenginio pagrindiniu analoginiu išėjimu, o antrasis išvadas – su pirmąja "žeme" – nulinio potencialo pirmąja šina, maitinimo įtampos šaltinio, papildomai yra įjungtos antroji grupė (n – 1) papildomų tetrodų ir trečioji grupė n papildomų tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungi su pirmąja "žeme", emiteriai yra sujungti su apkrovos rezistoriaus pirmuoju išvadu, bazių antrieji išvadai yra sujungti su įtampos šaltinio pirmuoju poliumi, kurio antrasis polius yra sujungtas su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios "žemės", o bazių pirmieji išvadai yra sujungti su atitinkamų pagrindinių tetrodų kolektoriais, kurių emiteriai yra sujungti su antrąja "žeme", bazių pirmieji išvadai – su atitinkamais įrenginio n skilčių įėjimais ir, išskyrus n- tąjį pagrindinį tetrodą, su atitinkamais antrosios grupės (n – 1) papildomų tetrodų kolektoriais, kurių emiteriai yra sujungti su pirmąja "žeme", bazių antrieji išvadai – su antrąja "žeme", o bazių pirmieji išvadai – su pirmosios grupės papildomų tetrodų atitinkamais emiteriais, kurių kolektoriai yra sujungti su įtampos šaltinio pirmuoju poliumi, bazių antrieji išvadai ir pirmojo pagrindinio tetrodo bazės antrasis išvadas yra sujungti su pirmąja "žeme".
[0010] Dar kituose įrenginių variantuose su dvejomis galvaniškai atskirtomis "žemėmis" ir pagrindiniu apkrovos rezistoriumi, sujungtu su antrąja "žeme", papildomai yra įjungtas operacinis stiprintuvas, kurio diferencialinio įėjimo išvadai yra sujungti su pagrindinio apkrovos rezistoriaus išvadais, o maitinimo šaltinis – vienas iš dviejų maitinimo įtampos šaltinių, arba yra įjungtas papildomas trečiasis įtampos šaltinis, kurio vienas iš polių yra sujungtas su pirmąja "žeme", ir operacinio stiprintuvo išėjimas yra įrenginio analoginis papildomas išėjimas.
[0011] Principinės elektroninės analoginių skaitmenų keitiklių schemos yra parodytos Fig. 1–Fig. 6, čia skaičiais pažymėta: 11–1n – pagrindiniai puslaidininkiniai tetrodai; 21–2n – srovės šaltinai; 3 – pagrindinis apkrovos rezistorius; 4, 41–4n, 4(0)–4(n – 1) – n–p–n dvipoliai tranzistoriai; 5 – pirmasis maitinimo įtampos šaltinis; 6, 61–6n, 61–63, (61(0)–63(0))–(61(n – 1)–63(n – 1)) – papildomi apkrovos rezistoriai; 7 ir 71 – atitinkamai pagrindinis ir papildomas analoginiai išėjimai; 8, 80, 1, 2,...(n – 1) – papildomi kontrolės išėjimai; 90, 1, 2,...(n – 1) – n skilčių skaitmeninio dvejetainio {d} arba Grėjaus {g} kodo įėjimų atitinkamų skilčių įėjimai: 90 – pirmosios – jauniausiosios skilties,...., 9(n – 1) – n- tosios – vyriausiosios skilties; 10 ir 11 – atitinkamai pirmoji ir antroji "žemės "; 12, 12(0)–12(n – 1) – p–n–p dvipoliai tranzistoriai; 13 – antrasis maitinimo įtampos šaltinis; 14 – operacinis stiprintuvas (OS); 15 – trečiasis maitinimo įtampos šaltinis; 16 – OS diferencialinio įėjimo gnybtai; 171–17(n – 1), 181–18(n – 1) ir 191–19n – pirmos–trečios grupių papildomi puslaidininkiniai tetrodai; n = 0, 1, 2, 3,... – radiotechninio elemento numerį, jų kiekį bei skaitmeninio skaičiaus skilties eilę ir įėjimo numerį nurodantis skaičius.
[0012] Analoginis skaitmenų keitiklis (Fig. 1) yra sudarytas iš n pagrindinių puslaidininkinių tetrodų 11–1n, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių 21–2n pirmaisiais poliais, kurių antrieji poliai yra sujungti su "žeme" 10 – nulinio potencialo šina, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus 3 pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu 7, o antrasis rezistoriaus 3 išvadas yra sujungtas su "žeme" 10. Tetrodų 11–1n bazių antrieji išvadai yra sujungti su tranzistoriaus 4 emiteriu, o jų bazių pirmieji išvadai – su įrenginio n skilčių skaitmeninio dvejetainio kodo {d} atitinkamais įėjimais: 11 – su 90,... ir 1n – su 9(n – 1). Tranzistoriaus 4 bazė yra sujungta su "žeme" 10, o kolektorius – su antrojo apkrovos rezistoriaus 6 vienu iš išvadų ir įrenginio papildomu kontrolės išėjimu 8. Antrasis rezistoriaus 6 išvadas yra sujungtas su maitinimo įtampos šaltinio 5 "neįžemintu" poliumi, kurio kitas polius yra sujungta su "žeme" 10.

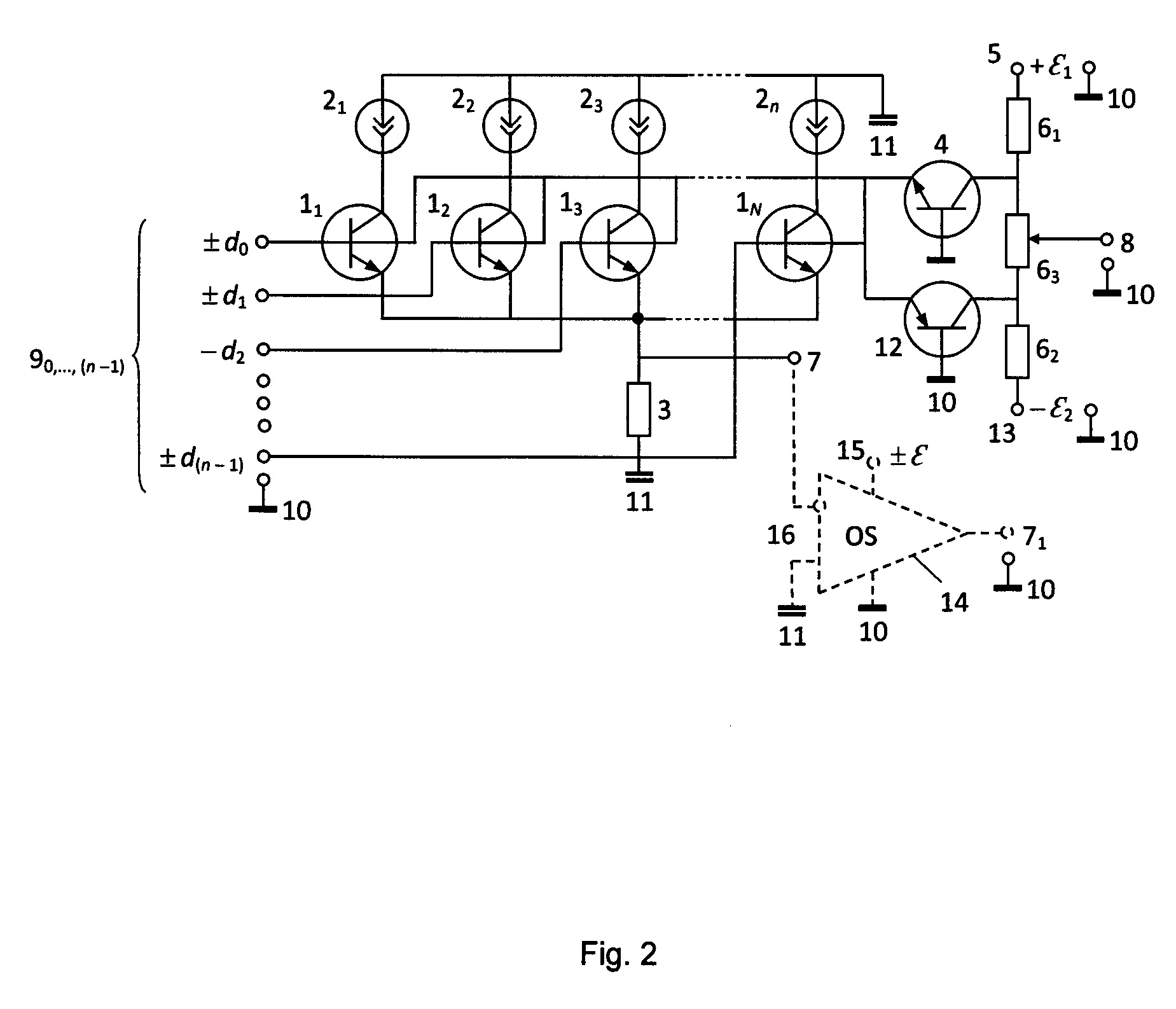

[0013] Kitas analoginis skaitmenų keitiklis (Fig. 2) yra sudarytas iš n pagrindinių puslaidininkinių tetrodų 11–1n, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių 21–2n pirmaisiais poliais, kurių antrieji poliai – su antrąją "žeme" 11, emiteriai – su pagrindinio apkrovos rezistoriaus 3 pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu 7, o rezistoriaus 3 antrasis išvadas – su antrąją "žeme" 11. Tetrodų 11–1n bazių pirmieji išvadai yra sujungti su įrenginio n skilčių skaitmeninio dvejetainio kodo {d} atitinkamais įėjimais: 11 – su 90,..., 1n – su 9(n – 1), o jų bazių antrieji išvadai yra sujungti su dviejų tranzistorių 4 ir 12 emiteriais, kurių bazės yra sujungtos su pirmąja "žeme" 10. Tarp tranzistorių 4 ir 12 kolektorių yra įjungti trečiojo papildomo apkrovos rezistoriaus 63 – potenciometro kraštiniai išvadai, kurio vidurinis – judančio kontakto išvadas yra sujungtas su įrenginio papildomu kontrolės išėjimu 8. Tranzistorių 4 ir 12 kolektoriai per atitinkamus pirmąjį ir antrąjį papildomus apkrovos rezistorius 61 ir 62 yra sujungti su atitinkamų įtampos šaltinių 5 ir 13 pirmaisiais poliais, kurių antrieji poliai yra sujungti su pirmąja "žeme" 10.

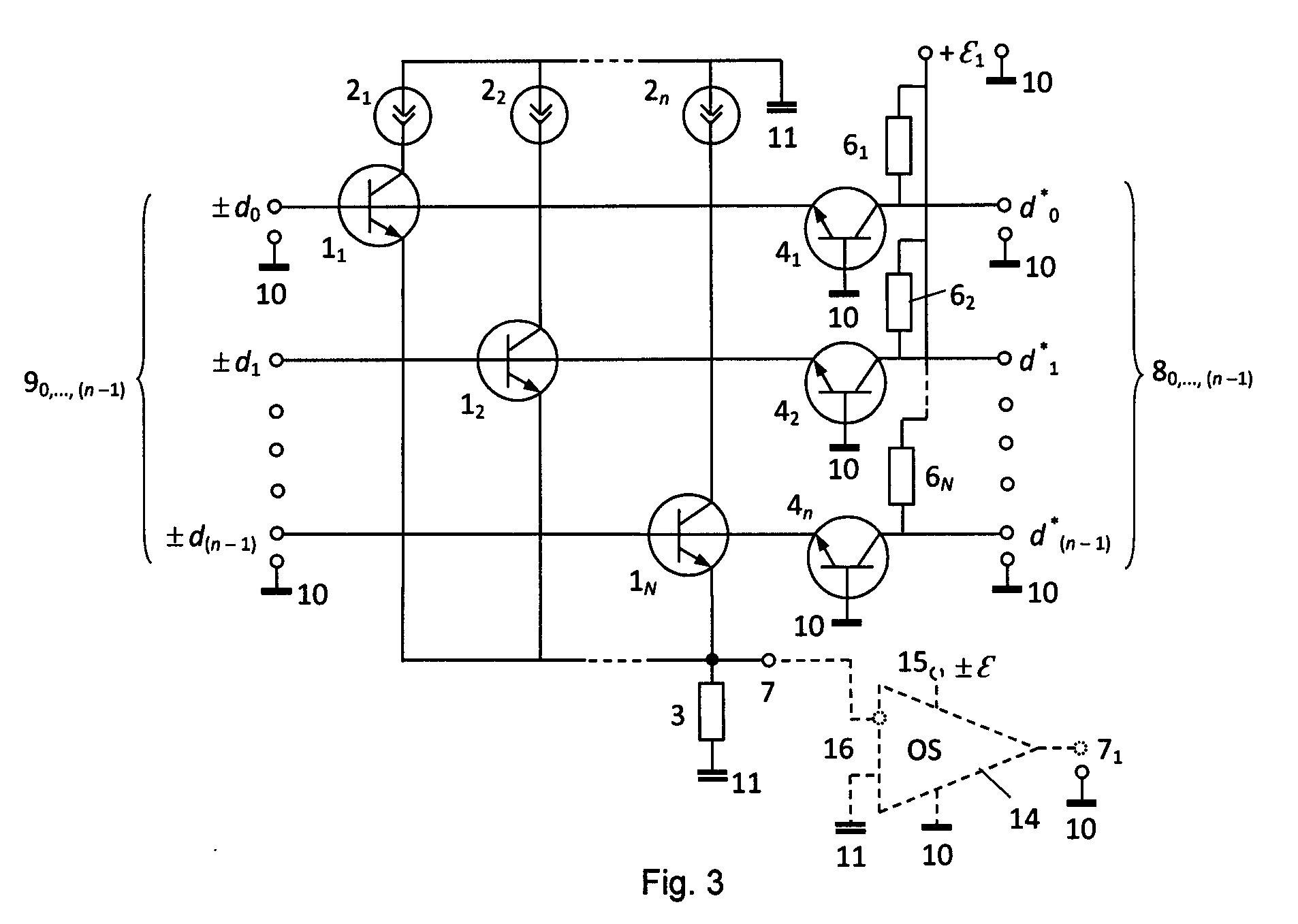

[0014] Dar kitas analoginis skaitmenų keitiklis (Fig. 3) yra sudarytas iš n pagrindinių puslaidininkinių tetrodų 11–1n, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių 21–2n pirmaisiais poliais, kurių antrieji poliai – su antrąją "žeme" 11, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus 3 pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu 7, o rezistoriaus 3 antrasis išvadas – su antrąją "žeme" 11. Tetrodų 11–1n bazių pirmieji išvadai yra sujungti su įrenginio n skilčių skaitmeninio dvejetainio kodo {d} atitinkamais įėjimais: 11 – su 90,..., 1n – su 9(n – 1), o jų bazių antrieji išvadai – su n–p–n arba p–n–p laidumo dvipolių tranzistorių 41–4n emiteriais, kurių bazės yra sujungtos su pirmąja "žeme" 10, o kolektoriai – su atitinkamų n papildomų apkrovos rezistorių 61–6n pirmaisiais išvadais ir atitinkamais įrenginio papildomais n kontrolės išėjimais 80,..., (n – 1). Papildomų apkrovos rezistorių 61– 6n antrieji išvadai yra sujungti su įtampos šaltinio 5 pirmuoju poliumi, kurio antrasis polius – su pirmąja "žeme" 10.

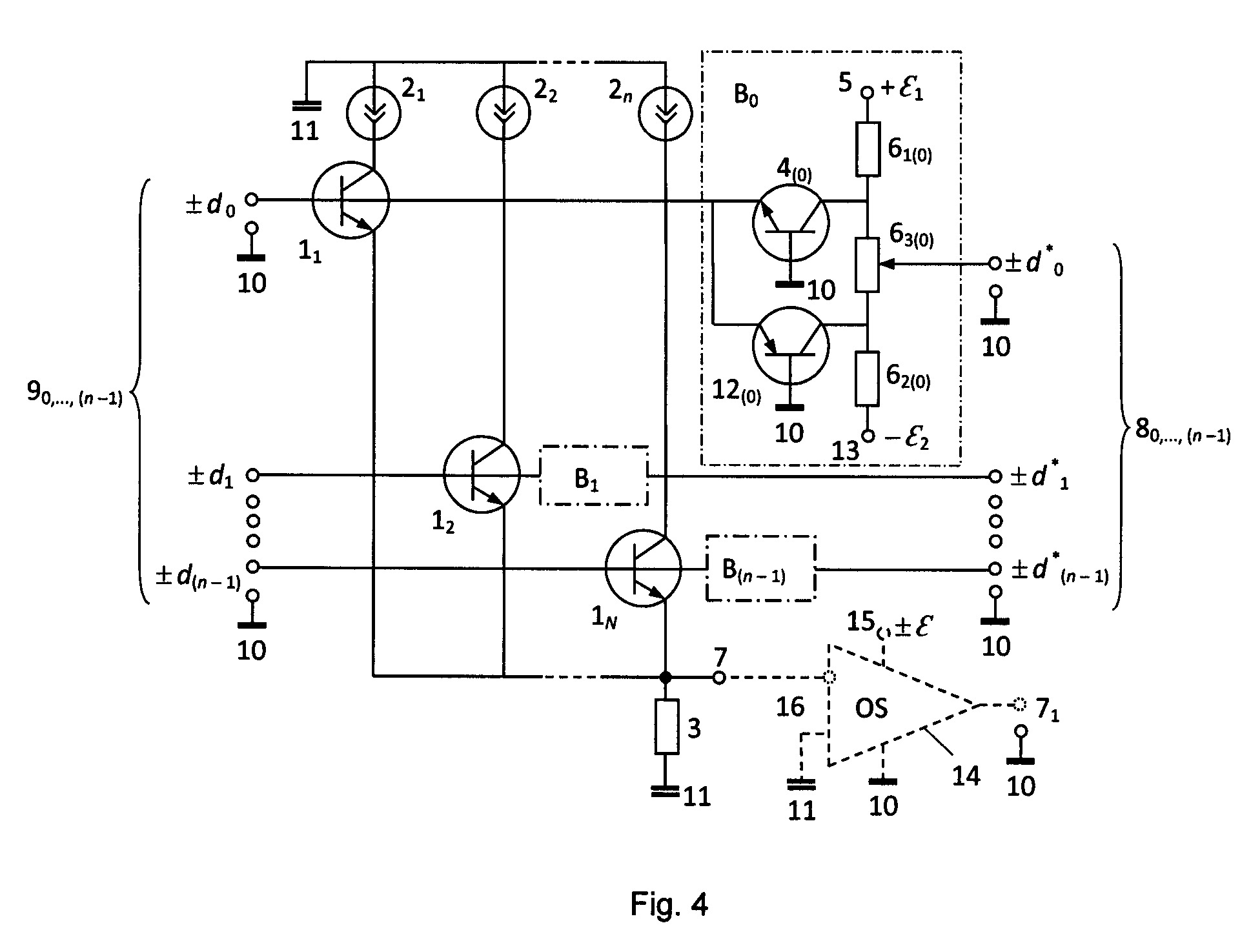

[0015] Dar kitas analoginis skaitmenų keitiklis (Fig. 4) yra sudarytas iš n pagrindinių puslaidininkinių tetrodų 11–1n, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių 21–2n pirmaisiais poliais, kurių antrieji poliai – su antrąją "žeme" 11, emiteriai – su pagrindinio apkrovos rezistoriaus 3 pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu 7, o rezistoriaus 3 antrasis išvadas – su antrąją "žeme" 11. Tetrodų 11–1n bazių pirmieji išvadai yra sujungti su įrenginio n skilčių skaitmeninio dvejetainio kodo {d} atitinkamais įėjimais: 11 – su 90,..., 1n – su 9(n – 1), o jų bazių antrieji išvadai – su atitinkamų (n – 1) porų tranzistorių (4(0)–12(0))–(4(n – 1)–12(n – 1)) emiteriais, kurių bazės – su pirmąja "žeme" 10. Atitinkamuose (n – 1) porose tarp tranzistorių (4(0)–12(0))–(4(n – 1)–12(n – 1)) kolektorių yra įjungti trečiųjų papildomų atitinkamų apkrovos rezistorių 63(0)–63(n – 1) – potenciometrų kraštiniai išvadai, kurių viduriniai – judančio kontakto išvadai yra sujungti su įrenginio atitinkamais papildomais kontrolės išėjimais 80–8(n – 1). Tranzistorių (4(0)–12(0))–(4(n – 1)–12(n – 1)) kolektoriai, per atitinkamus pirmuosius ir antruosius papildomus apkrovos rezistorius 61(0),..., 1(n – 1) ir 62(0),..., 2(n – 1), yra sujungti su atitinkamų įtampos šaltinių 5 ir 13 pirmaisiais poliais, kurių antrieji poliai yra sujungti su pirmąja "žeme" 10, kur atitinkamos tranzistorių (4(0)–12(0))–(4(n – 1)–12(n – 1)) poros su atitinkamais rezistoriais 63(0)–63(n – 1) sudaro kontrolės išėjimų 80,..., (n – 1) n blokus B0–B(n – 1).

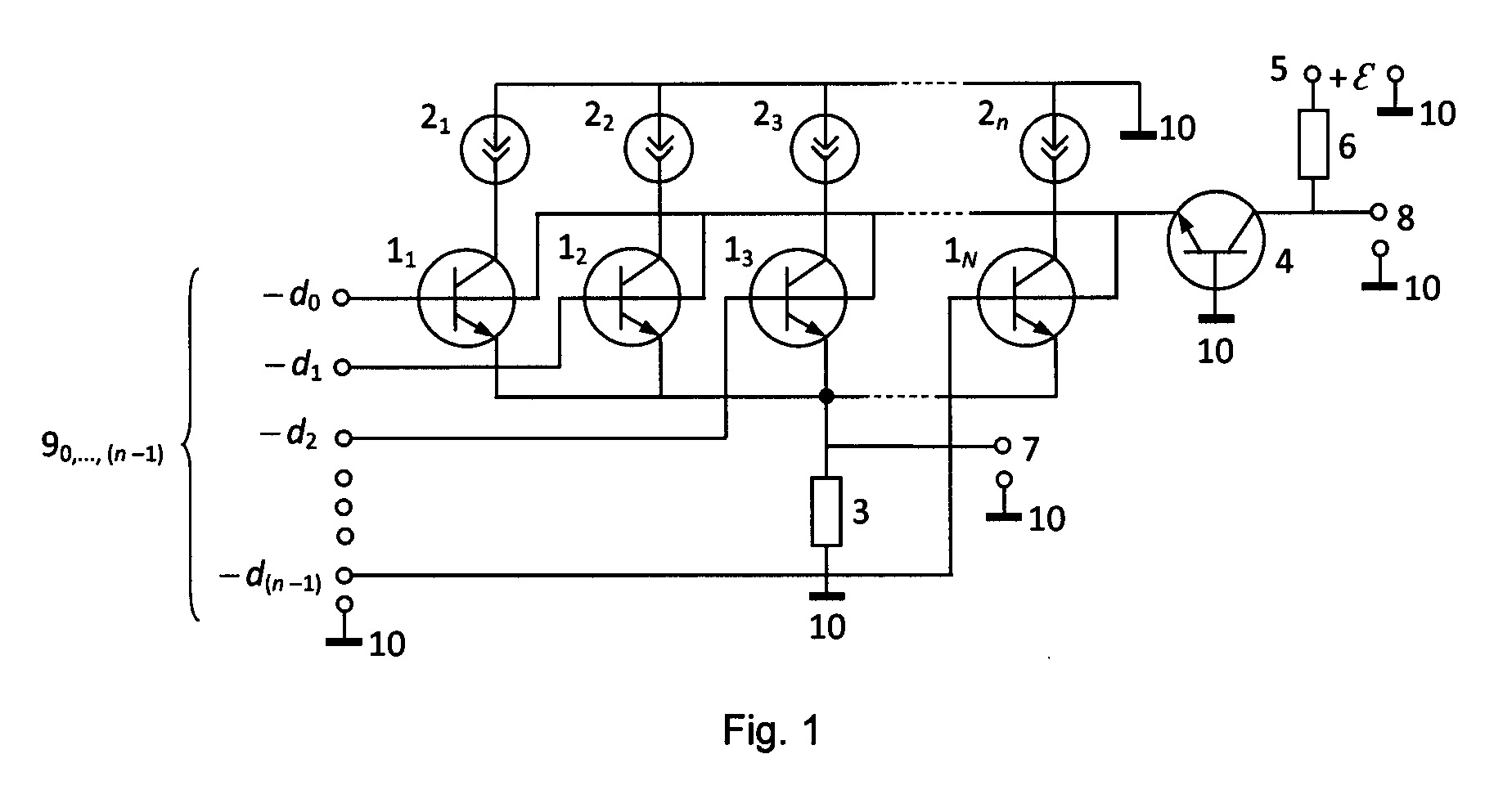

[0016] Dar kitas analoginis skaitmenų keitiklis (Fig. 5) yra sudarytas iš n pagrindinių puslaidininkinių tetrodų 11–1n, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių 21–2n pirmaisiais poliais, kurių antrieji poliai – su pirmąją "žeme" 10, emiteriai – su pagrindinio apkrovos rezistoriaus 3 pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu 7, o rezistoriaus 3 antrasis išvadas – su pirmąją "žeme" 10. Tetrodų 11–1n bazių antrieji išvadai yra sujungti su antrąja "žeme" 11, o jų bazių pirmieji išvadai – su papildomų tetrodų 171–17n emiteriais, kurių bazių antrieji išvadai – su pirmąja "žeme" 10, bazių pirmieji išvadai – su atitinkamais įrenginio n skilčių skaitmeninio dvejetainio kodo {d} įėjimais: 171 – su 90,..., 17n – su 9(n – 1), o kolektoriai – su maitinimo įtampos šaltinio 5 pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme" 11.

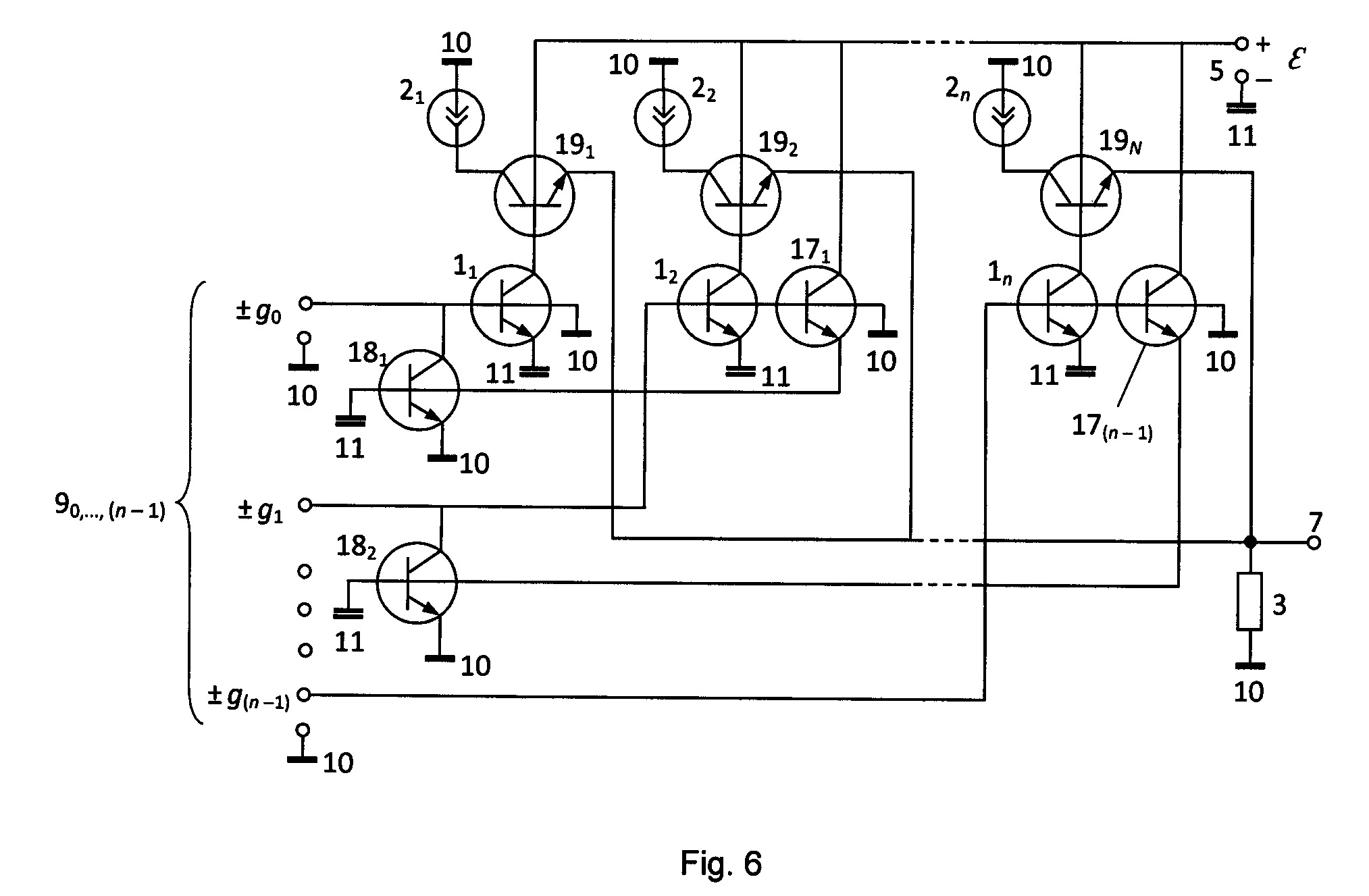

[0017] Dar kitas analoginis skaitmenų keitiklis (Fig. 6) yra sudarytas iš n pagrindinių puslaidininkinių tetrodų 11–1n, pirmosios grupės (n – 1) papildomų tetrodų 171–17(n – 1), antrosios grupės (n – 1) papildomų tetrodų 181–18(n – 1) ir trečiosios grupės n papildomų tetrodų 191–19n. Pirmosios grupės papildomų tetrodų 171–17(n – 1) bazių pirmieji išvadai yra sujungti su atitinkamų (n – 1) pagrindinių, pradedant antruoju 12, tetrodų 12–1n bazių antraisiais išvadais, o papildomų tetrodų 171–17(n – 1) bazių antrieji išvadai yra sujungti su pirmąja "žeme" 10, kurių kolektoriai – su maitinimo įtampos šaltinio 5 pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme" 11. Pagrindinių tetrodų 11–1n bazių pirmieji išvadai yra sujungti su atitinkamais įrenginio n skilčių skaitmeninio Grėjaus kodo {g} įėjimais: 11 – su 90,..., 1n – su 9(n – 1), emiteriai – su antrąja "žeme" 11, o kolektoriai – su atitinkamų trečiosios grupės papildomų tetrodų 191–19n bazių pirmaisiais išvadais, kurių bazių antrieji išvadai – su įtampos šaltinio 5 pirmuoju poliumi, kolektoriai – su atitinkamų srovės šaltinių 21– 2n pirmaisiais poliais, kurių antrieji poliai – su pirmąją "žeme" 10, o emiteriai – su pagrindinio apkrovos rezistoriaus 3 pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu 7, o rezistoriaus 3 antrasis išvadas – su pirmąją "žeme" 10. Antrosios grupės papildomų tetrodų 181–18(n – 1) kolektoriai yra sujungti su atitinkamais įrenginio n skilčių skaitmeninio Grėjaus kodo {g} įėjimais: 181 – su 90,..., 18n – su 9n, emiteriai – su pirmąją "žeme" 10, bazių antrieji išvadai – su antrąja "žeme", o bazių pirmieji išvadai – su pirmosios grupės papildomų tetrodų 171–17(n – 1) atitinkamais emiteriais.
[0018] Dar kiti analoginiai skaitmenų keitikliai (Fig. 2–Fig. 4), kurie yra sudaryti su dvejomis galvaniškai atskirtomis "žemėmis" 10 ir 11, bei su antrąja "žeme" sujungtu pagrindiniu apkrovos rezistoriumi 3, prie šio rezistoriaus 3 išvadų yra prijungti operacinio stiprintuvo (OS)- 14 diferencialinio įėjimo išvadai 16, o OS- 14 maitinimo šaltinis – vienas iš dviejų maitinimo įtampos šaltinių 5 arba 13, arba yra įjungtas papildomas trečiasis įtampos šaltinis 15, kurio vienas iš polių yra sujungtas su pirmąja "žeme", ir operacinio stiprintuvo OS- 14 išėjimas yra įrenginio analoginis papildomas išėjimas 71.
[0019] Analoginis skaitmenų keitiklis (Fig. 1) veikia tokiu būdu.
[0020] Įjungus srovės šaltinius 21,..., n ir įtampos šaltinį 5, visi tetrodai 11,..., n ir tranzistorius 4 yra "uždaryti" – schema energijos nevartoja, nes varža RKE tarp jų kolektorių ir emiterių yra santykinai didelė: 0,1–1 M( ir daugiau. Į bet kurį įrenginio n skilčių skaitmeninio dvejetainio kodo {d} įėjimą 90,..., (n – 1) padavus loginio vieneto "1" signalą (U"1", kurio poliaringumas yra parenkamas tetrodų 11,..., n emiterinėms p–n sandūroms užtvarine kryptimi, o tranzistoriui 4 – tiesiogine kryptimi, ir kai signalui (U"1" yra tenkinama būtina sąlyga: |( U"1"| ( IBB s·RBB s, čia: RBB s – tetrodų 11,..., n bazių varžos RBB vertė tarp atitinkamų jų išvadų, kai IBB ( IBB s, tai esant šiai sąlygai, atitinkamas tetrodas 1i, ar jų grupė {1i , j} persijungia į "atidarytą" būseną, kurioje jų varža RKE yra santykinai maža: 1–10 ( ir mažiau. Todėl per "atidarytus" tetrodus 1i ir apkrovos rezistorių 3 pradeda tekėti atitinkamų srovės šaltinių 2i generuojamos srovės Ii, ir todėl įrenginio analoginiame išėjime 7 turime analoginį įtampos signalą Uiš = R3·∑ Ii, čia: R3 – apkrovos rezistoriaus 3 varža. Srovės šaltinių 21,..., n generuojamų srovių atitinkamos vertės I1,..., n yra nustatomos taip: I1 = Io, I2 = 2·Io, I3 = 4·Io ,..., In = 2(n – 1)·Io, čia: Io – laisvai parenkama srovės kvanto – pokyčio vertė; n = 1, 2, 3,... Kai įrenginio įėjimuose 90,..., (n – 1) nėra loginio vieneto "1" poveikio signalų, tranzistorius 4 yra "uždarytoje" būsenoje ir įrenginio papildomame kontrolės išėjime 8 turime signalą U *iš = ( Ɛ – maitinimo įtampos šaltinio 5 evj vertė. Kai turime nors vieną poveikį (U"1", tranzistorius 4 "prasidaro" ir įtampa |U *iš| < |( Ɛ| – tai rodo poveikį ir loginių vienetų "1" skaičių.
[0021] Analoginio skaitmenų keitiklio (Fig. 2) veika yra analogiška Fig. 1 parodyto įrenginio veikai ir skiriasi galimybe veikti su skirtingo poliarumo poveikio signalais (U"1", nes tetrodų 11,..., n emiterinės p-n sandūros nėra tiesiogiai veikiamos poveikio signalais (U"1" dėl sudarytų dviejų galvaniškai atskirtų "žemių" 10 ir 11. Kitas išskirtinis požymis yra tai, jog papildomame kontrolės išėjime 8 turime signalą (U *iš, kurio poliaringumas sutampa su poveikio signalo (U"1" poliaringumu.
[0022] Analoginio skaitmenų keitiklio (Fig. 3) veika yra analogiška Fig. 1 parodyto įrenginio veikai ir skiriasi galimybe veikti su skirtingo poliarumo poveikio signalais (U"1", nes tetrodų 11,..., n emiterinės p–n sandūros nėra tiesiogiai veikiamos poveikio signalais (U"1" dėl sudarytų dviejų galvaniškai atskirtų "žemių" 10 ir 11. Kitas išskirtinis požymis yra tai, jog papildomuose kontrolės išėjimuose 80–8(n – 1) turime signalus (U *iš [0– (n – 1)], kurių kodinė seka {d *} atitinka įėjimuose 90,..., (n – 1) veikiančio n skilčių skaitmeninio dvejetainio kodo {d} seką.
[0023] Analoginio skaitmenų keitiklio (Fig. 4) veika yra analogiška Fig. 2 parodyto įrenginio veikai ir skiriasi galimybe papildomuose kontrolės išėjimuose 80–8(n – 1) turėti signalus (U *iš [0– (n – 1)], kurių kodinė seka {d *} atitinka įėjimuose 90,..., (n – 1) veikiančio n skilčių skaitmeninio dvejetainio kodo {d} seką.
[0024] Analoginis skaitmenų keitiklis (Fig. 5) veikia tokiu būdu.
[0025] Įjungus srovės šaltinius 21,..., n ir įtampos šaltinį 5, visi tetrodai 11,..., n ir 171,..., n yra "uždaryti" – schema energijos nevartoja. Į bet kurį įrenginio n skilčių skaitmeninio dvejetainio kodo {d} įėjimą 90,..., (n – 1) padavus loginio vieneto "1" signalą (U"1", kurio poliaringumas gali būti + arba –, atitinkamas tetrodas 17i ar jų grupė {17i, j} persijungia į "atidarytą" būseną, ir todėl šaltinio 5 įtampos ( Ɛ poveikyje per atitinkamų tetrodų 1i ar jų grupių {1i, j}, bazes pradeda tekėti srovė IBB 1(i, j). Kai šaltinio 5 evj tenkina būtiną sąlygą: |( Ɛ| ( IBB s·(RBB s + RKE s ), čia: RKE s – tetrodų 171,..., n kolektoriaus-emiterio varžos RKE vertė "atidarytoje" būsenoje, tai, esant šiai sąlygai, atitinkamas tetrodas 1i ar jų grupė {1i, j}, persijungia į "atidarytą" būseną, ir per "atidarytus" tetrodus 1i, j bei apkrovos rezistorių 3 pradeda tekėti atitinkamų srovės šaltinių 2i, j generuojamos srovės Ii , j, todėl įrenginio analoginiame išėjime 7 turime analoginį įtampos signalą Uiš = R3·∑ Ii, j.
[0026] Analoginis skaitmenų keitiklis (Fig. 6) veikia tokiu būdu.
[0027] Įjungus srovės šaltinius 21,..., n ir įtampos šaltinį 5, visi tetrodai 11,..., n, 171,..., (n – 1), 181,..., (n – 1) ir 191,..., n yra "uždaryti" – schema energijos nevartoja. Į bet kurį įrenginio n skilčių skaitmeninio Grėjaus kodo {g} įėjimą 90,..., (n – 1) padavus loginio vieneto "1" signalą (U"1", kurio poliaringumas gali būti + arba –, atitinkamas tetrodas 1i, ar jų grupė {1i, j}, bei 17(i – 1), ar jų grupė {17(i – 1), (j – 1)}, persijungia į "atidarytą" būseną ir todėl šaltinio 5 įtampos ( Ɛ poveikyje per atitinkamų tetrodų 19i ar jų grupių {19i , j} bazes pradeda tekėti srovė IBB 19(i , j). Kai šaltinio 5 evj tenkina būtiną sąlygą: |( Ɛ| ( IBB s·(RBB s + RKE s ), čia: RKE s – tetrodų 11,..., n kolektoriaus-emiterio varžos RKE vertė "atidarytoje" būsenoje, tai esant šiai sąlygai, atitinkamas tetrodas 19i ar jų grupė {19i, j} persijungia į "atidarytą" būseną ir per "atidarytus" tetrodus 19i, j bei apkrovos rezistorių 3 pradeda tekėti atitinkamų srovės šaltinių 2i, j generuojamos srovės Ii, j, todėl įrenginio analoginiame išėjime 7 turime analoginį įtampos signalą U *iš = R3·∑ Ii, j, kurio vertė neatitinka Grėjaus kodui būtiną vertę. Tikroji Grėjaus kodo vertė yra gaunamas automatiškai dėl "atidarytoje" būsenoje esančių tetrodų 17(i – 1) ar jų grupės {17(i – 1), (j – 1)} veikos, nes šaltinio 5 įtampos ( Ɛ poveikyje per juos ir per atitinkamų tetrodų 18i ar jų grupių {18i, j} bazes pradeda tekėti srovės IBB 18(i, j). Kai maitinimo įtampos šaltinio 5 evj tenkina būtiną sąlygą: |( Ɛ| ( > IBB s·(RBB s + RKE s), čia: RKE s – tetrodų 171,..., n kolektoriaus-emiterio varžos RKE vertė "atidarytoje" būsenoje, tai esant šiai sąlygai, atitinkamas tetrodas 18i ar jų grupė {18i, j}, persijungia į "atidarytą" būseną ir šuntuoja atitinkamą įrenginio n skilčių skaitmeninio Grėjaus kodo {g} įėjimą 9(i – 1) ar jų grupę {9(i – 1), (j – 1)}, kuriuose yra poveikio signalas (U"1". "Atidarytų" tetrodų 18i ar jų grupės {18i, j} šunto poveikyje atitinkami tetrodai 1i ar jų grupė {1i, j} yra "uždaromi", todėl įrenginio analoginiame išėjime 7 nusistovi įtampos signalas Uiš = = R3·∑ I *i, j, kurio vertė atitinka Grėjaus kodo tikrąją vertę.
[0028] Palyginus su analogu, pasiūlyti analoginiai skaitmenų keitikliai pasižymi santykinai paprastesne schema su galimybe kontroliuoti skaitmeninių signalų būsenas įrenginio įėjimuose ir gali veikti su skaitmeniniu dvejetainiu kodu bei Grėjaus kodu, o tai padidina funkcines savybes.
1. Analoginis skaitmenų keitiklis, sudarytas iš n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungti su "žeme" – nulinio potencialo šina, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, o antrasis pagrindinio apkrovos rezistoriaus išvadas yra sujungtas su "žeme", pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimų pirmosios skilties įėjimu, o antrasis išvadas – su dvipolio tranzistoriaus emiteriu, kurio bazė yra sujungta su "žeme", ir "įžeminto" maitinimo įtampos šaltinio, b e s i s k i r i a n t i s tuo, kad papildomai yra įjungtas antrasis apkrovos rezistorius, kurio vienas iš išvadų yra sujungtas su įtampos šaltinio "neįžemintu" poliumi, o kitas išvadas – su tranzistoriaus kolektoriumi ir įrenginio papildomu kontrolės išėjimu, pradedant antruoju ir visų kitų tetrodų bazių antrieji išvadai yra sujungti su tranzistoriaus emiteriu, o jų bazių pirmieji išvadai – su atitinkamais įrenginio įėjimų (n – 1) skilčių įėjimais, pradedant antrosios skilties įėjimu.
2. Analoginis skaitmenų keitiklis, sudarytas iš n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimų pirmosios skilties įėjimu, o antrasis išvadas – su dviejų n–p–n ir p–n–p laidumo dvipolių tranzistorių emiteriais, kurių bazės yra sujungtos su pirmąja "žeme" – nulinio potencialo pirmąja šina, ir dviejų maitinimo įtampos šaltinių, kurių antrieji poliai yra sujungti su pirmąja "žeme", b e s i s k i r i a n t i s tuo, kad papildomai yra įjungti trys papildomi apkrovos rezistoriai, kurių pirmojo ir antrojo papildomų apkrovos rezistorių pirmieji išvadai yra sujungti su atitinkamų įtampos šaltinių pirmaisiais poliais, o antrieji išvadai – su atitinkamų tranzistorių kolektoriais, tarp kurių yra įjungti trečiojo papildomo apkrovos rezistoriaus – potenciometro kraštiniai išvadai, kurio vidurinis – judančio kontakto išvadas yra sujungtas su įrenginio papildomu kontrolės išėjimu, pagrindinio apkrovos rezistoriaus antrasis išvadas ir visų n srovės šaltinių antrieji poliai yra sujungti su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios "žemės", pradedant antruoju ir visų kitų tetrodų bazių antrieji išvadai yra sujungti su dviejų tranzistorių emiteriais, o jų bazių pirmieji išvadai – su atitinkamais įrenginio įėjimų (n – 1) skilčių įėjimais, pradedant antrosios skilties įėjimu.
3. Analoginis skaitmenų keitiklis, sudarytas iš n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimų pirmosios skilties įėjimu, o antrasis išvadas – su pirmojo n–p–n arba p–n–p laidumo dvipolio tranzistoriaus emiteriu, kurio ir visų kitų (n – 1) tranzistorių bazės yra sujungtos su pirmąja "žeme" – nulinio potencialo pirmąja šina, ir maitinimo įtampos šaltinio, kurio antrasis polius yra sujungtas su pirmąja "žeme", b e s i s k i r i a n t i s tuo, kad papildomai yra įjungti n papildomi apkrovos rezistoriai, kurių pirmieji išvadai yra sujungti su įtampos šaltinio pirmuoju poliumi, o antrieji išvadai – su atitinkamų n tranzistorių kolektoriais ir įrenginio papildomais n kontrolės išėjimais, pradedant antruoju ir visų kitų tetrodų bazių antrieji išvadai yra sujungti su atitinkamų (n – 1) tranzistorių emiteriais, o jų bazių pirmieji išvadai – su atitinkamais įrenginio įėjimų (n – 1) skilčių įėjimais, pradedant antrosios skilties įėjimu.
4. Analoginis skaitmenų keitiklis, sudarytas iš n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimų pirmosios skilties įėjimu, o antrasis išvadas – su pirmosios poros n–p–n ir p–n–p laidumo dvipolių tranzistorių emiteriais, kurių ir visų kitų (n – 1) porų tranzistorių bazės yra sujungtos su pirmąja "žeme" – nulinio potencialo pirmąja šina, ir dviejų maitinimo įtampos šaltinių, kurių antrieji poliai yra sujungti su pirmąja "žeme", b e s i s k i r i a n t i s tuo, kad papildomai yra įjungti (3·n) papildomi apkrovos rezistoriai, kurių n pirmųjų ir n antrųjų papildomų apkrovos rezistorių pirmieji išvadai yra sujungti su atitinkamų įtampos šaltinių pirmaisiais poliais, o antrieji išvadai – su atitinkamų n porų tranzistorių kolektoriais, tarp kurių yra atitinkamai įjungti n trečiųjų papildomų apkrovos rezistorių – potenciometrų kraštiniai išvadai, kurių viduriniai – judančio kontakto išvadai yra sujungti su įrenginio atitinkamais papildomais n kontrolės išėjimais, pagrindinio apkrovos rezistoriaus antrasis išvadas ir visų n srovės šaltinių antrieji poliai yra sujungti su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios "žemės", pradedant antruoju ir visų kitų tetrodų bazių antrieji išvadai yra sujungti su atitinkamų (n – 1) porų tranzistorių emiteriais, o jų bazių pirmieji išvadai – su atitinkamais įrenginio įėjimų (n – 1) skilčių įėjimais, pradedant antrosios skilties įėjimu.
5. Analoginis skaitmenų keitiklis, sudarytas iš (n – 1) papildomų ir n pagrindinių puslaidininkinių tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungi su pirmąja "žeme" – nulinio potencialo pirmąja šina, emiteriai yra sujungti su pagrindinio apkrovos rezistoriaus pirmuoju išvadu ir įrenginio pagrindiniu analoginiu išėjimu, o apkrovos rezistoriaus antrasis išvadas – su pirmąja "žeme", papildomų tetrodų kolektoriai yra sujungti su maitinimo įtampos šaltinio pirmuoju poliumi, b e s i s k i r i a n t i s tuo, kad papildomai yra įjungtas n- tasis papildomas tetrodas, kurio kolektorius yra sujungtas su įtampos šaltinio pirmuoju poliumi, kurio antrasis polius yra sujungtas su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios "žemės", papildomų tetrodų emiteriai yra sujungti su atitinkamais pagrindinių tetrodų bazių pirmaisiais išvadais, kurių antrieji išvadai – su antrąja "žeme", o papildomų tetrodų bazių antrieji išvadai – su pirmąja "žeme", kurių bazių pirmieji išvadai – su atitinkamais įrenginio n skilčių skaitmeninio dvejetainio kodo įėjimais.
6. Anaoginis skaitmenų keitiklis, sudarytas iš n pagrindinių ir pirmosios grupės (n – 1) papildomų puslaidininkinių tetrodų, kurių bazių pirmieji išvadai yra sujungti su atitinkamų (n – 1) pagrindinių, pradedant antruoju, tetrodų bazių antraisiais išvadais, pirmojo pagrindinio tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio n skilčių skaitmeninio Grėjaus kodo įėjimų pirmosios skilties įėjimu, n srovės šaltinių, pagrindinio apkrovos rezistoriaus, kurio pirmasis išvadas yra sujungtas su įrenginio pagrindiniu analoginiu išėjimu, o antrasis išvadas – su pirmąja "žeme" – nulinio potencialo pirmąja šina, maitinimo įtampos šaltinio, b e s i s k i r i a n t i s tuo, kad papildomai yra įjungtos antroji grupė (n – 1) papildomų tetrodų ir trečioji grupė n papildomų tetrodų, kurių kolektoriai yra sujungti su atitinkamų n srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungi su pirmąja "žeme", emiteriai yra sujungti su apkrovos rezistoriaus pirmuoju išvadu, bazių antrieji išvadai yra sujungti su įtampos šaltinio pirmuoju poliumi, kurio antrasis polius yra sujungtas su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios "žemės", o bazių pirmieji išvadai yra sujungti su atitinkamų pagrindinių tetrodų kolektoriais, kurių emiteriai yra sujungti su antrąja "žeme", bazių pirmieji išvadai – su atitinkamais įrenginio n skilčių įėjimais ir, išskyrus n-tąjį pagrindinį tetrodą, su atitinkamais antrosios grupės (n – 1) papildomų tetrodų kolektoriais, kurių emiteriai yra sujungti su pirmąja "žeme", bazių antrieji išvadai – su antrąja "žeme", o bazių pirmieji išvadai – su pirmosios grupės papildomų tetrodų atitinkamais emiteriais, kurių kolektoriai yra sujungti su įtampos šaltinio pirmuoju poliumi, bazių antrieji išvadai ir pirmojo pagrindinio tetrodo bazės antrasis išvadas yra sujungti su pirmąja "žeme".
7. Analoginis skaitmenų keitiklis pagal 2, 3 ir 4 punktus, b e s i s k i r i a n t i s tuo, kad, papildomai yra įjungtas operacinis stiprintuvas, kurio diferencialinio įėjimo išvadai yra sujungti su pagrindinio apkrovos rezistoriaus išvadais, o maitinimo šaltinis – vienas iš dviejų maitinimo įtampos šaltinių, arba yra įjungtas papildomas trečiasis įtampos šaltinis, kurio vienas iš polių yra sujungtas su pirmąja "žeme", ir operacinio stiprintuvo išėjimas yra įrenginio analoginis papildomas išėjimas.
