[LT] Išradimas priklauso valymo įrenginiams.@Kanalizacijos valymo įrenginys susideda iš dviejų elastingų balionėlių (3.8). Viename iš jų įmontuotas aklinas standus vamzdis (6) su kiaurymėm (7). Kitame elastingame balionėlyje (3) įmontuotas antgalis (4), turintis plyšį (5). Šie elestingi balionėliai (3.8) sujungti lanksčiais vamzdžiais (2.2a) su trišakiu (1), kuris sujungtas su žarna (9), turinčia praplėstą antgalį (10).
[EN] The invention relates to treating devices. A device for sewerage treating comprises two elastic bulbs (3.8). A blind tight tube (6) with holes (7) is installed in one of it. A cap (4) with a slit (5) is installed in the other elastic bulb (3). The elastic bulbs (3.8) by flexible tubes (2.2a) are connected to a tridactyl (1) which is connected to a gut (9) what has an expanded tip (10).
[0001] Išradimas priskiriamas prie įrenginių galinčių atlikti kanalizacijos valymo darbus, o būtent gyvenamų namų, įmonių ir kitų įstaigų kanalizacijos sistemų valymą nuo buitinių bei kitų teršalų ir nuosėdų.
[0002] Tokių valymo įrenginių žinomi įvairūs variantai, iš kurių reikėtų paminėti įrenginį aprašytą SU autorinio liudijimo Nr.1520204 aprašyme.
[0003] Šis kanalizacijos vamzdžių valymo įrenginys susideda iš korpuso su skersine pertvara ir reaktyvinio sukimo vožtuvais įmontuotais į movą. Movoje yra kampu pakreiptos kiaurymės, o taip pat periferine kiauryme ir povožtuvine kamera. Korpuse netoli jungiamosios angos yra pakreipta 45® kampu kiaurymė, o priekinėje dalyje šiek tiek pakreipta tūtos formos kita kiaurymė. Vanduo žarna patenka į korpusą ir dideliu greičiu išteka iš kiaurymės pakreiptos 45® kampu, stumdamas įtaisą vamzdžio viduje. Tuo pat metu vanduo per kiaurymes patenka į reaktyvinio sukimo vožtuvą ir išteka į pavožtuvinę kamerą. Kameroje kyla vandens slėgis ir vanduo dideliu greičiu išteka iš tūtos formos kiaurymės išplaudamas susikaupusius teršalus bei nuosėdas. Šis įrenginys sudėtingos konstrukcijos, turi daug detalių, todėl sudėtinga jo gamyba.
[0004] Kitos kanalizacijos valymo būdas aprašytas leidinyje."KaHaAH3auHH" c. b. hkobaeb h ap. mockba, CTpoftH3AaT, 1976 r.MAK 628.2 . (075.8 )", 119-120 psl. Statistiniais duomenimis 96-97 % užterštų kanalizacijos vamzdžių valoma antgalių pritvirtintu prie lanksčios vielos, kuri perleista per vamzdį. Į kanalizacijos vamzdį įsukama viela, kuri mechaniniu būdu suardo teršalų bei nuosėdų kamščius. Šis valymo būdas pažeidžia kanalizacijos vamzdžių sieneles. Labiau užsiteršę didelio skersmens vamzdžiai valomi specialiais antgaliais užtvirtintais ant lanksčių vamzdžių. Vanduo lanksčiu vamzdžiu paduodamas į antgalį, prieš vandens tekėjimo srovę kanalizacijos vamzdyje. Vandens ištekėjimo reaktyvinė jėga stumia antgalį pritvirtinta prie lankstaus vamzdžio į priekį, bet tai yra tik tuščia eiga. Darbinė eiga prasideda tada, kai antgalys lanksčiu vamzdžiu traukiamas atgal. Paduodamas vanduo ir priešpriešine vandens srove kanalizacijos vamzdyne, sudaro didelį slėgį, suardo teršalus bei nuosėdas ir nuplauna jas. Šis būdas naudojamas didelio skersmens vamzdžių valymui, o mažo skersmens vamzdžiai gali neišlaikyti didelių slėgių.
[0005] Minėtus trūkumus išsprendžia išradimas, kur žarna užsibaigia trišakiu,prie kurių dviejų kitų angų prrijungti lankstūs vamzdžiai , vieno lankstaus vamzdžio galas sujungtas su elastingu balionėliu, kuriame užtvirtintas antgalis turintis plyšį , o kitas lankstus vamzdis sujungtas su aklinu standžių vamzdžiu su kiaurymėm , kuris įmontuotas į sandarų elastingą balionėlį . Antgalio plyšis kūgio formos, o smailusis galas jo nukreiptas į išorę. Standrus aklinas vamzdis užlenktas. Žarna gali būti lanksti ir pradžioje turi praplėstą antgalį.
[0006] Tolimesnio aprašymo paaiškinimui ir pateikiamo kanalizacijos valymo įrenginio geresniam supratimui pridedamas brėžinys.

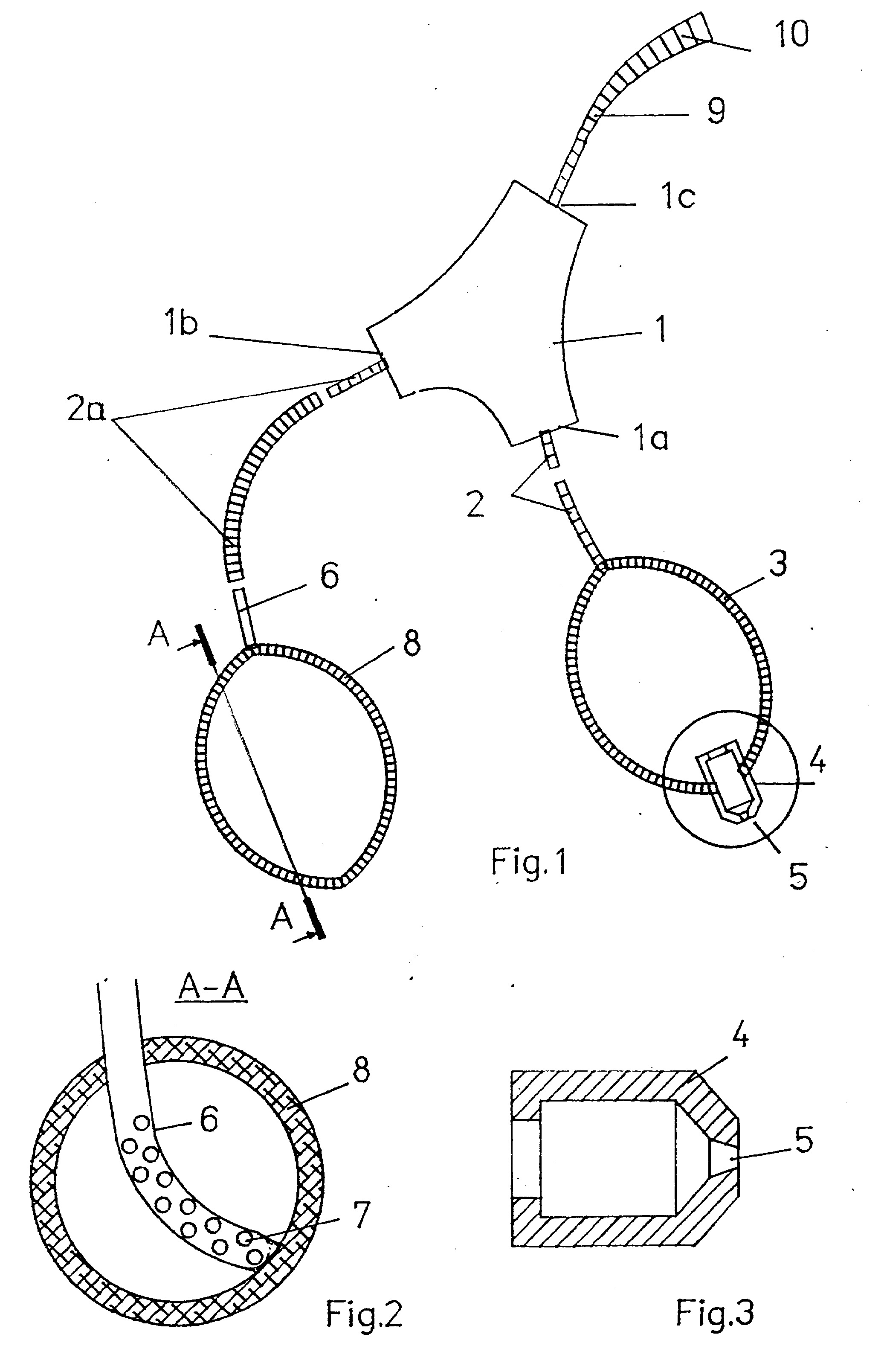

[0007] Kanalizacijos valymo įrenginys susidedantis iš elastingo balionėlio (3), kurio viršutinėje dalyje įmontuotas antgalis (4) su kūginiu plyšiu (5). Elastingas balionėlis (3) lanksčiu vamzdžiu (2) įtvirtintas į trišalio (1) angą (la)/ o į angą (lb) įtvirtintas lankstus vamzdis (2a), kuris sujungtas su užlenktu, aklinu standriu vamzdžiu (6) su kiaurymėm (7), kuris įmontuotas į sandarų elastingą balionėlį (8). Prie trišakio (1) trečios angos (lc) prijungta žarna (9) su praplėstu antgaliu (10).
[0008] Kanalizacijos valymo įrenginys dirba šiuo būdu. Užlenktas, aklinas standrus vamzdis (6) su kiaurymėm (7), kuris įmontuotas į sandarų elastingą balionėlį (8) įstatomas į valomą kanalizacijos vamzdį prieš vandens tekėjimo srovę. Kitas elastingas balionėlis (3) su antgaliu (4) įstatomas į valomą kanalizacijos vamzdį priešpiešais pirmom. Žarna (9) su praplėstu antgalių (10) užmaunama ant vandens padavimo čiaupo. Paduodamas vanduo. Vanduo teka žarna (9), trišakiu (1), lanksčiais vamzdžiais(2,2a) į užlenktą akliną standrų vamzdį (6) ir pro kiaurymės (7) patenka į akliną elastingą balionėlį (8). Aklinas elastingas balionėlis (8) išsiplečia ir prisispaudžia prie valomojo kanalizacijos vamzdžio sienelių ir sustabdo vandens tekėjimą kanalizacijos vamzdyje. Tuo pačiu metu vanduo patenka ir į elastingą balionėlį (3) su antgaliu (4). Lankstus vamzdis (2) su balionėliu (3) stumiamų valomų kanalizacijos vamzdžiu iki teršalų kamščio. Vandens ištekėjimas pro kūginį plyšį (5), šiek tiek sumažėja, ko pasekoje elastingas balionėlis (3) išsiplečia ir prisispaudžia prie valomo kanalizacijos vamzdžio sienelių. Į elastingą balionėlį (3) toliau tekantis vanduo padidina slėgį ir jisai su didele jėga išsiveržia pro kūginį plyšį (5) ir suardo teršalų kamštį. Išvalius kanalizacijos vamzdį nutraukiamas vandens padavimas, elastingi balionėliai (3,8) susileidžia. Įrenginys išimamas iš valomo kanalizacijos vamzdžio.
[0009] Šis valymo būdas labai paprastas, negadina vamzdzių ir gali būti naudojamas buityje, valant kanalizacijos vamzdžius.
1. Kanalizacijos valymo įrenginys, susidedantis iš specialaus antgalio, sujungto su lanksčiu vamzdžiu, besiskiriantis tuo, kad žarna (9) užsibaigia trišakiu (1), prie kurių dviejų kitų angų (la,16) prijungti lankstūs vamzdžiai (2,2a), vieno lankstaus vamzdžio (2) galas sujungtas su elastingu balionėliu (3), kuriame užtvirtintas antgalis (4) turintis plyšį (5), o kitas lankstus vamzdis (2a) sujungtas su aklinu standžių vamzdžiu (6) su kiaurymėm (7), kuris įmontuotas į sandarų elastingą balionėlį ( 8) .
2. Kanalizacijos valymo įrenginys pagal punktą 1, besiskiriantis tuo, kad antgalio (4), plyšis (5) kūgio formos, o smailusis galas jo nukreiptas į išorę.
3. Kanalizacijos valymo įrenginys pagal punktą 1, besiskiriantis tuo, kad standrus aklinas vamzdis (8) užlenktas.
4. Kanalizacijos valymo įrenginys pagal punktą 1, besiskiriantis tuo, kad žarna (9) gali būti lanksti ir pradžioje turi praplėstą antgalį (10).
