[0001] Pasiūlymas yra iš puslaidininkinės elektronikos srities, o būtent – automatikos bei signalų apdorojimo technikos, ir gali būti vartojamas elektroninėse automatikos sistemose, analoginių bei skaitmeninio kodo signalų komutavimo įrenginiuose, skaičiavimo technikoje, o taip pat įvairiuose signalų apdorojimo įrenginiuose ir t. t.
[0002] Analogas-tankintuvas (multipleksorius) yra sudarytas iš n skilčių adreso nuskaitymo bloko, kuris yra sudarytas iš n loginių elementų " NE ", kurių įėjimai yra įrenginio n skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo įėjimais, o loginių elementų "NE" išėjimai yra sujungti su atitinkamais 2n loginių elementų "IR" įėjimais, kurių išėjimai yra sujungti su atitinkamais 2n loginio elemento "ARBA" 2n įėjimais, kurio išėjimas yra įrenginio išėjimas, o atitinkami 2n loginių elementų "IR" įėjimai yra įrenginio 2n kanalų įėjimai (Титце У., Шенк К. Полупроводниковая схемотехника. / Пер. с нем. под ред. д. т. н. А. Г. Алекскнко.- М.: Мир, 1982 – 327 p., 19.13 pav.).
[0003] Analogo trukumas yra santykinai sudėtinga schema su gana daug skirtingų loginių elementų, bei galimybe veikti tik tankintuvo veikoje. Kitas esminis analogo trukumas yra santykinai ribota greitaveika dėl loginiuose elementuose įjungtų dvipolių arba lauko tranzistorių veikos. Dar kitas esminis analogo trukumas yra santykinai siaura kanalų pralaidos dažnių juosta, kas riboja analoginių signalų perdavimą be iškraipymų.
[0004] Analogo trūkumams pašalinti įrenginyje, sudarytame iš n = 2 skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo įėjimų, įrenginio (2n – 1) = 3 kanalų įėjimų ir išėjimo, papildomai yra įjungti trys srovės šaltinai, puslaidininkinis diodas ir m = 7 puslaidininkiniai tetrodai, iš kurių keturi tetrodai sudaro n = 2 skilčių adreso nuskaitymo bloko schemą, o likusieji trys tetrodai – įrenginio (2n – 1) = 3 kanalų komutatoriaus bloką, kuriame tetrodų kolektoriai yra sujungti su atitinkamais įrenginio 2n = 3 kanalų įėjimais, emiteriai – su apkrovos rezistoriaus pirmuoju išvadu ir įrenginio išėjimu, kur apkrovos rezistoriaus antrasis išvadas yra sujungtas su pirmąją " žeme " – nulinio potencialo pirmąja šina, o tetrodų bazių antrieji išvadai – su antrąja " žeme " – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios šinos, adreso nuskaitymo bloko pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio adreso nuskaitymo jauniausiosios skilties įėjimų ir antrojo tetrodo bazės pirmuoju išvadu, kurio bazės antrasis išvadas yra sujungtas su pirmąja "žeme" – nulinio potencialo pirmąja šina, kolektorius – su antrojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme" – nulinio potencialo antrąja šina, emiteris – su trečiojo tetrodo bazės pirmuoju išvadu, kurio emiteris – su antrąja "žeme", o kolektorius – su ketvirtojo tetrodo emiteriu, kurio bazės antrasis išvadas – su pirmąja "žeme", o bazės pirmasis išvadas – su įrenginio adreso nuskaitymo vyriausiosios skilties įėjimų ir diodo katodu, kurio anodas yra sujungtas su pirmojo tetrodo bazės antruoju išvadu, kurio kolektorius – su pirmojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme", o ketvirtojo tetrodo kolektorius – su trečiojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme", adreso nuskaitymo bloko pirmojo tetrodo emiteris yra sujungtas su kanalų komutatoriaus bloko pirmojo tetrodo bazės pirmuoju išvadu, kur antrojo tetrodo bazės pirmasis išvadas – su adreso nuskaitymo bloko ketvirtojo tetrodo emiteriu, o trečiojo tetrodo bazės pirmasis išvadas – su adreso nuskaitymo bloko trečiojo tetrodo bazės antruoju išvadu.
[0005] Kitame įrenginio variante, sudarytame iš n = 2 skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo įėjimų, įrenginio (2n – 1) = 3 kanalų įėjimų ir išėjimo, papildomai yra įjungti keturi srovės šaltinai ir m = 9 puslaidininkiniai tetrodai, iš kurių šeši tetrodai sudaro n = 2 skilčių adreso nuskaitymo bloko schemą, o likusieji trys tetrodai – įrenginio (2n – 1) = 3 kanalų komutatoriaus bloką, kuriame tetrodų kolektoriai yra sujungti su atitinkamais įrenginio 2n = 3 kanalų įėjimais, emiteriai – su apkrovos rezistoriaus pirmuoju išvadu ir įrenginio išėjimu, kur apkrovos rezistoriaus antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina, o tetrodų bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios šinos, adreso nuskaitymo bloko pirmojo ir antrojo tetrodų bazių pirmieji išvadai atitinkamai yra sujungti su įrenginio adreso nuskaitymo jauniausiosios ir vyriausiosios skilčių įėjimais, jų bazių antrieji išvadai – su pirmąją "žeme", jų kolektoriai – su atitinkamų pirmojo ir antrojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungti su antrąja "žeme", o jų emiteriai – atitinkamai su trečiojo ir ketvirtojo tetrodų bazių pirmaisiais išvadais, kurių bazių antrieji išvadai – atitinkamai su penktojo ir šeštojo tetrodų bazių pirmaisiais išvadais, kurių bazių antrieji išvadai atitinkamai yra sujungti su kanalų komutatoriaus bloko pirmojo ir antrojo tetrodų bazių pirmaisiais išvadais, adreso nuskaitymo bloko trečiojo ir ketvirtojo tetrodų kolektoriai yra sujungti su atitinkamų trečiojo ir ketvirtojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungti su antrąja "žeme", o jų emiteriai – su kanalų komutatoriaus bloko trečiojo tetrodo bazės pirmuoju išvadu, adreso nuskaitymo bloko penktojo ir šeštojo tetrodų emiteriai yra sujungti su antrąja "žeme", o jų kolektoriai – atitinkamai su kanalų komutatoriaus bloko antrojo ir pirmojo tetrodų bazių pirmaisiais išvadais.
[0006] Dar kitame įrenginio variante, sudarytame iš n = 2 skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo įėjimų, įrenginio (2n – 1 ) = 3 kanalų įėjimų ir išėjimo, papildomai yra įjungti trys srovės šaltinai ir m = 7 puslaidininkiniai tetrodai, iš kurių keturi tetrodai sudaro n = 2 skilčių adreso nuskaitymo bloko schemą, o likusieji trys tetrodai – įrenginio (2n – 1) = 3 kanalų komutatoriaus bloką, kuriame tetrodų kolektoriai yra sujungti su atitinkamais įrenginio 2n = 3 kanalų įėjimais, emiteriai – su apkrovos rezistoriaus pirmuoju išvadu ir įrenginio išėjimu, kur apkrovos rezistoriaus antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina, o tetrodų bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios šinos, adreso nuskaitymo bloko pirmojo ir antrojo tetrodų bazių pirmieji išvadai atitinkamai yra sujungti su įrenginio adreso nuskaitymo jauniausiosios ir vyriausiosios skilčių įėjimais, jų bazių antrieji išvadai – su pirmąją "žeme", jų kolektoriai – su pirmojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme", o jų emiteriai – atitinkamai su trečiojo ir ketvirtojo tetrodų bazių pirmaisiais išvadais, kurių bazių antrieji išvadai – atitinkamai su kanalų komutatoriaus bloko pirmojo ir antrojo tetrodų bazių pirmaisiais išvadais, adreso nuskaitymo bloko trečiojo ir ketvirtojo tetrodų kolektoriai yra sujungti su atitinkamų antrojo ir trečiojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme", o šių tetrodų emiteriai – su kanalų komutatoriaus bloko trečiojo tetrodo bazės pirmuoju išvadu.
[0007] Dar kitame įrenginio variante, sudarytame iš n = 3 skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo įėjimų, įrenginio (2n – 1) = 7 kanalų įėjimų ir išėjimo, papildomai yra įjungti dešimt srovės šaltinų ir m = 19 puslaidininkinių tetrodų, iš kurių dvylika tetrodų sudaro n = 3 skilčių adreso nuskaitymo bloko schemą, o likusieji septyni tetrodai – įrenginio (2n – 1) = 7 kanalų komutatoriaus bloką, kuriame tetrodų kolektoriai yra sujungti su atitinkamais įrenginio 2n = 7 kanalų įėjimais, emiteriai – su apkrovos rezistoriaus pirmuoju išvadu ir įrenginio išėjimu, kur apkrovos rezistoriaus antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina, o tetrodų bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios šinos, adreso nuskaitymo bloko pirmojo, penktojo ir devintojo tetrodų bazių pirmieji išvadai atitinkamai yra sujungti su įrenginio adreso nuskaitymo jauniausiosios, vyresniosios ir vyriausiosios skilčių įėjimais, jų bazių antrieji išvadai – su pirmąją "žeme", jų kolektoriai – su pirmojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme", o jų emiteriai – atitinkamai su antrojo, šeštojo ir dešimtojo tetrodų bazių pirmaisiais išvadais, kurių kolektoriai atitinkamai yra sujungti su antrojo, penktojo ir aštuntojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme", šių tetrodų bazių antrieji išvadai – atitinkamai su trečiojo, septintojo ir vienuoliktojo tetrodų bazių pirmaisiais išvadais, kurių kolektoriai atitinkamai yra sujungti su trečiojo, šeštojo ir devintojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme", šių tetrodų bazių antrieji išvadai – atitinkamai su ketvirtojo, aštuntojo ir dvyliktojo tetrodų bazių pirmaisiais išvadais, kurių kolektoriai atitinkamai yra sujungti su ketvirtojo, septintojo ir dešimtojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme", šių tetrodų bazių antrieji išvadai atitinkamai yra sujungti su kanalų komutatoriaus bloko pirmojo, antrojo ir ketvirtojo tetrodų bazių pirmaisiais išvadais, kur trečiojo tetrodo bazės pirmasis išvadas yra sujungtas su adreso nuskaitymo bloko antrojo ir šeštojo tetrodų emiteriais, kur trečiojo ir dešimtojo tetrodų emiteriai – su kanalų komutatoriaus bloko penktojo tetrodo bazės pirmuoju išvadu, kur šeštojo tetrodo bazės pirmasis išvadas – su adreso nuskaitymo bloko septintojo ir vienuoliktojo tetrodų emiteriais, kur ketvirtojo, aštuntojo ir dvyliktojo tetrodų emiteriai yra sujungti su kanalų komutatoriaus bloko septintojo tetrodo bazės pirmuoju išvadu.
[0008] Principinės tankintuvų-atrinktuvų schemos yra parodytos Fig. 1–Fig. 4, čia skaičiais pažymėta: 1 – n skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo blokas; 11, 2, ... – įrenginio adreso nuskaitymo bloko puslaidininkiniai tetrodai; 2 – įrenginio (2n – 1) kanalų komutatoriaus blokas; 21, 2, ... – įrenginio kanalų komutatoriaus bloko puslaidininkiniai tetrodai; 31, 2, ... – srovės šaltiniai; 4 – puslaidininkinis diodas; 50, 1, ... , (n – 1) – įrenginio n skilčių skaitmeninio dvejetainio kodo {d} įėjimai: 50 ( d0 – jauniausiosios skilties, ... , 5(n – 1) ( ( d(n – 1) – vyriausiosios skilties; 6 – apkrovos rezistorius; 7 – įrenginio išėjimas; 81, 2, ... , (2n – 1) – įrenginio (2n – 1) kanalų įėjimai; 9 ir 10 – atitinkamai pirmoji ir antroji "žemės".

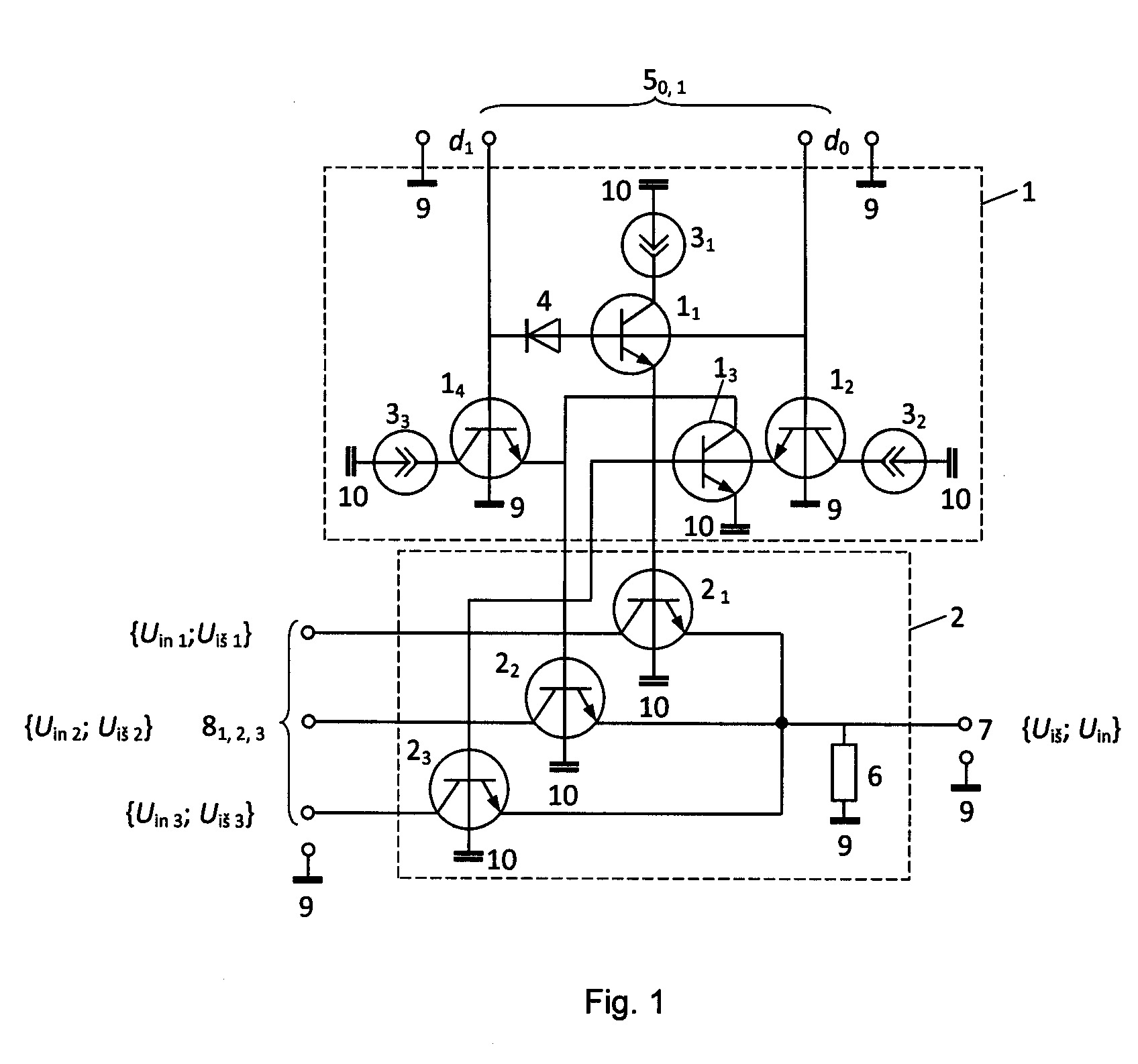

[0009] Tankintuvas-atrinktuvas (Fig. 1) yra sudarytas iš n = 2 skilčių skaitmeninio dvejetainio kodo {d} adreso nuskaitymo įėjimų 50, 1, įrenginio (2n – 1) = 3 kanalų įėjimų 81–3 ir išėjimo 7, trijų srovės šaltinių 31–3, puslaidininkinio diodo 4 ir m = 7 puslaidininkinių tetrodų, iš kurių keturi tetrodai 11–4 sudaro n = 2 skilčių adreso nuskaitymo bloko 1 schemą, o likusieji trys tetrodai 21–3 sudaro įrenginio (2n – 1) = 3 kanalų komutatoriaus bloką 2, kuriame tetrodų 21–3 kolektoriai yra sujungti su atitinkamais įrenginio 2n = 3 kanalų įėjimais 81–3, emiteriai – su apkrovos rezistoriaus 6 pirmuoju išvadu ir įrenginio išėjimu 7, kur apkrovos rezistoriaus 6 antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina 9, o tetrodų 21–3 bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina 10, kuri yra galvaniškai atskirta nuo pirmosios šinos 9. Adreso nuskaitymo bloko 1 pirmojo tetrodo 11 bazės pirmasis išvadas yra sujungtas su įrenginio adreso nuskaitymo jauniausiosios skilties įėjimų 50 ( d0 ir antrojo tetrodo 12 bazės pirmuoju išvadu, kurio bazės antrasis išvadas yra sujungtas su pirmąja "žeme" 9, kolektorius – su antrojo srovės šaltinio 32 pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme" 10, emiteris – su trečiojo tetrodo 13 bazės pirmuoju išvadu, kurio emiteris – su antrąja "žeme" 10, o kolektorius – su ketvirtojo tetrodo 14 emiteriu, kurio bazės antrasis išvadas – su pirmąja "žeme" 9, o jo bazės pirmasis išvadas – su įrenginio adreso nuskaitymo vyriausiosios skilties įėjimų 51 ( d1 ir diodo 4 katodu, kurio anodas yra sujungtas su pirmojo tetrodo 11 bazės antruoju išvadu, kurio kolektorius – su pirmojo srovės šaltinio 31 pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme" 10. Adreso nuskaitymo bloko 1 ketvirtojo tetrodo 14 kolektorius yra sujungtas su trečiojo srovės šaltinio 33 pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme" 10, kur pirmojo tetrodo 11 emiteris yra sujungtas su kanalų komutatoriaus bloko 2 pirmojo tetrodo 21 bazės pirmuoju išvadu, kur antrojo tetrodo 22 bazės pirmasis išvadas – su adreso nuskaitymo bloko 1 ketvirtojo tetrodo 14 emiteriu, o trečiojo tetrodo 23 bazės pirmasis išvadas – su adreso nuskaitymo bloko 1 trečiojo tetrodo 13 bazės antruoju išvadu.

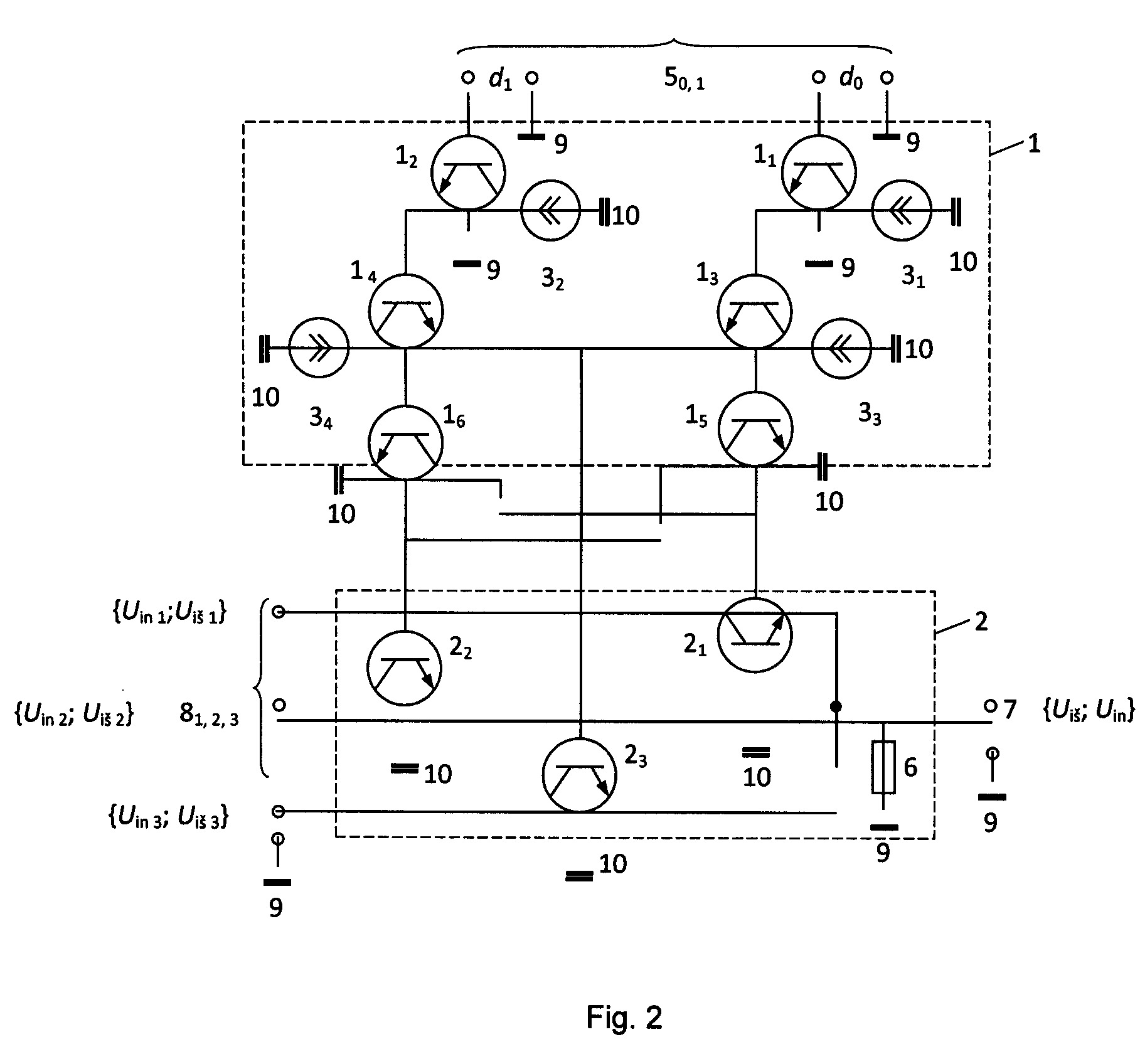

[0010] Kitas tankintuvo-atrinktuvo variantas (Fig. 2) yra sudarytas iš n = 2 skilčių skaitmeninio dvejetainio kodo {d} adreso nuskaitymo įėjimų 50, 1, įrenginio (2n – 1) = 3 kanalų įėjimų 81–3 ir išėjimo 7, keturių srovės šaltinių 31–4 ir m = 9 puslaidininkinių tetrodų, iš kurių šeši tetrodai 11–6 sudaro n = 2 skilčių adreso nuskaitymo bloko 1 schemą, o likusieji trys tetrodai 21–3 sudaro įrenginio (2n – 1) = 3 kanalų komutatoriaus bloką 2, kuriame tetrodų 21–3 kolektoriai yra sujungti su atitinkamais įrenginio 2n = 3 kanalų įėjimais 81–3, emiteriai – su apkrovos rezistoriaus 6 pirmuoju išvadu ir įrenginio išėjimu 7, kur apkrovos rezistoriaus 6 antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina 9, o tetrodų 21–3 bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina 10, kuri yra galvaniškai atskirta nuo pirmosios šinos 9. Adreso nuskaitymo bloko 1 pirmojo ir antrojo tetrodų 11, 2 bazių pirmieji išvadai yra sujungti atitinkamai su įrenginio adreso nuskaitymo jauniausiosios ir vyriausiosios skilčių įėjimais 50, 1 ( d0, 1, jų bazių antrieji išvadai – su pirmąją "žeme" 9, jų kolektoriai – su atitinkamų pirmojo ir antrojo srovės šaltinių 31, 2 pirmaisiais poliais, kurių antrieji poliai yra sujungti su antrąja "žeme" 10, o jų emiteriai – atitinkamai su trečiojo ir ketvirtojo tetrodų 13, 4 bazių pirmaisiais išvadais, kurių bazių antrieji išvadai – atitinkamai su penktojo ir šeštojo tetrodų 15, 6 bazių pirmaisiais išvadais, kurių bazių antrieji išvadai atitinkamai yra sujungti su kanalų komutatoriaus bloko 2 pirmojo ir antrojo tetrodų 2 1, 2 bazių pirmaisiais išvadais. Adreso nuskaitymo bloko 1 trečiojo ir ketvirtojo tetrodų 13, 4 kolektoriai yra sujungti su atitinkamų trečiojo ir ketvirtojo srovės šaltinių 33, 4 pirmaisiais poliais, kurių antrieji poliai yra sujungti su antrąja "žeme" 10, o jų emiteriai – su kanalų komutatoriaus bloko 2 trečiojo tetrodo 2 3 bazės pirmuoju išvadu. Adreso nuskaitymo bloko 1 penktojo ir šeštojo tetrodų 15, 6 emiteriai yra sujungti su antrąja "žeme" 10, o jų kolektoriai – atitinkamai su kanalų komutatoriaus bloko 2 antrojo ir pirmojo tetrodų 2 2 ir 2 1 bazių pirmaisiais išvadais.

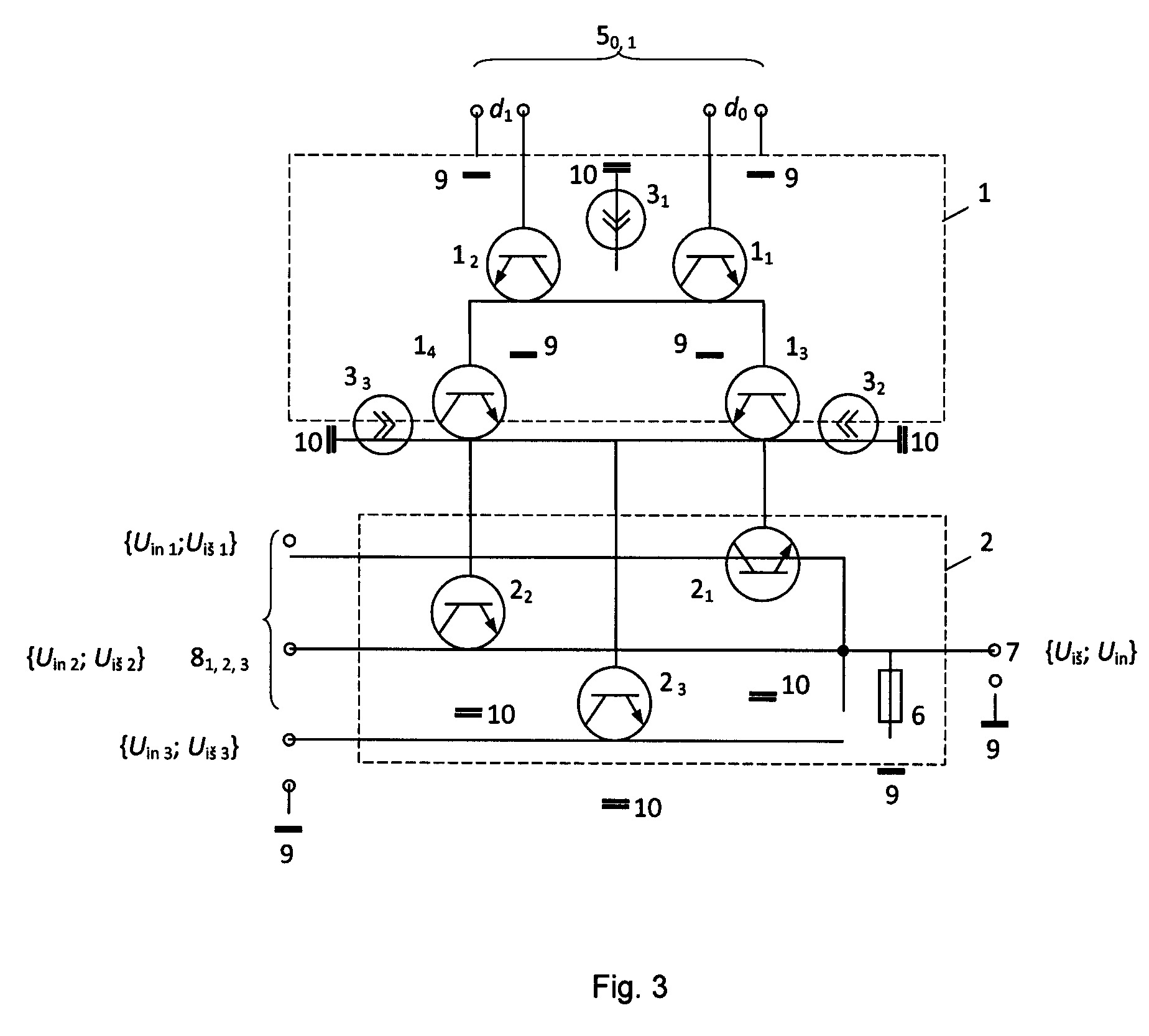

[0011] Dar kitas tankintuvo-atrinktuvo variantas (Fig. 3) yra sudarytas iš n = 2 skilčių skaitmeninio dvejetainio kodo {d} adreso nuskaitymo įėjimų 50, 1, įrenginio (2n – 1) = 3 kanalų įėjimų 81–3 ir išėjimo 7, trijų srovės šaltinių 31–3 ir m = 7 puslaidininkinių tetrodų, iš kurių keturi tetrodai 11–4 sudaro n = 2 skilčių adreso nuskaitymo bloko 1 schemą, o likusieji trys tetrodai 21–3 sudaro įrenginio (2n – 1) = 3 kanalų komutatoriaus bloką 2, kuriame tetrodų 21–3 kolektoriai yra sujungti su atitinkamais įrenginio 2n = 3 kanalų įėjimais 81–3 , emiteriai – su apkrovos rezistoriaus 6 pirmuoju išvadu ir įrenginio išėjimu 7, kur apkrovos rezistoriaus 6 antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina 9, o tetrodų 21–3 bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina 10, kuri yra galvaniškai atskirta nuo pirmosios šinos 9. Adreso nuskaitymo bloko 1 pirmojo ir antrojo tetrodų 11, 2 bazių pirmieji išvadai atitinkamai yra sujungti su įrenginio adreso nuskaitymo jauniausiosios ir vyriausiosios skilčių įėjimais 50, 1 ( d0, 1, jų bazių antrieji išvadai – su pirmąją "žeme", jų kolektoriai – su pirmojo srovės šaltinio 31 pirmuoju poliumi, kurio antrasis polius –su antrąja "žeme" 10, o jų emiteriai – atitinkamai su trečiojo ir ketvirtojo tetrodų 13, 4 bazių pirmaisiais išvadais, kurių bazių antrieji išvadai – atitinkamai su kanalų komutatoriaus bloko 2 pirmojo ir antrojo tetrodų 21, 2 bazių pirmaisiais išvadais. Adreso nuskaitymo bloko 1 trečiojo ir ketvirtojo tetrodų 13, 4 kolektoriai yra sujungti su atitinkamų antrojo ir trečiojo srovės šaltinių 32, 3 pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme" 10, o šių tetrodų emiteriai – su kanalų komutatoriaus bloko 2 trečiojo tetrodo 23 bazės pirmuoju išvadu.

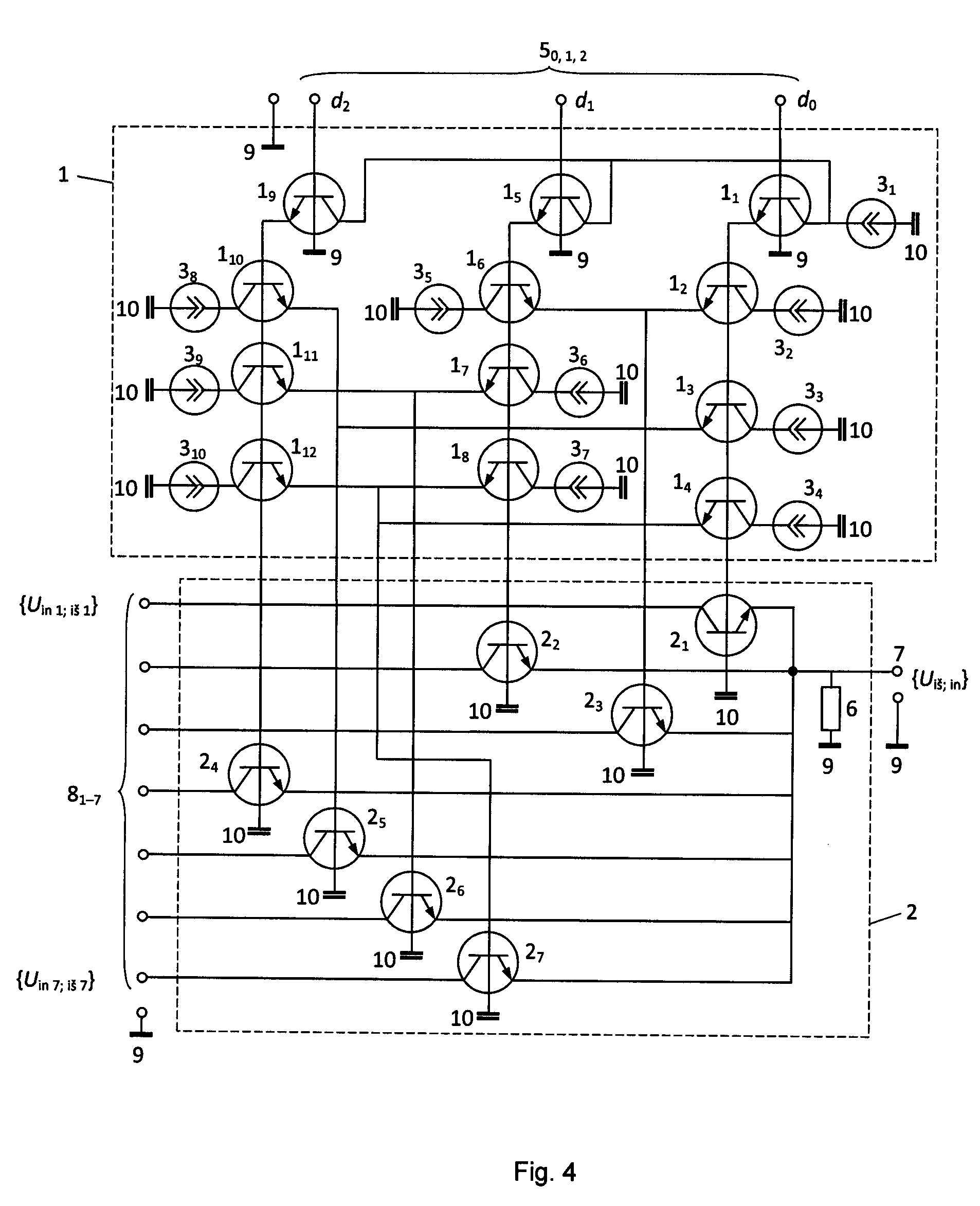

[0012] Dar kitas tankintuvo-atrinktuvo variantas (Fig. 4) yra sudarytas iš n = 3 skilčių skaitmeninio dvejetainio kodo {d} adreso nuskaitymo įėjimų 50–2 , įrenginio (2n – 1) = 7 kanalų įėjimų 81–7 ir išėjimo 7, dešimties srovės šaltinių 31–10 ir m = 19 puslaidininkinių tetrodų, iš kurių dvylika tetrodų 11–12 sudaro n = 2 skilčių adreso nuskaitymo bloko 1 schemą, o likusieji septyni tetrodai 21–7 sudaro įrenginio (2n – 1) = 7 kanalų komutatoriaus bloką 2, kuriame tetrodų 21–7 kolektoriai yra sujungti su atitinkamais įrenginio 2n = 7 kanalų įėjimais 81–7, emiteriai – su apkrovos rezistoriaus 6 pirmuoju išvadu ir įrenginio išėjimu 7, kur apkrovos rezistoriaus 6 antrasis išvadas yra sujungtas su pirmąją " žeme " – nulinio potencialo pirmąja šina 9, o tetrodų 2 1 ( 7 bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina 10, kuri yra galvaniškai atskirta nuo pirmosios šinos 9. Adreso nuskaitymo bloko 1 pirmojo, penktojo ir devintojo tetrodų 11, 5, 9 bazių pirmieji išvadai atitinkamai yra sujungti su įrenginio adreso nuskaitymo jauniausiosios, vyresniosios ir vyriausiosios skilčių įėjimais 50, 1, 2 ( d0, 1, 2, jų bazių antrieji išvadai – su pirmąją "žeme" 9, jų kolektoriai – su pirmojo srovės šaltinio 31 pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme" 10, o jų emiteriai – atitinkamai su antrojo, šeštojo ir dešimtojo tetrodų 12, 6, 10 bazių pirmaisiais išvadais, kurių kolektoriai atitinkamai yra sujungti su antrojo, penktojo ir aštuntojo srovės šaltinių 32, 5, 8 pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme" 10, ir šių tetrodų 12, 6, 10 bazių antrieji išvadai – atitinkamai su trečiojo, septintojo ir vienuoliktojo tetrodų 13, 7, 11 bazių pirmaisiais išvadais, kurių kolektoriai atitinkamai yra sujungti su trečiojo, šeštojo ir devintojo srovės šaltinių 33, 6, 9 pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme" 10, šių tetrodų 13, 7, 11 bazių antrieji išvadai – atitinkamai su ketvirtojo, aštuntojo ir dvyliktojo tetrodų 14, 8, 12 bazių pirmaisiais išvadais, kurių kolektoriai atitinkamai yra sujungti su ketvirtojo, septintojo ir dešimtojo srovės šaltinių 34, 7, 10 pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme" 10, šių tetrodų 14, 8, 12 bazių antrieji išvadai atitinkamai yra sujungti su kanalų komutatoriaus bloko 2 pirmojo, antrojo ir ketvirtojo tetrodų 21, 2, 4 bazių pirmaisiais išvadais, kur trečiojo tetrodo 23 bazės pirmasis išvadas yra sujungtas su adreso nuskaitymo bloko 1 antrojo ir šeštojo tetrodų 12, 6 emiteriais, kur trečiojo ir dešimtojo tetrodų 13, 10 emiteriai – su kanalų komutatoriaus bloko 2 penktojo tetrodo 25 bazės pirmuoju išvadu, kur šeštojo tetrodo 26 bazės pirmasis išvadas – su adreso nuskaitymo bloko 1 septintojo ir vienuoliktojo tetrodų 17, 11 emiteriais, kur ketvirtojo, aštuntojo ir dvyliktojo tetrodų 14, 8, 12, emiteriai yra sujungti su kanalų komutatoriaus bloko 2 septintojo tetrodo 27 bazės pirmuoju išvadu.
[0013] Tankintuvas-atrinktuvas (Fig. 1) veikia tokiu būdu.
[0014] Įjungus srovės šaltinius 31–3 , visi tetrodai 11–4 ir 21–3 yra "uždaryti" – schema energijos nevartoja, nes varža RKE tarp jų kolektorių K ir emiterių E yra santykinai didelė, apie 0,1–1 M( ir daugiau. Į bet kurį įrenginio n skilčių skaitmeninio dvejetainio kodo {d} įėjimą 50, 1 ,..., (n – 1) padavus loginio vieneto "1" signalą (U"1", kurio poliaringumas yra "+" arba "–", priklausomai nuo diodo 4 jungimo krypties, ir Fig. 1 parodytu atveju signalo U"1" poliaringumas yra "+". Signalo U"1" amplitudė turi tenkinti būtiną sąlyga: |U"1"| ( IBB s (2, 3)·RBB s (2, 3), čia: RBB s (2, 3) – tetrodų 12 , 4 bazių varžos RBB (2, 3) tarp atitinkamų jų bazės išvadų vertė, kai bazės srovė IBB (2, 3) ( ( IBB s (2, 3) – vertė, kuriai esant tetrodai 12 , 4 persijungia į "atidarytą" būseną, kurioje jų varža RKE ( RKE s ( 1–10 ( ir mažiau, t. y. santykinai maža. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( d0, 1 padavus dvejetainį skaičių {d} ( 01, tai atitinka dešimtainį skaičių 1, jauniausiosios skilties įėjime 50 ( d0 veikia signalas U"1", ir todėl teka įėjimo srovė Iin (0), kai tuo tarpu vyriausiosios skilties įėjime 51 ( d1 poveikio signalo nėra, tai atitinka loginį nulį "0". Tetrodų 11 ir 12 bazių atitinkamų išvadų sujungimo mazge srovė Iin (0) atsišakoja į du sandus: I *in (0) – tetrodo 11 bazės srovė, kuri teka ir per atidarytą diodą 4; I **in (0) – tetrodo 12 bazės srovė, ir galioja sąryšis: Iin (0) = I *in (0) + I **in (0). Šie srovių sandai turi tenkinti būtinas sąlygas: I *in (0) ( IBB s (1) – tetrodo 11 bazės srovės IBB (1) vertė, kuriai esant tetrodas 11 persijungia į "atidarytą" būseną; I **in (0) < IBB s (2). Esant šioms sąlygoms, tetrodas 11 persijungia į "atidarytą" būseną o tetrodas 12 lieka "uždarytoje" būsenoje. Todėl pirmojo srovės šaltinio 31 srovė Io teka per atidarytą tetrodą 11 ir per tetrodo 21 bazę, ir, esant būtinai sąlygai: Io ( I *BB s – tetrodų 13 ir 21–3 bazių srovės IBB vertė, kuriai esant tetrodai 13 ir 21–3 persijungia į "atidarytą" būseną, tetrodas 21 persijungia į "atidarytą" būseną, todėl atsidaro tik pirmasis kanalas 81 ( 7 ir, esant poveikiui Uin 1, turime reakciją Uiš, tai atitinka tankintuvo veiką, ir atvirkščiai – esant poveikiui Uin, turime reakciją Uiš 1, tai atitinka atrinktuvo veiką. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( d0, 1 padavus dvejetainį skaičių {d} ( 10, tai atitinka dešimtainį skaičių 2, vyriausiosios skilties įėjime 51 ( ( d1 veikia signalas U"1", todėl teka įėjimo srovė Iin (1), kai tuo tarpu jauniausiosios skilties įėjime 50 ( d0 poveikio signalo nėra, tai atitinka loginį nulį "0". Šiuo atveju diodas 4 yra uždarytas ir srovė Iin (1) teka per tetrodo 14 bazę ir, esant būtinai sąlygai: Iin (1) ( IBB s (4) – tetrodo 14 bazės srovės IBB vertė, kuriai esant tetrodas 14 persijungia į "atidarytą" būseną, tetrodas 14 persijungia į "atidarytą" būseną, o visi kiti tetrodai yra "uždarytose" būsenose. Todėl srovės šaltinio 33 srovė Io teka per tetrodo 22 bazę ir šis tetrodas persijungia į "atidarytą" būseną ir todėl atsidaro tik antrasis kanalas 82 ( 7. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( d0, 1 padavus dvejetainį skaičių {d} ( 11, tai atitinka dešimtainį skaičių 3, jauniausiosios ir vyriausiosios skilčių įėjimuose 50, 1 ( d0, 1 veikia signalai U"1", todėl teka atitinkamos įėjimo srovės Iin (0) ir Iin (1). Esant būtinai sąlygai: Iin (0) ( IBB s (2) – tetrodo 12 bazės srovės IBB vertė, kuriai esant tetrodas 12 persijungia į "atidarytą" būseną, tetrodai 12, 4 persijungia į "atidarytas" būsenas. Todėl antrojo srovės šaltinio 32 srovė Io teka per atidarytą tetrodą 12 ir per tetrodų 13 bei 23 bazes, todėl jie "atsidaro". "Atidarytas" tetrodas 13 šuntuoja tetrodo 22 bazę ir todėl per "atidarytą" tetrodą 14 tekanti srovės šaltinio 33 srovė Io atsišakoja tetrodo 14 emiterio ir tetrodo 13 kolektoriaus sujungimo mazge į du sandus: Io (3) – tetrodo 13 kolektoriaus-emiterio srovė; I *o (2) – tetrodo 22 bazės srovė, ir Io = Io (3) + I *o (2). Esant būtinai sąlygai: I *o (2) < I *BB s, tetrodas 22 persijungia į "uždarytą" būseną, o tetrodas 23 lieka "atidarytoje" būsenoje ir todėl atsidaro tik trečiasis kanalas 83 ( 7.
[0015] Kitas tankintuvo-atrinktuvo variantas (Fig. 2) veikia tokiu būdu.
[0016] Įjungus srovės šaltinius 31–4, visi tetrodai 11–6 ir 21–3 yra "uždaryti" – schema energijos nevartoja. Į bet kurį įrenginio n skilčių skaitmeninio dvejetainio kodo {d} įėjimą 50, 1,..., (n – 1) padavus loginio vieneto "1" signalą (U"1", kurio poliaringumas yra "+" arba "–", ir signalo (U"1" amplitudei tenkinant būtiną sąlygą: |U"1"| ( IBB s (1, 2)·RBB s (1, 2), čia: RBB s (1, 2) – tetrodų 11, 2 bazių varžos RBB (1, 2) tarp atitinkamų jų išvadų vertė, kai bazės srovė IBB (1, 2) ( IBB s (1, 2) – vertė, kuriai esant tetrodai 11, 2 persijungia į "atidarytą" būseną. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( ( d0, 1 padavus dvejetainį skaičių {d} ( 01, tai atitinka dešimtainį skaičių 1, jauniausiosios skilties įėjime 50 ( d0 veikia signalas U"1", todėl teka įėjimo srovė Iin (0), kai tuo tarpu vyriausiosios skilties įėjime 51 ( d1 poveikio signalo nėra, tai atitinka loginį nulį "0". Esant būtinai sąlygai: Iin (0) ( IBB s (1) – tetrodo 11 bazės srovės IBB vertė, kuriai esant tetrodas 11 persijungia į "atidarytą" būseną, tetrodas 11 "atsidaro" ir pirmojo srovės šaltinio 31 srovė Io teka per tetrodų 13, 5 ir 21 bazes. Esant būtinai sąlygai: Io ( IBB s – tetrodų 13–6 ir 21–3 bazių srovės IBB vertė, kuriai esant šie tetrodai persijungia į "atidarytą" būseną, tetrodai 13, 5 ir 21 "atsidaro". "Atidarytas" tetrodas 21 atidaro pirmąjį kanalą 81 ( 7 ir, esant poveikiui Uin 1, turime reakciją Uiš, tai atitinka tankintuvo veiką, ir atvirkščiai – esant poveikiui Uin, turime reakciją Uiš 1, tai atitinka atrinktuvo veiką. Tuo pačiu per "atidarytą" tetrodą 13 ir tetrodo 23 bazę teka srovės šaltinio 33 srovė I *o, kurios vertė tenkina būtiną sąlygą: I *o < IBB s. Todėl, esant šiai sąlygai, tetrodas 23 lieka "uždarytas" ir turime atidarytą tik pirmąjį kanalą 81 ( 7. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( d0, 1 padavus dvejetainį skaičių {d} ( 10, tai atitinka dešimtainį skaičių 2, vyriausiosios skilties įėjime 51 ( d1 veikia signalas U"1", todėl teka įėjimo srovė Iin (1), kai tuo tarpu jauniausiosios skilties įėjime 50 ( d0 poveikio signalo nėra, tai atitinka loginį nulį "0". Esant būtinai sąlygai: Iin (1) ( IBB s (2) – tetrodo 12 bazės srovės IBB vertė, kuriai esant tetrodas 12 persijungia į "atidarytą" būseną, tetrodas 12 "atsidaro" ir antrojo srovės šaltinio 32 srovė Io teka per tetrodų 14, 6 ir 22 bazes, todėl šie tetrodai 14, 6 ir 22 "atsidaro". "Atidarytas" tetrodas 22 atidaro antrąjį kanalą 82 ( 7, o per atidarytą tetrodą 14 ir tetrodo 23 bazę teka srovės šaltinio 34 srovė I *o, todėl tetrodas 23 lieka "uždarytas" ir turime atidarytą tik antrąjį kanalą 82 ( 7. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( d0, 1 padavus dvejetainį skaičių {d} ( 11, tai atitinka dešimtainį skaičių 3, jauniausiosios ir vyriausiosios skilčių įėjimuose 50, 1 ( d0, 1 veikia signalai U"1", todėl atitinkamai teka įėjimo srovės Iin (0) ir Iin (1), ir todėl tetrodai 11, 2 "atsidaro". Per "atidarytus" tetrodus 11, 2 ir atitinkamų tetrodų 13, 5, 21 ir 14, 6, 22 bazes iš atitinkamų srovės šaltinių 31, 2 teka srovės Io, todėl šie tetrodai 13–6 ir 21, 2 "atsidaro". Per "atidarytus" tetrodus 13, 4 ir tetrodo 23 bazę teka srovės šaltinių 33, 4 srovės I *o, ir, esant būtinai sąlygai: 2·I *o ( IBB s, tetrodas 23 taip pat "atsidaro", todėl yra atidaromas trečiasis kanalas 83 ( 7. Tuo pačiu "atidaryti" tetrodai 15 ir 16 atitinkamai šuntuoja tetrodų 22 ir 21 bazes ir todėl šie tetrodai 21, 2 yra "uždaromi", ir todėl turime atidarytą tik trečiąjį kanalą 83 ( 7.
[0017] Dar kitas tankintuvo-atrinktuvo variantas (Fig. 3) veikia tokiu būdu.
[0018] Įjungus srovės šaltinius 31–3, visi tetrodai 11–4 ir 21–3 yra "uždaryti" – schema energijos nevartoja. Į bet kurį įrenginio n skilčių skaitmeninio dvejetainio kodo {d} įėjimą 50, 1,..., (n – 1) padavus loginio vieneto "1" signalą (U"1", kurio poliaringumas yra "+" arba "–", ir signalo (U"1" amplitudei tenkinant būtiną sąlygą: |U"1"| ( IBB s (1, 2)·RBB s (1, 2), čia: RBB s (1, 2) – tetrodų 11, 2 bazių varžos RBB (1, 2) tarp atitinkamų jų išvadų vertė, kai bazės srovė IBB (1, 2) ( IBB s (1, 2) – vertė, kuriai esant tetrodai 11, 2 persijungia į "atidarytą" būseną. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( ( d0, 1 padavus dvejetainį skaičių {d} ( 01, tai atitinka dešimtainį skaičių 1, jauniausiosios skilties įėjime 50 ( d0 veikia signalas U"1", todėl teka įėjimo srovė Iin (0), kai tuo tarpu vyriausiosios skilties įėjime 51 ( d1 poveikio signalo nėra, tai atitinka loginį nulį "0". Esant būtinai sąlygai: Iin (0) ( IBB s (1) – tetrodo 11 bazės srovės IBB vertė, kuriai esant tetrodas 11 persijungia į "atidarytą" būseną, tetrodas 11 "atsidaro" ir pirmojo srovės šaltinio 31 srovė Io teka per tetrodų 13 ir 21 bazes. Esant būtinoms sąlygoms: Io ( IBB s (3,4) – tetrodų 13, 4 bazių srovės IBB vertė, kuriai esant šie tetrodai persijungia į "atidarytą" būseną, ir Io ( I *BB s – tetrodų 21–3 bazių srovės IBB vertė, kuriai esant šie tetrodai persijungia į "atidarytą" būseną, tetrodai 13 ir 21 "atsidaro". "Atidarytas" tetrodas 21 atidaro pirmąjį kanalą 81 ( 7 ir, esant poveikiui Uin 1, turime reakciją Uiš, tai atitinka tankintuvo veiką, ir atvirkščiai – esant poveikiui Uin, turime reakciją Uiš 1, tai atitinka atrinktuvo veiką. Tuo pačiu per "atidarytą" tetrodą 13 ir tetrodo 23 bazę teka srovės šaltinio 32 srovė I *o, kurios vertė tenkina būtiną sąlygą: I *o < I *BB s. Todėl, esant šiai sąlygai, tetrodas 23 lieka "uždarytas" ir turime atidarytą tik pirmąjį kanalą 81 ( 7. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( d0, 1 padavus dvejetainį skaičių {d} ( 10, tai atitinka dešimtainį skaičių 2, vyriausiosios skilties įėjime 51 ( d1 veikia signalas U"1", todėl teka įėjimo srovė Iin (1), kai tuo tarpu jauniausiosios skilties įėjime 50 ( d0 poveikio signalo nėra, tai atitinka loginį nulį "0". Esant būtinai sąlygai: Iin (1) ( IBB s (2) – tetrodo 12 bazės srovės IBB vertė, kuriai esant tetrodas 12 persijungia į "atidarytą" būseną, tetrodas 12 "atsidaro" ir pirmojo srovės šaltinio 31 srovė Io teka per tetrodų 14 ir 22 bazes, todėl šie tetrodai 14 ir 22 "atsidaro". "Atidarytas" tetrodas 22 atidaro antrąjį kanalą 82 ( 7, o per atidarytą tetrodą 14 ir tetrodo 23 bazę teka srovės šaltinio 33 srovė I *o, todėl tetrodas 23 lieka "uždarytas" ir turime atidarytą tik antrąjį kanalą 82 ( ( 7. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( d0, 1 padavus dvejetainį skaičių {d} ( 11, tai atitinka dešimtainį skaičių 3, jauniausiosios ir vyriausiosios skilčių įėjimuose 50, 1 ( d0, 1 veikia signalai U"1", todėl teka atitinkamos įėjimo srovės Iin (0) ir Iin (1), ir todėl tetrodai 11, 2 "atsidaro". Per "atidarytus" tetrodus 11, 2 ir atitinkamų tetrodų 13, 21 ir 14, 22 bazes iš pirmojo srovės šaltinio 31 teka srovės Io /2. Esant būtinoms sąlygoms: Io /2 < I *BB s ir Io /2 > IBB s (3, 4) – tetrodų 13, 4 bazės srovės IBB vertė, kuriai esant šie tetrodai 13, 4 persijungia į "atidarytą" būseną, tetrodas 23 "atsidaro", o tetrodai 21, 2 "užsidaro", todėl yra atidaromas tik trečiasis kanalas 83 ( 7.
[0019] Dar kitas tankintuvo-atrinktuvo variantas (Fig. 4) veikia tokiu pat būdu, kaip ir parodytas Fig. 3.
[0020] Įjungus srovės šaltinius 31–10, visi tetrodai 11–12 ir 21–7 yra "uždaryti" – schema energijos nevartoja. Į bet kurį įrenginio n skilčių skaitmeninio dvejetainio kodo {d} įėjimą 50, 1,..., (n – 1) padavus loginio vieneto "1" signalą (U"1", kurio poliaringumas yra "+" arba "–", ir signalo (U"1" amplitudei tenkinant būtiną sąlygą: |U"1"| ( IBB s (1, 5, 9 )·RBB s (1, 5, 9), čia: RBB s (1, 5, 9) – tetrodų 11, 5, 9 bazių varžos RBB (1, 5, 9) tarp atitinkamų jų išvadų vertė, kai bazės srovė IBB (1, 5, 9) ( IBB s (1, 5, 9) – vertė, kuriai esant tetrodai 11, 5, 9 persijungia į "atidarytą" būseną. Atskirai "atidaryti" tetrodai 11, 5, 9 atidaro visus jų emiterių grandinėje įjungtus tetrodus: 11 ( 12–4, 21; 15 ( 16–8, 22; 19 ( ( 110–12, 24, kai srovės šaltinio 31 srovė Io tenkina būtinas sąlygas: Io /2 ( IBB s (2, 3, 6, 7, 10, 11) ( ( Io /3 – bazės srovės vertė, kuriai esant tetrodai 12, 3, 6, 7, 10, 11 persijungia į "atidarytą" būseną, ir Io ( I *BB s (1–6) ( Io /2 – bazės srovės vertė, kuriai esant tetrodai 21–6 persijungia į "atidarytą" būseną. Į įrenginio adreso nuskaitymo įėjimus 50, 1 ( d0, 1 padavus dvejetainius skaičius {d} ( ( 01, 10 ir 11, įrenginys veikia taip pat, kaip ir parodytas Fig. 3. Į įrenginio adreso nuskaitymo įėjimus 50, 1, 2 ( d0, 1, 2 padavus dvejetainį skaičių {d} ( 100, tai atitinka dešimtainį skaičių 4, įrenginys veikia taip. Šiuo atveju signalas (U"1" veikia tik vyriausiosios skilties įėjime 52 ( d2, todėl teka įėjimo srovė Iin (2) ( IBB s (9) ir tetrodas 19 "atsidaro", kai tuo tarpu tetrodai 11, 5 ir visi kiti yra "uždaryti". Iš srovės šaltinio 31 srovė Io teka per atidarytą tetrodą 19 ir tetrodų 110–12 bei 24 bazes ir juos taip pat "atidaro", todėl yra atidaromas tik ketvirtasis kanalas 84 ( 7. Tai pasiekiama tenkinant būtinas sąlygas: I *BB s (1–6) > I *o ( I *BB s (1–6) /2 ir I *BB s (7) > I **o ( ( I *BB s (7) /2, čia: I *o – srovės šaltinių 32, 3, 5, 6, 8, 9 generuojama srovė; I **o – srovės šaltinių 34, 7, 10 generuojama srovė, nes, esant šioms sąlygoms, iš atitinkamų srovės šaltinių 38–10 per atidarytus atitinkamus tetrodus 110–12 ir atitinkamų tetrodų 25–7 bazes tekančios atitinkamos srovės I *o ir I **o negali "atidaryti" tetrodų 25–7. Į įrenginio adreso nuskaitymo įėjimus 50, 1, 2 ( d0, 1, 2 padavus dvejetainį skaičių {d} ( 101, tai atitinka dešimtainį skaičių 5, tai šiuo atveju signalai (U"1" veikia vyriausiosios ir jauniausiosios skilčių įėjimuose 52, 0 ( d2, 0, todėl teka įėjimo srovės Iin (2, 0) ( IBB s (1, 9) ir tetrodai 11, 9 "atsidaro", kai tuo tarpu tetrodas15 ir visi kiti tetrodai yra "uždaryti". Iš srovės šaltinio 31 per atidarytus tetrodus 11, 9 ir atitinkamų tetrodų 110–12, 24 bei 12–4, 21 bazes teka srovės Io /2 ir todėl "atsidaro" tik tetrodai 12–4, 10–12. Dėl "atidarytų" tetrodų 13, 10 yra "atidaromas" tetrodas 25, ir todėl yra atidaromas tik penktasis kanalas 85 ( 7. Į įrenginio adreso nuskaitymo įėjimus 50, 1, 2 ( d0, 1, 2 padavus dvejetainį skaičių {d} ( 110, tai atitinka dešimtainį skaičių 6, tai šiuo atveju signalai (U"1" veikia vyriausiosios ir jaunesniosios skilčių įėjimuose 52, 1 ( d2, 1, todėl teka įėjimo srovės Iin (2, 1) ( IBB s (5, 9) ir tetrodai 15, 9 "atsidaro", kai tuo tarpu tetrodas11 ir visi kiti tetrodai yra "uždaryti". Per atidarytus tetrodus 15, 9 ir atitinkamų tetrodų 16–8, 22 bei 110–12, 24 bazes iš srovės šaltinio 31 teka srovės Io /2, ir todėl "atsidaro" tik tetrodai 16–8, 10–12. Dėl "atidarytų" tetrodų 17, 11 yra "atidaromas" tetrodas 26, ir todėl yra atidaromas tik šeštasis kanalas 86 ( 7. Į įrenginio adreso nuskaitymo įėjimus 50, 1, 2 ( ( d0, 1, 2 padavus dvejetainį skaičių {d} ( 111, tai atitinka dešimtainį skaičių 7, tai šiuo atveju signalai (U"1" veikia visuose skilčių įėjimuose 52–0 ( d2–0, ir todėl teka įėjimo srovės Iin (2–0) ( ( IBB s (1, 5, 9), ir todėl tetrodai 11, 5, 9 "atsidaro". Per atidarytus tetrodus 11, 5, 9 ir atitinkamų tetrodų 12–4, 21, 16–8, 22 bei 110–12, 24 bazes iš srovės šaltinio 31 teka srovės Io /3 ir todėl "atsidaro" tik tetrodai 14, 8, 12, nes tai yra pasiekiama tenkinant būtiną sąlygą: Io /3 ( IBB s (4, 8, 12) – bazės srovės vertė, kuriai esant tetrodai 14, 8, 12 persijungia į "atidarytą" būseną. Dėl "atidarytų" tetrodų 17, 11, esant būtinai sąlygai: 3·I **o > IBB s (7) – bazės srovės vertė, kuriai esant tetrodas 27 persijungia į "atidarytą" būseną, yra "atidaromas" tetrodas 27, ir todėl yra atidaromas tik septintasis kanalas 87 ( 7.
[0021] Iš pateikto veikos aprašymo matome, jog pasiūlyti įrenginiai gali būti naudojami ir su skaitmeniniu Grėjaus kodu, nes jam esant užtenka atlikti kitą kanalų numeraciją, pavyzdžiui, septynių kanalų atveju reikia padaryti pakeitimus: 82 ( 83, 84 ( 87, 85 ( 86 ir 87 ( 85.
[0022] Palyginus su analogu pasiūlyti tankintuvai-atrinktuvai pasižymi dvejomis veikos funkcijomis ir santykinai paprastesne schema, nes turi tik puslaidininkinius tetrodus, ir todėl jo veika yra spartesnė. Dar kitas esminis pranašumas yra santykinai platesnė kanalų pralaidos dažnių juosta, o tai lemia analoginių signalų perdavimą be iškraipymų. Dar kitas pranašumas yra galimybė veikti su skaitmeniniu Grėjaus kodu, o tai padidina funkcines savybes.
1. Tankintuvas-atrinktuvas, sudarytas iš n = 2 skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo įėjimų, įrenginio (2n – 1) = 3 kanalų įėjimų ir išėjimo, b e s i s k i r i a n t i s tuo, kad papildomai yra įjungti trys srovės šaltinai, puslaidininkinis diodas ir m = 7 puslaidininkiniai tetrodai, iš kurių keturi tetrodai sudaro n = 2 skilčių adreso nuskaitymo bloko schemą, o likusieji trys tetrodai – įrenginio (2n – 1) = 3 kanalų komutatoriaus bloką, kuriame tetrodų kolektoriai yra sujungti su atitinkamais įrenginio 2n = 3 kanalų įėjimais, emiteriai – su apkrovos rezistoriaus pirmuoju išvadu ir įrenginio išėjimu, kur apkrovos rezistoriaus antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina, o tetrodų bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios šinos, adreso nuskaitymo bloko pirmojo tetrodo bazės pirmasis išvadas yra sujungtas su įrenginio adreso nuskaitymo jauniausiosios skilties įėjimų ir antrojo tetrodo bazės pirmuoju išvadu, kurio bazės antrasis išvadas yra sujungtas su pirmąja "žeme", kolektorius – su antrojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme", emiteris – su trečiojo tetrodo bazės pirmuoju išvadu, kurio emiteris – su antrąja "žeme", o kolektorius – su ketvirtojo tetrodo emiteriu, kurio bazės antrasis išvadas – su pirmąja "žeme", o bazės pirmasis išvadas – su įrenginio adreso nuskaitymo vyriausiosios skilties įėjimų ir diodo katodu, kurio anodas yra sujungtas su pirmojo tetrodo bazės antruoju išvadu, kurio kolektorius – su pirmojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme", o ketvirtojo tetrodo kolektorius – su trečiojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme", adreso nuskaitymo bloko pirmojo tetrodo emiteris yra sujungtas su kanalų komutatoriaus bloko pirmojo tetrodo bazės pirmuoju išvadu, kur antrojo tetrodo bazės pirmasis išvadas – su adreso nuskaitymo bloko ketvirtojo tetrodo emiteriu, o trečiojo tetrodo bazės pirmasis išvadas – su adreso nuskaitymo bloko trečiojo tetrodo bazės antruoju išvadu.
2. Tankintuvas-atrinktuvas, sudarytas iš n = 2 skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo įėjimų, įrenginio (2n – 1) = 3 kanalų įėjimų ir išėjimo, b e s i s k i r i a n t i s tuo, kad papildomai yra įjungti keturi srovės šaltinai ir m = 9 puslaidininkiniai tetrodai, iš kurių šeši tetrodai sudaro n = 2 skilčių adreso nuskaitymo bloko schemą, o likusieji trys tetrodai – įrenginio (2n – 1) = 3 kanalų komutatoriaus bloką, kuriame tetrodų kolektoriai yra sujungti su atitinkamais įrenginio 2n = 3 kanalų įėjimais, emiteriai – su apkrovos rezistoriaus pirmuoju išvadu ir įrenginio išėjimu, kur apkrovos rezistoriaus antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina, o tetrodų bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios šinos, adreso nuskaitymo bloko pirmojo ir antrojo tetrodų bazių pirmieji išvadai atitinkamai yra sujungti su įrenginio adreso nuskaitymo jauniausiosios ir vyriausiosios skilčių įėjimais, jų bazių antrieji išvadai – su pirmąją "žeme", jų kolektoriai – su atitinkamų pirmojo ir antrojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungti su antrąja "žeme", o jų emiteriai – atitinkamai su trečiojo ir ketvirtojo tetrodų bazių pirmaisiais išvadais, kurių bazių antrieji išvadai – atitinkamai su penktojo ir šeštojo tetrodų bazių pirmaisiais išvadais, kurių bazių antrieji išvadai atitinkamai yra sujungti su kanalų komutatoriaus bloko pirmojo ir antrojo tetrodų bazių pirmaisiais išvadais, adreso nuskaitymo bloko trečiojo ir ketvirtojo tetrodų kolektoriai yra sujungti su atitinkamų trečiojo ir ketvirtojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai yra sujungti su antrąja "žeme", o jų emiteriai – su kanalų komutatoriaus bloko trečiojo tetrodo bazės pirmuoju išvadu, adreso nuskaitymo bloko penktojo ir šeštojo tetrodų emiteriai yra sujungti su antrąja "žeme", o jų kolektoriai – atitinkamai su kanalų komutatoriaus bloko antrojo ir pirmojo tetrodų bazių pirmaisiais išvadais.
3. Tankintuvas-atrinktuvas, sudarytas iš n = 2 skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo įėjimų, įrenginio (2n – 1) = 3 kanalų įėjimų ir išėjimo, b e s i s k i r i a n t i s tuo, kad papildomai yra įjungti trys srovės šaltinai ir m = 7 puslaidininkiniai tetrodai, iš kurių keturi tetrodai sudaro n = 2 skilčių adreso nuskaitymo bloko schemą, o likusieji trys tetrodai – įrenginio (2n – 1) = 3 kanalų komutatoriaus bloką, kuriame tetrodų kolektoriai yra sujungti su atitinkamais įrenginio 2n = 3 kanalų įėjimais, emiteriai – su apkrovos rezistoriaus pirmuoju išvadu ir įrenginio išėjimu, kur apkrovos rezistoriaus antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina, o tetrodų bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios šinos, adreso nuskaitymo bloko pirmojo ir antrojo tetrodų bazių pirmieji išvadai atitinkamai yra sujungti su įrenginio adreso nuskaitymo jauniausiosios ir vyriausiosios skilčių įėjimais, jų bazių antrieji išvadai – su pirmąją "žeme", jų kolektoriai – su pirmojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme", o jų emiteriai – atitinkamai su trečiojo ir ketvirtojo tetrodų bazių pirmaisiais išvadais, kurių bazių antrieji išvadai – atitinkamai su kanalų komutatoriaus bloko pirmojo ir antrojo tetrodų bazių pirmaisiais išvadais, adreso nuskaitymo bloko trečiojo ir ketvirtojo tetrodų kolektoriai yra sujungti su atitinkamų antrojo ir trečiojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme", o šių tetrodų emiteriai – su kanalų komutatoriaus bloko trečiojo tetrodo bazės pirmuoju išvadu.
4. Tankintuvas-atrinktuvas, sudarytas iš n = 3 skilčių skaitmeninio dvejetainio kodo adreso nuskaitymo įėjimų, įrenginio (2n – 1) = 7 kanalų įėjimų ir išėjimo, b e s i s k i r i a n t i s tuo, kad papildomai yra įjungti dešimt srovės šaltinų ir m = 19 puslaidininkinių tetrodų, iš kurių dvylika tetrodų sudaro n = 3 skilčių adreso nuskaitymo bloko schemą, o likusieji septyni tetrodai – įrenginio (2n – 1) = 7 kanalų komutatoriaus bloką, kuriame tetrodų kolektoriai yra sujungti su atitinkamais įrenginio 2n = 7 kanalų įėjimais, emiteriai – su apkrovos rezistoriaus pirmuoju išvadu ir įrenginio išėjimu, kur apkrovos rezistoriaus antrasis išvadas yra sujungtas su pirmąją "žeme" – nulinio potencialo pirmąja šina, o tetrodų bazių antrieji išvadai – su antrąja "žeme" – nulinio potencialo antrąja šina, kuri yra galvaniškai atskirta nuo pirmosios šinos, adreso nuskaitymo bloko pirmojo, penktojo ir devintojo tetrodų bazių pirmieji išvadai atitinkamai yra sujungti su įrenginio adreso nuskaitymo jauniausiosios, vyresniosios ir vyriausiosios skilčių įėjimais, jų bazių antrieji išvadai – su pirmąją "žeme", jų kolektoriai – su pirmojo srovės šaltinio pirmuoju poliumi, kurio antrasis polius – su antrąja "žeme", o jų emiteriai – atitinkamai su antrojo, šeštojo ir dešimtojo tetrodų bazių pirmaisiais išvadais, kurių kolektoriai atitinkamai yra sujungti su antrojo, penktojo ir aštuntojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme", šių tetrodų bazių antrieji išvadai – atitinkamai su trečiojo, septintojo ir vienuoliktojo tetrodų bazių pirmaisiais išvadais, kurių kolektoriai atitinkamai yra sujungti su trečiojo, šeštojo ir devintojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme", šių tetrodų bazių antrieji išvadai – atitinkamai su ketvirtojo, aštuntojo ir dvyliktojo tetrodų bazių pirmaisiais išvadais, kurių kolektoriai atitinkamai yra sujungti su ketvirtojo, septintojo ir dešimtojo srovės šaltinių pirmaisiais poliais, kurių antrieji poliai – su antrąja "žeme", šių tetrodų bazių antrieji išvadai atitinkamai yra sujungti su kanalų komutatoriaus bloko pirmojo, antrojo ir ketvirtojo tetrodų bazių pirmaisiais išvadais, kur trečiojo tetrodo bazės pirmasis išvadas yra sujungtas su adreso nuskaitymo bloko antrojo ir šeštojo tetrodų emiteriais, kur trečiojo ir dešimtojo tetrodų emiteriai – su kanalų komutatoriaus bloko penktojo tetrodo bazės pirmuoju išvadu, kur šeštojo tetrodo bazės pirmasis išvadas – su adreso nuskaitymo bloko septintojo ir vienuoliktojo tetrodų emiteriais, kur ketvirtojo, aštuntojo ir dvyliktojo tetrodų emiteriai yra sujungti su kanalų komutatoriaus bloko septintojo tetrodo bazės pirmuoju išvadu.
