[LT] Išradimas priskiriamas polimerinių medžiagų savybių modifikavimui, elektrai laidžių sulfidinių dangų ant jų sudarymui, įgalinant šias medžiagas panaudoti galvaninei metalizacijai.@Tikslu gauti elektrai laidžias dangas ant polikaproamidinės plėvelės, pastaroji sierinama 0,002 M politioninės rūgšties tirpale, džiovinama ir veikiama vario druskos su reduktoriumi tirpalu. Kaip reduktorius naudojamas hidrochinonas.
[EN] The present invention relates to the modification of polymeric materials and can be used for the preparation of electrical conductive sulfidic coatings on polymers thus enabling galvanic metallization thereof. To obtain electrical conductive coating on polykaproamide film the later is sulfurized in 0.002 M polythionic acid, dried and then treated with the solution of copper salt and hydroquinone as a reducing agent.
[0001] Išradimas priskiriamas polimerinių medžiagų savybių modifikavimui, sudarant ant jų paviršiaus elektrai laidžias sulfidines dangas, kas Įgalina tokias polimerines medžiagas panaudoti galvaninei metalizacijai ar kaip lanksčius laidininkus.
[0002] Žinomas elektrai laidžių sulfidinių dangų ant kai kurių polimerinių medžiagų (poliamido, polistirolo) gavimo būdas, kai polimerinės medžiagos paviršius veikiamas metalų druskų vandeniniu tirpalu, o vėliau - natrio sulfido vandeniniu tirpalu (žiūr. buv. TSRS autor. liud. Nr.il 10819, TPK C 23 C 3/02, 1984).
[0003] Šiuo būdu ant polimerinių medžiagų nėra gaunamos pakankamai laidžios elektrai sulfidinės dangos.
[0004] Artimiausias siūlomam sprendimui yra elektrai laidžių sulfidinių dangų gavimo būdas, kai pradžioje polimerinės medžiagos sierinamos sočiu sieros tirpalu šarmuose, nuplaunamos parūgštintu vandeniu ir po to veikiamos vario druskos tirpalu (žiūr. buv TSRS autor. liud. Nr.895542. TPK B 05 D 5 12. C 23 C 3 02. 1982 ).
[0005] S i no būdu gautų sulfidinių dangų ant polimerų varža yra per didelė, kad tokius polimerus būtų galima kokybiškai metalizuoti. Polimerų sierinimu: šiame būde naudojamas stipriai šarminis sieros tirpalas, o tai tinka tik daliai polimerinių medžiagų. Siame metode naudojami vario druskos tirpalai nėra stabilūs.
[0006] Siūlomo išradimo tikslas - gauti laidžias elektrai dangas ant polikaproamido. panaudojant rūgštų sierinimo tirpalą - politioninių rūgščių vandeninį tirpalą, o vario sulfidų gavimui - [difundavusios sieros sąveiką su vario druskų vandeniniu tirpalu.
[0007] Tikslas pasiekiamas tuo. kad polikaproamido plėvelė sierinama 0.002M politioninčs rūgšties Il-SnO,? (čia n - vidutinis sieros atomų skaičius molekulėje) tirpale, džiovinama ir veikiama 0.4M vario druskos su reduktoriumi - hidrochinonu, tirpalu.

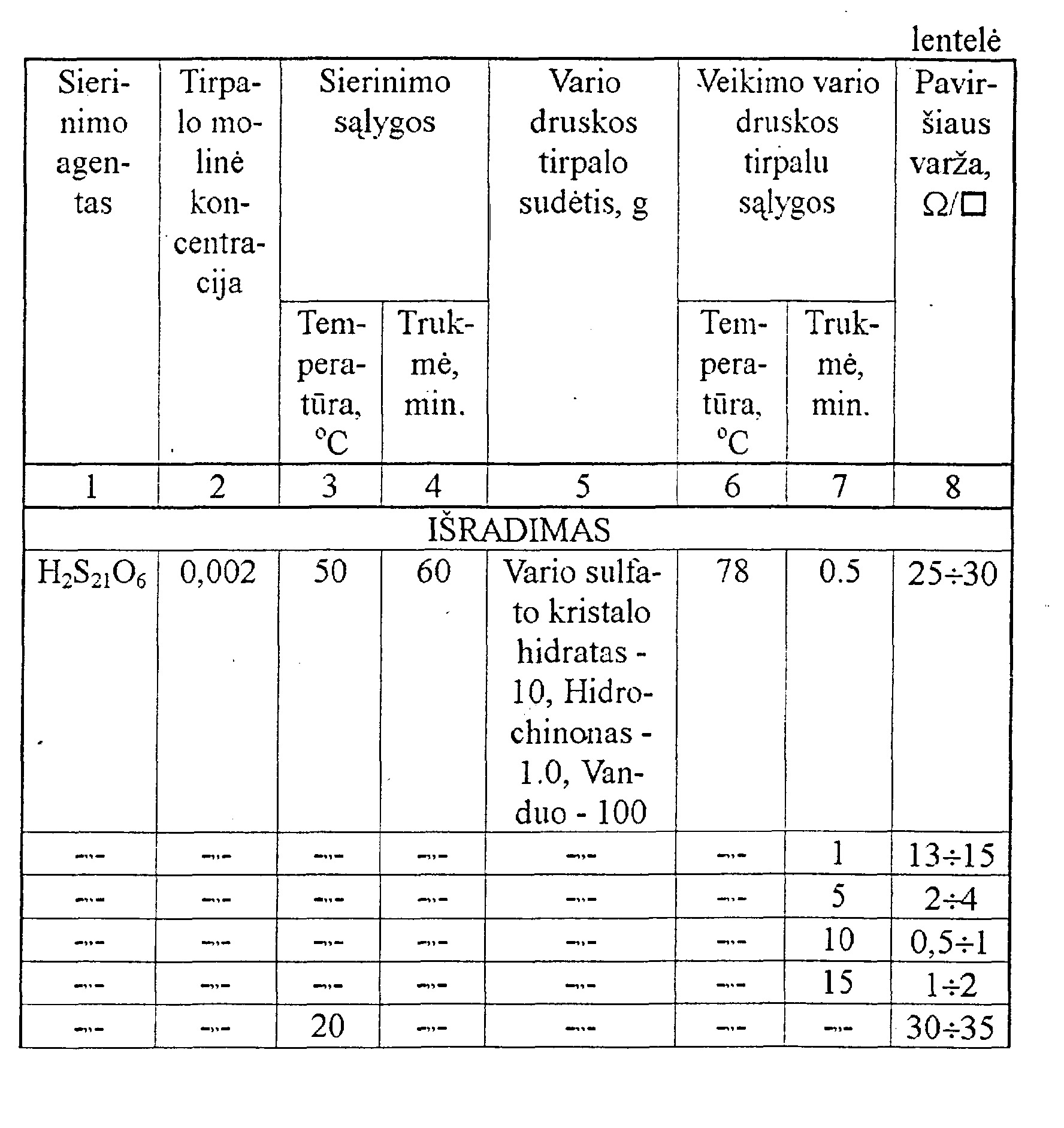

[0008] Polikaproamido plėvelės bandiniai veikiami pastoviai maišomu 50°C temperatūros 0,002M politioninės rūgšties tirpalu 60 minučių, plaunami 2-^5s vandeniu ir merkiami į vario druskos su hidrochinonu tirpalą, turintį vienvalenčio vario jonų. Šiuo 78°C temperatūros tirpalu sierinti bandiniai veikiami 0,5-f-6 minutes, po to plaunami 2-^5s vandeniu. Matuojama sausų polikaproamidinės plėvelės bandinių su vario sulfido danga paviršiaus varža. Paviršiaus varža yra 0,5^-90 Q/D. Duomenys pateikti lentelėje.

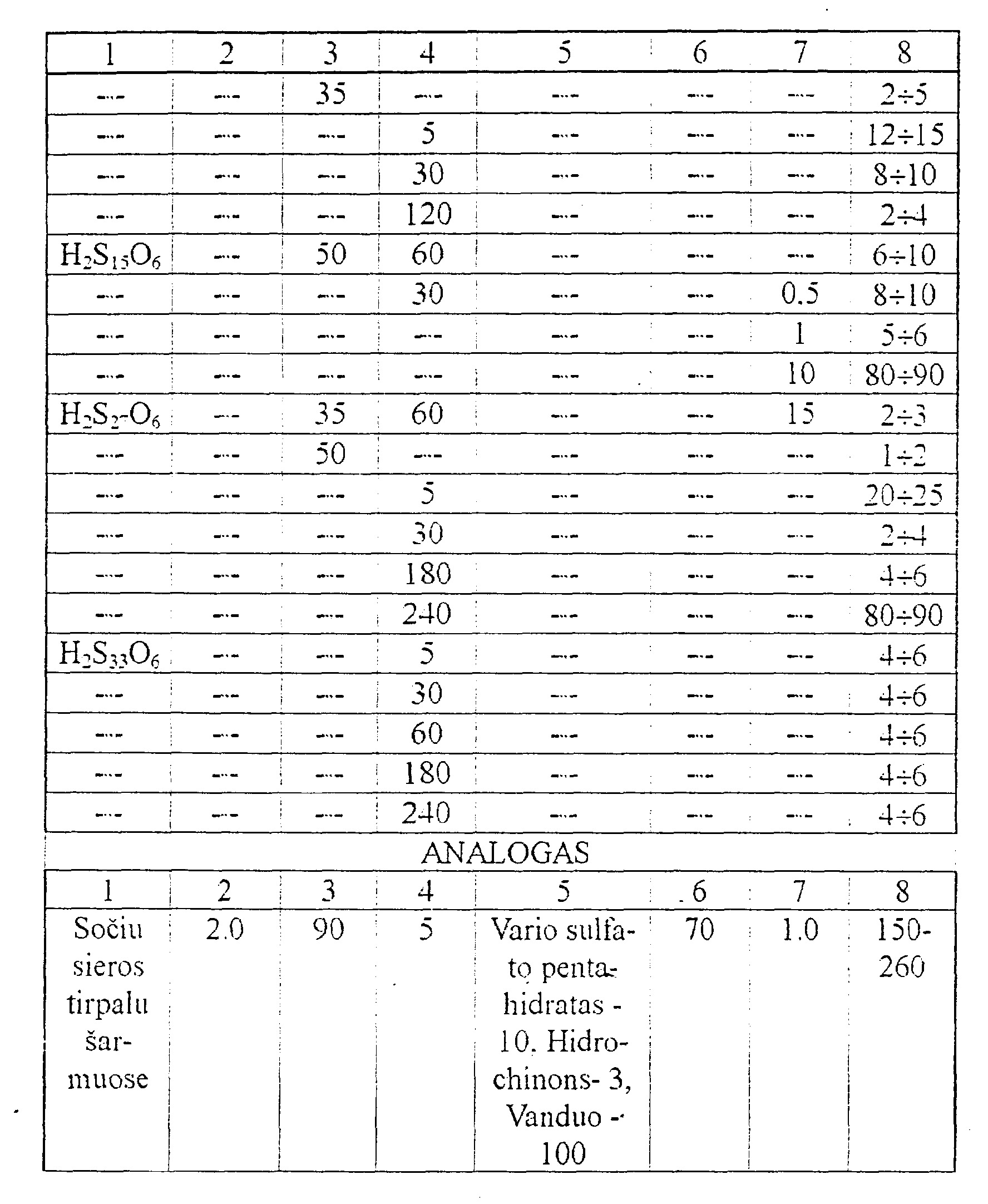

[0009] Iš lentelės matome, kad naudojant 0,002M politioninės rūgšties tirpalą polikaproamidinės plėvelės bandinių sierinimui, o vėliau juos paveikus vario druskos su hidrochinonu tirpalu, gaunamos sulfidinės dangos su žymiai mažesnėmis nei analoge paviršiaus varžomis.
[0010] -polikaproamido sierinimui naudojamas mažos koncentracijos politioninės rūgšties tirpalas; -leidžia žymiai sumažinti poikaproamido plėvelės paviršiaus varžą ir panaudoti tokią plėvelę elektrocheminei metalizacijai ar kaip lankstų laidininką.
1. Laidžių dangų ant polikaproamido gavimo būdas, kuriame polimerines medžiagas sierina, nuplauna vandeniu, po to veikia vario druskos tirpalu, besiskiriantis tuo, kad plėvelę sierina 0,002 M politioninės rūgšties tirpale ir veikia vario druskos su reduktoriumi tirpalu.
2. Laidžių dangų ant polikaproamido gavimo būdas pagal 1 punktą, besiskiriantis tuo, kad kaip reduktorių naudoja hidrochinoną.
