[LT] Šis išradimas susijęs su elektros mašinomis ir generatoriais. Sukamojo judesio šilumos generatorius, turintis statorių ir rotorių, kurie turi galimybę judėti vienas kito atžvilgiu, turintis pastovius magnetus ir gaminantis šilumą dėka indukcinių srovių, minėti magnetai išdėstyti ant centrinės cilindrinės judriosios dalies. Įrenginys turi iš plokštelių sukonstruotą radiatorių ir skysčiu užpildomą ertmę. Numatyta aušinamojo skysčio cirkuliacijos galimybė. Pateiktos konstrukcijos sukamojo judesio šilumos generatorius verčia mechaninį sukamąjį judesį į šiluminę energiją. Įrenginio darbas pagrįstas indukcinėmis srovėmis, kurias sukelia kintamas magnetinis laukas. Indukcinės elektros srovės, kurias sukelia kintamas magnetinis laukas dar vadinamos "Fuko srovėmis".
[EN] Rotational thermal generator of the proposed design converts mechanical rotational motion into thermal energy. The installation operates on the basis of induced currents generated by changing magnetic field. Electric currents induced by changing magnetic field are also referred to as “Foucault currents”. Magnets are fixed to a moving unit – a rotor that rotates by virtue of an axis with bearings. Magnetic field generated by permanent magnets is closed by a ferromagnetic stator. The motion induces currents in the ferromagnetic stator. The induced currents heat the stator. Thus, the energy of mechanical rotation motion is converted into thermal energy. Stator can be homogeneous or constructed using several metals, such as copper and steel, aluminium and steel, or other structural compound of low resistance metals with ferromagnetic materials. As the stator is heated, it transfers the heat to a heat exchanger made of fins and attached to the stator. Heated stator and heat exchanger emit heat into the surrounding medium, thus transferring it into air or other gas.
[0001] Šis išradimas susijęs su elektros mašinomis ir generatoriais.
[0002] Technikos lygis
[0003] Šio išradimo artimiausiu analogu yra techninis sprendimas aprašytas WO2011140320 (A2) ― 2011-11-10
[0004] Siūlomoje konstrukcijoje pateiktas šilumos gavimo būdas, naudojant pastovius magnetus, kurių besisukantis magnetinis laukas sukuria indukcines sroves metale, arba konstrukciniame metalų junginyje, kurios kaitina minimą metalą arba konstrukcinį metalų junginį.
[0005] Aprašyme nerandame konstrukcinių sprendimų, kaip gaunamą šilumą perduoti orui arba skysčiams. Randama tiktai frazė, kad gaunama šiluma gali kaitinti orą, skysčius, natrį. Nurodoma galimybė kaitinti, bet nepateikti techniniai sprendimai kaip gaunamą šilumą perduoti šilumos nešėjams: Orui, skysčiams, dujoms.
[0006] Išradimo esmė
[0007] Pateiktos konstrukcijos sukamojo judesio šilumos generatorius verčia mechaninį sukamąjį judesį į šiluminę energiją. Įrenginio darbas pagrįstas indukcinėmis srovėmis, kurias sukelia kintamas magnetinis laukas. Indukcinės elektros srovės, kurias sukelia kintamas magnetinis laukas dar vadinamos "Fuko srovėmis".
[0008] Magnetai pritvirtinti ant judžiosios dalies - rotoriaus, kuris turi galimybę suktis, dėka ašies su guoliais. Pastovių magnetų sukurtas magnetinis laukas užsidaro feromagnetiniame statoriuje. Judesio metu, feromagnetiniame statoriuje susidaro indukcinės srovės. Susidariusios indukcinės srovės kaitina statorių. Tokiu būdu, mechaninio sukamojo judesio energija verčiama šilumine energija.
[0009] Statorius gali būti vienalytis arba sukonstruotas iš skirtingų metalų - vario ir plieno, aliuminio ir plieno arba kitų, mažą elektrinę varžą turinčių metalų konstrukcinis junginys su feromagnetinėmis medžiagomis. Kaistantis statorius šilumą atiduoda prie jo pritvirtintam radiatoriui, pagamintam iš plokštelių. Kaistantis statorius su radiatoriumi šilumą atiduoda aplinkai. Tokiu būdu šiluma perduodama orui arba kitokioms dujoms.
[0010] Tai parodyta figūroje 4. Sukamojo judesio šilumos generatoriaus variantas, skirtas skysčių kaitinimui, pavaizduotas figuroje 5 ir 6.
[0011] Trumpas brėžinių aprašymas

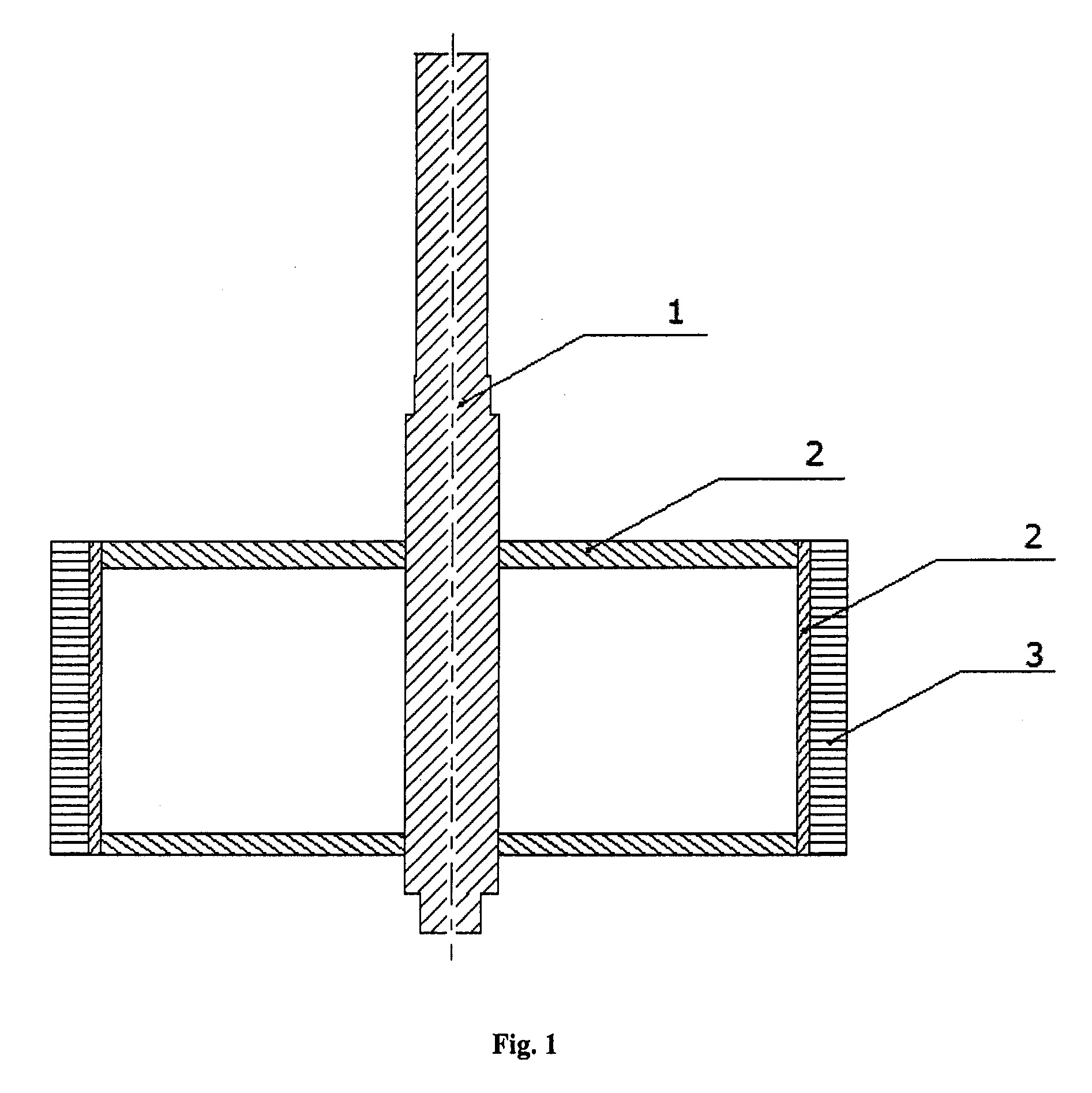

[0012] Rotoriaus ašinis pjūvis pavaizduotas Fig.1.

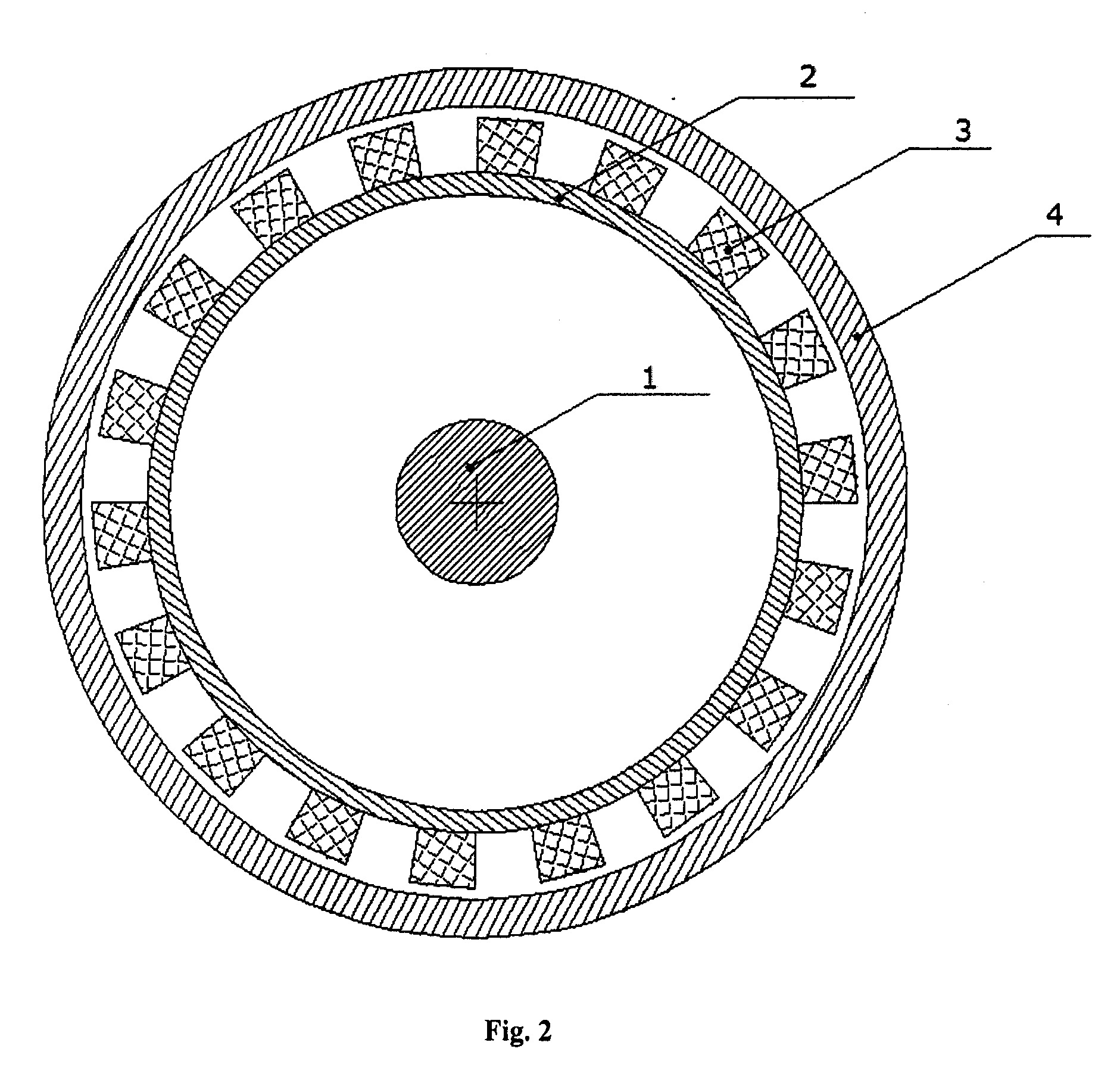

[0013] Skersinis įrenginio pjūvis pavaizduotas Fig.2.

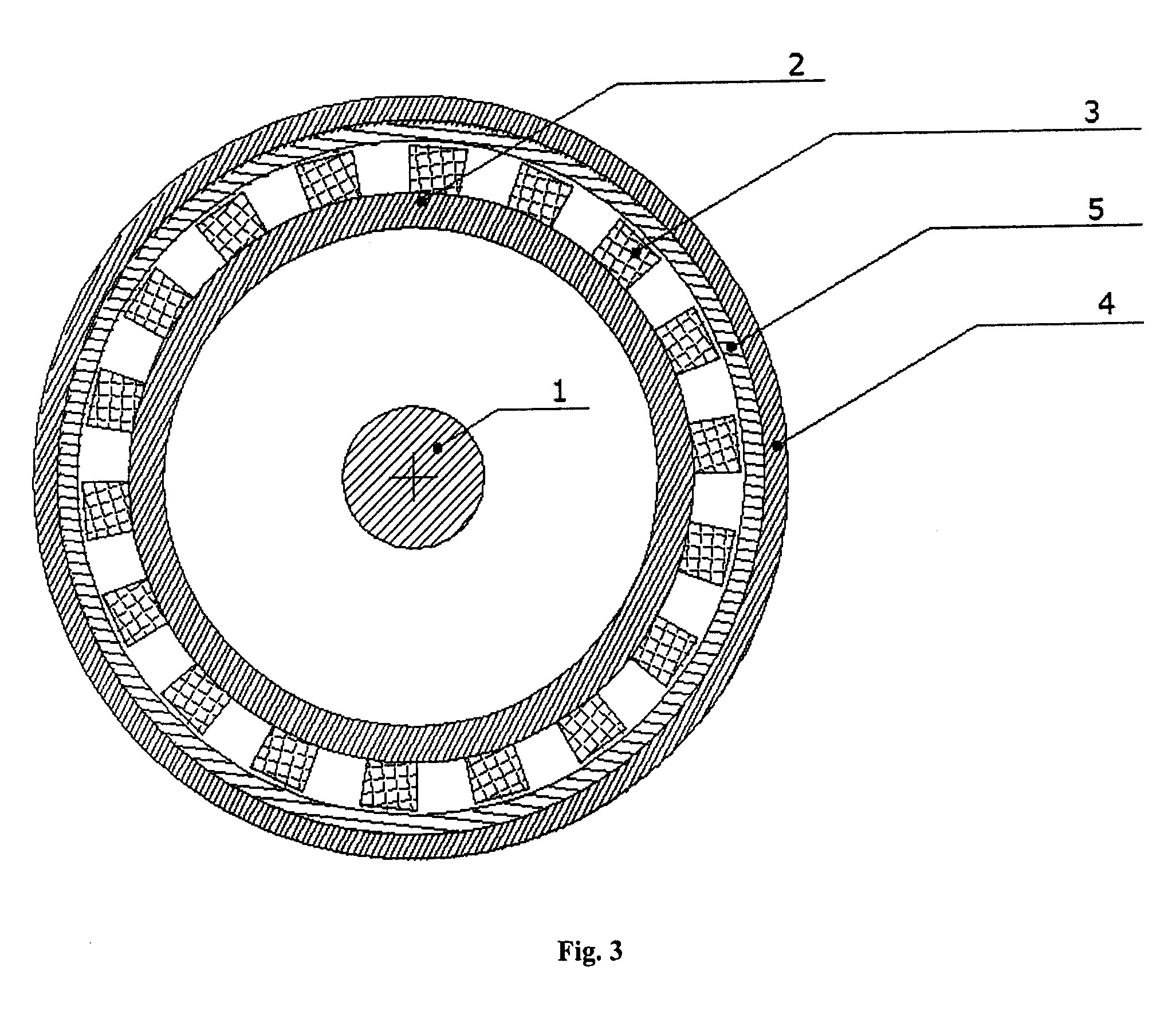

[0014] Skersinis įrenginio pjūvis, kai statorius surinktas iš skirtingų metalų, pavaizduotas Fig.3.

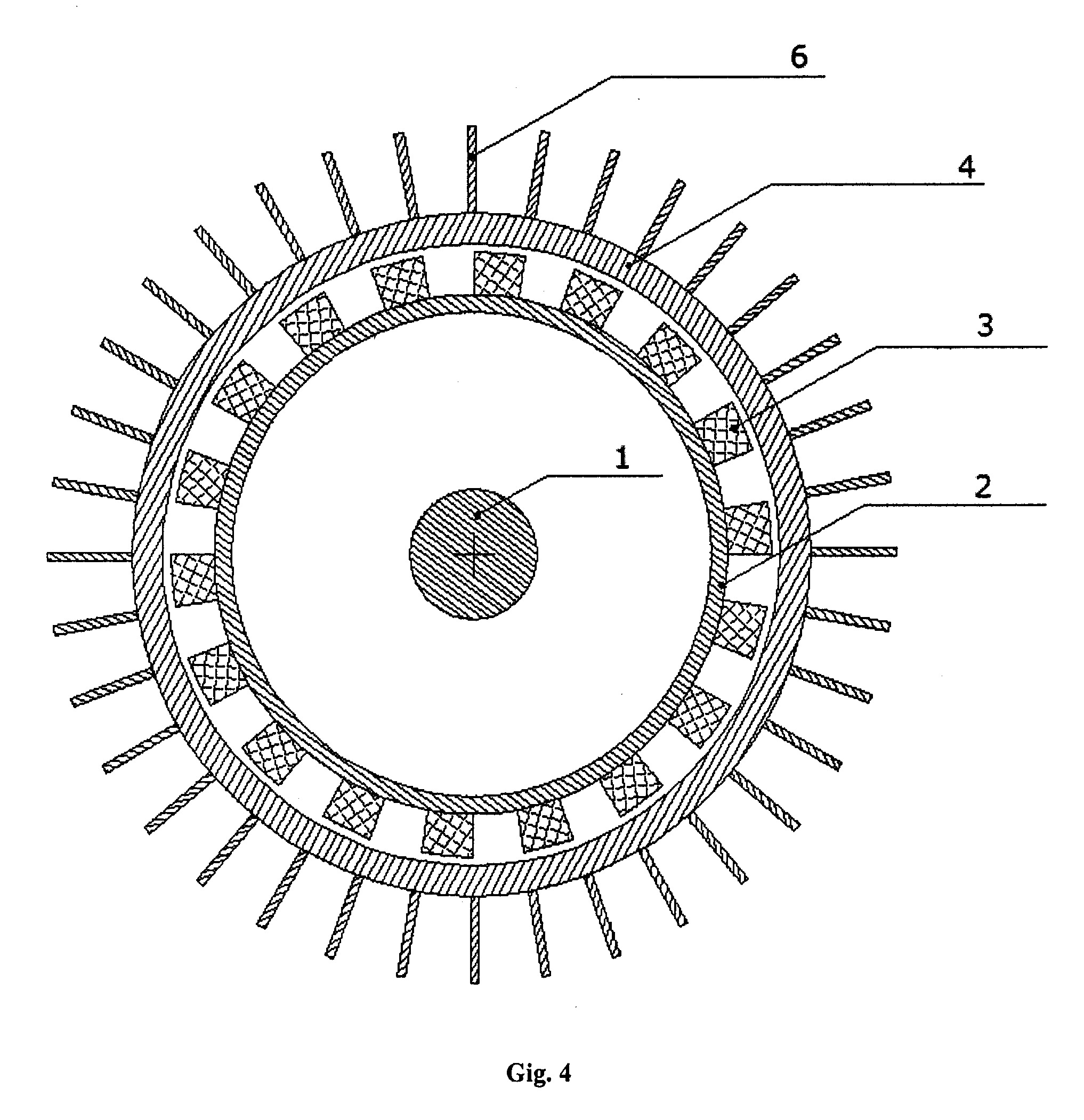

[0015] Įrenginio, skirto kaitinti orą, arba kitas dujas, skersinis pjūvis pavaizduotas Fig.4.

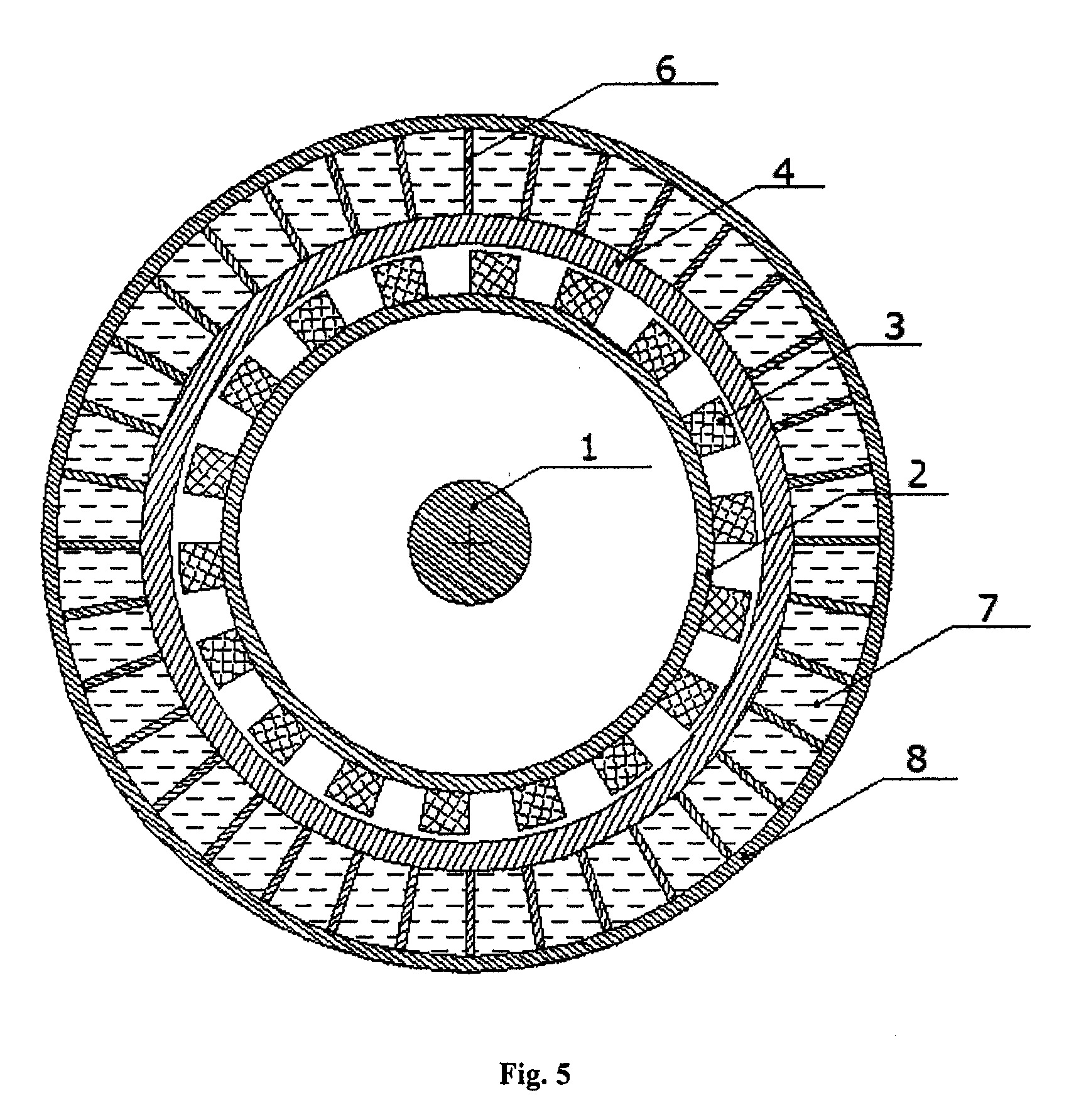

[0016] Įrenginio, skirto kaitinti skysčius, skersinis pjūvis pavaizduotas Fig 5.

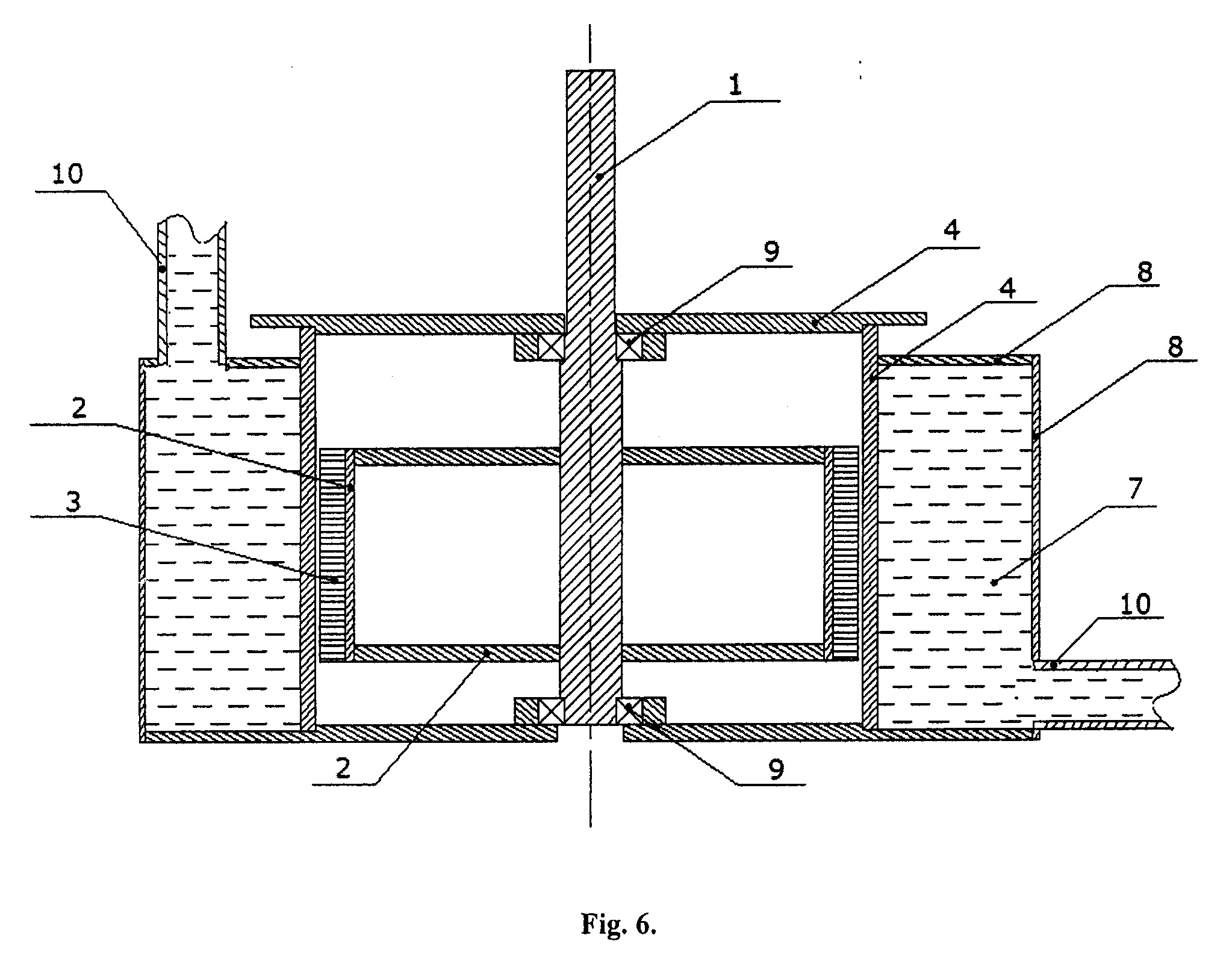

[0017] Surinkto įrenginio ašinis pjūvis pavaizduotas Fig.6.
[0018] Šilumos generatorius susideda iš:
[0019] Ašies 1, rotoriaus 2, prie jo pritvirtintų magnetų 3, plieninio statoriaus4, spalvoto metalo įvorės 5, plokštelių 6, skysčiu užpildomomis ertmėmis 7, apvalkalo 8, guolių 9 ir cirkuliacijai palaikyti angų 10.
[0020] Išradimo realizavimo aprašymas
[0021] Pateiktos konstrukcijos privalumu yra tai, kad jo gamyba yra paprasta, nereikalaujanti specialių medžiagų, nereikalaujanti specialių įrengimų gamybai.
[0022] Rotoriaus išorinė plieninė detalė turi būti gaminama tokio storio, kad magnetų magnetinis laukas užsidarytų, nesudarydamas papildomos magnetinės varžos. Rotorius turi galimybę suktis.
[0023] Darbo metu, besisukant rotoriui, statoriuje susikuria indukcinės srovės. Kadangi kiekviena medžiaga turi savo specifinę elektrinę varžą, tekant srovei medžiaga kaista. Tekančios indukcinės srovės kaitina statorių. Statorius šilumą perduoda aplinkai.
[0024] Generatoriaus darbo sąlygas nusako aušinamosios medžiagos ir cirkuliacijos efektingumas. Generatoriaus galingumą nusako magnetų leistina darbinė temperatūra, magnetų stipris, magnetų kiekis, rotoriaus sukimo greitis ir koercinis magnetinis laukas, kuris susidaro tekant indukcinėms srovėms.
1. Sukamojo judesio šilumos generatorius, turintis statorių ir rotorių, kurie turi galimybę judėti vienas kito atžvilgiu, turintis pastovius magnetus ir gaminantis šilumą dėka indukcinių srovių, b e s i s k i r i a n t i s tuo, kad magnetai išdėstyti ant centrinės cilindrinės judžiosios dalies.
2. Sukamojo judesio šilumos generatorius, pagal pirmą punktą b e s i s k i r i a n t i s tuo, kad turi iš plokštelių sukonstruotą radiatorių.
3. Sukamojo judesio šilumos generatorius, pagal pirmą punktą b e s i s k i r i a n t i s tuo, kad turi skysčiu užpildomą ertmę.
4. Sukamojo judesio šilumos generatorius, pagal pirmą punktą b e s i s k i r i a n t i s tuo, kad numatyta aušinamojo skysčio cirkuliacijos galimybė.
