[LT] Išradime aprašomi nauji spiro[chroman-2,2‘-indolų] dariniai. Išradimo junginius, 1‘,3‘,3,4-tetrahidrospiro[chroman-2,2‘-indolus], veikiant analizuojamame tirpale esančiais cianido jonais įvyksta cianido jono prisijungimas prie 2-ojo anglies atomo esančio indolo žiede ir chromano žiedo deciklizacija, susidarant spalvotajam 4-nitrofenoliato jonui, kuris aptinkamas kolorimetriškai.
[EN] The invention describes new spiro[chroman-2,2’-indole] derivatives. When compounds of the invention, 1‘,3‘,3,4-tetrahydrospiro[chromen-2,2‘-indoles], are treated with solution containing cyanide ions 3,4-dihydropyrane ring opening occurs resulting in formation of colored 4-nitrophenolate ion, which is detectable colorimetrically.
[0001] Išradimo sritis
[0002] Išradimas priskiriamas naujiems spiro[chroman-2,2'-indolo] dariniams.
[0003] Nauji 1',3',3,4-tetrahidrospiro[chroman-2,2'-indolų] junginiai gali būti panaudoti cianido jonų detekcijai, tiek technologiniuose vandenyse, tiek geriamajame vandenyje, o taip pat įvairiose dujinėse išlakose, jas absorbavus atitinkamu tirpalu.
[0004] Išradimo technikos lygis
[0005] Cianidai, esantys aplinkoje, dažniausiai nustatomi, juos surenkant natrio arba kalio hidroksido tirpaluose ir po to nustatant jų koncentraciją spektrofotometriškai, naudojant jonams specifinius elektrodus arba naudojant viršerdvę dujinę chromatografiją su azotui specifiniu detektoriumi arba elektronų gaudyklės detektorių [J. Ma and P. K. Dasgupta. Anal Chim Acta. 2010 July 19; 673(2): 117–125.]
[0006] Šis išradimas pagrįstas spektrofotometriniu cianidų nustatymo metodu, tiek vandens, tiek organinių tirpiklių aplinkoje.
[0007] Yra žinomi junginiai, kurie sąveikauja su cianido jonais, sudarydami spalvotus darinius.

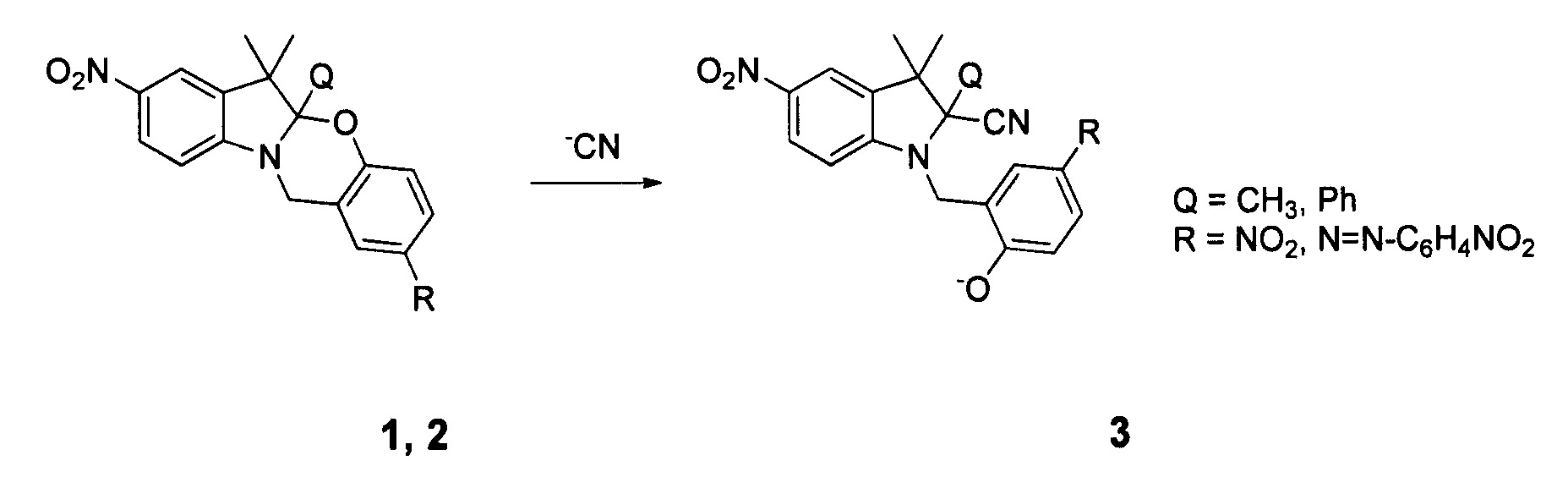

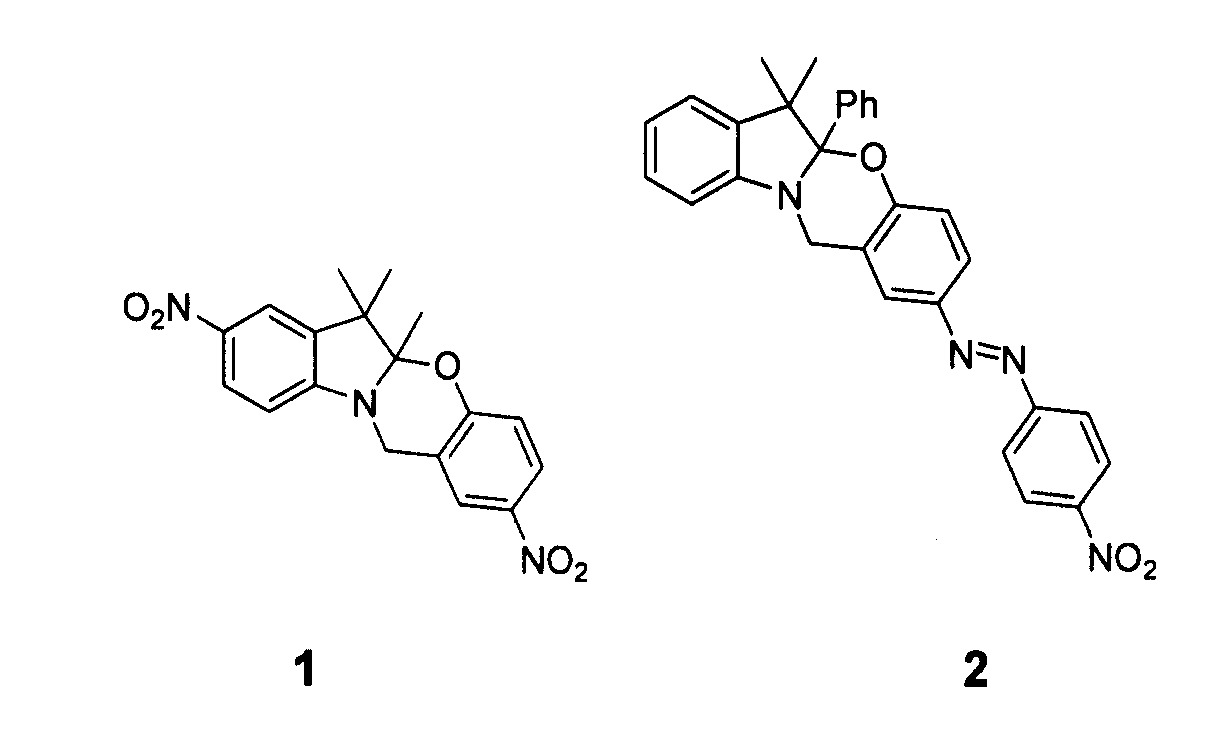

[0008] Artimiausi žinomi cianido jonui chemosensoriai yra junginiai 1 [J. Ren, W. Zhu, H. Tian. Talanta 75 (2008) 760–764], bei 2 [(PCT Int. Appl. WO2007028080) Colorimetric detection of cyanide with a chromogenic oxazine, F. M. Raymo, M. Tomasulo. US 2008/0305047 A1; Tomasulo M, Raymo F.M. Org Lett. 2005; 7:4633; Tomasulo M, Sortino S, White AJP, Raymo F. M. J Org Chem. 2006; 71:744].
[0009]
[0010] Junginius 1 ir 2 veikiant cianidų tirpalais, vyksta Cspiro-O ryšio disociacija ir cianido jono prisijungimas prie α-C indolo žiedo anglies atomo, susidarant spalvotą fenoliato jonui 3:
[0011]
[0012] Žinomas junginys 1, lyginant pastarąjį su siūlomais šiame išradime, nerodo tokio greito atsako į cianido jonus, kaip aprašyta straipsnyje [J. Ren, W. Zhu, H. Tian. Talanta 75 (2008) 760–764]. Dar daugiau, į šio junginio tirpalą pridėjus cianido jonų sugerties maksimumo padėtis bei intensyvumas regimojoje spektro dalyje kinta laikui bėgant, ir reikia laukti apie 10 min, kol nusistovi pusiausvyra, o tai neefektyvu atliekant analizę. Raymo F. M. patentuoto junginio 2 [PCT-paraiškos publikacija WO2007028080 arba US2008/0305047 A1], kaip cianido jonams selektyvaus detektoriaus sintezė yra sudėtingesnė, nes yra reikalinga chlormetilinto azodarinio sintezė.
[0013] Šiais laikais reikalingos medžiagos, kurios galėtų greitai reaguoti į cianido jonus, duotų stabilų regimosios srities sugerties spektrą, o taip pat būtų lengvai susintetinamos iš komercinių pradinių junginių. Be to, išplečiant chemosensorių taikymo galimybes, svarbu, kad junginius būtų paprasta modifikuoti įvairiomis funkcinėmis grupėmis, pavyzdžiui, įjungiant į polimerinę struktūrą ir pan.
[0014] Išradimo esmė

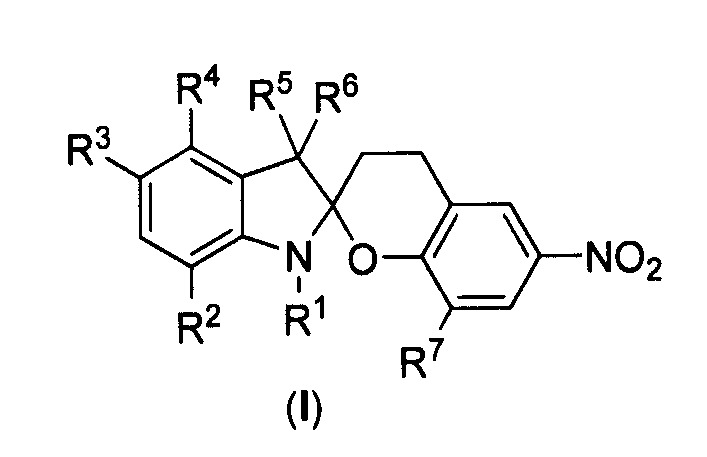

[0015] Išradimo tikslui pasiekti siūlomi nauji spiroheterocikliniai junginiai – spiro[chroman-2,2'-indolo] dariniai bendrosios formulės (I)
[0016]
[0017] kur
[0018] R1 žymi C1-C4-alkilą, ω-funkcionalizuotą alkilą, alilą arba benzilą;
[0019] R2 žymi vandenilį arba metilą;
[0020] R3 žymi vandenilį, F, Cl, Br, metilą, alkoksi, fenilą, 2-fenileten-1-ilą arba feniletinilą;
[0021] R4 žymi vandenilį, arba R3 ir R4 kartu yra kondensuoto ciklo dalis: CH=CH-CH=CH;
[0022] R5, R6 kiekvienas nepriklausomai žymi metilą, etilą arba R5 ir R6 yra spirociklo dalis: -(CH2)4-; -(CH2)5-;
[0023] R7 žymi vandenilį arba nitrogrupę,
[0024] su išlyga, kad, jei R4 ir R7 abu yra vandenilis, tai R3 žymi alkoksi.
[0025] Vieni optimaliausių išradimo naujų junginių yra:
[0026] 1',1',3'-trimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4a),
[0027] 3'-etil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4b),
[0028] 3'-benzil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indo-las] (4c),
[0029] 1',3',3'-metil-5'-metoksi-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolas] (4d),
[0030] 1',1'-dimetil-3'-propil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4e),
[0031] 3'-alil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4f).

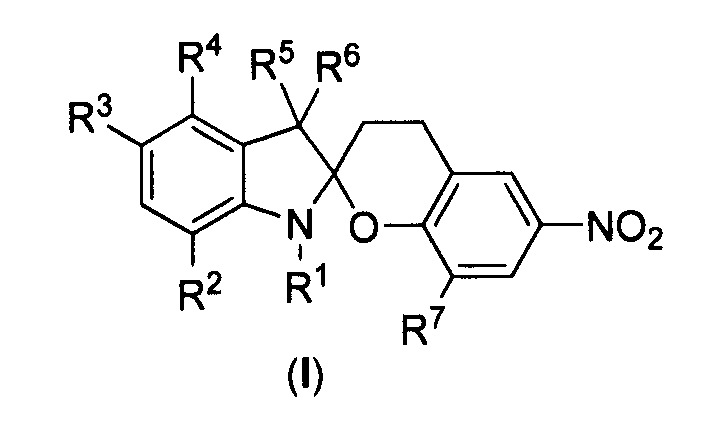

[0032] Pasirodė, kad išradimo 1',3,3',4-tetrahidrospiro[chroman-2,2'-indolo] junginiai, kurių bendroji formulė (I)
[0033]
[0034] kur
[0035] R1 žymi C1-C4-alkilą, ω-funkcionalizuotą alkilą, alilą arba benzilą;
[0036] R2 žymi vandenilį arba metilą;
[0037] R3 žymi vandenilį, F, Cl, Br, metilą, metoksi, fenilą, 2-fenileten-1-ilą arba feniletinilą;
[0038] R4 žymi vandenilį,
[0039] arba R3 ir R4 kartu yra kondensuoto ciklo dalis: CH=CH-CH=CH;
[0040] R5 ir R6 kiekvienas nepriklausomai žymi metilą, etilą arba R5 ir R6 yra spirociklo dalis: -(CH2)4-; -(CH2)5-;
[0041] R7 žymi vandenilį arba nitrogrupę,
[0042] pasižymi jautrumo cianido jonams savybėmis.
[0043] Vienas iš išradimo aspektų yra tai, kad minėti junginiai bendrosios formulės (I), kur
[0044] R1 žymi metilą, etilą, propilą, benzilą, alilą; R2 žymi vandenilį, metilą; R3 žymi vandenilį, bromą, metilą, metoksigrupę, nitrogrupę; R4 žymi vandenilį, arba R3 ir R4 kartu yra kondensuoto ciklo dalis: CH=CH-CH=CH; R5 ir R6 žymi metilą; R7 žymi vandenilį pasižymi jautrumo cianido jonams savybėmis.
[0045] Konkrečiau, minėtomis savybėmis pasižymi junginiai iš grupės, susidedančios iš:
[0046] 1',1',3'-trimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolo] (4a);
[0047] 3'-etil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolo] (4b);
[0048] 3'-benzil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e] [2H]indolo] (4c);
[0049] 1',3',3'-trimetil-5'-metoksi-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4d);
[0050] 1',1'-dimetil-3'-propil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolo] (4e);
[0051] 3'-alil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolo] (4f);
[0052] 1',3',3',5'-tetrametil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4g);
[0053] 1'-etil-3',3'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4h);
[0054] 5'-brom-1',3',3'-trimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4i);
[0055] 1'-alil-3',3'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4j); ir
[0056] 1'-benzil-3',3'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4k);
[0057] Išradimo junginiai gali būti panaudoti kaip chemosensoriai cianido jonų aptikimui.
[0058] Trumpas brėžinių aprašymas
[0059] Išradimo esmė iliustruojama brėžiniais, kuriuose:
[0060] Fig. 1 pavaizduotas išradimo junginio UV-RŠ sugerties spektrai be cianido jonų ir su cianido jonais;
[0061] Fig. 2 pavaizduotas sugerties kitimas (ties 422 nm) laiko bėgyje;
[0062] Fig. 3 pateikta išradimo junginio tiesinė sugerties intensyvumo priklausomybė nuo koncentracijos;
[0063] Fig. 4 iliustruojamas įvairių anijonų poveikis išradimo junginio deciklizacijai ir spalvoto 4-nitrofenoliato fragmento atsiradimui.
[0064] Detalus išradimo aprašymas

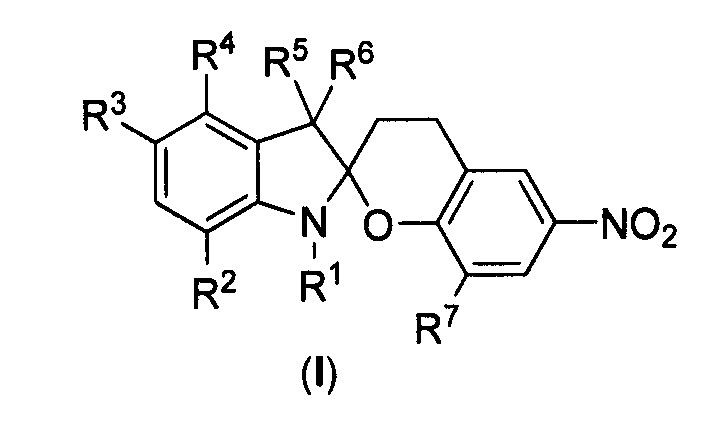

[0065] Yra sukurta nauja junginių klasė, kuri apima bendrosios formulės (I) spiro[chroman-2,2'-indolo] darinius. Išradimo junginių struktūroje esantis spiroatomas (analogiškai kaip žinomuose junginiuose 1 ir 2) yra elektrofilinis ir jis lengvai reaguoja su nukleofiliniais cianido jonais, išyrant 3,4-dihidro[2H]pirano žiedui, bei susidarant junginiui 5, turinčiam spalvotą 4-nitrofenoliato fragmentą.
[0066]

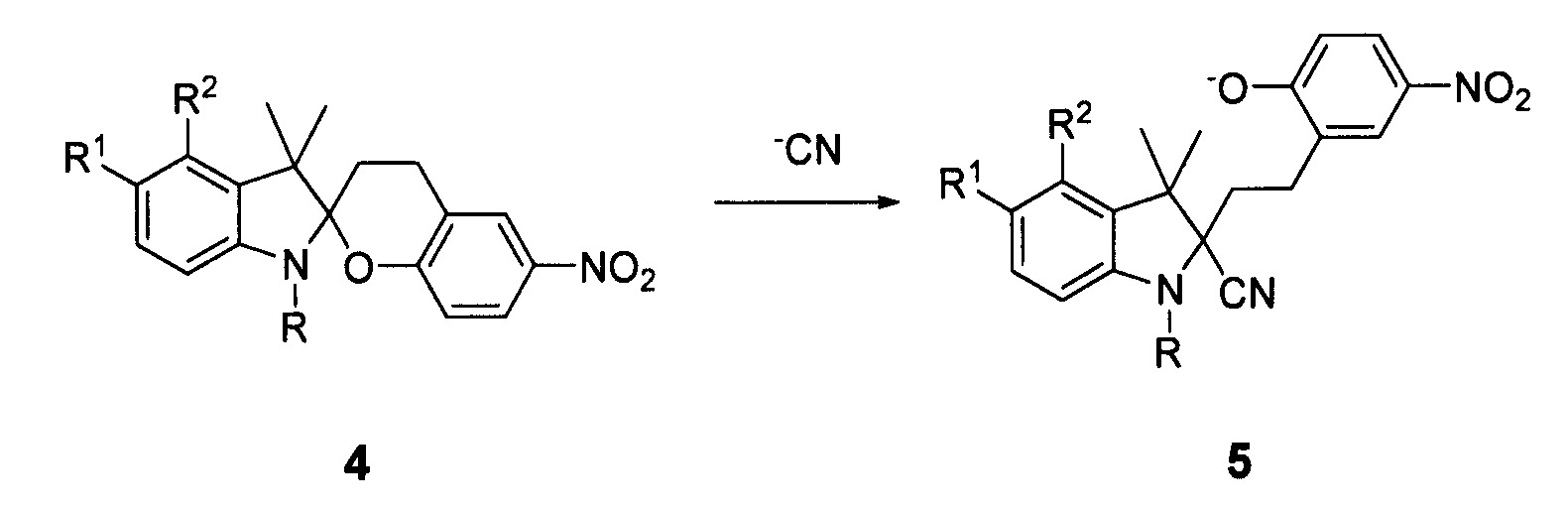

[0067] Nors žinomi cianido jonų chemosensoriai 1 ir 2 veikia panašiu principu, tačiau išradime siūlomi junginiai pasižymi greitesne reakcija su cianido jonais; gali būti lengvai modifikuojami alkilinant indolo žiedo azoto atomą įvairiausiais alkilinančiais agentais, turinčiais funkcines bei polimerintis galinčias grupes; yra lengvai sintetinami iš komercinių reagentų.

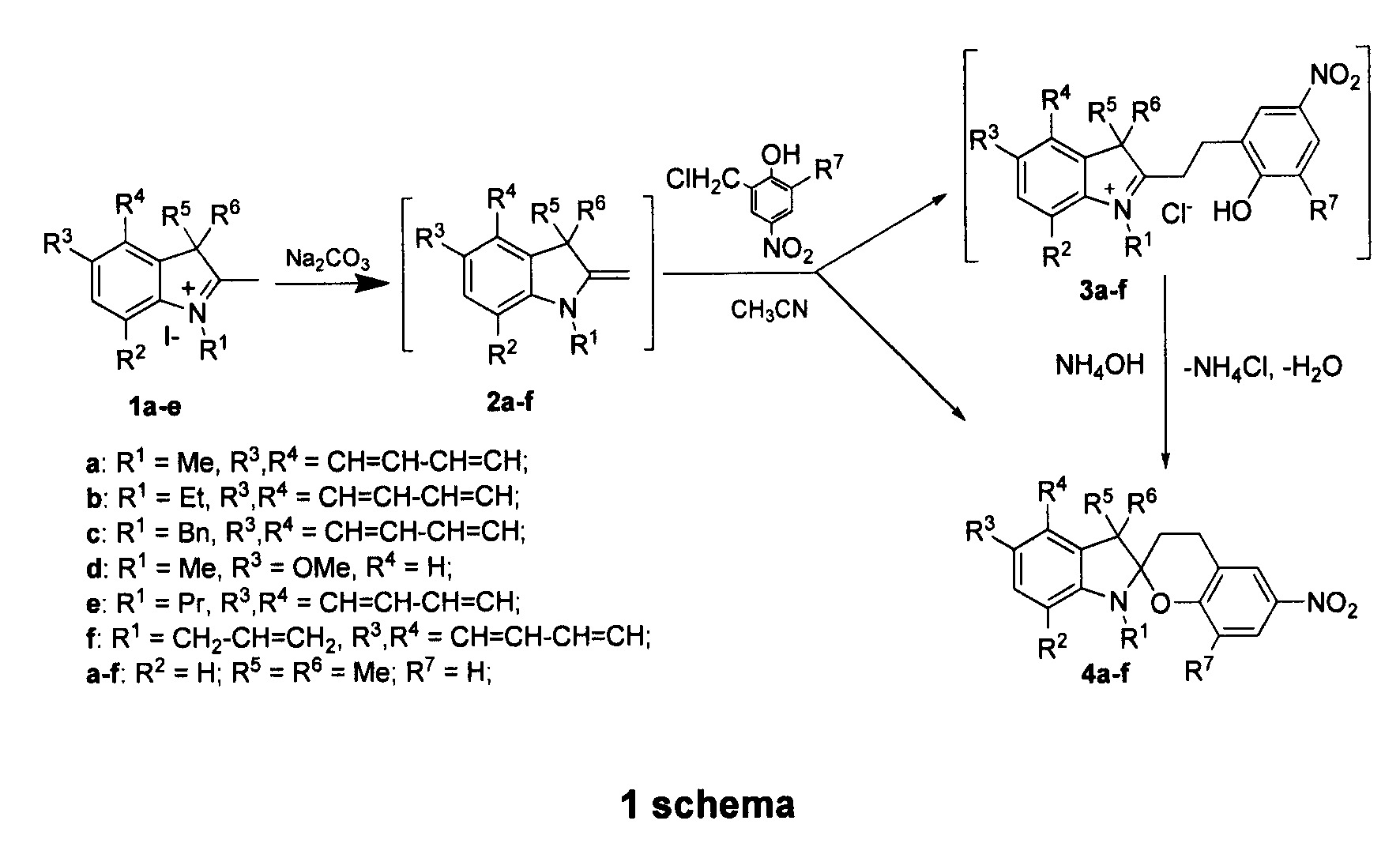

[0068] Išradimo junginiai - indolino 1',3,3',4-tetrahidrospiro[chroman-2,2'-indolai] gaunami alkilinant 3,3-dimetil-2-metilen-3H-indolą 2-chlormetil-5-nitrofenoliu pagal žemiau pateiktą 1 schemą:
[0069]
[0070] Kai kurių šios klasės junginių sintezė yra aprašyta patento paraiškose Nr. LT2012 082 bei PCT/LT2012/000006.
[0071] Išradimo įgyvendinimo pavyzdžiai
[0072] Žemiau pateikiama informacija apie konkrečius pavyzdžius, aprašant, kokiu būdu buvo gauti išradimo junginiai (4a-f). Ši informacija pateikiama iliustratyvumo tikslais ir neapriboja išradimo apimties.
[0073] 1 pavyzdys
[0074] 1',1',3'-trimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4a).
[0075] Į maišomą atitinkamos 3H-indolio druskos 1 (2,1 mmol) etanolinį tirpalą (35 ml, EtOH/H2O, 1/6) įdedama natrio karbonato (0,426 g, 4 mmol), tirpalas susidrumsčia ir ekstrahuojama dietileteriu (3×15 ml). Ekstraktai apjungiami, džiovinami bevandeniu natrio sulfatu, ir tirpiklis išgarinamas rotaciniu garinimo aparatu, kolboje liekant atitinkamam enaminui. Gautas enaminas (0,45 g, 2,0 mmol) ištirpinamas acetonitrile (5 ml), ir į gautą tirpalą sudedamas 2-chlormetil-4-nitrofenolis (2,0 mmol). Maišoma 1 val 20 ºC temperatūroje, gauti kristalai filtruojami praplaunant eteriu. Gauti kristalai (0,62 g) suspenduojami etanolyje (10 ml, 96 %), įpilama vandens (60 ml), įlašinami keli lašai amoniako, užpilama eterio (50 ml) ir maišoma kambario temperatūroje 4 val. Tada eterinis sluoksnis atskiriamas dalijamuoju piltuvu, džiovinamas natrio sulfatu, eteris nugarinamas, gauta medžiaga perkristalinama iš acetonitrilo.
[0076] Išeiga (67 %), geltoni kristalai, Tlyd = 171-174 ºC. 1H BMR (CDCl3): δ 1.53 (pl.s, 6H, 2x3'CH3), 2.43 (pl.s, 2H, CH2), 2.94 (s, 3H, N-CH3), 3.11 (pl.s, 2H, CH2), 6.74 (d, J = 9.2 Hz, 1H, 8H), 7.02 (d, J = 8.4 Hz, 1H, 4'H), 7.22 (dt, J = 7.4 Hz, J = 1.2 Hz, 1H, 7'H), 7.40 (dt, J = 7.4 Hz, J = 1.2 Hz, 1H, 8'H), 7.76 (d, J = 7.4 Hz, 1H, 9'H), 7.80 (d, J = 8.4 Hz, 1H, 5'H), 7.93 (d, J = 7.4 Hz, 1H, 6'H), 7.98 (dd, J = 9.2 Hz, J = 2.8 Hz, 1H, 7H), 8.06 (d, J = 2.8 Hz, 1H, 5H). 13C BMR (CDCl3): δ 23.2 (2xCH3), 23.5, 24.2, 28.9, 51.6, 105.0, 110.4, 116.7, 121.2, 121.5, 121.7, 124.3, 125.1, 125.7, 126.5, 129.4, 129.5, 129.6, 129.8, 140.5, 146.2, 162.2. IR (cm-1): 3051 (Ar. C-H); (2967 Alif. C-H); 1518 (NO2 asim.); 1331 (NO2 sim.). Anal. Suskaičiuota C23H22N2O3, %: C 73.78; H 5.92; N 7.48. Rasta: C 73.43; H 6.29; N 7.13.
[0077] 2 pavyzdys
[0078] 3'-etil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4b).
[0079] Sintezę vykdo pagal 1 schemą, naudojant 1 pavyzdžio metodiką. Išeiga 56 %, geltoni kristalai, Tlyd = 168-169 ºC. 1H BMR (CDCl3): δ 1.28 (t, J = 9.6 Hz, 3H, CH2CH3), 1.54 (s, 6H, 2×3'CH3), 2.44 (t, J = 7.6 Hz, 2H, 3-CH2), 3.12 (t, J = 7.6 Hz, 2H, 4-CH2), 3.43 (q, J = 9.6 Hz, 2H, CH2CH3), 6.74 (d, J = 12.0 Hz, 1H, 8H), 7.02 (d, J = 11.4 Hz, 1H, 4'H), 7.22 (t, J = 10.4 Hz, 1H, 7'H), 7.41 (t, J = 10.4 Hz, 1H, 8'H), 7.77 (d, J = 10.4 Hz, 1H, 9'H), 7.81 (d, J = 11.4 Hz, 1H, 5'H), 7.93 (d, J = 10.4 Hz, 1H, 6'H), 7.99 (dd, J = 12.0 Hz, J = 3.2 Hz, 1H, 7H), 8.08 (d, J = 3.2 Hz, 1H, 5H). 13C BMR (CDCl3): δ 15.5, 23.2, 23.4, 23.7, 25.0, 37.7, 51.8, 105.5, 109.9, 116.8, 121.2, 121.5 (2×C), 124.4, 125.2, 125.3, 126.5, 129.3, 129.5, 129.8 (2×C), 140.5, 145.4, 162.2. IR (cm-1): 3056 (Ar. C-H); 2967 (Alif. C-H); 1519 (NO2 asim.); 1329 (NO2 sim.). MS m/z (%): 389 (M + H+, 100). Anal. Suskaičiuota C24H24N2O3, %: C 74.21; H 6.23; N 7.21. Rasta: C 75.60; H 6.50; N 7.39.
[0080] 3 pavyzdys
[0081] 3'-benzil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4c).
[0082] Sintezę vykdo pagal 1 schemą, naudojant 1 pavyzdžio metodiką. Išeiga 36 %, geltoni kristalai, Tlyd = 180-181 ºC. 1H BMR (CDCl3): δ 1.54 (s, 3H, 3'-CH3), 1.60 (s, 3H, 3'-CH3), 2.11-2.23 (m, 1H, 3-CH2), 2.44-2.56 (m, 1H, 3-CH2), 2.86-2.97 (m, 1H, 4-CH2), 3.05-3.20 (m, 1H, 4-CH2), 4.45 (AB-d, J = 16.2 Hz, 1H, N-CH2), 4.56 (AB-d, J = 16.2 Hz, 1H, N-CH2), 6.73 (d, J = 9.0 Hz, 1H, 8H), 6.77 (d, J = 8.6 Hz, 1H, 4'H), 7,17 (t, J = 8.0 Hz, 1H, 7'H),7.20-7.29 (m, 5H, Ph-H) 7.36 (t, J = 8.0 Hz, 1H, 8'H), 7.70 (d, J = 8.0 Hz, 1H, 9'H), 7.72 (d, J = 8.6 Hz, 1H, 5'H), 7,91 (d, J = 8.0 Hz, 1H, 6'H), 7,94 (dd, J = 9.0 Hz, J = 2.8 Hz, 1H, 7H), 7.98 (d, J = 2.8 Hz, 1H, 5H). 13C BMR (CDCl3): δ 23.2, 23.5, 24.3, 25.2, 47.2, 52.0, 105.2, 110.5, 116.8, 121,.3, 121.4, 121.9, 124.4, 125.3, 125.5, 126.2 (2×C), 126.6, 127.2 128.9 (2×C), 129.6, 129.7, 129.8, 129.9, 139.5, 140.7, 146.0, 162.2. IR (cm-1): 3056 (Ar. C-H); 2962 (Alif. C-H); 1515 (NO2 asim.); 1334 (NO2 sim.). MS m/z (%): 451 (M + H+, 100). Anal. Suskaičiuota C29H26N2O3, %: C 77.31; H 5.82; N 6.22. Rasta: C 77.49; H 5.42; N 6.39.
[0083] 4 pavyzdys
[0084] 1',3',3'-metil-5'-metoksi-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolas] (4d).
[0085] Sintezę vykdo pagal 1 schemą, naudojant 1 pavyzdžio metodiką. Skirtumas tas, kad sudėjus 2-chlormetil-4-nitrofenolį maišoma 75 ºC temperatūroje 24 val. Reakcijos mišinys išpilamas į 60 ml vandens, įlašinami keli lašai amoniako ir maišoma kambario temperatūroje 1 val. Eterinis sluoksnis atskiriamas, džiovinamas natrio sulfatu ir eteris išgarinamas. Gauta medžiaga gryninama chromatografiškai kolonėlėje ant silikagelio (60 Merck F254, eliuentas n-heksanas/acetonas 5/1). Gautas junginys perkristalinams iš acetonitrilo. Išeiga 21 %, geltoni kristalai, Tlyd = 137-138 ºC. 1H BMR (400 MHz, CDCl3): δ 1.24 (s, 6H, 2×3'-CH3), 2.35 (pl.s, 2H, 3-CH2), 2.81 (s, 3H, N-CH3), 3.05 (pl.s, 2H, 4-CH2), 3.78 (s, 3H, OMe), 6.5 (d, J = 8.2 Hz, 1H, 7'H); 6,69 (d, J = 2.6 Hz, 1H, 4'H), 6.73 (dd, J = 8.2 Hz, J = 2.6 Hz, 1H, 6'H), 6.78 (d, J = 8.8 Hz, 1H, 8H), 7.98 (dd, J = 8.8 Hz, J = 2.8 Hz, 1H, 7H), 8.03 (d, J = 2.8 Hz, 1H, 5H). 13C BMR (100 MHz, CDCl3): δ 21.9, 23.5, 24.3, 25.5, 28.9, 49.9, 50.1, 105.0, 107.5, 109.4, 111.8, 116.9, 121.6, 124.3, 125.2, 138.6, 140.6, 142.8, 154.0, 162.1. IR (cm-1): (Ar. C-H); (Alif. C-H); (NO2 asim.); (NO2 sim.). MS m/z (%): (M + H+, 100). IR (cm-1): 3063 (Ar. C-H); 2969 (Alif. C-H); 1503 (NO2 asim.); 1329 (NO2 sim.). MS m/z (%): 355 (M + H+, 100). Anal. Suskaičiuota C20H22N2O4, %: C 67.78; H 6.26; N 7.90. Rasta: C 67.67; H 6.31; N 8.09.
[0086] 5 pavyzdys
[0087] 1',1'-dimetil-3'-propil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4e).
[0088] Sintezę vykdo pagal 1 schemą, naudojant 1 pavyzdžio metodiką. Skirtumas tas, kad įlašinus amoniako ir užpylus eterio, maišoma kambario temperatūroje 6 val. Tada eterinis sluoksnis atskiriamas dalijamuoju piltuvu, džiovinamas natrio sulfatu, eteris nugarinamas ir gauta medžiaga gryninama chromatografiškai kolonėlėje ant silikagelio (60 Merck F254, eliuentas n-heksanas/acetonas 11/1). Gautas junginys perkristalinamas iš acetonitrilo. Išeiga 44 %, geltoni kristalai, tlyd = 151-152 ºC. 1H BMR (CDCl3): δ 1.0 (t, J = 9.8 Hz, 3H, CH2CH2CH3), 1.55 (s, 6H, 2×3'CH3), 1.68 (hex, J = 9.8 Hz, 2H, CH2CH2CH3), 2.44 (pl.s, 2H, 3-CH2), 3.12 (pl.s, 2H, 4-CH2), 3.43 (t, J = 9.8 Hz, 2H, CH2CH2CH3), 6.74 (d, J = 11.8 Hz, 1H, 8H), 7.01 (d, J = 11.2 Hz, 1H, 4'H), 7.21 (t, J = 11.0 Hz, 1H, 7'H), 7.41 (t, J = 11.0 Hz, 1H, 8'H), 7.76 (d, J = 11.0 Hz, 1H, 9'H), 7.81 (d, J = 11.2 Hz, 1H, 5'H), 7.93 (d, J = 11.0 Hz, 1H, 6'H), 7.99 (dd, J = 11.8 Hz, J = 3.6 Hz, 1H, 7H), 8.08 (d, J = 3.6 Hz, 1H, 5H). 13C BMR (CDCl3): δ 11.7(2×C), 23.5 (2×C), 23.7, 25.2, 45.2, 51.8, 105.4, 110.1, 116.8, 121.2, 121.5, 121.6, 124.4, 125.3 (2×C), 126.5, 129.5, 129.7, 129.8 (2×C), 140.6, 146.0, 162.3. IR (cm-1): 3059 (Ar. C-H); 2964 (Alif. C-H); 1519 (NO2 asim.); 1330 (NO2 sim.). MS m/z (%): 403 (M + H+, 100). Anal. Suskaičiuota C25H26N2O3, %: C 74.60; H 6.51; N 6.96. Rasta: C 75.19; H 6.70; N 7.10.
[0089] 6 pavyzdys
[0090] 3'-alil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4f).
[0091] Sintezę vykdo pagal 1 schemą, naudojant 3 pavyzdžio metodiką. gauta medžiaga gryninama chromatografiškai kolonėlėje ant silikagelio (60 Merck F254, eliuentas n-heksanas/acetonas 11/1). Gautas junginys perkristalinamas iš acetonitrilo. Išeiga 26 %, geltoni kristalai, Tlyd = 169-170 ºC. 1H BMR (CDCl3): δ 1.53 (s, 3H, 3'-CH3), 1.63 (s, 3H, 3'-CH3), 2.18-2.32 (m, 1H, 3-CH2), 2.48-2.61 (m, 1H, 3-CH2), 2.96-3.10 (m, 1H, 4-CH2), 3.12-3.27 (m, 1H, 4-CH2), 2.90 (AB-d, J = 18.2 Hz, 1H, N-CH2), 4.03 (AB-d, J = 18.2 Hz, 1H, N-CH2), 5.17 (d, J = 10.4 Hz, 1H, =CH2) 5.29 (d, J = 17.2 Hz, 1H, =CH2), 5.9 (m, 1H, -CH=), 6.75 (d, J = 10.2 Hz, 1H, 8H), 6.96 (d, J = 8.4 Hz, 1H, 4'H), 7.23 (t, J = 8.2 Hz, 1H, 7'H), 7.42 (t, J = 8.2 Hz, 1H, 8'H), 7.73 (d, J = 8.2 Hz, 1H, 9'H), 7.81 (d, J = 8.4 Hz, 1H, 5'H), 7.95 (d, J = 8.2 Hz, 1H, 6'H), 7.99 (dd, J = 10.2 Hz, J = 2.2 Hz, 1H, 7H), 8.07 (d, J = 2.2 Hz, 1H, 5H). 13C BMR (CDCl3): δ 23.1, 23.5, 24.1, 25.0, 45.8, 51.9, 105.2, 110.5, 115.4, 116.8, 121.3, 121.4, 121.7, 124.4, 125.3 (2×C), 126.6, 129.5, 129.7, 129.8 (2×C), 135.4, 140.6, 145.7, 162.1. IR (cm-1): 3075 (Ar. C-H); 2960 (Alif. C-H); 1513 (NO2 asim.); 1329 (NO2 sim.). MS m/z (%): 401 (M + H+, 100). Anal. Suskaičiuota C25H24N2O3, %: C 74.98; H 6.04; N 7.00. Rasta: C 74.79; H 5.96; N 7.00.
[0092] Kitų išradime minimų junginių sintezė yra aprašyta minėtose autorių patento paraiškose (LT2012 082, paduota 2012-08-30, PCT/LT2012/000006).
[0093] 7 pavyzdys Sąveika su cianidais
[0094] Sąveika su cianidų jonais buvo tirta spektrofotometriškai. 1 pav. pateikti 4a junginio tirpalų acetonitrile (0,1 mM, 298 K, CH3CN/fosfatinis buferinis tirpalas (Na2HPO4/NaH2PO4, 7,5 mM, pH 7,6) (19:1, v/v)) UV-RŠ spektrai be NaCN (kreivė a) ir su NaCN (sudarant kiuvetėje 1 mM koncentraciją, kreivė b). Veikiant junginio 4a tirpalą cianidais, atsirandanti geltona 4-nitrofenoliato spalva susidaro ne akimirksniu, o per tam tikrą laiko trukmę, tačiau žymiai greičiau, nei veikiant žinomu junginiu 1. Esant 422 nm bangos ilgiui, 4a junginys ištirpintas (0,1 mM, 298 K) MeCN-H2O (19:1, v/v) mišinyje su buferiniu Na2HPO4/NaH2PO4 (7,5 mM, pH 7,6), pridėjus NaCN (sudarant kiuvetėje 1 mM koncentraciją). Sugerties kitimas (ties 422 nm) laiko bėgyje pavaizduotas Fig. 2: 4a junginys ištirpintas (0,1 mM, 298 K) MeCN-H2O (19:1, v/v) mišinyje su buferiniu Na2HPO4/NaH2PO4 (7,5 mM, pH 7,6), pridėjus NaCN (sudarant kiuvetėje 1 mM koncentraciją). Fig. 3: pateikta išradimo junginio 4a tirpalo (0,1 mM, 298 K, CH3CN/fosfatinis buferinis tirpalas Na2HPO4/NaH2PO4 (7,5 mM, pH 7,6) (19:1, v/v)) 422 nm bangos ilgio sugerties priklausomybė nuo CN- jonų koncentracijos.
[0095] Fig. 4 pateiktas RŠ sugerties (422 nm) pokytis, esant tirpale skirtingų jonų (jų koncentraciją tirpale sudarant 1 mM, o 4a koncentracija 0,1 mM, 298 K, CH3CN/fosfatinis buferinis tirpalas: Na2HPO4/NaH2PO4 (7,5 mM, pH 7,6) (19:1, v/v)). Kuo junginys selektyviau reaguoja su cianido jonais, tuo lengviau yra aptikti pačius jonus analizuojamame tirpale. 4 pav. Pateikti RŠ-spektro (ties 422 nm) sugerties pokyčio duomenys, esant tirpale skirtingiems anijonams. Iš diagramos matyti, kad cianido jonų sukeliamas sugerties pokyčio skirtumas yra apie 6 kartus didesnis už hidrokarbonato anijono, panašiai sąveikaujančio su 4a junginiu, sugerties pokytį.

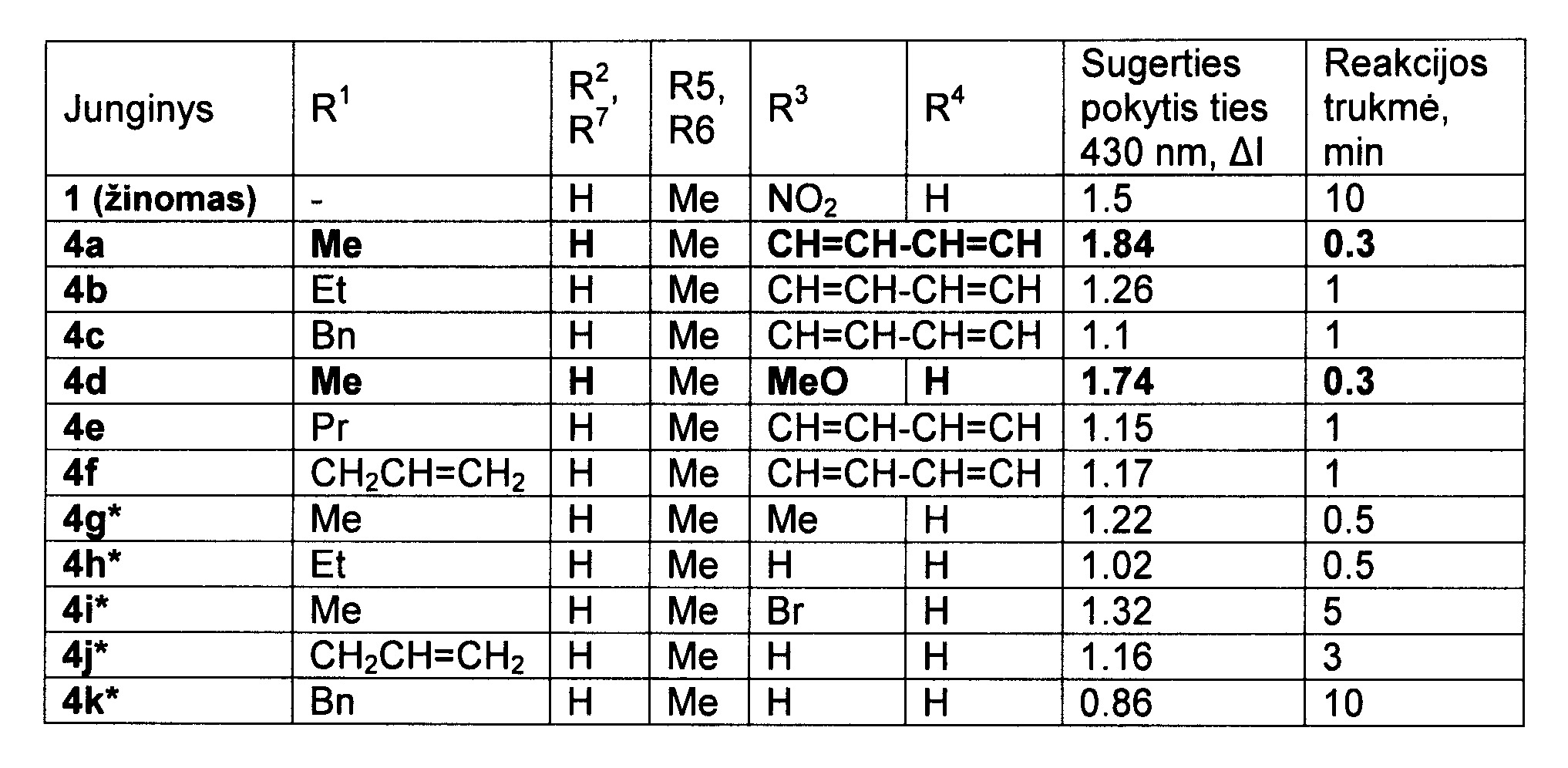

[0096] Lentelėje pateiktos kai kurių junginių reakcijos su cianido jonais spalvinės charakteristikos.
[0097] Lentelė
[0098] Chemosensorinių savybių palyginimas
[0099]
[0100] Junginių 4g*-4k* sintezė aprašyta minėtoje patento paraiškoje Nr.LT2012 082, paduotoje 2012-08-30 ir atitinkamoje PCT/LT2012/000006. Tačiau jų savybės kaip cianido jonui jautrių chemosensorių, kiek yra žinoma autoriams, nebuvo atskleistos ar akivaizdžios šios srities specialistams.
[0101] Iš lentelėje pateiktų sugerties pokyčio bei reakcijos trukmės duomenų darytina išvada, kad išradimo junginiai gali būti efektyviai panaudojami kaip cianido jonams jautrūs chemosensoriai, kuriuos, veikiant cianido jonais, atidaromas chromano žiedas, susidarant spalvotam 4-nitrofenoliato chromoforui.
[0102] Apibendrinant, siūlomas išradimas, palyginus jį su žinomu technikos lygiu, pasižymi tokiais pagrindiniais privalumais:
[0103] 1. 1',3,3',4-tetrahidrospiro[chroman-2,2'-indolų] reakcijos su cianido jonais trukmė yra trumpesnė negu žinomų indolo[2,1-b][1,3]benzoksazinų; Esant tirpale cianido jonų, panaudojant 1',3,3',4-tetrahidrospiro[chroman-2,2'-indolus] maksimalus spalvos intensyvumas pasiekiamas per ~20 s, kai tuo tarpu panaudojus junginį 1 tai užtrunka ~10 min
[0104] 2. 1',3,3',4-tetrahidrospiro[chroman-2,2'-indolai] lengvai susintetinami iš komercinių pradinių junginių;
[0105] 3. 1',3,3',4-tetrahidrospiro[chroman-2,2'-indolai] gali būti lengvai modifikuojami, alkilinant bifunkciniais junginiais į indolo žiedo azoto atomą, ir tokiu būdu suteikiant galimybę gauti junginius, turinčius įvairias funkcines grupes, kurios gali dalyvauti polimerizacijos reakcijose, prisijungti prie kvantinio taško ar pan.

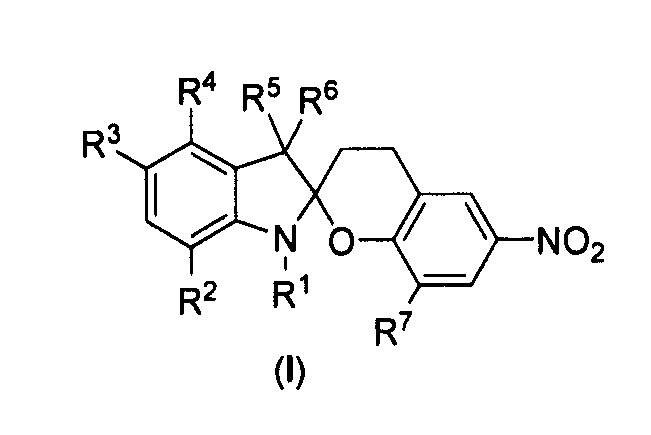

1 Spiro[chroman-2,2'-indolo] dariniai, kurių bendroji formulė (I)
kur
R1 žymi C1-C4-alkilą, ω-funkcionalizuotą alkilą, alilą arba benzilą;
R2 žymi vandenilį arba metilą;
R3 žymi vandenilį, F, Cl, Br, metilą, alkoksi, fenilą, 2-fenileten-1-ilą arba feniletinilą;
R4 žymi vandenilį, arba R3 ir R4 kartu yra kondensuoto ciklo dalis: CH=CH-CH=CH;
R5, R6 kiekvienas nepriklausomai žymi metilą, etilą arba R5 ir R6 yra spirociklo dalis: -(CH2)4-; -(CH2)5-;
R7 žymi vandenilį arba nitrogrupę,
su sąlyga, kad jei R4 ir R7 abu yra vandenilis, tai R3 žymi alkoksi.
2. Junginys pagal 1 punktą, kuris yra 1',1',3'-trimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4a).
3. Junginys pagal 1 punktą, kuris yra 3'-etil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4b).
4. Junginys pagal 1 punktą, kuris yra 3'-benzil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4c).
5. Junginys pagal 1 punktą, kuris yra 1',3',3'-trimetil-5'-metoksi-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolas] (4d).
6. Junginys pagal 1 punktą, kuris yra 1',1'-dimetil-3'-propil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4e).
7. Junginys pagal 1 punktą, kuris yra 3'-alil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolas] (4f).
8. 1',3,3',4-tetrahidrospiro[chroman-2,2'-indolo] junginiai, kurių bendroji formulė (I)
kur
R1 žymi C1-C4-alkilą, ω-funkcionalizuotą alkilą, alilą arba benzilą;
R2 žymi vandenilį arba metilą;
R3 žymi vandenilį, F, Cl, Br, metilą, metoksi, fenilą, 2-fenileten-1-ilą arba feniletinilą;
R4 žymi vandenilį,
arba R3 ir R4 kartu yra kondensuoto ciklo dalis: CH=CH-CH=CH;
R5 ir R6 kiekvienas nepriklausomai žymi metilą, etilą arba R5 ir R6 yra spirociklo dalis: -(CH2)4-; -(CH2)5-;
R7 žymi vandenilį arba nitrogrupę,
pasižymintys jautrumo cianido jonams savybėmis.
9. Junginiai bendrosios formulės (I) pagal 8 punktą, kur
R1 žymi metilą, etilą, propilą, benzilą, alilą; R2 žymi vandenilį, metilą; R3 žymi vandenilį, bromą, metilą, metoksi grupę arba nitro grupę; R4 žymi vandenilį, arba R3 ir R4 kartu yra kondensuoto ciklo dalis: CH=CH-CH=CH; R5 ir R6 žymi metilą; R7 žymi vandenilį.
10. Junginys pagal 8 arba 9 punktą, pasirinktas iš grupės, susidedančios iš
1',1',3'-trimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolo] (4a);
3'-etil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolo] (4b);
3'-benzil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolo] (4c);
1',3',3'-trimetil-5'-metoksi-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4d);
1',1'-dimetil-3'-propil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolo] (4e);
3'-alil-1',1'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-benz[e][2H]indolo] (4f);
1',3',3',5'-tetrametil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4g);
1'-etil-3',3'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4h);
5'-brom-1',3',3'-trimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4i);
1'-alil-3',3'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4j); ir
1'-benzil-3',3'-dimetil-6-nitro-1',3,3',4-tetrahidrospiro[chromen-2,2'-indolo] (4k);
pasižymintis jautrumo cianido jonams savybėmis.
11. Junginių pagal bet kurį iš 1-10 punktų panaudojimas kaip chemosensorių cianido jonų aptikimui.
