[LT] Judančių vieno tipo krūvininkų fotodiodas yra pagamintas iš puslaidininkių,kurių heterostruktūroje sugėriklio sluoksnį sudaro medžiaga, turinti bismuto atomų.Tokie bismuto turintys puslaidininkiai gali, pavyzdžiui, būti GaAsBi, InPBi ar GaInAsBi.Šiuose A3B5 grupės puslaidininkiniuose junginiuose Bi atomų įvedimas pakelia valentinės juostos energijos lygmenis mažai įtakodamas laidumo juostos energijos lygmenų padėtį. Todėl laidumo juostos lygmenų trūkiai atitinkamose heterosandūrose:GaAsBi/GaAs, InPBi/InP ir GaInAsBi/GaInAs, yra nedideli. Kitame įgyvendinimo variante, bismuto atomų dalis sugėriklio junginyje tolygiai mažėja, einant tolyn nuo sugėriklio sluoksnio ribos su kolektoriaus sluoksniu.
[EN] Uni-trevelling carrier type photodiode is made of semiconductor materiais, whereas the heterostructure comprises an absorber made of a materiai containing bismuth atoms.Such semiconductors having bismuth can be for example GaAsBi, InPBi or GalnAsBi.Introduction of Bi into such compounds of the A3B5`group`, raises the energy levels of the valence band, without making noticeable influence on the energy levels of the conduction band. Therefore, the conduction band offsets in heterojunctions, like GaAsBi/GaAs,InPBi/lnP and GalnAsBi/GalnAs, are rather small. In another embodiment, the concentration of bismuth atoms decreases uniformly with increasing distance from the junction between the absorber and the collector layer.
[0001] TECHNIKOS SRITIS
[0002] Šis išradimas priklauso puslaidininkinių fotodetektorių sričiai ir gali būti naudojamas didelio pasikartojimo dažnio, tame tarpe ir terahercinio dažnio, optinių signalų detektavimui, matavimui ir vertimui elektriniais signalais.
[0003] TECHNIKOS LYGIS
[0004] Pasiūlyme aprašytas didelės spartos fotodetektoriaus darinys ir jo gamybos technologija gali būti naudojami gaminant plačiajuosčius optoelektroninius komponentus ir sistemas, tame tarpe optinio ryšio sistemų imtuvus ir terahercinius emiterius, apšviečiamus dviejų skirtingų bangos ilgių lazerių pluošteliais.
[0005] Ypač platų pritaikymą spartūs fotodiodai turi telekomunikacijose. Ten jie naudojami šviesolaidžiais perduodamų signalų detektavimui. Kuo spartesnis naudojamas fotodiodas, tuo daugiau informacijos galima perduoti šviesolaidžio linija. Taip pat spartūs fotodiodai naudojami laikinės skyros spektroskopijoje, impulsinių lazerių spinduliuotės charakterizavimui (impulso trukmės ir laikinės gaubtinės formos nustatymui) ir kituose taikymuose, kur reikia užregistruoti ultra trumpus infraraudonosios spinduliuotės signalus.
[0006] Spartūs fotodiodai, registruojantys infraraudonosios spinduliuotės, kurios bangos ilgis yra tarp 1 µm ir 1 ,5 µm, signalus, paprastai turi suqėriklio sluoksnius, pagamintus iš puslaidininkio su atitinkamu draustiniu energijų tarpu εg = 1.24/ (g, kur (g yra ilgiausias bangos ilgis spinduliuotės, kuriai fotodiodas dar yra jautrus. Žinomas tokio prietaiso pavyzdys yra vadinamasis PIN diodas, kuriame iš puslaidininkio su mažesniu draustiniu tarpu pagamintas sugėriklio sluoksnis (i-sluoksnis) yra įterptas tarp dviejų platesnio draustinio tarpo puslaidininkio sluoksnių, legiruotų akceptorinėmis ir donorinėmis priemaišomis - atitinkamai, p-tipo ir n-tipo sluoksniai. P-n sandūros viduryje esančiame i-sluoksnyje susidaro vidinis elektrinis laukas, kuris verčia judėti šviesos sukurtus elektronus ir skyles ir taip indukuoja fotosrovę. Infraraudonojo diapazono PlN diodų sugėriklio sluoksnis dažniausiai gaminamas iš InGaAs ar InGaAsP junginių. Šiose medžiagose, kaip ir kituose A3B5 grupės puslaidininkiuose, skylių judris yra žymiai mažesnis už elektronų judrį, todėl būtent šviesos sukurtųjų skylių judėjimas riboja PlN fotodiodų spartą ir jų ribinį dažnį, kuris šiuose prietaisuose tesiekia kelias dešimtis GHz. Norint pagerinti šiuos parametrus tenka mažinti i-sluoksnio storį, tuo pačiu mažinant ir paties fotodiodo jautrį, tačiau ir tokiu atveju yra pasiekiami tik apie 100 GHz dydžio ribiniai dažniai. Kitas PlN diodų trūkumas yra tai, jog dėl lėto skylių ištraukimo iš i-sluoksnio jame susidaro erdvinis krūvis sąlygojantis fotosrovės sotį ir fotojautrio mažėjimą jau palyginti nedideliuose optinio sužadinimo lygiuose.
[0007] Siekiant pašalinti PlN diodams būdingus trūkumus buvo pasiūlyta keletas sprendimų.
[0008] JAV patentas Nr. US5818096 aprašo fotodiodą su judančiais vieno tipo krūvininkais (angl. UniTravelling Carrier - UTC - photodiode). UTC fotodiodo sluoksnių darinys yra pavaizduotas Fig. 1, jo juostinė diagrama yra parodyta Fig. 2.
[0009] Iš esmės, UTC fotodiodą sudaro:
[0010] I P-tipo elektrinio laidumo sugėriklio sluoksnis iš siaurą draustinių energijų tarpą εg1 turinčios medžiagos (siauratarpio puslaidininkio) (1);
[0011] II N-tipo elektrinio laidumo sluoksnis iš platesnį draustinių energijų tarpą εg2 turinčios medžiagos (plačiatarpio puslaidininkio) (2);
[0012] III Skiriamasis nelegiruotas arba silpnai legiruotas kolektoriaus sluoksnis iš platesnio draustinių energijų tarpo εg2 medžiagos (plačiatarpio puslaidininkio) (3);
[0013] IV Barjero sluoksnis iš p-tipo laidumo plačiatarpio puslaidininkio (4). Šio sluoksnio funkcija - stabdyti elektronų difuziją į anodo kontaktą (5);
[0014] V Metalinis anodo kontaktas (5);
[0015] VI Metalinis katodo kontaktas (6);
[0016] VII Kristalinis padėklas (7).
[0017] Fotodiodo darinio p-tipo sluoksnis (1) yra pagamintas iš siaurą draustinių energijų tarpą εg1 turinčio puslaidininkio, o n-tipo sluoksnis (2) yra pagamintas iš platesnį draustinių energijų tarpą εg2 turinčio puslaidininkio. Abu šiuos sluoksnius skiria nelegiruotas arba silpnai legiruotas platesnio draustinių energijų tarpo εg2 puslaidininkio sluoksnis (3). Siauratarpio p-tipo puslaidininkio sluoksnis (1) ribojasi su to paties laidumo tipo sluoksniu iš plačiatarpio puslaidininkio (4). Fotodiodas yra jautrus spinduliuotei, kurios kvanto energija kinta nuo εg1 iki εg2.
[0018] Optinė spinduliuotė yra sugeriama sugėriklyje (1), kuriame yra tenkinama elektrinio neutralumo sąlyga. Sugėriklyje (1) atsiradę fotosužadintieji elektronai difuzijos būdu patenka į silpnai legiruotą plačiatarpio puslaidininkio sluoksnį (3) (kolektoriaus sluoksnis), kuriame yra stiprus elektrinis laukas, pernešantis elektronus į donorinėmis priemaišomis legiruotą n-tipo sluoksnį (2), pagamintą iš plačiatarpio puslaidininkio. Sugėriklyje (1) šviesos signalo sukurtos nepusiausvyrinės skylės susimaišo su šiame sluoksnyje esančiomis pusiausvyrinėmis skylėmis: papildomos skylės per laiką, lygų dielektrinės relaksacijos trukmei (d = ε/( (čia ε yra puslaidininkio dielektrinė skverbtis, o ( - jo elektrinis laidumas), iškeliauja į katodo kontaktą. Tipiškame A3B5 grupės puslaidininkyje su skylių koncentracija, lygia 1018 cm-3, (d yra kelių femtosekundžių eilės dydis, todėl, skirtingai nei PlN fotodiodo atveju, nepusiausvirųjų skylių dinamika neturi didesnės įtakos UTC prietaiso tamsinės būsenos atsistatymo spartai. Šis parametras, o tuo pačiu ir UTC fotodiodo ribinis dažnis, yra apsprendžiamas nepusiausvirųjų elektronų lėkio per kolektoriaus sluoksnį (3) trukmei, kuri yra lygi (e = Lc /(s. čia Lc yra kolektoriaus sluoksnio (3) ilgis, o ( yra elektronų dreifinio judėjimo soties greitis kolektoriaus sluoksnio (3) medžiagoje. Kuomet kolektoriaus sluoksnio ilgis yra 200 nm, o elektronų dreifo greitis yra lygus 2 107 cm/s, gauname (e = 1 ps, taigi UTC fotodiodų tamsinės būsenos atsistatymo trukmė galėtų užtikrinti labai plačią, 1 THz dydžio ir platesnę jų dažninę charakteristiką. To pasiekti neleidžia kitas prietaiso spartą ribojantis faktorius - elektronų patekimo iš sugėriklio (1) į kolektorių (3) trukmė. Kuomet sugėriklio sluoksnyje (1) vidinio elektrinio lauko nėra, elektronai iš šio sluoksnio į kolektorių (3) patenka tik dėl difuzijos; šio proceso charakteringą trukmę galima įvertinti kaip (D ( L2s; /4De (čia Ls yra sugėriklio sluoksnio (1) plotis, o De, yra elektronų difuzijos koeficientas to sluoksnio medžiagoje. Įstatydarni į šią išraišką tipiškas sugėriklio sluoksnio, pagaminto iš InGaAs vertes: Ls = 200 nm ir De = 100 cm2/s gausime (D (10 ps, tai yra dešimt kartų didesnę trukmę nei elektronų lėkio per kolektorių trukmė. Šį parametrą galima sumažinti siaurinant sugėriklio sritį (1), tačiau dėl to sumažėja šviesos sužadintų krūvininkų koncentracija ir, tuo pačiu, fotodiodo jautris. Kitas elektronų pernašos iš sugėriklio sluoksnio (1) į kolektoriaus sluoksnį (3) paspartinimo būdas yra susijęs su kintančios sudėties sugėriklio sluoksnio sudarymu.

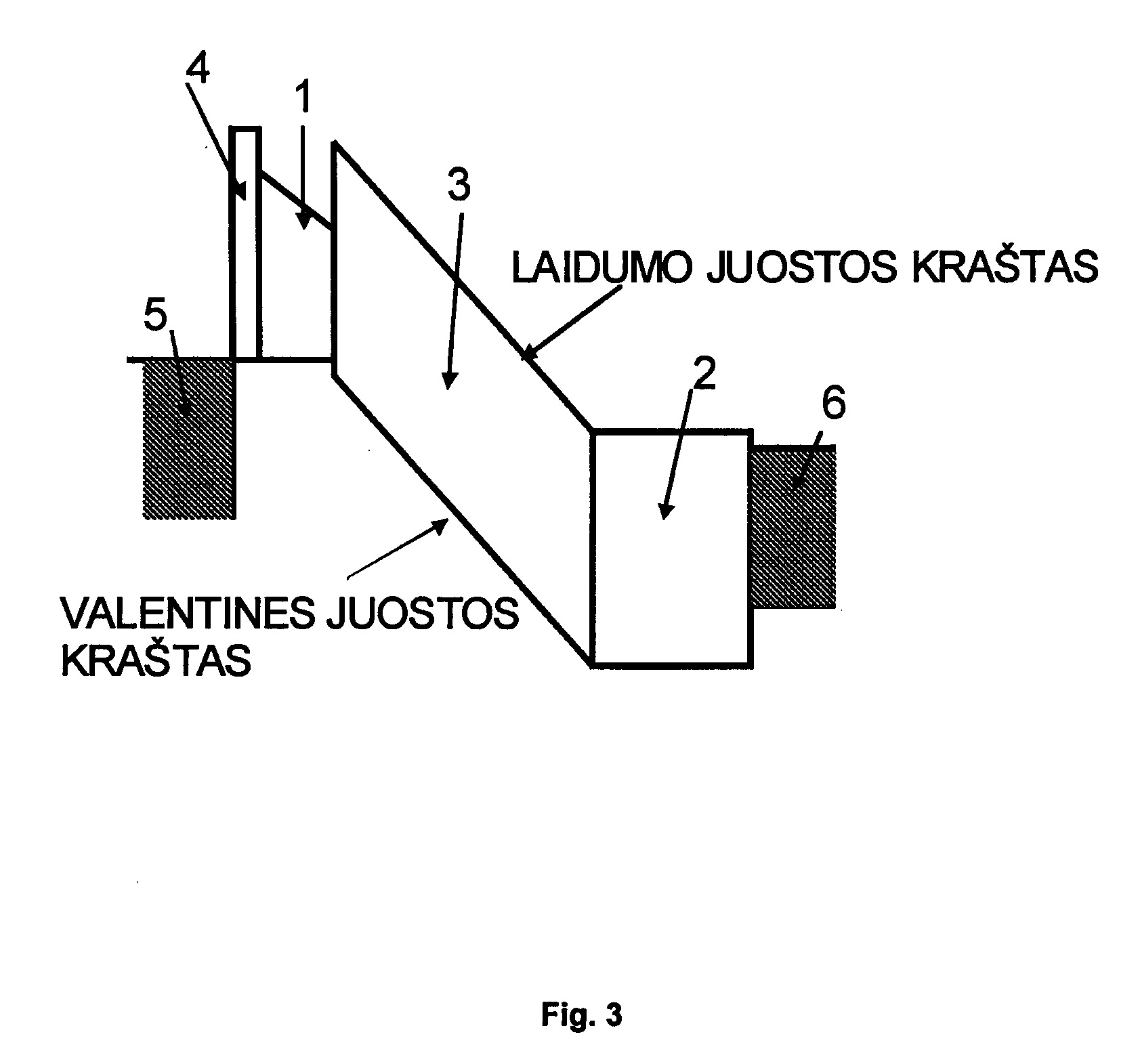

[0019] Besikeičianti sluoksnio sudėtis sąlygoja nuo koordinatės priklausantį draustinį energijų tarpą ir dėl to atsirandantį kvazi-elektrinį lauką, verčiantį elektronus judėti link kolektoriaus sluoksnio (3). Tokio fotodiodo elektronų energijos juostų diagrama yra pavaizduota Fig.3.
[0020] UTC fotodiodo jautrį stipriai įtakoja tai, kaip heterosandūroje, esančioje riboje tarp siauratarpio puslaidininkio sugėriklio sluoksnio (1) ir plačiatarpio puslaidininkio kolektoriaus sluoksnio (3), esantis draustinių energijos tarpų skirtumas εg2 - εg1 = Δεc + Δε( pasiskirsto tarp laidumo ir valentinių juostų trūkių Δεc ir Δε(. InGaAs/lnP heterosandūroje tarp sugėriklio ir kolektoriaus sluoksnių tradiciniuose UTC fotodioduose laidumo juostai tenka (80 procentų viso heterosandūrą sudarančių medžiagų draustinių energijų tarpų skirtumo. Dėl to elektronams, judantiems iš sugėriklio sluoksnio į kolektorių atsiranda didelis potencinis barjeras, trukdantis fotosužadintųjų elektronų judėjimui ir bloginantis daugumą prietaiso veikos parametrų.

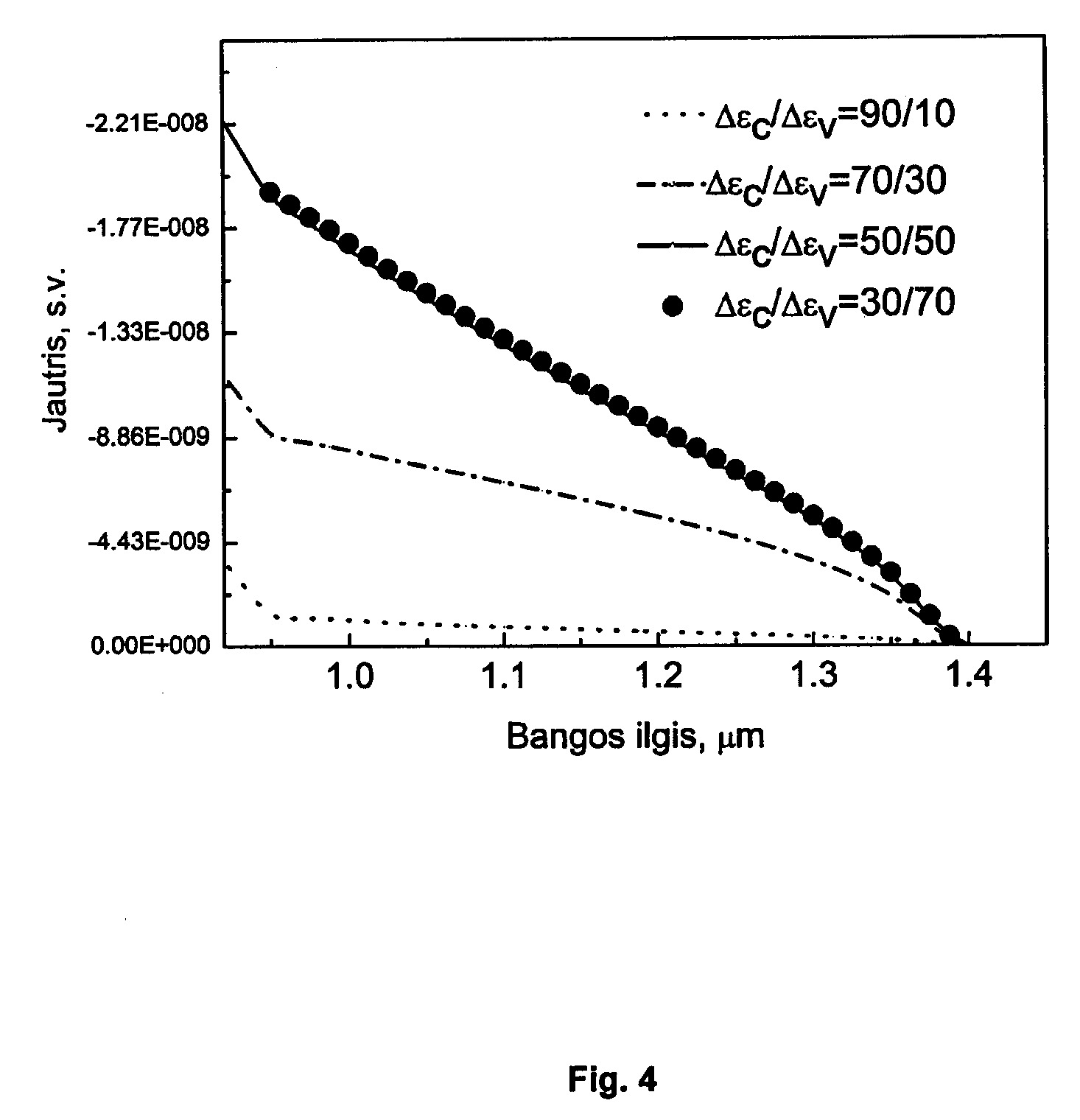

[0021] Fig. 4 yra parodytos UTC fotodiodų jautrio spektrinės priklausomybės dariniuose su sugėriklio ir kolektoriaus sluoksniais iš medžiagų su tokiais pat draustinių energijų tarpais (εg1 = 0.8 eV ir εg2 = 1.42 eV), bet skirtingu laidumo ir valentinių juostų trūkių Δεc ir Δε(, santykiu.

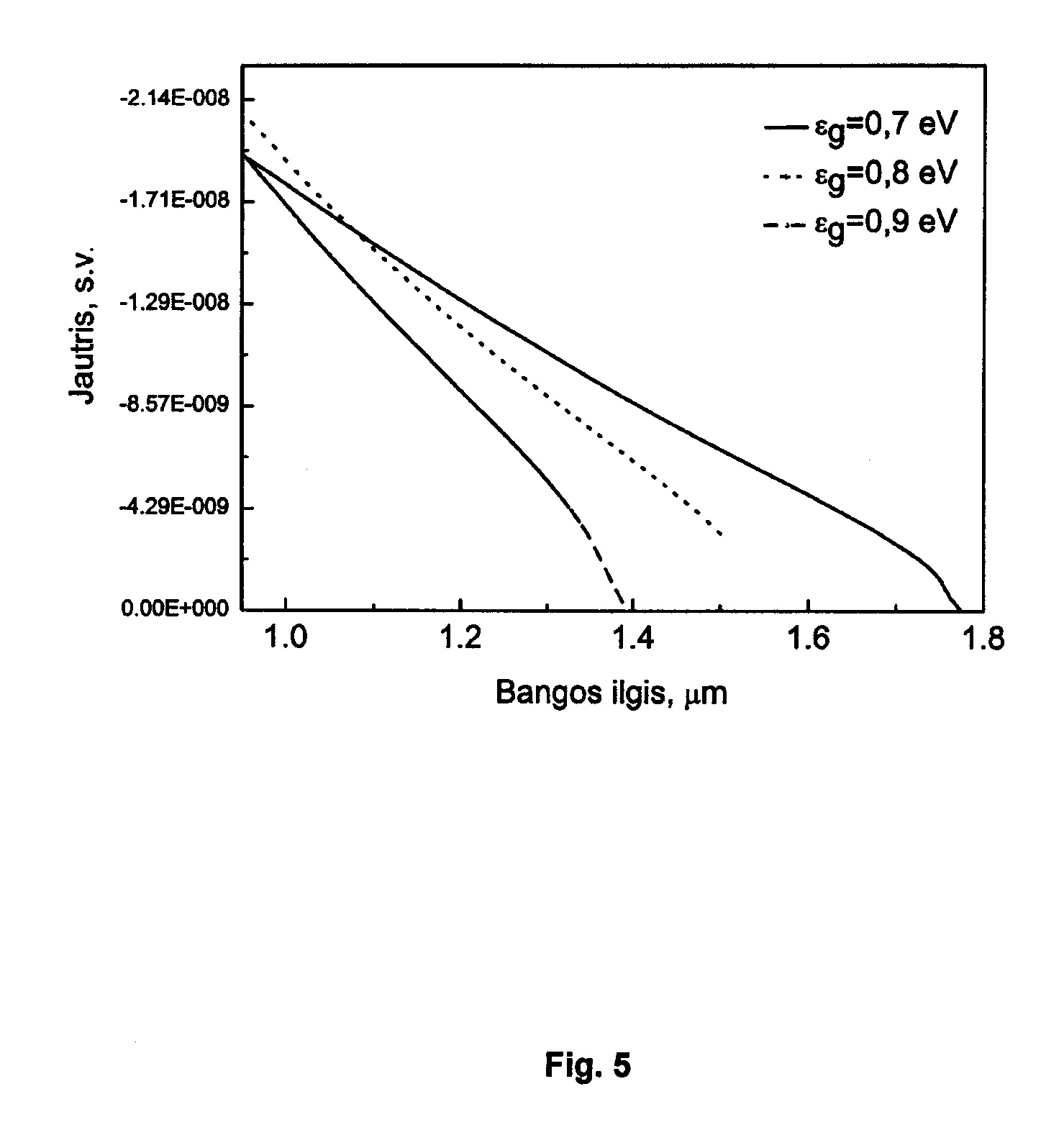

[0022] Fig. 5 parodytos UTC fotodiodų su sugėriklio sluoksniais iš skirtingo draustinių energijų tarpo medžiagų jautrio spektrinės charakteristikos. Matyti, kad jautri galima padidinti naudojant medžiagą su mažesniu εg1. Kita vertus, mažesnio draustinių energijų tarpo medžiagos naudojimas leidžia ploninti sugėriklio storį tuo pačiu gerinant fotodiodo dinamines charakteristikas.
[0023] IŠRADIMO ESMĖ
[0024] Šiuo išradimu siekiama išspręsti aukščiau paminėtas problemas ir sukurti fotodiodą su judančiais vieno tipo krūvininkais, kurio charakteristikos būtų geresnės nei tradicinių tokio tipo fotodiodų su InGaAs sugėriklio sluoksniais ir InP kolektoriaus sluoksniais.
[0025] Siūlomas puslaidininkinis fotodiodas, sudarytas iš p-tipo laidumo sugėriklio sluoksnio, nelegiruoto kolektoriaus sluoksnio ir dviejų n-tipo ir p-tipo laidumo kontaktinių sluoksnių, kur sugėriklio sluoksnis yra pagamintas iš puslaidininkio, turinčio savyje bismuto atomų. Taip sumažinami laidumo juostos lygmenų trūkiai.
[0026] Todėl naudojant sugėriklio sluoksnyje Bi turinčią puslaidininkinę medžiagą, galima pagerinti tokius fotodiodo veikos parametrus kaip jo jautrį ir spartą.
[0027] TRUMPAS BRĖŽINIŲ FIGŪRŲ APRAŠYMAS
[0028] Norint geriau suprasti išradimą ir įvertinti jo praktinius pritaikymus, pateikiami šie aiškinamieji brėžiniai. Brėžiniai pateikiami tik kaip pavyzdžiai ir jokiu būdu neriboja išradimo apimties.

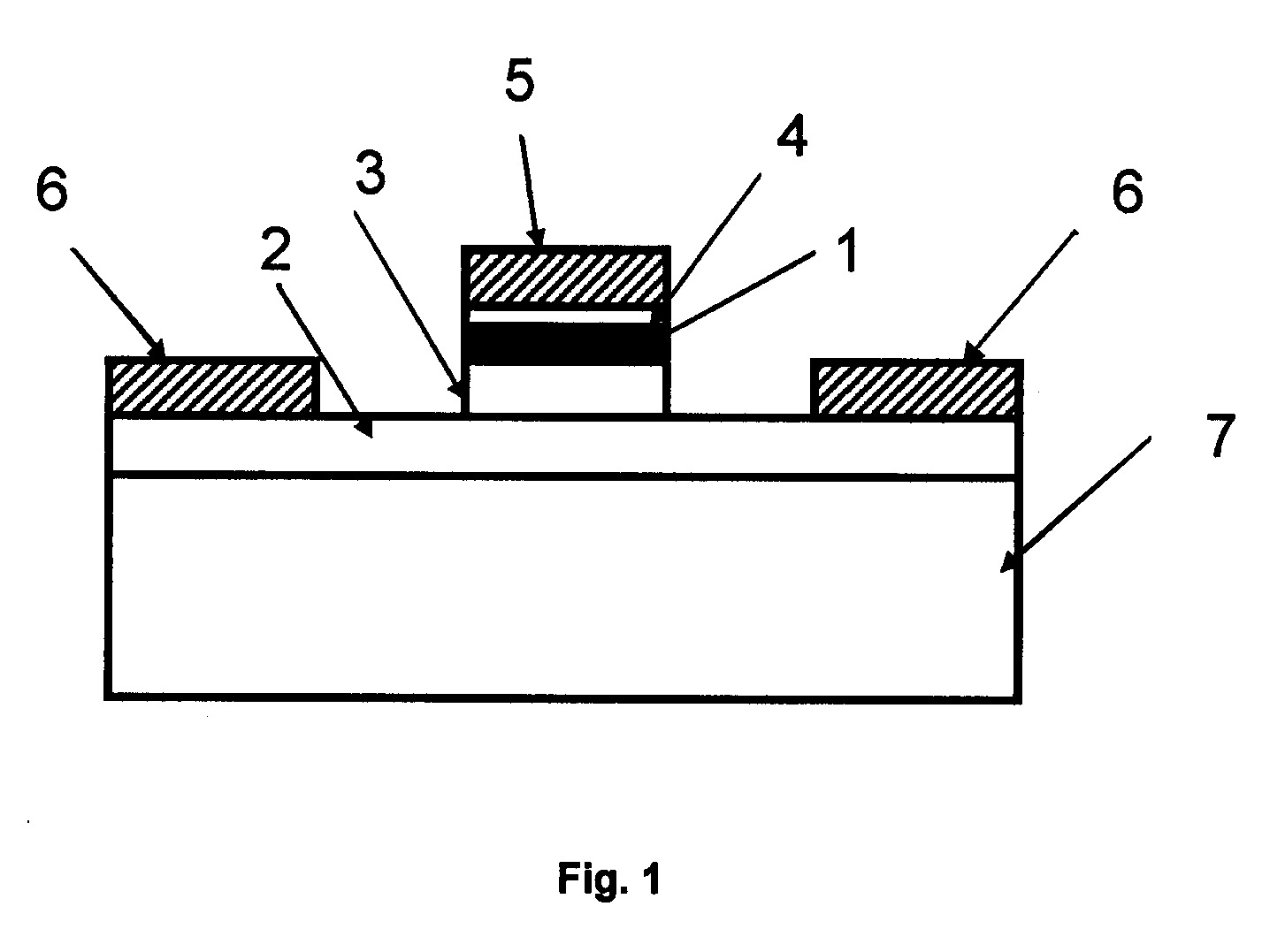

[0029] Fig.1. Fotodiodo su judančiais vieno tipo krūvininkais sandara;

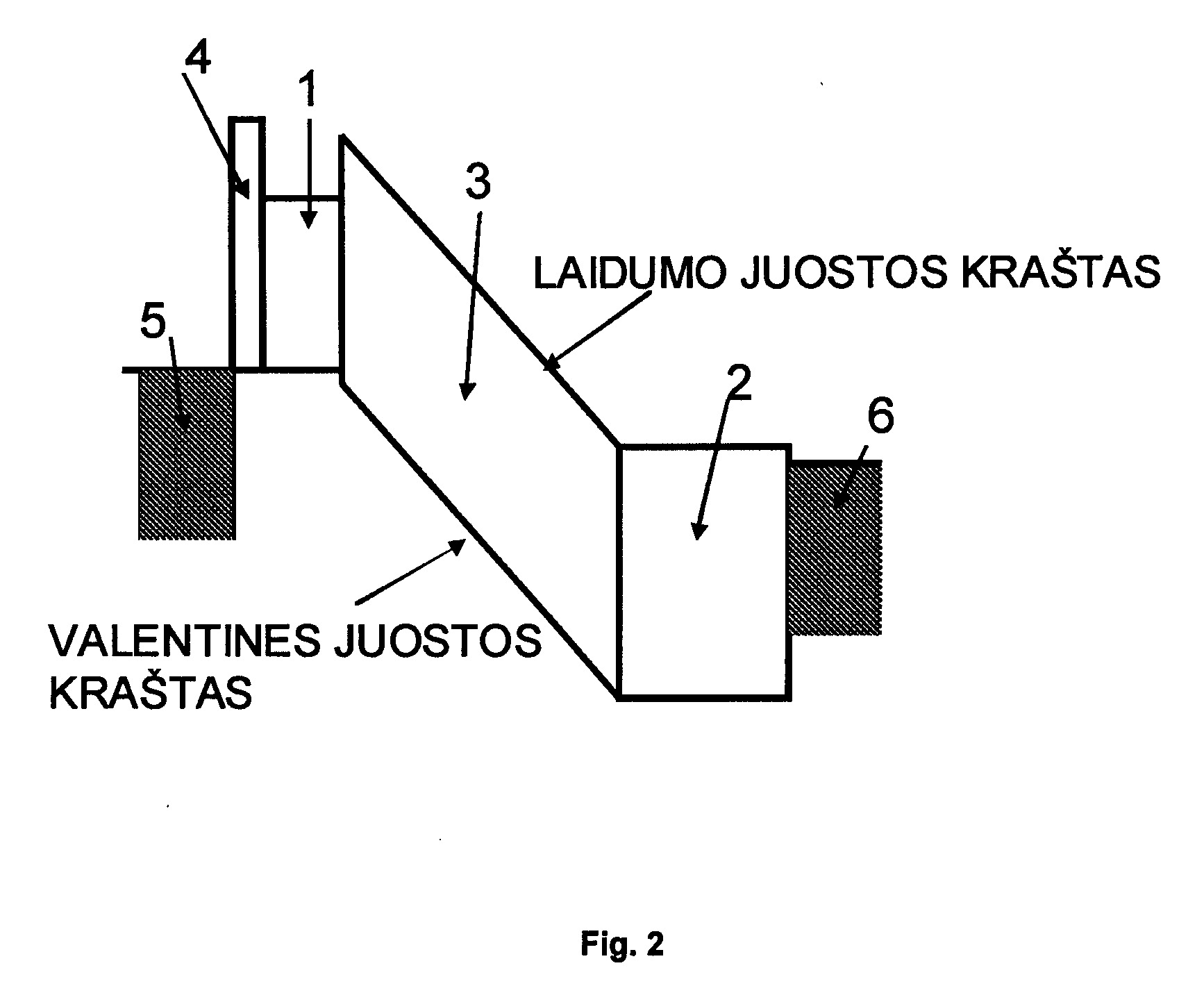

[0030] Fig.2. Fotodiodo su judančiais vieno tipo krūvininkais elektronų energijos juostų diagrama;
[0031] Fig.3. Fotodiodo su judančiais vieno tipo krūvininkais ir kintamu sugėriklio draustinių energijų tarpu elektronų energijos juostų diagrama;
[0032] Fig.4. Fotodiodų su judančiais vieno tipo krūvininkais jautrio spektrinės priklausomybės dariniuose su sugėriklio ir kolektoriaus sluoksniais iš medžiagų su tokiais pat draustinių energijų tarpais (εg1 = 0.8 eV ir εg2 = 1.42 eV), bet skirtingu laidumo ir valentinių juostų trūkių Δεc ir Δε(, santykiu;
[0033] Fig.5. Fotodiodų su judančiais vieno tipo krūvininkais ir sugėriklio sluoksniais iš skirtingo draustinių energijų tarpo medžiagų jautrio spektrinės charakteristikos. Laidumo juostos trūkis visais atvejais buvo laikomas lygiu εc = 40%;

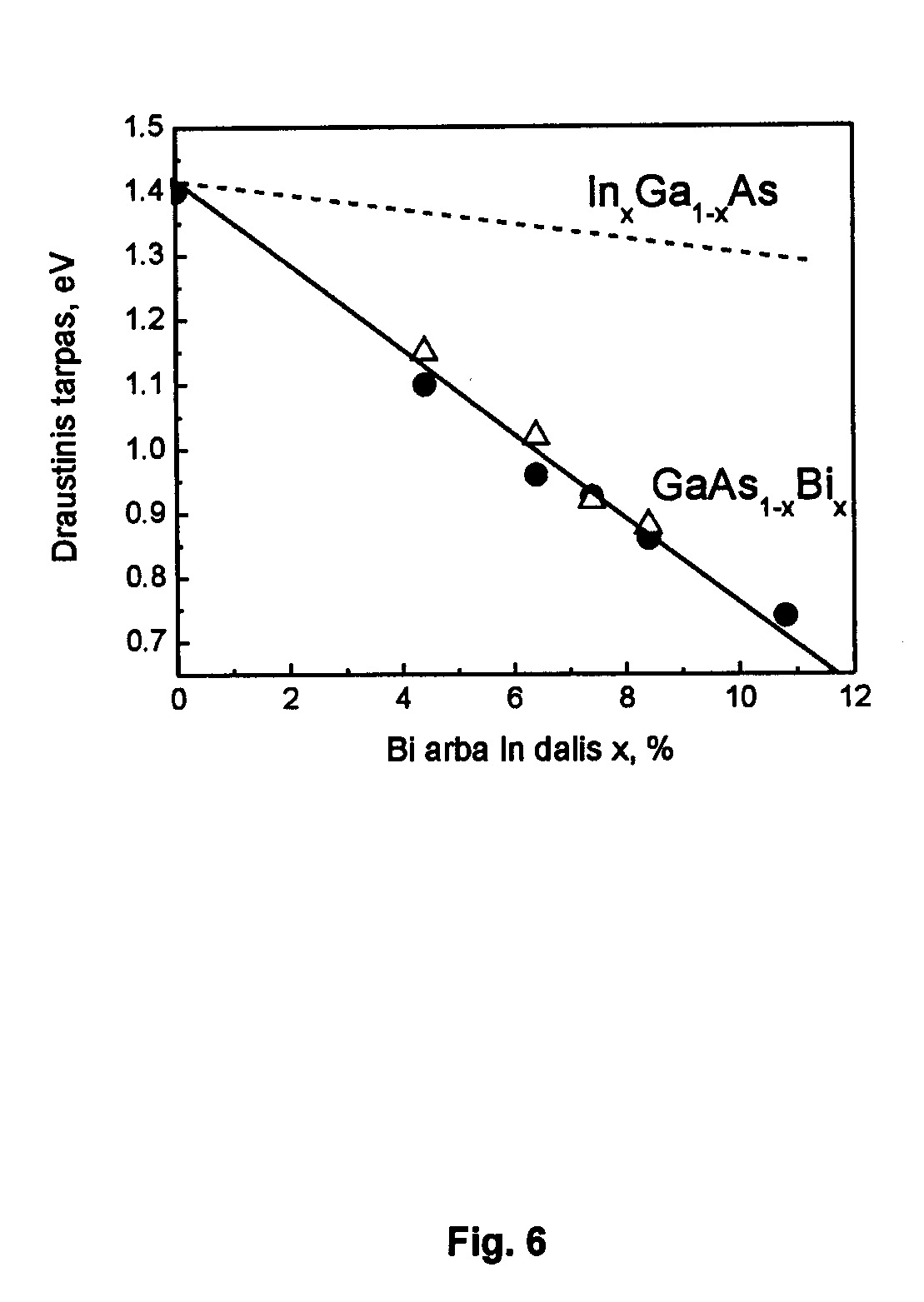

[0034] Fig.6. Draustinių energijų tarpo kitimo palyginimas GaAsBi ir InGaAs puslaidininkiuose, didėjant Bi ir In koncentracijai, atitinkamai;

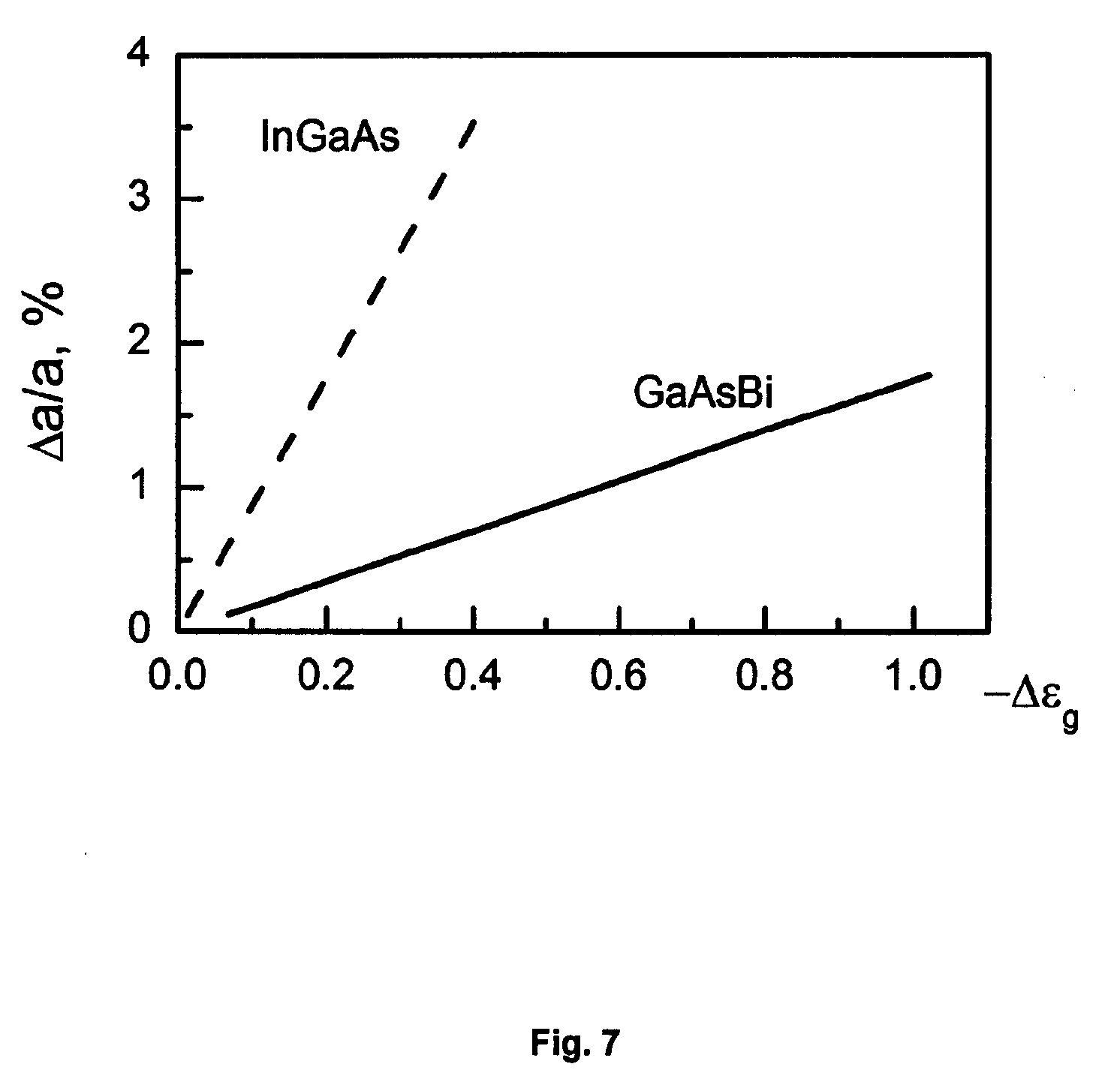

[0035] Fig.7. Trinarių InGaAs ir GaAsBi junginių gardelių konstantų nukrypimas nuo GaAs gardelės konstantos priklausomybės nuo junginio draustinių energijų tarpo pokyčio GaAs atžvilgiu.
[0036] TINKAMIAUSI ĮGYVENDINIMO VARIANTAI
[0037] Tinkamiausiame išradimo įgyvendinimo variante, judančių vieno tipo krūvininkų fotodiodas yra pagamintas iš puslaidininkių, kurių heterostruktūroje sugėriklio sluoksnį sudaro medžiaga, turinti bismuto atomų. Tokie bismuto turintys puslaidininkiai gali, pavyzdžiui, būti GaAsBi, InPBi ar GalnAsBi. Šiuose A3B5 grupės puslaidininkiniuose junginiuose Bi atomų įvedimas pakelia valentinės juostos energijos lygmenis mažai įtakodamas laidumo juostos energijos lygmenų padėtį. Todėl laidumo juostos lygmenų trūkiai atitinkamose heterosandūrose: GaAsBi/GaAs, InPBil InP ir GalnAsBi/GalnAs, yra nedideli, pavyzdžiui, pirmojoje iš išvardintųjų heterosandūrų laidumo juostos trūkiui tenka tik nuo 20% iki 30% GaAs ir GaAsBi draustinių energijų tarpo.
[0038] Reikia pabrėžti, kad GaAsBi sugėriklio sluoksnio naudojimas suteikia unikalią galimybę gaminti infraraudonajai spinduliuotei jautrius fotodiodus ant GaAs padėklų. Eksperimentiniai GaAsBi tyrimai parodė, kad šio junginio draustinių energijų tarpas Įvedant Bi mažėja labai sparčiai - po 90 meV kiekvienam Įvesto Bi procentui. Todėl εg1 = 0.8 eV galima pasiekti jau tada, kai į GaAs yra Įvesta vos 10% Bi, o GaAsBi su 15% Bi draustinių energijų tarpas sumažės net iki εg1 = 0.4 eV. Palyginimui galima pastebėti, jog trinario junginio InGaAs draustinių energijų tarpas augant In daliai mažėja kur kas lėčiau - Įvedus Į GaAs net 30% In, draustinių energijų tarpas sumažėja tik iki 1 eV. Bi koncentracija arba jos kitimas gali būti parenkami pagal tai, kokios yra siekiamos fotodiodo charakteristikos. Šios srities specialistui turėtų būti akivaizdu, kaip keičiant Bi priemaišų koncentraciją, galima gauti norimą fotodiodo spartą ir jautrį.
[0039] Pav. 6 abiejų trinarių junginių - InGaAs ir GaAsBi - charakteristikos yra palygintos tarpusavyje, rodant, kaip abiejų jų gardelių konstantų nukrypimas nuo GaAs gardelės konstantos priklauso nuo junginio draustinių energijų tarpo pokyčio GaAs atžvilgiu. Penkis kartus mažesnis nei InGaAs atveju, GaAsBi gardelės konstantos nukrypimas nuo GaAs padėklo gardelės leidžia tikėtis geresnės epitaksinių sluoksnių kristalinės kokybės, didesnių elektronų judrių ir ilgesnių jų gyvavimo trukmių šiuose sluoksniuose. Šie parametrai tiesiogiai lemia fotodiodų jautrį ir jų spartą.
[0040] Kitame išradimo įgyvendinimo variante siūlomas puslaidininkinis fotodiodas, sudarytas iš p-tipo laidumo sugėriklio sluoksnio, nelegiruoto kolektoriaus sluoksnio ir dviejų n-tipo ir p-tipo laidumo kontaktinių sluoksnių, kurio sugėriklio sluoksnis yra pagamintas iš puslaidininkio, turinčio savyje bismuto atomų, o bismuto atomų dalis junginyje tolygiai mažėja einant tolyn nuo sugėriklio sluoksnio ribos su kolektoriaus sluoksniu.
[0041] Tokio fotodiodo p-tipu legiruotame sugėriklyje (1) valentinės juostos krašto padėtis nuo koordinatės nepriklausys, tuo tarpu laidumo juostos krašto energija tolygiai augs nuo sugėriklio ribos su kolektoriumi (3) iki ribos su barjero sluoksniu (4). Šis augimas sukurs jėgą, veikiančią tik elektronus ir verčiančią juos judėti link kolektoriaus. Tokiu būdu ir išauga fotodiodo jautris (daugiau šviesos sužadintų elektronų dalyvauja fotosrovėje), ir padidėja šio prietaiso sparta (sutrumpėja laikas, per kurį elektronai pasiekia kolektorių). Dėl to, kad Bi Įvedimas keičia juostinę diagramą kur kas stipriau nei kiti atomai, kintamo draustinių energijų tarpo (varizoniniai) puslaidininkių, turinčių savyje bismuto atomų, sluoksniai geriausiai tinka fotodiodų sugėrikliams, nes didelį laidumo juostos krašto energijos gradientą galima gauti palyginti mažai keičiant Bi koncentraciją.
[0042] Naudodamasis aukščiau aprašytais pavyzdžiais, šios srities specialistas gali pasiūlyti ir daugiau skirtingų heterostruktūrų kompozicijų, skirtų šviesos detektavimui infraraudonosios spinduliuotės bangų ruože, tačiau šio išradimo apsauga turėtų apimti visas judančių vieno tipo krūvininkų fotodiodų sandaros variacijas, kur sugėriklio medžiagoje naudojami bismuto atomai, kurie sumažina laidumo juostos lygmenų trūkius, dėl ko pagerėja tokio fotodiodo jautrĮ ir sparta.
1. Judančių vieno tipo krūvininkų fotodetektorius, turintis heterostruktūrą, turinčią bent barjero, p-tipo sugėriklio, kolektoriaus ir laidumo sluoksnius b e s i s k i r i a n t i s tuo, kad sugėriklio sluoksnis yra sudarytas iš puslaidininkinės medžiagos, turinčios bismuto atomų.
2. Fotodetektorius pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad bismuto atomų dalis sugėriklio junginyje tolygiai mažėja, einant tolyn nuo sugėriklio sluoksnio ribos su kolektoriaus sluoksniu.
3. Fotodetektorius pagal vieną iš 1-2 punktų, b e s i s k i r i a n t i s tuo, kad heterostruktūra yra viena iš GaAsBi/GaAs, InPBi/lnP, GalnAsBi/GalnAs, InGaAsBi/AIInAs.
4. Fotodetektorius pagal vieną iš 1-3 punktų, b e s i s k i r i a n t i s tuo, kad bismuto atomų procentas GaAsBi sugėriklio medžiagoje yra tarp 5 ir 15 procentų arba kinta tarp bet kurių verčių - nuo 5 iki 15 procentų ruože.
5. Fotodetektorius pagal vieną iš 1-4 punktų, b e s i s k i r i a n t i s tuo, kad jis yra pritaikytas veikti viename iš IR spektroskopijos, laikinės skyros spektroskopijos, duomenų perdavimo, spinduliuotės impulsų charakterizavimo, terahercinių bangų generavimo taikymų.
