[LT] Dekoratyvinė – apsauginė tvoros sistema susideda iš plastikinių stulpų (3) ir apsauginės tvoros bloko, kuris sudarytas iš plastikinių horizontalių vamzdžių (1) su galuose įlydytu metaliniu tinkleliu, per kuriuos perkišti plastikiniai vertikalūs vamzdeliai (2). Apsauginis tvoros blokas tvirtinamas prie plastikinių stulpų (3), sukišant apsauginio bloko horizontalių vamzdžių (1) galus į plastikiniuose stulpuose (3) padarytas skyles, pritvirtinant apsauginį tvoros bloką prie tvoros stulpo iš tvoros stulpo vidaus užkišamais kaiščiais (4).
[EN] Fence of plastic tubes comprises vertical plastic hollow poles, between which a fence block is positioned and fastened, which is composed of at least two horizontal plastic tubes (1) with a metal mesh infused at its ends. The horizontal tubes (1) of the said fence block has transverse holes for inserting through them vertical plastic tubes (2), where the diameter and shape of said transverse holes on the horizontal tubes (1), as well as the diameter and shape of the vertical tubes (2 that get inserted into the said holes, are pre-selected and shaped in such a way as to ensure stable dismountable connection. The fence block is fastened to the plastic vertical poles (3) by inserting the ends of the horizontal tubes (1) into the holes made on the plastic tube poles (3). The fence block is fastened by piercing the pins through the ends of the inserted horizontal tubes 1 inside the vertical tube poles (3).
[0001] Išradimas priklauso užtvarų sričiai, konkrečiai dekoratyvinei apsauginei tvorai, kuri susideda iš plastikinių elementų: tvoros bloko ir plastikinių stulpų.
[0002] Ilgą laiką užtvaros įrengimui dėl stiprumo ir estetinio vaizdo buvo naudojamos tradicinės medžiagos: medis, metalas (DE10239983A1, US4722514A). Šiuo metu dėl praktiškumo, ekologijos ir geresnių eksploatacinių savybių vis dažniau tvorų įrengimui naudojamas iš buitinių atliekų perdirbtas plastikas.
[0003] Yra žinoma dekoratyvinė apsauginė tvora, apimanti vertikalius stulpus, tarp kurių yra išdėstyti ir prie jų pritvirtinti apsauginės tvoros blokai, susidedantys iš tarpusavyje sujungtų horizontalių ir vertikalių plastikinių vamzdžių. Tvoros blokas turi bent du plastikinio vamzdžio horizontalius elementus su cinkuota viela viduje. Cinkuotos vielos galai tvirtinami prie vertikalių stulpų ir apgaubiami perpjautu plastikiniu vamzdžiu, kuriame su iš anksto numatytais tarpais išdėstytos angos, skirtos minėto bloko vertikaliems plastikiniams vamzdeliams perkišti ir jose stabiliai fiksuoti. Minėta cinkuota viela apatiniame horizontaliame elemente yra perkišta per angas, esančias vertikaliuose plastikiniuose vamzdeliuose. Minėta cinkuota viela, įtempta tarp vertikalių plastikinių vamzdžių, sudaro vielinį tvoros bloko karkasą, kuris atlaiko tvoros mechaninę apkrovą ir naudojamas vertikaliems plastikiniams vamzdeliams įtempti. Žiūrėti LT patentą Nr. 5684.
[0004] Žinomos dekoratyvinės apsauginės tvoros trūkumas yra tas, kad visoms apkrovoms perduoti į tvoros bloką laikančius stulpus naudojama metalinė viela. Metalinė viela neatspari drėgmei ir greitai rūdija, o perpjauti horizontalūs vamzdžiai atlieka tik dekoratyvinę funkciją, bet nelaiko mechaninių apkrovų. Susidėvėjus dekoratyvinės apsauginės tvoros elementams, ar esant poreikiui juos pakeisti, dėl per vertikalius stulpelius perkištos vielos reikia išardyti visą tvoros bloką.
[0005] Išradimu siekiama prailginti tvoros tarnavimo laiką, supaprastinti jos surinkimo procesą bei eksploatacinį aptarnavimą ir praplėsti tvoros pritaikymo galimybes.
[0006] Uždavinio esmė yra ta, kad dekoratyvinėje-apsauginėje tvoroje, apimančioje bent du vertikalius bloką laikančius plastikinius tuščiavidurius stulpus, tarp kurių yra išdėstytas ir prie jų pritvirtintas apsauginės tvoros blokas, susidedantis iš bent dviejų horizontalių plastikinių vamzdžių, sujungtų su vertikaliais plastikiniais vamzdeliais, prie minėtų vertikalių bloką laikančių plastikinių tuščiavidurių stulpų yra tvirtinamas tvoros blokas, perkišant jo horizontalių vamzdžių galus per minėtuose vertikaliuose stulpuose padarytas skersines skyles, kur perkišamų horizontalių vamzdžių galai turi iš vidaus įlydytus metalinius tinklelius bei tvirtinami laikančių vertikalių stulpų viduje, persmeigiant tvoros bloko minėtus įkištus horizontalių vamzdžių galus kaiščiais ir taip sudarant stabilų išardomą sujungimą. Minėto tvoros bloko horizontaliuose vamzdžiuose yra numatytos skersinės skylės, skirtos pro jas prakišti mažesnio diametro vertikalius plastikinius vamzdelius, kur minėtų skersinių skylių diametras ir forma horizontaliuose vamzdžiuose bei vertikalių vamzdelių diametras ir forma iš anksto parenkami ir suformuojami taip, kad užtikrintų stabilų išardomą jų sujungimą.
[0007] Pagal išradimą pasiūlyta tvoros konstrukcija, sudaryta iš tarpusavyje išardomai sujungtų plastikinių vamzdelių gali būti pritaikyta apsaugai nuo įsibrovimo, gyvulių aptvarams, vaikų žaidimo aikštelių ir kitų vietų aptvėrimui. Tvora yra paprastai surenkama, išoriškai labai panaši į metalinę, todėl lengvai gali būti su ja kombinuojama. Pasirinkdamas bloko vamzdelius, kiekvienas vartotojas pats pagal savo norą gali lengvai keisti tvoros bloko aukštį, ilgį ar spalvą, o susidėvėjus tvoros bloko vertikaliems vamzdeliams, pakeisti juos naujais.
[0008] Tvoros sistema neturi metalinių drėgmei neatsparių detalių. Tvoros gamybai gali būti panaudoti iš plastiko atliekų gaminami įvairių diametrų bei įvairių spalvų vamzdžiai. Vamzdinė tvora nesunki, jai reikia mažiau plastiko.
[0009] Tvoros blokas, sudarytas iš plastiko vamzdžių, kurie neturi antgalių ar kitų aštrių išsikišančių tvoros elementų, keliančių rimtą pavojų sveikatai, pavyzdžiui, lipant per tvorą vaikams, ir gali būti naudojamas vaikų darželių, žaidimų ir sporto aikštelių aptvėrimui.
[0010] Saugant gyvulius, tvoros ženklinimui, dalis vertikalių vamzdelių gali būti pakeista kitos spalvos vamzdeliais. Plastikinių vertikalių vamzdelių viršutine dalimi gali būti išvedžiota elektrinio piemens instaliacija arba signalizacija.
[0011] Kadangi tvora susideda tik iš elektrai nelaidžių elementų, horizontaliuose elektrai nelaidžiuose plastikiniuose vamzdžiuose gali būti sumontuoti elektros laidai, apšvietimas, davikliai bei kita elektros ir elektronikos įranga.

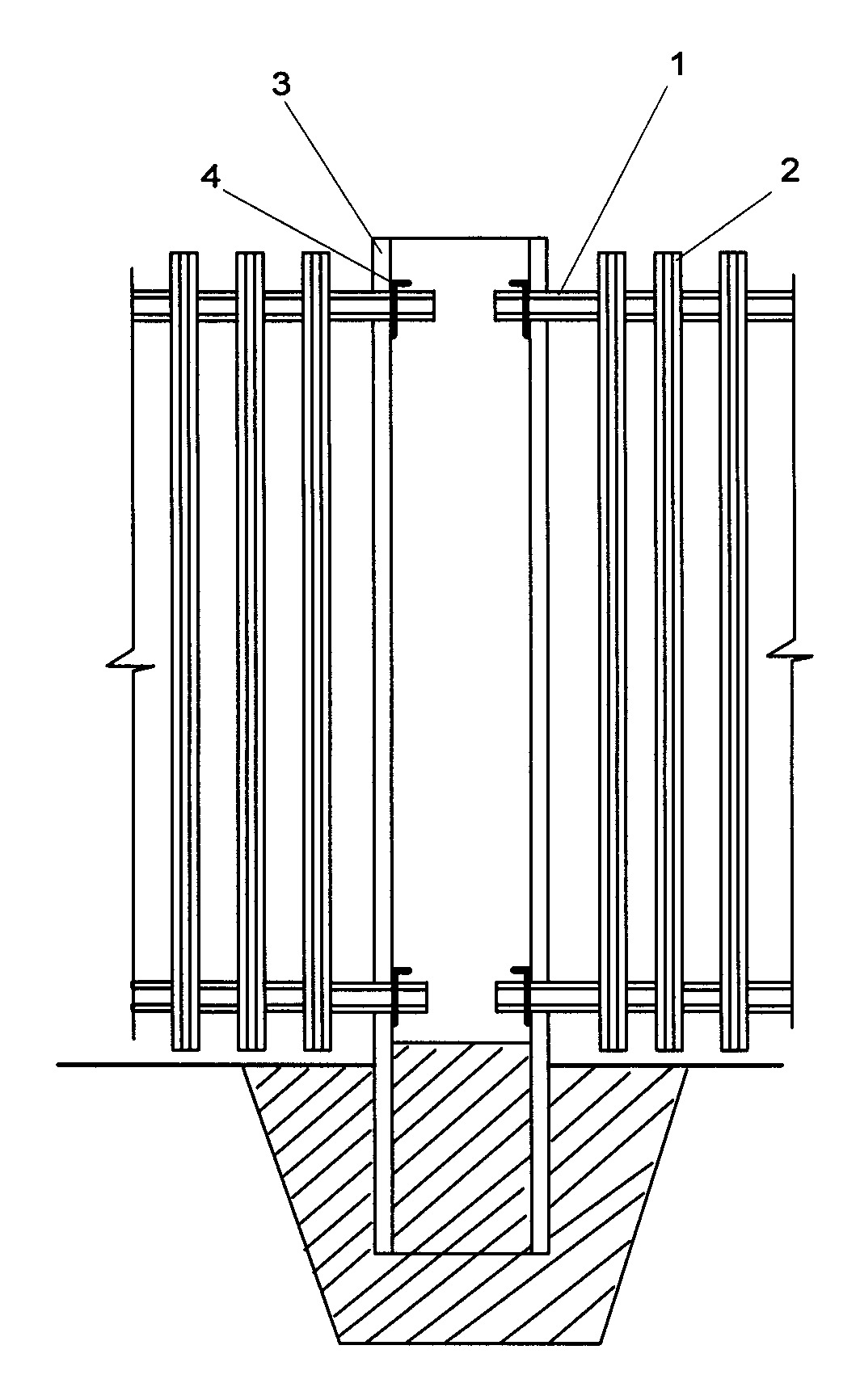

[0012] Išradimas detalizuojamas brėžiniu, kuriame pavaizduotas vertikalus tvoros pjūvis.
[0013] Iš tvoros bloko ir plastikinio vamzdžio stulpų susidedanti apsauginės tvoros sistema įrengiama taip:
[0014] Pagal numatytą tvoros bloko ilgį supjaustomi plastikiniai horizontalūs tvoros bloko tuščiaviduriai vamzdžiai 1, vamzdžių galai sutvirtinami vamzdžio viduje įlydomu metaliniu tinkleliu.
[0015] Plastikiniuose horizontaliuose tvoros bloko vamzdžiuose 1 išgręžiamos skersinės skylės vertikaliems bloko vamzdeliams 2 įstatyti. Pagal numatytą tvoros aukštį bei dizainą supjaustomi apsauginio tvoros bloko vertikalūs vamzdeliai 2 ir perkišami per horizontaliuose vamzdžiuose 1 išgręžtas skersines skyles.
[0016] Pagal numatomą tvoros aukštį supjaustomi plastikinio vamzdžio tvoros stulpai 3. Tvoros plastikinio vamzdžio stulpuose 3 tvoros bloko horizontalių vamzdžių 1 įtvirtinimui išgręžiamos skylės.
[0017] Pagal numatytą tvoros įrengimo projektą plastikinio vamzdžio stulpai 3 įbetonuojami į žemę.
[0018] Apsauginės tvoros bloko horizontalūs vamzdžiai 1 sukišami į plastikinio vamzdžio tvoros stulpuose 3 tvoros bloko įtvirtinimui išgręžtas skyles bei, įtempus tvoros bloką projektinėje padėtyje, iš tvoros stulpo vidaus persmeigiant įkištus horizontalių vamzdžių galus kaiščiais 4.
Dekoratyvinė-apsauginė tvora, apimanti bent du vertikalius bloką laikančius plastikinius tuščiavidurius stulpus (3), tarp kurių yra išdėstytas ir prie jų pritvirtintas apsauginės tvoros blokas, susidedantis iš bent dviejų horizontalių plastikinių vamzdžių (1), sujungtų su vertikaliais plastikiniais vamzdeliais (2), besiskirianti tuo, kad
prie minėtų vertikalių bloką laikančių plastikinių tuščiavidurių stulpų (3) yra tvirtinamas tvoros blokas, perkišant jo horizontalių vamzdžių (1) galus per minėtuose vertikaliuose stulpuose (3) padarytas skersines skyles, kur perkišamų horizontalių vamzdžių (1) galai turi iš vidaus įlydytus metalinius tinklelius bei tvirtinami laikančių vertikalių stulpų (3) viduje, persmeigiant tvoros bloko minėtus įkištus horizontalių vamzdžių galus kaiščiais (4) ir taip sudarant stabilų išardomą sujungimą,
minėto tvoros bloko horizontaliuose vamzdžiuose (1) yra numatytos skersinės skylės, skirtos pro jas prakišti mažesnio diametro vertikalius plastikinius vamzdelius (2), kur minėtų skersinių skylių diametras ir forma horizontaliuose vamzdžiuose (1) bei vertikalių vamzdelių (2) diametras ir forma parenkami ir suformuojami taip, kad užtikrintų stabilų išardomą jų sujungimą.
