[LT] Išradimas priskiriamas vandens apdorojimo sričiai, būtent, giluminio vandens prisotinimo įrenginiams.@Povandeninis aeratorius susideda iš ežektorinio siurblio (1) su oro antgaliu (2). Ežektorinis siurblys (1) vamzdžiu (3) sujungtas su povandeniniu cilindriniu daugiašakiu aeratoriumi (4), o vamzdžiu (5) sujungtas su elektriniu vandens siurbliu (6). Vandens siurblys (6) pritvirtintas prie rėmo (7),prie kurio pritvirtinti pontoniniai balionai (8, 8a), apatinėje dalyje užpildyti balastine medžiaga (9). @Šis povandeninis aeratorius paprastos konstrukcijos, lengvai eksploatuojamas, prisodrina deguonimi giluminius vandenis.
[EN] The invention relates to water treating, in particular to devices for saturating of deep water. The underwater aerator consists of an ejecting pump (1) with an air pipe (2). The ejecting pump (1) is connected with an underwater cylindrical aerator (4) by a pipe (3) and is connected with an electric water pump (6) by a pipe (5). The water pump (6) is fixed to a frame (7) to which are fixed elements (8, 8a) of floating hulls the lower part of which is filled with a ballast material (9). This underwater aerator has the simple construction, is easy exploited and satures the deep water with oxygen.
[0001] Išradimas priskirtas prie vandens apdorojimo, o būtent prie giluminio vandens prisotinimo deguonimi.
[0002] Tokių aeratorių žinomi jvairūs variantai, iš kurių reikėtų išskirti įtaisą vandens aeravimui, aprašytą SU autorinio liudijimo Nr. 1691324 aprašyme.
[0003] Šis aeravimo įrenginys susideda iš siurblio, kuris povamzdžiu sujungtas su oro ežektoriumi, įmontuotu į slėgio vamzdį, kuris sujungtas su paskirstymo kameromis. Paskirstymo kamerų viduje įmontuoti ežektoriai su oro povamzdžiais. Visa ši sistema sumontuota ant pontonų. Aeravimo įrenginys dirba šiuo principu. Jis patalpinamas į vandens telkinį. Pontonų dėka įrenginys plūduriuoja vandens paviršiuje. Įjungus siurblį, vanduo povamzdžiu patenka į oro ežektorių. Oro ežektorius siurbia atmosferos orą, ir vyksta pirmasis oro vandens susimaišymas. Oro vandens mišinys patenka į slėgio vamzdį, iš kurio į paskirstymo kameras. Užsipildžius paskirstymo kameroms oro ir vandens mišiniu, kamerose pakyla slėgis, o ežektoriuje su oro povamzdžiu susidaro vakuumas. Oras papildomai įsiurbiamas į ežektorių ir susimaišęs su oro ir vandens mišiniu išstumiamas pro nutekėjimo vamzdį į vandens telkinį. Šis aeravimo įrenginys labai sudėtingos konstrukcijos, susideda iš įvairių sudėtingų mazgų, sujungtų tarpusavyje, todėl nesaugus darbe, brangus ir sudėtinga jo eksploatacija.
[0004] Minėtus trūkumus pašalina siūlomas povandeninis aeratorius pagal apibrėžties punktus, kur ežektorinis siurblys su oro antgaliu- maitinimg vamzdžiu sujungtas su povandeniniu cilindro formos daugiašakiu aeratoriumi ir vamzdžiu su elektriniu vandens siurbliu, kuris standžiai pritvirtintas prie rėmo, prie kurio taip pat pritvirtinti mažiausiai du pontoniniai balionai, užpildyti balastine medžiaga.

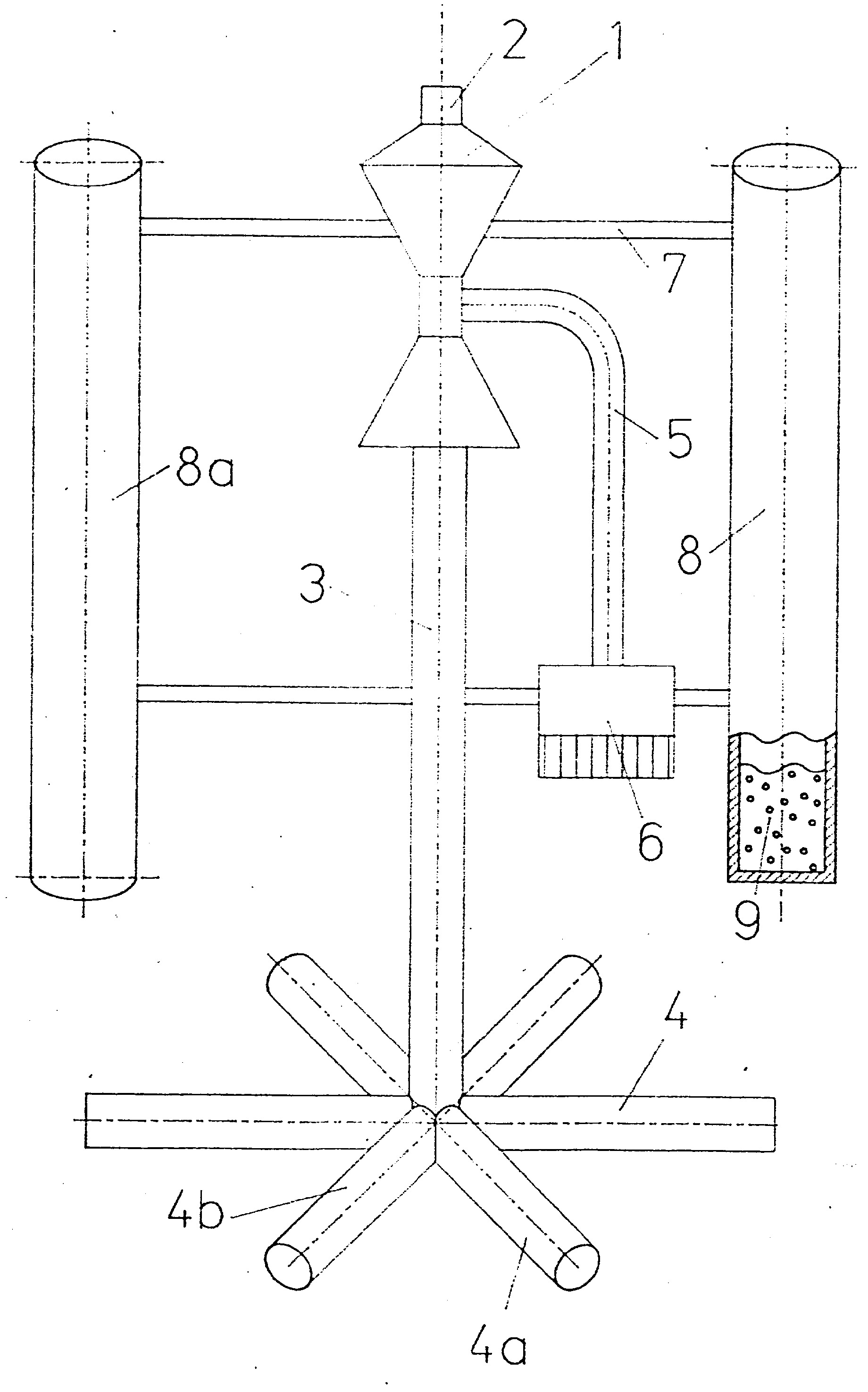

[0005] Tolesniam pateikiamo povandeninio aeratoriaus aprašymo paaiškinimui pridedamas brėžinys, kuriame pateiktas bendras vaizdas.
[0006] Povandeninis aeratorius susideda iš ežektoriaus 1 su oro antgaliu 2 ir vamzdžiu 3, sujungtu su cilindro formos daugiašakiu aeratoriumi 4, 4a, 4b. Ežektorius 1 vamzdžiu 5 sujungtas su elektriniu vandens siurbliu 6. Vandens siurblys 6 pritvirtintas prie rėmo 7, prie kurio taip pat pritvirtinti mažiausiai du pontoniniai balionai 8, 8a, apatinėje dalyje užpildyti balastine medžiaga 9.
[0007] Šis povandeninis aeratorius dirba taip. Povandeninis aeratorius vandens telkinyje panardinamas j vandenį. Pontoniniai balionai 8, 8a, užpildyti balastine medžiaga 9, laiko šį jrenginj nugrimzdus} į vandenį taip, kad ežektorinio surblio 1 oro vamzdis 2 būtų virš vandens lygio. Įjungiamas ežektorinis vandens siurblys 6, kuris įsiurbtą vandenį vamzdžiu 5 paduoda į ežektorinį siurblį 1, į kurį pro oro vamzdį 2 įsiurbiamas atmosferos oras. Vyksta vandens ir oro susimaišymas. Oro ir vandens mišinys vamzdžiu 3 patenka į cilindro formos daugiašakį aeratorių 4, 4a, 4b ir išstumiamas iš jo. Vanduo gilumoje maišosi, pasipildo deguonimi, o žiemos metu neleidžia properšai užšalti.
[0008] Šis povandeninis aeratorius labai paprastos konstrukcijos, lengvai eksploatuojamas, ekonomiškas.
1. Povandeninis aeratorius, susidedantis iš vandens siurblio povamzdžio, sujungto su oro ežektoriumi, o visa konstrukcija sumontuota ant pontono, besiskiriantis tuo, kad ežektorinis siurblys (1) su oro antgaliu (2) maitinimo vamzdžiu (3) sujungtas su aeratoriumi (4) ir vamzdžiu (5) su vandens siurbliu (6), kuris standžiai pritvirtintas prie rėmo (7), prie kurio taip pat pritvirtinti mažiausiai du pontoniniai balionai (8, 8a).
2. Povandeninis aeratorius pagal 1 punktą, besiskiriantis tuo, kad aeratorius yra cilindro formos ir turi daugiau kaip vieną atšaką (4a, 4b).
3. Povandeninis aeratorius pagal 1 punktą, besiskiriantis tuo, kad pontoniniai balionai (8, 8a) apatinėje dalyje užpildyti balastine medžiaga (9).
4. Povandeninis aeratorius pagal 1 punktą, besiskiriantis tuo, kad vandens siurblys yra elektrinis.
