[LT] Išradimas priskiriamas skysčių apdorojimo įrenginiams, būtent, vandens prisotinimo deguonimi įrenginiams.@Paviršinis aeratorius susideda iš elektrinio vandens siurblio (1), kuris maitinimo vamzdžiu (2) sujungtas su dvišakiu cilindro formos aeratoriumi (3), ant kurio abiejų galų užtvirtinti kūgio formos antgaliai (4), o jų viduje įmontuota užtvara (5), pavyzdžiui, spyruoklė. Prie maitinimo vamzdžio (2) pritvirtintos standžios atramos (6, 6a), prie kurių pritvirtinti rutulio arba kitos formos pontonai (7, 7a). @Paviršinis aeratorius neleidžia užšalti properšai bei prisotina vandenį deguonimi.
[EN] The invention relates to water treating, in particular to devices for water saturation. The surface aerator consists of an electric water pump (1) which is connected with a two-pipe cylindrical aerator (3) by a feed pipe (2). Conical nozzles (4) are fixed on the each ends of the said cylindrical aerator (3), and a barrier (5), for example spring, is mounted inside of the nozzles (4). Rigid supports (6, 6a) are fixed to the feed pipe (2), and floating hulls (7, 7a) in a ball-shape or other shape are fixed to the said supports. The surface aerator prevents a break in the ice from freezing and saturates the water with oxygen.
[0001] Išradimas priskiriamas vandens ar kitų skysčių apdorojimo, o būtent, vandens prisodrinimo deguonimi sričiai.
[0002] Tokių įrengimų žinomi įvairūs variantai, iš kurių reikėtų išskirti aeratorių, aprašytą SU autorinio liudijimo Nr. 1 703 629 aprašyme.
[0003] Sis aeratorius susideda iš pontono, teleskopinių atramų su fiksatoriais, ant kurių užtvirtinti pusapskritiminės formos gaubtai, turintys kiaurymes. Šios atramos įmontuotos j stebulę, kuri kakliuku sujungta su velenu ir elektros pavara. Aeratorius dirba šiuo būdu. Įjungiama elektros pavara, kuri sujungta su velenu. Sukdamasis velenas pradeda sukti stebulę, ant kurios užtvirtintos teleskopinės atramos su pakabintais pusapskritiminiais gaubtais. Gaubtai, užpildyti oru, pasinardina į vandenį, ir vandeniu esamas juose oras pro kiaurymes išstumiamas. Taip vanduo prisodrinamas deguonimi. Sis aeratorius yra nepatvarios bei labai sudėtingos konstrukcijos, be to, atramoms ir gaubtams naudojamas nerūdijantis plienas daro šią konstrukciją brangia.
[0004] Šiuos trūkumus pašalina išradimas, kur vandens elektrinis siurblys maitinimo vamzdžiu sujungtas su dvišakiu cilindro formos aeratoriumi, ant kurio abiejų kūgio formos galų užtvirtinti kūgio formos antgaliai, turintys įsiurbimo ir išmetimo angas, o antgalio viduje įmontuotą užtvarą, pavyzdžiui, spyruoklę, prie maitinimo vamzdžio pritvirtintos standžios atramos, prie kurių prijungti rutulio arba kitos formos pontonai.
[0005] Tolimesniam aprašymo papildymui ir šio paviršinio aeratoriaus ypatybių geresniam supratimui pridedamas brėžinys, kur pavaizduota:

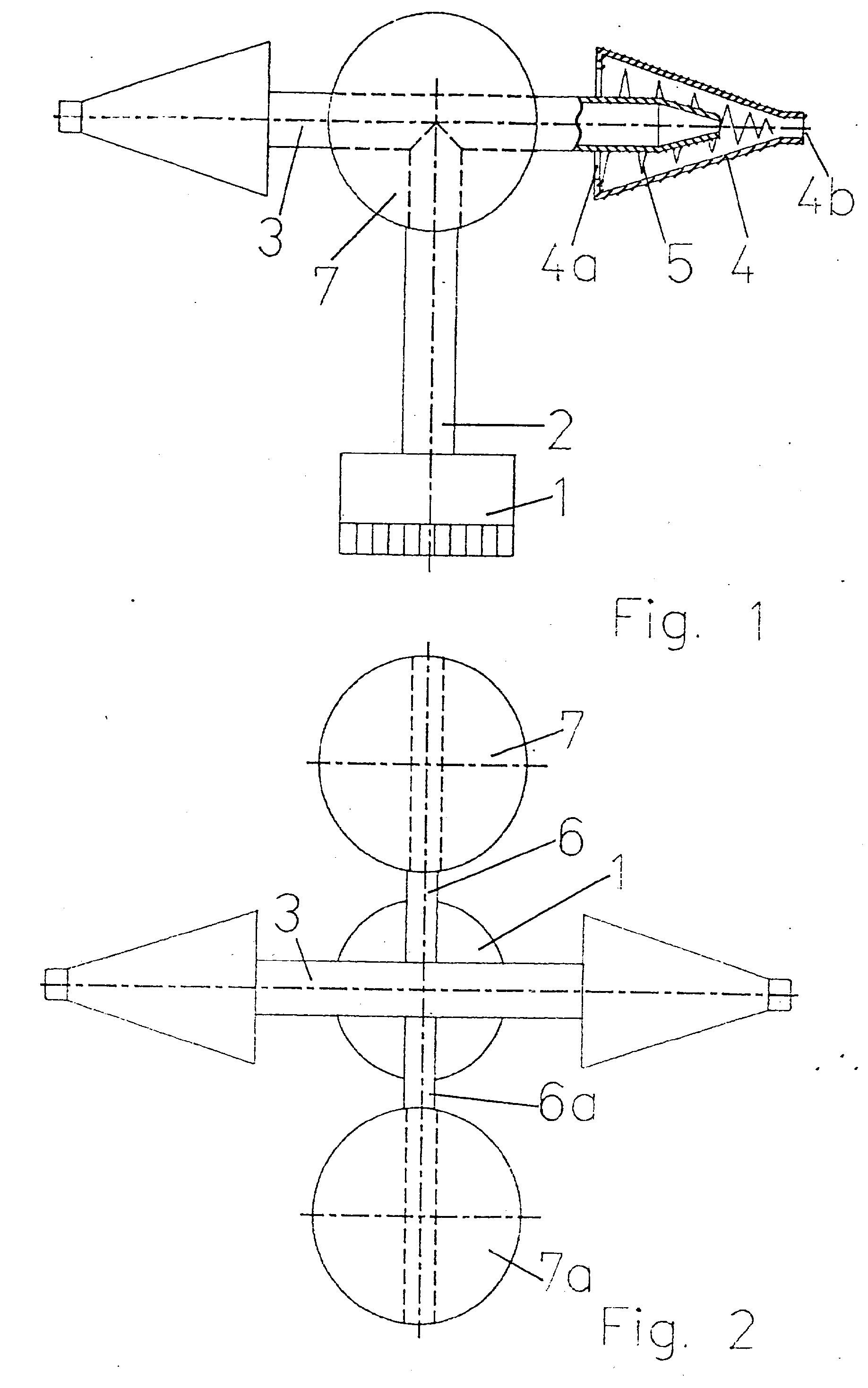

[0006] Paviršinis aeratorius susideda iš elektrinio vandens siurblio 1, kuris maitinimo vamzdžiu 2 sujungtas su dvišakiu cilindro formos aeratoriumi 3, ant kurio abiejų galų užtvirtinti kūgio formos antgaliai 4, kurių viduje įmontuota užtvara 5, pavyzdžiui, spyruoklė. Antgaliai 4 turi įsiurbimo 4a ir išmetimo 4b angas. Prie maitinimo vamzdžio 2 pritvirtintos standžios atramos 6, 6a, prie kurių prijungti rutulio arba kitos formos pontonai 7, 7a.
[0007] Paviršinis aeratorius dirba šiuo principu. Įrenginys patalpinamas j vandens telkinį arba žiemą j properšą taip, kad cilindro formos aeratorius 3 būtų 2/3 užpildytas vndeniu. Įjungiamas elektrinis vandens siurblys 2. Vanduo maitinimo vamzdžiu 2 patenka į cilindro formos aeratorių 3 ir susimaišo su esamu ten atmosferos oru ir stumiamas j kūgio formos antgalį 4. Vandens ir oro masė atsimuša į antgalio 4 užtvarą 5 ir įgauna spiralinę judėjimo kryptį, papildomai susimaišo su oru, patenkančiu pro įsiurbimo angą 4a. Oro ir vandens mišinys išstumiamas pro išmetimo angą 4b į vandens telkinį.
[0008] Šis paviršinis aeratorius labai paprastas, nesudėtingos konstrukcijos, patvarus, nesudėtinga jo gamyba bei eksploatavimas.
1. Paviršinis aeratorius, susidedantis iš pontono, ant kurio sumontuotas aeratorius ir maitinimo blokas, besiskiriantis tuo, kad vandens siurblys (1) maitinimo vamzdžiu (2) sujungtas su dvišakiu cilindriniu aeratoriumi (3), ant kurio abiejų kūginių galų užtvirtinti antgaliai (4), turintys įsiurbimo (4a) ir išmetimo (4b) angas, o antgalio (4) viduje įmontuota užtvara (5), pavyzdžiui, spyruoklė (5), prie maitinimo vamzdžio (2) pritvirtintos standžios atramos (6, 6a), prie kurių prijungti pontonai (7, 7a).
2. Paviršinis aeratorius pagal 1 punktą, besiskiriantis tuo, kad antgalis yra kūgiškas.
3. Paviršinis aeratorius pagal 1 punktą, besiskiriantis tuo, kad vandens siurblys yra elektrinis.
4. Paviršinis aeratorius pagal 1 punktą, besiskiriantis tuo, kad pontonai (7, 7a) yra rutulio arba kitos formos.
