[LT] Išradimas priskiriamas oro vėdinimo, kondicionavimo ir šildymo sričiai.@Įrenginį sudaro pailgos formos (ilgio ir skerspjūvio matmenų santykis daugiau kaip 8) šilumokaitis su dviem papildomais kanalais (1,2), įpučiamasis (3) ir ištraukiamasis (4) ventiliatoriai ir oro srautus kreipiantys paviršiai (5). Bendras papildomų šilumokaičio kanalų skerspjūvio plotas lygus arba mažesnis už pagrindinių šilumokaičio kanalų skerspiūvio plotų sumą.
[EN] The invention relates to air-conditioning,ventilation and heating systems. A device comprises an oblong ( length-crosscut relation is more than 8) heat exchanger with two additional channels (1,2), air supply (3) and exhaust (4) ventilators and guide surfaces (5)of air flow. The total crosscut area of the additional channels of the heat exchanger is equal or less than the crosscut area sum of the basic channels of the heat exchanger.
[0001] Išradimas priskiriamas oro vėdinimo, kondicionavimo ir šildymo sričiai.
[0002] Įrenginys yra skirtas buitinėms bei gamybinėms patalpoms, neturinčioms stacionarių oro ventiliacijos, vėdinimo ar kondicionavimo sistemų.
[0003] Žinomi panašios paskirties jrenginiai yra aprašyti patentuose: "Ventiliacinis agregatas" US Nr. 5259816, TPK 5F24F 3/16, 7/007, 1993, "Ventiliacijos sistema" JP Nr. 5-9702 TPK 5F24F 7/08, 1984, "Ventiliatorius" JP Nr.5-33979 TPK 5F24F 7/08, 1993. Pastarasis yra artimiausias aprašomajam jrenginiui.
[0004] Visų šių įrenginių pagrindinis trūkumas yra toks, kad jie yra konstruojami kompaktiniuose korpusuose, dėl to ištraukiamas ir šviežias oras juda per korpuso angas, esančias toje pačioje patalpos aukščio zonoje. Šioje zonoje susidaro turbulentiniai oro sūkuriai ir dalis pašildyto, šviežio oro iškart patenka į ištraukiamą oro srautą ir vėl išmetamas į lauką.
[0005] Panašus procesas, tik mažesniu mastu vyksta ir patalpos išorėje. Jo metu dalis atidirbusio oro vėl grjžta j patalpą.
[0006] Šio reiškinio dalinai galima išvengti didinant oro srauto greitj, kad jpučiamas oras įsiskverbtų j gilesnius patalpos plotus. Tačiau šiuo atveju reikia stipriai padidinti ventiliatorių
[0007] galingumą, nes oro srauto greitis patalpoje mažėja praporcingai atstumo nuo išmetimo angos kubui. To pasekoje padidėja energijos suvartojimas ir ventiliatoriaus skleidžiamo triukšmo lygis. Didėjant srauto greičiui šilumokaityje mažėja rekuperuojamos energijos kiekis.
[0008] Patente "Ventiliatorius" JP Nr.5-33979 aprašomas {renginys turi vieną ventiliatorių, mechaninę judančią sklendę, periodiškai perjungiančią įrenginj oro jsiurbimui ir išmetimui, kvadratinių plokštelių šilumokaitj, kuriame šviežio ir išmetamo oro srautai juda ne priešpriešiais, bet 90° kampu. Įrenginio su tokiu šilumokaičiu didžiausias matmuo yra plotis. Be papildomų ortakių jo negalima pritaikyti oro paėmimui ir išleidimui skirtingose patalpos aukščio zonose.
[0009] Išradimo uždavinys sukurti tokj autonominj ventiliacijos jrenginj su šilumos rekuperacija, kuris turėtų optimalų ventiliacijos efektyvumo ir šilumos rekuperacijos koeficientų santykj su ventiliatorių galingumu ir būti maksimaliai paprastos konstrukcijos.

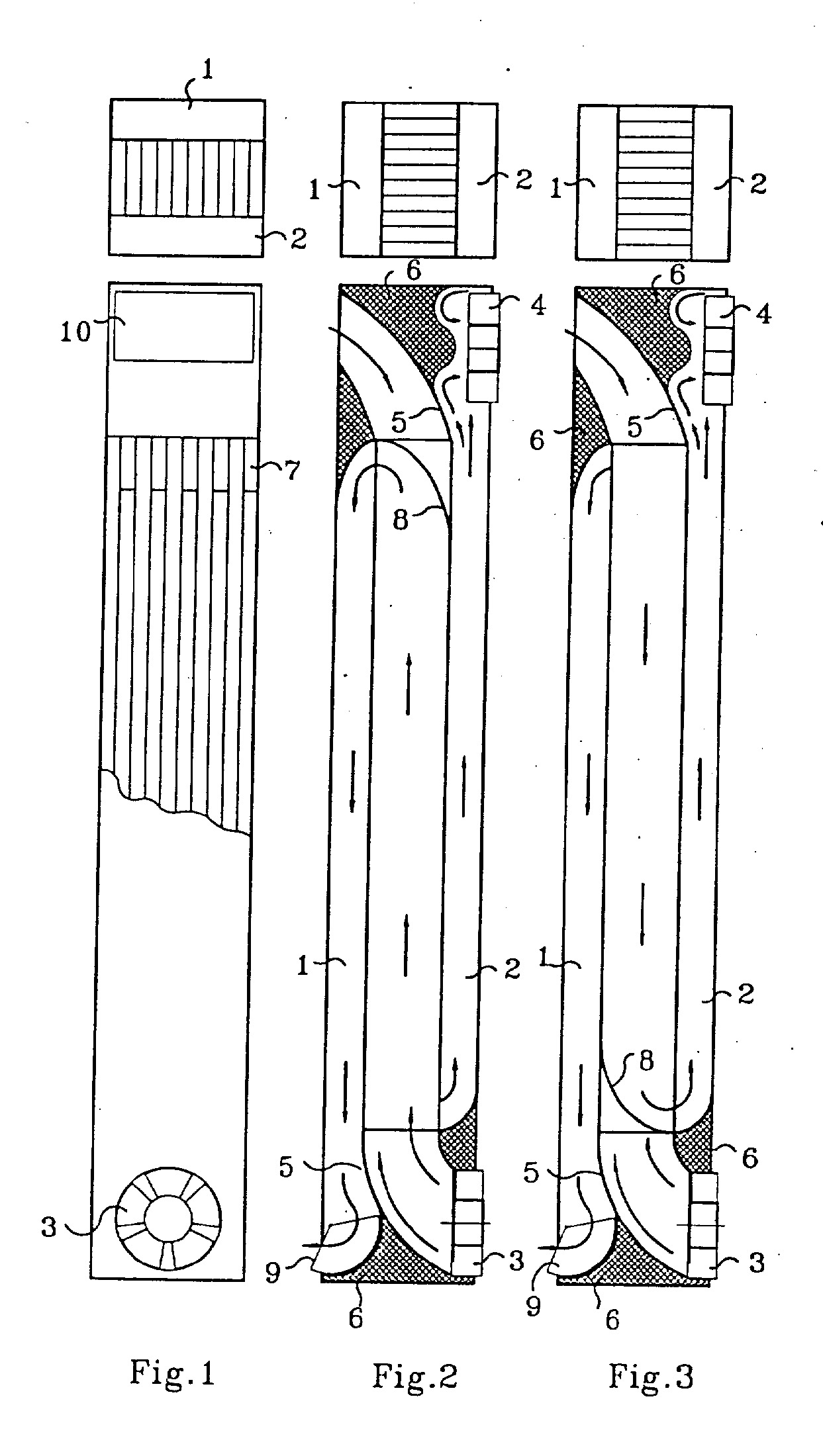

[0010] Išradimas yra iliustruojamas brėžiniais: fig. 1 - jrenginio vaizdas iš ventiliatorių pusės, fig. 2 - jrenginio pjūvis per šilumokaičio šviežio oro pagrindinį kanalą su oro srautų krypties rodyklėmis, fig. 3 - jrenginio pjūvis per šilumokaičio išmetamo oro pagrindinį kanalą su oro srautų krypties rodyklėmis.
[0011] jrenginj sudaro ryškiai išreikštos pailgos formos
[0012] šilumokaitis (ilgio ir skerspiūvio matmenų santykis daugiau kaip 8) su dvejais papildomais kanalais (1,2), įpučiamasis (3) ir ištraukiamasis (4) ventiliatoriai ir oro srautus kreipiantys paviršiai (5). Nereikalingos ertmės tarp šių paviršių užpildytos garsą ir šilumą izoliuojančiomis medžiagomis (6). Bendras papildomų šilumokaičio kanalų skerspiūvio plotas lygus arba mažesnis už pagrindinių šilumokaičio kanalų skerspiūvio plotų sumą. Papildomi šilumokaičio kanalai su atitinkamais pagrindiniais kanalais jungiasi langais (7), esančiais kanalo šonuose. Ventiliatoriai montuojami prie jrenginio sienelės, nukreiptos j patalpos išorę, kad būtų galima sumažinti triukšmų lygj, izoliuojant ertmes ir papildomų kanalų vidinės sienelės triukšmą sugeriančiu ir šilumą sulaikančiu sluoksniu.
[0013] jrenginys skirtas {statymui j vertikalią lango orlaidę, tačiau gali būti montuojamas ant išorinės patalpos sienos vertikalioje padėtyje, išgręžiant sienoje dvi skyles. Šiuo atveju jis aprūpinamas papildomais dvejais plastmasiniais vamzdžiais - ortakiais per sieną (brėž. neparodyta).
[0014] Šilumokaičio pagrindinių kanalų galuose montuojamos orą kreipiančios plokštelės (8). Jos padeda sumažinti pasipriešinimą oro srautui keičiant kryptį, jpučiamojo ventiliatoriaus ertmėje gali būti sumontuotas jeinančio oro filtras.
[0015] Apatinėje įrenginio dalyje yra įrengtos pusiau apvalios kreipiančiosios grotelės (9), leidžiančios įpučiamo oro srauto
[0016] Įeinančio oro papildomame kanale galima įrengti šildymo elementą įeinančiam orui pašildyti iki norimos temperatūros.
[0017] Priekinėje jrenginio sienelėje montuojamas įjungimo mygtukas bei ventiliatoriaus galingumo reguliavimo schema su rankenėle (brėž. neparodyta).
[0018] įrenginys dirba taip. Šiltas ir užterštas oras paimamas per viršutinėje įrenginio dalyje esantį įsiurbimo langą (10), atšąla judėdamas šilumokaičiu žemyn, per langus (7) patenka į papildomą kanalą (2) ir, pasiekęs įrenginio viršų, ventiliatoriumi (4) išmetamas lauk. Šviežias ir šaltas lauko oras įsiubiamas ventiliatoriumi (3), sušyla kildamas šilumokaičiu aukštyn, per langus (7) patenka į papildomą kanalą (1) ir, pasiekęs įrenginio apačią, per kreipiančiąsias groteles (9) išleidžiamas apatinėje patalpos dalyje. Taip yra pasiekiama optimali oro srautų judėjimo patalpoje ir jos išorėje schema. Iš ventiliacijos įrenginio išėjęs šviežias oras yra šaltesnis už patalpos orą ir išsisklaido palei grindis, stumdamas šiltesnį patalpos orą aukštyn. Čia užterštas ir šilčiausias patalpos oras įsiubiamas į ventiliacijos įrenginį ir šilumokaityje atidavęs pagrindinę dalį šilumos, bet vis dar šiltesnis negu lauko, išleidžiamas aukštesniame lygyje negu šviežio oro paėmimo anga, išsisklaido kildamas aukštyn.
1. Ventiliacijos įrenginys sudarytas šilumokaičio, ištraukiamojo bei jpučiamojo ventiliatorių, besiskiriantis tuojkad šilumokaitis yra ryškiai išreikštos pailgos formos (ilgio ir skerspjūvio matmenų santykis daugiau kaip 8) ir turi du papildomus kanalus, reikalingus paimti ir išleisti orą skirtingose patalpos ir išorės aukščio zonose.
2. {renginys pagal 1 punktą, besiskiriantis tuo, kad papildomų kanalų skerspjūvių plotas yra mažesnis už pagrindinių kanalų bendrą plotą.
