[LT] Stulpinis reklamos nešiklis yra skirtas informacijos eksponavimui.@Išradimo esmę sudaro tai, kad pagal vaizdą iš šono stulpas (1) yra susiaurintas iš vienos pusės, o plokštumos, sudarančios stulpo (1) platesniųjų dalių perėjimų (2) į susiaurėjimą vietas, yra laikiklių (3), pritvirtintų prie ekspozicinio panelio dėžinės konstrukcijos (5) viršutinių skersinių (4), montavimo vietos. Ekspozicinio panelio dėžinę konstrukciją (5) sudaro apatiniai skersiniai (6) ir viršutiniai skersiniai (4), šoniniais skersiniais (7) sujungti į stačiakampius rėmus. Ekspozicinio panelio dėžinę konstrukciją (5) iš stulpo (1) pusės užbaigia sienelės (8), sudarančios figūras, forma primenančias nupjautinę piramidę, kurios pagrindą sudaro ekspozicinio panelio dėžinės konstrukcjos (5) išorinės briaunos. Nupjautinės piramidės sienelės (8) iš dalies įeina į stulpo (1) susiaurėjimą, o ekspozicinio panelio dėžinę konstrukciją (5) užbaigia priekinė sienelė (9).
[EN] The advertising pole is designated to exposure of information. According to the invention, the pole (1) is made narrow from one side, and planes constituting the areas of transition widen parts (2) to narrow parts act as mounting places for holding elements (3) fixed to upper cross-beams (4) of box-shaped construction of an exposure panel (5). The box-shaped construction of the exposure panel consists of lower cross-beams (6), upper cross-beams (4) and side cross-beams (7) interconnected into rightangled frame. Walls (8) constituting figures similar to truncated pyramids the base of which forms external edges of the exposure panel (5). The wall (8) of the truncated pyramid partly extends to the narrow part of the pole (1), and a front wall (9) finishes the construction of the exposure panel (5).
[0001] Išradimo objektas yra stulpinis reklamos nešiklis, skirtas informacijos eksponavimu.
[0002] Iš Lenkijos naudingo modelio Nr. VV-96490 aprašymo yra žinomas stulpinis reklamos nešiklis, sudarytas iš stulpo, asimetriškai, įžambiai pereinančio per dėžinio panelio konstrukcijos viduriniąją dalj, kurio ekspoziciniai paviršiai yra užbaigti plokštėmis iš šviesai laidžios medžiagos. Ant panelio ekspozicinių paviršių, prie jų viršutinių kraštų yra pritvirtintos lempos su gaubtais, nukreiptais j ekspozicinių
[0003] Žinomo sprendimo trūkumas yra žemas stulpinio nešiklio standumas, ypač esant dideliems ekspoziciniams paviršiams.
[0004] Sprendinio pagal išradimą tikslas yra stulpinio reklamos nešiklio konstrukcija, pasižyminti dideliu standumu netgi panelių su dideliais ekspoziciniais paviršiais įrengimo atveju.
[0005] Išradimo esmę sudaro tai, kad pagal vaizdą iš šono stulpas yra susiaurintas iš vienos pusės, be to, plokštumos, sudarančios platesniųjų vietų perėjimų į susiaurėjimą vietas, yra laikiklių, pritvirtintų prie dėžinės ekspozicinio panelio konstrukcijos viršutinių skersinių, montavimo vietos. Ekspozicinio panelio dėžinę konstrukciją sudaro apatiniai ir viršutiniai skersiniai, šoniniais skersiniais sujungti į stačiakampius rėmus. Ekspozicinio panelio dėžinę konstrukciją iš stulpo pusės riboja sienos, sudarančios figūras, forma primenančias nupjautinę piramidę, kurios pagrindą sudaro ekspozicinio panelio dėžinės konstrukcijos išoriniai kraštai. Nupjautinės piramidės sienelės iš dalies jeina į susiaurėjimą stulpe. Ekspozicinio panelio dėžinę konstrukciją užbaigia priekinė siena. Papildomai, žemiau ekspozicinio panelio dėžinės konstrukcijos, platesnėje stulpo dalyje padaryta anga. Ekspozicinio panelio dėžinės konstrukcijos vidus per angą yra sujungtas su stulpo vidumi.
[0006] Stulpinio reklamos nešiklio pagal išradimą privalumas yra jo konstrukcijos standumas, esant mažai masei, kas ypač svarbu naudojant didelio paviršiaus ekspozicinius panelius.

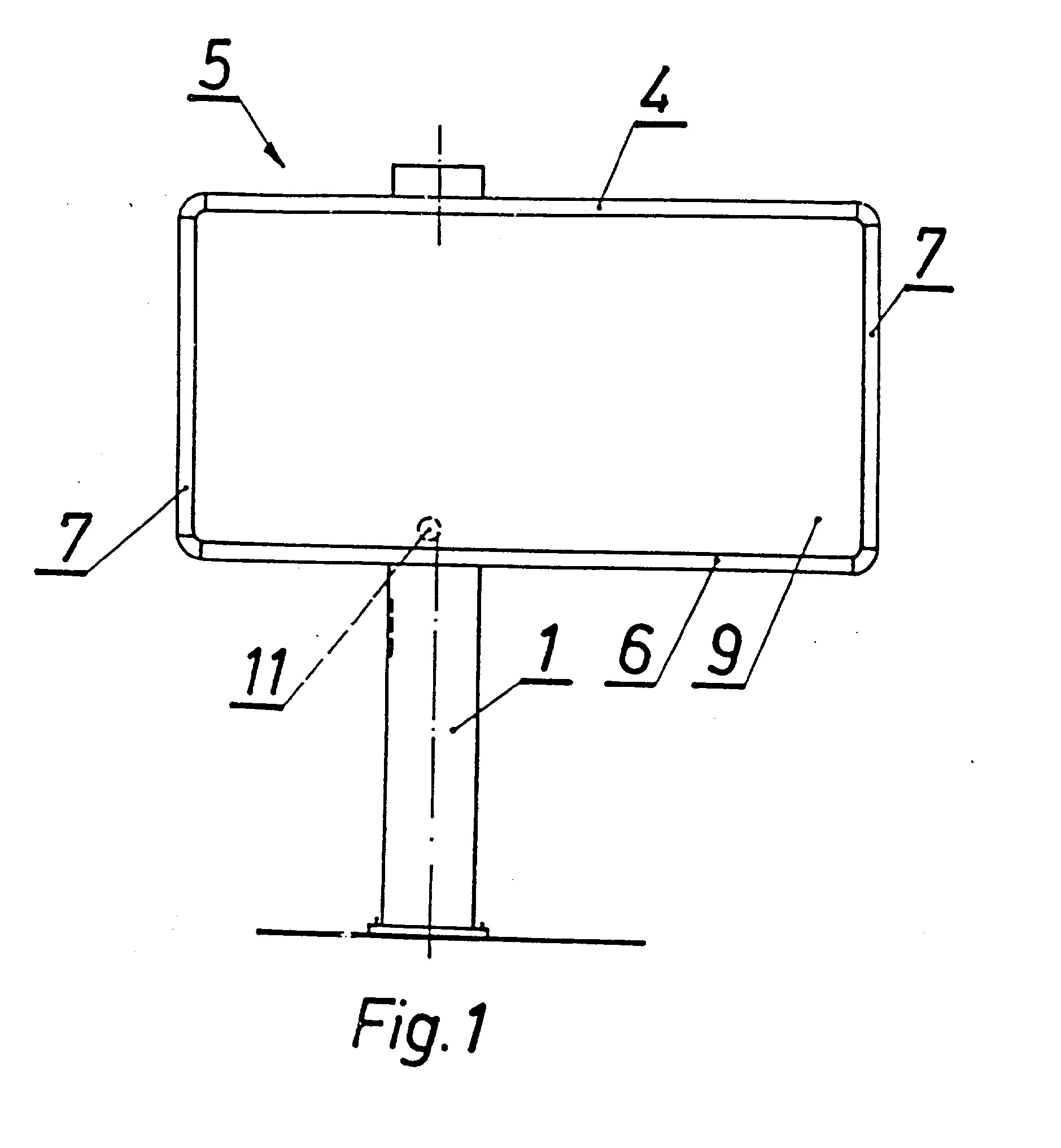

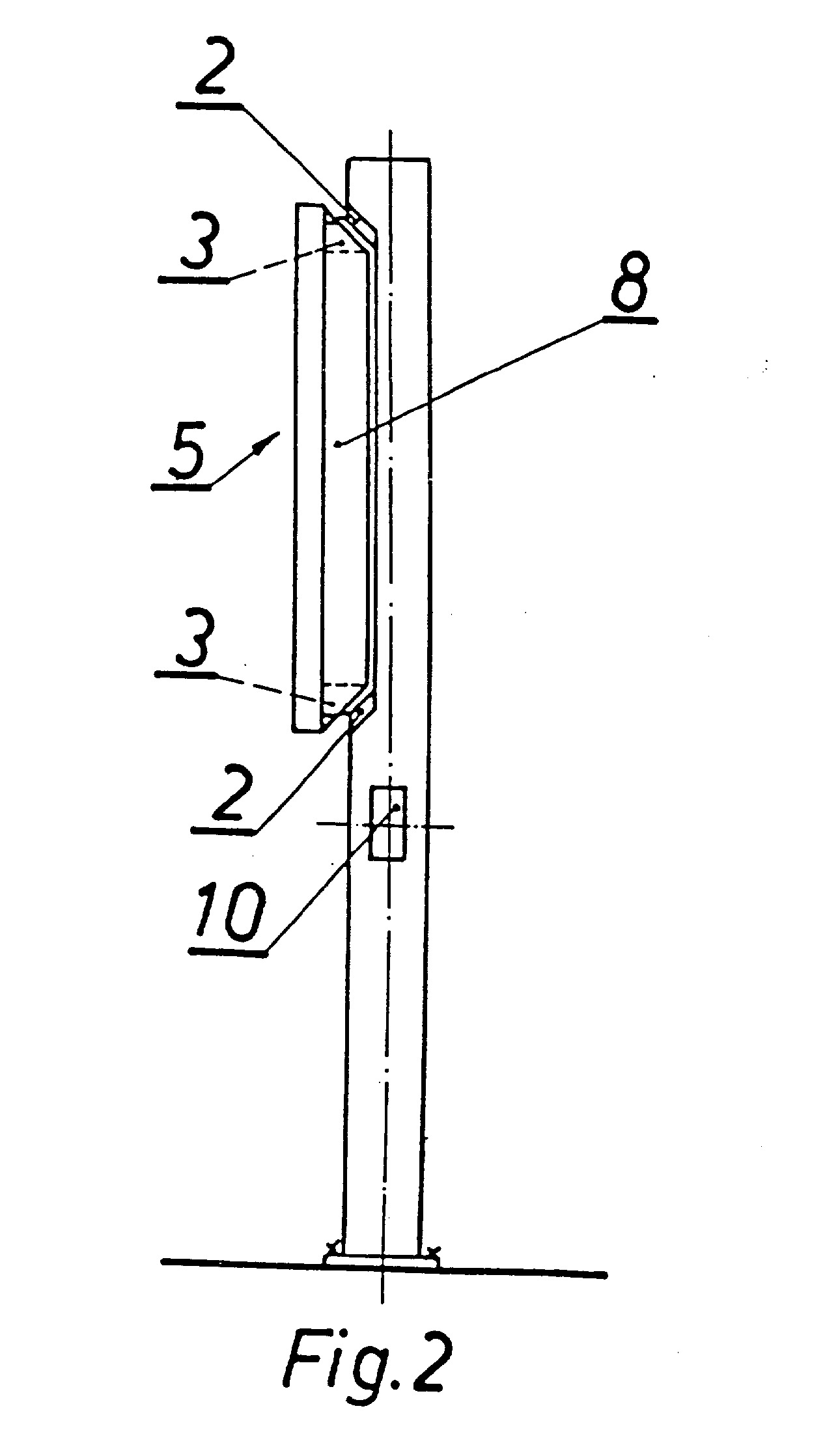

[0007] Išradimo objektas supaprastintai vaizduojamas brėžinyje, kuriame figūra 1 yra reklamos nešiklio vaizdas iš priekio, o figūra 2 - jo vaizdas iš šono.
[0008] Stulpinis reklamos nešiklis turi stulpą 1, padarytą stačiakampio skerspjūvio vamzdžio formos. Vaizde iš šono stulpas 1 yra susiaurintas iš vienos pusės, be to, plokštumos, sudarančios stulpo 1 platesniųjų dalių perėjimų 2 j susiaurėjimą vietas, yra laikiklių 3 montavimo vietos. Laikikliai 3 pritvirtinti prie ekspozicinio panelio dėžinės konstrukcijos 5 viršutinių skersinių 4. Ekspozicinio panelio dėžinę konstrukciją 5 sudaro apatiniai skersiniai 6 ir viršutiniai skersiniai 4, šoniniais skersiniais 7 sujungti į stačiakampius rėmus. Ekspozicinio panelio dėžinę konstrukciją 5 iš stulpo 1 pusės užbaigia sienelės 8, sudarančios figūras, forma primenančias nupjautinę piramidę, kurios pagrindą sudaro ekspozicinio panelio dėžinėskonstrukcijos 5 išoriniai kraštai. Nupjautinės piramidės sienelės 8 iš dalies jeina j stulpo 1 susiaurėjimą. Ekspozicinio panelio dėžinę konstrukciją 5 užbaigia priekinė sienelė 9. Stulpo 1 platesnėje dalyje, žemiau ekspozicinio panelio dėžinės konstrukcijos 5, padaryta anga 10. Ekspozicinio panelio dėžinės konstrukcijos 5 vidus per angą 11 sujungtas su stulpo 1 vidumi. Anga 11 leidžia iš dėžinės konstrukcijos 5 vidaus nuvesti elektros laidus j angą 10, skirtą sumontuoti elektros skydą, būtiną iš vidaus apšviesti ekspozicinio panelio dėžinės konstrukcijos 5 priekinę sienelę 9, pagamintą iš šviesai laidžios medžiagos.
1. Stulpinis reklamos nešiklis, susidedantis iš stulpo, padaryto stačiakampį skerspjūvį turinčio vamzdžio formos, bei asimetriškai prie jo pritvirtintos ekspozicinio panelio dėžinės konstrukcijos, besiskiriantis tuo, kad pagal vaizdą iš šono stulpas (1) yra susiaurintas iš vienos pusės, o plokštumos, sudarančios stulpo (1) platesniųjų dalių perėjimų (2) į susiaurėjimą vietas, yra laikiklių (3), pritvirtintų prie ekspozicinio panelio dėžinės konstrukcijos (5) viršutinių skersinių (4), montavimo vietos tuo tarpu, kai ekspozicinio panelio dėžinę konstrukciją (5) sudaro apatiniai skersiniai (6) ir viršutiniai skersiniai (4), šoniniais skersiniais (7) sujungti į stačiakampius rėmus, be to, ekspozicinio panelio dėžinę konstrukciją (5) iš stulpo (1) pusės užbaigia sienelės (8), sudarančios figūras, forma primenančias nupjautinę piramidę, kurios pagrindą sudaro ekspozicinio panelio dėžinės konstrukcijos (5) išorinės briaunos, be to, nupjautinės piramidės sienelės (8) iš dalies įeina į stulpo (1) susiaurėjimą, o ekspozicinio panelio dėžinę konstrukciją (5) užbaigia priekinė sienelė (9).
2. Stulpinis reklamos nešiklis pagal 1 punktą, besiskiriantis tuo, kad žemiau ekspozicinio panelio dėžinės konstrukcijos (5), stulpo (1) platesnėje dalyje, padaryta anga (10).
3. Stulpinis reklamos nešiklis pagal 2 punktą, besiskiriantis tuo, kad ekspozicinio panelio dėžinės konstrukcijos (5) vidus per angą (11) yra sujungtas su stulpo (1) vidumi.
