[LT] Žaidimas atliktas įstatyto į stovą (1) rėmo forma. Rėmas (5) pritvirtintas ant stovo ir turi galimybę suktis jame apie išilginę ašį. Lakštai (12) dėžutėje išdėstyti dviem eilėmis; lakštų (12) skaičius apatinėje eilėje yra vienu lakštu didesnis. Stovas turi stačiakampio rėmo formą, aklinos skylės (3) padarytos stovo vidinės pusės paviršiuose centre, o iškyšos padarytos rėmo šoniniuose paviršiuose centre. Rėmas (5) turi aštuonias stačiakampes angas; aklinos skylės (7) padarytos angų vidinės pusės paviršiuose centre. Rėmas (5) padarytas su galimybe įstatyti angas į stovo aklinas skyles. Į rėmo stačiakampes angas įstatytos dėžutės (8), padarytos rėmelio formos su skaidriomis plokštelėmis, pritvirtintomis prie šoninių paviršių. Iškyšos (9) padarytos ant išorinio šono paviršių centre su galimybe įstatyti šias iškyšas į aklinas skyles, padarytas stačiakampių angų centruose.
[EN] The game is executed in the form of a frame set on a stand (1). The frame (5) is hung on the stand and has the possibility of being rotated on the stand about a longitudinal axis. In the box leaves (12) are set in two rows; the number of leaves (12) in the lower row is larger by one leaf. The stand is executed in the form of a rectangular frame, blind holes ( 3 ) are made on the inner side surfaces of the stand in the center, and projections are made on the side surfaces of the frame in the center. The frame (5) has eight rectangular slots; blind holes (7) are made on the inner side surfaces of the slots in the center. The frame (5) is executed with the possibility of setting the slots into the blind holes of the stand. Into the rectangular slots of the frame are set boxes (8) executed in the form of a frame with transparent plates attached to the side surfaces. Projections (9) are made on the outer side surfaces in the center with the possibility of said projections being set into the blind holes made in the centers of the rectangular slots.
[0001] Technikos sritis
[0002] Šis išradimas priskiriamas intelektualiems, ypač pramoginiams ir švietėjiškiems, žaidimams.
[0003] Technikos lygis
[0004] Žinoma "Pažinimo knyga", kurios pagalba vaikas žaisdamas skaito knygas (patentas AM 247U, A63H33/00, 2011 m. kovo 21 d.). Ši knyga padaryta rėmo formos, prie kurio atviros pusės tvirtinama tinkama plokštelė su angomis, kur viena anga padaryta priekinėje rėmo pusėje apatinėje dalyje, tuo tarpu kita yra priešingoje rėmo pusėje viršutinėje dalyje. Rėmas pritvirtintas ant stovo ir gali būti sukamas ant stovo apie išilginę ašį. Ant rėmo išdėstyti knygų lakštai dviem eilutėmis, viršutine ir apatine. Esant kiekvienam 180º rėmo pasukimui, vienas lakštas perkeliamas iš apatinės dalies į viršutinę dalį, o apatinė ir viršutinė lakštų eilės pakeičiamos vietomis, kur kita rėmo anga užima priekinę padėtį, nurodančią kitą knygos lakštą. Knygos lakštų priekinio puslapio priešinga pusė atspausdinta apversta.
[0005] Tai turi įtakos didinant vaiko domėjimąsi skaitymu ir lavina atmintį ir dėmesį.
[0006] Šio įrenginio trūkumas yra tas, kad jis turi vienintelę darbinę dėžutę.
[0007] Išradimo esmė
[0008] Išradimo tikslas – padaryti įrenginį, kuris būtų labiau įvairiapusis ir patrauklus.
[0009] Išradimo esmė yra ta, kad įrenginys turi į stovą įstatyto rėmo formą. Įrenginyje rėmas pritvirtintas ant stovo ir turi galimybę suktis apie išilginę ašį. Lakštai (kortelės) išdėstyti dėžutėse dviem eilėmis; kortelių skaičius apatinėje eilėje yra didesnis vienu lakštu. Pagal išradimą įrenginio stovas turi stačiakampio rėmo formą. Aklinos skylės padarytos stovo vidinės pusės paviršiuose centre, o iškyšos padarytos rėmo šoniniuose paviršiuose centre. Rėmas turi aštuonias stačiakampes angas; aklinos skylės padarytos angų vidinės pusės paviršiuose centre. Rėmas padarytas su galimybe įstatyti angas į stovo aklinas skyles. Rėmo stačiakampėse angose įstatytos dėžutės, padarytos rėmo formos su skaidriomis plokštelėmis, pritvirtintomis prie šoninių paviršių. Iškyšos padarytos ant dėžutės išorinio šono paviršių centre su galimybe tvirtinti šias iškyšas aklinose skylėse, padarytose stačiakampių angų centre.
[0010] Vaizdinė medžiaga
[0011] Išradimo esmė paaiškinta brėžiniais, kur

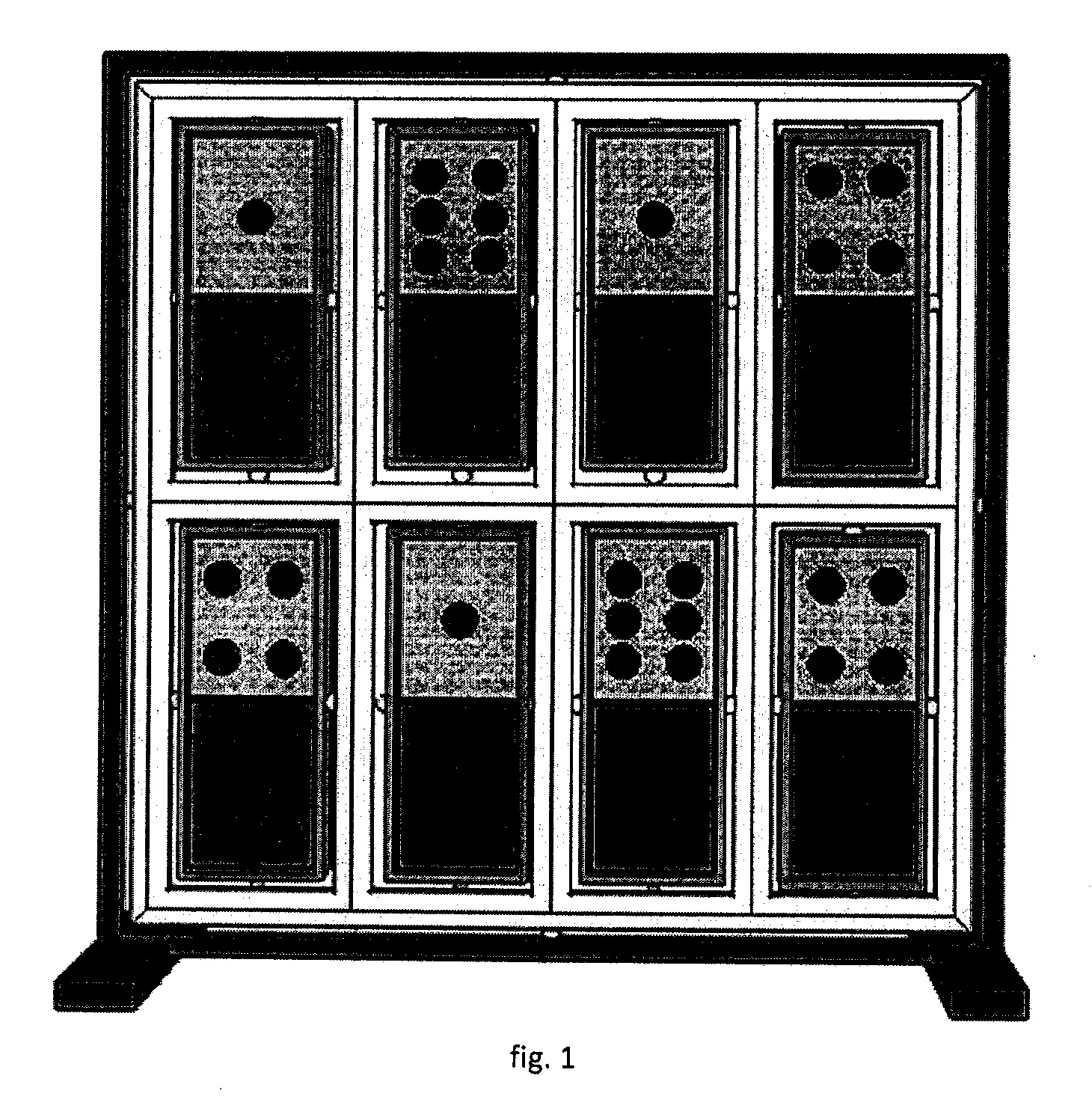

[0012] Fig. 1 pavaizduotas pagrindinis įrenginio vaizdas,

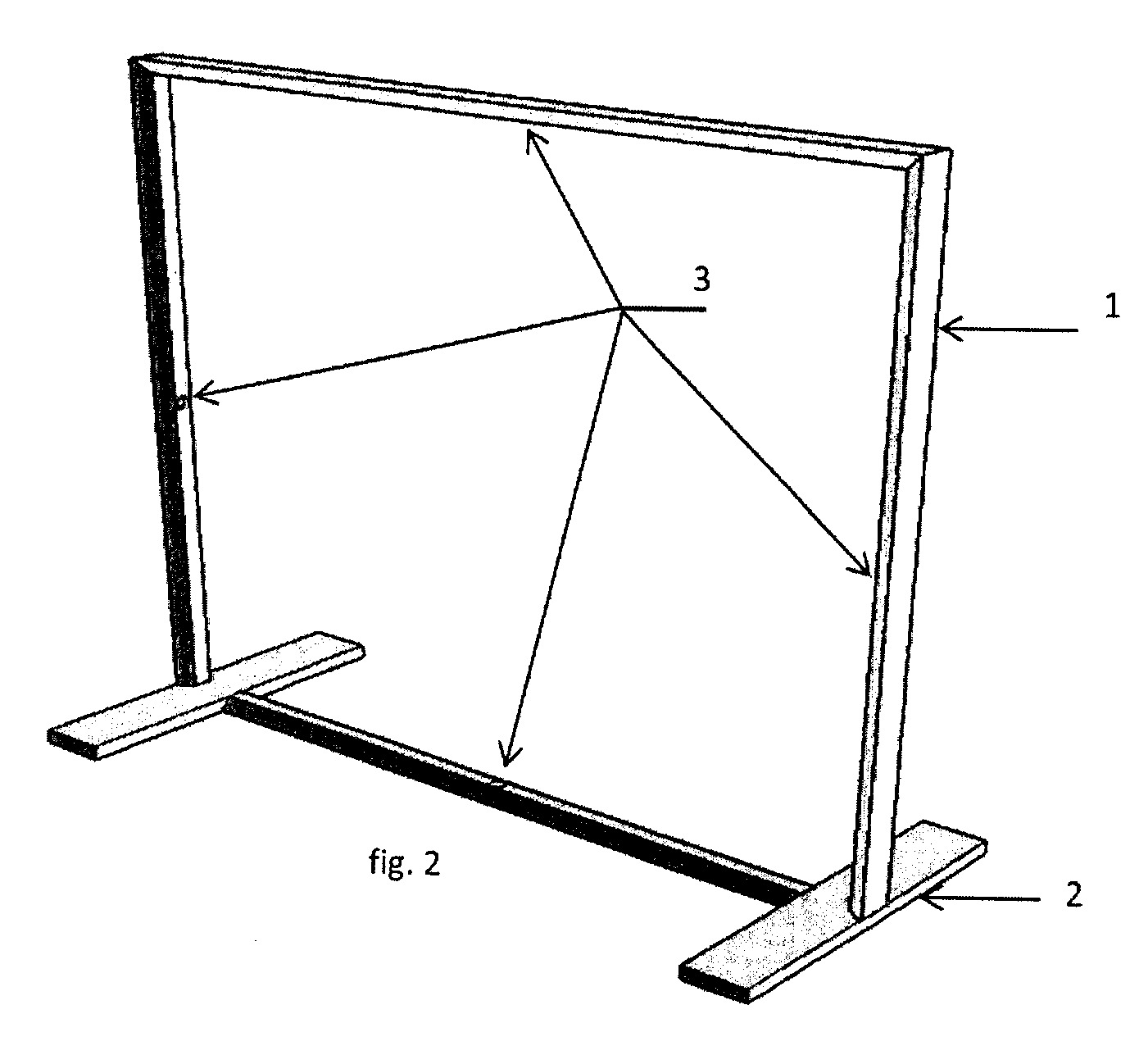

[0013] Fig. 2 pavaizduotas įrenginio stovas; aklinos skylės padarytos stovo vidinio šono paviršiuose centre,

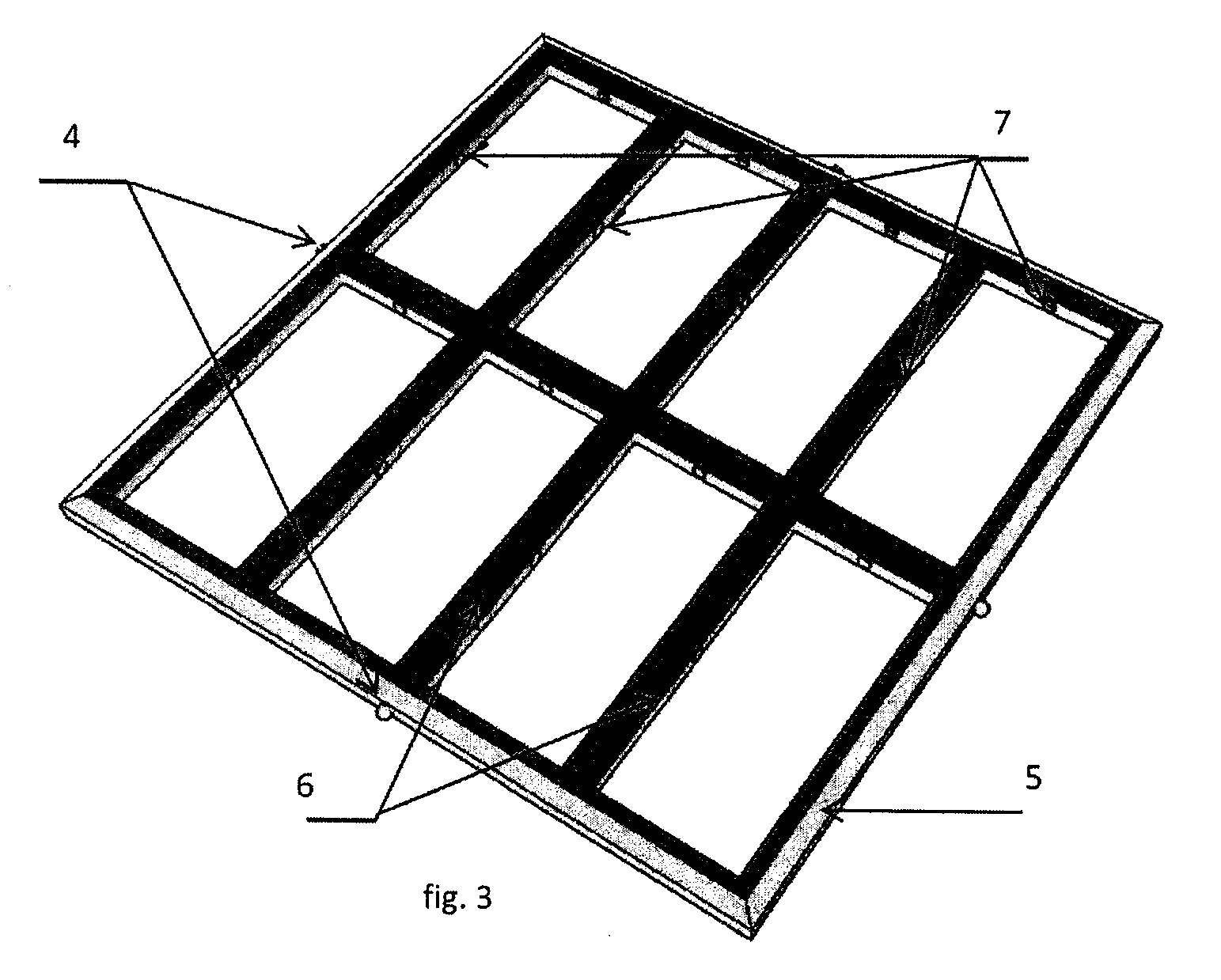

[0014] Fig. 3 pavaizduotas įrenginio rėmas,

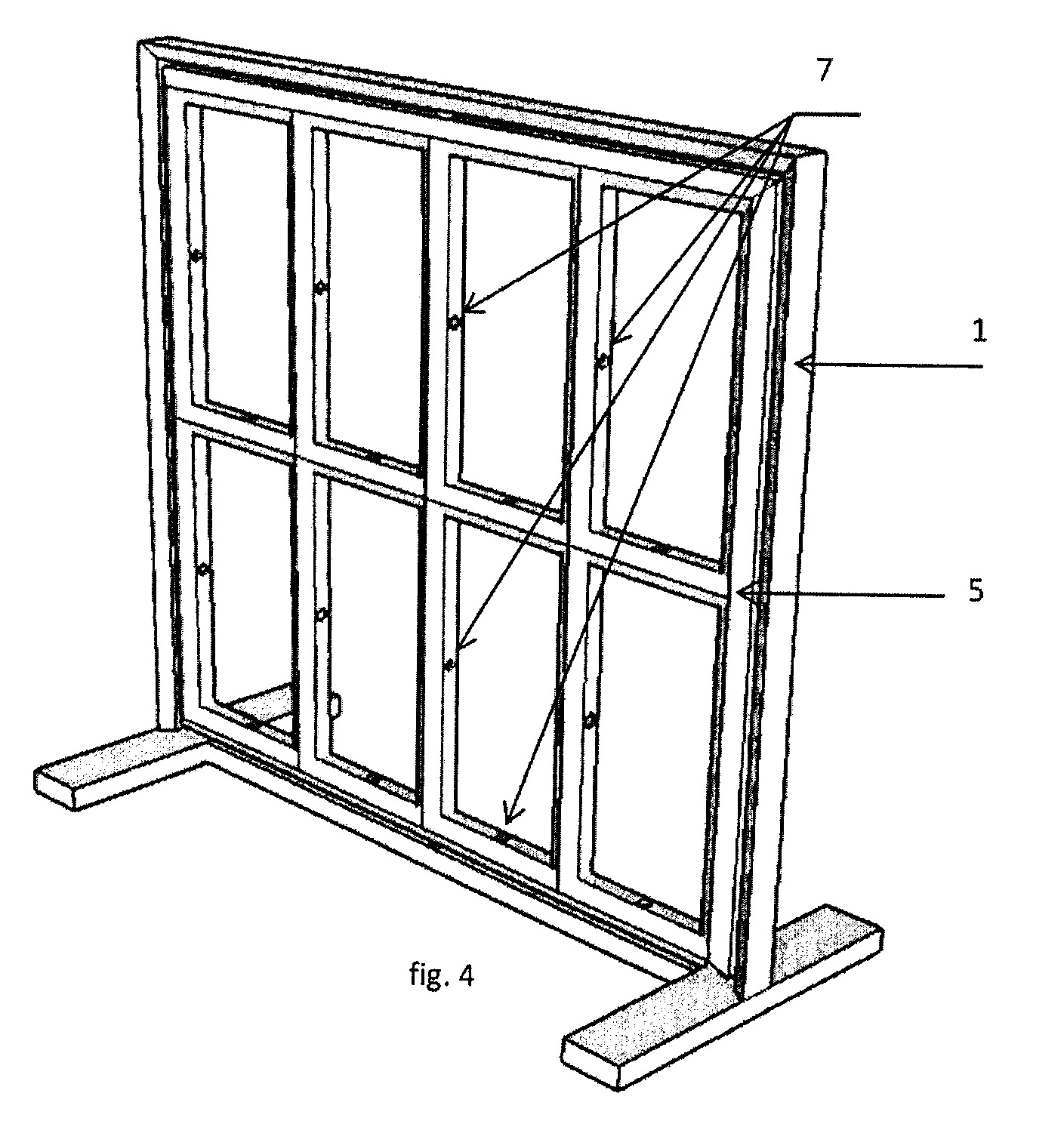

[0015] Fig. 4 pavaizduotas įrenginio rėmas ant stovo,

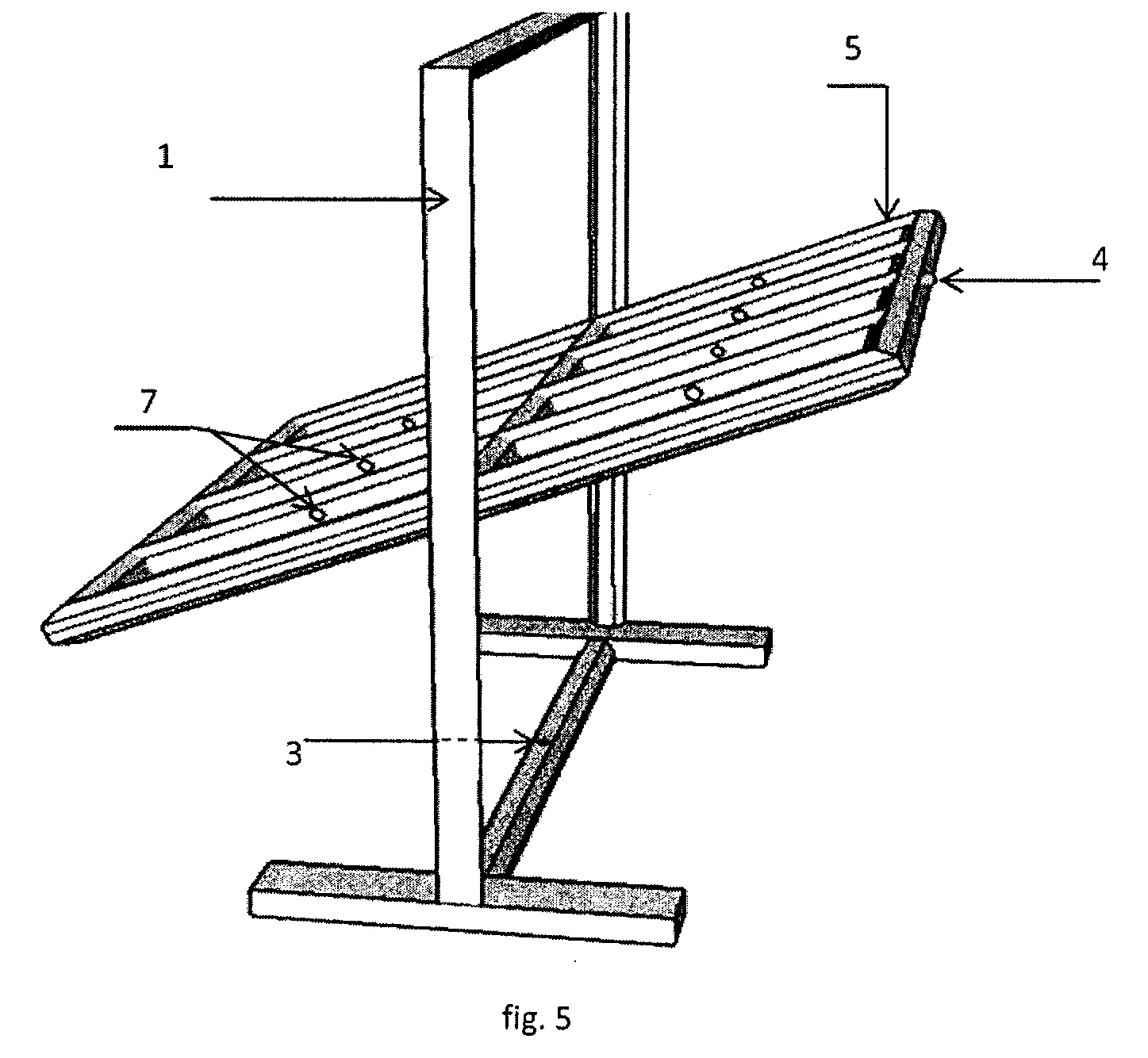

[0016] Fig. 5 pavaizduotas rėmo sukimasis ant stovo apie simetrijos horizontaliąją ašį,

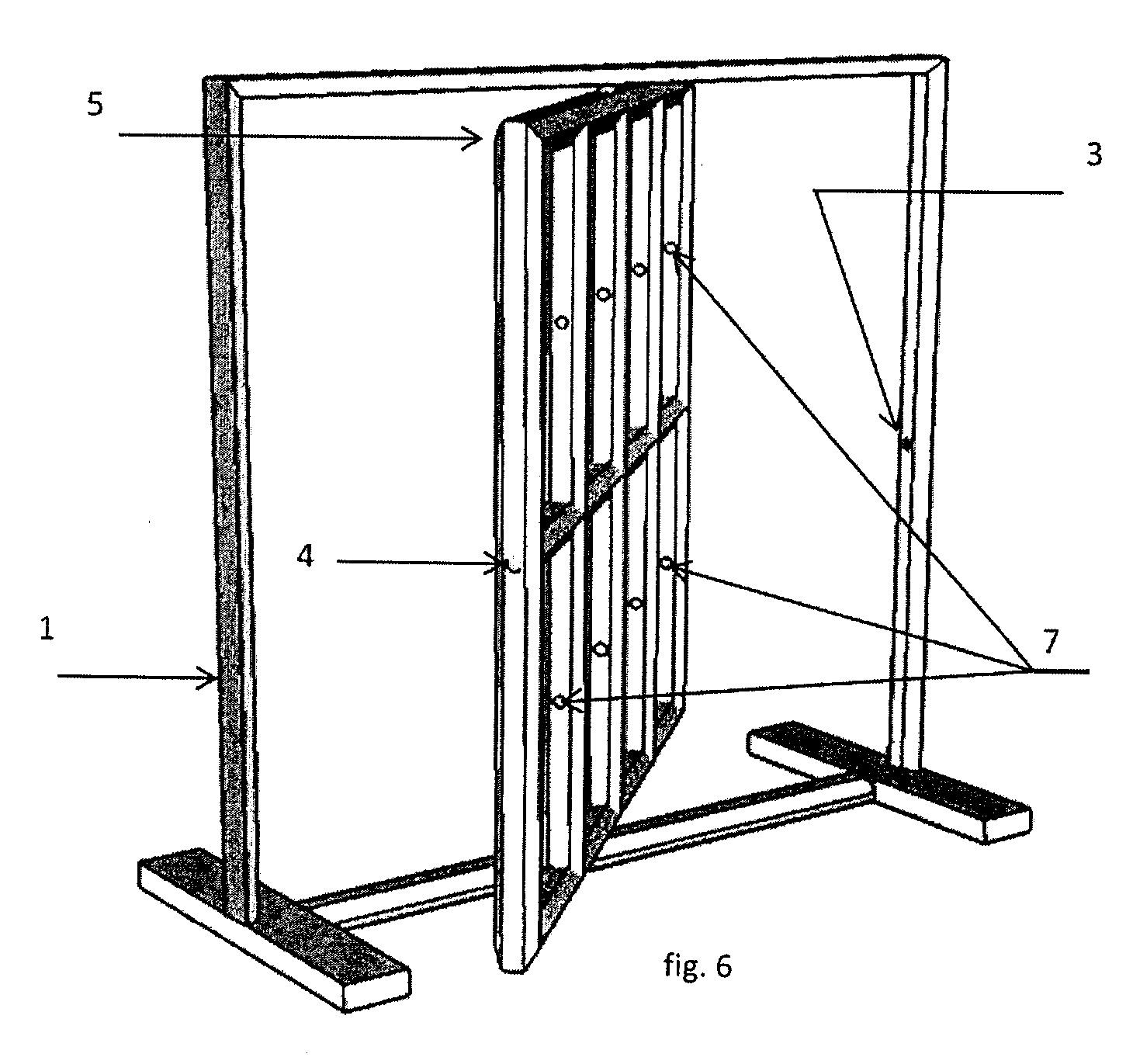

[0017] Fig. 6 pavaizduotas rėmo sukimasis ant stovo apie simetrijos vertikaliąją ašį,

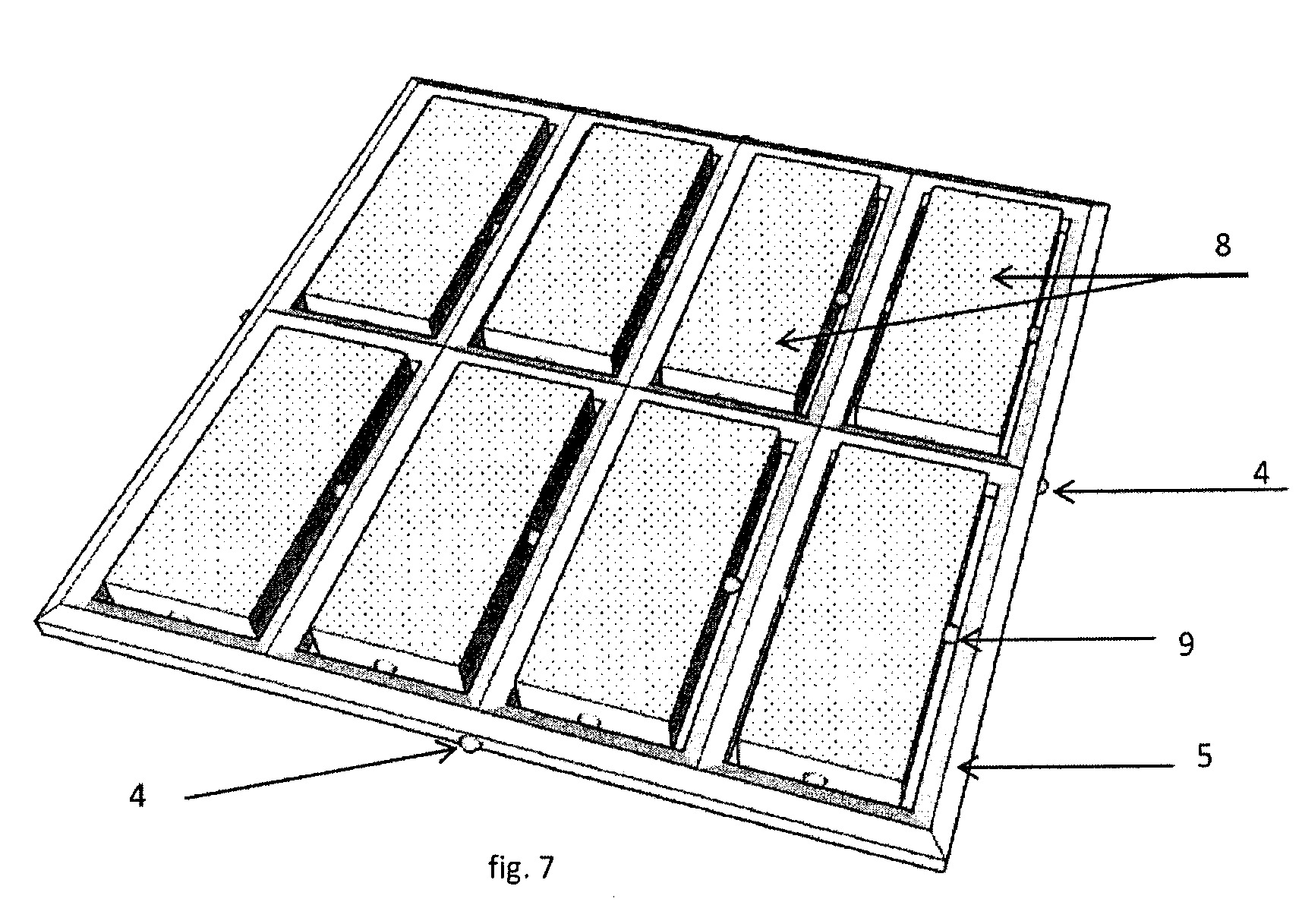

[0018] Fig. 7 pavaizduotos dėžutės, įstatytos rėmo angose,

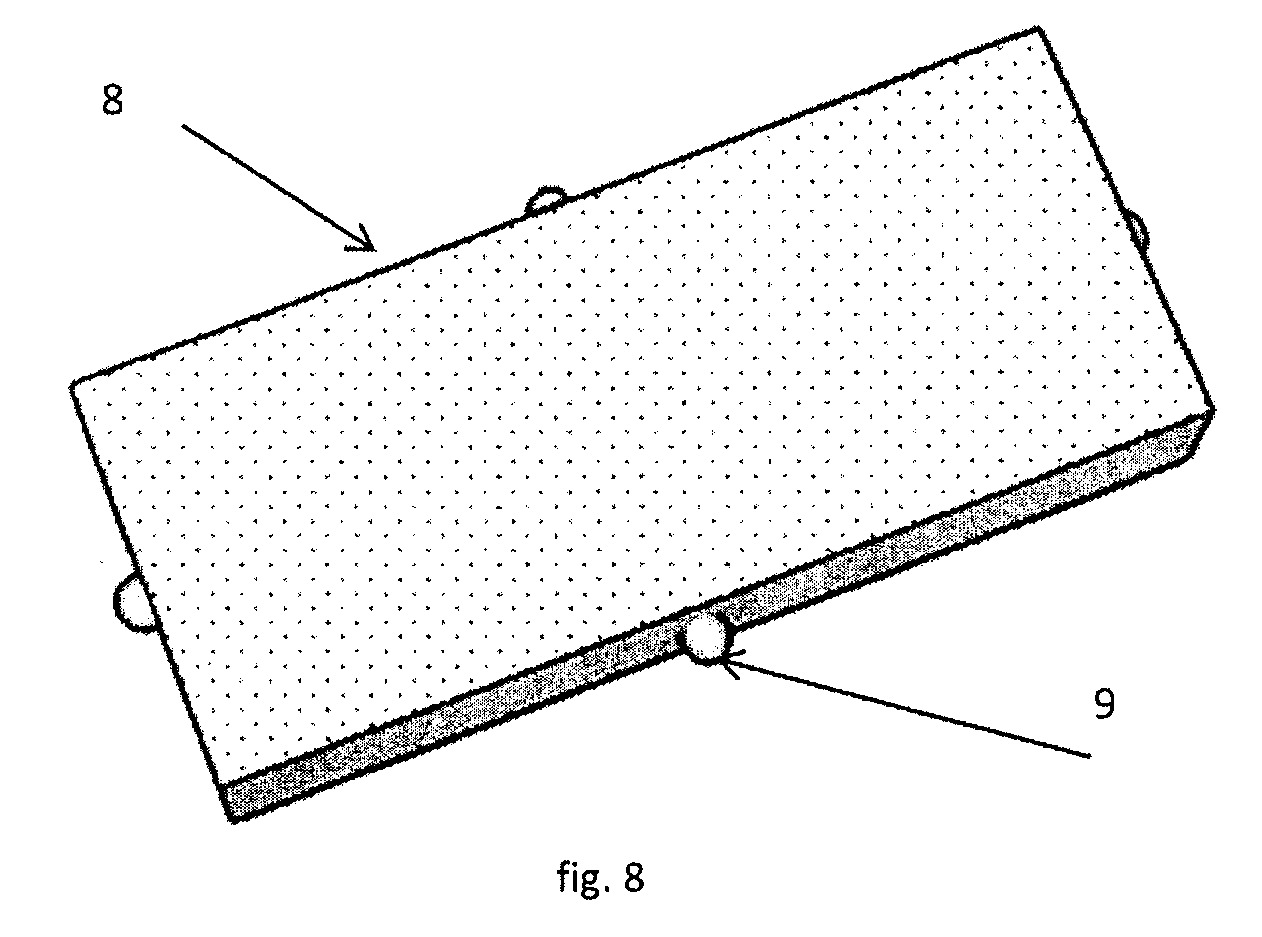

[0019] Fig. 8 pavaizduota įrenginio dėžutė,

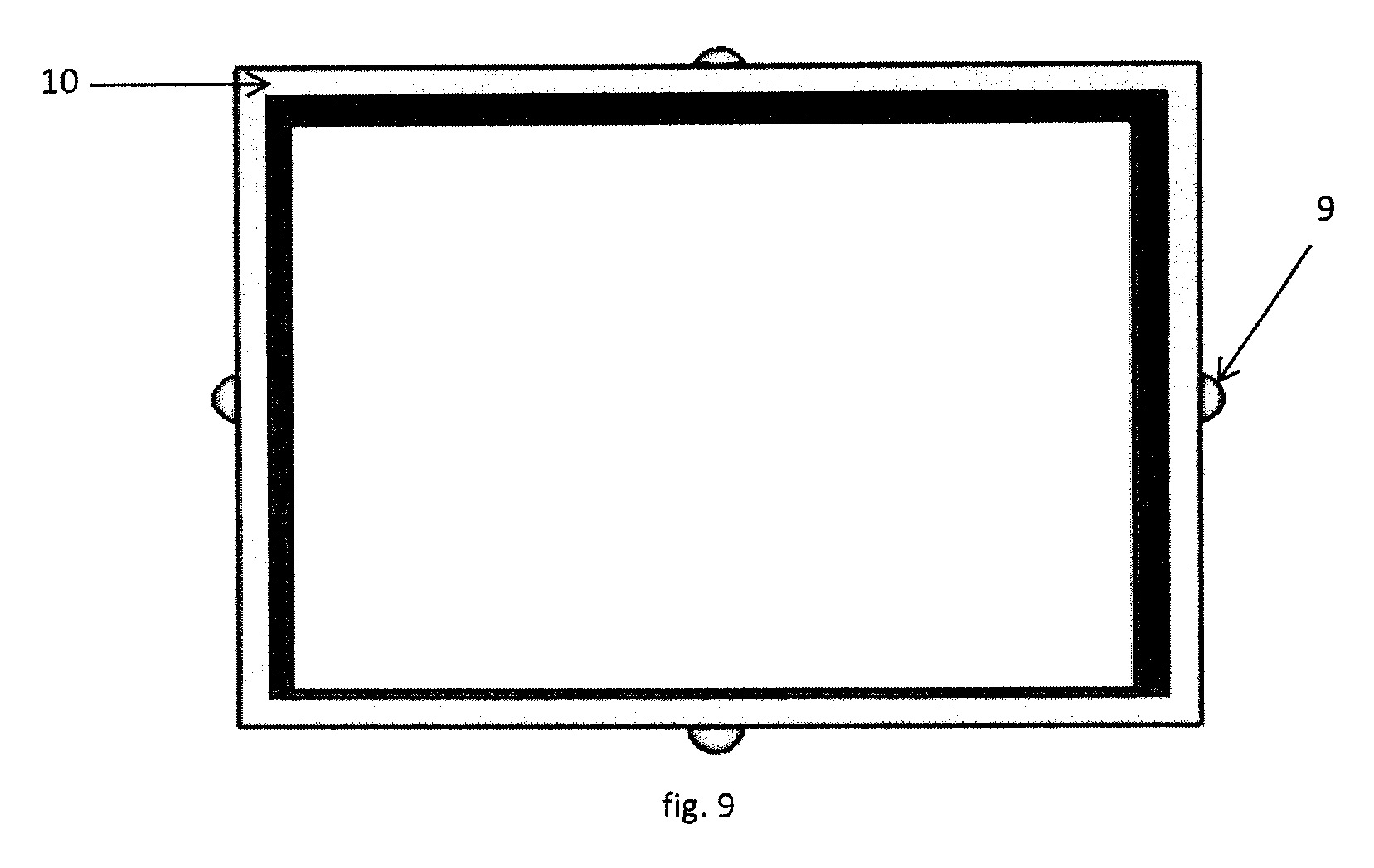

[0020] Fig. 9 pavaizduotas dėžutės rėmelis,

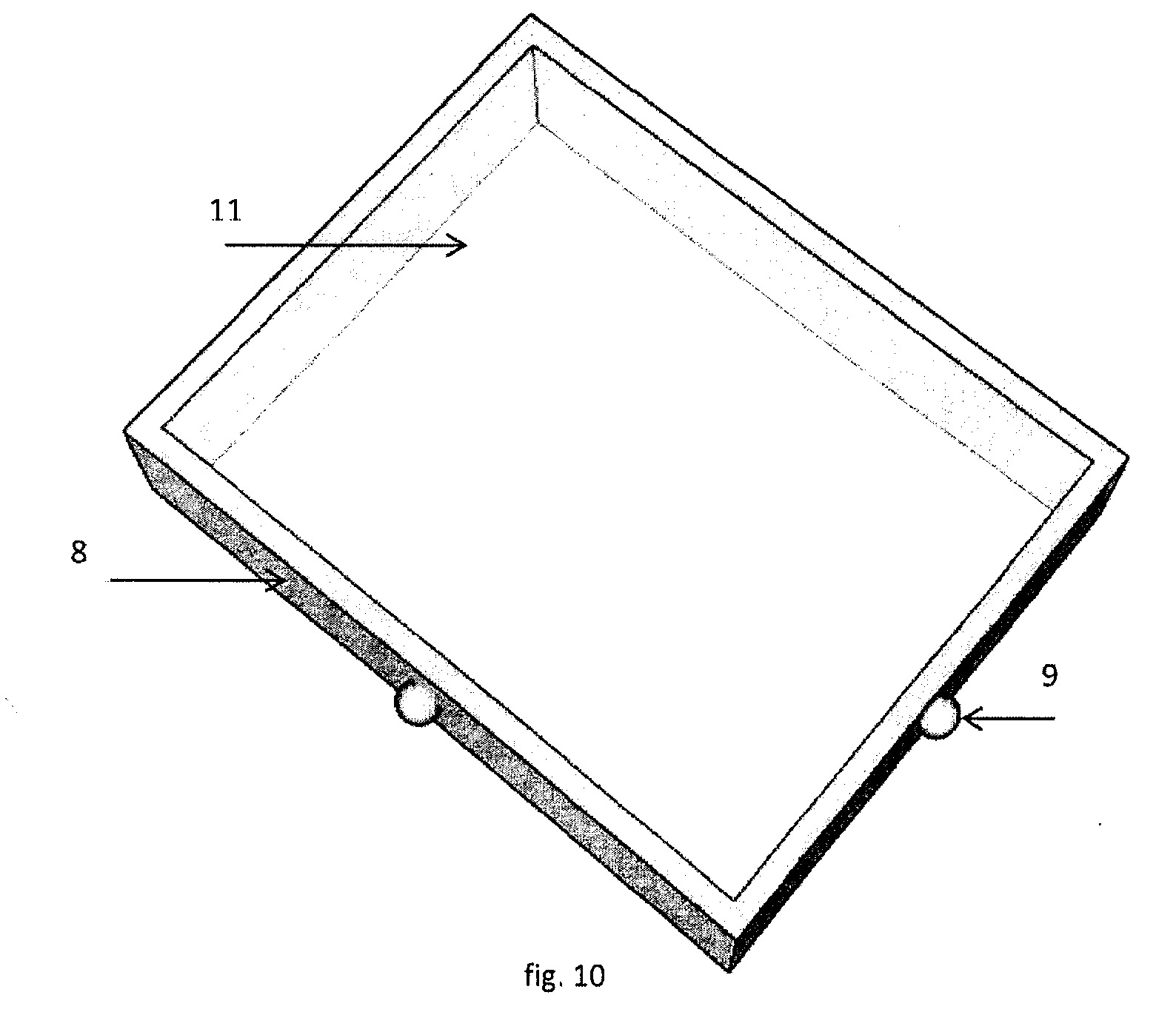

[0021] Fig. 10 pavaizduotos dėžutės rėmelio atviros pusės su pritvirtintomis skaidriomis plokštelėmis,

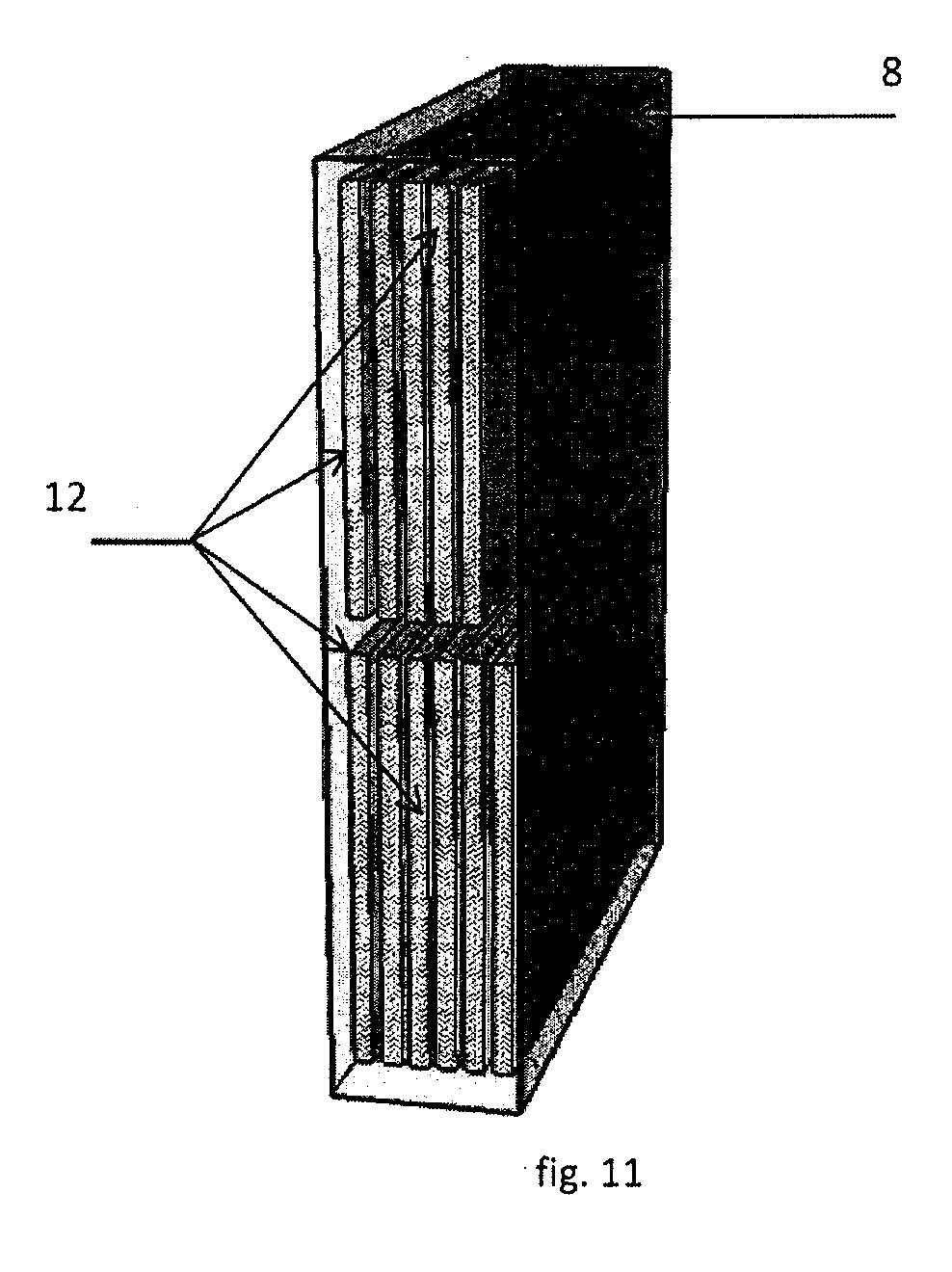

[0022] Fig. 11 pavaizduota dėžutė su kortelėmis, išdėstytomis dviem eilėmis, viršutine ir apatine,

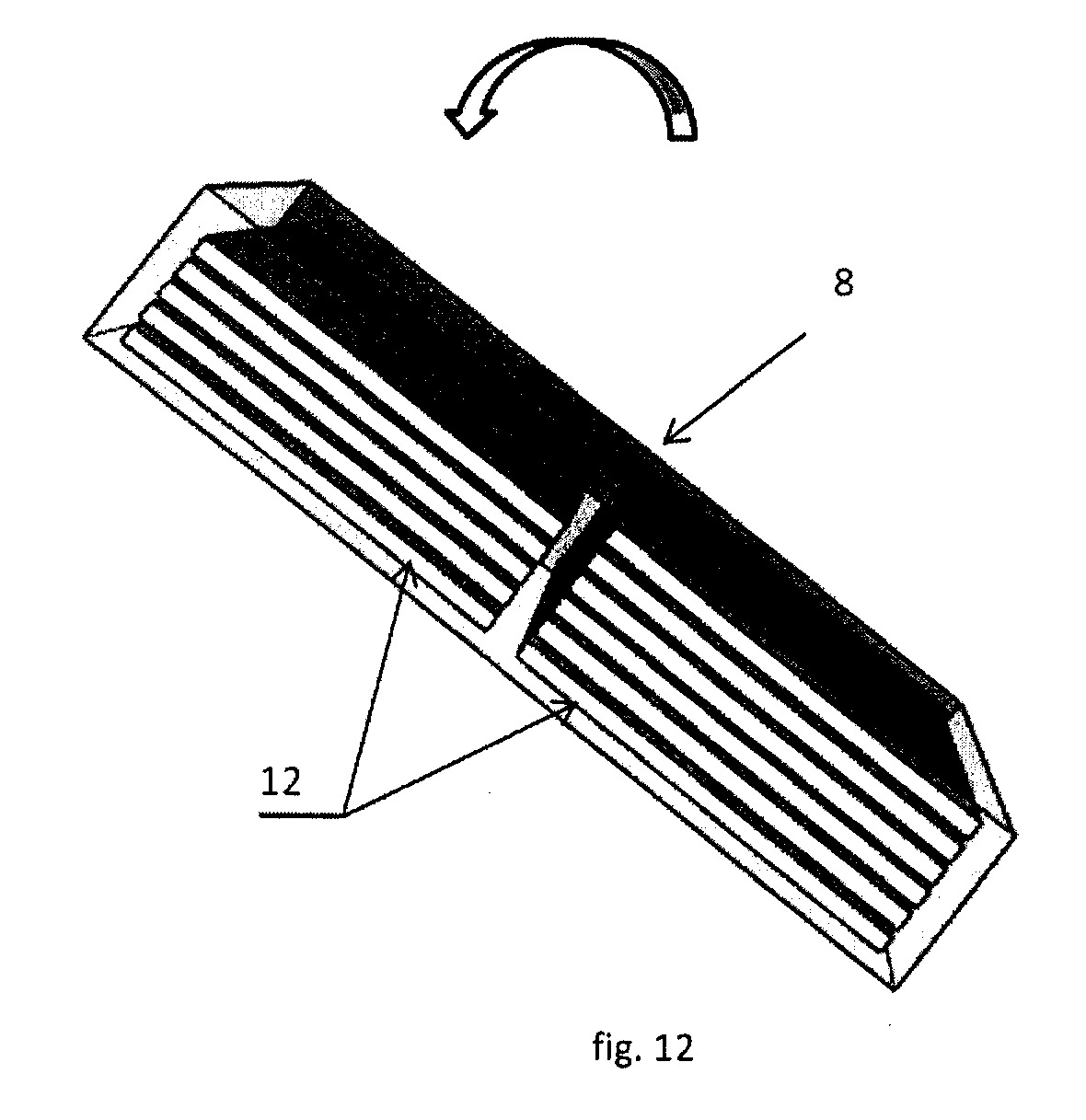

[0023] Fig. 12 pavaizduotas 180º dėžutės pasukimas apie simetrijos skersinę ašį,

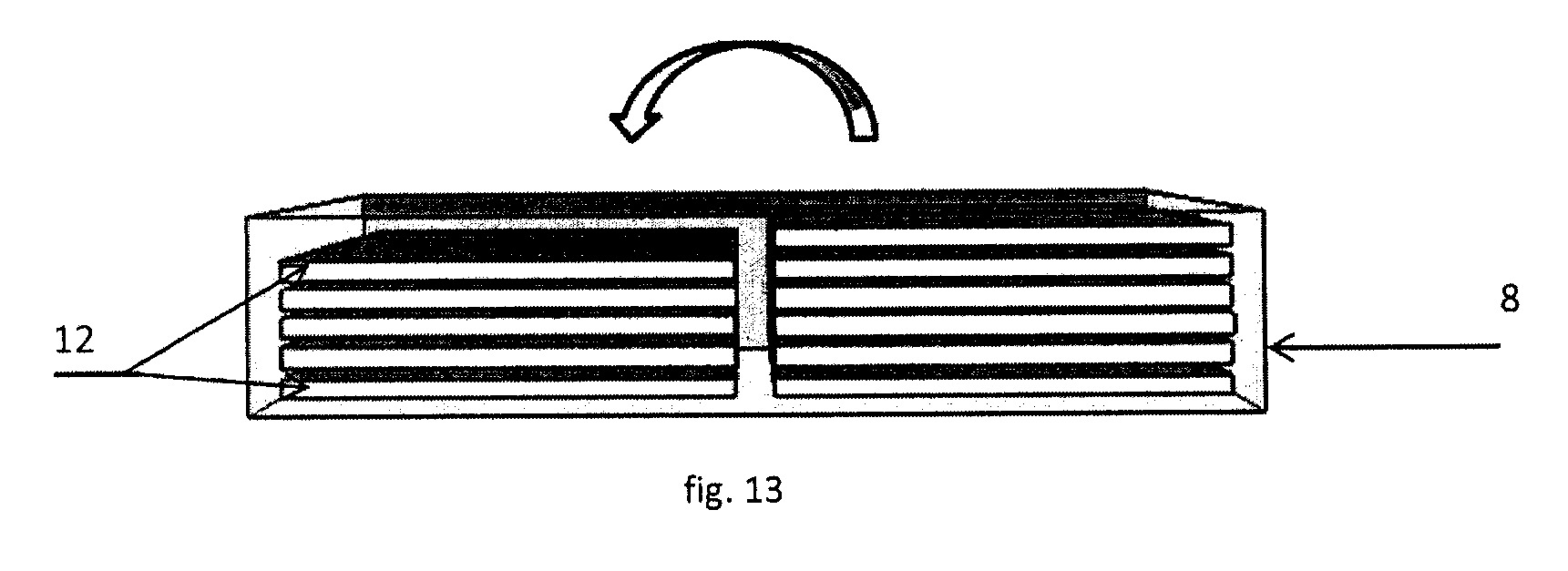

[0024] Fig. 13 pavaizduotas kortelių vietos pakeitimas dėžutės sukimo metu,

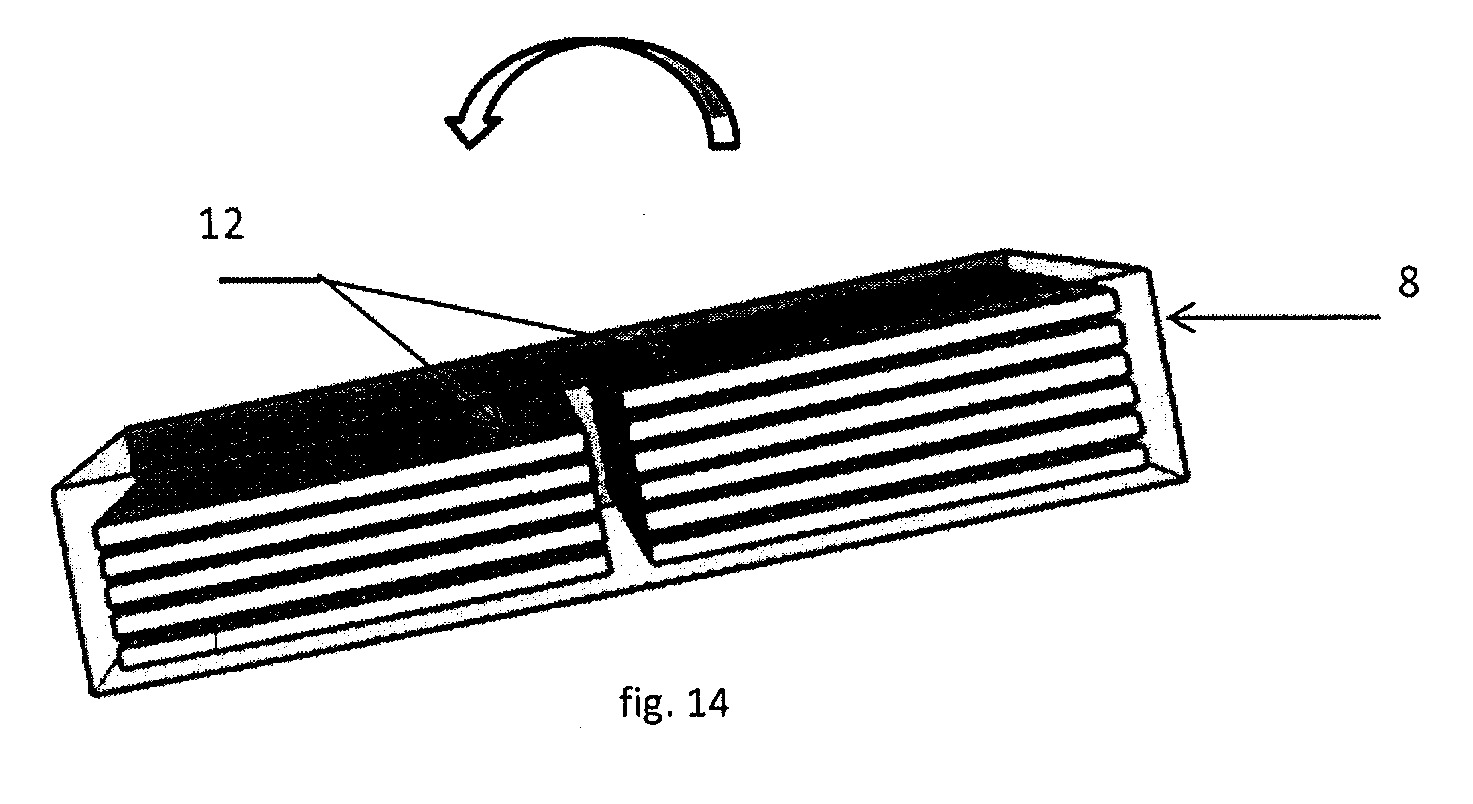

[0025] Fig. 14 pavaizduotas vienos kortelės perkėlimas iš apatinės dalies į viršutinę dalį, sukant dėžutę,

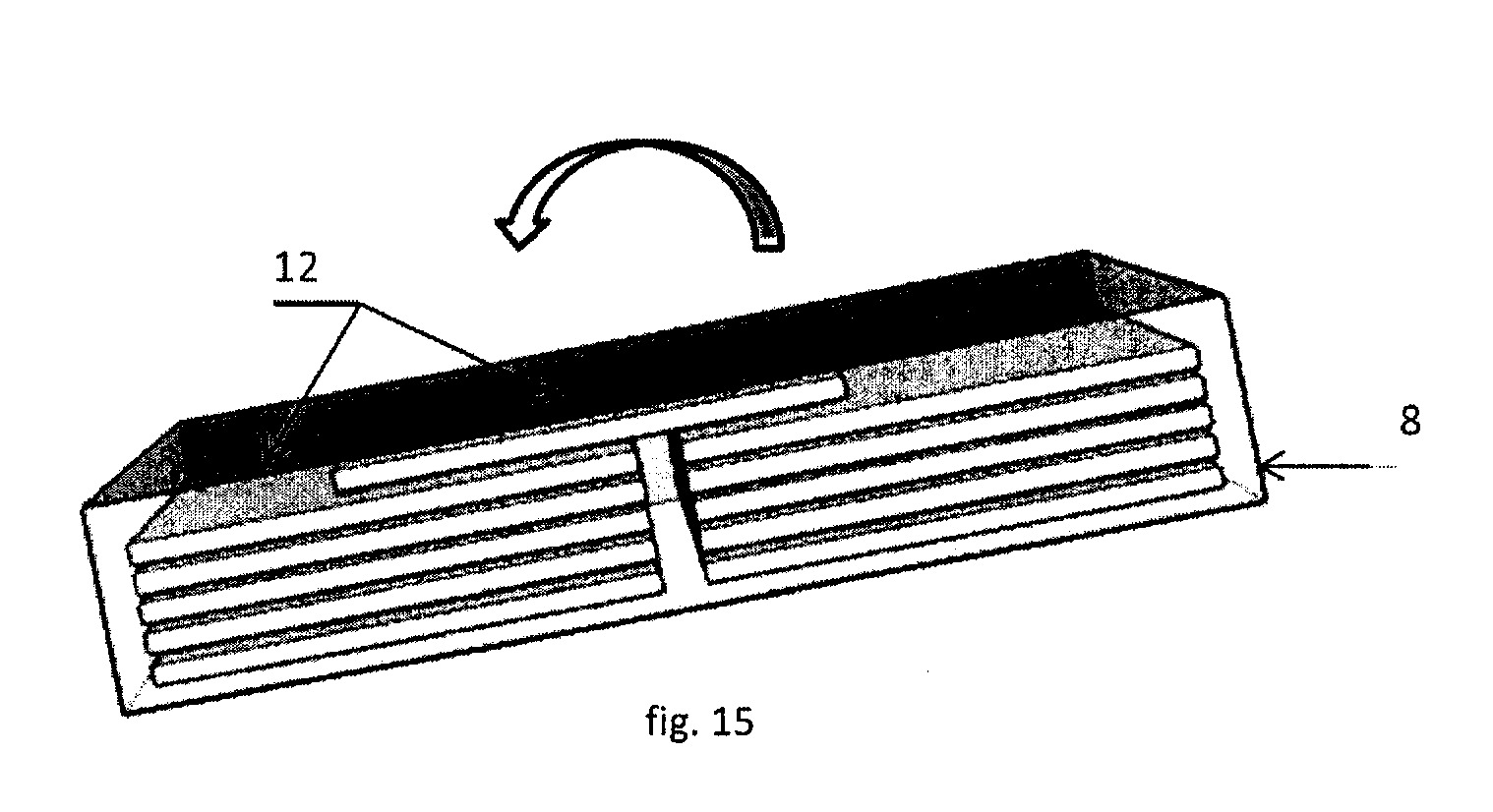

[0026] Fig. 15 pavaizduotos kortelių viršutinė ir apatinė eilutės, keičiančios vietas, sukant dėžutę,

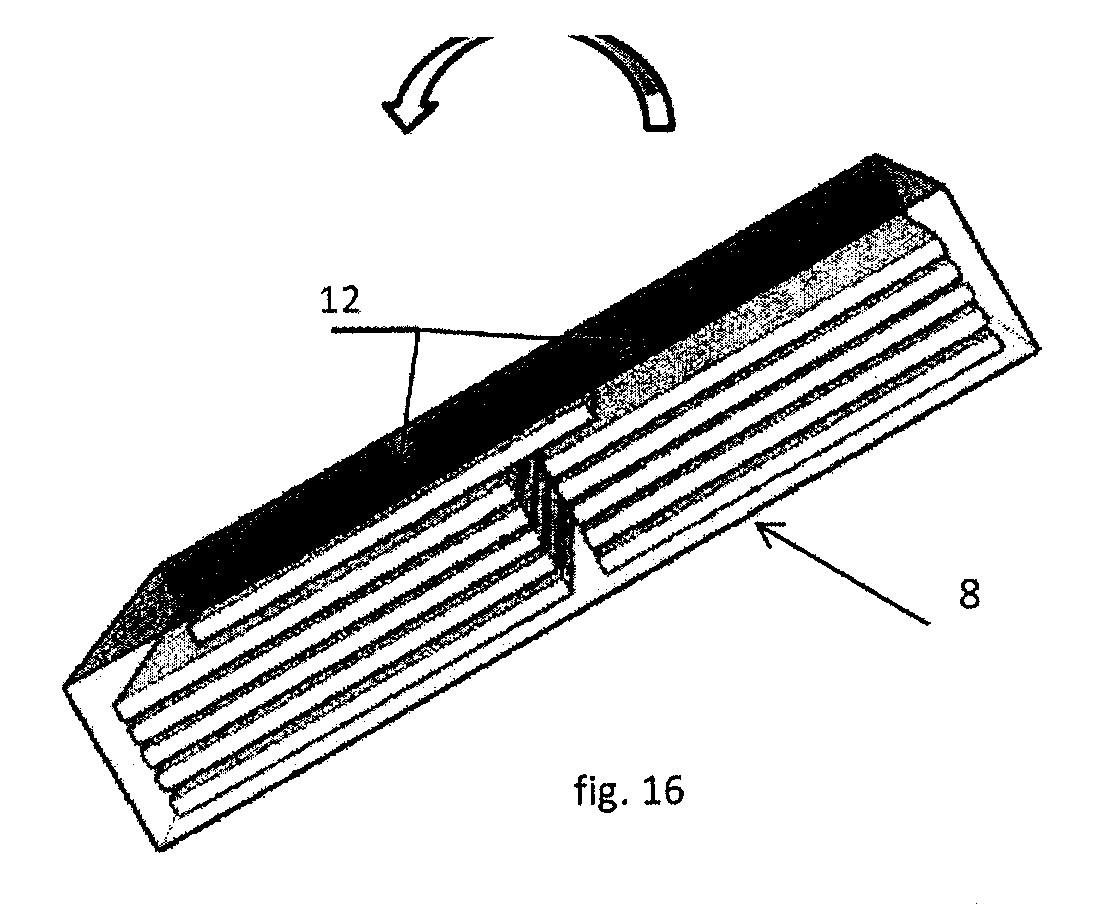

[0027] Fig. 16 pavaizduota gretima kortelė apatinėje eilutėje, užimanti priekinę padėtį kortelių priešingoje eilutėje, sukant dėžutę,

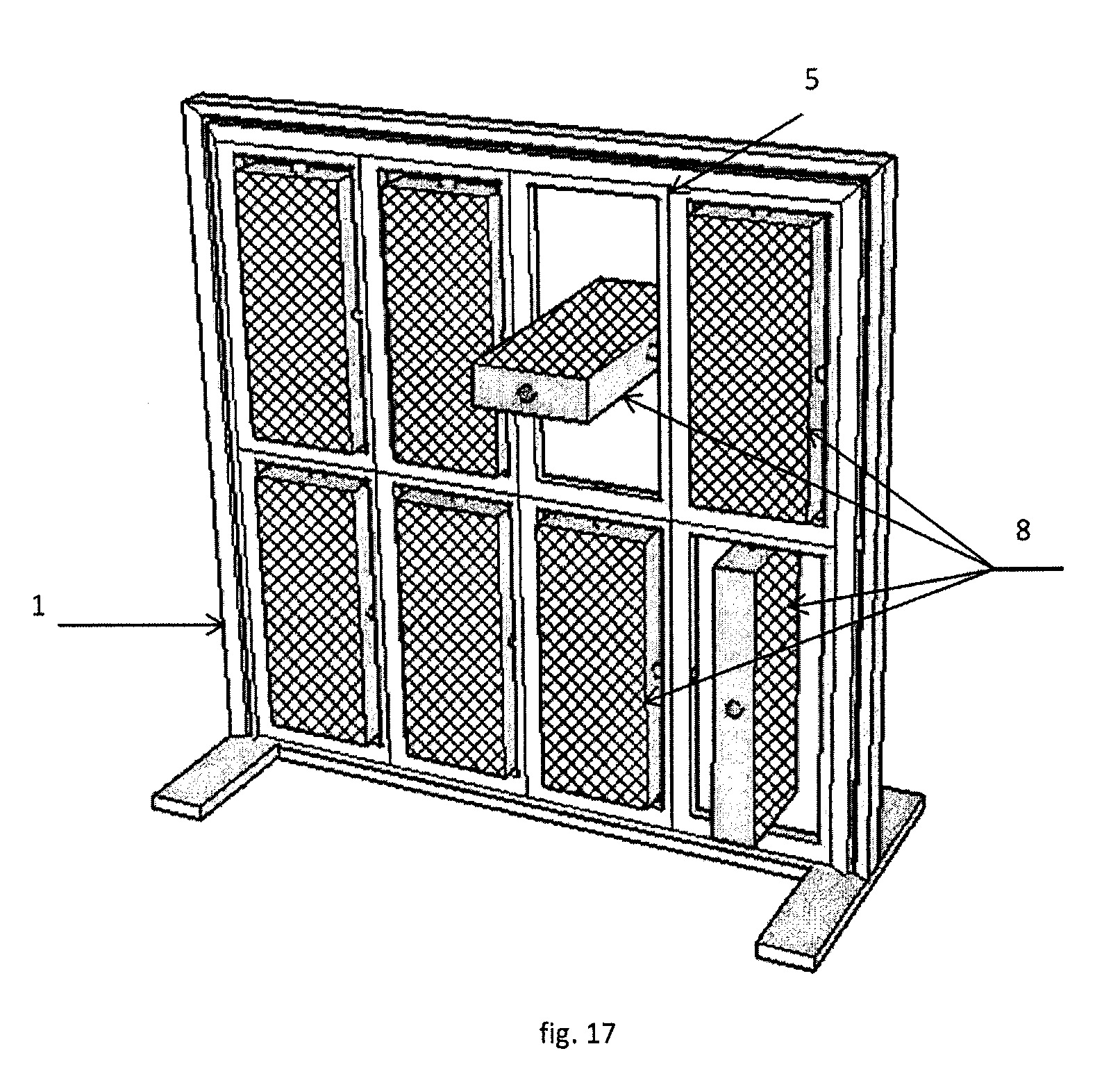

[0028] Fig. 17 pavaizduotas dėžutės sukimas rėmo angoje apie simetrijos skersinę ir išilginę ašis,

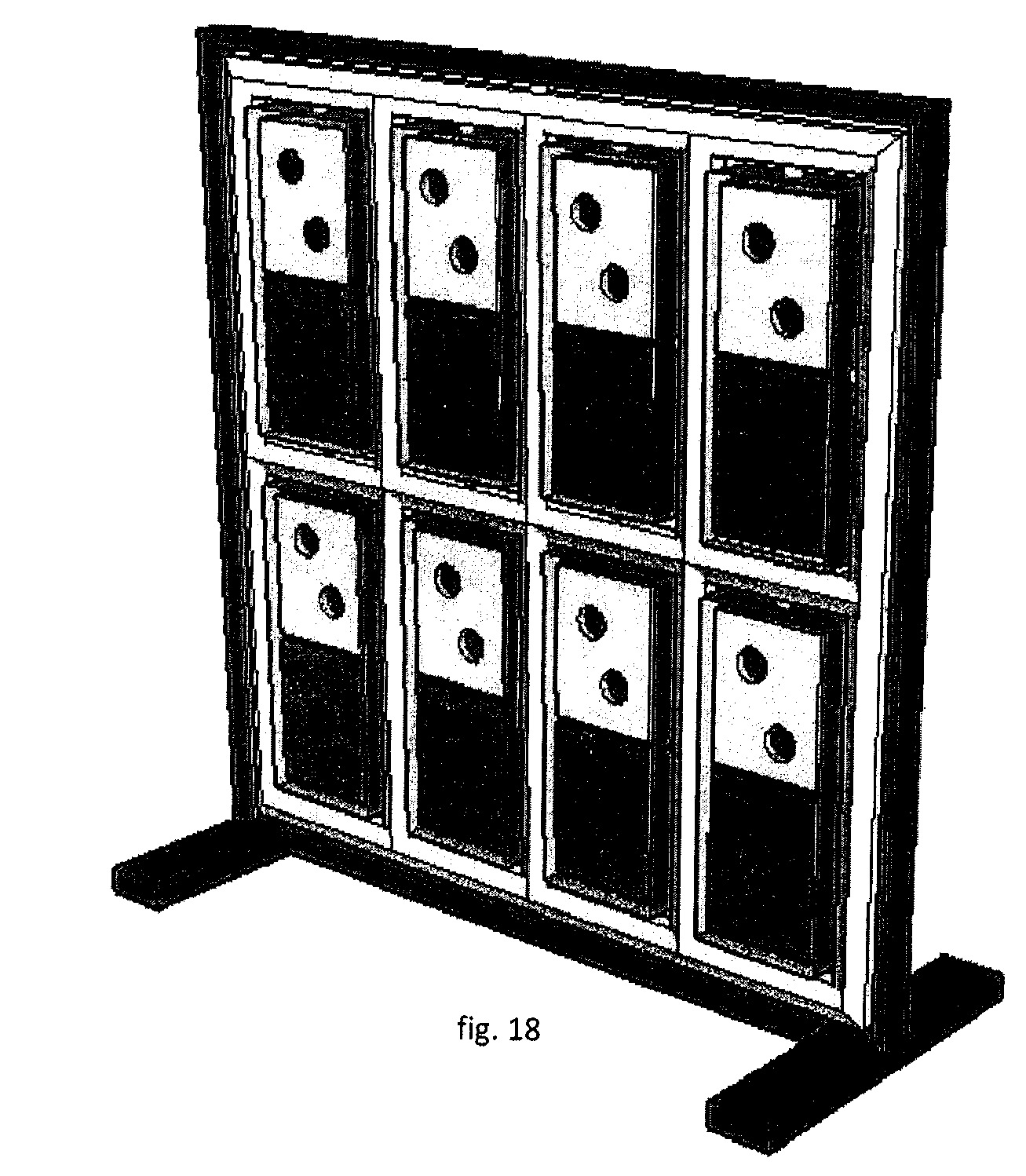

[0029] Fig. 18 pavaizduotos dėžutės nejudamoje padėtyje, užėmus vertikalią padėtį rėme, o rėmas užima vertikalią padėtį ant stovo,

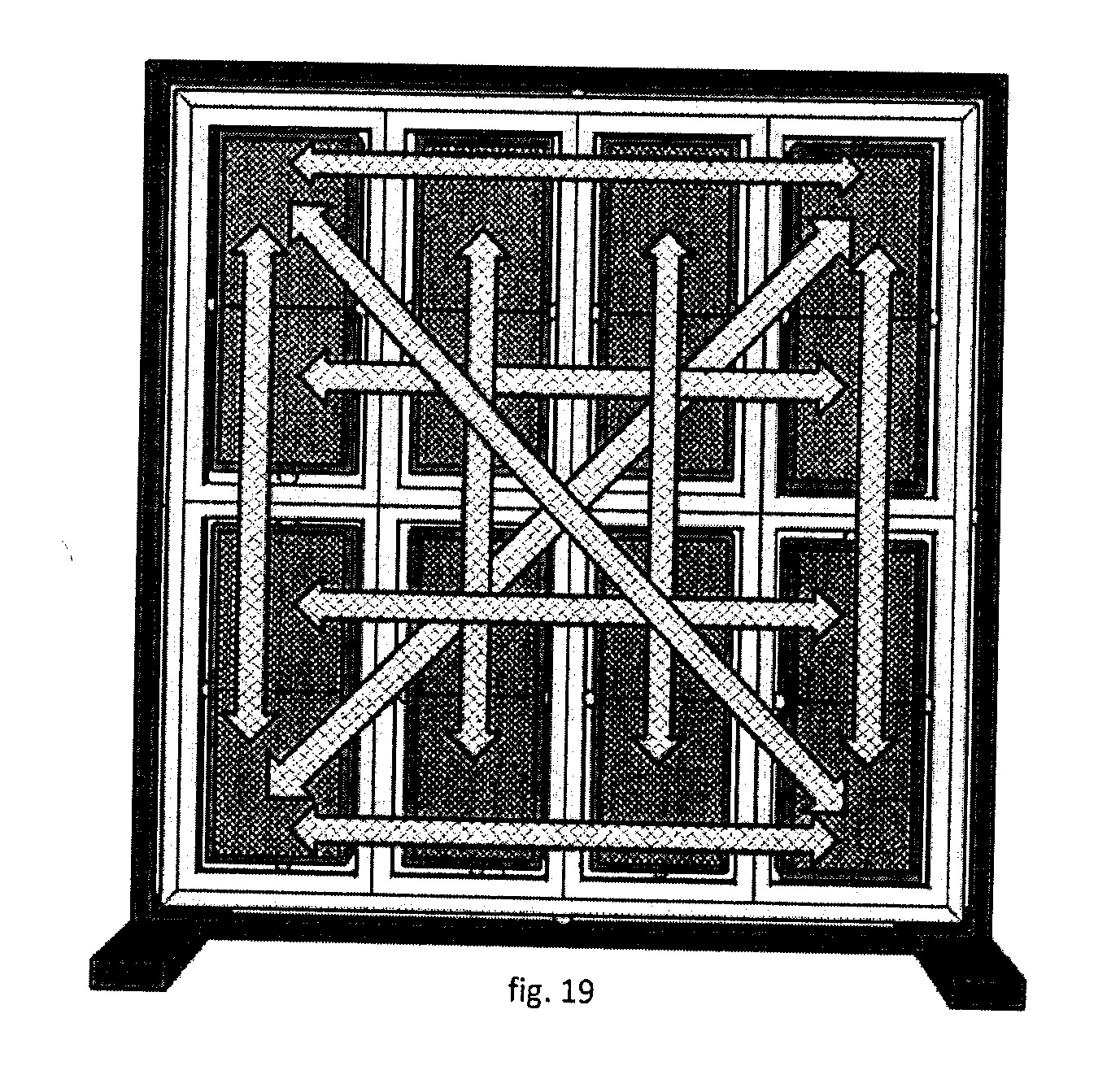

[0030] Fig. 19 pavaizduotos žaidėjo atrastos bendros padėtys trimis kryptimis (horizontaliai, vertikaliai arba įstrižai).
[0031] Išradimo įgyvendinimas
[0032] Įrenginys turi stovą 1 (Fig. 2); stovo 1 viduje įstatytas rėmas 5 (Fig. 3 ir Fig. 4). Stovas 1 turi mažas kojeles 2 (Fig. 2), aklinos skylės 3 padarytos rėmo 1 vidinės pusės paviršiuose centre (Fig. 2). Iškyšos 4 padarytos rėmo 5 išorinės pusės paviršiuose centre (Fig. 3). Rėmas 5 turi aštuonias stačiakampes angas 6 (Fig. 3); aklinos skylės 7 padarytos angų 6 vidinės pusės paviršiuose centre (Fig. 3). Rėmas 5 įstatytas į stovo 1 vidų savo iškyšų 4 dėka, kurios įstatytos į stovo 1 aklinas skyles 3 (Fig. 4). Rėmas 5 iškyšų 4 dėka gali būti sukamas stovo 1 viduje apie simetrijos horizontaliąją ir vertikaliąją ašis (Fig. 5 ir Fig. 6). Siekiant pasukti rėmą 180º, mes laikome stovą 1 viena ranka, o kita ranka stumiame rėmą 5 iš priekinės pusės iškyšų 4 plote. Stumiant horizontali arba vertikali iškyšų 4 pora išeina iš stovo 1 horizontalių arba vertikalių aklinų skylių 3 (Fig. 5 ir Fig. 6); tuomet mes toliau sukame rėmą 5 tol, kol iškyšos 4 priartėja prie stovo 1 priešingos pusės. Tada vėl laikydami stovą 1 viena ranka, kita ranka stumiame rėmą 5 iškyšų 4 plote tam, kad iškyšos 4 įeitų į stovo 1 aklinas skyles 3 (Fig. 4-6). Rėmo 5 angose 6 įstatytos dėžutės 8, kurios įtvirtintos rėmo 5 aklinose skylėse 7 iškyšų 9 dėka (Fig. 7). Dėžutė 8 (Fig. 8) turi rėmelį 10; prie dėžutės rėmelio 10 atvirų pusių pritvirtintos skaidrios plokštelės 11 (Fig. 9 ir Fig. 10). Dėžutėje 8 kortelės 12 sudėtos dviem eilėmis, viršutine ir apatine eile, kur kortelių 12 skaičius apatinėje eilėje yra didesnis viena lakštu (Fig. 11). Su kiekvienu dėžutės 8 pasukimu 180º apie simetrijos skersinę ašį, viena kortelė 12 iš apatinės dalies perkeliama į viršutinę dalį, tuo tarpu kortelių 12 apatinė ir viršutinė eilės keičia vietas (Fig. 11-16). Dėžutė (-ės) 8 gali būti sukama (-os) rėmo 5 angoje apie skersinę ir išilginę simetrijos ašis (Fig. 17). Siekiant pasukti dėžutę 8 180º, mes laikome rėmą 5 viena ranka ir stumiame dėžutę iš priekinės pusės kita ranka iškyšos 9 plote. Stumiant horizontali arba vertikali iškyšų 9 pora išeina iš stovo 6 horizontalių arba vertikalių aklinų skylių 7 (Fig. 17). Tuomet mes toliau sukame dėžutes 8 tol, kol iškyšos 7 pasiekia priešingą angos 6 pusę. Tada vėl laikydami rėmą 5 viena ranka, kita ranka stumiame dėžutę 8 iškyšų 7 plote tam, kad iškyša 7 įeitų į angos 6 akliną skylę 7 (Fig. 17-18).
[0033] Nejudamoje padėtyje dėžutės 8 užima vertikalią padėtį rėme 5, o rėmas 5 užima vertikalią padėtį stove 1 (Fig. 18).
[0034] Siekiant, kad įrenginys veiktų, dėžutė 8 arba rėmas 5 sukamas 180º apie skersinę arba išilginę simetrijos ašis (Fig. 5, 6 ir 7). Čia, sukant dėžutę 8 apie simetrijos išilginę ašį, kortelių 12 priekinė ir užpakalinė pusės keičia vietas, o sukant dėžutę apie simetrijos skersinę ašį, viena kortelė 12 iš apatinės dalies perkeliama į viršutinę dalį, apatinė ir viršutinė kortelių 12 eilės keičia vietas (Fig. 11 ir Fig. 17). Sukant rėmą 5 apie simetrijos vertikaliąją ašį, visų dėžučių 8 kortelių 12 priekinės ir užpakalinės pusės keičia vietas tuo pačiu metu, o sukant rėmą 5 apie simetrijos horizontaliąją ašį, viena kortelė 12 visose dėžutėse perkeliama iš apatinės dalies į viršutinė dalį, apatinė ir viršutinė kortelių 12 eilės keičia vietas (Fig. 5, 6, 11-16).
[0035] Lakštai ir įrenginio dėžučių vidinis paviršius yra glotniai nulakuoti arba laminuoti.
[0036] Žaidėjas (žaidėjai) turi rasti bendrus pažymius trimis įrenginio kryptimis (horizontaliai, vertikaliai arba įstrižai) (Fig. 19), jei lakštuose pavaizduoti piešiniai (gyvūnai, augalai ir pan.); jis turi surinkti daugiausia taškų, jei lakštuose užrašyti skaičiai, turi surinkti žodžius iš raidžių, jei lakštuose užrašytos raidės, ir panašiai.
Intelektualus žaidimas, kuris atliktas rėmo, įstatyto į stovą, forma, kuriame rėmas pritvirtintas ant stovo ir turi galimybę suktis apie išilginę ašį, lakštai dėžutėje išdėstyti dviem eilėmis, lakštų skaičius apatinėje eilėje yra vienu lakštu didesnis, besiskiriantis tuo, kad stovas turi stačiakampio rėmo formą, aklinos skylės padarytos stovo vidinės pusės paviršiuose centre, iškyšos padarytos rėmo šoniniuose paviršiuose centre, rėmas turi aštuonias stačiakampes angas, aklinos skylės padarytos angų vidinės pusės paviršiuose centre, rėmas padarytas su galimybe įstatyti angas į stovo aklinas skyles, į rėmo stačiakampes angas įstatytos dėžutės, padarytos rėmelio formos su skaidriomis plokštelėmis, pritvirtintomis prie šoninių paviršių, o iškyšos padarytos ant dėžutės išorinio šono paviršių centre su galimybe įstatyti jas į aklinas skyles, padarytas stačiakampių angų centre.
