[LT] Išradimas priklauso vandens apdorojimo sričiai.@Aeravimo įrenginys susideda iš elektrinio vandens siurblio (1), sujungto su lenktu standžiu maitinimo vamzdžiu (2), kuris kiaurai pervertas per rutulioformos pontoną (3) ir prijungtas prie keturšakio (6) angos (6a). Prie keturšakio (6) angų (6b,6c) prijungtas standus žiedinis aeratorius (7), turintis kiaurymes (8), o prie angos (6d) prijungtas tūtosformos išleidžiamasis antgalis (9), kuris yra pakreiptas kampu į rutulio formos pontoną (3). Elektrinis vandens siurblys (1) papildomai pritvirtintas prie stromavimo priemonės (10), kuri prijungta prie nešiojimo - tvirtinimo priemonės (11).
[EN] The invention relates to water treatment. An aerating device comprises a water-jet pump (1) connected to a bent rigid feeding tube (2) which is through a ball-shaped pontoon (3) transfixed and to the hole (6a) of a four-finger (6) connected. A rigid ring aerator (7) with holes (8) is connected to the holes (6b,6c) of the four-finger (6), a nozzle-shaped outlet tip (9) is connected to a hole (6d) and turned to the ball-shaped pontoon (3). The water-jet pump (1) is fixed to a stream device (10) which is connected to a carrying-fixing device (11).
[0001] Tokiu aeravimo įrenginių žinomi įvairūs variantai, iš kurių reikėtų išskirti paviršinį aeratorių aprašyta SU autorinio liudijimo Nr. 1587018 aprašyme.
[0002] Paviršinis aeratorius susideda iš pontono ant kurio sumontuoti elektros varikliai, kurie kinematiškai per dantratį sujungti su pakreiptais kampu žiediniais aeratoriais turinčiais lopetėlias. Šis paviršinis aeratorius dirba šiuo būdu. Sukamieji momentai nuo elektros variklio perduodami dantračiui, o per jį žiediniam aeratoriui, kuris pradeda suktis aplink savo ašį. Pritvirtintos lopetėlės sukasi kartu su žiediniu aeratoriumi, o leisdamosios į vandenį maišo jį ir taip sodrina vandenį deguonimi.
[0003] Šis įrenginys sudėtingos konstrukcijos, o lopetėlėmis vandens prisodrinimas deguonimi neefektyvus.
[0004] Šį trūkumą išsprendžia aeravimo įrenginys, kuris susideda iš elektrinio vandens siurblio sujungtas su standžių maitinimo vamzdžiu, kuris per rutulio formos pontono apatinę angą pervertas kiaurai ir per rutulio formos pontono viršutinę angą išvestas ir užlenktas prijungtas prie keturšakio angos, prie
[0005] dviejų kitų keturšakio angų prijungtas standus žiedinis aeratorius su kiaurymėm, kuris chorizontaliai apjuosia rutulio formos pontoną per visą jo perimetrą,
[0006] o prie keturšakio ketvirtos angos prijungtas tūtos formos išleidžiamasis antgalis kampu pakreiptas į rutulio formos pontono paviršių. Siurblys papildomai pritvirtintas prie stropavimo priemonės, kuri perverta per pontono angas ir prijungta prie nešiojimo tvirtinimo priemonės.

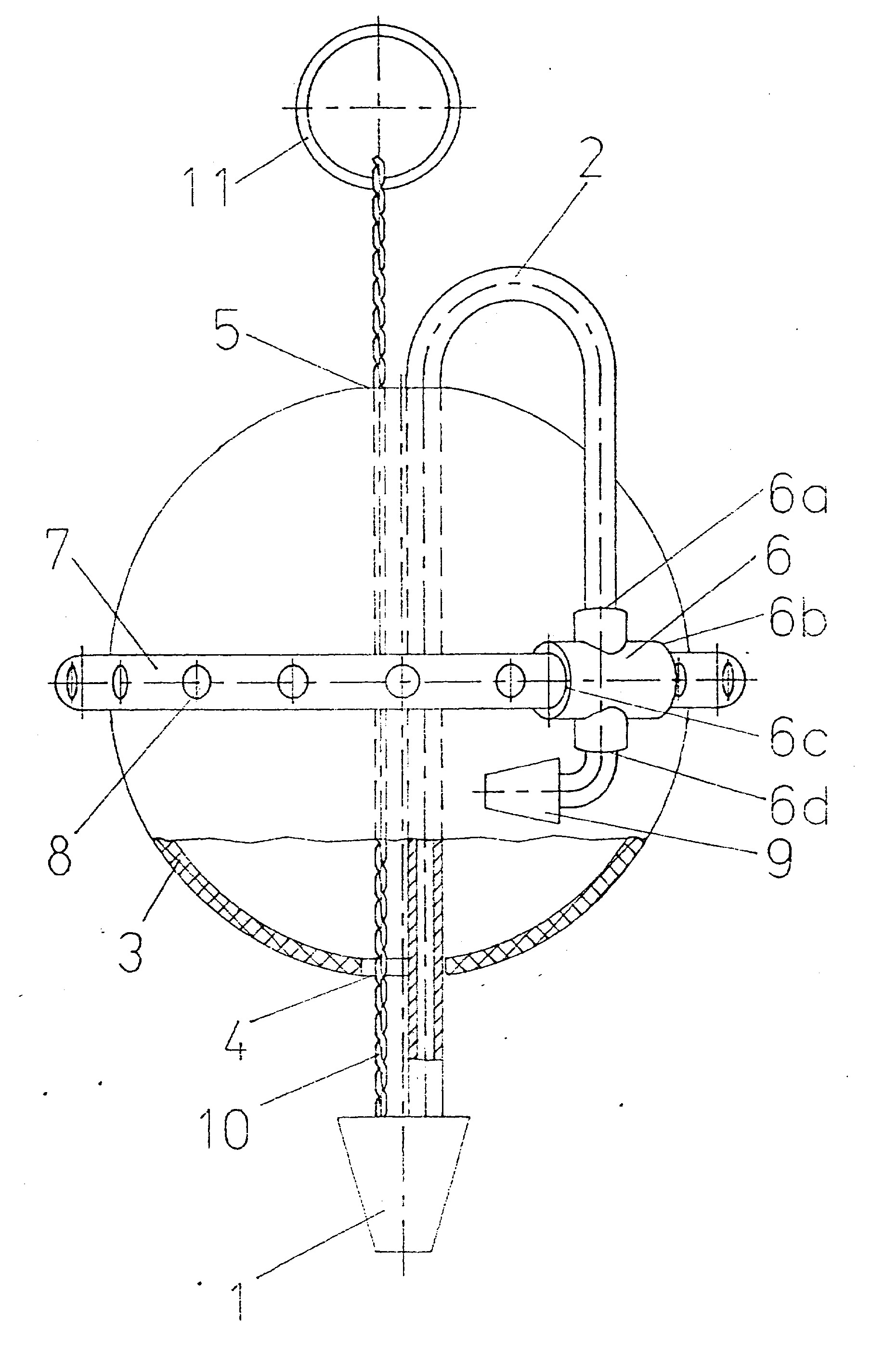

[0007] Tolimesniam pateikiamo aeravimo įrenginio aprašymo paaiškinimui pridedamas brėžinys, bendras vaizdas.
[0008] Aeravimo įrenginys susideda iš elektrinio vandens siurblio (1), kuris sujungtas standžių maitinimo vamzdžiu (2), kuris per rutulio formos pontono (3) apatinę angą (4) pervertas kiaurai ir per viršutinę angą (5) išvestas ir užlenktas prijungtas prie keturšakio (6) angos(6a). Prie keturšakio (6) angų (6b,6c) prijungtas žiedinis aeratorius (7) su kiaurymėm (8), kuris chorizontaliai apjuosia rutulio formos pontoną per visą jo perimetrą. Prie keturšakio (6) ketvirtos angos (6d) prijungtas tūtos formos pakreiptas kampu išleidžiamasis antgalis (9). Elektrinis vandens siurblys (1) papildomai pritvirtintas stropavimo priemone (10) prie nešiojimo
[0009] Šis aeravimo įrenginys dirba šiuo būdu. Įrenginys patalpinamas vandens telkinyje, žiemos metu
[0010] properšoje. Įjungiamas elektrinis vandens siurblys ( 1), vanduo maitinimo vamzdžiu ( 2) patenka į keturšakį
[0011] ( 6) iš kur į žiedinį aeratorių ( 7), o per kiaurymes ( 8) čiurkšlėmis išteka ir susimaišęs su atmosferos oru krenta į telkinį. Vanduo tuo pačiu metu išteka ir per tūtos formos išleidžiamąjį antgalį ( 9), stumia aeratorių ( 7) su keturšakiu ( 6), priversdamas juos suktis aplink rutulio formos pontoną (. 3). Vyksta papildomas vandens maišymas, kas padidina galimybes dar daugiau vandeniui prisisodrinti deguonimi, o telkinio properšai žiemos metu neužšalti.
[0012] Šis aeravimo įrenginys labai paprastos konstrukcijos, nedidelių gabaritų, patikimas naudojimu.
1. Aeravimo įrenginys susidedantis iš pontono ant kurio sumontuotas energetinis maitinimo šaltinis, sujungtas su žiediniu aeratoriumi turinčiu antgalius, besiskiriantis tuo, kad vandens siurblys (1) sujungtas su standžių maitinimo vamzdžiu (2), kuris per rutulio formos pontono (3) apatinę angą (4) pervertas kiaurai ir per rutulio formos pontono (3) viršutinę angą (5) išvestas ir užlenktas prijungtas prie keturšakio (6) angos (6a), o prie dviejų kitų keturšakio (6) angų (6b,6c) prijungtas standus žiedinis aeratorius (7) su kiaurymėm (8), kuris chorizontaliai apjuosia rutulio formos pontoną (3) per visą jo perimetrą, o prie keturšakio (6) ketvirtos angos (6d) prijungtas išleidžiamasis antgalis (9) kampu pakreiptas į rutulio formos pontono (3) paviršių.
2. Aeravimo įrenginys pagal punktą 1, besiskiriantis tuo, kad išleidžiamasis antgalis (9) yra tūtos formos.
3. Aeravimo įrenginys pagal punktą 1 besiskiriantis tuo, kad vandens siurblys (1) pritvirtintas stromavimo priemone (10), kuri taip pat kiaurai išvestas per rutulio formos pontono (3) angas (4,5) ir prijungta prie nešiojimo - tvirtinimo priemonės (11).
4. Aeravimo įrenginys pagal punktus 1, 3, besiskiriantis tuo, kad vandens siurblys gali būti elektrinis.
