[LT] Išradimas priklauso žemės ūkio technikai. Išradimo tikslas - užtikrinti kokybišką, pilną ir efektyvų kūlimo procesą bei pagerinti kūlimo proceso sąlygas. Išradimo tikslui pasiekti grūdinių kultūrų kūlimo aparate pobūgnio plokštuma įgaubta taip, kad sudaromas tarpas (3) tarp kūlimo aparato būgno (1) ir pobūgnio per visą pobūgnio ilgį nuo pobūgnio pradžios iki galo būtų tolygiai mažėjantis ir tiesiai proporcingas kūlimo aparato būgno pasisukimo kampui (fi).
[EN] The invention belongs to agricultural machinery. The aim of the invention: to ensure a qualitative, complete and efficient threshing process and to improve the conditions of the threshing process. In order to achieve the aim of the invention, the plane of the concave (2) in the threshing machine is incurved in such a way that the gap (3) between the threshing drum (1) and concave remains evenly decreasing over the entire length of the concave, from its beginning to its end and is directly proportional to the drum rotation angle (fi).
[0001] Išradimas priklauso žemės ūkio technikai, būtent grūdinių kultūrų kūlimo aparatų mechanizmams.
[0002] Žinomas kūlimo aparate, aprašytame RU patente Nr. 2119280, TPKK: A 01 F 7/06, A 01 F 29/00, publ. 1998 m.), grotelinis, cilindrinę dalį turintis pobūgnis su pjaunančiomis plokštelėmis, sudarytas iš viršutinės ir apatinės dalių bei mechanizmo, galinčio keisti vienodo tarpo tarp būgno ir pobūgnio dydį.
[0003] Žinomas techninis sprendimas neužtikrina pilno žemės ūkio augalų – grūdinių kultūrų iškūlimo.
[0004] Išradimo tikslas - užtikrinti kokybišką, pilną ir efektyvų kūlimo procesą bei pagerinti kūlimo proceso sąlygas.
[0005] Išradimo tikslui pasiekti grūdinių kultūrų kūlimo aparate pobūgnio plokštuma įgaubta taip, kad sudaromas tarpas tarp kūlimo aparato būgno ir pobūgnio per visą pobūgnio ilgį nuo pobūgnio pradžios iki galo būtų tolygiai mažėjantis ir tiesiai proporcingas kūlimo aparato būgno pasisukimo kampui. Be to, pobūgnio įgaubtos plokštumos profilis nustatytas atliekant paskaičiavimus pagal sekančias formules:
[0006] Rpb(φ)=Rb+Δ(0)+k(φ – φ(0)),
[0007] kur Rpb - atkarpos OA ilgis
[0008] Rb - būgno spindulys
[0009] Δ(0) - Rb ir Rpb skirtumas
[0010] k - pobūgnio plokštumos profilio kitimo koeficientas apsprendžiantis tarpo tarp būgno ir pobūgnio pokytį kampo matavimo vienetui
[0011] φ - būgno pasisukimo kampas, φ(0), kai Δ(0)
[0012] k=Δ( φ)-Δ(0):φ,
[0013] Xpb(φ)=Rpb(φ)·cos(φ), kai 0<φ<2 rad
[0014] Ypb(φ)=Rpb(φ)·sin(φ), kai 0<φ<2 rad,
[0015] kur X, Y pobūgnio profilio taškų koordinatės.

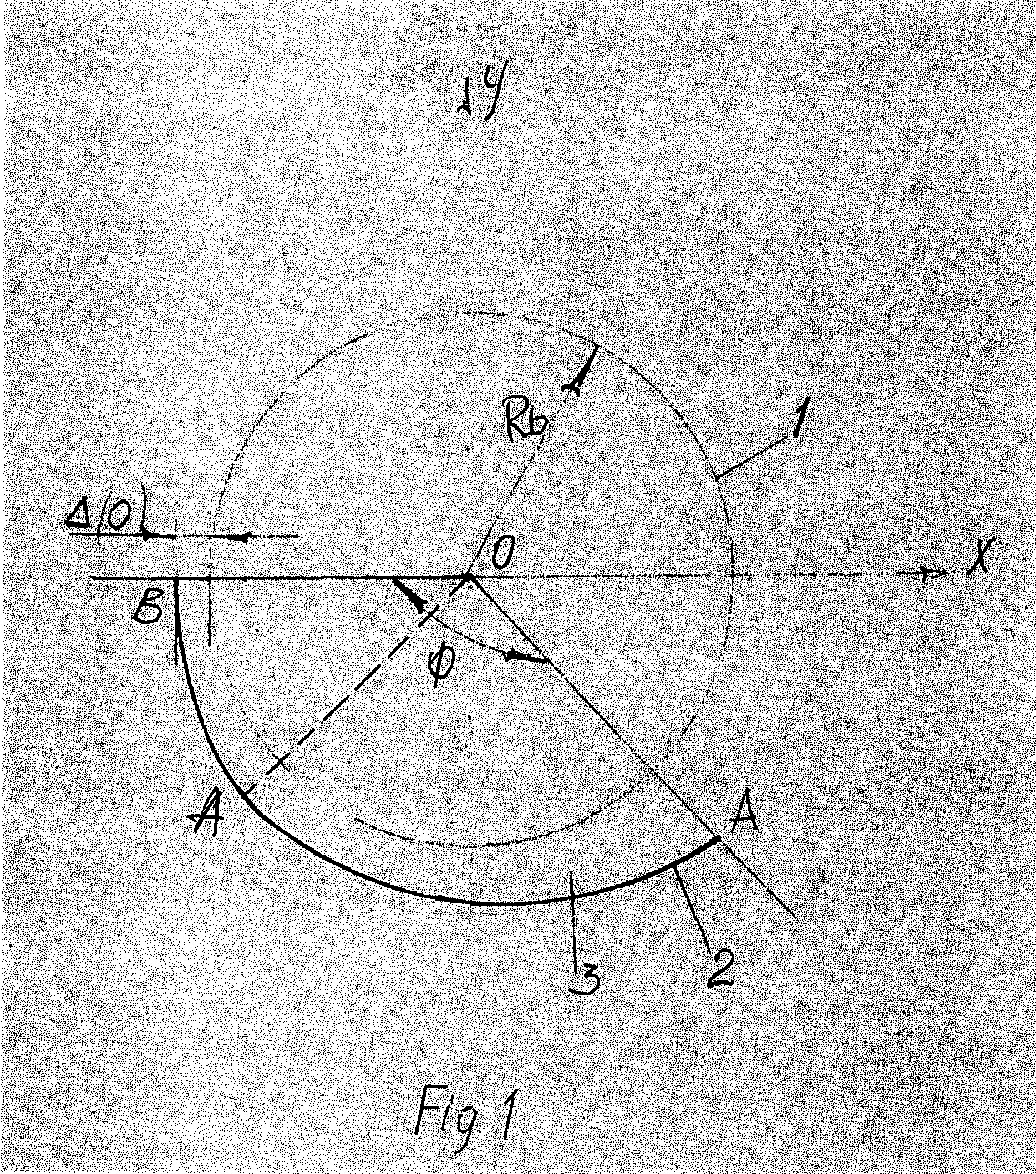

[0016] Išradimas iliustruojamas schema (žr. Fig. 1), kur 1 – kūlimo aparato būgnas, 2 – kūlimo aparato pobūgnio įgaubtos plokštumos profilis, 3 - tarpas tarp būgno ir pobūgnio.
[0017] Brėžinyje koordinačių sistemoje (X; Y) schematiškai pavaizduotas kūlimo aparato būgnas 1 ir jį gaubiančio pobūgnio profilis 2 bei tarpas tarp jų 3. Kad kūlimo procesas būtų kokybiškas, pilnas, svarbu nustatyti, koks turi būti pobūgnio įgaubtos plokštumos profilis ir tuo pačiu plokštumos įgaubimas, kad tarp būgno ir pobūgnio susidarytų optimalus tarpas, nuo kurio priklauso grūdinių kultūrų iškūlimas. Žinoma, kad esant vienodam tarpui tarp būgno ir pobūgnio, kai pobūgnio plokštumos profilis yra apskritimo lankas, nevyksta pilnas grūdinių kultūrų iškūlimas. Todėl buvo atlikti bandymai ir paskaičiavimai pagal žemiau pateikiamas formules, nustatant pobūgnio profilį 2 atžvilgiu būgno sukimosi ašies bei jo pasisukimo kampo φ. Nustatyta, kad tarpas 3 tarp būgno ir pobūgnio turi būti nuo būgno pradžios A iki pabaigos B tolygiai mažėjantis ir tiesiai proporcingas būgno pasisukimo kampui φ.
[0018] Rpb(φ)=Rb+Δ(0)+k(φ – φ(0))
[0019] k=Δ( φ)-Δ(0):φ
[0020] Xpb(φ)=Rpb(φ)·cos(φ), kai 0<φ<2 rad
[0021] Ypb(φ)=Rpb(φ)·sin(φ), kai 0<φ<2 rad,
[0022] Iš to seka išvada, kad pobūgnio plokštumos profilis neturi būti apskritimo lankas, o pobūgnio profilio taškai neturi būti vienodai nutolęs nuo būgno sukimosi ašies.
[0023] Kadangi kuliamos grūdinės kultūros skiriasi dydžiu, todėl, kad kūlimo procesas būtų pilnas, kokybiškas ir be nuostolių, konkrečiu atveju atliekami reikalingi paskaičiavimai pagal pateiktas formules.
[0024] Pareikštas techninis sprendimas sudaro galimybę užtikrinti kokybišką, pilną grūdinių kultūrų iškūlimą, todėl nesusidaro javapjūtės nuostoliai ir išlaidos.
1. Grūdinių kultūrų kūlimo aparato pobūgnis, sudarytas iš įgaubtos plokštumos ir kūlimo elementų, b e s i s k i r i a n t i s tuo, kad pobūgnio plokštuma įgaubta taip, kad sudaromas tarpas tarp kūlimo aparato būgno ir pobūgnio per visą pobūgnio ilgį nuo pobūgnio pradžios iki galo būtų tolygiai mažėjantis ir tiesiai proporcingas kūlimo aparato būgno pasisukimo kampui φ.
2. Grūdinių kultūrų kūlimo aparato pobūgnis pagal 1 punktą b e s i s k i r i a n t i s tuo, kad pobūgnio įgaubtos plokštumos profilis nustatytas atliekant paskaičiavimus pagal sekančias formules:
Rpb(φ)=Rb+Δ(0)+k(φ – φ(0)),
kur Rpb - atkarpos OA ilgis
Rb - būgno spindulys
Δ(0) - Rb ir Rpb skirtumas
k - pobūgnio plokštumos profilio kitimo koeficientas, apsprendžiantis tarpo tarp būgno ir pobūgnio pokytį kampo matavimo vienetui
φ - būgno pasisukimo kampas, φ(0), kai Δ(0)
k=Δ( φ)-Δ(0):φ,
Xpb(φ)=Rpb(φ)·cos(φ), kai 0<φ<2 rad
Ypb(φ)=Rpb(φ)·sin(φ), kai 0<φ<2 rad,
kur X, Y pobūgnio profilio taškų koordinatės.
