[LT] Šis išradimas yra susijęs su elektrinių neįgaliojo vežimėlių pavaros mechanizmų konstrukcija. Siūloma frikcinė pavara neįgaliojo vežimėliui, pasižyminti ypač paprasta konstrukcija. Tokia pavarą sudaro ant elektrinio variklio ašies pritvirtintas ritinėlis, kuris tvirtinimo mechanizmo pagalba prispaudžiamas prie vežimėlio rato padangos. Tokiu būdu elektrinio variklio galia tiesiogiai perduodama vežimėlio ratui. Maksimalus vežimėlio važiavimo greitis ir sukimo momentas nustatomas parenkant tinkamą variklio ritinėlio diametrą. Pilną vežimėlio pavarą sudaro du elektros varikliai, po vieną vienam ratui. Pavaros mechanizmas sukonstruotas taip, kad vartotojas pats gali jį sumontuoti prie aktyvaus tipo neįgaliojo vežimėlio ir yra jo priedas.
[EN] This invention relates to electric wheelchair power train construction. Proposed is a friction coupling of drive motor to wheelchair wheel with very simple construction. This coupling consists of an electric motor with roller fixed onto motor axle mounted so that roller is pressed against wheelchair wheel. In this way, electric motor power is transferred directly to the wheelchair wheel. The maximum speed and torque of the wheelchair is changed by selecting appropriate roll diameter. The full wheelchair drive train comprises two friction couplings, one per each wheel. Drive mechanism is designed so that the user can install it to the active type of wheelchair himself and mechanism serves as attachment to the wheelchair.
[0001] Technikos sritis
[0002] Šis išradimas yra susijęs su elektrinių neįgaliųjų vežimėlių elektrinės pavaros konstrukcija.
[0003] Technikos lygis
[0004] Daugelyje elektrinių neįgaliųjų vežimėlių naudojami tiesioginio galios perdavimo mechanizmai reduktoriumi sujungiantys elektros variklį su varomaisiais ratais. Tokiose konstrukcijose naudojami masyvūs elektros varikliai su metalo konstrukcijos pavaromis. Norint nuvykti didelius atstumus ( >1 km) vežimėliai naudoja masyvius akumuliatorius. Tipinio vežimėlio masė gerokai viršija 100 kg. Tokio tipo pavaros pavyzdžiu gali būti patente US 20050077790 A1 nurodyta konstrukcija.
[0005] Daugeliu atvejų didelė pavaros mechanizmo masė lemia didelią bendrą vežimėlio masę, kuri riboja naudotojo mobilumą dėl mažo vežimėlio manevringumo. Be to, didelė masė reikalauja pritaikytos transporto priemones vežimėlio transportavimui. Šiame patente siūloma ypatingai lengva frikcinė pavara montuojama kaip priedas prie aktyvaus tipo neįgaliojo vežimėlio. Siūloma konstrukcija užtikrina labai mažą vežimėlio masę bei didelį manevringumą.
[0006] Išradimo esmė
[0007] Šiuo išradimu siekiama sukurti ypatingai lengvą, užtikrinančią didelį manevringumą pavarą neįgaliojo vežimėliui. Išradimo esmė - sukurta frikcinė pavara. Tokią pavarą sudaro ant elektrinio variklio ašies pritvirtintas ritinėlis, kuris tvirtinimo mechanizmo pagalba prispaudžiamas prie vežimėlio rato padangos. Tokiu būdu elektrinio variklio galia tiesiogiai perduodama vežimėlio ratui. Ši konstrukcija leidžia atsisakyti sudėtingų galios perdavimo mechanizmų į ratą ir supaprastina visą pavarą iki vieno variklio (be reduktoriaus) vienam ratui. Ritinėlis, kuris tvirtinamas ant variklio ašies, pagamintas iš medžiagos, užtikrinančios gerą sukibimą su rato padanga, o jo skersmuo parenkamas taip, kad užtikrintų tinkamą sukimo momentą bei maksimalų vežimėlio greitį. Pilną vežimėlio pavarą sudaro du elektros varikliai, po vieną vienam ratui. Varikliai valdomi reversiniu srovės valdikliu, leidžiančiu nepriklausomai valdyti abiejų variklių galią bei sukimosi kryptį. Tokia komponuotė be įprasto judesio pirmyn, atgal ir posūkių leidžia daryti apsisukimus stovint vietoje ir apsisukti labai siaurose erdvėse. Vartotojas srovės valdiklį ir kartu visą vežimėlį valdo vairasvirtės arba panašaus manipuliatoriaus pagalba.
[0008] Pavaros mechanizmas sukonstruotas taip, kad neįgalusis pats gali jį sumontuoti prie aktyvaus tipo neįgaliojo vežimėlio ir yra jo priedas.
[0009] Tipinė tokio vežimėlio pavaros masė sudaro apie 8-9 kg, papildomai prie 9-12 kg aktyvaus tipo vežimėlio masės, tokiu būdu bendra masė sudaro apie 20 kg, o tai yra gerokai mažiau už įprasto elektrinio vežimėlio masę (paprastai >100 kg).
[0010] Frikcinės pavaros konstrukcijai reikia gerokai mažiau detalių lyginant su įprastų vežimėlių konstrukcijomis, todėl bendra kaina yra gerokai mažesnė.
[0011] Trumpas brėžinių figūrų aprašymas
[0012] Prie aprašymo pridedamuose brėžiniuose pavaizduota:

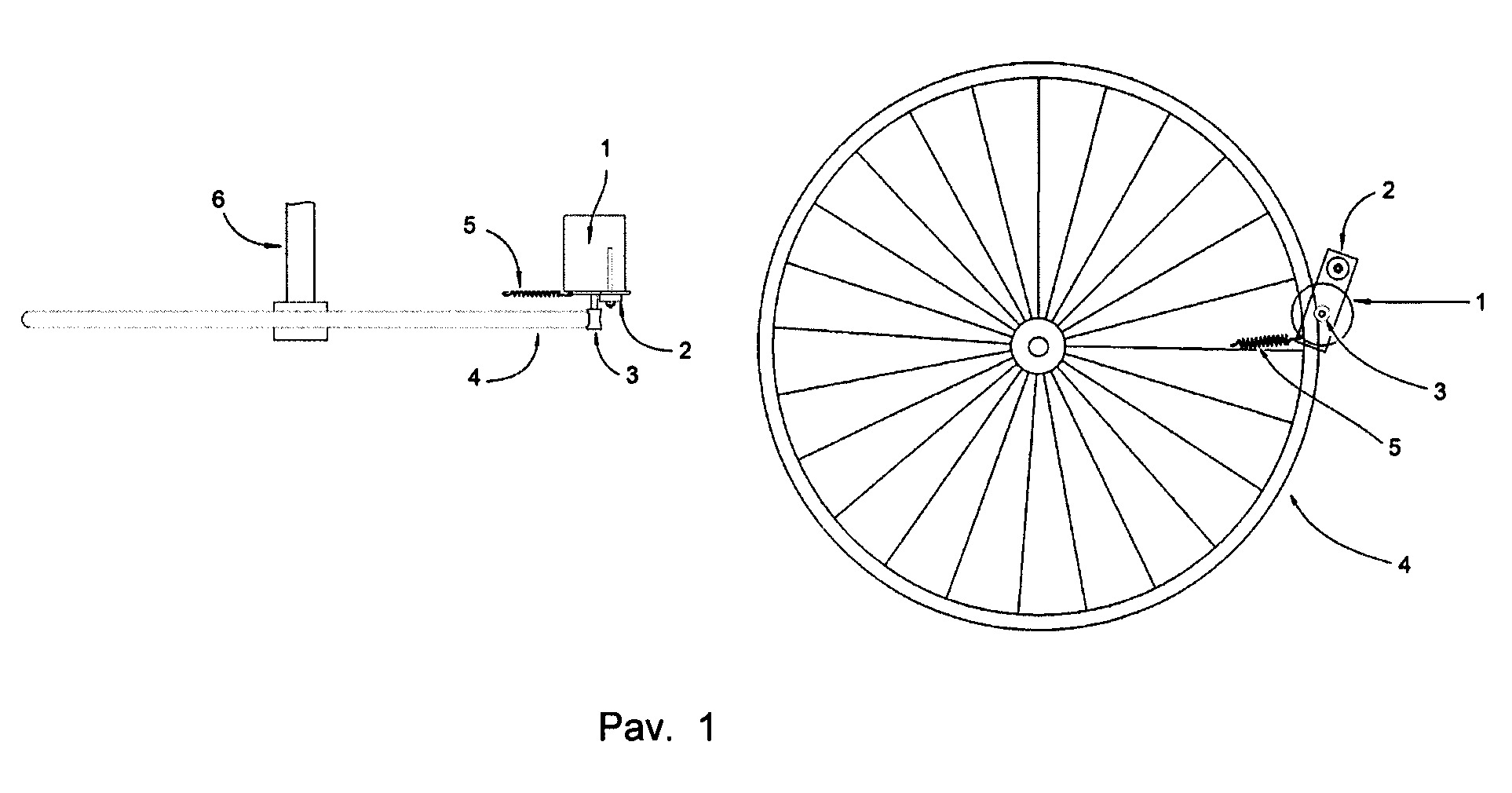

[0013] Pav. 1 Frikcinės pavaros konstrukcija.

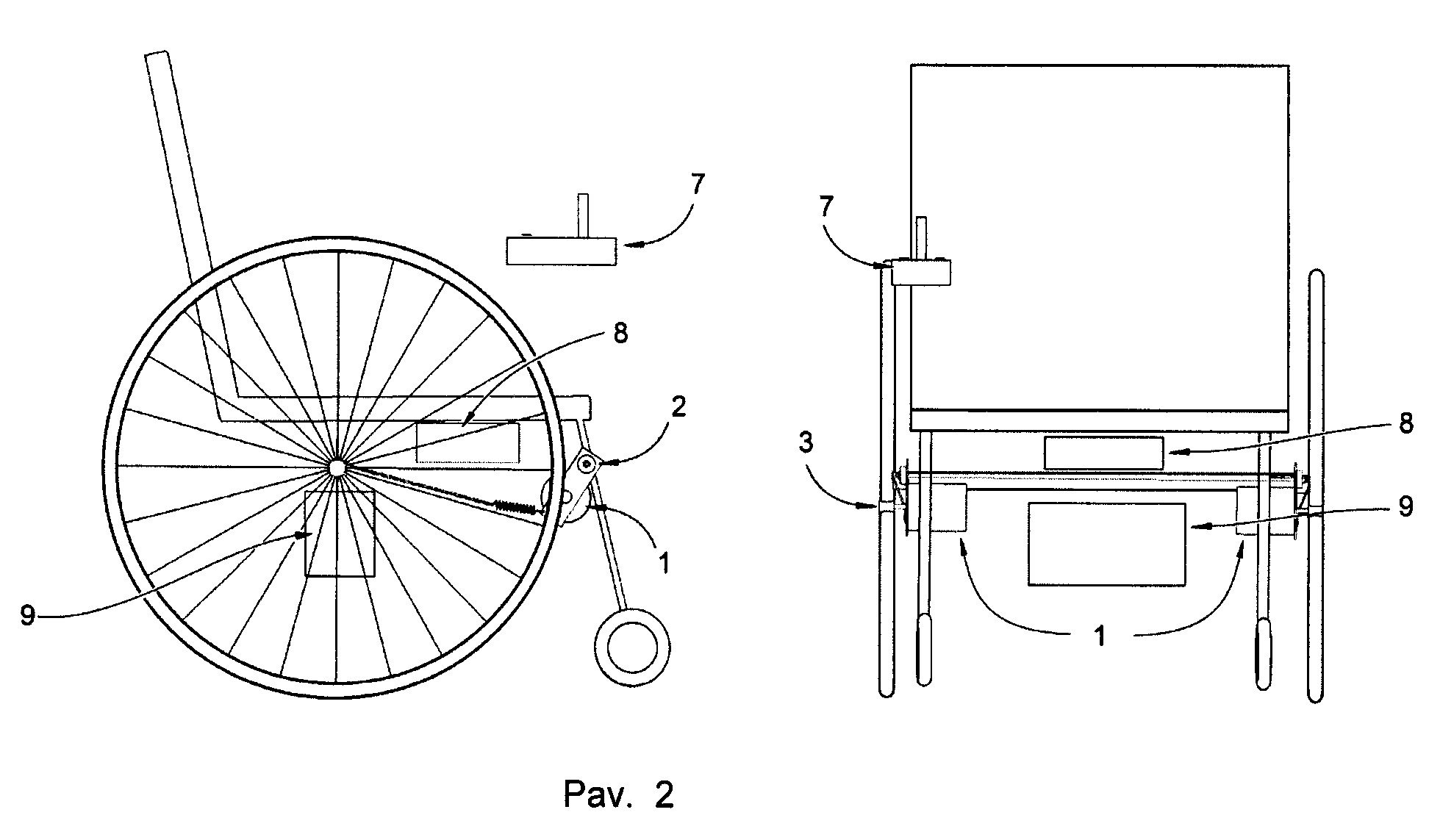

[0014] Pav. 2 Principinė neįgaliojo vežimėlio su frikcine pavara schema.
[0015] Frikcinė pavara sudaryta iš elektros variklio 1, pritvirtinto prie vežimėlio rėmo laikikliu 2. Ant variklio ašies pritvirtintas padangos formą atkartojantis pavaros ritinėlis 3. Ritinėlis 3 ir elektros variklis 3 prispaudžiami prie vežimėlio rato 4 spyruokliniu įtempėju 5, tokiu būdu elektros variklio galia frikciniu būdu perduodama vežimėlio ratui. Pagalbiniai ir valdymo elementai tvirtinami tam tikrose vežimėlio vietose: valdymo vairasvirtė 7, sumontuota patogioje vietoje porankyje, reversinis srovės valdiklis 8 – po sėdyne, akumuliatorius 9, tvirtinamas ant galinės vežimėlio ašies 6, taip nepakeičiant vežimėlio balanso.
[0016] Tinkamiausi įgyvendinimo variantai
[0017] Vienas iš galimų frikcinės pavaros įgyvendinimo variantų pateikiamas Pav. 1. Prie vežimėlio rėmo tvirtinamas metalinis strypas, prie kurio per guolines svirtis tvirtinami du 150 W, 24 V (gali būti ir kiti) elektros varikliai, kiekvienas prie skirtingų vežimėlio ratų. Variklis prie padangos prispaudžiamas spyruokliniu įtempėju. Kadangi teisingam pavaros veikimui užtikrinti svarbi tik variklio su ritinėliu prispaudimo jėga, variklio prispaudimo prie padangos konstrukcija gali būti ir kitokia. Varikliai prijungiami prie reversinio srovės valdiklio, sumontuoto patogioje vietoje ant vežimėlio rėmo. Maitinantis akumuliatorius tvirtinamas ant galinės vežimėlio ašies, taip nepakeičiant vežimėlio balanso, kuris yra labai svarbus vartotojui. Savo ruožtu srovės valdiklis sujungtas su vairasvirte, sumontuota vežimėlio porankyje.
1. Elektrinė pavara neįgaliojo vežimėliui susidedanti iš elektros variklio bei mechaninio reduktoriaus b e s i s k i r i a n t i tuo, kad reduktorių sudaro ant variklio ašies pritvirtintas ritinėlis prispaustas prie vežimėlio rato.
2. Elektrinė pavara neįgaliojo vežimėliui pagal 1 punktą b e s i s k i r i a n t i tuo, kad naudojamas frikcinis būdas perduoti elektros variklio galią į neįgaliojo vežimėlio ratus.
3. Elektrinė pavara neįgaliojo vežimėliui pagal 1 punktą b e s i s k i r i a n t i tuo, kad yra vartotojo montuojama prie standartinio aktyvaus tipo neįgaliojo vežimėlio ir yra jo priedas.
