[LT] Išradimas priklauso skysčių valymo įrenginiams.@Spiralinis filtro elementas sudarytas iš viršutinio (1) ir apatinio (2) dangtelių,tarp kurių įtvirtinta cilindrinė nerūdijančio plieno spiralė - filtruojanti dalis (3). Atstumas tarp spiralės vijų yra 0,010 - 0,5 mm. Viršutinėje spiralės (3) vijų dalyje yra iškilimai (4), išdėstyti vienas nuo kito 10 - 15 mm atstumu. Iškilimų (4) vertikalus pjūvis yra trikampio ar kvadrato, ar stačiakampio, ar trapecijos, ar sferos formos. Filtruojanti dalis (3) taip pat gali būti sudaryta iš dviejų cilindrinių nerūdijančio plieno spiralių, iš kurių viena patalpinta kitos viduje.
[EN] The invention relates to treatment of liquids. A filter's spiral element comprises upper (1) and lower (2) covers, between which a cylindric stainless steel spiral-filter part (3) is fixed. A distance between the windings of the spiral is 0.010-0.5 mm. Convexities (4) are disposed on the upper part of the spiral windings, a distance between them being 10-15 mm. The vertical section of the convexities (4) is triangle-, square-, rectangle-, trapezium- or sphere-shaped. The filter part (3) can also comprise two cylindric stainless steel spirals, one of which is contained inside another.
[0001] Išradimas priklauso skysčių valymo technologijai, o būtent skysčių valymo įrengimų filtro elementams, ir ga-li būti panaudotas įvairiose pramonės šakose.
[0002] Žinomi filtro elementai, pagaminti iš popieriaus, tekstilės medžiagų, smėlio, keramikos ir metalinio tinklo.
[0003] Žinomas filtro elementas, įrengtas skysčių valymo įrenginyje ir sudarytas iš pluoštinės medžiagos žgutų, kurių diametras 15-30 mm. (žr. SU patentą IT r. 1667895,
[0004] TPK B 01 D 24/CO, 1991).
[0005] Žinomas filtro elementas, sudarytas iš viršutinio ir apatinio dangtelių, tarp kurių viena virš kitos išdėsty-tos horizontalios pertvaros, kuriose yra tinklas. Pertvaros filtro elementą dalina į atskiras dalis, dangteliai ir horizontalios pertvaros tarpusavyje sujungti specia-liais elementais. Sekcijose tarp tinklo yra filtruojan-
[0006] ti medžiaga. Skystis pro angą viršutiniame dangtelyje patenka tarp horizontalių pertvarų, prasiskverbia pro filt-ruojančią medžiagą ir per angą apatiniame dangtelyje iš-teka išvalytas nuo mechaninių priemaišų, (žr. SU paten-
[0007] tą i'fr, 1529076, TPK B 01 D 24/00, 1991).
[0008] Liaudetis žinžmais filtrais yra nepatogu, kokybiškam skysčio valymui nuo mechaninių priemaišų dažnai reikia keisti filtravimo medžiagą,,
[0009] Išradimo tikslas - ilgaamžiškumo padidinimas ir eks-ploatacinių sąlygų pagerinimas.
[0010] Išradimo esmė'yra ta', kad spiralinio filtro elemento, susidedančio iš viršutinio ir apatinio dangtelių, filtruojančios dalies, filtruojanti dalis sudaryta iš vienos cilindrinės nerūdijančio plieno spiralės, tarp kurios vijų atstumas yra 0,010 - 0,5 rnm, be to, viršuti-nėje vijų dalyje yra iškilimai, išdėstyti vienas nuo ki-to 10 - 15 mm atstumu, kurių vertikalus pjūvis yra trikampio ar kvadrato, ar stačiakampio, ar trapecijos, ar
[0011] Išradimo esmė taip pat yra ta, kad spiralinio filtro elemento filtruojanti dalis sudaryta iš dviejų ci-lindrinių nerūdijančio plieno spiralių, iš kurių vie-

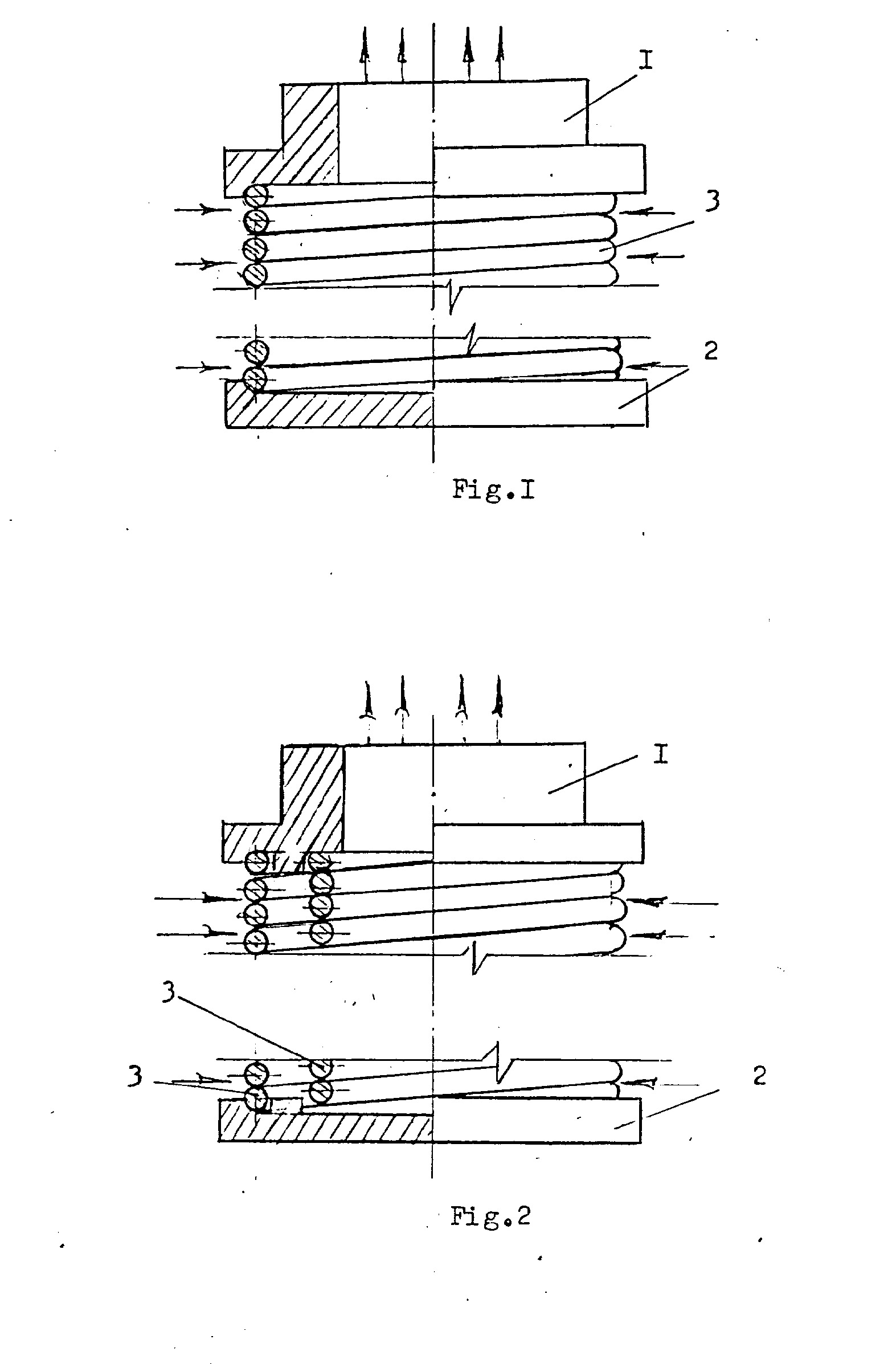

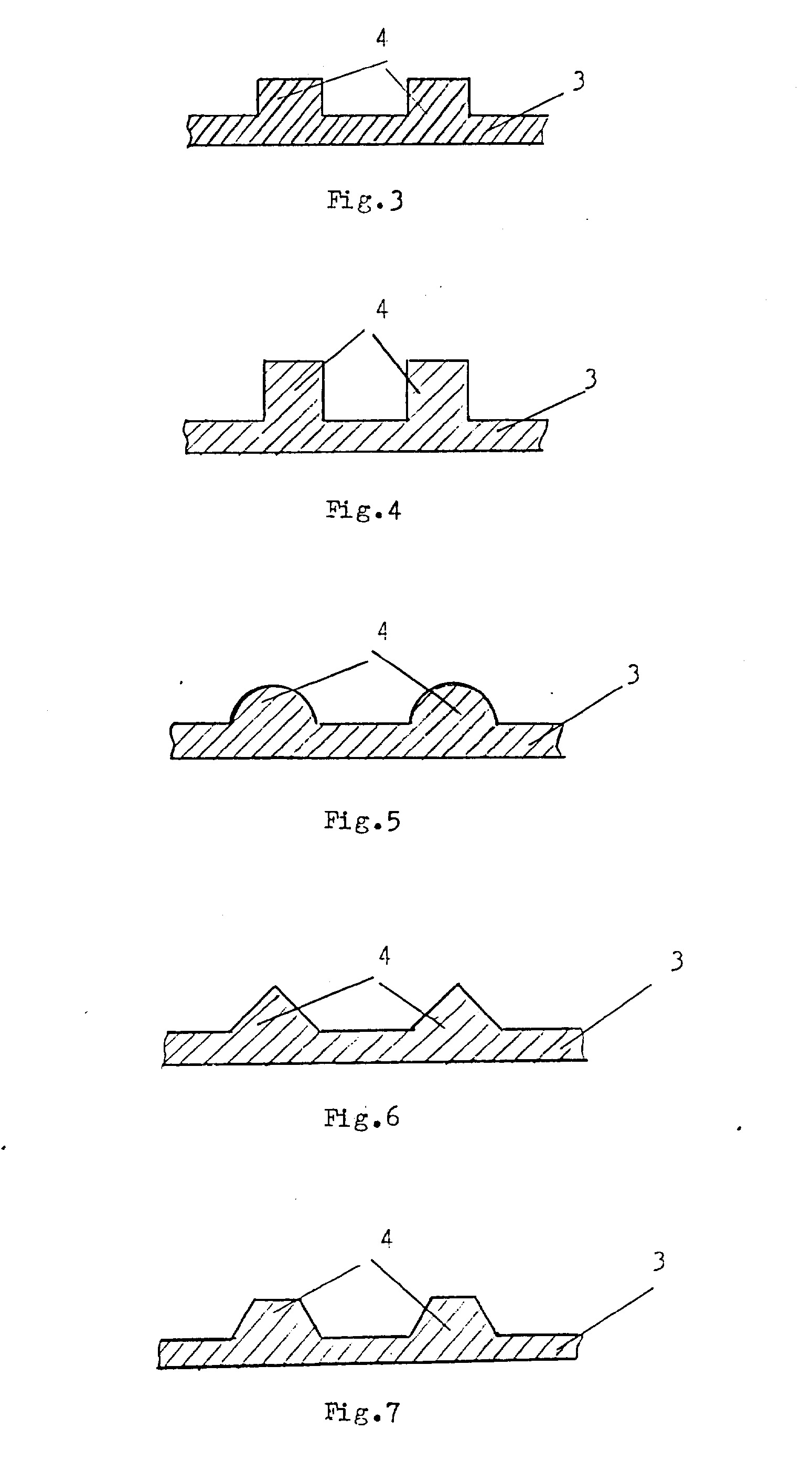

[0012] Fig.I - spiralinio filtro elemento, sudaryto iš vienos filtruojančios dalies, schema. Fig.2 - spiralinio filtro elemento, sudaryto iš dviejų filtruojančių dalių, schema. Fig„3 - 7 spiralinio filtro elemento vijos dalies su iškilimu vertikalus pjūvis.
[0013] iš viršutinio I ir apatinio 2 dangtelių, tarp kurių įtvirtinta cilindrinė nerūdijančio plieno spiralė - filtruojanti dalis 3. Atstumas tarp spiralės vijų yra 0,010 - 0,5 mm. Jis parenkamas priklausomai nuo filt-ruojamo skysčio rūšies ir mechaninių priemaišų dydžio„ Viršutinėje spiralės 3 vijų dalyje yra iškilimai 4
[0014] (žr0 Fig.3 - 7), išdėstyti vienas nuo kito 10 - 15 mm atstumu. Iškilimų 4 vertikalus pjūvis yra trikampio ar kvadrato, ar stačiakampio, ar trapecijos, ar sferos formos. Iškilimai 4 užtikrina fiksuotą atstumą tarp spiralės 3 vijų ir jas apsaugo nuo prasilenkimo.
[0015] Spiralinio filtro elemente (žr0 Fig.2) tar viršu-tinio I ir apatinio 2 dangtelių įtvirtintos dvi nerū-dijančio plieno spiralės 3, sustatytos viena į kitą. Išorinė filtruojanti dalis 3 skirta stambesnių mechani-nių priemaišų sulaikymui, vidinė - smulkesnių mechani-
[0016] Valomas skystis, veikiamas slėgio, skverbiasi pro tarpus, esančius tarp spiralės 3 vijų. Mechaninės prie-maišos, kurios yra didesnės už atstumą tarp vijų, ne-praeina pro x"iltruojančią dalį. Išvalytas skystis - filtratas, veikiamas slėgio, patenka į rinktuvą, spe-cialios paskirties talpą ar pas vartotoją. Skysčio skver-bimosi greitis per filtruojančią dalį priklauso nuo skysčio slėgio dydžio.
[0017] Pareiškiamas spiralinis filtro elementas turi eilę
[0018] privalumų, palyginus su žinomais. Panaudojant jį, gali-ma išvalyti skystį nuo įvairaus dydžio mechaninių prie-maišų. kokybišką skysčio išvalymą užtikrina fiksuotas
[0019] atstumas tarp spiralės vijų. Spiralinio filtro konstuk-cija yra ilgaamžė, kadangi jo dalys pagamintos iš nerū-dijančio plieno, ir tinkama daugkartiniam filtravimui. Be to, spiralinio filtro elemento eksploatacija yra pa-prasta, o valymo efektyvumas aukštas. Spiralinis filtro elementas lengvai išvalomas nuo susikaupusių jame mecha-ninių priemaišų.
1. Spiralinis filtro elementas, susidedantis iš viršutinio ir apatinio dangtelių, filtruojančios dalies, besiskiriantis tuo, kad filtruojanti dalis sudaryta iš vienos cilindrinės nerūdijan-čio plieno spiralės, tarp kurios vijų atstumas yra 0,010 - C,5 nrni, be to, viršutinėje vijų dalyje yra iš-kilimai, išdėstyti vienas nuo kito 10 - 15 mra atstumu, kurių vertikalus pjūvis yra trikampio ar kvadrato, ar stačiakampio, ar trapecijos, ar sferos formos.
2. Spiralinis filtro elementas pagal I punktą, besiskiriantis tuo, kad filtruojanti dalis sudaryta iš dviejų cilindrinių nerūdijančio plieno spiralių, iš kurių viena patalpinta kitos viduje.
