[LT] Išradimas skirtas elektrochemiškai anoduoto aliuminio oksido membranų, prisotintų LaNbO4 ir Ni medžiagomis, formavimui. Tokios membranos yra skirtos elektrinių ir katalitinių savybių pagerinimui katalitiniuose įrenginiuose naudojančius anodines struktūras. Šios membranos yra formuojamos dvilaipsniu anodavimo režimu, o prisotinimas LaNbO4 priemaišomis vyksta naudojant slėgių skirtumą tarp membranos viršutinės ir apatinės pusės bei lašinant LaNbO4 tirpalą ant viršutinės membranos pusės, Ni priemaišomis – membraną pamerkiant į vonelę su NiSO4 ar NiCl2 sočiaisiais tirpalais ir išlaikant tirpale tam tikrą laiką. Gaunamos membranos yra laidžios protonams ir katalitiškai aktyvios, bei turi ženkliai padidintą aktyvų paviršiaus plotą elektrocheminių įrenginių anoduose.
[EN] This invention is intended for preparing electrochemically anodized alumina membranes saturated with LaNbO4 and Ni materials. Such kind of membranes is designed to improve electrical and catalytic properties in catalytic devices using anode structures. These membranes are formed by two-degree anodizing mode; the saturation with LaNbO4 additive is performed by using a differential pressure between upper and lower surface of the membrane and by adding LaNbO4 solution drop-by-drop onto the upper surface of the membrane; saturation with Ni additive is performed by soaking membrane in a bath with saturated solution of NiSO4 or NiCl2 and maintaining in the solution for a certain period of time. The membrane obtained is conductive for protons and catalytically active also has significantly increased active surface area in anodes of electrochemical devices.
[0001] TECHNIKOS SRITIS
[0002] Išradimas yra priskiriamas elektrocheminių įrenginių anodų sričiai, o tiksliau yra susijęs su elektrocheminiu anodinio aliuminio oksido membranos gamybos būdu ir tokia membrana.
[0003] TECHNIKOS LYGIS
[0004] Prisotinant anoduotų membranų porų kanalus aktyviomis priemaišinėmis medžiagomis galima keisti elektrines ir katalitines membranų savybes. Šios savybės keičiamos norint padidinti aktyvų paviršiaus plotą elektrocheminių įrenginių anoduose.
[0005] Šiuo metu pasaulyje egzistuojantys pagrindiniai kuro elementų anodų formavimo būdai:
[0006] Aerozolių (purškimo) pirolizė. Šis būdas nereikalauja vakuumo, yra paprastas, greitas, pigus, galima suformuoti didelių matmenų anodus, todėl yra plačiai taikomas formuojant anodines medžiagas. Naudojant šį būdą, pradinės medžiagos junginys elektrostatiniu, ultragarso, pneumatiniu būdu paverčiamas aerozoliu ir yra purškiamas ant karšto padėklo, kur išgaruoja tirpiklis ir skyla pradiniai junginiai, susidarant kietajam anodo sluoksniui. Pagrindinis šio būdo trūkumas yra tai, kad purškiamas junginys pasiskirto netolygiai ir tai gali turėti įtakos elektrinėms anodo savybėms [1, 2].
[0007] Šilkografijos ir įdeginimo būdas. Paprasta ir ekonomiška plačiai naudojama anodų formavimo technologija. Pradinės medžiagos ir cheminių rišiklių junginys yra pernešamas ant padėklo specialiais tinkleliais, išdžiovinamas ir įdeginamas, kad susidarytų kietasis kristalinis anodas. Šilkografijoje naudojami rišikliai tam tikrais atvejais gali keisti suformuotų anodų savybes. Pagrindinis šios technologijos trūkumas yra tai, kad gaminamo anodo storis negali būti mažesnis negu 10 μm, todėl nėra tinkamas naudoti gaminant mažų dimensijų anodus [3].
[0008] Uždengimo būdas. Anodas su plastifikatoriais ir rišikliais formuojamas ant laikino padėklo ir danga yra formuojama užtepimo būdu. Norimas dangos storis gaunamas dangos perteklių pašalinant specializuota mentele. Ilgas proceso laikas, ilgas plastifikatorių ir rišiklių džiuvimo laikas, žemas mechaninis atsparumas yra pagrindiniai šio būdo trūkumai [4, 5, 6].
[0009] Kietosios fazės sintezė. Anodo pradinės medžiagos yra sumalamos iki norimo grūdelių dydžio, sumaišomos tarpusavyje ir įdeginamos. Pagrindiniai šios technologijos trūkumai yra žemas medžiagų grynumas, homogeniškumas ir netiksli stechiometrija [7].
[0010] Zolių gelių būdas. Zolių-gelių būde pradinėmis medžiagomis dažniausiai naudojami alkoksidai ar kiti junginiai, kuriems būdingos polikondensacijos ir polimerizacijos reakcijos. Pradinių medžiagų tirpale sudaromos sąlygos polikondensacijos/polimerizacijos procesams vykti, taip paprastas tirpalas paverčiamas zoliu. Zolis yra koloidinė kietųjų dalelių suspensija skystyje, kuri nesudaro ištisinės struktūros tirpale, o yra tolygiai pasiskirsčiusi tirpiklyje. Dalelėms jungiantis susidaro trimatis tinklas, kuris didina klampą tol, kol zolis virsta į gelį. Išdžiovinus ir įdeginus gelį yra gaunamas anodas. Galutinio produkto savybės (keramikos, kompozitų) priklauso nuo sudėtinių dalių, kurios savo ruožtu turi įtakos formavimo technologijai. Šis būdas leidžia gauti nano dydžio elementus. Pagrindinis šio būdo trūkumas yra didelė rišiklių ir plastifikatorių priemaišų koncentracija, dėl ko yra sunku kontroliuoti anodų stechiometriją ir elementinę sudėtį [8].
[0011] Be šių būdų taip pat yra ir kiti anodų formavimo būdai: tirpalų pirolizė, anodo formavimo iš skystos fazės būdas, atmosferinis plazmos purškimas, membranų cheminis ir fizinis formavimas iš garų fazės, žemo slėgio metalo lydinio įpurškimo būdas ir kt. [9, 10, 11, 12, 13, 14]. Šie būdai yra mažai tyrinėti arba neefektyvūs/neekonomiški.
[0012] JAV patentinėje paraiškoje Nr. 13/845,514 yra aprašomas anodinio aliuminio oksido nanoporėtos membranos, su į ją integruotais mikrokanalais gamybos būdas. Minėtos membranos formavimas apima dvilaipsnį anodavimą, membranos selektyvų ėsdinimą ir aliuminio atramų pritvirtinimą prie minėtos membranos. Šiuo būdu yra gaunami mikrokanalai, pagerinantys membranos mechaninį stabilumą ir leidžiantis sumažinti membranos storį iki nanometrų vertės. Tačiau minėtos membranos nėra prisotinamos katalitinėmis ir protoninio laidumo medžiagomis, dėl ko neturi katalitinių ir protoninio laidumo savybių.
[0013] Mokslinėje literatūroje [15] taip pat yra aprašomas anodinio aliuminio oksido membranų formavimo būdas dvilaipsnio elektrocheminio ėsdinimo režimo pagrindu, tačiau yra atskleidžiamas tik katalitinio sluoksnio gavimas, o ne viso anodo.
[0014] IŠRADIMO ESMĖ
[0015] Šio išradimo tikslas – pasiūlyti naują technologinį sprendimą, siekiant pagerinti elektrines ir katalitines membranų (anodų) savybes. Tai yra pasiekiama membranas gaminant dvilaipsniu anodavimo režimu ir prisotinant jas jonams laidžiomis bei katalitines savybes gerinančiomis medžiagomis.
[0016] BRĖŽINIŲ FIGŪRŲ APRAŠYMAS
[0017] Toliau išradimas bus aprašytas su nuoroda į jį paaiškinančius brėžinius, kuriuose:

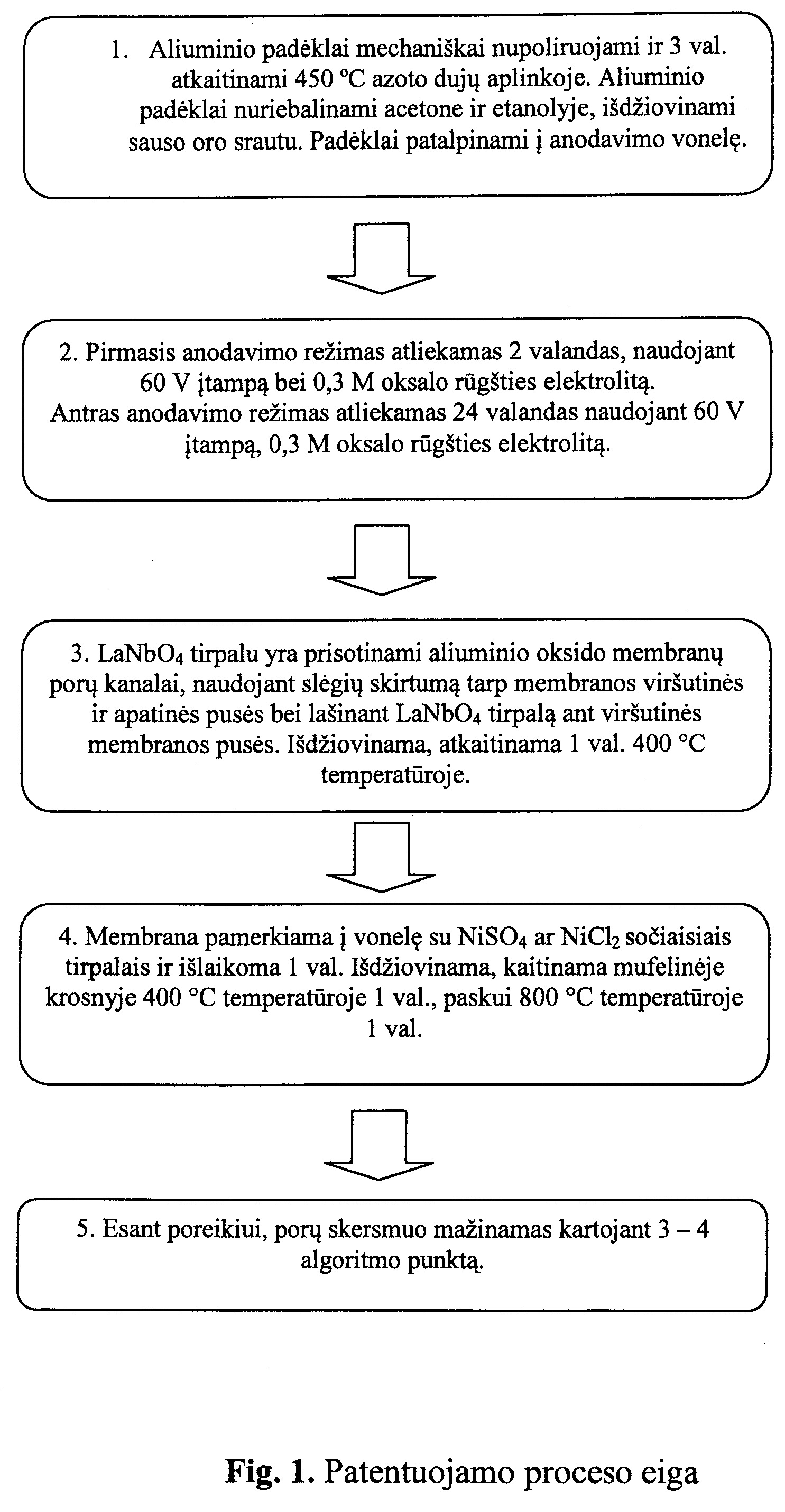

[0018] Fig. 1. yra pavaizduota membranų formavimo eigos principinė schema.

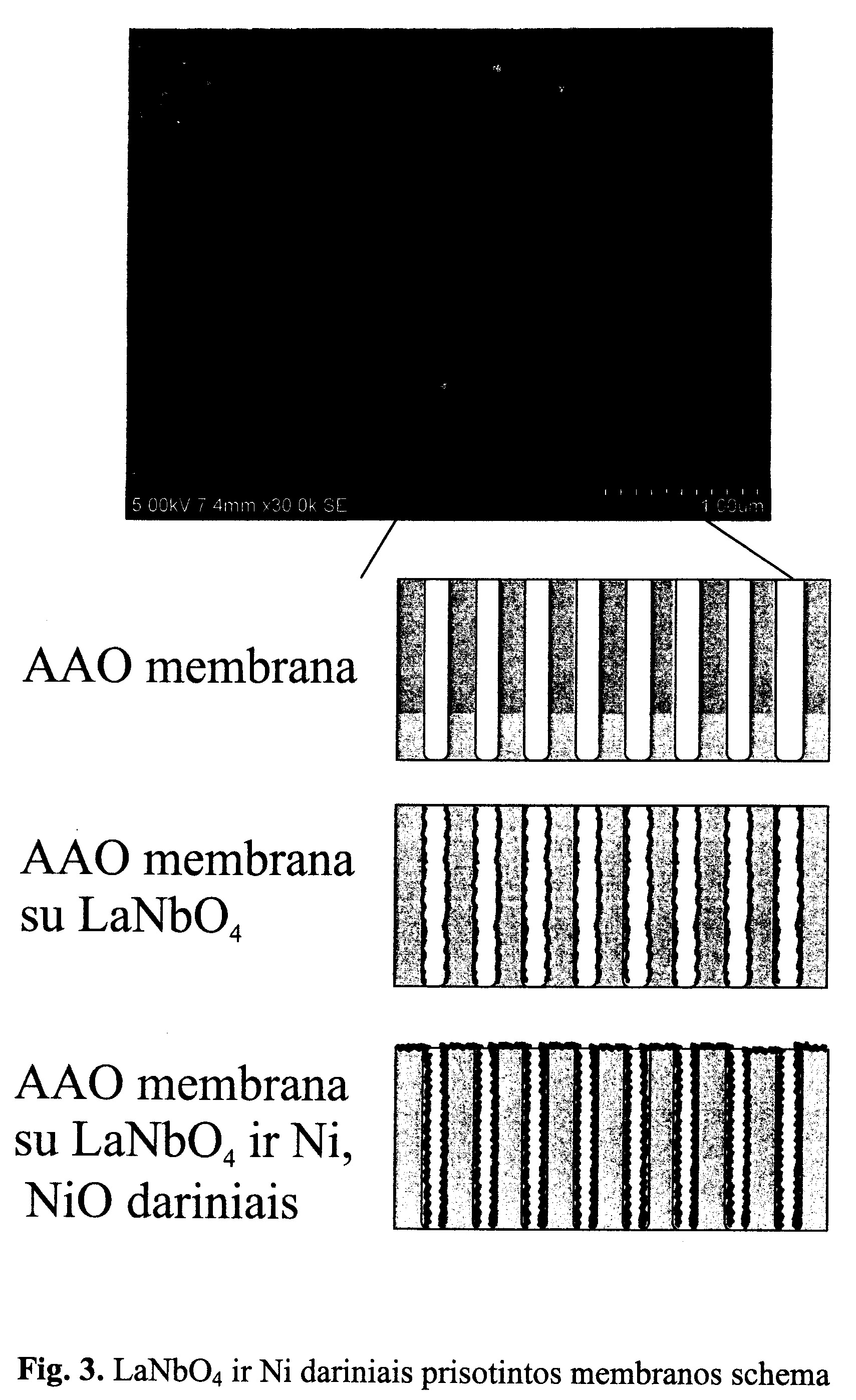

[0019] Fig. 2. yra pavaizduota neprisotinta membrana, tik LaNbO4 prisotinta membrana ir LaNbO4 ir Ni dariniais prisotintos membranos schema.
[0020] Išradimo realizavimo aprašymas

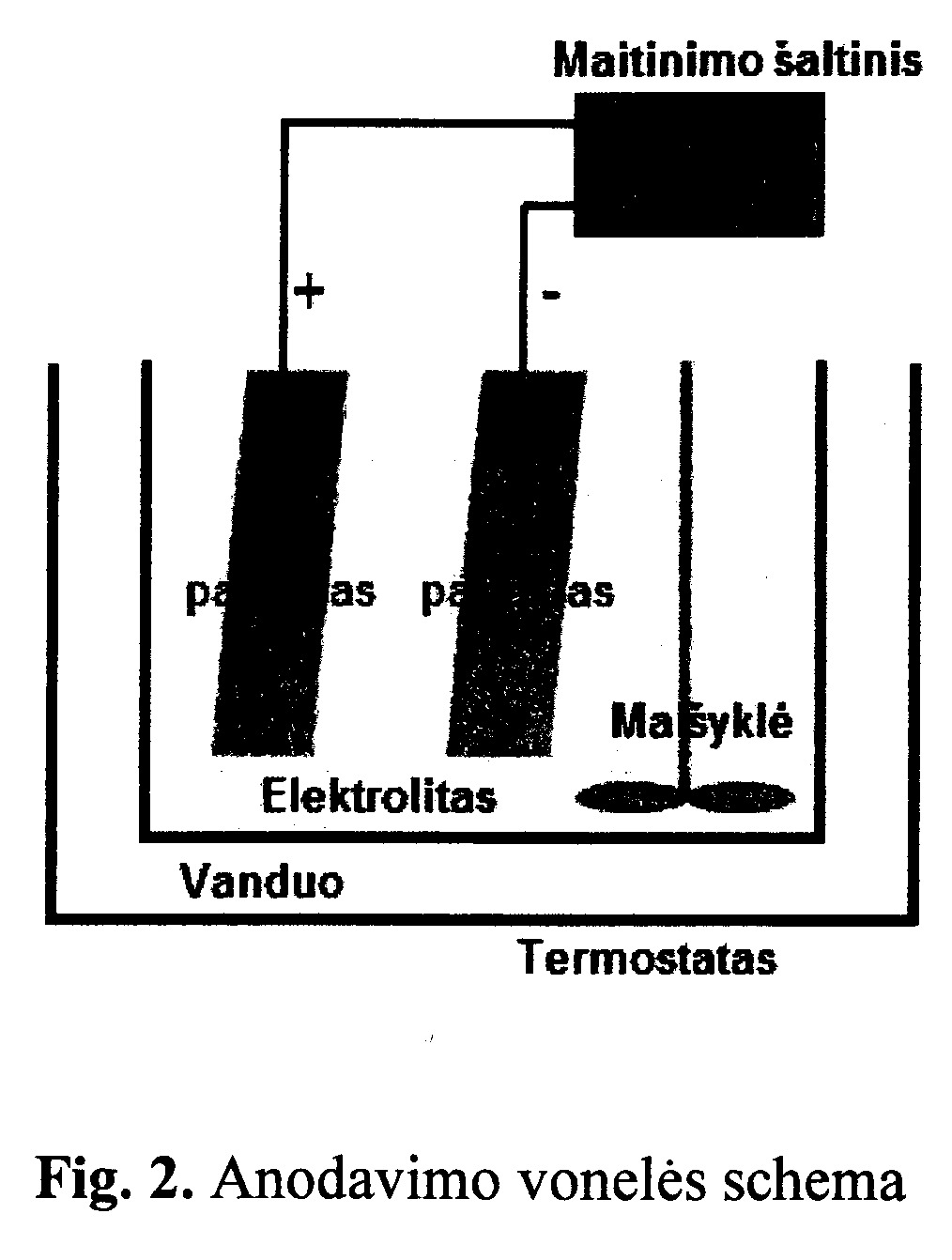

[0021] Figūroje 1 yra pavaizduota membranų formavimo eigos principinė schema, kurioje pirmame žingsnyje (1) anodinio aliuminio oksido (AAO) membranų (6) formavimui yra naudojamas dvilaipsnis elektrocheminio anodavimo režimas. Aliuminio padėklai mechaniškai nupoliruojami ir 3 val. atkaitinami 450 ºC azoto dujų aplinkoje (dujų greitis 30 ml/min), norint išvengti liekamųjų įtempių aliuminio padėkluose. Aliuminio padėklai nuriebalinami acetone ir etanolyje, išdžiovinami sauso oro srautu. Padėklai patalpinami į įprastinę anodavimo vonelę. Atstumas tarp elektrodų turi būti 40 mm, Pt elektrodo plotas – dvigubai didesnis negu anoduojamo aliuminio padėklo. Pirmasis anodavimo režimas atliekamas (2) 2 valandas, naudojant 60 V įtampą, 0,3 M oksalo rūgšties elektrolitą. Gautas aliuminio oksidas pašalinamas nuo aliuminio padėklo 6 wt% fosforo rūgšties ir 1,8 wt % chromo rūgšties tirpalu, membraną jame laikant 60 oC temperatūroje 120 minučių. Antras anodavimo režimas atliekamas 24 valandas naudojant 60 V įtampą tarp elektrodų, 0,3 M oksalo rūgšties elektrolitą. Elektrolitas yra maišomas mechanine maišykle arba paduodamas suspausto oro srautas į vonelės apačią (dugną).
[0022] Toliau, yra vykdomas prisotinimas (3) LaNbO4 tirpalu, suformuojant LaNbO4 sluoksnį (8) ant aliuminio oksido membranų (6) porų kanalų (7) sienų, naudojant slėgių skirtumą tarp membranos viršutinės ir apatinės pusės bei lašinant LaNbO4 tirpalą ant viršutinės membranos (6) pusės. LaNbO4 tirpalas yra gaminamas pirolizės būdu iš etanolio pirmtakų. Pirmtakų tirpalai ruošiami iš La(NO3)3 – 7,31 g + 7 ml etanolio ir niobio pentachlorido NbCl5 – 4,57 g + 6 ml etanolio. Tirpalai yra sumaišomi ir paruošiamas 50 ml tūrio bendras tirpalas. pH reguliuojamas amonio hidroksido NH4OH (25 %) ir HNO3 (65 %) tirpalu, siekiant išvengti nuosėdų susidarymo.
[0023] Jonams laidžios medžiagos prisotinimo kiekis priklauso nuo suformuotos aliuminio oksido membranos (6) absorbcinės talpos ir dažniausiai yra apie 50 – 60 ml/cm3. LaNbO4 prisotinta membrana yra iškaitinama mufelinėje krosnyje vieną valandą 400 °C temperatūroje ir ataušinama iki kambario temperatūros. Norint prisotinti (4) membranos porų kanalus katalitines savybes gerinančiomis priemaišomis, membrana pamerkiama į vonelę su NiSO4 ar NiCl2 sočiaisiais tirpalais ir išlaikoma joje 1 valandą. Išimta membrana išdžiovinama. Membrana (6) vėl kaitinama mufelinėje krosnyje 400 °C temperatūroje vieną valandą, paskui 800 °C temperatūroje vieną valandą. Tokiu būdu membranos porų kanaluose yra suformuojama dvisluoksnė danga (9): protonams laidus LaNbO4 sluoksnis ir katalitiškai aktyvus Ni – NiO junginių sluoksnis per visą membranos porų kanalų tūrį (Fig. 2). Taip gaunami tiesūs membranos (6) kanalai (7) yra apie 50 - 70 nm skersmens ir iki apie 250 µm ilgio.
[0024] Kartojant (5) technologinės sekos trečią ir ketvirtą žingsnius (3, 4), galima pasiekti norimą porų skersmenį ir dujų pralaidumą. Porų skersmuo ir dujų pralaidumas mažėja didinant žingsnių skaičių.
[0025] Cituojama Literatūra:
[0026] [1] B. W. Kwon, C. Ellefson, J. Breit, J. Kim, M. G. Norton, S. Ha, Molybdenum dioxide-based anode for solid oxide fuel cell applications, Journal of Power Sources, 2013, (243), p. 203-210.
[0027] [2] X. Li, Ch. Wang, Engineering nanostructured anodes via electrostatic spray deposition for high performance lithium ion battery application, Journal of Materials Chemistry A, 2013, (1), p. 165-182.
[0028] [3] M.R. Somalu, V. Yufit, N.P. Brandon, The effect of solids loading on the screen-printing and properties of nickel/scandia-stabilized-zirconia anodes for solid oxide fuel cells, International Journal of Hydrogen Energy, 2013, (38) p. 9500-9510.
[0029] [4] J. Myung, T. Shin, S.-D. Kim, H.-G. Park, J. Moon, S.-H. Hyun, Optimization of Ni–zirconia based anode support for robust and high-performance 5 × 5 cm2 sized SOFC via tape-casting/co-firing technique and nano-structured anode, International Journal of Hydrogen Energy, 2015, (40), p. 2792-2799.
[0030] [5] J. Gurauskis, C. Baudín, A.J. Sánchez-Herencia, Tape casting of Y-TZP with low binder content, Ceramics International, 2007, (33), p. 1099-1103.
[0031] [6] H. Huang, J. Lin, Y. Wang, S. Wang, C. Xia, C. Chen, Facile one-step forming of NiO and yttrium-stabilized zirconia composite anodes with straight open pores for planar solid oxide fuel cell using phase-inversion tape casting method, Journal of Power Sources, 2015, (274), p. 1114-1117.
[0032] [7] G. Abbas, R. Raza, M. A. Khan, I. Ahmad, M. A. Chaudhry, T. A. Sherazi, M. Mohsin, M. Ahmad, B. Zhu, Synthesize and characterization of nanocomposite anodes for low temperature solid oxide fuel cell, International Journal of Hydrogen Energy, 2015, (40), p. 891-897.
[0033] [8] S.-A. Hong, S. W. Nam, Application of sol-gel techniques in fabrication of fuel cells, Studies in Surface Science and Catalysis, 2006, (159), p. 79-84.
[0034] [9] Y Bai, J. Liu, H. Gao, C. Jin, Dip coating technique in fabrication of cone-shaped anode-supported solid oxide fuel cells, Journal of Alloys and Compounds, 2009, (480), p. 554-557.
[0035] [10] X. Xi, H. Abe, M. Naito, Effect of composition on microstructure and polarization resistance of solid oxide fuel cell anode Ni-YSZ composites made by co-precipitation, Ceramics International, 2014, (40), p. 16549-16555.
[0036] [11] Y.-C. Yang, Y.-C. Chen, Influences of the processes on the microstructures and properties of the plasma sprayed IT-SOFC anode, Journal of the European Ceramic Society, 2011, (31), p. 3109-3118.
[0037] [12] H. T. Kim, H.-I. Joh, S. H. Moon, Improved performance of PtRu/C prepared by selective deposition of Ru on Pt as an anode for a polymer electrolyte membrane fuel cell, Journal of Power Sources, 2010, (195), p. 1352-1358.
[0038] [13] S. K. Natarajan, J. Hamelin, High-performance anode for Polymer Electrolyte Membrane Fuel Cells by multiple-layer Pt sputter deposition, Journal of Power Sources, 2010, (22), p. 7574-7577.
[0039] [14] J. Xiao, W. Cai, J. Liu, M. Liu, A novel low-pressure injection molding technique for fabricating anode supported solid oxide fuel cells, International Journal of Hydrogen Energy, 2014, (39), p. 5105-5112.
[0040] [15] Loïc Assaud, Evans Monyoncho, Kristina Pitzschel, Anis Allagui, Matthieu Petit, Margrit Hanbücken, Elena A Baranova, Lionel Santinacci, 3D-nanoarchitectured Pd/Ni catalysts prepared by atomic layer deposition for the electrooxidation of formic acid, Beilstein J Nanotechnol 2014 12;5:162-72. Epub 2014 Feb 12.
1. Elektrocheminis anodinio aliuminio oksido membranų formavimo būdas naudojant dvilaipsnį anodavimą, b e s i s k i r i a n t i s tuo, kad papildomai apima daugiasluoksnės dangos suformavimo ant anodinio aliuminio oksido membranos porų kanalų paviršių žingsnį, kur pirmas sluoksnis yra protonų laidumą pagerinantis sluoksnis, o antras sluoksnis yra katalitiškai aktyvių junginių sluoksnis.
2. Būdas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad dvisluoksnės dangos suformavimas apima žingsnius:
a) aliuminio oksido membranų porų kanalų prisotinimą protonų laidumą pagerinančios medžiagos LaNbO4 tirpalu;
b) LaNbO4 prisotintos membranos iškaitinamą 400 °C temperatūroje 1 valandą ir ataušinama iki kambario temperatūros;
c) membranos patalpinimą į vonelę su su katalitiškai aktyviais NiSO4 ar NiCl2 sočiaisiais tirpalais ir išlaikymą joje 1 valandą;
d) membranos džiovinimą;
e) membranos pakartotiną kaitinimą 400 °C temperatūroje vieną valandą, paskui 800 °C temperatūroje vieną valandą.
3. Būdas pagal 1 arba 2 punktą, b e s i s k i r i a n t i s tuo, kad aliuminio oksido membranų porų kanalų prisotinimas LaNbO4 tirpalu yra atliekamas naudojant slėgių skirtumą tarp membranos viršutinės ir apatinės pusės bei lašinant LaNbO4 tirpalą ant viršutinės membranos pusės.
4. Membrana, pagaminta būdu pagal bet kurį iš 1 - 3 punktų.
5. Membrana, pagal 4 punktą, b e s i s k i r i a n t i tuo, kad tiesūs membranos kanalai yra apie 50-70 nm skersmens ir iki apie 250 µm ilgio.
