[LT] Oro filtro vidinis įdėklas skirtas filtruojančios medžiagos tvirtinimui, priskiriamas oro srautų valdymui, konkrečiai transporto priemonės įtraukiamo oro valymui, paduodamo į vidaus degimo variklį. Šio išradimo tikslas – oro srautų tekėjimo filtravimo medžiagoje efektyvumo padidinimas, naudojant naujos konstrukcijos vidinį įdėklą. Išradimo tikslas pasiekiamas tuo, kad oro filtro vidinis įdėklas yra tuščiavidurio cilindro formos, kurio galai yra skirtingų diametrų. O tuščiavidurio cilindro paviršius sudarytas iš ne mažiau keturių spiralių, kurios susuktos priešingomis kryptimis per visą paviršiaus plotą, ir ne mažiau keturių išilginių standumo briaunų. Oro filtro vidinis įdėklas susideda iš vienodo arba skirtingo diametro žiedų 1, sujungtų su ne mažiau keturiomis 90 laipsnių kampu pasuktomis spiralėmis 2 (kurių dvi turi sukimosi kryptį iš kairės į dešinę, o kitos dvi iš dešinės į kairę), kurios atitinkamai sujungtos su ne mažiau keturiomis 90 laipsnių kampu išdėstytomis standumo briaunomis 3 lygiagrečiomis vidinio įdėklo sukimosi ašiai.
[EN] Air filter inner liner element is intended for filtering material holding. Also this element is intended for vehicle intake air flow to the combustion engine control and cleaning. The aim of this invention is to increase the efficiency of the air filtration by air flow control using new design inner liner element. The aim of this invention can be obtained when Air filter inner liner element is hollow cylinder shape with different diameters at the ends. This hollow cylinder surface area consists of at least four coils, which are twisted in opposite directions over the whole inner liner surface area and at least of four longitudinal stiffeners. Air filter inner liner consist of equal or different ring diameters at the ends 1, which is connected with at least of four coils rotated by 90 degrees 2 (where two of them have the direction of rotation from the left to the right, the other two from right to left), which respectively coupled to at least of four longitudinal stiffeners 3 rotated by 90 degrees in parallel position of the inner liner rotational axis.
[0001] Oro filtro vidinis įdėklas skirtas filtruojančios medžiagos tvirtinimui, priskiriamas oro srautų valdymui, konkrečiai transporto priemonės įtraukiamo oro valymui, paduodamo į vidaus degimo variklį.
[0002] Yra žinomi oro filtrų vidiniai įdėklai palaikantys filtruojančią medžiagą, filtro korpuse, kurį sudaro plastikinės medžiagos cilindro formos tuščiaviduris korpusas susuktas į spiralę (žr. US patentas Nr.3778985, 1973-12-18). Taip pat yra žinomas oro filtras, kuriame oro filtro karkasas yra konuso formos iš tinklo su kiaurymėmis (žr. JP patentas Nr.2011245482, 2011-12-08).
[0003] Žinomų oro filtro vidinio įdėklo trūkumai yra tokie, kad oro srautų pasiskirstymas nėra tolygus, per visą oro filtro medžiagą, kas neužtikrina vienodą filtro valymo funkciją, kadangi ne visas plotas dalyvauja patenkančio į filtravimo procesą oro pasiskirstymą filtro medžiagos paviršiuje. Filtravimo paskirtis tik dalinai naudojama valymo funkcijai atlikti. Be to sumažėja filtravimo efektyvumas, kadangi nevienodai užsiteršia filtravimo medžiagos vietos paviršiai.
[0004] Yra žinomas cilindrinis oro filtro vidinis įdėklas, kuris yra su skirtingais diametrais galuose, kurio paviršius yra iš perforuoto metalinio karkaso arba kitokios medžiagos karkaso su netaisyklingo keturkampio formos kiaurymėmis (žr US patentas Nr. 2009249756, 2009-10-08).
[0005] Žinomo oro filtro vidinio įdėklo trūkumas yra tas, kad nepakankamai efektyviai įtekančio į oro filtrą oro srautai pasiskirsto filtro medžiagos paviršiuje, kas sumažina oro filtro filtravimo elemento naudojimo trukmę.
[0006] Šio išradimo tikslas – oro srautų tekėjimo filtravimo medžiagoje efektyvumo padidinimas, naudojant naujos konstrukcijos vidinį įdėklą.
[0007] Išradimo tikslas pasiekiamas tuo, kad oro filtro vidinis įdėklas yra tuščiavidurio cilindro formos, kurio galai yra skirtingų diametrų. O tuščiavidurio cilindro paviršius sudarytas iš ne mažiau keturių spiralių, kurios susuktos priešingomis kryptimis per visą paviršiaus plotą, ir ne mažiau keturių išilginių standumo briaunų.

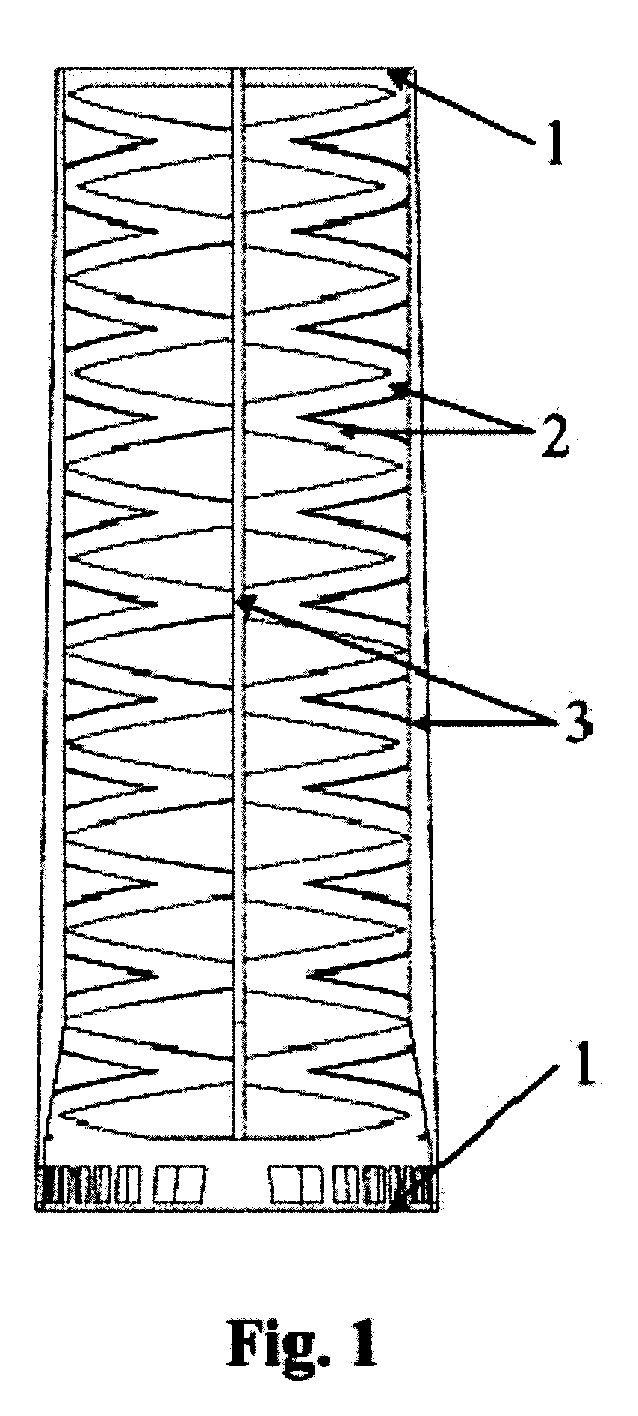

[0008] 1 figūroje pavaizduotas transporto priemonės oro filtro vidinio įdėklo pjūvis.

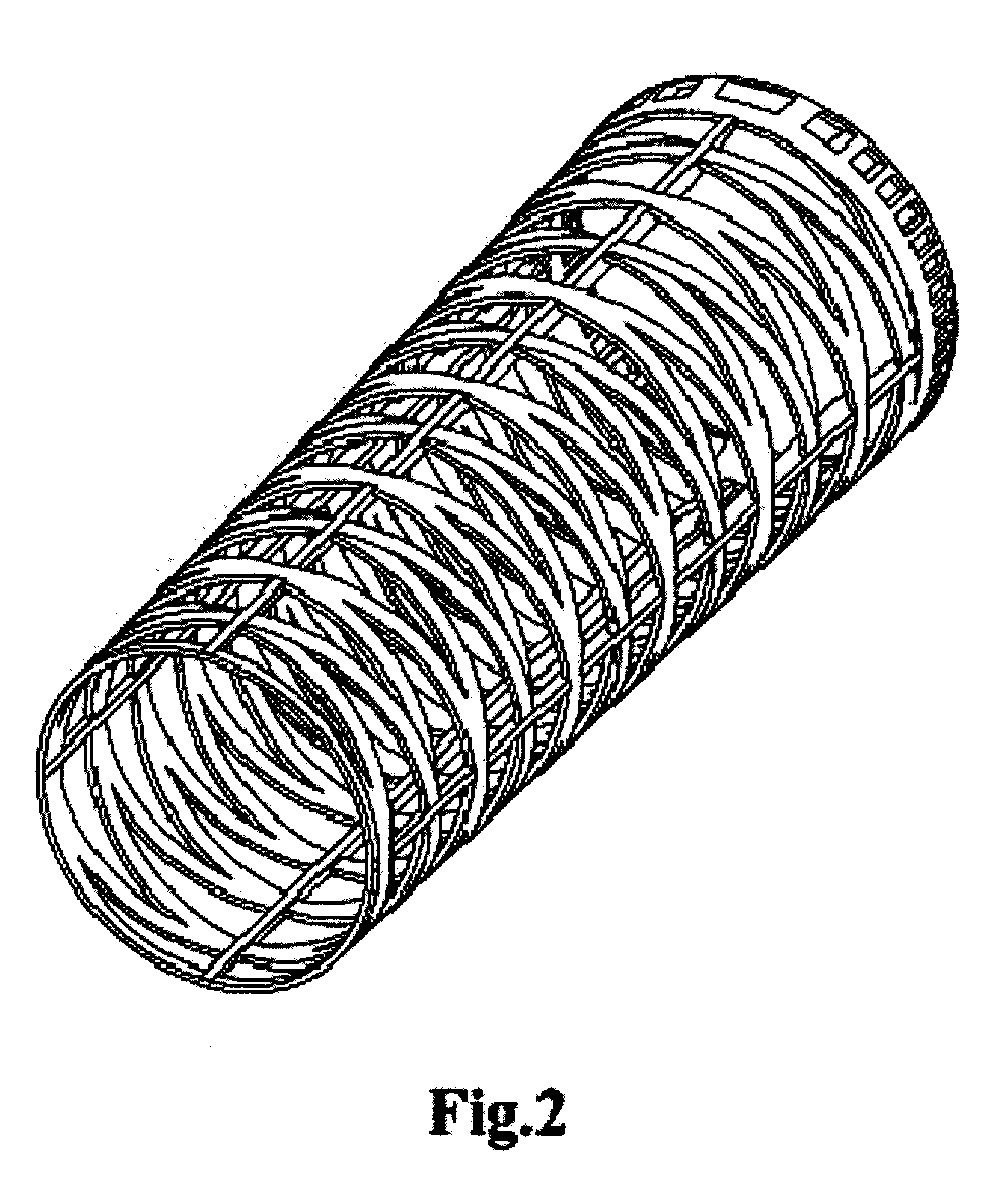

[0009] 2 figūroje pavaizduotas transporto priemonės oro filtro vidinio įdėklo bendras vaizdas.
[0010] Oro filtro vidinis įdėklas susideda iš vienodo arba skirtingo diametro žiedų 1, sujungtų su ne mažiau keturiomis 90 laipsnių kampu pasuktomis spiralėmis 2 (kurių dvi turi sukimosi kryptį iš kairės į dešinę, o kitos dvi iš dešinės į kairę), kurios atitinkamai sujungtos su ne mažiau keturiomis 90 laipsnių kampu išdėstytomis standumo briaunomis 3 lygiagrečiomis vidinio įdėklo sukimosi ašiai.
[0011] Oro filtro vidinis įdėklas atlieka filtruojančios medžiagos tvirtinimo funkciją, taip pat reguliuoja srauto pasiskirstymą filtruojančioje medžiagoje. Oro srautas įtekėdamas į filtruojantį filtrą, per vidinį įdėklą, pasiskirsto filtruojančioje medžiagoje, tolygiai per visą paviršių, dėka to, kad vidinis įdėklas yra sudarytas iš vienodo arba skirtingo diametro žiedų sujungtų su ne mažiau keturiomis spiralėmis, atitinkamai sutvirtintomis išilginių standumo briaunų. Spiralių kraštinės sudaro taisyklingos formos kiaurymes, suspausto rombo pavidalo, kas įtakoja oro srauto tolygų pasiskirstymą filtruojančioje medžiagoje. Palyginamieji kompiuteriniai skaičiavimai parodė, kad nauja oro filtro vidinio įdėklo konstrukcija, palyginus su tokių pačių matmenų prototipo konstrukcijos vidiniu įdėklu, oro srauto pasiskirstymas, filtruojančios medžiagos paviršiuje padidėjo iki 25%.
[0012] Palyginus su prototipu, nauja konstruktyvinių elementų visuma dėka to, kad oro filtro vidinį įdėklą sudaro ne mažiau keturių 90 laipsnių kampu pasuktų spiralių, kurių dvi turi sukimosi kryptį iš kairės į dešinę, o kitos dvi iš dešinės į kairę ir kurios atitinkamai sujungtos su ne mažiau keturiomis 90 laipsnių kampu išdėstytomis standumo briaunomis lygiagrečiomis vidinio įdėklo sukimosi ašiai.
1. Transporto priemonės oro filtro vidinis įdėklas susidedantis iš perforuoto metalinio karkaso arba kitokios medžiagos karkaso b e s i s k i r i a n t i s tuo, kad naujos konstrukcijos vidinis įdėklas sudarytas iš ne mažiau keturių spiralių, pasuktų 90 laipsnių kampu ir atitinkamai sutvirtintų su ne mažiau keturiomis išilginėmis standumo briaunomis.
2. Transporto priemonės oro filtro vidinis įdėklas pagal 1 punktą b e s i s k i r i a n t i s tuo, kad naujos konstrukcijos vidinį įdėklą sudaro ne mažiau keturios spiralės, iš kurių dvi spiralės turi sukimosi kryptį iš kairės į dešinę, o kitos dvi iš dešinės į kairę.
3. Transporto priemonės oro filtro vidinis įdėklas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad spiralės sujungtos su 90 laipsnių kampu išdėstytomis standumo briaunomis lygiagrečiomis įdėklo sukimosi ašiai.
