[LT] Išradimas skirtas suskystintų arba gamtinių dujų, tiekiamų buitiniams vartotojams, taupymo būdui, pasižyminčiam dujų sklendės gradavimu, nustatant ekonomiško dujų naudojimo žymas, ir jos panaudojimu taupiam dujų naudojimui. Išradimo būdas realizuotas tuo, kad ant dujų sklendės korpuso ir ant sklendės rankenos uždedamos kontrolinės žymos, kurių skaičius atitinka dujų prietaiso degiklių skaičių. Tinkamiausia efektyviam degimui sklendės padėtis pasirenkama, pasukant sklendės rankeną apatinės nejudamos dalies atžvilgiu iki atitinkamų žymų viršutinėje ir apatinėje dalyse sutapdinimo. Šios ekonomiško dujų naudojimo padėtys nustatomos ir atitinkamai sužymimos, eksperimento keliu nustačius efektyviausią degimą, esant minimaliai atsuktai sklendės rankenai, kuomet dega vienas degiklis, du degikliai ir t.t., orkaitė ir (arba) kiti dujų degimo šaltiniai. Pasinaudojus išradime aprašytuoju būdu, dujų naudojimo efektyvumas padidėja apie 20%.
[EN] The invention relates to a method for saving liquefied or natural gas supplied for household users characterized by gradation of a gas valve, thus putting the economic gas consumption marks, and the use thereof for economic gas consumption. The invention is realised by putting on a body and handle of a gas valve the control marks the number of which corresponds to the number of burners on a gas device. The most appropriate valve’s position for effective burning of gas is chosen by rotating the valve’s handle with respect to the bottom part of the valve till coinciding of the corresponding marks on an upper and bottom parts. These economic positions are chosen and correspondingly marked by manually establishing the most effective burning of one burner, two burners, a grill etc. when the valve’s handle is opened minimally. The present method allows to save up to 20% of gas.
[0001] IŠRADIMO SRITIS
[0002] Išradimas skirtas suskystintų arba gamtinių dujų, tiekiamų buitiniams vartotojams, taupymo būdui, pasižyminčiam dujų sklendės gradavimu, nustatant ekonomiško dujų naudojimo žymas, ir jos panaudojimu taupiam dujų naudojimui.
[0003] TECHNIKOS LYGIS
[0004] Kaip žinia, tiek suskystintų, tiek gamtinių dujų padavimas vartotojams ir jų kiekio reguliavimas vykdomas per ranka atidaromą-uždaromą dujų sklendę, sujungtą su dujų tiekimo šaltiniu. Dujų sklendės paskirtis ‒ atidaryti arba uždaryti dujų srautą, paduodamą dujas vartojančiam prietaisui.
[0005] Dujų slėgio sumažinimui iki tinkamo darbinio naudojami automatiniai dujų reduktoriai, įrengti tarp dujų sklendės ir dujų šaltinio. Tinkamai nustatytas darbinis dujų slėgis taip pat turi įtakos jų sąnaudoms.
[0006] Tačiau, net ir sumažinus tiekiamų dujų slėgį iki tinkamo darbinio, jos suvartojamos neekonomiškai, nes jų tiekimas yra per didelis, lyginant su reikalingu efektyviam degimo procesui dujų kiekiu. Kitaip tariant, dalis dujų išeikvojama neefektyviai aplinkos šildymui ar pan.
[0007] JAV patento paraiškoje Nr. US2015/0027544 aprašytas patobulintos dujų sklendės, skirtos taupyti dujas, panaudojimas. Jo esmė ‒ sklendės rankena iš anksto sukalibruojama, uždedant atitinkamas žymas, atitinkančias tam tikras dujų slėgio reikšmes. Tos žymos yra išreikštos, pavyzdžiui, skaičiais 1, 2, 3 ir t.t., ir reikalingas dujų slėgis pasirenkamas, atsukant sklendę iki reikalingos žymos. Tokiu būdu, dujų vartotojas praktiniu būdu nusistato ekonomiškiausią dujų naudojimo režimą ir vėliau jį pasirenka, atsukdamas sklendės rankeną iki reikalingos žymos.
[0008] Išradimo trūkumas yra tai, kad dujų vartotojai, norėdami pasinaudoti šiuo dujų taupymo būdu, turėtų pakeisti esamas dujų sklendes naujomis sklendėmis. O tai yra gana brangu.
[0009] IŠRADIMO ESMĖ
[0010] Šis trūkumas pašalintas pateiktu išradimu. Jį įgyvendinus, tereikia atitinkamai sugraduoti esamą dujų sklendę, uždedant eksperimentiškai nustatytas ekonomiško dujų naudojimo žymas ant esamos sklendės korpuso ir rankenos, nekeičiant pačios sklendės, sumontuotos dujų padavimo linijoje.
[0011] Pagal vieną šio išradimo būdo realizavimo variantą, kuomet naudojama 360o sklendė, būdas realizuotas tuo, kad ant dujų baliono sklendės korpuso padaroma viena kontrolinė žyma, o ant sklendės rankenos padaromos kelios žymos, kurių skaičius atitinka dujų prietaiso degiklių skaičių. Tinkamiausia efektyviam degimui sklendės padėtis pasirenkama, pasukant viršutinę pasukamos sklendės rankenos dalį apatinės nejudamos dalies atžvilgiu iki atitinkamų žymų viršutinėje ir apatinėje dalyse sutapdinimo. Šios ekonomiško dujų naudojimo padėtys nustatomos ir atitinkamai sužymimos, eksperimento keliu nustačius efektyviausią degimą, esant minimaliai atsuktai sklendės rankenai, kuomet dega vienas degiklis, du degikliai ir t.t., orkaitė ir (arba) kiti dujų degimo šaltiniai.
[0012] Pagal kitą variantą, išradimo būdas gali būti efektyviai realizuotas, panaudojant ir 90o sklendes.
[0013] Eksperimentiniu būdu buvo nustatyta, kad, naudojantis šio išradimo būdu, apimančiu dujų sklendės gradavimą, uždedant ekonomiško naudojimo žymas, sutaupoma iki 20% dujų.
[0014] BRĖŽINIŲ PAVEIKSLŲ APRAŠYMAS
[0015] Toliau šio išradimo dujų sklendės gradavimo, nustatant ekonomiško dujų naudojimo žymas, ir jos panaudojimo taupiam dujų vartojimui būdas bus aprašytas detaliau su nuoroda į pridedamus brėžinius, kuriuose:

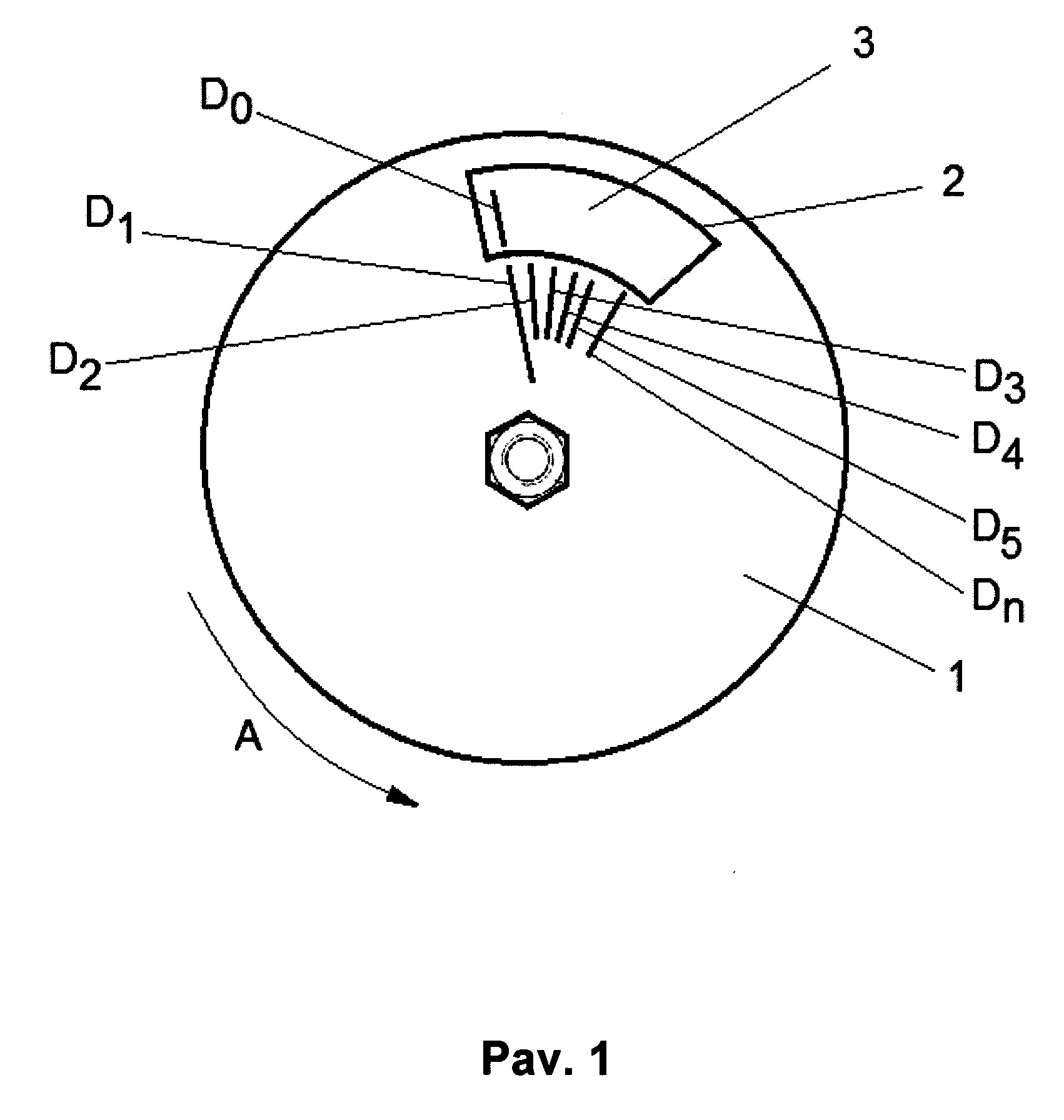

[0016] Pav. 1 pateiktas pradinis 360o dujų sklendės gradavimo etapas, esant užsuktam dujų padavimui.

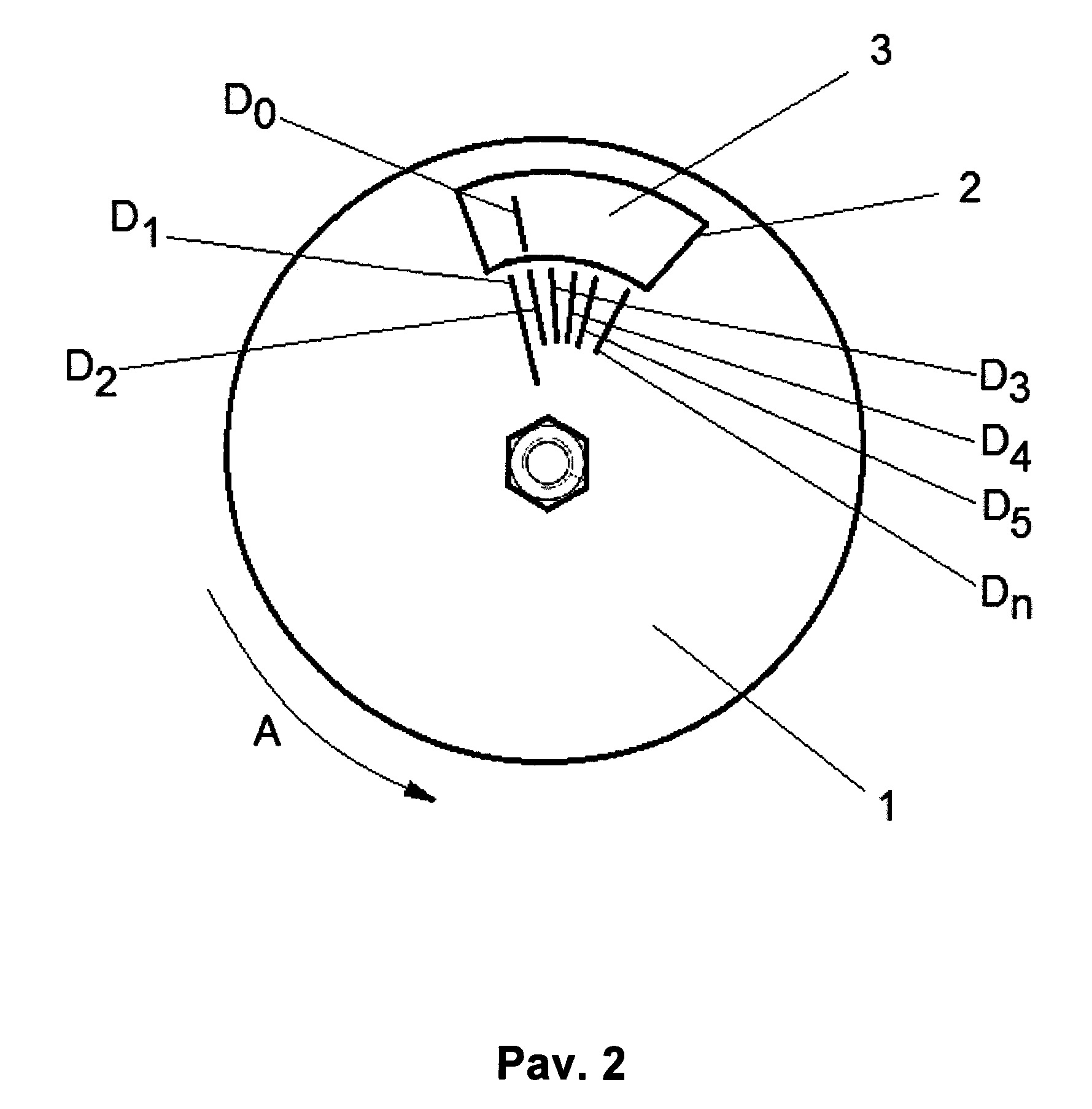

[0017] Pav. 2 pateiktas paskesnis 360o dujų sklendės gradavimo etapas, esant dalinai atsuktam dujų padavimui, kuomet dega vienas degiklis.

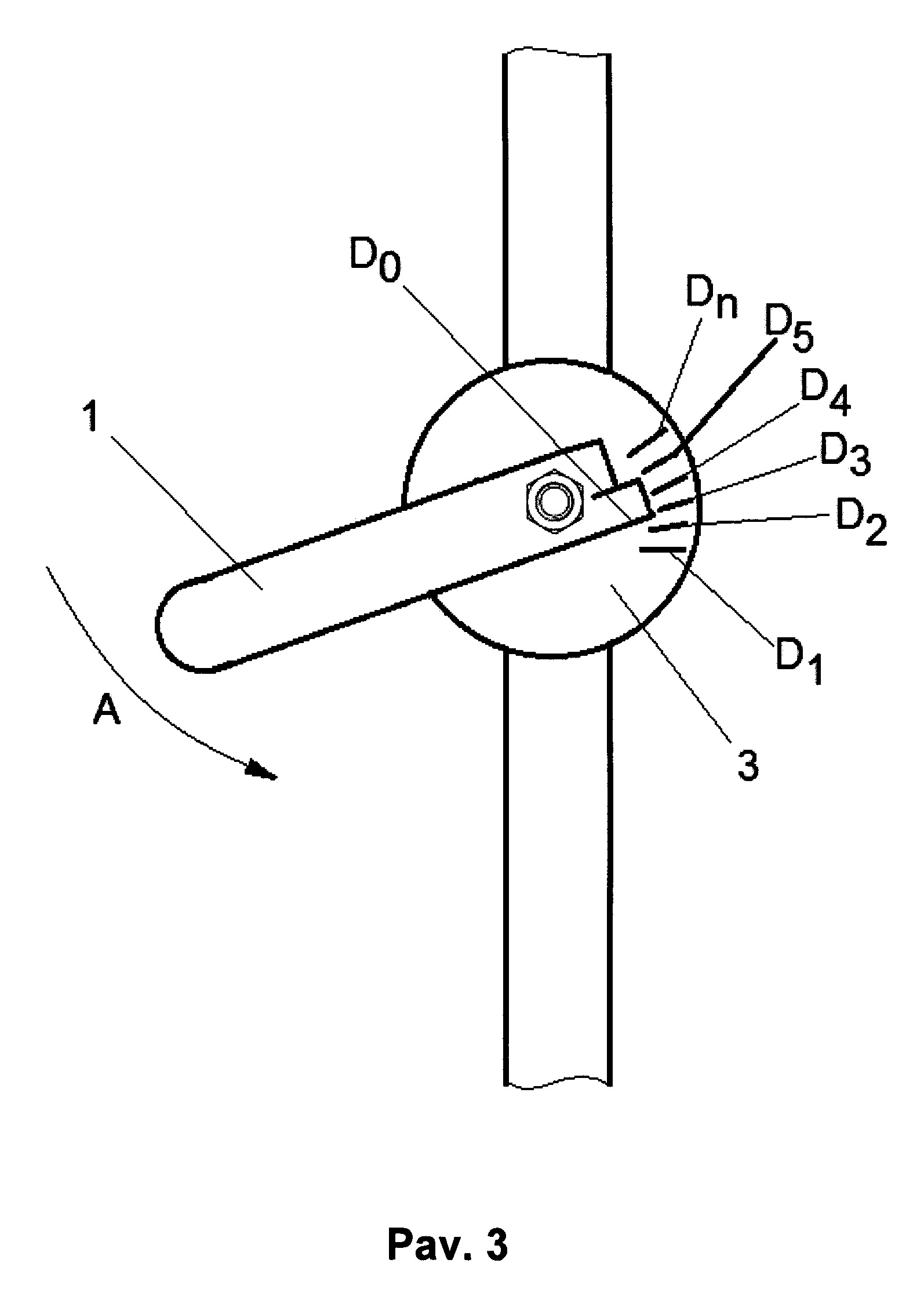

[0018] Pav. 3 pavaizduotas pirmasis 90o dujų sklendės gradavimo būdas.

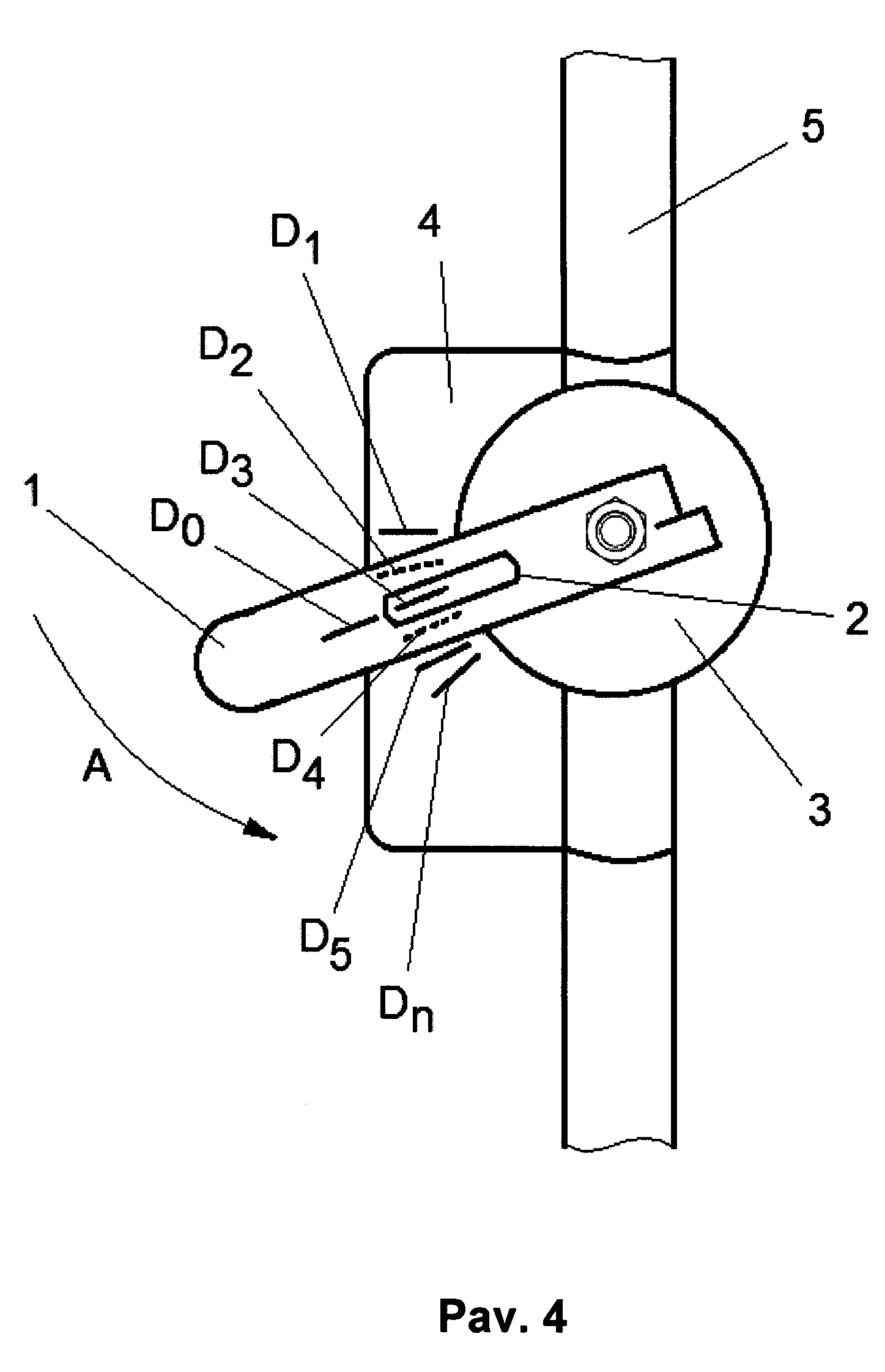

[0019] Pav. 4 pavaizduotas alternatyvus 90o dujų sklendės gradavimo būdas.
[0020] IŠSAMUS IŠRADIMO APRAŠYMAS
[0021] Kaip minėta aukščiau, šio išradimo objektas ‒ sugraduoti dujų sklendę, uždedant ant jos ekonomiško dujų naudojimo žymas, kurių paskesnis pasirinkimas (nustatymas) lemia taupų dujų vartojimą.
[0022] Pagal vieną iš išradimo realizavimo variantų, kuomet naudojama 360o sklendė, šio išradimo būdo realizavimui dujų sklendės rankenoje 1 išpjaunamas langelis 2, pro kurį matoma sklendės apatinė nejudama korpuso dalis arba prie jos stacionariai pritvirtinta papildoma plokštelė 3. Sklendės rankenoje 1 žemiau langelio 2 uždedamos funkcinės žymos D1, D2, D3, D4, ... Dn, o apatinėje nejudamoje sklendės dalyje, kuri matoma pro langelį 2, uždedama kontrolinė žyma D0. Sklendės apatinės nejudamos dalies 2 kontrolinė žyma D0 sutapdinama su sklendės pasukamos rankenos 1 funkcine žyma D1, kuomet dujų balionas yra užsuktas. Sklendės rankenos 1 funkcinės žymos D2, D3, D4, ... Dn, sutapdintos su apatinės nejudamos dalies kontroline žyma D0, atitinka padėtis, kuomet dega dujų prietaiso vienas degiklis (D0-D2), du degikliai (D0-D2), trys degikliai (D0-D4) ir t.t. (D0-Dn).
[0023] Žymų D0, D1, D2, D3, D4, ... Dn padėtys nustatomos eksperimento keliu. Pilnai užsukus dujų baliono sklendės rankeną 1, ant nejudamos sklendės dalies 3, matomos langelyje 1, uždedama žyma D0. Ji pratęsiama žemyn ant pasukamos rankenos 1, gaunant žymą D1. Tai atitinka padėtį, kuomet dujų balionas yra užsuktas ir dujų padavimas į dujų prietaisą yra uždarytas.
[0024] Po to rankena 1 minimaliai atsukama rodyklės A kryptimi, tuo atidarant dujų tekėjimą į dujų prietaisą, uždegamas vienas dujinio prietaiso degiklis ir, po truputį sukant rankeną 1 rodyklės A kryptimi, nustatoma padėtis, kuomet, minimaliai atsukus rankeną 1, dujinio prietaiso degiklis dega geriausiai. Tai maždaug atitinka 4o kampą, rankeną 1 pasukus rodyklės A kryptimi. Ant rankenos 1 uždedama antroji žyma D2, sutampanti su žyma D0, kaip tai parodyta pav. 2.
[0025] Po to uždegamas antrasis dujinio prietaiso degiklis ir, sukant dujų baliono sklendės rankeną 1 toliau rodyklės A kryptimi, nustatoma minimaliai atsukta rankenos 1 padėtis, kuomet abu degikliai dega geriausiai. Tai maždaug atitinka 8o kampą, rankeną 1 pasukus rodyklės A kryptimi. Ant rankenos 1 padaroma trečioji žyma D3, sutampanti su žyma D0.
[0026] Po to uždegamas trečiasis dujinio prietaiso degiklis ir, sukant dujų baliono sklendės rankeną 1 toliau rodyklės A kryptimi, nustatoma minimaliai atsukta rankenos 1 padėtis, kuomet visi trys degikliai dega geriausiai. Tai maždaug atitinka 10o-12o kampą, rankeną 1 pasukus rodyklės A kryptimi. Ant rankenos 1 uždedama ketvirtoji žyma D4, sutampanti su žyma D0.
[0027] Po to uždegamas ketvirtasis dujinio prietaiso degiklis ir, sukant dujų baliono sklendės rankeną 1 toliau rodyklės A kryptimi, nustatoma minimaliai atsukta rankenos 1 padėtis, kuomet visi keturi degikliai dega geriausiai. Tai maždaug atitinka 12o-14o kampą, rankeną 1 pasukus rodyklės A kryptimi. Ant rankenos 1 padaroma penktoji žyma D5, sutampanti su žyma D0.
[0028] Tokiu pat būdu uždedamos visos kitos ekonomiško dujų naudojimo žymos Dn, atitinkančios geriausią visų įjungtų dujinio prietaiso degiklių degimą, esant minimalioms dujų sąnaudoms.
[0029] Išradimas aprašytas su nuoroda į apskritimines rankenas, kurios naudojamos sklendėse, pasukamose 360o ir didesniu kampu. Tačiau šios srities specialistui akivaizdu, kad identiškas ekonomiško dujų naudojimo gradavimo būdas gali būti pritaikytas ir sklendėms, pasukamoms 90o kampu, skirtoms panaudoti gamtinių dujų tiekimo linijoje. Šiuo išradimo realizavimo atveju, pavaizduotu pav. 3, kontrolinė žyma D0 sutampa su sklendės rankenos 1 trumpojo galo-ribotuvo apatiniu šonine briauna, o ant sklendės korpuso 3 uždedamos žymos D1, D2, D3, ... Dn, atitinkančios sklendės rankenos 1 padėtis, kuomet sklendė yra uždaryta (sutampa žymos D0 ir D1) arba, minimaliai atsukus rankeną rodyklės A kryptimi, geriausiai dega vienas degiklis (sutampa žymos D0 ir D2), du degikliai (sutampa žymos D0 ir D3), trys degikliai (sutampa žymos D0 ir D4), ir t.t.
[0030] Pagal dar kitą išradimo su 90o sklende realizavimo variantą, pavaizduotą pav. 4, kad būtų geriau matomos ir tiksliau nustatomos sklendės rankenos 1 padėtys, dujų sklendės rankenoje 1 išpjaunamas langelis 2, o ant papildomos plokštelės 4, pritvirtintos prie sklendės korpuso 3 arba dujų vamzdžio 5, uždedamos funkcinės žymos D1, D2, D3, ... Dn, atitinkančios sklendės rankenos 1 padėtis, kuomet sklendė yra uždaryta (sutampa žymos D0 ir D1) arba, minimaliai atsukus rankeną, geriausiai dega vienas degiklis (sutampa žymos D0 ir D2), du degikliai (sutampa žymos D0 ir D3), trys degikliai (sutampa žymos D0 ir D4), ir t.t.
[0031] Alternatyviai, sklendės rankenos 1 padėtis gali būti nustatyta, paprasčiausiai sutapdinant jos rankenos 1 ilgojo galo pasirinktinai viršutinę arba apatinę briauną su funkcinėmis žymomis D1, D2, D3, ... Dn ant plokštelės 4.
[0032] Eksperimento būdu buvo nustatyta, kad optimaliausi 90o sklendės rankenos 1 pasukimo rodyklės A kryptimi kampai, lemiantys ekonomiškiausias dujų sąnaudas, yra 11o, 16o, 21o ir 26o, kuomet dega atitinkamai vienas degiklis, du degikliai, trys degikliai ir keturi degikliai.
[0033] Pritaikius aukščiau aprašytus dujų sklendės gradavimo būdus, uždedant ekonomiško dujų naudojimo žymas, ir panaudojus tokias sklendes dujų padavimui į dujų prietaisą, sutapdinant iš anksto sugraduotas žymas, atitinkančias atitinkamą uždegtų degiklių skaičių, išvengiama pernelyg didelio dujų sklendės atsukimo ir, tuo pačiu, perteklinio dujų kiekio padavimo į dujų prietaisą. Dujų vartotojas visuomet gali matyti rankenos pasukimo padėtį, atitinkančią optimalų uždegtų dujų prietaiso degiklių skaičių. Bandymais buvo patvirtinta, kad, pasinaudojus išradime aprašytuoju būdu, dujų naudojimo efektyvumas padidėja apie 20%.
1. Dujų sklendės gradavimo, nustatant ekonomiško dujų naudojimo žymas, būdas, besiskiriantis tuo, kad ant 360o sklendės pasukamos rankenos (1) uždeda funkcines žymas (D1, D2, D3, D4, ... Dn), o ant sklendės korpuso uždeda kontrolinę žymą (D0).
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad uždeda sutampančias žymas (D1) ir (D0) ant sklendės rankenos (1) ir sklendės korpuso (3), kuomet dujų baliono sklendė yra uždaryta.
3. Būdas pagal 1 ir 2 punktus, besiskiriantis tuo, kad uždeda sutampančias žymas (D2) ir (D0) ant sklendės rankenos (1) ir sklendės korpuso (3), kuomet geriausiai dega vienas dujinio prietaiso degiklis.
4. Būdas pagal 3 punktą, besiskiriantis tuo, kad, kuomet sutampa žymos (D0) ir (D2), rankena (1) yra pasukta sklendės korpuso dalies (3) atžvilgiu maždaug 4o kampu rodyklės (A) kryptimi.
5. Būdas pagal 1-3 punktus, besiskiriantis tuo, kad paeiliui uždeda sutampančias žymas (D3, D4, D5) ir (D0) ant sklendės rankenos (1) ir sklendės korpuso (3), kuomet geriausiai dega atitinkamai du, trys arba keturi dujinio prietaiso degikliai.
6. Būdas pagal 5 punktą, besiskiriantis tuo, kad, kuomet sutampa žymos (D0) ir (D3, D4, D5), rankena (1) kiekvienu atveju yra papildomai pasukta sklendės korpuso dalies (3) atžvilgiu maždaug 4o-8o kampu rodyklės (A) kryptimi.
7. Būdas visus ankstesnius punktus, besiskiriantis tuo, kad sklendės rankenoje 1 papildomai išpjauna langelį (2), pro kurį matoma kontrolinė žyma (D0).
8. Būdas pagal 1 punktą, besiskiriantis tuo, kad naudoja 90o sklendę ir ant sklendės pasukamos rankenos (1) trumpojo galo-ribotuvo uždeda kontrolinę žymą (D0), o ant sklendės korpuso (3) uždeda funkcines žymas (D1, D2, D3, D4, ... Dn).
9. Būdas pagal 8 punktą, besiskiriantis tuo, kad ant papildomos plokštelės (4), pritvirtintos prie sklendės korpuso (3) arba dujų vamzdžio (5), uždeda funkcines žymas (D1, D2, D3, D4, ... Dn), sutampančias su sklendės rankenos (1) ilgojo galo viršutine arba apatine briaunomis, rankeną (1) sukant rodyklės (A) kryptimi.
10. Būdas pagal 9 punktą, besiskiriantis tuo, kad 90o sklendės rankenoje (1) išpjauna langelį (2), sutampantį su ant rankenos uždėta kontroline žyma (D0), o ant papildomos plokštelės (4), pritvirtintos prie sklendės korpuso (3) arba dujų vamzdžio (5), uždeda funkcines žymas (D1, D2, D3, D4, ... Dn), matomas pro langelį (2).
11. Būdas pagal 9 ir 10 punktus, besiskiriantis tuo, kad optimaliausi sklendės rankenos (1) pasukimo rodyklės (A) kryptimi kampai, lemiantys ekonomiškiausias dujų sąnaudas, yra 11o, 16o, 21o ir 26o, kuomet dega atitinkamai vienas degiklis, du degikliai, trys degikliai ir keturi degikliai.
12 Dujų sklendės panaudojimo taupiam dujų vartojimui būdas, besiskiriantis tuo, kad sutaptina iš anksto gradavimo būdu pagal 1-11 punktus nustatytas ekonomiškiausio dujų naudojimo žymas (Do) ir (D1, D2, ,D3, D4, ... Dn) pagal aktualų dujų naudojimo poreikį.
