[LT] Pasiūlymas yra iš medicinos srities, o būtent - kvėpavimo sutrikimo šalinimo bei profilaktikos, ir gali būti taikomas kvėpavimo optimizavimo ir apnėjos profilaktikos miego metu palaikymui. Miego kaukė padaryta su oro įleidimo-išleidimo sistema, kuri sumontuota kaukės priekinėje dalyje padarytoje oro įleidimo-išmetimo angoje. Oro įleidimo-išleidimo sistema sudaryta iš dviejų kamerų, kur vidinė kamera laisvai juda išorinėje kameroje ir tai leidžia panaikinti apnėjos pavojų. Palyginus su analogu šis apnėjos reiškinį panaikinantis įtaisas pasižymi santykinai paprasta konstrukcija, yra patikimas, nereikalauja papildomų įtaisų - maitinimo šaltinių ir t. t.
[EN]
[0001] Pasiūlymas yra iš medicinos srities, o būtent – kvėpavimo sutrikimo šalinimo bei profilaktikos, ir gali būti taikomas kvėpavimo optimizavimo ir apnėjos profilaktikos miego metu palaikymui.
[0002] Apnėjos metu, kai žmogus miega, atsiranda mažesnis ar didesnis tam tikrų raumenų atsipalaidavimas, ir todėl viršutiniai kvėpavimo takai yra užspaudžiami – žmogus nebegali įkvėpti. Žmogus instinktyviai bando įkvėpti, tačiau oras nebegali patekti į plaučius. Todėl apnėjos metu sumažėja deguonies kiekis kraujyje, retėja širdies veikla, ir t. t. Vienas iš apnėjos neigiamų pasekmių išvengimo būdų yra miego metu kvėpavimas per nosį.
[0003] Analogas – standartinė CPAP kaukė (angl. Continuous possitive airway pressure), sudaryta iš tvirto plastiko su minkštu silikono krašteliu, kuris leidžia kaukei gerai ir patogiai priglusti prie veido, lanksčių dirželių – reguliuojamos juostelės su specialiais lipdukais, kuriomis galima priderinti kaukę prie veido, kaukės priekinėje dalyje padaryta oro padavimo-išmetimo anga (S. Miliauskas. Kvėpavimo sutrikimų miego metu diagnostika ir gydymas. KMU leidykla, Kaunas 2007).
[0004] Analogo trūkumas yra tai, kad jo taikymas reikalauja papildomų priedų, pavyzdžiui, sistemos aerozoliniam mišiniui sudaryti, kurio veikimui būtinas maitinimo šaltinis, ir t. t.
[0005] Analogo trūkumams pašalinti miego kaukė padaryta kitaip – su oro įleidimo-išleidimo sistema, kuri sumontuota kaukės priekinėje dalyje padarytoje oro įleidimo-išmetimo angoje. Oro įleidimo-išleidimo sistema sudaryta iš dviejų kamerų, pavyzdžiui, cilindro pavidalų, išorinės kameros ir joje sandariai patalpintos vidinės kameros, kuri gali laisvai judėti išorinėje kameroje išilgai cilindrų bendrosios sukimo simetrijos ašies. Išorinės kameros cilindro šoniniame paviršiuje padarytos angos, pavyzdžiui, apskritimų pavidalu, kurios išdėstytos dvejomis eilėmis vienodai nutolusiomis nuo cilindrinio šoninio paviršiaus centrinės apskritimo simetrijos linijos, ir šių angų išdėstymo apskritimų simetrijos linijos patalpintos atstumu L o = [(1/5)–(1/3)]·h v nuo išorinės kameros cilindrinio šoninio paviršiaus centrinės apskritimo simetrijos linijos, čia h v – vidinės kameros cilindro aukštis – atstumas tarp cilindro apskritiminių plokštumų. Vidinės kameros cilindro šoniniame paviršiuje padarytos angos, pavyzdžiui, elipsių pavidalu, kurios išdėstytos cilindrinio šoninio paviršiaus centrinės apskritimo simetrijos linijoje, sutapatinant elipsių ilgąją ašį su šia simetrijos linija. Elipsių ilgosios ašies ilgis l max padarytas tenkinant sąlygą: 1,5·D ( l max ( 3·D, o trumposios ašies ilgis l min padarytas tenkinant sąlygą: D ( l min ( L, čia: D – išorinės kameros cilindro šoniniame paviršiuje padarytų apskritiminių angų diametras; L – atstumas tarp išorinės kameros cilindro šoniniame paviršiuje esančių apskritimais išdėstytų apskritiminių angų eilių. Vidinė kamera patalpinta išorinės kameros viduje, sutapatinant jų cilindrinių šoninių paviršių centrinių apskritimų simetrijos linijas, ir tarp vidinės kameros cilindro skritulinių paviršių bei išorinės kameros cilindro skritulinių paviršių patalpintos dvi spyruoklės, palaikančios vidinę kamerą išorinės kameros simetrijos centre, kai vidinės kameros cilindro šoniniame paviršiuje esančios apskritimu išdėstytos elipsinės angos yra tarp išorinės kameros cilindro šoniniame paviršiuje esančių apskritimais išdėstytų apskritiminių angų eilių. Išorinės kameros cilindro skritulinių paviršių plokštumose padarytos angos orui įeiti-išeiti, o vidinės kameros cilindro skritulinio paviršiaus plokštumoje, esančioje šalia kaukės oro įleidimo-išmetimo angos, taip pat padarytos angos orui įeiti-išeiti.

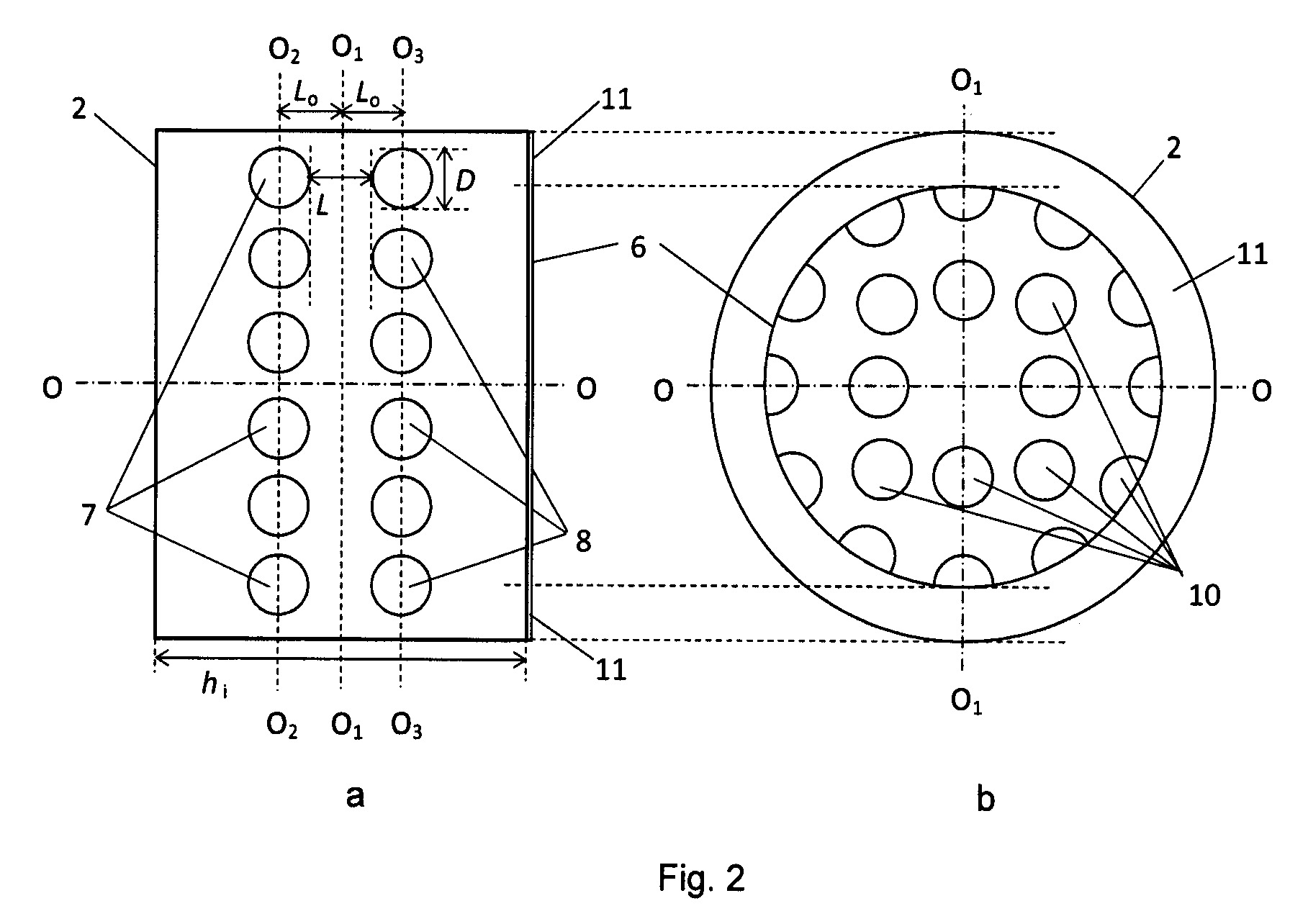

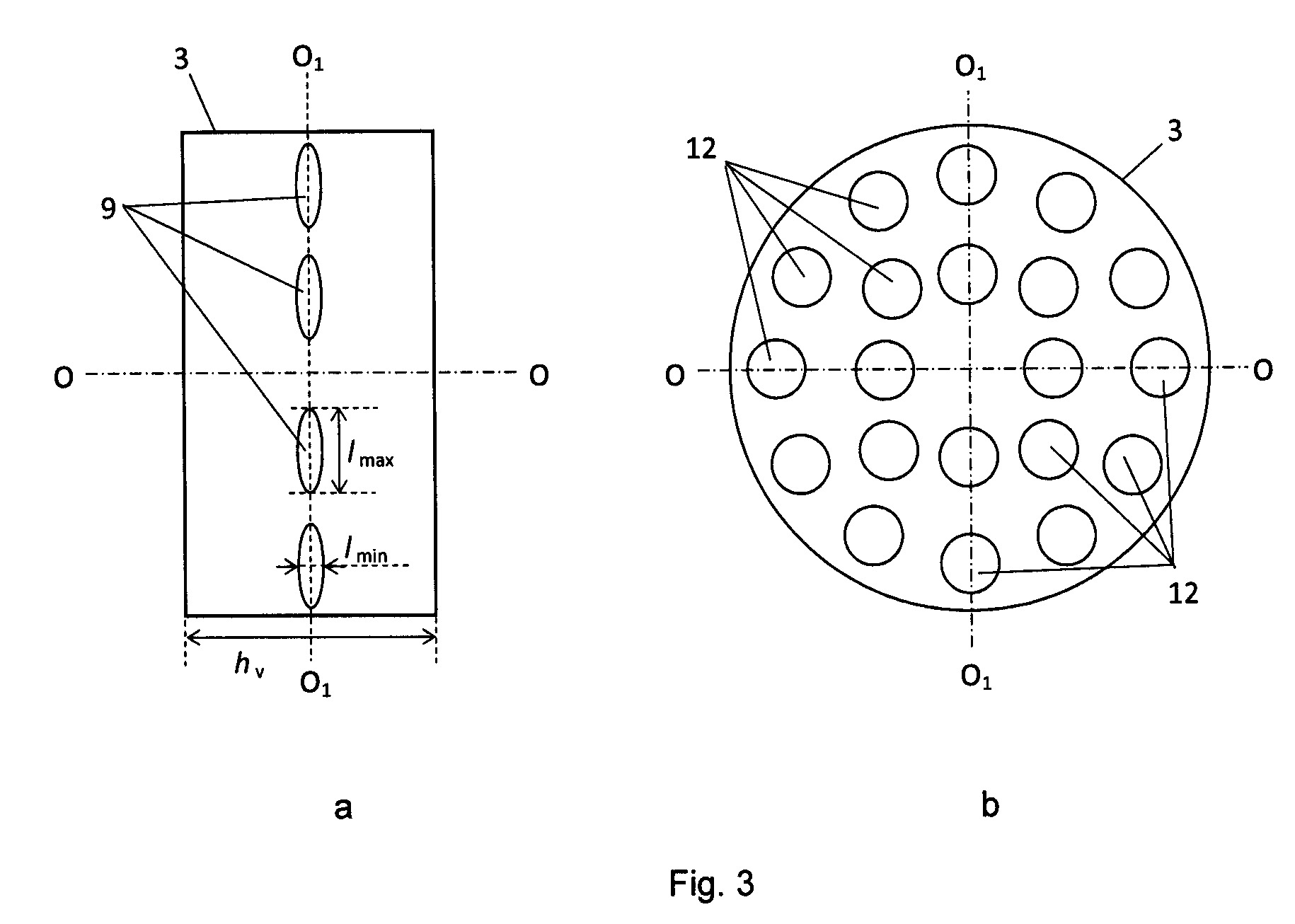

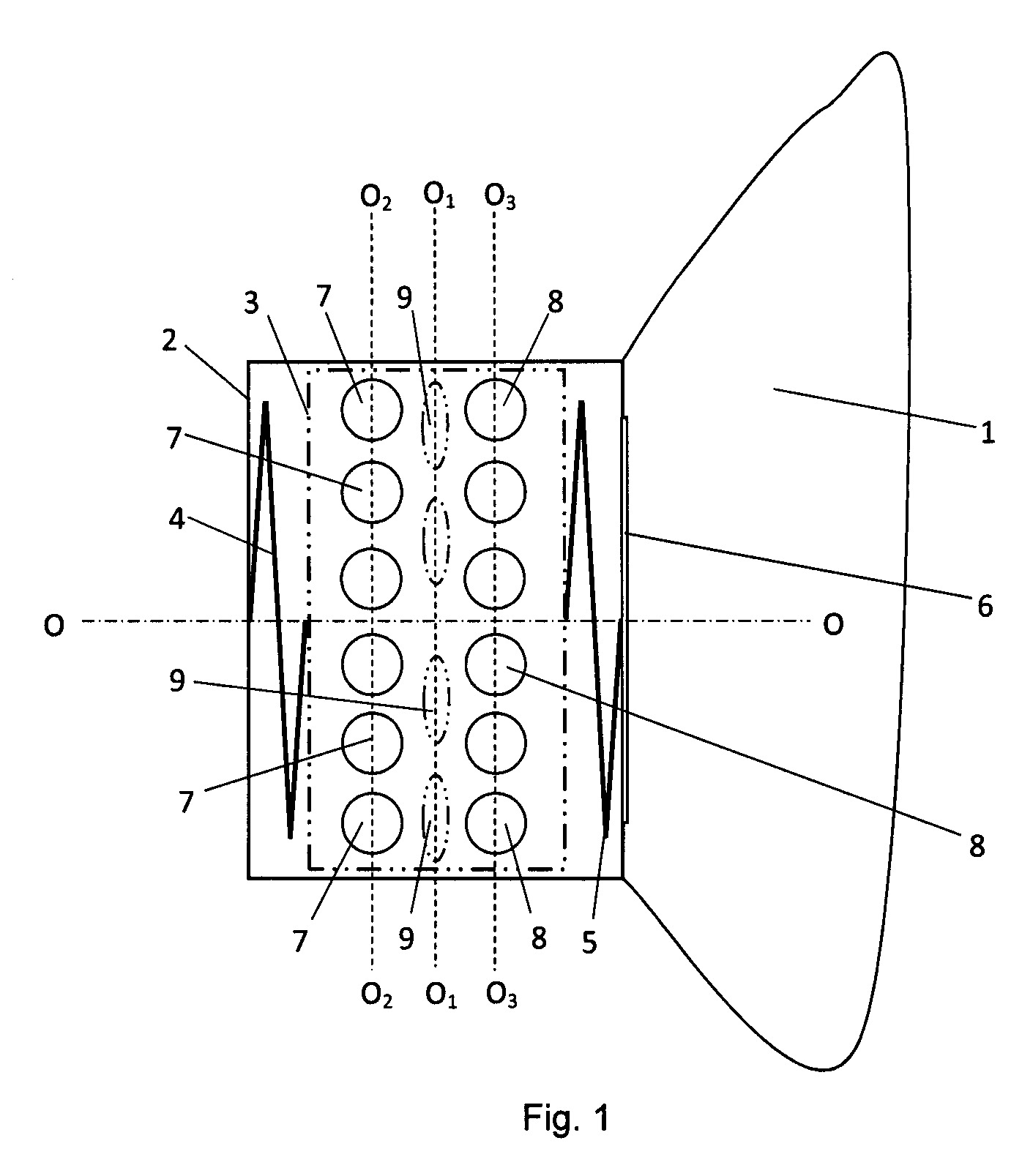

[0006] Fig. 1 parodyta miego kaukės bendroji konstrukcija, o Fig. 2 – oro įleidimo-išleidimo sistemos išorinės kameros konstrukcija, o Fig. 3 – vidinės kameros konstrukcija. Fig. 1–Fig. 3 skaičiais ir simboliais pažymėta: 1 – veido kaukė; 2 ir 3 – oro įleidimo-išleidimo sistemos išorinė ir vidinė kameros; 4 ir 5 – spyruoklės; 6 – veido kaukės 1 ir kartu išorinės kameros 2 oro įleidimo-išleidimo anga; 7 ir 8 – išorinės kameros 2 cilindro šoniniame paviršiuje padarytos apskritiminės angos, atitinkamai, pirmoji ir antroji eilės, išdėstytos ratu; 9 – vidinės kameros 3 cilindro šoniniame paviršiuje padarytos elipsinės angos, išdėstytos ratu; 10 – išorinės kameros 2 cilindro skritulinių paviršių plokštumose padarytos angos orui įeiti-išeiti; 11 – išorinės kameros 2 cilindro skritulinio paviršiaus plokštumos tvirtinimo prie veido kaukės 1 oro įleidimo-išleidimo angos 6 žiedas; 12 – vidinės kameros 3 cilindro skritulinio paviršiaus plokštumoje, atkreiptoje į veido kaukės 1 oro įleidimo-išleidimo angą 6, padarytos apskritiminės angos.
[0007] Miego kaukė (Fig. 1) padaryta su oro įleidimo-išleidimo sistema, kuri sumontuota veido kaukės 1 priekinėje dalyje, kurioje padaryta oro įleidimo-išmetimo anga 6. Oro įleidimo-išleidimo sistema sudaryta iš dviejų kamerų, pavyzdžiui, cilindro pavidalų, išorinės kameros 2 ir joje sandariai patalpintos vidinės kameros 3, kuri gali laisvai judėti išorinėje kameroje 2 išilgai cilindrų bendrosios sukimo simetrijos ašies O-O. Išorinės kameros 2 cilindro šoniniame paviršiuje padarytos angos 7 ir 8, pavyzdžiui, apskritimų pavidalu, kurios išdėstytos dvejomis eilėmis 7 ir 8 vienodai nutolusiomis nuo cilindrinio šoninio paviršiaus centrinės apskritimo simetrijos linijos O1-O1. Šių angų 7 ir 8 išdėstymo apskritimų simetrijos linijos O2-O2 ir O3-O3 patalpintos atstumu L o = [(1/5)–(1/3)]·h v nuo išorinės kameros 2 cilindrinio šoninio paviršiaus centrinės apskritimo simetrijos linijos O1-O1 (Fig. 2, a), čia h v – vidinės kameros 3 cilindro aukštis – atstumas tarp cilindro apskritiminių plokštumų (Fig. 3, a). Vidinės kameros 3 cilindro šoniniame paviršiuje padarytos angos 9, pavyzdžiui, elipsių pavidalu, kurios išdėstytos cilindrinio šoninio paviršiaus centrinės apskritimo simetrijos linijoje O1-O1, sutapatinant elipsių 9 ilgąją ašį l max su šia simetrijos linija O1-O1. Elipsių 9 ilgosios ašies ilgis l max padarytas tenkinant sąlygą: 1,5·D ( l max ( 3·D, o trumposios ašies ilgis l min padarytas tenkinant sąlygą: D ( l min ( L, čia: D – išorinės kameros 2 cilindro šoniniame paviršiuje padarytų apskritiminių angų 7 ir 8 diametras; L – atstumas tarp išorinės kameros 2 cilindro šoniniame paviršiuje esančių apskritimais išdėstytų apskritiminių angų eilių 7 ir 8 (Fig. 2, a). Vidinė kamera 3 patalpinta išorinės kameros 2 viduje (Fig. 1), sutapatinant jų cilindrinių šoninių paviršių centrinių apskritimų simetrijos linijas O1-O1, ir tarp vidinės kameros 3 cilindro skritulinių paviršių bei išorinės kameros 2 cilindro skritulinių paviršių patalpintos dvi spyruoklės 4 ir 5, palaikančios vidinę kamerą 3 išorinės kameros 2 simetrijos centre O1-O1, kai vidinės kameros 3 cilindro šoniniame paviršiuje esančios apskritimu išdėstytos elipsinės angos 9 yra tarp išorinės kameros 2 cilindro šoniniame paviršiuje esančių apskritimais išdėstytų apskritiminių angų eilių 7 ir 8. Išorinės kameros 2 cilindro skritulinių paviršių plokštumose padarytos angos 10 orui įeiti-išeiti (Fig. 2, b), o vidinės kameros 3 cilindro skritulinio paviršiaus plokštumoje, esančioje šalia kaukės oro įleidimo-išmetimo angos 6, taip pat padarytos angos 12 orui įeiti-išeiti (Fig. 3. b). Išorinės kameros 2 cilindro skritulinio paviršiaus plokštumoje, esančioje šalia kaukės oro įleidimo-išmetimo angos 6, padarytas tvirtinimo žiedas 11, sujungiantis veido kaukę 1 su oro įleidimo-išleidimo sistema.
[0008] Miego kaukė (Fig. 1) veikia tokiu būdu.
[0009] Prieš miegą vartotojas ant veido užsideda kaukę taip, kad ji sandariai uždaro burną kaukės dalimi 1, kai nosis yra paliekama atvira laisvam kvėpavimui. Miego metu laisvai kvėpuojant per nosį, miego kaukės oro įleidimo-išleidimo sistema yra neutralioje būsenoje – vidinės kameros 3 oro įleidimo-išleidimo angos 9 yra tarp išorinės kameros 2 oro įleidimo-išleidimo angų 7 ir 8. Todėl oro patekimo galimybė per burną yra užblokuota, kai kvėpavimas per nosį vyksta laisvai. Kai dėl kokių tai priežasčių kvėpavimas per nosį sutrinka, miegantysis instinktyviai pradeda stipriau įkvėpti per burną, ir tai sukelia stipresnį oro išretinimą oro įleidimo-išleidimo sistemoje – sumažėja slėgis kaukės oro įleidimo-išmetimo angos 6 aplinkoje. Todėl išorinio slėgio veikiama vidinė kamera 3 juda oro įleidimo-išmetimo angos 6 kryptimi ir išorinės kameros 2 oro įleidimo-išleidimo angų 8 eilė susitapatina su vidinės kameros 3 oro įleidimo-išleidimo angų 9 eile – įvyksta nevalingas įkvėpimas per burną. Iškvėpimo metu per burną, atvirkščiai, kaukės oro įleidimo-išmetimo angos 6 aplinkoje slėgis padidėja ir viršija išorinį slėgį. Todėl vidinė kamera 3 juda į priešingą pusę nuo oro įleidimo-išmetimo angos 6 ir išorinės kameros 2 oro įleidimo-išleidimo angų 7 eilė susitapatina su vidinės kameros 3 oro įleidimo-išleidimo angų 9 eile – įvyksta nevalingas iškvėpimas per burną. Toliau procesai kartojasi – miegantysis kvėpuoja per burną, ir tai panaikina apnėjos pavojų.
[0010] Palyginus su analogu šis apnėjos reiškinį panaikinantis įtaisas pasižymi santykinai paprasta konstrukcija, yra patikimas, nereikalauja papildomų įtaisų – maitinimo šaltinių ir t. t.
1. Miego kaukė, sudaryta iš tvirto plastiko su minkštu silikono krašteliu, kuris leidžia kaukei gerai ir patogiai priglusti prie veido, lanksčių dirželių – reguliuojamos juostelės su specialiais lipdukais, kuriomis galima priderinti kaukę prie veido, kaukės priekinėje dalyje padaryta oro įleidimo-išleidimo anga, b e s i s k i r i a n t i tuo, kad prie oro įleidimo-išleidimo angos sumontuota oro įleidimo-išleidimo sistema, sudaryta iš dviejų kamerų, pavyzdžiui, cilindro pavidalų, išorinės kameros su jos paviršiuje padarytomis oro įleidimo-išleidimo kiaurymėmis, nejudamai pritvirtintos prie kaukės oro įleidimo-išleidimo angos, ir joje sandariai patalpintos vidinės kameros su jos paviršiuje padarytomis oro įleidimo-išleidimo kiaurymėmis, galinčios laisvai judėti išorinėje kameroje išilgai cilindrų bendrosios sukimo simetrijos ašies, o oro įleidimo-išleidimo kiaurymės padarytos taip, kad vidinės kameros judėjimo metu oras iš oro įleidimo-išleidimo angos praeina arba nepraeina iš vidinės kameros į išorę pro išorinę kamerą.
2. Miego kaukė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad išorinės kameros cilindro skritulinių paviršių plokštumose padarytos angos orui įeiti-išeiti, o išorinės kameros cilindro šoniniame paviršiuje padarytos angos, pavyzdžiui, apskritimų pavidalu, kurios išdėstytos dvejomis eilėmis vienodai nutolusiomis nuo cilindrinio šoninio paviršiaus centrinės apskritimo simetrijos linijos, ir šių angų išdėstymo apskritimų simetrijos linijos patalpintos atstumu L o = [(1/5)–(1/3)]·h v nuo išorinės kameros cilindrinio šoninio paviršiaus centrinės apskritimo simetrijos linijos, čia h v – vidinės kameros cilindro aukštis – atstumas tarp cilindro apskritiminių plokštumų.
3. Miego kaukė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad vidinės kameros cilindro skritulinio paviršiaus plokštumoje, esančioje šalia kaukės oro įleidimo-išmetimo angos, padarytos angos orui įeiti-išeiti, o vidinės kameros cilindro šoniniame paviršiuje padarytos angos, pavyzdžiui, elipsių pavidalu, kurios išdėstytos cilindrinio šoninio paviršiaus centrinės apskritimo simetrijos linijoje, sutapatinant elipsių ilgąją ašį su šia simetrijos linija, elipsių ilgosios ašies ilgis l max padarytas tenkinant sąlygą: 1,5·D ( l max ( 3·D, o trumposios ašies ilgis l min padarytas tenkinant sąlygą: D ( l min ( L, čia: D – išorinės kameros cilindro šoniniame paviršiuje padarytų apskritiminių angų diametras; L – atstumas tarp išorinės kameros cilindro šoniniame paviršiuje esančių apskritimais išdėstytų apskritiminių angų eilių, o vidinė kamera patalpinta išorinės kameros viduje taip, kad sutaptų jų cilindrinių šoninių paviršių centrinių apskritimų simetrijos linijos.
4. Miego kaukė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad tarp vidinės kameros cilindro skritulinių paviršių bei išorinės kameros cilindro skritulinių paviršių patalpintos dvi spyruoklės, palaikančios vidinę kamerą išorinės kameros simetrijos centre, kai vidinės kameros cilindro šoniniame paviršiuje esančios apskritimu išdėstytos elipsinės angos yra tarp išorinės kameros cilindro šoniniame paviršiuje esančių apskritimais išdėstytų apskritiminių angų eilių.
