[LT] Išradimas priklauso statybos pramonei ir gali būti panaudotas durų gamyboje.@Šarvuotos durys su šilumos ir garso izoliacija durų varčios viduje per visą jų plotą turi apsauginį metalo lakštą, kuris iš abejų arba vienos pusės uždengtas arba neuždengtas garso ir šilumos izoliacine plokšte ir iš abejų pusių uždengtas apdailiniais kietmedžio skydais.
[EN] The invention relates to building industry and can be used for manufacturing of doors. Armoured doors for insulation of noise and heat comprise a protecting metal sheet which is disposed inside of the panel of the doors across the whole space, the metal sheet is shielded or not shielded from both or one side by a noise and heat insulation plate, and from both sides it is shielded by decorated shields of hardnesstree.
[0001] Išradimas skirtas šarvuotų durų iš metalinio lakšto ,kietmedžio paviršiumi su padidinta šilumine v&r-70 bei garso izoliacija gamybai ir gali būti panaudotas statybinių konstrukcijų - durų gamybos pramonėje.
[0002] Yra žinomi durų tipai ir konstrukcijos žiur. GOST-«į 6629-88, kai durų varčios skydas užpildomas iš medžio arba medžio drožlių plokštės pagamintais tašeliais per visa varčios plotą »rba su tam tikrais tarpais.
[0003] ■Tokių durų pagrindinis konstrukcinis trūkumas yra jų mažas atsparumas mechaniniam išoriniai poveikiui-jos nėra saugios.
[0004] V.Krasenkino ir L.Fedorovskio knygoje "Civili-
[0005] t
[0006] 1969 ir knygoje "KOHCTpyfCIĮZK rpa^SHCK mIIX 3; t£KH£" ,M., CTpoŽUSUfiT11, 1973 be minėtų medinių durų, yra pateikia-mas ir nedegių arba sunkiai degių durų konstrukcinis sprendimas, kai durų varčia gadinama iš 2 plieno laks-. tų su mineralinio veltinio arba oro tarpsluoksniu, su aebestiniais intarpais, apmuštos iš visų pusių aklinai skarda.
[0007] Tokių durų pagrindinis trūkumas yra jų prasta
[0008] Išradimo uždavinys - pateikti durų konstrukcijos sprendimą, kuris įgalintų padidinti šiluminę varžą garso izoliaciją, būtų labai atsparus išoriniam mechaniniam poveikiui, turėtų gerą estetinę išvaizdą.

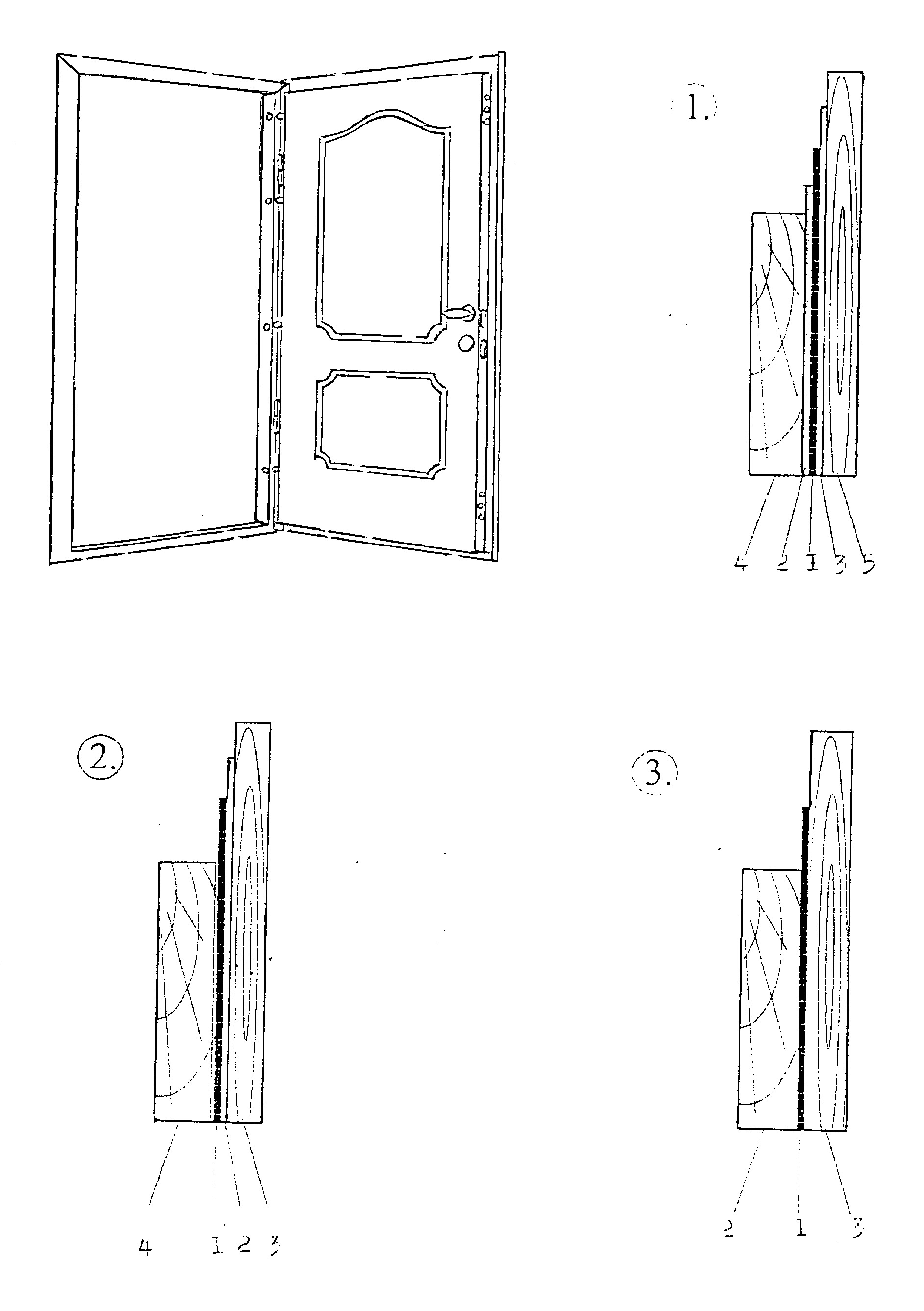

[0009] Išradimas paaiškinamas brėžiniu, kuriame patei-kiami durų skersiniai pjūviai ir bendras durų vaizdas.
[0010] Brėžinyje pavaizduotas varčios skersinio pjūvio vaizdas, kai I) į konstrukcijos vidurį per visą varčios plotą dedamas metalo lakštas I, iš abiejų pusių jis už-dengiamas garso ir šilumos izoliacine plokšte 2,3 ir iš abiejų pusių tvirtinamas apdailinis kietmedšio skydas
[0011] *,5.
[0012] Kita šios konstrukcijos modifikacija 2) - konstrukcijos viduryje per visą jos plotį montuojamas metalo lakštas I, garso ir šilumos izoliacinė plokštė 2 de-dama tik iš vienos pusės. Iš abiejų konstrukcijos pusių
[0013] Vien tik metalinis lakštas 1 ir kietmedžio ap-dailini s skydas 2,3 sudaro modifikacijos 3) konstrukci-
[0014] ją-
[0015] Visos konstrukcijos dalys yra suklijuojamos kli-jais, supresuojamos ir suveržiamos varžtais.
[0016] Konstrukciją pagyvina filingai, suteikiantys jai elegantiškumo bei papildomos šiluminės varžos ir garso izoliacijos.
[0017] Šios konstrukcijos šarvuotų durų su šilumos ir garso izoliacija gamyba yra nesudėtinga, lengvai įsisa-vinama pramoniniu būdu bei individualios gamybos prakti-koje.
Šarvuotų durų su šilumos ir garso izoliacija, susidedančių iš metalo plokštės, garso ir šilumos izo-liacinių plokščių arba be jų ir kietmedrio apdailinių skydų konstrukcija, besiskirianti tuo, kad durų varčios viduje per visą jos plotą sumontuotas apsauginis metalo lakštas, kuris iš dviejų arba vienos pusės uždengtas arba neuždengtas garso ir šilumos izolia cine plokšte ir iš abiejų pusių uždengtas apdailiniais k i et medžio skydais.
