[LT] Šis išradimas yra lankstus rėmas, kuris sumažina nugaros raumenų įtampą ir spaudimo jėgas tarp slankstelių (vertebra thoracica ir vertebra lumbalis) kai įrenginio naudotojas lenkiasi į priekį. Tokiu būdu įrenginys sumažina nugaros traumos riziką, sumažina nugaros raumenų, kurie ištiesina nugarą (Longissimus Thoracis, Iliocostalis Thoracis, Spinalis Thoracis, Semispinalis Thoracis, Interspinales lumborum, Multifidus, Iliocostalis Lumborum) nuovargį ir sumažina nugaros skausmą. Šis išradimas susideda iš mažiausiai dviejų lakštinių spyruoklių, kurios sudaro X raidės formos rėmą kuris pritvirtinamas prie žmogaus kūno naudojant diržus.
[EN] Flexible frame that reduces strain on the muscles and compression forces between vertebrae (vertebra thoracica and vertebra lumbalis) when a user is bending his or her back. By doing so the device lowers the risk of back injury, reduces fatigue of the back muscles that extend the spine (Longissimus Thoracis, Iliocostalis Thoracis, Spinalis Thoracis, Semispinalis Thoracis, Interspinales lumborum, Multifidus, Iliocostalis Lumborum) and reduces back pain. It comprises of at least two leaf springs which are fixed to the human body in the shape of letter X with belts.
[0001] TECHNIKOS SRITIS
[0002] Šis išradimas yra susijęs su žmogaus stuburo sutvirtinimo įrenginiais, tiksliau su įrenginiais sumažinančiais nugaros raumenų įtampą atsirandančią įrenginio naudotojui lenkiantis į priekį; ypatingai su spyruokliniais, kūną atitinkančiais įrenginiais kurie yra suspaudžiami įrenginio naudotojui lenkiantis į priekį ir išsitiesdami padeda sugrąžinti naudotojo kūną į tiesią poziciją.
[0003] TECHNIKOS LYGIS
[0004] Nugaros sutvirtinimo įrenginiai, kurie yra sukurti padėti asmeniui lenktis į priekį, kilnoti įvairius objektus ir stovėti tiesiai yra žinomi US 5176622, US 703477 A ir US 443113 A patentuose. Šie įrenginiai naudoja pasyvų spyruoklių pasipriešinimą siekiant sumažinti raumenų įtampą. Šiose sistemose kai kampas tarp liemens ir kojų pasiekia iš anksto numatytą kampą lenkiantis, tupint ar einant prietaisai pradeda priešintis. Visi šie išradimai tvirtinasi prie naudotojo kojų kas nulemia tai, jog sėdint ar vaikštant prietaisai sukelia nepatogumų. Aš atradau, kad nėra būtina pritvirtinti spyruokles prie naudotojų kojų, tam kad sumažinti nugaros raumenų įtampą, kas nulemia tai, kad prietaiso matmenys yra mažesni ir prietaisas gali būti patogiai naudojamas sėdint ar einant.
[0005] IŠRADIMO ESMĖ
[0006] Šis išradimas yra naudojamas sprendžiant nugaros skausmo, nugaros raumenų įtampos ir nugaros traumos rizikos problemas pasyviai, tai yra be išorinės energijos. Prietaisas yra numatomas naudojimui sporte kaip nugaros skausmo, nugaros raumenų (Longissimus Thoracis, Iliocostalis Thoracis, Spinalis Thoracis, Semispinalis Thoracis, Interspinales lumborum, Multifidus, Iliocostalis Lumborum) įtampos, spaudimo jėgos tarp slankstelių (vertebra thoracica ir vertebra lumbalis) ir nugaros traumų prevencijos prietaisas. Taip pat šis prietaisas gali būti naudojamas nugaros traumų, iškrypimų ir kitų medicininių, patologijų korekcijai, reabilitacijai ir prevencijai.
[0007] Šis išradimas susideda iš mažiausiai dviejų lakštinių spyruoklių kurios sudaro X raidės formos rėmą kuris pritvirtinamas prie žmogaus kūno naudojant diržus, taip leidžiant stuburui išsitempti be papildomos spaudimo jėgos tarp slankstelių. Rėmas yra pritvirtintas prie naudotojo pečių linijos ir juosmens naudojant diržus tam, kad būtų galima nuimti prietaisą. Tarp viršutinių spyruoklių dalių yra pritvirtinamas viršutinis diržas tam, kad būtų fiksuotas kampas tarp spyruoklių.
[0008] Tam, kad prietaisas būtų pritaikomas skirtingiems naudotojų nugarų dydžiams yra naudojamas rėmas susidedantis iš mažiausiai keturių lakštinių spyruoklių. Šios spyruoklės yra sujungtos su centriniu mechanizmu taip, kad būtų galima keisti kampus tarp lakštinių spyruoklių ir kampus tarp kiekvienos lakštinės spyruoklės ir centrinio mechanizmo. Centrinis mechanizmas gali pailgėti tam, kad būtų galima pritaikyti prietaisą skirtingiems naudotojų nugarų dydžiams. Keičiant kampus tarp kiekvienos lakštinės spyruoklės ir centrinio mechanizmo galima užsidedant prietaisą įtempti lakštines spyruokles tam, kad jos stipriau priešintųsi stuburo linkimui.
[0009] Centrinis mechanizmas susideda iš mažiausiai dviejų plokščių. Ant viršutinės ir apatinės plokštės yra jungtys, prie kurių pritvirtinamos lakštinės spyruoklės. Viršutinė ir apatinė plokštės yra sujungtos pailginančiuoju mechanizmu, kuris leidžia pritaikyti prietaisą skirtingiems naudotojų nugarų dydžiams. Tarp viršutinės ir apatinės plokštės vidurinė plokštė gali būti pritvirtinta tam, kad padidėtų išradimo paviršiaus plotas, kuris remiasi į naudotojo nugarą.
[0010] Lakštinės spyruoklės gali turėti skirtingą standumą, lankstumą ir tvirtumą skirtingose vietose tam, kad prisitaikytų prie kūno išlinkimų. Bendras lakštinės spyruoklės standumas yra keičiamas pritvirtinant standinančias detales, kurios priešinasi lakštinės spyruoklės linkimui.
[0011] Rėmas yra įdedamas į elastinį apvalkalą, ant kurio pritvirtinami reguliavimo ir tvirtinimo prie kūno diržai. Prie viršutinės prietaiso dalies yra pritvirtinami pečių ir krūtinės diržai tam, kad prietaisą būtų galima pritvirtinti prie pečių ir krūtinės, taip pat viršutinis reguliavimo diržas tam, kad būtų galima nustatyti kampą tarp spyruoklių. Prie apatinės prietaiso dalies yra pritvirtinamas juosmens diržas.
[0012] Išradimas yra paremtas idėja panaudoti lakštinių spyruoklių tamprumą taip, kad lakštinės spyruoklės remtųsi į naudotojo nugarą ir trauktų pečius ir juosmenį atgal tam, kad būtų sumažinta nugaros raumenų įrumpa. Kai nugaros raumenų įtampa yra sumažinama, sumažėja ir spaudimo jėgos tarp slankstelių, todėl šis prietaisas yra naudojamas kaip nugaros traumų, iškrypimų ir kitų medicininių, patologijų korekcijai, reabilitacijai ir prevencijai, taip pat nugaros skausmo ir raumenų nuovargio sumažinimui.
[0013] TRUMPAS BRĖŽINIŲ APRAŠYMAS

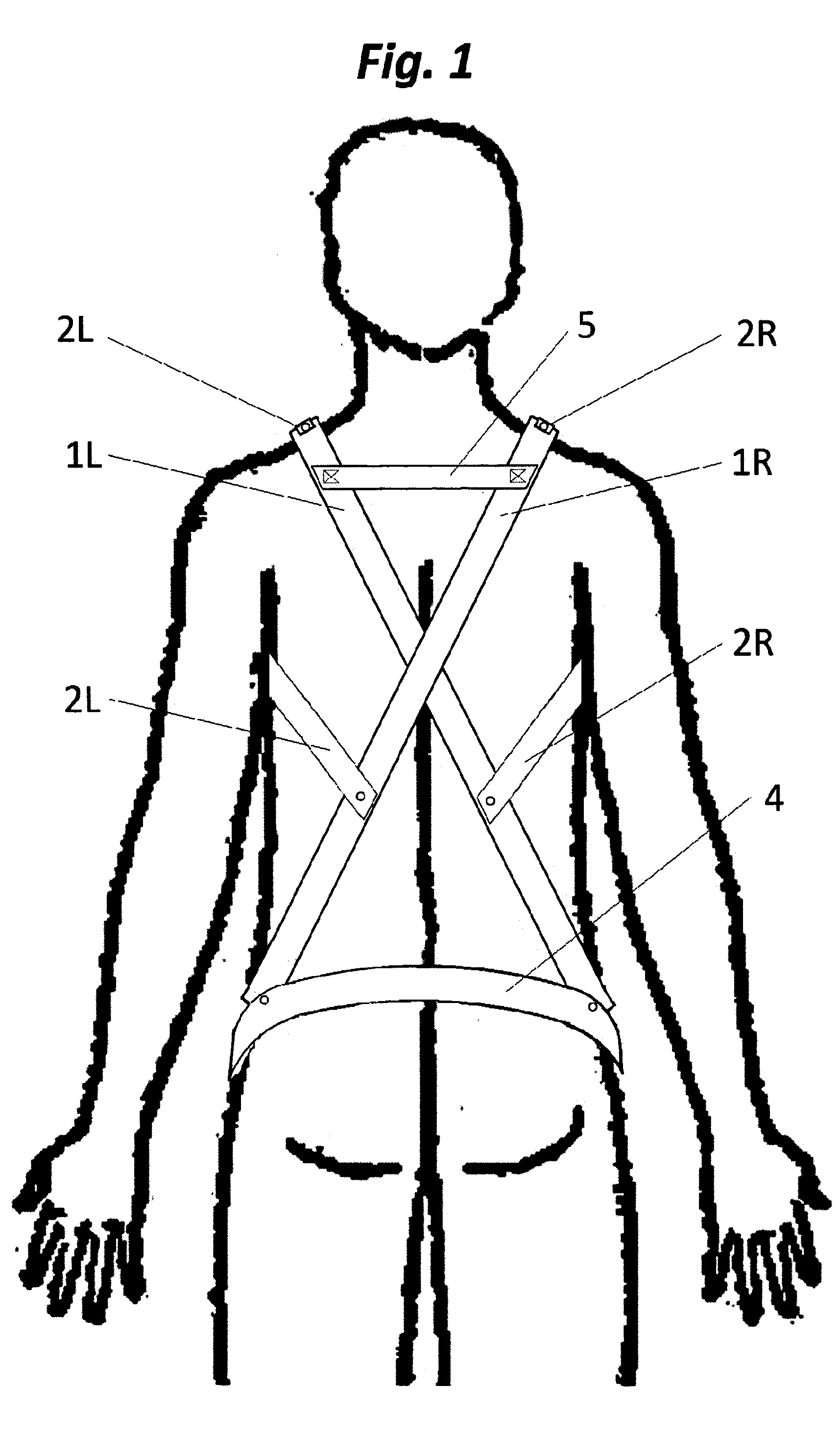

[0014] FIG. 1 parodytas paprasčiausias išradimo įgyvendinimo variantas žiūrint iš nugaros.

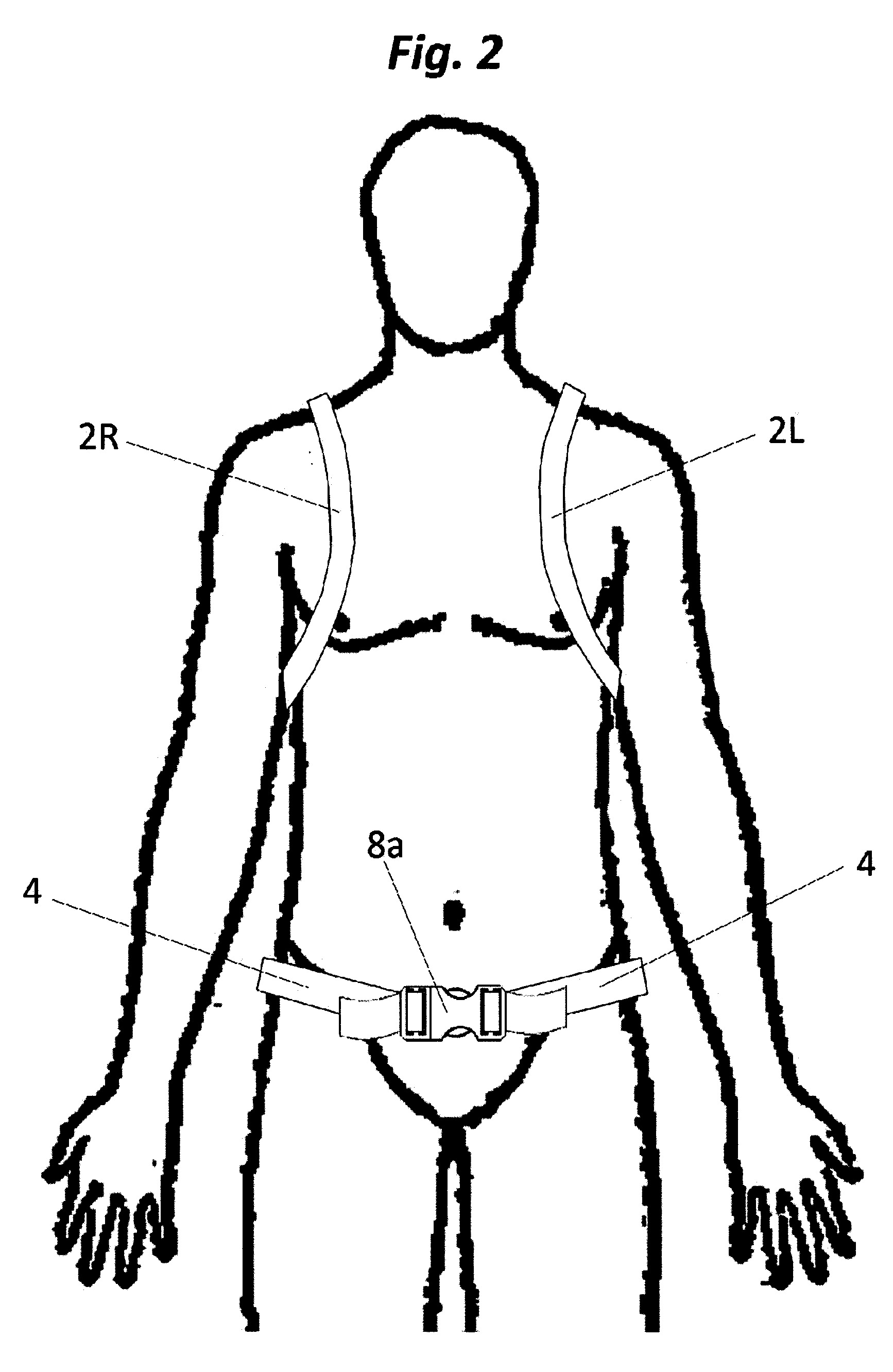

[0015] FIG. 2 parodytas paprasčiausias išradimo įgyvendinimo variantas žiūrint iš priekio.

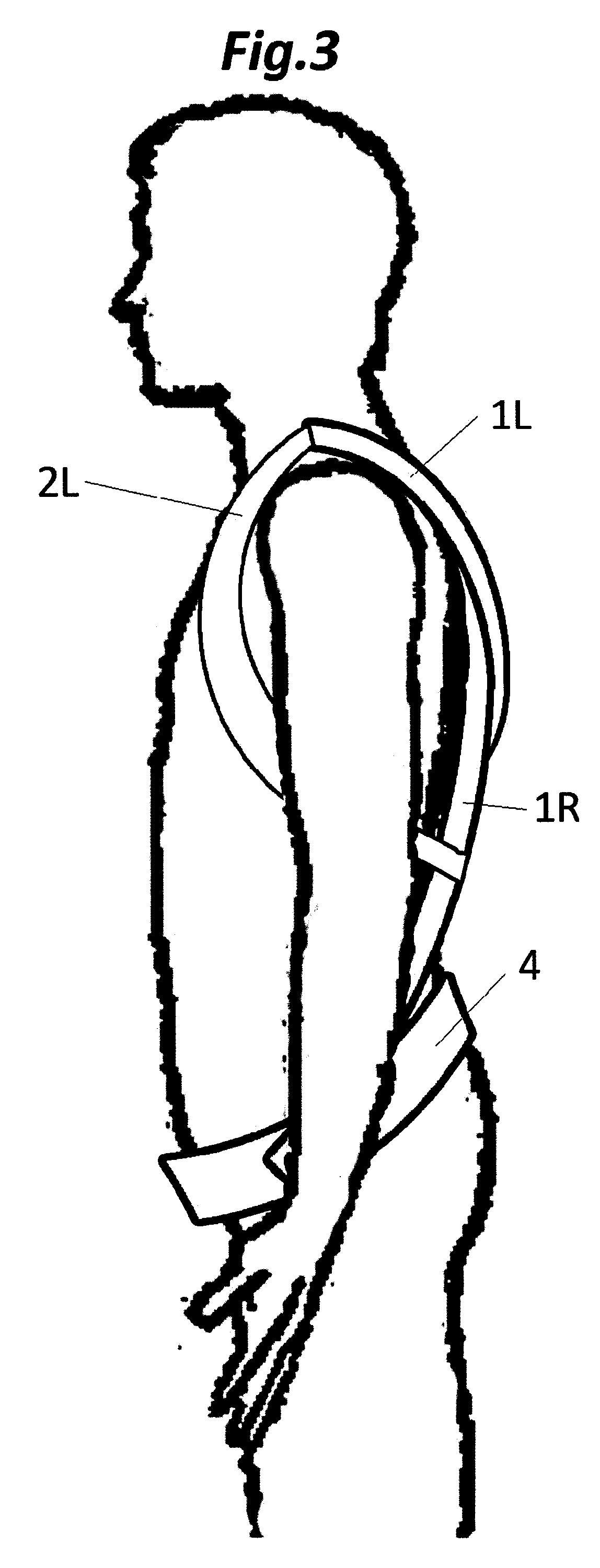

[0016] FIG. 3 parodytas paprasčiausias išradimo įgyvendinimo variantas žiūrint iš šono.

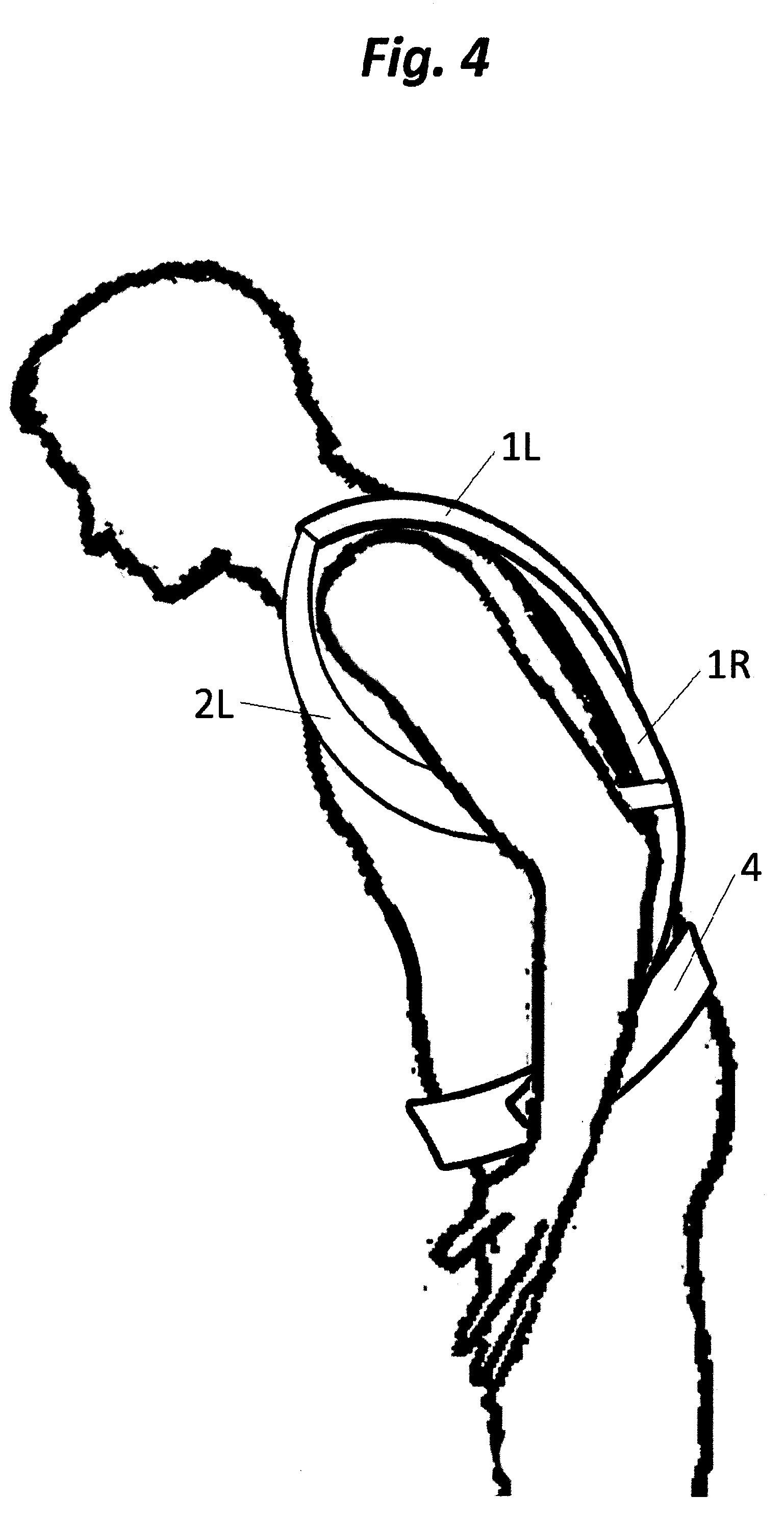

[0017] FIG. 4 parodytas paprasčiausias išradimo įgyvendinimo variantas žiūrint iš šono kai naudotojas lenkiasi į priekį.

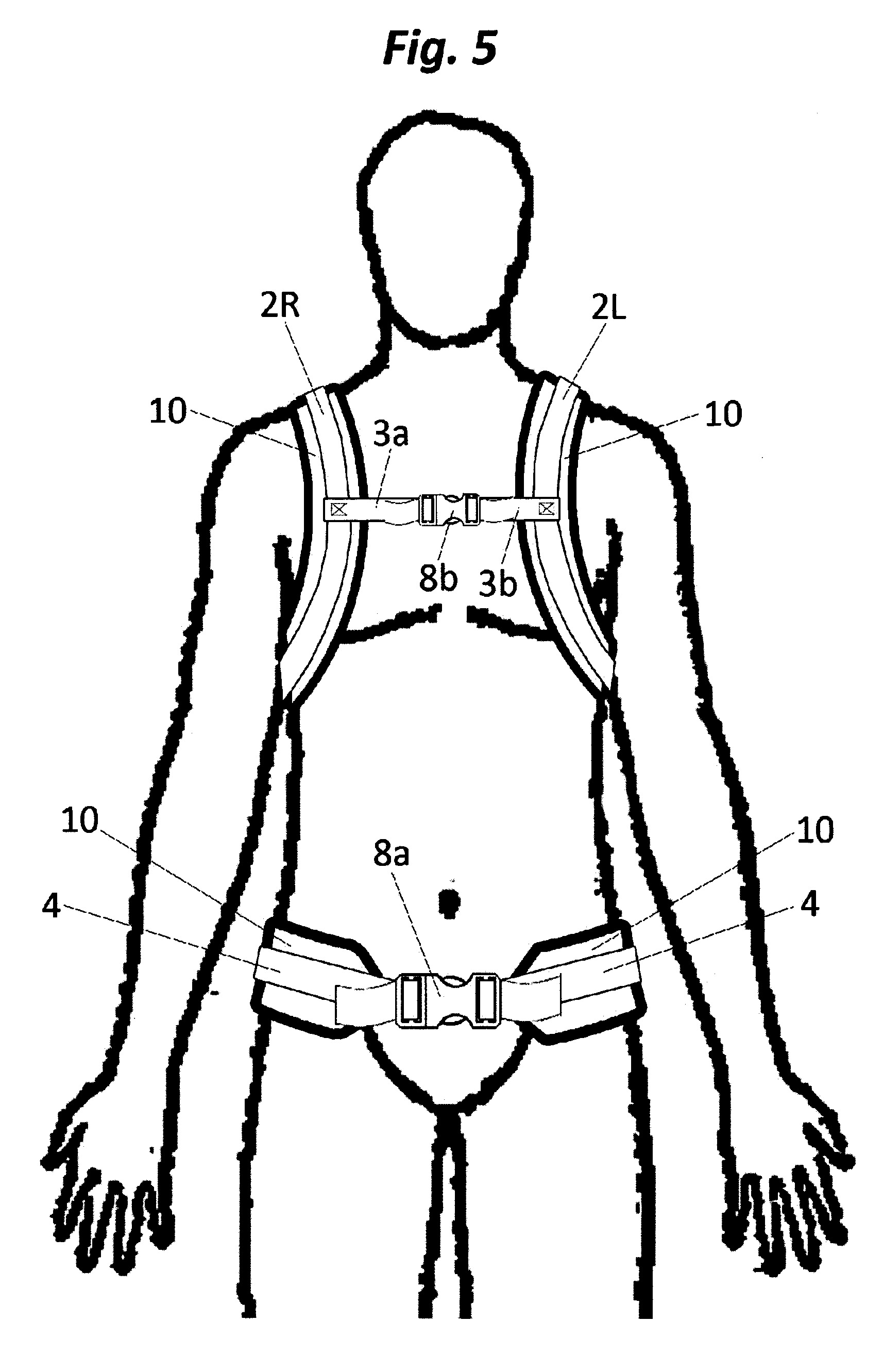

[0018] FIG. 5 parodytas tinkamiausias išradimo įgyvendinimo variantas žiūrint iš priekio.

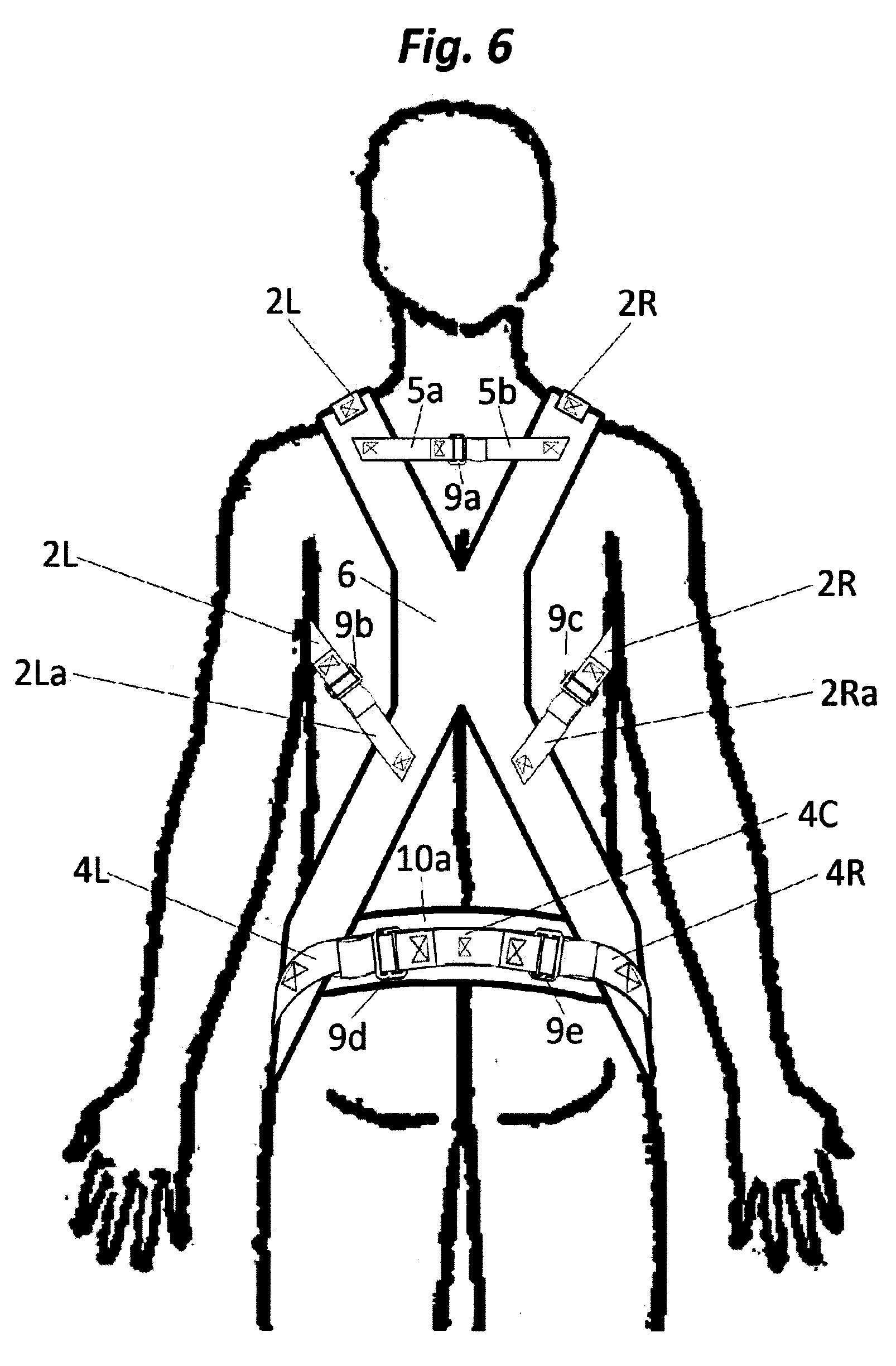

[0019] FIG. 6 parodytas tinkamiausias išradimo įgyvendinimo variantas žiūrint iš nugaros.

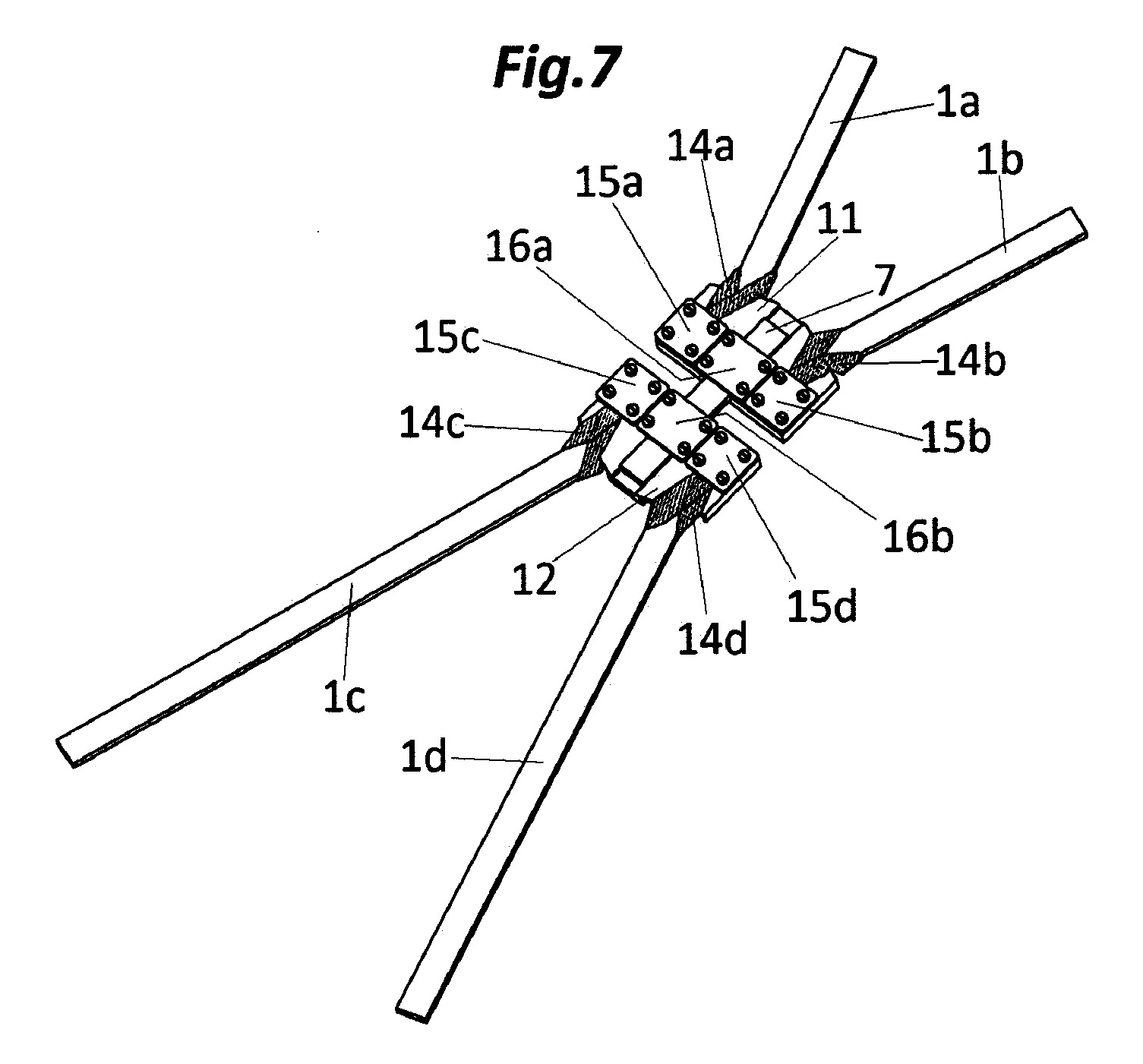

[0020] FIG. 7 parodytas tinkamiausio išradimo įgyvendinimo rėmas.

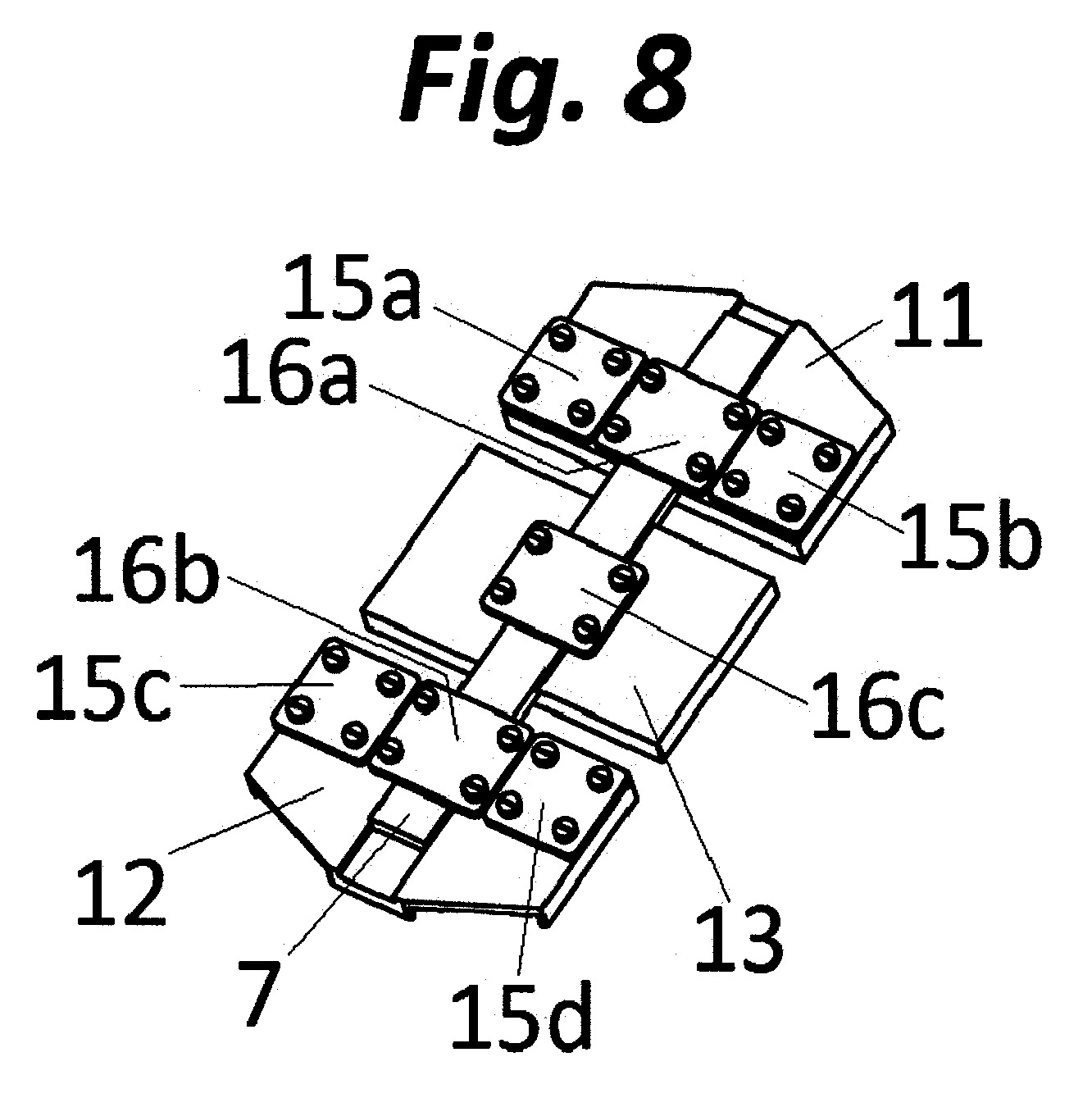

[0021] FIG. 8 parodytas centrinis mechanizmas su vidurine plokšte.

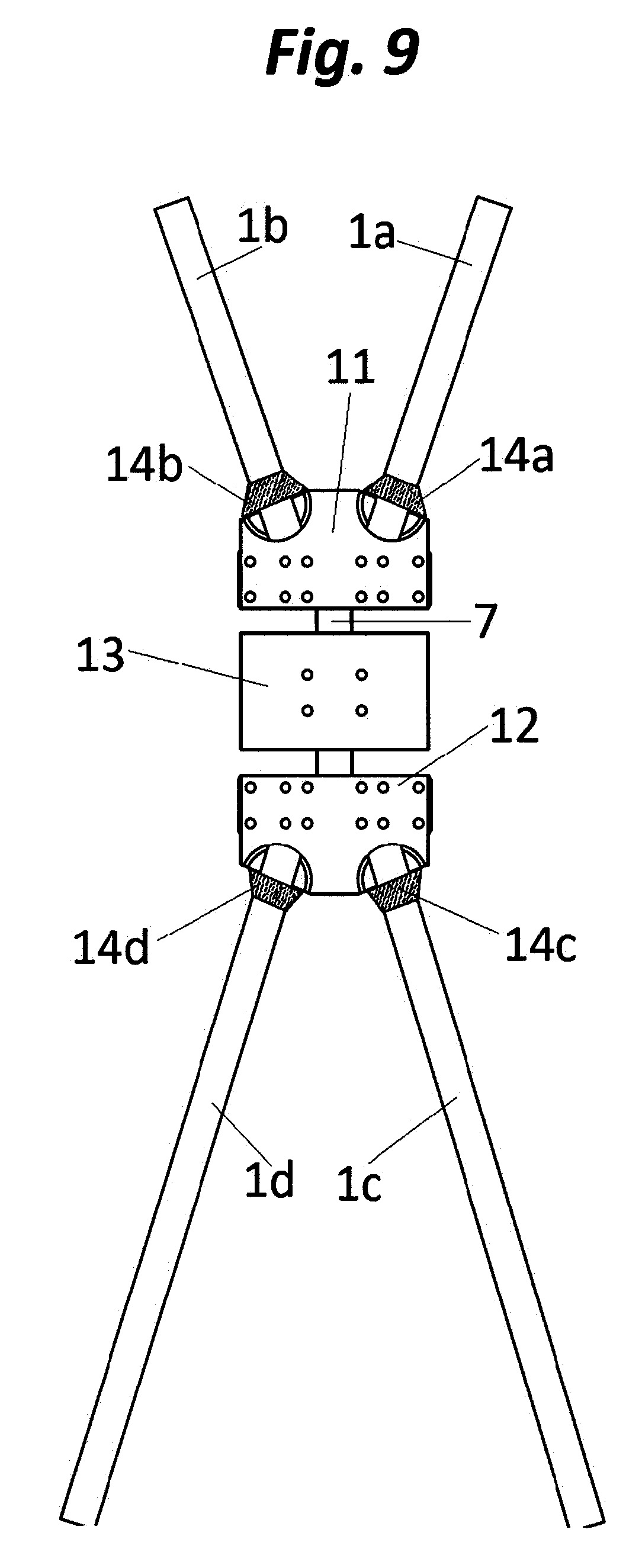

[0022] FIG. 9 parodytas išradimo rėmas iš priekio.
[0023] FIG. 10 parodytas kampo reguliavimo mechanizmas keičiantis kampus tarp lakštinės spyruoklės ir centrinio mechanizmo

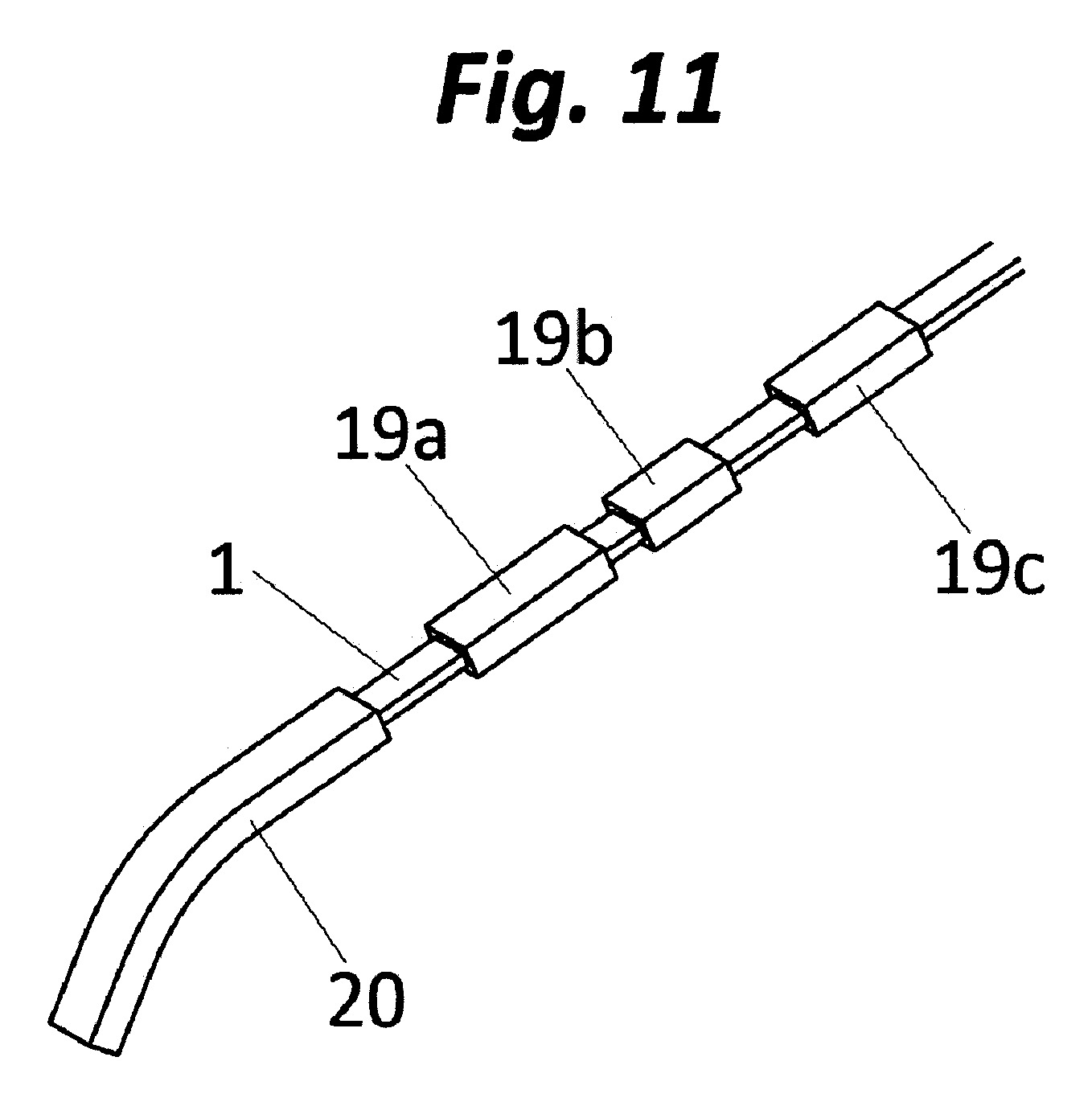

[0024] FIG. 11 parodytas bendro spyruoklės standumo keitimas naudojant standinančias detales ir spyruoklės antgalį.
[0025] Toliau pateiktų pažymėjimų sąrašas:
[0026] 1 lakštinė spyruoklė
[0027] 2 pečių diržai
[0028] 3 krūtinės diržas
[0029] 4 juosmens diržas
[0030] 5 viršutinis diržas
[0031] 6 elastinis apvalkalas
[0032] 7 centrinė lakštinė spyruoklė
[0033] 8 reguliuojama sagtis
[0034] 9 diržo ilgio reguliatorius
[0035] 10 paminkštinimas
[0036] 11 viršutinė plokštė
[0037] 12 apatinė plokštė
[0038] 13 vidurinė plokštė
[0039] 14 spyruoklės tvirtinimo diržas
[0040] 15 spaustukas
[0041] 16 spyruoklės spaustukas
[0042] 17 varžtai
[0043] 18 plokštė
[0044] 19 standinanti detalė
[0045] 20 spyruoklės antgalis
[0046] DETALUS IŠRADIMO APRAŠYMAS
[0047] Fig. 1, fig. 2, fig. 3, fig. 4 yra parodytas paprasčiausias išradimo įgyvendinimo variantas kuriame lakštinės spyruoklės 1L ir 1R sudaro rėmą, kuris yra pritvirtinamas X raidės forma prie žmogaus kūno naudojant diržus. Vienas pečių diržo 2L galas yra pritvirtintas prie lakštinės spyruokles 1L viršaus, o kitas pečių diržo 2L galas yra pritvirtintas prie lakštinės spyruoklės 1R. Vienas pečių diržo 2R galas yra pritvirtintas prie lakštinės spyruokles 1R viršaus, o kitas pečių diržo 2R galas yra pritvirtintas prie lakštinės spyruoklės 1L. Prie viršutinių lakštinių spyruoklių 1L ir 1R pusių yra pritvirtintas viršutinis diržas 5, kuris fiksuoja kampą tarp lakštinių spyruoklių 1L ir 1R. Prie apatinių lakštinių spyruoklių 1L ir 1R pusių yra pritvirtintas juosmens diržas 4. Abu juosmens diržo 4 galai yra praverti pro reguliuojamą sagtį 8a tam, kad būtų galima reguliuoti juosmens diržo 4 ilgį. Pečių diržai 2L ir 2R yra naudojami prietaiso pritvirtinimui prie naudotojo pečių. Juosmens diržas 4 yra naudojamas prietaiso pritvirtinimui prie naudotojo juosmens.
[0048] Fig. 5 parodytas tinkamiausias išradimo įgyvendinimo variantas žiūrint iš priekio, kuriame paminkštinimai 10 yra pritvirtinti prie pečių diržų 2L, 2R ir prie juosmens diržo 4 tam kad prietaisas būtų komfortiškesnis. Krūtinės diržas 3 turintis kairįjį segmentą 3b ir dešinįjį segmentą 3a, kurių galai yra praverti pro reguliuojamą sagtį 8b tam, kad būtų galima reguliuoti krūtinės diržo 3 segmentų 3a ir 3b ilgį.
[0049] Fig. 6 parodytas tinkamiausias išradimo įgyvendinimo variantas žiūrint iš nugaros, kuriame rėmas sudarytas iš lakštinių spyruoklių 1L ir 1R arba rėmas pavaizduotas fig. 7 yra patalpinamas elastiniame apvalkale 6. Viršutinis diržas 5 turi segmentus 5a ir 5b, kurie yra praverti pro diržo ilgio reguliatorių 9a tam kad viršutinio diržo ilgis būtų reguliuojamas.
[0050] Pečių diržas 2R turi segmentą 2Ra, kuris yra pervertas pro diržo ilgio reguliatorių 9c tam, kad būtų galima keisti segmento 2Ra ilgį. Pečių diržas 2L turi segmentą 2La, kuris yra pervertas pro diržo ilgio reguliatorių 9b tam, kad būtų galima keisti segmento 2La ilgį. Pečių diržo 2L vienas galas yra pritvirtintas prie elastinio apvalkalo 6, o kitas galas yra pritvirtintas prie diržo ilgio reguliatoriaus 9b. Pečių diržo 2R vienas galas yra pritvirtintas prie elastinio apvalkalo 6, o kitas galas yra pritvirtintas prie diržo ilgio reguliatoriaus 9c.
[0051] Juosmens diržas 4 turi segmentus 4L, 4C ir 4R. Segmentas 4C yra pritvirtintas prie paminkštinimo 10a, prie segmento 4C galų yra pritvirtinti diržo ilgio reguliatoriai 9d ir 9e. Segmentai 4L ir 4R yra pritvirtinti prie elastinio apvalkalo 6. Vienas segmento 4L galas yra pritvirtintas pro diržo ilgio reguliatoriaus 9d, vienas segmento 4R galas yra pravertas pro diržo ilgio reguliatoriaus 9e tam, kad segmentų 4L ir 4R ilgis būtų reguliuojamas.
[0052] Fig. 7 parodytas tinkamiausio išradimo įgyvendinimo rėmas, kuriame yra naudojamas centrinis mechanizmas leidžiantis rėmui pailgėti, kompaktiškai susilankstyti kai jis nėra naudojamas ir leistų reguliuoti kampus tarp lakštinių spyruoklių 1a, 1b, 1c, 1d ir reguliuoti kampus tarp kiekvienos individualios lakštinės spyruoklės 1a, 1b, 1c ir 1d ir centrinio mechanizmo tam, kad būtų galima pritaikyti rėmą skirtingų nugarų dydžių naudotojams. Centrinis mechanizmas susideda iš mažiausiai dviejų plokščių: viršutinės plokštės 11 ir apatinės plokštės 12 prie kurių yra pritvirtintos lakštinės spyruoklės 1a, 1b, 1c, 1d naudojant spyruoklių tvirtinimo diržus 14a, 14b, 14c ir 14d, kurie yra prispausti prie viršutinės plokštės 11 ir prie apatinės plokštės 12 naudojant spaustukus 15a, 15b, 15c, 15d. Viršutinė plokštė 11 ir apatinė plokštė 12 yra sujungtos panaudojanti centrinę lakštinę spyruoklę 7, kuri yra prispausta prie viršutinės plokštės naudojant spyruoklės spaustuką 16a ir prie apatinės plokštės 12 naudojant spyruoklės spaustuką 16b.
[0053] Fig. 8 ir fig. 9 parodytas tinkamiausio išradimo įgyvendinimo centrinis mechanizmas ir rėmas, kuriuose vidurinė plokštė 13 yra pritvirtinta prie centrinės lakštinės spyruoklės 7 naudojant spaustuką 16c tam, kad padidėtų rėmo paviršiaus plotas, kuris remiasi į naudotojo nugarą.

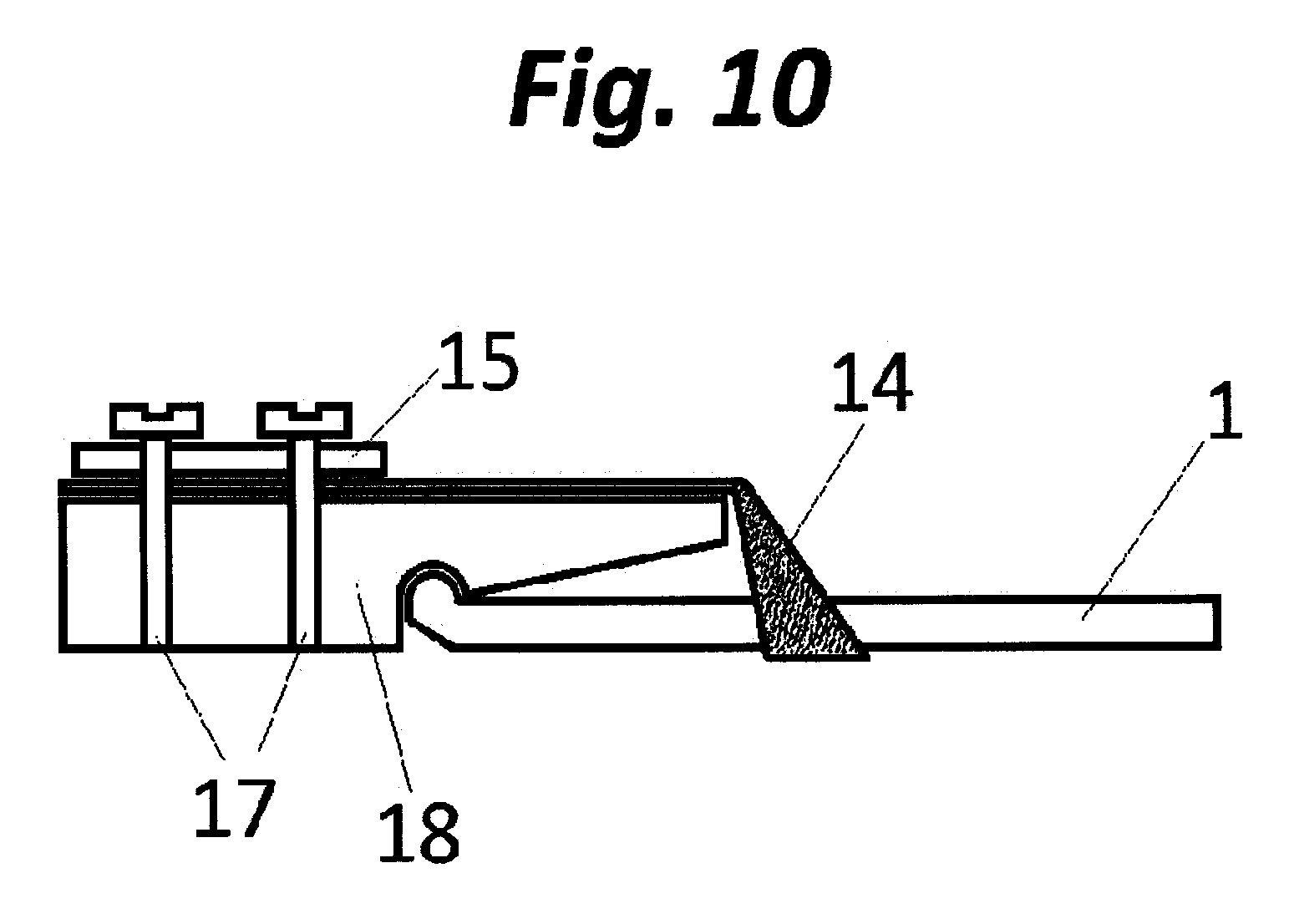

[0054] Fig. 10 parodytas lakštinės spyruoklės 1 jungtį su plokšte 18, kuri simbolizuoja viršutinę plokštę 11 ir apatinę plokštę 12. Plokštė 18 turi griovelį, į kurį įsistato lakštinės spyruoklės 1 iškilimas, taip pat lakštinės spyruoklės 1 vieta yra fiksuojama spyruoklės tvirtinimo diržu 14, kuris yra prispaustas spaustuku 15 naudojant varžtus 17 prie plokštės 18 tam, kad būtų galima keisti spyruoklės tvirtinimo diržo 14 ilgį taip keičiant kampą tarp lakštinės spyruoklės 1 ir plokštės 18.
[0055] Fig. 11 parodo lakštinės spyruoklės 1 ilgio ir bendro standumo kitimą naudojant spyruoklės antgalį 20 ir standinančias detales 19a, 19b ir 19c. Standinančios detalės 19 gali turėti skirtingą ilgį ir standumą tam, kad priešintųsi lakštinės spyruoklės 1 linkimui tose vietose kur standinančio detalės 19 yra pritvirtintos. Standinančios detalės 19 laikosi savo vietose dėl trinties jėgos su spyruokle 1.
1. Lankstus rėmas kuris sumažina nugaros raumenų (Longissimus Thoracis, Iliocostalis Thoracis, Spinalis Thoracis, Semispinalis Thoracis, Interspinales lumborum, Multifidus, Iliocostalis Lumborum) įtampą ir spaudimo jėgas tarp slankstelių (vertebra thoracica ir vertebra lumbalis) kai įrenginio naudotojas lenkiasi į priekį susidedantis iš:
Lankstaus rėmo sudaryto iš X raidės forma sudėtų mažiausiai 2 lakštinių spyruoklių, prie kurių galų esančių arčiausiai pečių yra pritvirtintas kairysis ir dešinysis pečių diržai, laisvi pačių diržų galai yra pritvirtinti prie vidurinės rėmo dalies, prie lakštinių spyruoklių galų esančių arčiausiai klubų yra pritvirtintas juosmens diržas; turintis mažiausiai vieną viršutinį diržą kampų tarp lakštinių spyruoklių nustatymui.
2. Lankstus rėmas pagal 1 punktą, besiskiriantis tuo, kad pečių diržai yra sujungti su reguliuojamu krūtinės diržu tam, kad jėga veikianti viršutinę kūno dalį naudojant prietaisą būtų paskirstyta po naudotojo krūtinę.
3. Lankstus rėmas pagal 1 arba 2 punktus, besiskiriantis tuo, kad pečių diržai, juosmens diržas ir viršutinis diržas yra sujungti su diržų ilgių reguliatoriais tam, kad prietaisą būtų galima pritaikyti prie naudotojo nugaros dydžio.
4. Lankstus rėmas pagal 1, 2 arba 3 punktus, besiskiriantis tuo, kad rėmas turi centrinį mechanizmą, kuris leidžia rėmui kompaktiškai susilankstyti kai jis nėra naudojamas, pailgėti, keisti kampus tarp lakštinių spyruoklių ir tarp kiekvienos individualios lakštinės spyruoklės ir centrinio mechanizmo tam, kad rėmą būtų galima pritaikyti prie naudotojo nugaros dydžio ir formos.
5. Lankstus rėmas, pagal 1, 2, 3 arba 4 punktus, kuriame rėmas yra apvilktas elastiniu apvalkalu tam, kad būtų patogiau jį nešioti ir jis galėtų prisitaikyti prie rėmo pailgėjimo.
