[LT] Išradimas priklauso kompresorinės technikos sričiai, susijusiai su šaldymo technika.@Sandarus rotorinis šaldymo kompresorius susideda iš rotoriaus (1), alkūninio veleno (2), cilindro (3), mentės (5),slankiojančios cilindro išpjovoje (6), spyruoklės (7), prispaudžiančios mentę prie rotoriaus, slydimo elemento (9), įstatyto į išpjovą mentės gale ir galinčio pasisukti apie savo ašį, viršutinio ir apatinio dangtelių su slydimo guoliais, elektros variklio. Kompresoriaus rotorius ir alkūninis velenas yra viena detalė arba rotorius ekscentriškai nejudamai užtvirtintas ant veleno, o slydimo elementodarbinio cilindrinio paviršiaus spindulys R1 visada didesnis už rotoriaus spindulį R2, ir esant R2=0,02-0,05 m, lygus:@R1=R2+ R,@kur R=3,333 R +4,7057 R +0,2782 R2-481,43 lR +6162,5 l2R2-86,06 lR2-17833,33 l3+286,875 l2-1,251 l+0,001202;@ l=0,2R2+0,002,@čia R1-slydimo elemento darbinio paviršiausspindulys, m;@ R2-rotoriaus spindulys, m;@ l-slydimo elemento darbinio paviršiaus lanko ilgis, m.
[EN] The invention relates to compressors engineering connected with cooling engineering. A hermetic rotary cooling compressor comprises a rotor (1), a crankshaft (2), a cylinder (3), a blade (5), sliding in the notch (6) of the cylinder, a spring (7), which presses the blade to the rotor, a slipping element (9) which is put into the notch on the end of the blade and turned round its axle, upper and lower covers with plain bearings, an electric motor. The rotor of the compressor and the crankshaft is one part, or the rotor is eccentrically and motionlessly fastened on the shaft. The radius R1 of the working cylindrical surface of the slipping element is always bigger than the radius R2 of the rotor, and at R2=0,02-0,05m, it is equal to: R1=R2+ R, R=3,333 R + 4,7057 R + 0,2782 R - 481,43 lR + 6162,5 l R - 86,06 lR -17833,33 l + 286,875 l - 1,251 l + 0,001202, l = 0,2 R + 0,002, R1 - radius of the working surface of the slipping element, m. R2 - radius of the rotor, m. l - arc length of the working surface of the slipping element, m.
[0001] Išradimas skiriamas kompresorinės technikos sričiai, susijusiai su šaldymo technika, pavyzdžiui, su buitiniais šaldytuvais.
[0002] Žinomas rotacinis mentinis kompresorius [žiūr. Japonijos paraišką Nr. 6480787 TPK F 04 C 18/356, 1989 m.], kuris susideda iš rotoriaus, alkūninio veleno, cilindro, mentės, spyruoklės. Jo mentės galas yra apskritimo lanko formos, sutampančios su išoriniu rotoriaus paviršiumi. Šiuo atveju kontaktas visu paviršiumi gaunamas tiktai vienoje rotoriaus padėtyje, kai alkūninio veleno ekscentriko ašis sutampa su mentės ašimi. Todėl pratekėjimai tarp mentės ir rotoriaus sumažėja neženkliai. Be to padidėja nuostoliai dėl trinties.
[0003] Žinomas rotorinis kompresorius su apriedančiu rotoriumi [žiūr. VFR paraišką Nr. 3611395 TPK F 04 C 18/356, 1987 m.], kuris susideda iš rotoriaus, alkūninio veleno, cilindro, mentės, slankiojančios cilindro išpjovoje, spyruoklės, prispaudžiančios mentę prie rotoriaus, slydimo elemento, įstatyto į išpjovą mentės gale ir galinčio pasisukti apie savo ašį, viršutinio ir apatinio dangtelių su slydimo guoliais, elektros variklio. Sandarinimas tarp mentės ir rotoriaus gaunamas tam tikru paviršiaus plotu, tačiau slydimo elemento konfigūracija gana sudėtinga, visiškai neapibrėžta darbinio paviršiaus geometrija. Todėl nėra garantijų, kad susidarys sandarinanti tepalo plėvelė. Sumažėjus tūriniams nuostoliams, padidės nuostoliai dėl trinties, todėl bendras kompresoriaus n.v.k. (šaldymo koeficientas) ženkliai nepasikeis.
[0004] Išradimo tikslas - sandaraus rotorinio šaldymo kompresoriaus šaldymo koeficiento padidinimas, sumažinant tūrinius nuostolius dėl pratekėjimų tarp rotoriaus ir mentės, atskiriančios įsiurbimo ertmę nuo suslėgimo ertmės.
[0005] Sandarus rotorinis šaldymo kompresorius susideda iš rotoriaus, alkūninio veleno, cilindro, mentės, slankiojančios cilindro išpjovoje, spyruoklės, prispaudžiančios mentę prie rotoriaus, slydimo elemento, įstatyto į išpjovą mentės gale ir galinčio pasisukti apie savo ašį, viršutinio ir apatinio dangtelių su slydimo guoliais, elektros variklio. Kompresoriaus rotorius ir alkūninis velenas yra viena detalė arba rotorius ekscentriškai nejudamai užtvirtintas ant veleno, o slydimo elemento darbinio cilindrinio paviršiaus spindulys Ri visada didesnis už rotoriaus spindulj R2, ir esant R2=0.02-0.05 m, lygus:
[0006] kur
[0007] AR = 3. 333 Rl +4.7057- Rį + 0.2782-7?2 -481.43-//?f + 6162.5-/2tf2 --86.06- IRZ -17833.33-/3 + 286.875- 12 -1.251-/ +0.001202;
[0008] /=0.2 R2+0.002,
[0009] čia Ri - slydimo elemento darbinio paviršiaus spindulys, m;
[0010] R2 - rotoriaus spindulys, m;
[0011] To dėka tarp rotoriaus ir slydimo elemento kompresoriaus darbo metu gaunamas hidrodinaminis sandarinimas. Ženkliai sumažėja pratekėjimai tarp šių slydimo paviršių, todėl sumažėja ir tūriniai nuostoliai. Kita vertus, nuostoliai dėl trinties, esant hidrodinaminiam tepimui, taip pat sumažėja. Todėl šaldymo koeficientas ženkliai padidėja, t.y. sunaudoję tą patį kiekj elektros energijos, gausime didesnį šalčio kiekj.

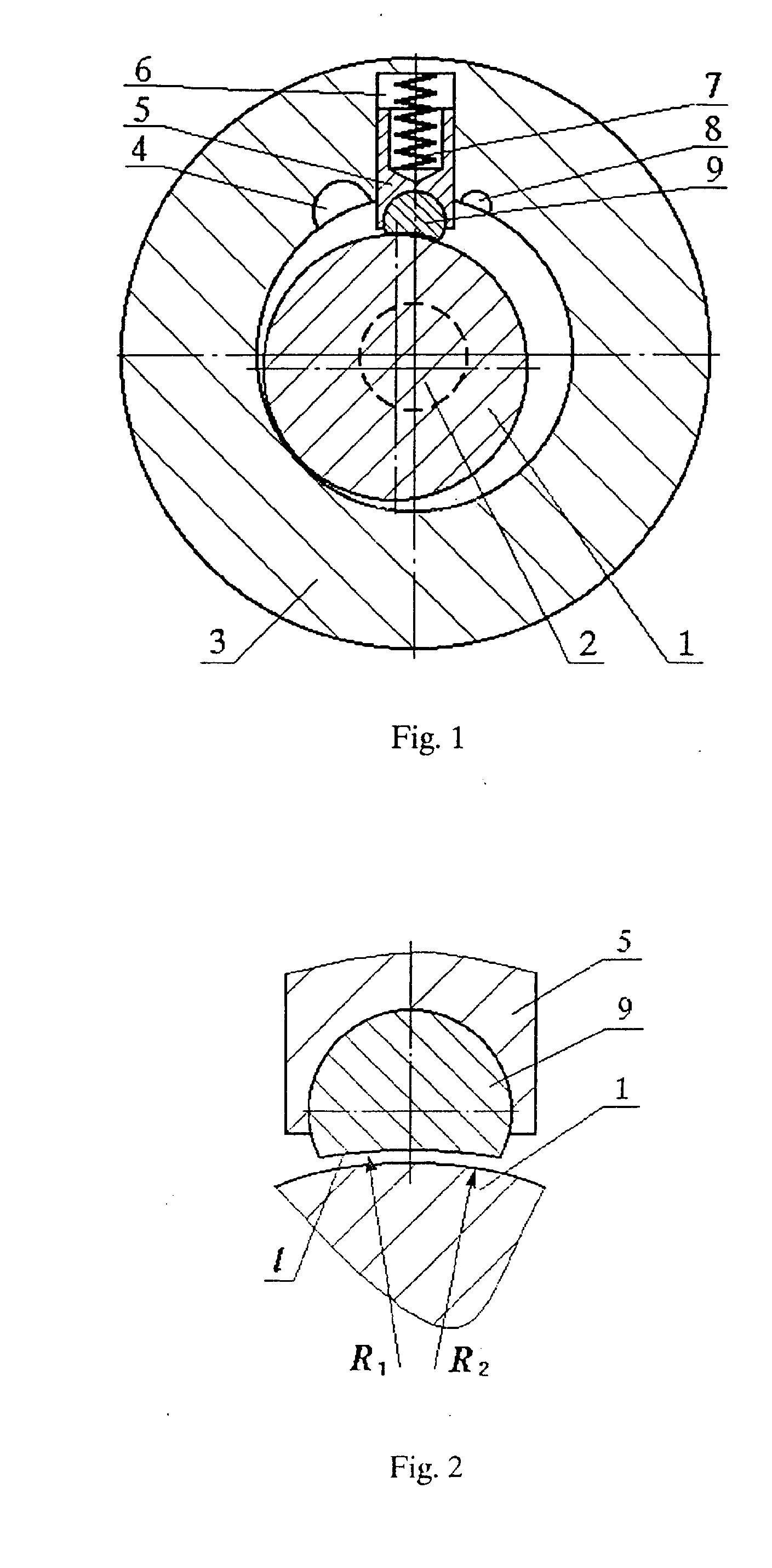

[0012] Fig.l parodyta sandaraus rotorinio šaldymo kompresoriaus konstrukcija. Patalpintas gaubte kompresorius susideda iš rotoriaus 1, veleno 2, cilindro 3, įsiurbimo angos 4, mentės 5, išpjovos cilindre 6, spyruoklės 7, išmetimo angos 8, slydimo elemento 9. Kompresoriaus įsiurbimo ir išmetimo ertmes riboja rotorius 1, cilindras 2 ir mentė 5. Iš viršaus ir apačios uždedami dangteliai su slydimo guoliais (fig. neparodyta).
[0013] Sandarus rotorinis šaldymo kompresorius dirba taip. Elektros variklis (fig. neparodyta) suka veleną prieš laikrodžio rodyklę. Šaldymo agento garai įsiurbiami pro angą 4, išmetami pro angą 8. Mentė 5, atskirianti įsiurbimo pusę nuo suslėgimo pusės, slankioja cilindro 3 išpjovoje 6. Prie rotoriaus ją prispaudžia spyruoklė 7. Jos gale padaryta nepilno apskritimo formos išpjova, j kurią įstatomas slydimo elementas 9, galintis laisvai pasisukti apie savo ašj.
[0014] Kadangi rotorius nesisuka alkūninio veleno atžvilgiu, o elemento darbinio paviršiaus, kontaktuojančio su rotoriumi, spindulys Ri didesnis už rotoriaus spindulį Z?2 (fig-2), tai tarp slydimo paviršių gaunamas hidrodinaminis tepimas. Tepalo plėvelė sandarina tarpelį tarp rotoriaus ir slydimo elemento tam tikru plotu. Be to tepalo plėvelės keliamoji geba neleidžia susidaryti metaliniam kontaktui kompresoriaus darbo metu, todėl sumažėja nuostoliai dėl trinties. Slydimo elemento 9 darbinio paviršiaus spindulys Ri yra optimalus, kai tarp rotoriaus ir slydimo elemento susidariusios tepalo plėvelės keliamoji geba yra maksimali. Jos dydį labiausiai įtakoja rotoriaus spindulio Rz dydis bei slydimo elemento darbinio paviršiaus lanko l ilgis. Tepalo plėvelės keliamoji geba apskaičiuojama skaitmeninio integravimo metodu integruojant slėgio pasiskirstymo po slydimo elementu funkciją, kuri yra Reinoldso lygties sprendinys. Apskaičiavus šias reikšmes, kai Z?2=0.02-0.05 m, gauta statistinė priklausomybė tarp Ri ir Rz bei /, kuri ir pateikta aukščiau. Rz ribos parinktos pagal gaminamų rotorinių kompresorių našumų diapazoną.
Sandarus rotorinis šaldymo kompresorius, susidedantis iš rotoriaus, alkūninio veleno, cilindro, mentės, slankiojančios cilindro išpjovoje, spyruoklės,prispaudžiančios mentę prie rotoriaus, slydimo elemento, jstatyto {išpjovą mentės gale ir galinčio pasisukti apie savo ašį, viršutinio ir apatinio dangtelių su slydimo guoliais, elektros variklio, besiskiriantis tuo, kad rotorius ir alkūninis velenas yra viena detalė arba rotorius ekscentriškai nejudamai užtvirtintas ant veleno, o slydimo elemento darbinio cilindrinio paviršiaus spindulys Ri visada didesnis už rotoriaus spinduli Rz, ir esant Rz=0.02-0.05 m, lygus:
