[LT] Knyginis kompiuterinis įtaisas su vėdinimo ir energijos taupymo funkcijomis turi pirmąją dalį (8) ir antrąją dalį (9), kurios gali suktis santykinai tam tikru kampu. Pirmoji dalis (8) turi kairįjį išgaubtumą (82), dešinįjį išgaubtumą (81) ir įdubą, kuri išdėstyta tarp kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) ir skirta antrosios dalies (9) viduriniam išgaubtumui (93) talpinti. Kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) konstrukcijos yra simetriškos, o trys guolių įtaisai (31, 32, 33) su skirtingu sukamuoju momentu yra tolygiai išdėstyti ir sumontuoti atitinkamai kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81).
[EN] A notebook-type computer device with ventilation and energy-savingfunctions includes the first part (8) and the second part (9) which can pivotrelatively with certain angle. The first part (8) includes the left bulge (82), theright bulge (81) and the recess which is located between the left bulge (82)and the right bulge (81) and is for the middle bulge (93) of the second part (9)to stretch into. The structures of the left bulge (82) and the right bulge (81) aresymmetrical, and three bearing devices (31, 32, 33) with different pivotalmoment which are continuously set up are installed in the left bulge (82) andthe right bulge (81), respectively.
[0001] Technikos sritis
[0002] Šis išradimas yra susijęs su kompiuterių sritimi ir ypač su knyginiu kompiuteriniu įtaisu su vėdinimo ir energijos taupymo funkcijomis.
[0003] Technikos lygis
[0004] Šiuo metu žinomi knyginiai kompiuteriniai įtaisai. Vienas iš jų aprašytas Kinijos patento paraiškoje WO2005CN02204CN.
[0005] Kompiuterių įtaisų srityje knyginis kompiuterinis įtaisas plačiai taikomas asmeninio kompiuterio srityje.
[0006] Knyginis kompiuterinis įtaisas dažnai turi ekraną ir pagrindinį mechanizmą, kuris gali suktis abipusiškai. Displėjaus ekrano pasukimo momentas, palyginti su pagrindiniu mechanizmu vaidina svarbų vaidmenį kompiuterių naudojimui. Kai kuriais atvejais reikalingas didelis pasukimo momentas (pav. griežtas lankstus sujungimas; kitais atvejais, reikalingas didelis pasukimo momentas (pav. laisvas lankstus sujungimas. Lankstus mechanizmas, kuris parinktas dabartinės gamybos procese, yra sunku reguliuoti pasukimo momentu. Vadinasi, yra sunku patenkinti pasukimo momentų reikalavimus įvairioms progoms.
[0007] Išradimo esmė
[0008] Šiuo išradimu siekiama pateikti knyginį kompiuterinį įtaisą su vėdinimo ir energijos taupymo funkcijomis, kuris gali išspręsti esamos technologijos trūkumus.
[0009] Šiame išradime knyginis kompiuterinis įtaisas su vėdinimo ir energijos taupymo funkcijomis turi pirmąją dalį ir antrąją dalį, kurios gali suktis santykinai su tam tikru kampu. Pirmoji dalis apima kairįjį išgaubtumą, dešinįjį išgaubtumą ir įdubą, kurį yra tarp kairiojo išgaubtumo ir dešiniojo išgaubtumo ir skirta antrosios dalies viduriniam išgaubtumui talpinti. Kairiojo išgaubtumo ir dešiniojo išgaubtumo struktūros yra simetriškos, o trys guolių įtaisai su skirtingu sukamuoju momentu yra tolygiai išdėstyti ir sumontuoti atitinkamai kairiajame išgaubtume ir dešiniajame išgaubtume. Įduba įrengta per vidurį išgaubtumo. Reguliuojantis variklis įrengtas įduboje. Atminties akumuliatorius įrengtas ant reguliuojančio variklio korpuso ir atminties akumuliatorius prijungtas prie elektros energijos su reguliuojančiu varikliu. Be to, atminties akumuliatorius yra elektriškai sujungtas su saulės skydeliu. Inverteris prijungtas tarp saulės skydelio ir atminties akumuliatoriaus. Tokiu būdu, saulės skydelis gali transformuoti saulės energiją į elektros energiją ir tiekti elektros energiją į atminties bateriją reguliuojančiam varikliui, kuris išsaugo energiją. Reguliuojančio variklio viršutinė dalis nejudamai sujungta su viduriniu išgaubtumu. Įduba sujungta su ventiliacijos sistema, kuri naudojama pašalinti generuotą šilumą, kai veikia reguliuojantis variklis. Ventiliacinė sistema apima oro įleidimo vamzdelį ir oro išleidimo vamzdelį. Oro įleidimo vamzdelis sujungtas įdubos kairėje pusėje, o oro išleidimo vamzdelis sujungtas įdubos dešinėje pusėje. Oro įleidimo vamzdelis, oro išleidimo vamzdelis eina per antrąją dalį. Vienas oro įleidimo vamzdelio galas, kuris yra toli nuo įdubos, sujungtas su ventiliatoriaus vėduokle. Ventiliatoriaus vėduoklė tiekia oro srautą. Abu reguliuojančio variklio galai sujungti su kairiuoju sriegiu ir dešiniuoju sriegiu atitinkamai sukimuisi priešinga kryptimi. Arba kairysis sriegis, arba dešinysis sriegis naudojami valdyti sriegio guolio bloką, kuris slysta ašine kryptimi atitinkamame guolio įtaise kairiajame išgaubtume ir dešiniajame išgaubtume. Kairysis sriegis tęsiasi į kairę nuo reguliuojančio variklio, kerta tris guolių įtaisus su skirtingu sukamuoju momentu kairiajame išgaubtume į kairę kilpelės dalį, nejudamai prijungtą prie antrosios dalies kairės pusės, ir čia pasukamai laikomas. Kreipiantysis strypelis nejudamai išdėstytas tarp kairiosios kilpelės dalies ir viduriniojo išgaubtumo, ir kreipiantysis strypelis naudojamas pereiti per atitinkamą sriegio guolio bloką taip, kad nukreiptų judesį į kairę ir į dešinę. Dešinysis sriegis tęsiasi į dešinę nuo reguliuojančio variklio, kerta tris guolių įtaisus su skirtingu sukamuoju momentu dešiniajame išgaubtume į dešinę kilpelės dalį, nejudamai prijungtą antrosios dalies dešinės pusės, ir čia pasukamai laikomas. Kreipiantysis strypelis nejudamai išdėstytas tarp dešiniosios kilpelės dalies ir viduriniojo išgaubtumo, ir kreipiantysis strypelis naudojamas pereiti per atitinkamą sriegio guolio bloką taip, kad nukreiptų judesį į kairę ir į dešinę. Kiekvienas guolio įtaisas turi vidinį žiedą ir išorinį žiedą. Jungties įdėklas išdėstytas vidinio žiedo vidinėje pusėje ir naudojamas prijungti trinties krumplius ant išorinio sriegio guolio bloko perimetro paviršiaus taip, kad sriegio guolio blokas ir guolio įtaiso vidinis žiedas sukasi fiksuotai. Kai reguliuojantis variklis varo kairįjį sriegį ir dešinįjį sriegį, kad suktųsi, sriegio guolio blokas kairiajame išgaubtume ir dešiniajame išgaubtume gali judėti arti vienas prie kito arba tolti vienas nuo kito, kad būtų selektyviai prijungti vienas iš trijų guolių įtaisų su skirtingu sukamuoju momentu arba kairiajame išgaubtume, arba dešiniajame išgaubtume ir reguliuoti pirmosios dalies sukamąjį momentą antrosios dalies atžvilgiu.
[0010] Šiame išradime, kadangi sudarytos dvi grupės simetrinės šarnyro jungties, gali būti užtikrintas pirmosios dalies ir antrosios dalies ryšio patikimumas ir balansas. Trys guolio įtaisai su skirtingu sukamuoju momentu išdėstyti kiekvienoje šarnyro jungties grupėje. Per jungiančius guolio sriegio blokus su vienu iš trijų guolių įtaisų su skirtingu sukamuoju momentu, atitinkančiu sukamąjį momentą gali būti parinkta užbaigti sukamojo momento reguliavimą. Kreipiančiojo strypelio išdėstymas gali sustiprinti sriegio guolio bloko montavimo savybes ir išvengti trukdžių sriegio guolių bloko perimetro kryptimi, kai pirmoji dalis ir antroji dalis sukasi santykinai, t.y. nustatyti sriegio guolio bloką perimetro kryptimi. Per išdėstytą cilindrinį išgaubtumą, įtvirtintą antrosios dalies ir išgaubtumo pirmojoje dalyje, gali būti teikiama papildoma atrama ir gali būti sustiprintas ryšio patikimumas. Pavyzdžiui, jis gali apsaugoti vidinį momentą reguliavimo įtaiso mechanines savybes išorinio poveikio atveju. Krumplio formos struktūros konstrukcija įrengta ant apskritimo paviršiaus sriegio guolio bloko galima įsitikinti, kad sriegio guolio blokas ir vidinis žiedas guolio įtaiso yra fiksuotas išcentriškai ir gali priversti guolio bloką slysti išilgai ašies atžvilgiu guolių įtaiso taip, kad būtų pasirinktas momentas. Visas įrenginys su stabilia ir patikima struktūra gali veiksmingai pasiekti sukamojo momento pasirinkimą, palyginimui pirmosios dalies su antrąja dalimi.
[0011] Paveikslų aprašymai

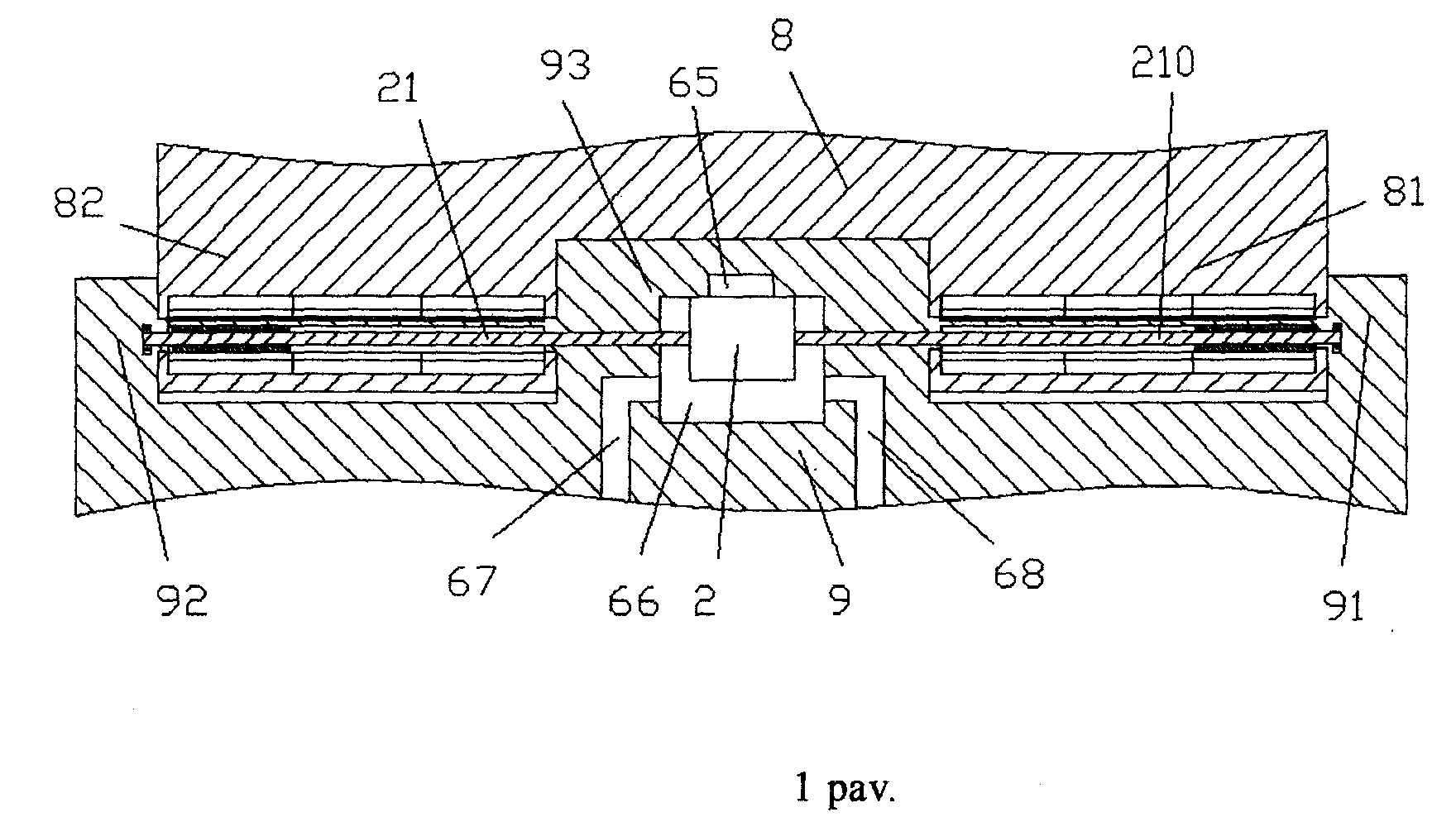

[0012] 1 pav. rodo knyginio kompiuterinio įtaiso su vėdinimo ir energijos taupymo funkcijomis bendrą konstrukcijos schemą.

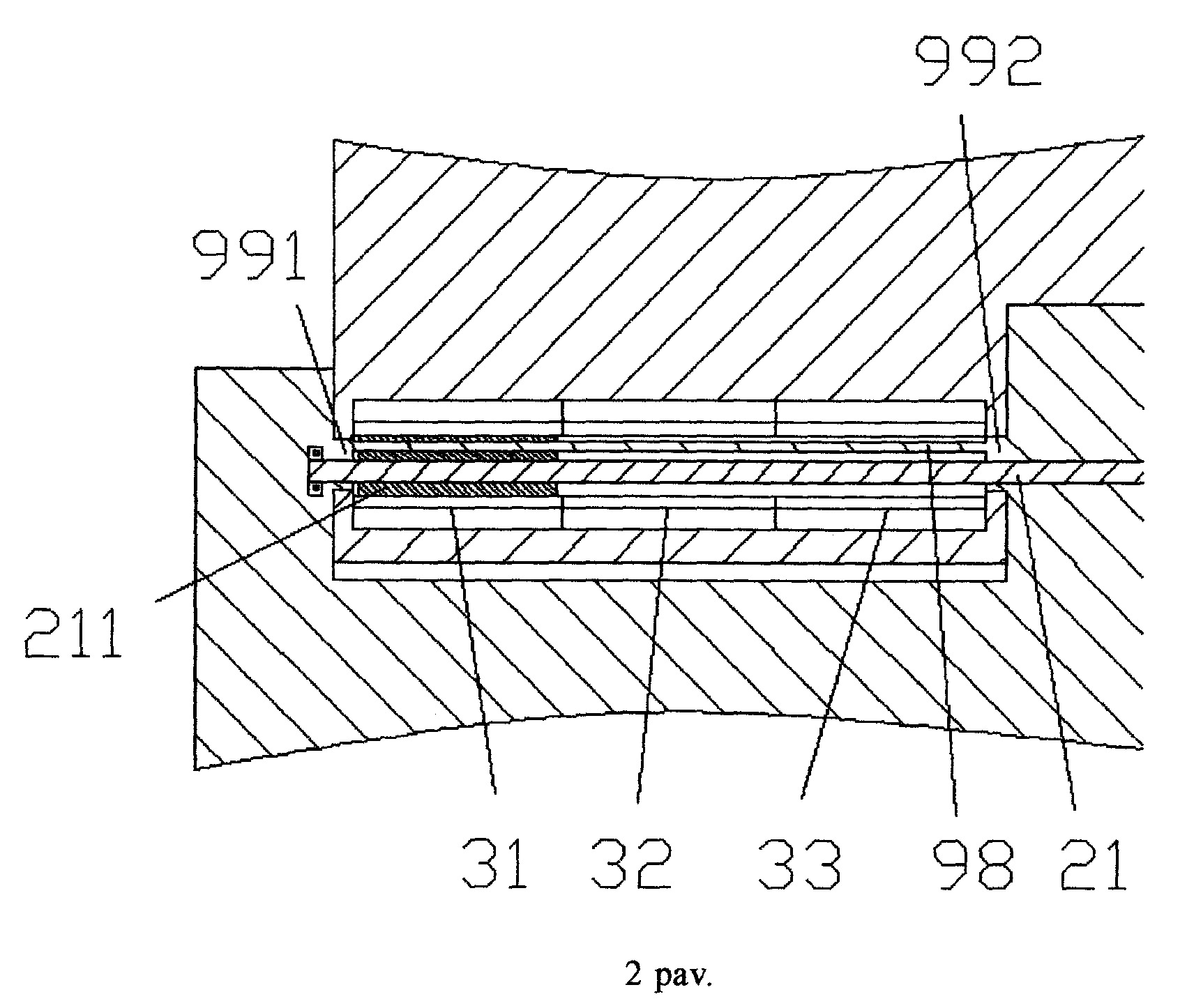

[0013] 2 pav. rodo vietinę kairiosios dalies 1 pav. padidintą schemą.

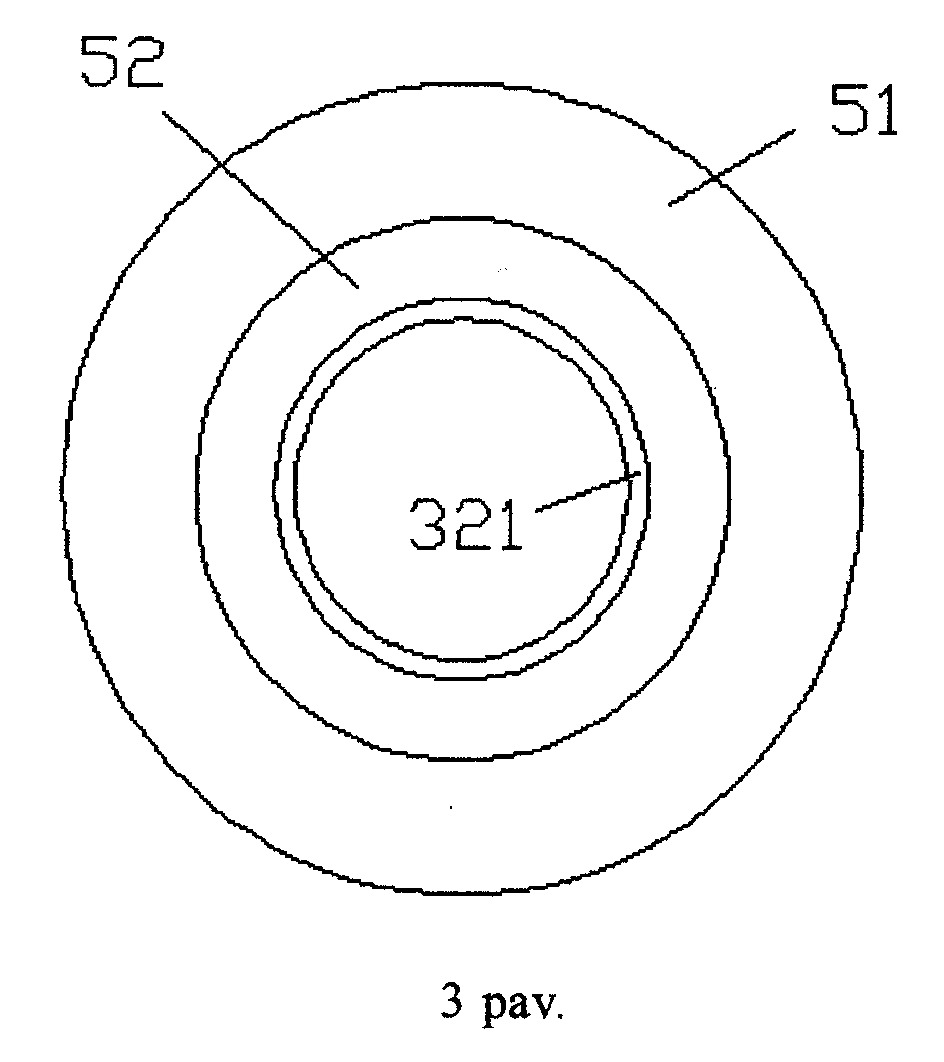

[0014] 3 pav. rodo guolio įtaiso skerspjūvio konstrukcijos schemą.

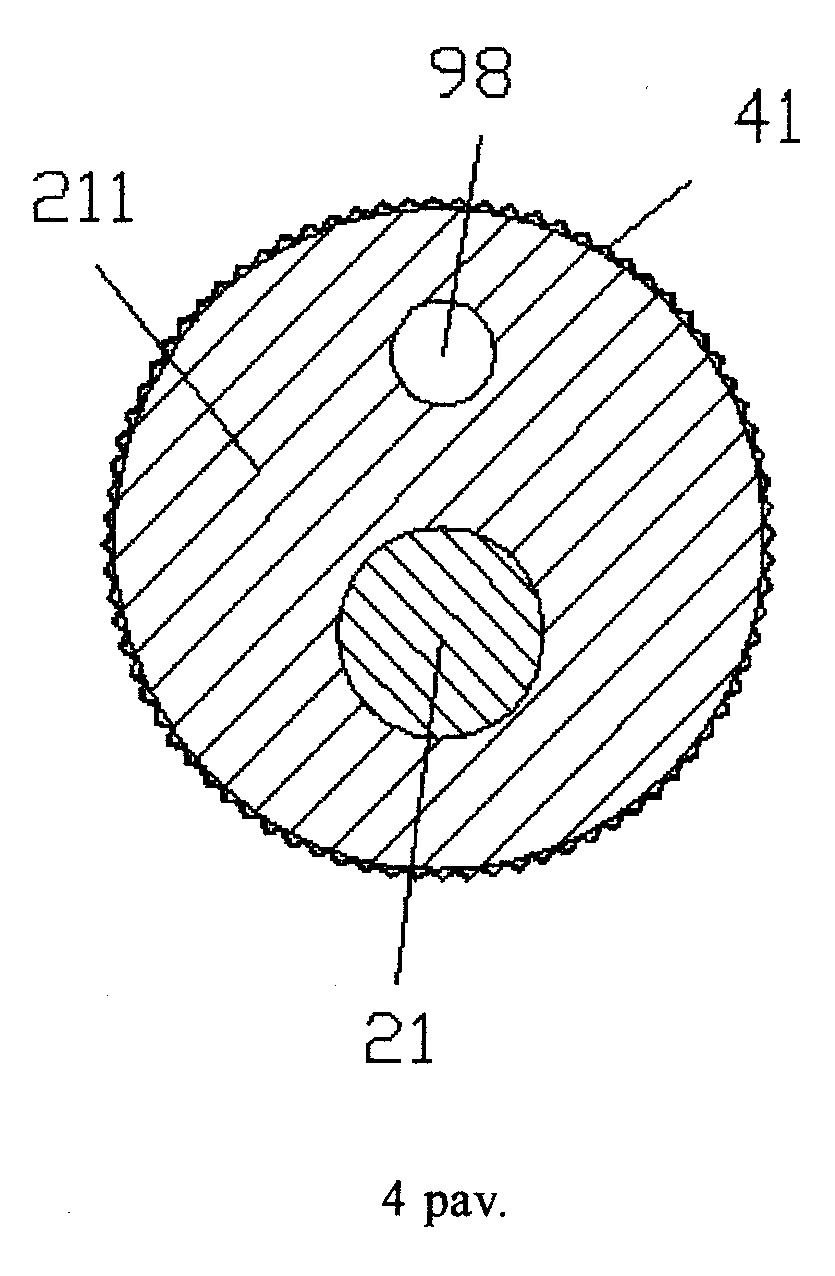

[0015] 4 pav. rodo sriegio guolio bloko konstrukcijos schemą.
[0016] Konkretus realizavimo būdas
[0017] Šis išradimas yra detaliai aprašytas derinyje 1-4 pav.
[0018] Remiantis įgyvendinimo pavyzdžiu, turi pirmąją dalį (8) ir antrąją dalį (9), kurios gali suktis santykinai tam tikru kampu. Pirmoji dalis (8) apima kairįjį išgaubtumą (82), dešinįjį išgaubtumą (81) ir įdubą, kuri išdėstyta tarp kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) ir skirta antrosios dalies (9) viduriniam išgaubtumui (93) talpinti. Kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) konstrukcijos yra simetriškos ir trys guolių įtaisai (31, 32, 33) su skirtingu sukamuoju momentu yra tolygiai išdėstyti ir sumontuoti atitinkamai kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81). Įduba (66) įrengta per vidurį išsikišimo (93). Reguliuojantis variklis (2) įrengtas įduboje (66). Atminties akumuliatorius (65) įrengtas ant reguliuojančio variklio (2) korpuso ir atminties akumuliatorius (65) yra prijungta prie elektros energijos su reguliuojančiu varikliu (2). Be to, atminties akumuliatorius (65) yra elektriškai sujungtas su saulės skydeliu. Inverteris prijungtas tarp saulės skydelio ir atminties akumuliatoriaus (65). Tokiu būdu, saulės skydelis gali transformuoti saulės energiją į elektros energiją ir tiekti elektros energiją į atminties bateriją (65) reguliuojančiam varikliui (2), kuris išsaugo energiją. Viršutinė dalis reguliuojančio variklio (2) yra nejudamai sujungta su viduriniu išgaubtumu (93). Įduba (66) yra sujungta su ventiliacijos sistema, kuri yra naudojama pašalinti generuotą šilumą, kai veikia reguliuojantis variklis (2). Ventiliacinė sistema apima oro įleidimo vamzdelį (67) ir oro išleidimo vamzdelį (68). Oro įleidimo vamzdelis (67) sujungtas įdubos (66) kairėje pusėje, o oro išleidimo vamzdelis (68) sujungtos dešinėje pusėje įdubos (66). Oro įleidimo vamzdelis (67) ir oro išleidimo vamzdelis (68) eina per antrąją dalį (9). Vienas oro įleidimo vamzdelio (67) galas, kuris yra toli nuo įdubos (66) sujungtas su ventiliatoriaus vėduokle. Ventiliatoriaus vėduoklė tiekia oro srautą. Abu reguliuojančio variklio (2) galai sujungti su kairiuoju sriegiu (21) ir dešiniuoju sriegiu (210) atitinkamai sukimuisi priešinga kryptimi. Arba kairysis sriegis (21), arba dešinysis sriegis (210) naudojami valdyti sriegio guolio bloką (211), kuris slysta ašine kryptimi atitinkamame guolio įtaise kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81). Kairysis sriegis (21) tęsiasi į kairę nuo reguliuojančio variklio (2), kerta tris guolių įtaisus (31, 32, 33) su skirtingu sukamuoju momentu kairiajame išgaubtume (82) į kairę kilpelės dalį (92), nejudamai prijungtą prie antrosios dalies (9) kairės pusės, ir čia pasukamai laikomas. Kreipiantysis strypelis (98) nejudamai išdėstytas tarp kairiosios kilpelės dalies (92) ir viduriniojo išgaubtumo (93), ir kreipiantysis strypelis (98) naudojamas pereiti per atitinkamą sriegio guolio bloką (211) taip, kad nukreiptų judesį į kairę ir į dešinę. Dešinysis sriegis (210) tęsiasi į dešinę nuo reguliuojančio variklio (2), kerta tris guolių įtaisus (31, 32, 33) su skirtingu sukamuoju momentu dešiniajame išgaubtume (81) į dešinę kilpelės dalį (91), nejudamai prijungtą antrosios dalies (9) dešinės pusės, ir čia pasukamai laikomas. Kreipiantysis strypelis nejudamai išdėstytas tarp dešiniosios kilpelės dalies (91) ir viduriniojo išgaubtumo (93), ir kreipiantysis strypelis naudojamas pereiti per atitinkamą sriegio guolio bloką taip, kad nukreiptų judesį į kairę ir į dešinę. Kiekvienas guolio įtaisas turi vidinį žiedą (52) ir išorinį žiedą (51). Jungties įdėklas (321) išdėstytas vidinio žiedo (52) vidinėje pusėje ir naudojamas prijungti trinties krumplius (41) ant išorinio sriegio guolio bloko perimetro paviršiaus taip, kad sriegio guolio blokas ir guolio įtaiso vidinis žiedas sukasi fiksuotai. Kai reguliuojantis variklis (2) varo kairįjį sriegį ir dešinįjį sriegį (210), kad suktųsi, sriegio guolio blokas (211) kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81) gali judėti arti vienas prie kito arba tolti vienas nuo kito, kad būtų selektyviai prijungti vienas iš trijų guolių įtaisų (31, 32, 33) su skirtingu sukamuoju momentu arba kairiajame išgaubtume (82), arba dešiniajame išgaubtume (81) ir reguliuoti pirmosios dalies (8) sukamąjį momentą antrosios dalies (9) atžvilgiu.
[0019] Teigiamas efektas, kad guolio cilindriniai išgaubtumai (991, 992), kurie įspausti į kairįjį išgaubtumą (82), išdėstyti ant kairiosios kilpelės dalies (92) kairiojo paviršiaus ir vidurinio išgaubtumo (93). Guolio cilindriniai išgaubtumai, kurie įspausti į dešinįjį išgaubtumą (81), išdėstyti ant dešiniosios kilpelės dalies (91) dešiniojo paviršiaus ir vidurinio išgaubtumo (93).
[0020] Teigiamas efektas kad, krumplio griovelis suderintas su trinties krumpliu (41) išdėstytas jungties įdėkle (321).
[0021] Teigiamas efektas, kad jungties įdėklas (321) yra iš elastinės medžiagos.
[0022] Tarp trijų guolių įtaiso išorinis guolių įtaisas turi didžiausią sukimosi momentą, tuo tarpu vidinis guolių įtaisas turi minimalų sukimosi momentą.
[0023] Kadangi dvi grupės sudarytos iš simetrinio vyrio jungties, gali būti užtikrintas pirmosios dalies ir antrosios dalies ryšio patikimumas ir balansas. Trys guolio įtaisai su skirtingu sukamuoju momentu išdėstyti kiekvienoje vyrių jungties grupėje. Per jungiančius guolio sriegio blokus su vienu iš trijų guolių įtaisų su skirtingu sukamuoju momentu, atitinkančiu sukamąjį momentą gali būti parinkta užbaigti sukamojo momento reguliavimą. Kreipiančiojo strypelio išdėstymas gali sustiprinti sriegio guolio bloko montavimo savybes ir išvengti trukdžių sriegio guolių bloko perimetro kryptimi, kai pirmoji dalis ir antroji dalis sukasi santykinai, t.y. nustatyti sriegio guolio bloką perimetro kryptimi. Per išdėstytą cilindrinį išgaubtumą, įtvirtintą antrosios dalies ir išgaubtumo pirmojoje dalyje, gali būti teikiama papildoma atrama ir gali būti sustiprintas ryšio patikimumas. Pavyzdžiui, jis gali apsaugoti vidaus momento reguliavimo įtaiso mechanines savybes išorinio poveikio atveju. Krumplio formos struktūros konstrukcija įrengta ant apskritimo paviršiaus sriegio guolio bloko galima įsitikinti, kad sriegio guolio blokas ir vidinis žiedas guolio įtaiso yra fiksuotas išcentriškai ir gali priversti guolio bloką slysti išilgai ašies atžvilgiu guolių įtaiso taip, kad būtų pasirinktas momentas. Visas įrenginys su stabilia ir patikima struktūra gali veiksmingai pasiekti pasirinkimą pasukamąjį momentą pirmąją dalį palyginti su antrąją dalimi.
[0024] Remiantis minėtu būdu, techninis personalas šioje srityje gali atlikti įvairius pakeitimus kaip apibrėžta darbo režime šio išradimo apimtyje.
1. Knyginis kompiuterinis įtaisas su vėdinimo ir energijos taupymo funkcijomis, b e s i s k i r i a n t i s tuo, kad turi pirmąją dalį (8) ir antrąją dalį (9), kurios gali suktis santykinai tam tikru kampu; pirmoji dalis (8) apima kairįjį išgaubtumą (82), dešinįjį išgaubtumą (81) ir įdubą, kuri išdėstyta tarp kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) ir skirta antrosios dalies (9) viduriniam išgaubtumui (93) talpinti; kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) konstrukcijos yra simetriškos, o trys guolių įtaisai (31, 32, 33) su skirtingu sukamuoju momentu yra nuolatinai išdėstyti ir sumontuoti atitinkamai kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81); įduba (66) įrengta per vidurį išgaubtumo (93); reguliuojantis variklis (2) įrengtas įduboje (66); atminties akumuliatorius (65) įrengtas ant reguliuojančio variklio (2) korpuso ir atminties akumuliatorius (65) prijungtas prie elektros energijos su reguliuojančiu varikliu (2); be to, atminties akumuliatorius (65) yra elektriškai sujungtas su saulės skydeliu; inverteris prijungtas tarp saulės skydelio ir atminties akumuliatoriaus (65); tokiu būdu, saulės skydelis gali transformuoti saulės energiją į elektros energiją ir tiekti elektros energiją į atminties bateriją (65) reguliuojančiam varikliui (2), kuris išsaugo energiją; reguliuojančio variklio (2) viršutinė dalis nejudamai sujungta su viduriniu išgaubtumu (93); įduba (66) sujungta su ventiliacijos sistema, kuri naudojama pašalinti generuotą šilumą, kai veikia reguliuojantis variklis (2); ventiliacinė sistema apima oro įleidimo vamzdelį (67) ir oro išleidimo vamzdelį (68); oro įleidimo vamzdelis (67) sujungtas įdubos (66) kairėje pusėje, o oro išleidimo vamzdelis (68) sujungtas įdubos (66) dešinėje pusėje; oro įleidimo vamzdelis (67) ir oro išleidimo vamzdelis (68) eina per antrąją dalį (9); vienas oro įleidimo vamzdelio (67) galas, kuris yra toli nuo įdubos (66) sujungtas su ventiliatoriaus vėduokle; ventiliatoriaus vėduoklė tiekia oro srautą; abu reguliuojančio variklio (2) galai sujungti su kairiuoju sriegiu (21) ir dešiniuoju sriegiu (210) atitinkamai sukimuisi priešinga kryptimi; arba kairysis sriegis (21), arba dešinysis sriegis (210) naudojami valdyti sriegio guolio bloką (211), kuris slysta ašine kryptimi atitinkamame guolio įtaise kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81); kairysis sriegis (21) tęsiasi į kairę nuo reguliuojančio variklio (2), kerta tris guolių įtaisus (31, 32, 33) su skirtingu sukamuoju momentu kairiajame išgaubtume (82) į kairę kilpelės dalį (92), nejudamai prijungtą prie antrosios dalies (9) kairės pusės, ir čia pasukamai laikomas; kreipiantysis strypelis (98) nejudamai išdėstytas tarp kairiosios kilpelės dalies (92) ir viduriniojo išgaubtumo (93), ir kreipiantysis strypelis (98) naudojamas pereiti per atitinkamą sriegio guolio bloką (211) taip, kad nukreiptų judesį į kairę ir į dešinę; dešinysis sriegis (210) tęsiasi į dešinę nuo reguliuojančio variklio (2), kerta tris guolių įtaisus (31, 32, 33) su skirtingu sukamuoju momentu dešiniajame išgaubtume (81) į dešinę kilpelės dalį (91), nejudamai prijungtą antrosios dalies (9) dešinės pusės, ir čia pasukamai laikomas; kreipiantysis strypelis nejudamai išdėstytas tarp dešiniosios kilpelės dalies (91) ir viduriniojo išgaubtumo (93), ir kreipiantysis strypelis naudojamas pereiti per atitinkamą sriegio guolio bloką taip, kad nukreiptų judesį į kairę ir į dešinę; kiekvienas guolio įtaisas turi vidinį žiedą (52) ir išorinį žiedą (51); jungties įdėklas (321) išdėstytas vidinio žiedo (52) vidinėje pusėje ir naudojamas prijungti trinties krumplius (41) ant išorinio sriegio guolio bloko perimetro paviršiaus taip, kad sriegio guolio blokas ir guolio įtaiso vidinis žiedas sukasi fiksuotai; kai reguliuojantis variklis (2) varo kairįjį sriegį ir dešinįjį sriegį (210), kad suktųsi, sriegio guolio blokas (211) kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81) gali judėti arti vienas prie kito arba tolti vienas nuo kito, kad būtų selektyviai prijungti vienas iš trijų guolių įtaisų (31, 32, 33) su skirtingu sukamuoju momentu arba kairiajame išgaubtume (82), arba dešiniajame išgaubtume (81) ir reguliuoti pirmosios dalies (8) sukamąjį momentą antrosios dalies (9) atžvilgiu.
2. Įtaisas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad knyginio kompiuterinio įtaiso su vėdinimo ir energijos taupymo funkcijomis guolio cilindriniai išgaubtumai (991, 992), kurie įspausti į kairįjį išgaubtumą (82), išdėstyti ant kairiosios kilpelės dalies (92) kairiojo paviršiaus ir vidurinio išgaubtumo (93); guolio cilindriniai išgaubtumai, kurie įspausti į dešinįjį išgaubtumą (81), išdėstyti ant dešiniosios kilpelės dalies (91) dešiniojo paviršiaus ir vidurinio išgaubtumo (93).
3. Įtaisas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad knyginio kompiuterinio įtaiso su vėdinimo ir energijos taupymo funkcijomis krumplio griovelis suderintas su trinties krumpliu (41) išdėstytas jungties įdėkle (321).
4. Įtaisas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad knyginio kompiuterinio įtaiso su vėdinimo ir energijos taupymo funkcijomis jungties įdėklas (321) yra iš elastinės medžiagos.
