[LT] Kompiuterio modulis turi pirmąją dalį (8) ir antrąją dalį (9), kurios gali suktis santykinai tam tikru kampu. Pirmoji dalis (8) turi kairįjį išgaubtumą (82), dešinįjį išgaubtumą (81) ir įdubą, kuri išdėstyta tarp kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) ir skirta antrosios dalies (9) viduriniam išgaubtumui (93) talpinti. Kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) konstrukcijos yra simetriškos, o trys guolių įtaisai (31, 32, 33) su skirtingu sukamuoju momentu yra tolygiai išdėstyti ir sumontuoti atitinkamai kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81). Reguliuojantis variklis (2) išdėstytas išgaubtumo (93) viduryje. Abu reguliuojančio variklio (2) galai sujungti su kairiuoju sriegiu (21) ir dešiniuoju sriegiu (210) atitinkamai sukimuisi priešinga kryptimi.
[EN] A computer module includes the first part (8) and the second part (9) which can pivot relatively with certain angle. The first part (8) includes the left bulge (82), the right bulge (81) and the recess which is located between the left bulge (82) and the right bulge (81) and is for the middle bulge (93) of the second part (9) to stretch into. The structures of the left bulge (82) and the right bulge (81) are symmetrical, and three bearing devices (31, 32, 33) with different pivotal moment which are continuously set up are installed in the left bulge (82) and the right bulge (81), respectively. A regulating motor (2) is set up in the middle bulge (93). Both ends of regulating motor (2) are connected with the left thread (21) and the right thread (210) with opposite direction of rotation, respectively.
[0001] Technikos sritis
[0002] Šis išradimas yra susijęs su kompiuterių sritimi ir ypač su kompiuterio moduliu.
[0003] Technikos lygis
[0004] Šiuo metu žinomi kompiuterio moduliai. Vienas iš jų aprašytas Kinijos patento paraiškoje WO2005CN02204CN.
[0005] Kompiuterių įrenginių srityje nešiojamo kompiuterio įrenginys plačiai naudojamas asmeniniuose kompiuteriuose.
[0006] Nešiojamojo kompiuterio įrenginys dažnai turi ekraną ir pagrindinį įrenginį, kurie gali suktis vienas apie kitą. Palyginus su pagrindinio kompiuterio sukimo momento nustatymu, ekranas turi didelę įtaką kompiuterio naudojimui. Kai kuriais atvejais reikalingas didelis sukimo momentas (t.y. įtempta šarnyrinė jungtis). Kai kuriais atvejais reikalingas didelis pasukimo momentas (t.y. išardoma šarnyrinė jungtis). Dėl šarnyrinio mechanizmo sėkmingai sumontuoto gamybos procese, juose sunku sureguliuoti sukimo momentą. Taigi sunku įvairiais atvejais patenkinti šarnyrinės jungties sukimo momento poreikius.
[0007] Išradimo esmė
[0008] Šiuo išradimu siekiama pateikti kompiuterio modulį, kuris gali išspręsti esamos technologijos trūkumus.
[0009] Šiame išradime kompiuterio modulis turi pirmąją dalį ir antrąją dalį, kurios gali suktis santykinai su tam tikru kampu. Pirmoji dalis apima kairįjį išgaubtumą, dešinįjį išgaubtumą ir įdubą, kurį yra tarp kairiojo išgaubtumo ir dešiniojo išgaubtumo ir skirta antrosios dalies viduriniam išgaubtumui talpinti. Kairiojo išgaubtumo ir dešiniojo išgaubtumo struktūros yra simetriškos, o trys guolių įtaisai su skirtingu sukamuoju momentu yra tolygiai išdėstyti ir sumontuoti atitinkamai kairiajame išgaubtume ir dešiniajame išgaubtume. Reguliuojantis variklis įrengtas viduriniame išgaubtume. Abu reguliuojančio variklio galai sujungti su kairiuoju sriegiu ir dešiniuoju sriegiu atitinkamai sukimuisi priešinga kryptimi. Arba kairysis sriegis, arba dešinysis sriegis naudojami valdyti sriegio guolio bloką, kuris slysta ašine kryptimi atitinkamame guolio įtaise kairiajame išgaubtume ir dešiniajame išgaubtume. Kontaktinis jutiklis nustatytas atitinkamai paremti sriegio guolio bloką pabaigoje toli nuo viduriniojo išgaubtumo ir prie jo galo prie viduriniojo išgaubtumo ir kontaktinis jutiklis yra elektriškai sujungtas su reguliuojamu varikliu. Kontaktinis jutiklis a naudojamas perduoti signalus ir kontroliuoti reguliuojantį variklį sustabdyti veikimą, kai sriegio guolio blokas slysta viršydamas eigą ir susisiekia su kairiojo išgaubtumo ir dešiniojo išgaubtumo paviršiais, kad būtų užkirstas kelias susidūrimo atsitikimui dėl per didelės eigos sriegio guolio bloko slankiojimo; įspėjimas yra nustatyta kairėje pusėje pirmosios dalies. Įspėjimas prijungtas prie elektros energijos su kontaktiniu jutikliu. Kol kontaktinis jutiklis perduoda signalus ir kontroliuoja reguliuojantį variklį sustabdyti veikimą, kontaktinis jutiklis taip pat perduoda signalus ir kontroliuoja įspėjimą emituoti mirksinčią šviesą taip, kad būtų skubiai perduota, kad sriegio guolio blokas viršija eigą. Kairysis sriegis tęsiasi į kairę nuo reguliuojančio variklio, kerta tris guolių įtaisus su skirtingu sukamuoju momentu kairiajame išgaubtume į kairę kilpelės dalį, nejudamai prijungtą prie antrosios dalies kairės pusės, ir čia pasukamai laikomas. Kreipiantysis strypelis nejudamai išdėstytas tarp kairiosios kilpelės dalies ir viduriniojo išgaubtumo, ir kreipiantysis strypelis naudojamas pereiti per atitinkamą sriegio guolio bloką taip, kad nukreiptų judesį į kairę ir į dešinę. Dešinysis sriegis tęsiasi į dešinę nuo reguliuojančio variklio, kerta tris guolių įtaisus su skirtingu sukamuoju momentu dešiniajame išgaubtume į dešinę kilpelės dalį, nejudamai prijungtą antrosios dalies dešinės pusės, ir čia pasukamai laikomas. Kreipiantysis strypelis nejudamai išdėstytas tarp dešiniosios kilpelės dalies ir viduriniojo išgaubtumo, ir kreipiantysis strypelis naudojamas pereiti per atitinkamą sriegio guolio bloką taip, kad nukreiptų judesį į kairę ir į dešinę. Kiekvienas guolio įtaisas turi vidinį žiedą ir išorinį žiedą. Jungties įdėklas išdėstytas vidinio žiedo vidinėje pusėje ir naudojamas prijungti trinties krumplius ant išorinio sriegio guolio bloko perimetro paviršiaus taip, kad sriegio guolio blokas ir guolio įtaiso vidinis žiedas sukasi fiksuotai. Kai reguliuojantis variklis varo kairįjį sriegį ir dešinįjį sriegį, kad suktųsi, sriegio guolio blokas kairiajame išgaubtume ir dešiniajame išgaubtume gali judėti arti vienas prie kito arba tolti vienas nuo kito, kad būtų selektyviai prijungti vienas iš trijų guolių įtaisų su skirtingu sukamuoju momentu arba kairiajame išgaubtume, arba dešiniajame išgaubtume ir reguliuoti pirmosios dalies sukamąjį momentą antrosios dalies atžvilgiu.
[0010] Šiame išradime, kadangi išdėstytos dvi grupės simetrinės šarnyrinės jungties, gali būti užtikrintas pirmosios dalies ir antrosios dalies ryšio patikimumas ir balansas. Trys guolio įtaisai su skirtingu sukamuoju momentu išdėstyti kiekvienoje šarnyrinėje jungties grupėje. Per jungiančius guolio sriegio blokus su vienu iš trijų guolių įtaisų su skirtingu sukamuoju momentu, atitinkančiu sukamąjį momentą gali būti parinkta užbaigti sukamojo momento reguliavimą. Kreipiančiojo strypelio išdėstymas gali sustiprinti sriegio guolio bloko montavimo savybes ir išvengti trikdžių sriegio guolio bloko perimetro kryptimi, kai pirmoji dalis ir antroji dalis sukasi santykinai, t.y. nustatyti sriegio guolio bloką perimetro kryptimi. Per išdėstytą cilindrinį išgaubtumą, įtvirtintą antrosios dalies ir išgaubtumo pirmojoje dalyje, gali būti suteikta papildoma pagalba ir gali būti sustiprintas ryšio patikimumas. Pavyzdžiui, jis gali apsaugoti vidinio momento reguliavimo įtaiso mechanines savybes išorinio poveikio atveju. Krumplio formos konstrukcija įrengta ant sriegio guolio bloko perimetro paviršiaus galima įsitikinti, kad sriegio guolio blokas ir guolio įtaiso vidinis žiedas yra fiksuotas ir gali priversti guolio bloką slysti išilgai ašies atžvilgiu guolių įtaiso taip, kad būtų pasirinktas momentas. Visas įrenginys su stabilia ir patikima konstrukcija gali veiksmingai pasiekti sukamojo momento pasirinkimą, iš pirmosios dalies į antrąją dalį.
[0011] Paveikslų aprašymai

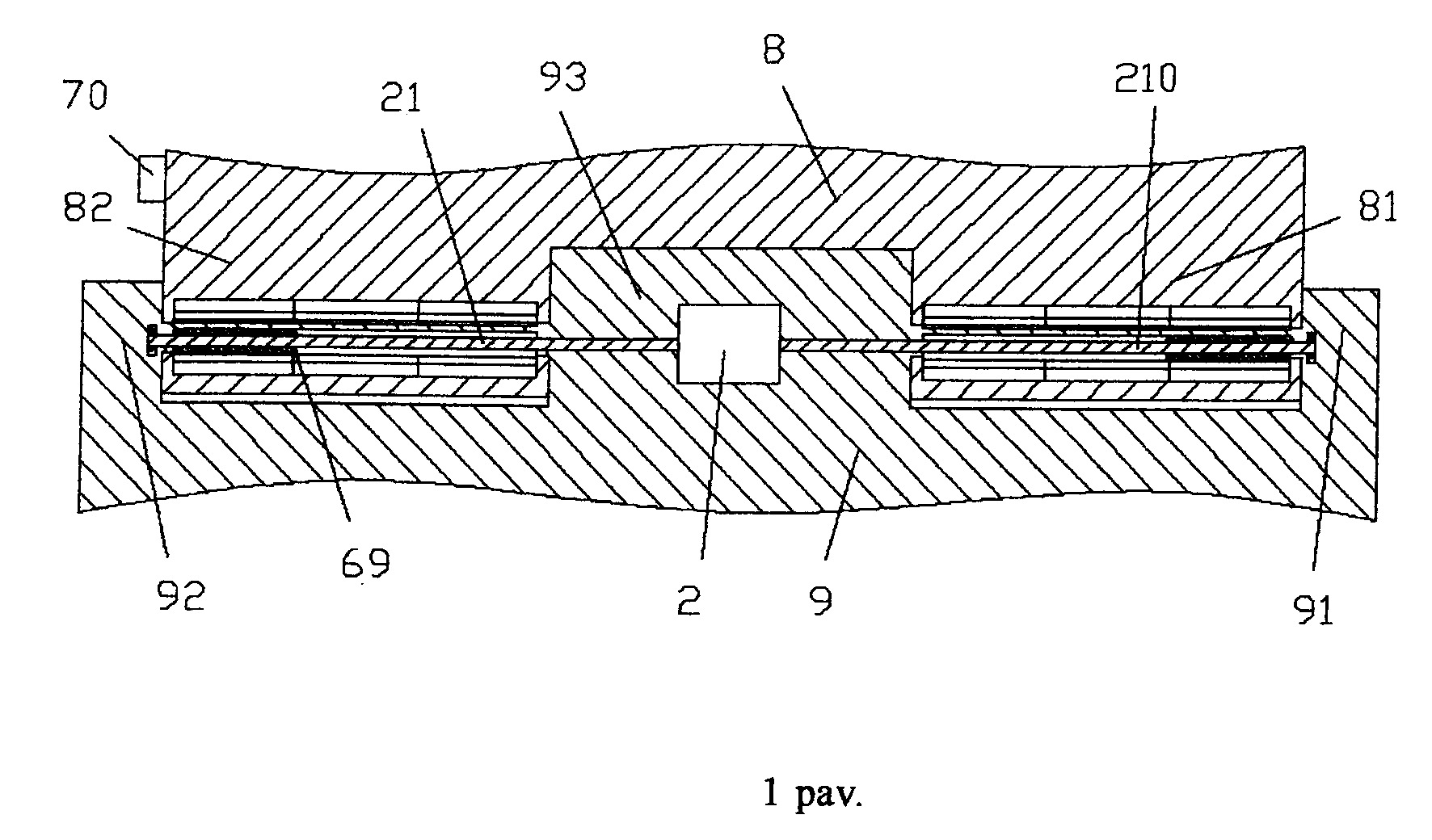

[0012] 1 pav. rodo kompiuterinio modulio bendrą konstrukcijos schemą.

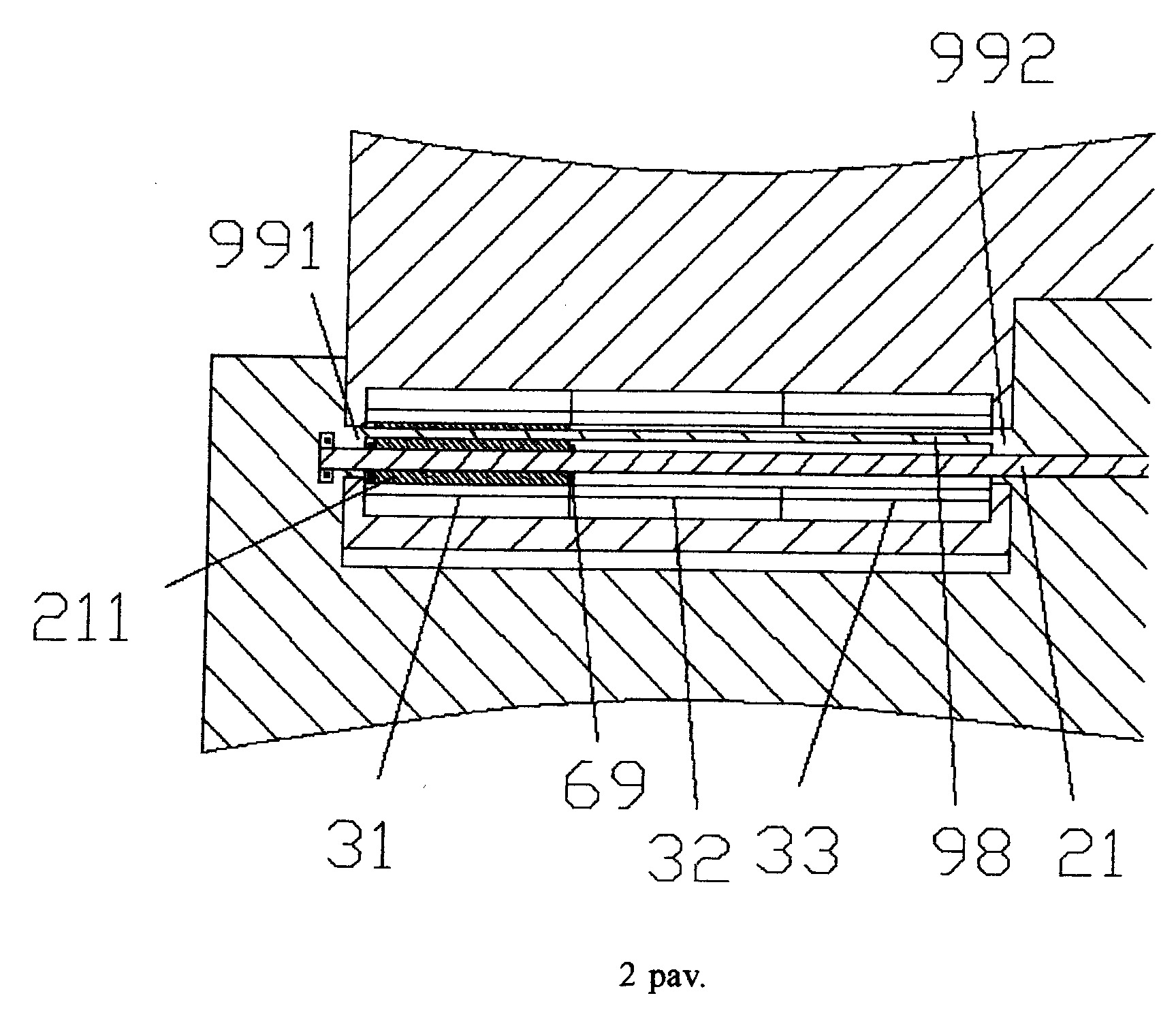

[0013] 2 pav. rodo vietinę kairiosios dalies 1 pav. padidintą schemą.

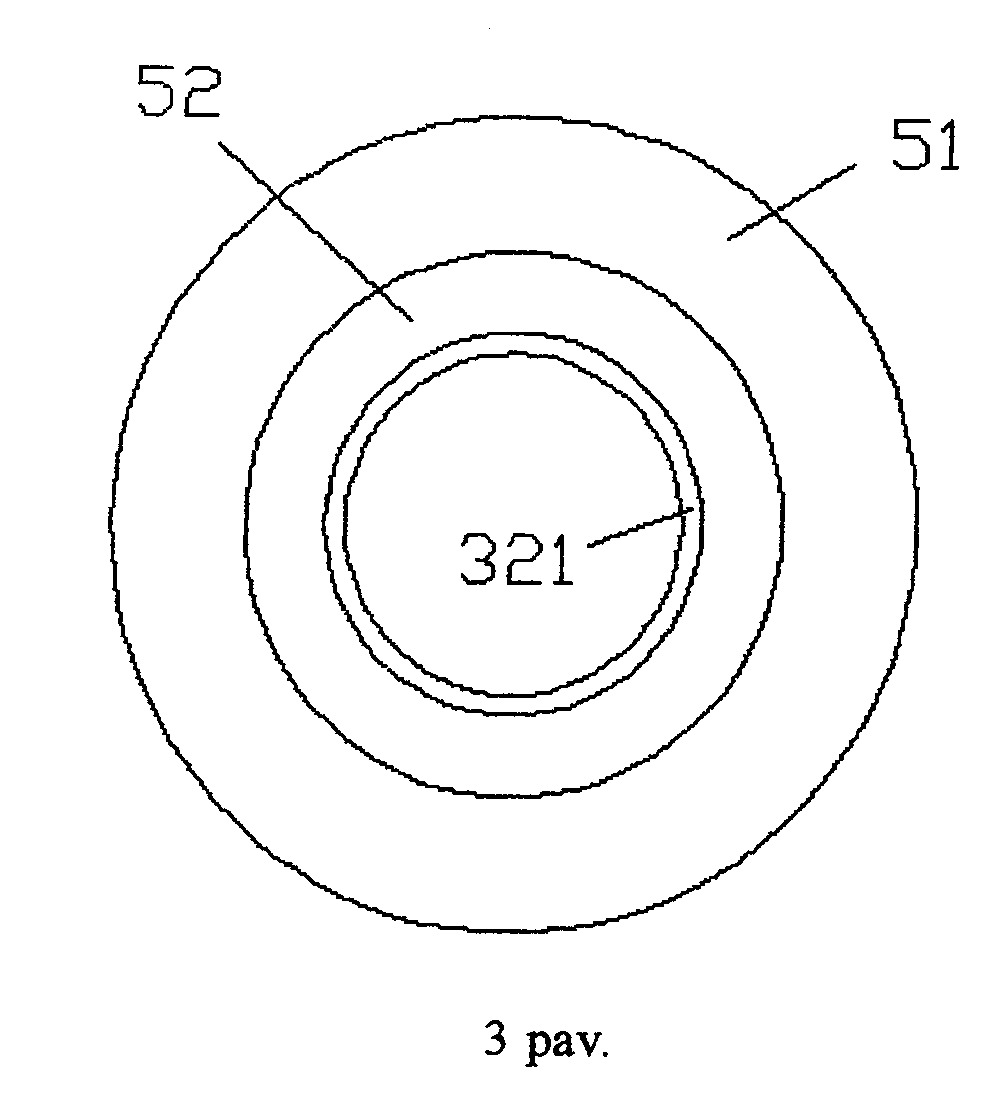

[0014] 3 pav. rodo guolio įtaiso skerspjūvio konstrukcijos schemą.

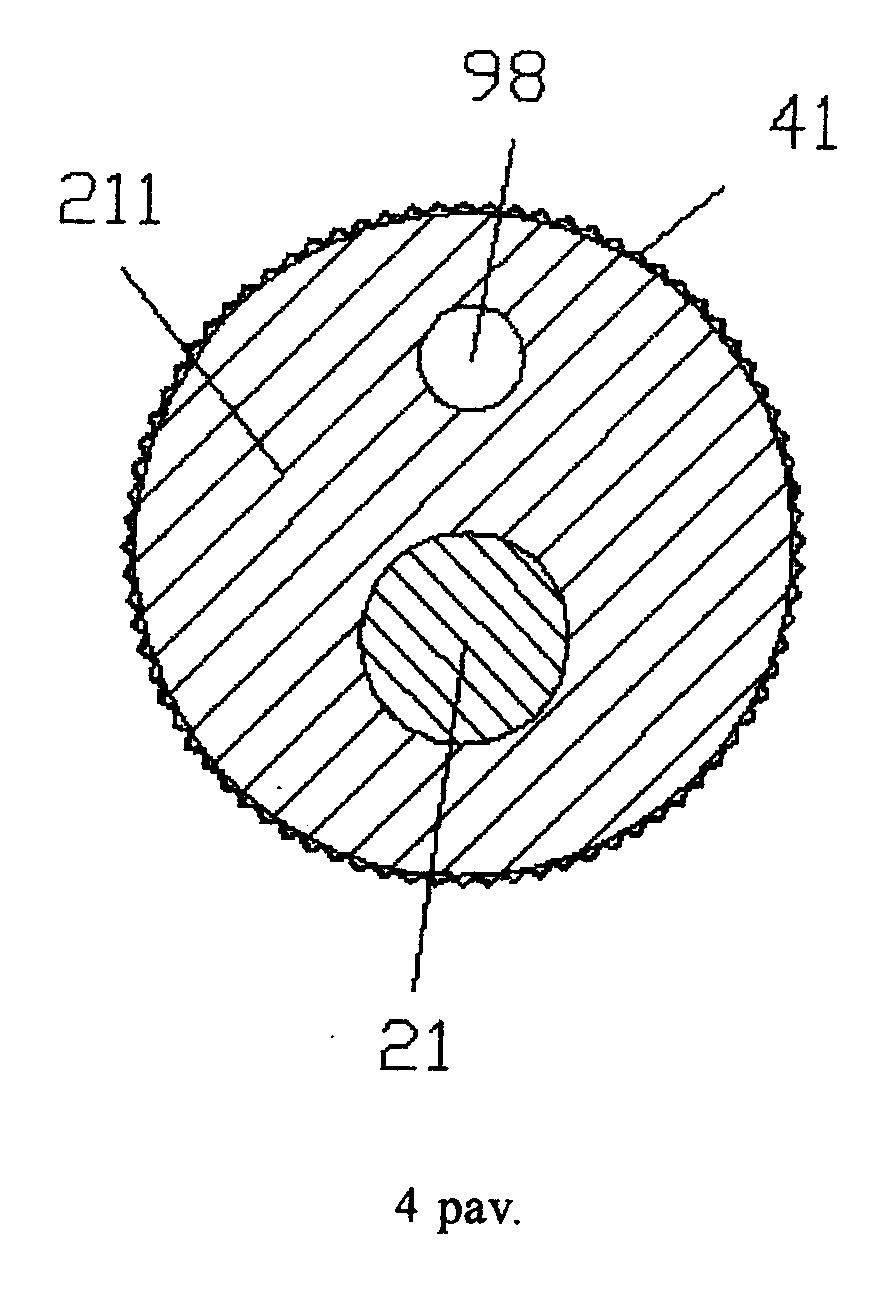

[0015] 4 pav. rodo sriegio guolio bloko skerspjūvio konstrukcijos schemą.
[0016] Konkretus realizavimo būdas
[0017] Šis išradimas yra detaliai aprašytas derinyje 1-4 pav.
[0018] Remiantis įgyvendinimo pavyzdžiu, kompiuterio modulis turi pirmąją dalį (8) ir antrąją dalį (9), kurios gali suktis santykinai tam tikru kampu. Pirmoji dalis (8) apima kairįjį išgaubtumą (82), dešinįjį išgaubtumą (81) ir įdubą, kuri išdėstyta tarp kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) ir skirta antrosios dalies (9) viduriniam išgaubtumui (93) talpinti. Kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) konstrukcijos yra simetriškos ir trys guolių įtaisai (31, 32, 33) su skirtingu sukamuoju momentu yra tolygiai išdėstyti ir sumontuoti atitinkamai kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81). Abu reguliuojančio variklio (2) galai sujungti su kairiuoju sriegiu (21) ir dešiniuoju sriegiu (210) atitinkamai sukimuisi priešinga kryptimi; arba kairysis sriegis (21), arba dešinysis sriegis (210) naudojami valdyti sriegio guolio bloką (211), kuris slysta ašine kryptimi atitinkamame guolio įtaise kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81). Kontaktinis jutiklis (69) nustatytas atitinkamai paremti sriegio guolio bloką (211) pabaigoje toli nuo viduriniojo išgaubtumo (93) ir prie jo galo prie viduriniojo išgaubtumo (93) ir kontaktinis jutiklis (69) yra elektriškai sujungtas su reguliuojamu varikliu (2). Kontaktinis jutiklis (69) yra naudojamas perduoti signalus ir kontroliuoti reguliuojantį variklį (2) sustabdyti veikimą, kai sriegio guolio blokas (211) slysta viršydamas eigą ir susisiekia su kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo(81) paviršiais, kad būtų užkirstas kelias susidūrimo atsitikimui dėl per didelės eigos sriegio guolio bloko (211) slankiojimo. Įspėjimas (70) yra nustatyta kairėje pusėje pirmosios dalies (8). Įspėjimas (70) yra prijungta prie elektros energijos su kontaktiniu jutikliu (69). Kol kontaktinis jutiklis (69) perduoda signalus ir kontroliuoja reguliuojantį variklį (2) sustabdyti veikimą, kontaktinis jutiklis (69) taip pat perduoda signalus ir kontroliuoja įspėjimą (70) emituoti mirksinčią šviesą taip, kad būtų skubiai, kad sriegio guolio blokas (211) viršija eigą. Kairysis sriegis (21) tęsiasi į kairę nuo reguliuojančio variklio (2), kerta tris guolių įtaisus (31, 32, 33) su skirtingu sukamuoju momentu kairiajame išgaubtume (82) į kairę kilpelės dalį (92), nejudamai prijungtą prie antrosios dalies (9) kairės pusės, ir čia pasukamai laikomas. Kreipiantysis strypelis (98) nejudamai išdėstytas tarp kairiosios kilpelės dalies (92) ir viduriniojo išgaubtumo (93), ir kreipiantysis strypelis (98) naudojamas pereiti per atitinkamą sriegio guolio bloką (211) taip, kad nukreiptų judesį į kairę ir į dešinę. Dešinysis sriegis (210) tęsiasi į dešinę nuo reguliuojančio variklio (2), kerta tris guolių įtaisus (31, 32, 33) su skirtingu sukamuoju momentu dešiniajame išgaubtume (81) į dešinę kilpelės dalį (91), nejudamai prijungtą antrosios dalies (9) dešinės pusės, ir čia pasukamai laikomas. Kreipiantysis strypelis nejudamai išdėstytas tarp dešiniosios kilpelės dalies (91) ir viduriniojo išgaubtumo (93), ir kreipiantysis strypelis naudojamas pereiti per atitinkamą sriegio guolio bloką taip, kad nukreiptų judesį į kairę ir į dešinę. Kiekvienas guolio įtaisas turi vidinį žiedą (52) ir išorinį žiedą (51). Jungties įdėklas (321) išdėstytas vidinio žiedo (52) vidinėje pusėje ir naudojamas prijungti trinties krumplius (41) ant išorinio sriegio guolio bloko perimetro paviršiaus taip, kad sriegio guolio blokas ir guolio įtaiso vidinis žiedas sukasi fiksuotai. Kai reguliuojantis variklis (2) varo kairįjį sriegį ir dešinįjį sriegį (210), kad suktųsi, sriegio guolio blokas (211) kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81) gali judėti arti vienas prie kito arba tolti vienas nuo kito, kad būtų selektyviai prijungti vienas iš trijų guolių įtaisų (31, 32, 33) su skirtingu sukamuoju momentu arba kairiajame išgaubtume (82), arba dešiniajame išgaubtume (81) ir reguliuoti pirmosios dalies (8) sukamąjį momentą antrosios dalies (9) atžvilgiu.
[0019] Teigiama, kad guolio cilindriniai išgaubtumai (991, 992), kurie įspausti į kairįjį išgaubtumą (82), išdėstyti ant kairiosios kilpelės dalies (92) kairiojo paviršiaus ir vidurinio išgaubtumo (93). Guolio cilindriniai išgaubtumai, kurie įspausti į dešinįjį išgaubtumą (81), išdėstyti ant dešiniosios kilpelės dalies (91) dešiniojo paviršiaus ir vidurinio išgaubtumo (93).
[0020] Teigiama, kad krumplio griovelis suderintas su trinties krumpliu (41) išdėstytas jungties įdėkle (321).
[0021] Teigiama, kad jungties įdėklas (321) yra iš elastinės medžiagos.
[0022] Tarp trijų guolių įtaiso išorinis guolių įtaisas turi didžiausią sukimosi momentą, tuo tarpu vidinis guolių įtaisas turi minimalų sukimosi momentą.
[0023] Kadangi išdėstytos dvi grupės simetrinės šarnyrinės jungties, gali būti užtikrintas pirmosios dalies ir antrosios dalies ryšio patikimumas ir balansas. Trys guolio įtaisai su skirtingu sukamuoju momentu išdėstyti kiekvienoje šarnyrinėje jungties grupėje. Per jungiančius guolio sriegio blokus su vienu iš trijų guolių įtaisų su skirtingu sukamuoju momentu, atitinkančiu sukamąjį momentą gali būti parinkta užbaigti sukamojo momento reguliavimą. Kreipiančiojo strypelio išdėstymas gali sustiprinti sriegio guolio bloko montavimo savybes ir išvengti trikdžių sriegio guolio bloko perimetro kryptimi, kai pirmoji dalis ir antroji dalis sukasi santykinai, t.y. nustatyti sriegio guolio bloką perimetro kryptimi. Per išdėstytą cilindrinį išgaubtumą, įtvirtintą antrosios dalies ir išgaubtumo pirmojoje dalyje, gali būti suteikta papildoma pagalba ir gali būti sustiprintas ryšio patikimumas. Pavyzdžiui, jis gali apsaugoti vidinio momento reguliavimo įtaiso mechanines savybes išorinio poveikio atveju. Krumplio formos konstrukcija įrengta ant sriegio guolio bloko perimetro paviršiaus galima įsitikinti, kad sriegio guolio blokas ir guolio įtaiso vidinis žiedas yra fiksuotas ir gali priversti guolio bloką slysti išilgai ašies atžvilgiu guolių įtaiso taip, kad būtų pasirinktas momentas.
[0024] Remiantis minėtu būdu, techninis personalas šioje srityje gali atlikti įvairius pakeitimus kaip apibrėžta darbo režime šio išradimo apimtyje.
1. Kompiuterio modulis, apimantis pirmąją, antrąją dalis, kairįjį išgaubtumą, dešinįjį išgaubtumą ir įdubą, b e s i s k i r i a n t i s tuo, kad turi pirmąją dalį (8) ir antrąją dalį (9), kurios gali suktis santykinai tam tikru kampu; pirmoji dalis (8) apima kairįjį išgaubtumą (82), dešinįjį išgaubtumą (81) ir įdubą, kuri išdėstyta tarp kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) ir skirta antrosios dalies (9) viduriniam išgaubtumui (93) talpinti; kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) konstrukcijos yra simetriškos, o trys guolių įtaisai (31, 32, 33) su skirtingu sukamuoju momentu yra nuolatinai išdėstyti ir sumontuoti atitinkamai kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81); reguliuojantis variklis (2) išdėstytas išgaubtumo (93) viduryje; abu reguliuojančio variklio (2) galai sujungti su kairiuoju sriegiu (21) ir dešiniuoju sriegiu (210) atitinkamai sukimuisi priešinga kryptimi; arba kairysis sriegis (21), arba dešinysis sriegis (210) naudojami valdyti sriegio guolio bloką (211), kuris slysta ašine kryptimi atitinkamame guolio įtaise kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81); kontaktinis jutiklis (69) nustatytas atitinkamai paremti sriegio guolio bloką (211) pabaigoje toli nuo viduriniojo išgaubtumo (93) ir prie jo galo prie viduriniojo išgaubtumo (93) ir kontaktinis jutiklis (69) yra elektriškai sujungtas su reguliuojamu varikliu (2); kontaktinis jutiklis (69) yra naudojamas perduoti signalus ir kontroliuoti reguliuojantį variklį (2) sustabdyti veikimą, kai sriegio guolio blokas (211) slysta viršydamas eigą ir susisiekia su kairiojo išgaubtumo (82) ir dešiniojo išgaubtumo (81) paviršiais, kad būtų užkirstas kelias susidūrimo atsitikimui dėl per didelės eigos sriegio guolio bloko (211) slankiojimo; įspėjimas (70) yra nustatytas kairėje pusėje pirmosios dalies (8); įspėjimas (70) yra prijungtas prie elektros energijos su kontaktiniu jutikliu (69); kol kontaktinis jutiklis (69) perduoda signalus ir kontroliuoja reguliuojantį variklį (2) sustabdyti veikimą, kontaktinis jutiklis (69) taip pat perduoda signalus ir kontroliuoja įspėjimą (70) emituoti mirksinčią šviesą taip, kad būtų skubiai, kad sriegio guolio blokas (211) viršija eigą; kairysis sriegis (21) tęsiasi į kairę nuo reguliuojančio variklio (2), kerta tris guolių įtaisus (31, 32, 33) su skirtingu sukamuoju momentu kairiajame išgaubtume (82) į kairę kilpelės dalį (92), nejudamai prijungtą prie antrosios dalies (9) kairės pusės, ir čia pasukamai laikomas; kreipiantysis strypelis (98) nejudamai išdėstytas tarp kairiosios kilpelės dalies (92) ir viduriniojo išgaubtumo (93), ir kreipiantysis strypelis (98) naudojamas pereiti per atitinkamą sriegio guolio bloką (211) taip, kad nukreiptų judesį į kairę ir į dešinę; dešinysis sriegis (210) tęsiasi į dešinę nuo reguliuojančio variklio (2), kerta tris guolių įtaisus (31, 32, 33) su skirtingu sukamuoju momentu dešiniajame išgaubtume (81) į dešinę kilpelės dalį (91), nejudamai prijungtą antrosios dalies (9) dešinės pusės, ir čia pasukamai laikomas; kreipiantysis strypelis nejudamai išdėstytas tarp dešiniosios kilpelės dalies (91) ir viduriniojo išgaubtumo (93), ir kreipiantysis strypelis naudojamas pereiti per atitinkamą sriegio guolio bloką taip, kad nukreiptų judesį į kairę ir į dešinę; kiekvienas guolio įtaisas turi vidinį žiedą (52) ir išorinį žiedą (51); jungties įdėklas (321) išdėstytas vidinio žiedo (52) vidinėje pusėje ir naudojamas prijungti trinties krumplius (41) ant išorinio sriegio guolio bloko perimetro paviršiaus taip, kad sriegio guolio blokas ir guolio įtaiso vidinis žiedas sukasi fiksuotai; kai reguliuojantis variklis (2) varo kairįjį sriegį ir dešinįjį sriegį (210), kad suktųsi, sriegio guolio blokas (211) kairiajame išgaubtume (82) ir dešiniajame išgaubtume (81) gali judėti arti vienas prie kito arba tolti vienas nuo kito, kad būtų selektyviai prijungti vienas iš trijų guolių įtaisų (31, 32, 33) su skirtingu sukamuoju momentu arba kairiajame išgaubtume (82), arba dešiniajame išgaubtume (81) ir reguliuoti pirmosios dalies (8) sukamąjį momentą antrosios dalies (9) atžvilgiu.
2. Kompiuterio modulis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad guolio cilindriniai išgaubtumai (991, 992), kurie įspausti į kairįjį išgaubtumą (82), išdėstyti ant kairiosios kilpelės dalies (92) kairiojo paviršiaus ir vidurinio išgaubtumo (93); guolio cilindriniai išgaubtumai, kurie įspausti į dešinįjį išgaubtumą (81), išdėstyti ant dešiniosios kilpelės dalies (91) dešiniojo paviršiaus ir vidurinio išgaubtumo (93).
3. Kompiuterio modulis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad krumplio griovelis suderintas su trinties krumpliu (41) išdėstytas jungties įdėkle (321).
4. Kompiuterio modulis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad jungties įdėklas (321) yra iš elastinės medžiagos.
