[LT] Dviejų variklių elektrinis spintelės su ištraukiamais stalčiais įrenginys turi rėmą (9) ir ištraukiamą stalčių (8). Tarpiniai ratai (81) sumontuoti iš abiejų ištraukiamo stalčiaus (8) apatinės dalies pusių. Tarpiniai ratai (81) naudojami suderinimui su skersine kreipiančiąja liniuote (92) patalpinimo ertmės (91) apatinėje dalyje, kuri naudojama ištraukiamam stalčiui (8) talpinti taip, kad būtų galima ištraukiamą stalčių (8) įstumti ir ištraukti iš patalpinimo ertmės (91). Skersinė lentjuostė (41) nejudamai sumontuota rėme (9) skersinės kreipiančiosios liniuotės (92) apatinėje dalyje. Skersinė lentjuostė (41) laiko pavaros slankiojantį bloko elementą (7). Pavaros slankiojantis bloko elementas (7) turi dvi atramines plokštes (731, 732), kurios sumontuotos iš kairės ir dešinės pusių.
[EN] A dual-motor electric drawer cabinet device includes frame (9) and drawer component (8). Idler wheels (81) are set at both sides of lower part of drawer component (8). The idler wheels (81) are used to fit with transverse guide rail (92) at the lower side of accommodation cavity (91) which is used to accommodate the drawer component (8) so as to allow the drawer component (8) going in and out of accommodation cavity (91). Transverse batten (41) is fixedly set in the frame (9) and at the lower side of transverse guide rail (92). The transverse batten (41) bears drive sliding block component (7). The drive sliding block component (7) includes two supporting arm plates (731, 732) which are set at the left side and right side.
[0001] Technikos sritis
[0002] Šis išradimas susijęs su elektros energijos sritimi, ypač su dviejų variklių elektriniu spintelės su ištraukiamais stalčiais įrenginiu.
[0003] Technikos lygis
[0004] Šiuo metu žinomi elektrinių spintelių su ištraukiamais stalčiais įrenginiai. Vienas iš įrenginių aprašytas Kinijos patento paraiškoje WO2013060127 CN.
[0005] Norint ištraukti esamus elektrinių spintelių ištraukiamo stalčiaus įrenginius, reikalingas rankų darbas. Tai sudaro nepatogumų naudojant. Kadangi ištraukimo veiksmas vykdomas naudojant energiją, ištraukiamas stalčius negali būti ištrauktas rankiniu būdu ir sklandžiai. Tai sukelia nepatogumus elektrinių spintelių priežiūroje. Kad patogiai priežiūrai būtų pasiektas ištraukiamo stalčiaus ištraukimas ir įstūmimas bei rankinis išmontavimas, reikalinga labiau kompleksinė mechaninė ir elektroninė konstrukcija. Tai turės atvirkštinį poveikį priežiūrai ir įrangos kainai.
[0006] Išradimo esmė
[0007] Išradimo tikslas – pateikti dviejų variklių elektrinį spintelės su ištraukiamais stalčiais įrenginį, kuris gali įveikti aukščiau minėtus defektus.
[0008] Pagal šį išradimą dviejų variklių elektrinis spintelės su ištraukiamais stalčiais įrenginys turi rėmą ir ištraukiamą stalčių. Tarpiniai ratai sumontuoti iš abiejų ištraukiamo stalčiaus apatinės dalies pusių. Tarpiniai ratai naudojami suderinimui su skersine kreipiančiąja liniuote patalpinimo ertmės apatinėje dalyje, kuri naudojama ištraukiamam stalčiui talpinti taip, kad būtų galima ištraukiamą stalčių įstumti ir ištraukti iš patalpinimo ertmės. Skersinė lentjuostė nejudamai sumontuota rėme skersinės kreipiančiosios liniuotės apatinėje dalyje. Skersinė lentjuostė laiko pavaros slankiojantį bloko elementą. Pavaros slankiojantis bloko elementas turi dvi atramines plokštes, kurios sumontuotos iš kairės ir dešinės pusių, U formos rėmą, kuris sudarytas iš dugno sienelių nejudamai sujungtų tarp dviejų atraminių plokščių, ir laisvai stumdomą bloką, kuris slysta tarp dviejų U formos rėmo atraminių plokščių. Plokštės skylės, kurios lygiuoja vieną į kitą, išdėstytos ant abiejų atraminių plokščių. Laisvai stumdomas blokas turi du lanksčios plokštės įlaidus, kurie sumontuoti priekine ir galine kryptimi, ir kontūro dugną, kuris yra tarp dviejų lanksčių plokščių įlaidų ir nejudamai juos sujungia. Du lanksčios plokštės įlaidai naudojami įspausti į išpjovą apatinėje pusėje ištraukiamo stalčiaus apatinės sienelės taip, kad judėtų ištraukiamas stalčius į kairę pusę ir dešinėje pusę. Kontūro dugnas apima kairiąją vertikalios plokštumos dalį, nuolydžio dalį, horizontalios plokštumos dalį ir dešiniąją vertikalios plokštumos dalį iš kairės į dešinę. Kontūro dugno apatinė pusė sujungta su apatinės sienelės viršutine puse per slėgio spyruoklę. Kairioji vertikalios plokštumos dalis ir dešinioji vertikalios plokštumos dalis prijungtos atitinkamai prie vienos iš dviejų atraminių plokščių. Horizontalios plokštumos dalis jungiama su skersinės lentjuostės apatine kraštine, veikiant slėgio spyruoklei. Skersinė lentjuostė eina per plokštės skyles ir eina per dviejų lanksčių plokščių įlaidus. Varžto skylė įtaisyta dugno sienelėje sutapdinant ją su srieginiu strypu, užsukamu pirmuoju varikliu taip, kad laisvai stumdomas blokas judėtų į kairę ir į dešinę. Kitas srieginio strypo galas sujungtas su antruoju varikliu. Antrasis variklis naudojamas sukti srieginį strypą. Spaudimo žemyn strypas, kuris tęsiasi į dešinę pusę, yra nejudamai sumontuotas kairėje rėmo pusėje. Spaudimo žemyn nuolydis sumontuotas spaudimo strypo gale, kad prijungtų nuolydžio dalį taip, kad laisvai stumdomas blokas įveiktų slėgio spyruoklę ir būtų spaudžiamas žemyn. Tokiu būdu du lankstūs plokščių įlaidai paliktų išdrožą.
[0009] Kadangi naudojamas nejudamai sumontuotas žemyn spaudžiamas strypas, jis gali būti sumontuotas su laisvai slankiojančiu bloku ir toliau būti stumiamas, kad pasiektų atjungimą, esant sąlygai, kad stalčius ištraukiamas vietoje. Be to, stalčius gali būti lengvai ištrauktas iš viso ištraukiamo stalčiaus įrenginio rėmo tolesnei priežiūrai. Kadangi yra du varikliai, kai pirmasis variklis negali dirbti normaliai, antrasis variklis gali pradėti sukti srieginį strypą taip, kad stumtų U formos rėmą ir garantuotų, kad elektrinis ištraukiamo stalčiaus įrenginys galėtų būti naudojamas stabiliai. Visas įrenginys nereikalauja papildomų elektroninių jutiklių ir kitos komplikuotos įrangos. Be to, įrenginys gali užtikrinti paprastą ir patikimą veikimą. Kiekvienas viso įrenginio elementas yra stabiliai ir subalansuotai įtemptas. Taigi, įrenginys gali atitikti energetikoje keliamus stabilumo ir patikimumo reikalavimus.
[0010] Pridėtų brėžinių aprašymai

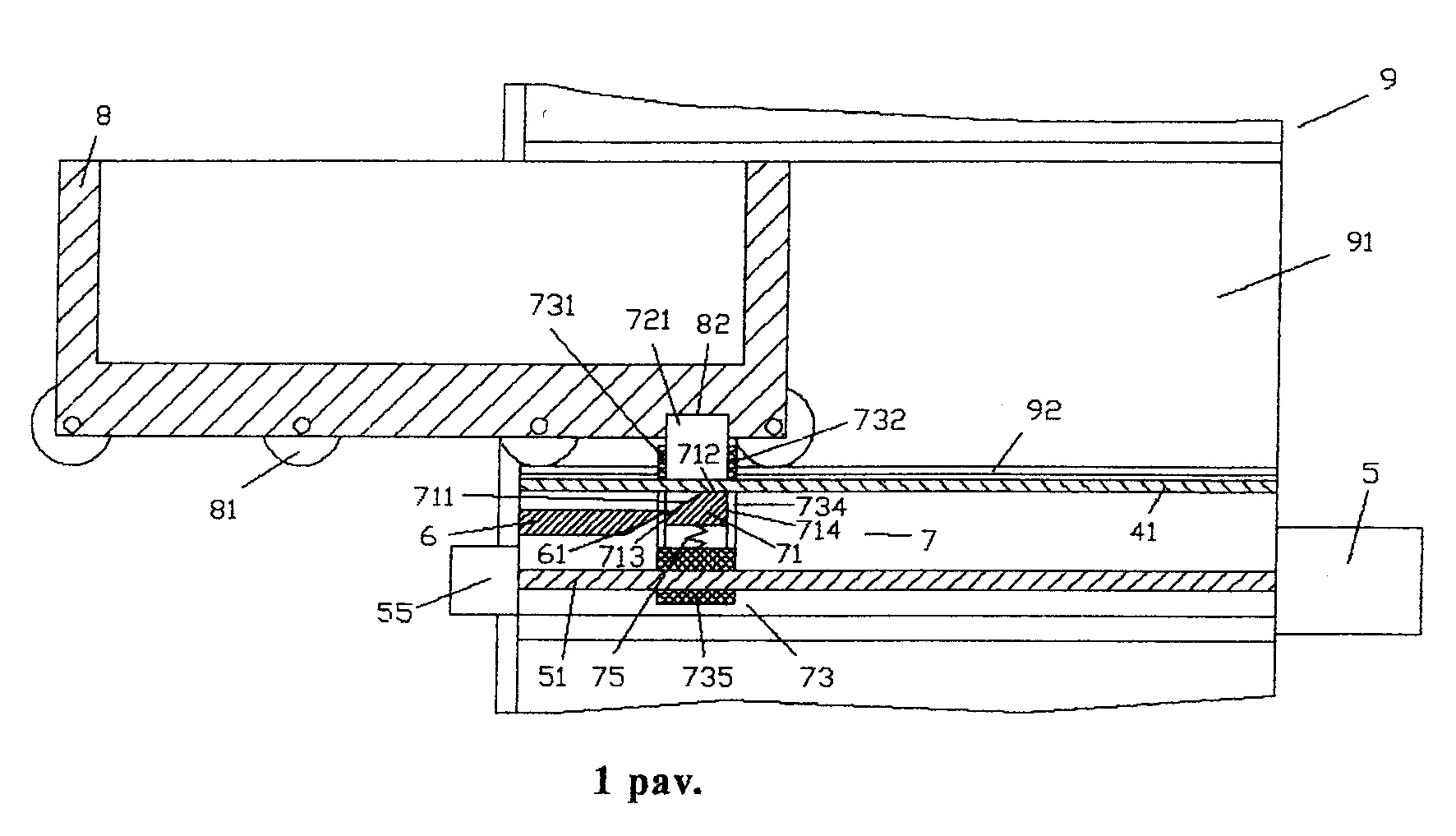

[0011] 1 pav. parodyta šio išradimo bendra išdėstymo schema.

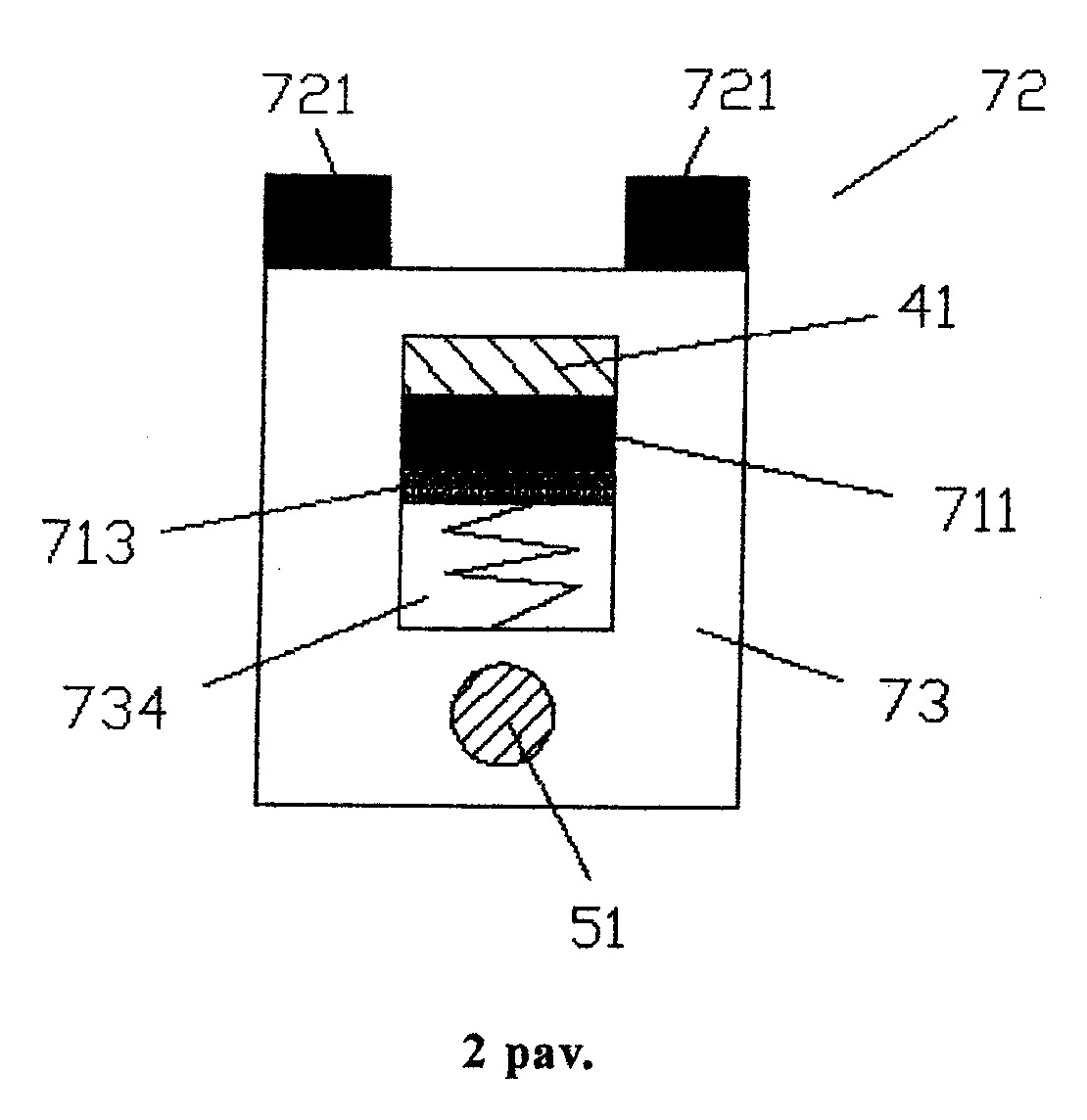

[0012] 2 pav. U formos rėmo ir laisvai stumdomo bloko 1 pav. kairysis vaizdas.
[0013] Detalus įgyvendinimo būdas
[0014] Šis išradimas yra detaliai aprašytas, remiantis 1-2 pav.
[0015] Atsižvelgiant į 1-2 pav., dviejų variklių elektrinis spintelės su ištraukiamais stalčiais įrenginys turi rėmą (9) ir ištraukiamą stalčių (8). Tarpiniai ratai (81) sumontuoti iš abiejų ištraukiamo stalčiaus (8) apatinės dalies pusių. Tarpiniai ratai (81) naudojami suderinimui su skersine kreipiančiąja liniuote (92) patalpinimo ertmės (91) apatinėje dalyje, kuri naudojama ištraukiamam stalčiui (8) talpinti taip, kad būtų galima ištraukiamą stalčių (8) įstumti ir ištraukti iš patalpinimo ertmės (91). Skersinė lentjuostė (41) nejudamai sumontuota rėme (9) skersinės kreipiančiosios liniuotės (92) apatinėje dalyje. Skersinė lentjuostė (41) laiko pavaros slankiojantį bloko elementą (7). Pavaros slankiojantis bloko elementas (7) turi dvi atramines plokštes (731, 732), kurios sumontuotos iš kairės ir dešinės pusių, U formos rėmą (73), kuris sudarytas iš dugno sienelių (735) nejudamai sujungtų tarp dviejų atraminių plokščių, ir laisvai stumdomą bloką (72), kuris slysta tarp dviejų U formos rėmo (73) atraminių plokščių. Plokštės skylės (734), kurios lygiuoja vieną į kitą, išdėstytos ant abiejų atraminių plokščių (731, 732). Laisvai stumdomas blokas (72) turi du lanksčios plokštės įlaidus (721), kurie sumontuoti priekine ir galine kryptimi, ir kontūro dugną (71), kuris yra tarp dviejų lanksčių plokščių įlaidų (721) ir nejudamai juos sujungia. Du lanksčios plokštės įlaidai (721) naudojami įspausti į išpjovą (82) apatinėje pusėje ištraukiamo stalčiaus (8) apatinės sienelės taip, kad judėtų ištraukiamas stalčius (8) į kairę pusę ir dešinėje pusę. Kontūro dugnas (71) apima kairiąją vertikalios plokštumos dalį (713), nuolydžio dalį (711), horizontalios plokštumos dalį (712) ir dešiniąją vertikalios plokštumos dalį (714) iš kairės į dešinę. Kontūro dugno (71) apatinė pusė sujungta su apatinės sienelės (735) viršutine puse per slėgio spyruoklę (75). Kairioji vertikalios plokštumos dalis (713) ir dešinioji vertikalios plokštumos dalis (714) prijungtos atitinkamai prie vienos iš dviejų atraminių plokščių (731, 732). Horizontalios plokštumos dalis (712) jungiama su skersinės lentjuostės (41) apatine kraštine, veikiant slėgio spyruoklei (75). Skersinė lentjuostė (41) eina per plokštės skyles (734) ir eina per dviejų lanksčių plokščių įlaidus (721). Varžto skylė įtaisyta dugno sienelėje (735) sutapdinant ją su srieginiu strypu (51), užsukamu pirmuoju varikliu (5) taip, kad laisvai stumdomas blokas (72) judėtų į kairę ir į dešinę. Kitas srieginio strypo (51) galas sujungtas su antruoju varikliu (55). Antrasis variklis (55) naudojamas sukti srieginį strypą (51). Spaudimo žemyn strypas (6), kuris tęsiasi į dešinę pusę, yra nejudamai sumontuotas kairėje rėmo (9) pusėje. Spaudimo žemyn nuolydis (61) sumontuotas spaudimo strypo (6) gale, kad prijungtų nuolydžio dalį (711) taip, kad laisvai stumdomas blokas (72) įveiktų slėgio spyruoklę (75) ir būtų spaudžiamas žemyn. Tokiu būdu du lankstūs plokščių įlaidai (721) paliktų išdrožą (82).
[0016] Pagal įgyvendinimo pavyzdį, viršutinė skersinės lentjuostės 41 pusė slystamai sumontuota su plokštės skylės 734 viršutine šonine sienele, laikančia U formos rėmą 73.
[0017] Pirmasis variklis 5 judina U formos rėmą 73. Tada per veiksmą dviejų lanksčių plokštės įlaidų ir išdrožos 82, ištraukiamas stalčius 8 stumiamas judėti į kairę ir į dešinę. Kai ištraukiamas stalčius 8 stumiamas į išorę, t.y. į kairę, žemyn spaudžiamo strypo 6 galas nekontaktuoja su kontūro dugno 71 nuolydžio dalimi, esant sąlygai, kad stalčiaus 8 nebūtina i Kai stalčių 8 reikia ištraukti, pirmasis variklis 5 toliau stumia U formos rėmą 73 judėti į kairę. Tuomet žemyn spaudžiamas strypas 6 kontaktuoja su nuolydžio dalimi taip, kad laisvai stumdomas blokas spaudžiamas žemyn. Tokiu būdu du lanksčios plokštės įlaidai spaudžiami žemyn, kad paliktų išdrožą 82. Tuo momentu ištraukiamas stalčius 8 gali būti rankiniu būdu ištrauktas iš rėmo.
[0018] Antrasis variklis 55 yra budėjimo variklis. Kai pirmasis variklis 5 negali dirbti normaliai, antrasis variklis 55 gali pradėti sukti srieginį strypą 51. Tokiu būdu, U formos rėmo 73 stumiamas judėti ir užtikrinti stabilų elektrinio ištraukiamo stalčiaus įrenginio naudojimą.
[0019] Remiantis minėtu būdu, šios technikos srities specialistai gali atlikti įvairius pakeitimus pagal darbo režimą, kaip apibrėžta šio išradimo apimtyje.
1. Dviejų variklių elektrinis spintelės su ištraukiamais stalčiais įrenginys, apimantis rėmą, stalčių, ratus, lentjuostę, b e s i s k i r i a n t i s tuo, kad turi rėmą (9) ir ištraukiamą stalčių (8); tarpiniai ratai (81) sumontuoti iš abiejų ištraukiamo stalčiaus (8) apatinės dalies pusių; tarpiniai ratai (81) naudojami suderinimui su skersine kreipiančiąja liniuote (92) patalpinimo ertmės (91) apatinėje dalyje, kuri naudojama ištraukiamam stalčiui (8) talpinti taip, kad būtų galima ištraukiamą stalčių (8) įstumti ir ištraukti iš patalpinimo ertmės (91); skersinė lentjuostė (41) nejudamai sumontuota rėme (9) skersinės kreipiančiosios liniuotės (92) apatinėje dalyje; skersinė lentjuostė (41) laiko pavaros slankiojantį bloko elementą (7); pavaros slankiojantis bloko elementas (7) turi dvi atramines plokštes (731, 732), kurios sumontuotos iš kairės ir dešinės pusių, U formos rėmą (73), kuris sudarytas iš dugno sienelių (735) nejudamai sujungtų tarp dviejų atraminių plokščių, ir laisvai stumdomą bloką (72), kuris slysta tarp dviejų U formos rėmo (73) atraminių plokščių; plokštės skylės (734), kurios lygiuoja vieną į kitą, išdėstytos ant abiejų atraminių plokščių (731, 732); laisvai stumdomas blokas (72) turi du lanksčios plokštės įlaidus (721), kurie sumontuoti priekine ir galine kryptimi, ir kontūro dugną (71), kuris yra tarp dviejų lanksčių plokščių įlaidų (721) ir nejudamai juos sujungia; du lanksčios plokštės įlaidai (721) naudojami įspausti į išpjovą (82) apatinėje pusėje ištraukiamo stalčiaus (8) apatinės sienelės taip, kad judėtų ištraukiamas stalčius (8) į kairę pusę ir dešinėje pusę; kontūro dugnas (71) apima kairiąją vertikalios plokštumos dalį (713), nuolydžio dalį (711), horizontalios plokštumos dalį (712) ir dešiniąją vertikalios plokštumos dalį (714) iš kairės į dešinę; kontūro dugno (71) apatinė pusė sujungta su apatinės sienelės (735) viršutine puse per slėgio spyruoklę (75); kairioji vertikalios plokštumos dalis (713) ir dešinioji vertikalios plokštumos dalis (714) prijungtos atitinkamai prie vienos iš dviejų atraminių plokščių (731, 732); horizontalios plokštumos dalis (712) jungiama su skersinės lentjuostės (41) apatine kraštine, veikiant slėgio spyruoklei (75); skersinė lentjuostė (41) eina per plokštės skyles (734) ir eina per dviejų lanksčių plokščių įlaidus (721); varžto skylė įtaisyta dugno sienelėje (735) sutapdinant ją su srieginiu strypu (51), užsukamu pirmuoju varikliu (5) taip, kad laisvai stumdomas blokas (72) judėtų į kairę ir į dešinę; kitas srieginio strypo (51) galas sujungtas su antruoju varikliu (55); antrasis variklis (55) naudojamas sukti srieginį strypą (51); spaudimo žemyn strypas (6), kuris tęsiasi į dešinę pusę, yra nejudamai sumontuotas kairėje rėmo (9) pusėje; spaudimo žemyn nuolydis (61) sumontuotas spaudimo strypo (6) gale, kad prijungtų nuolydžio dalį (711) taip, kad laisvai stumdomas blokas (72) įveiktų slėgio spyruoklę (75) ir būtų spaudžiamas žemyn; tokiu būdu du lankstūs plokščių įlaidai (721) paliktų išdrožą (82).
2. Dviejų variklių elektrinis spintelės su ištraukiamais stalčiais įrenginys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad viršutinė skersinės lentjuostės (41) pusė slystamai sutapdinta su plokštės skylių (734) viršutine šonine sienele, kad laikytų U formos rėmą (73).
