[LT] Išradimas priskiriamas statybinių medžiagų sričiai, tiksliau betono mišiniams, naudojamiems automobilių kelių ir kitų eismo zonų dangoms, kurioms keliami padidinti atsparumo aplinkos poveikiui ir ilgaamžiškumo reikalavimai. Išradimo tikslas yra sukurti kelių betono mišinį, pasižymintį geromis mechaninėmis ir eksploatacinėmis charakteristikomis, ilgalaikiškumu, atsparumu aplinkos poveikiui ir nedidele savikaina. Kelių betono mišinys, apimantis mineralinių medžiagų mišinį iš frakcionuotos skaldos, smėlio ir mineralinių miltelių, o taip pat cementą ir vandenį, dar apima betono plastiklį, o frakcionuota skalda yra 4-16 mm frakcijos žvirgždo skalda, kai komponentų santykis masės % yra: žvirgždo skalda - 37-43, smėlis - 34-38, mineraliniai milteliai - 3,5-6,0, cementas - 13,0-15,0, betono plastiklis - 0,04-0,08, vanduo - 4,5-5,7.
[EN] This invention relates to the field of construction materials, precisely concrete compositions used for facing of roads and other traffic areas. The increased requirements have been rising for the environmental resistance and durability of the compositions. The aim of the invention is to create a concrete pavement composition with good mechanical and running characterization, durability, resistance to environmental impact and low cost. Concrete paving composition comprising a mixture of mineral materials consisting of fractionated crushed stone, sand, mineral powder, as well as cement and water, further comprising a plasticizer for concrete, and crushed stone is gravel chippings fractions of 4-16 mm in size, when the ratio of components expressed % by weight is: gravel chippings fractions of 4-16 mm - 37-43; sand - 34-38; mineral powder - 3.5-6.0; cement - 13.0-15.0; plasticizer for concrete - 0.04-0.08; and water - 4.5-5.7.
[0001] Išradimas priskiriamas statybinių medžiagų sričiai, tiksliau betono mišiniams, naudojamiems automobilių kelių ir kitų eismo zonų dangoms, kurioms keliami padidinti atsparumo aplinkos poveikiui ir ilgaamžiškumo reikalavimai.
[0002] Yra žinomas kelių betono mišinys, apimantis mineralinių medžiagų mišinį iš frakcionuoto žvyro ir smėlio, o taip pat cementą ir vandenį. Į sudėtį taip pat įeina superplastiklis, citrinos rūgštis, kalcinuota soda ir anhidritas. Mišinio masės % yra: žvyro – 49,9, smėlio – 32,3, vandens – 5,1, cemento – 11,9, superplastiklio – 0,1, citrinos rūgšties -0,02, kalcinuotos sodos – 0,02 ir anhidrito – 0,6. (žiūr. US4892586A, pub. 1990-01-09). Šio mišinio išmatuotas gniuždomasis stipris po 28 dienų – 84 MPa, iš jo paklota kelio danga nepasižymi pakankamu atsparumu aplinkos poveikiams.
[0003] Yra žinomas kelių betono mišinys, kuris apima mineralinių medžiagų mišinį iš frakcionuoto žvyro, smėlio, pelenų, o taip pat cementą ir vandenį. Į sudėtį taip pat įeina plastiklis ir polipropileno vienagijis pluoštas. Mišinio masės % yra: žvyro – 52,4, smėlio – 28,6, vandens – 4,4, cemento – 8,9, pelenų – 5,6, plastiklio – 0,1, polipropileno vienagijo pluošto – 0,04 (žiūr. CN100999888A, pub. 2007-07-18). Iš šio mišinio paklota kelio danga nepasižymi pakankamu atsparumu aplinkos poveikiui.
[0004] Taip pat yra žinomas kelių betono mišinys, apimantis mineralinių medžiagų mišinį iš žvyro, smėlio ir mineralinių miltelių, o taip pat cementą ir vandenį, kur mineraliniai milteliai – anglies atliekų milteliai. Mišinio masės % yra: žvyro – 50,2, smėlio – 33,5, vandens – 4,7, cemento – 11,1 , anglies atliekų miltelių – 0,6 (žiūr. Saeid Hasami et al. Mechanical properties of roller compacted concrete pavement containing coal waste and limestone powder as partial replacements of cement Construction and building materials 111, 2016:629). Analogas nepasižymi pakankamu atsparumu aplinkos poveikiui.
[0005] Artimiausias yra kelių betono mišinys, apimantis mineralinių medžiagų mišinį iš frakcionuotos skaldos, smėlio, žvyro ir mineralinių miltelių, o taip pat cementą ir vandenį. Frakcionuota skalda yra 8-16 mm frakcijos bazaltas, žvyro frakcija yra 2-8 mm, o mineraliniai milteliai yra pelenai. Žinomo mišinio masės % yra: bazalto – 20,6, smėlio – 27,4 , žvyro – 30,1, pelenų – 5,6, vandens 5,4, cemento – 10,9 (Walzbeton für Tragschichten und Tragdeckschichten. Zement–Markblatt Straßenbau, § 6, 9. 2001: 3).
[0006] Prototipas pasižymi nepakankamai geromis mechaninėmis ir eksploatacinėmis charakteristikomis, ilgalaikiškumu, atsparumu aplinkos poveikiui, nes mišinyje esanti cemento dalis yra palyginti nedidelė, o tai nulemia nepakankamą jo elementų surišimą ir betono tvirtumą. Be to žvyras, esantis mišinyje, ypač gerai sugeria vandenį, todėl kompozicija neatspari šalčio poveikiui. Be to, šis mišinys gaminamas iš atvežtinės medžiagos – bazalto skaldos, todėl yra palyginti brangus.
[0007] Išradimo tikslas yra sukurti kelių betono mišinį, pasižymintį geromis mechaninėmis ir eksploatacinėmis charakteristikomis, ilgalaikiškumu, atsparumu aplinkos poveikiui ir nedidele savikaina.
[0008] Šis tikslas pasiekiamas tuo, kad į kelių betono mišinį, apimantį mineralinių medžiagų mišinį iš frakcionuotos skaldos, smėlio ir mineralinių miltelių, o taip pat cementą ir vandenį, dar pridedamas betono plastiklis, o frakcionuota skalda yra 4-16 mm frakcijos žvirgždo skalda, kai komponentų santykis masės % yra:
[0009] žvirgždo skalda – 37-43;
[0010] smėlis – 34-38;
[0011] mineraliniai milteliai – 3,5-6,0;
[0012] cementas – 13,0-15,0;
[0013] betono plastiklis – 0,04-0,08;
[0014] vanduo – 4,5-5,7.
[0015] Taip pat tikslas pasiekiamas tuo, kad minėto mineralinių medžiagų mišinio granuliometrinė sudėtis masės %: yra:
[0016] išbiros pro 16,0 mm sietą – 90,0-100,0;
[0017] išbiros pro 8,0 mm sietą – 65,0-80,0;
[0018] išbiros pro 4,0 mm sietą – 40,0-65,0;
[0019] išbiros pro 2,0 mm sietą – 25,0-50,0;
[0020] išbiros pro 1,0 mm sietą – 20,0-40,0;
[0021] išbiros pro 0,5 mm sietą – 11,0-26,0;
[0022] išbiros pro 0,25 mm sietą – 5,0-15,0;
[0023] išbiros pro 0,05 mm sietą – 3,0-10,0.
[0024] Taip pat tikslas pasiekiamas tuo, kad į betono plastiklio sudėtį įeina porodaris priedas.
[0025] Taip pat tikslas pasiekiamas tuo, kad mineraliniai milteliai pasirinktinai yra pelenai ar granitmilčiai.
[0026] Taip pat tikslas pasiekiamas tuo, kad mineralinių miltelių dalelės neviršija 0,063 mm, o smėlis yra sudarytas iš dalelių, neviršijančių 4 mm.
[0027] Išradimu siūlomame kelių betono mišinyje naudojama žvirgždo skalda, kuri sugeria mažai vandens, todėl kompozicijos atsparumas šalčiui pakankamai didelis. Be to, optimalūs sudėtinių komponentų kiekiai, tarp jų atitinkamai didesnė cemento dalis, įgalina pasiekti gerų eksploatacinių savybių. Be to išradime pateiktas mišinys pasižymi palyginti nedidele savikaina, nes naudojama vietinė žvirgždo skaldos žaliava ir kitos vietinės medžiagos.

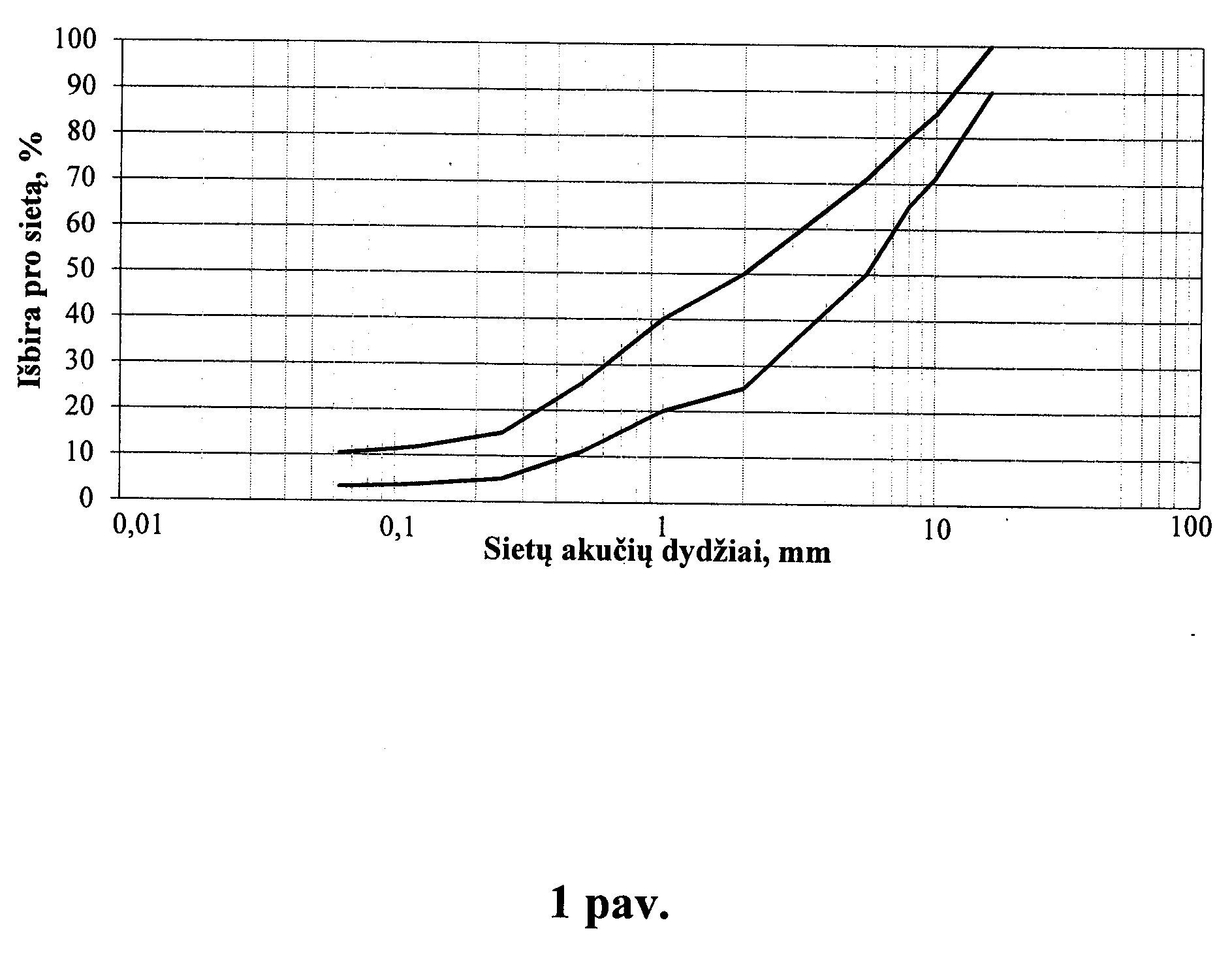

[0028] Kelių betono mišinio granuliometrinės sudėties ribos iliustruojamos 1 pav., kur parodoma mineralinių medžiagų mišinio išbirų pro sietą (%) priklausomybė nuo sietų akučių dydžio (mm).
[0029] Optimalūs komponentų, įeinančių į kelių betono mišinį, kiekiai nustatyti atliekant eksperimentinius tyrimus.
[0030] Išradime pateiktas kelių betono mišinys iliustruojamas pavyzdžiais.
[0031] 1 kelių betono mišinio pavyzdys
[0032] Kelių betono mišinys apima mineralinių medžiagų mišinį, kurį sudaro 4-16 mm žvirgždo skaldos frakcija, taip pat ir smėlis, kurio dalelės neviršija 4 mm ir mineraliniai milteliai - pelenai, jų dalelės neviršija 0,063 mm. Taip pat į kelių betono mišinį įeina cementas pvz. "CEM I 42,5 N", vanduo ir betono plastiklis pvz. "VIBROPOR P", į kurį įeina porodaris priedas.
[0033] Kelių betono mišinio sudėtis masės % yra tokia:
[0034] 4-16 mm žvirgždo skalda – 40,4;
[0035] smėlis – 36,2;
[0036] pelenai – 4,0;
[0037] cementas – 14,0;
[0038] betono plastiklis – 0,06;
[0039] vanduo – 5,34.
[0040] 2 kelių betono mišinio pavyzdys
[0041] Kelių betono mišinys apima mineralinių medžiagų mišinį, kurį sudaro 4-16 mm žvirgždo skaldos frakcijos, taip pat ir smėlis, kurio dalelės neviršija 4 mm ir mineraliniai milteliai - pelenai, jų dalelės neviršija 0,063 mm.. Taip pat į kelių betono mišinį įeina cementas pvz. "CEM I 32,5 R", vanduo ir betono plastiklis pvz. "VIBROPOR P", į kurį įeina porodaris priedas.
[0042] Kelių betono mišinio sudėtis masės % yra tokia:
[0043] 4-16 mm žvirgždo skalda – 39,1;
[0044] smėlis – 37,2;
[0045] pelenai – 4,4;
[0046] cementas – 14,1;
[0047] betono plastiklis – 0,07;
[0048] vanduo – 5,13.

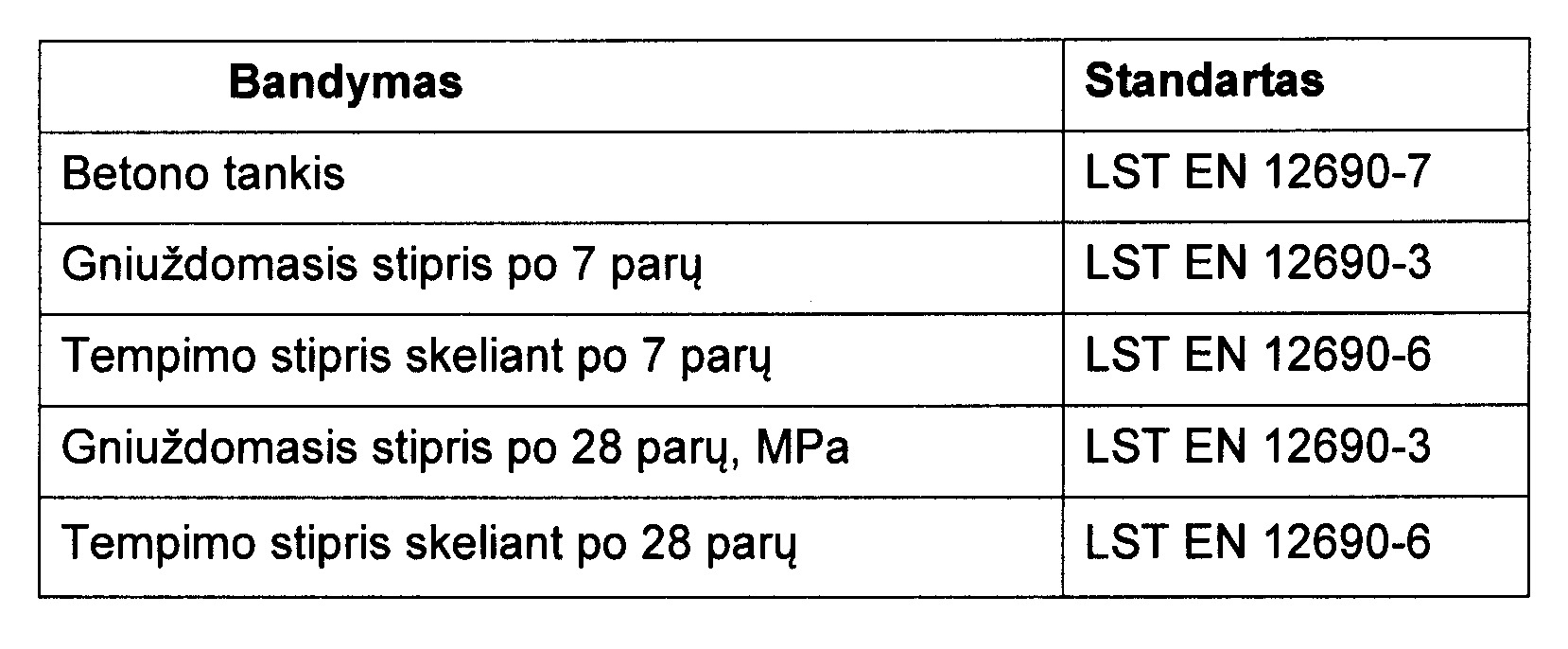

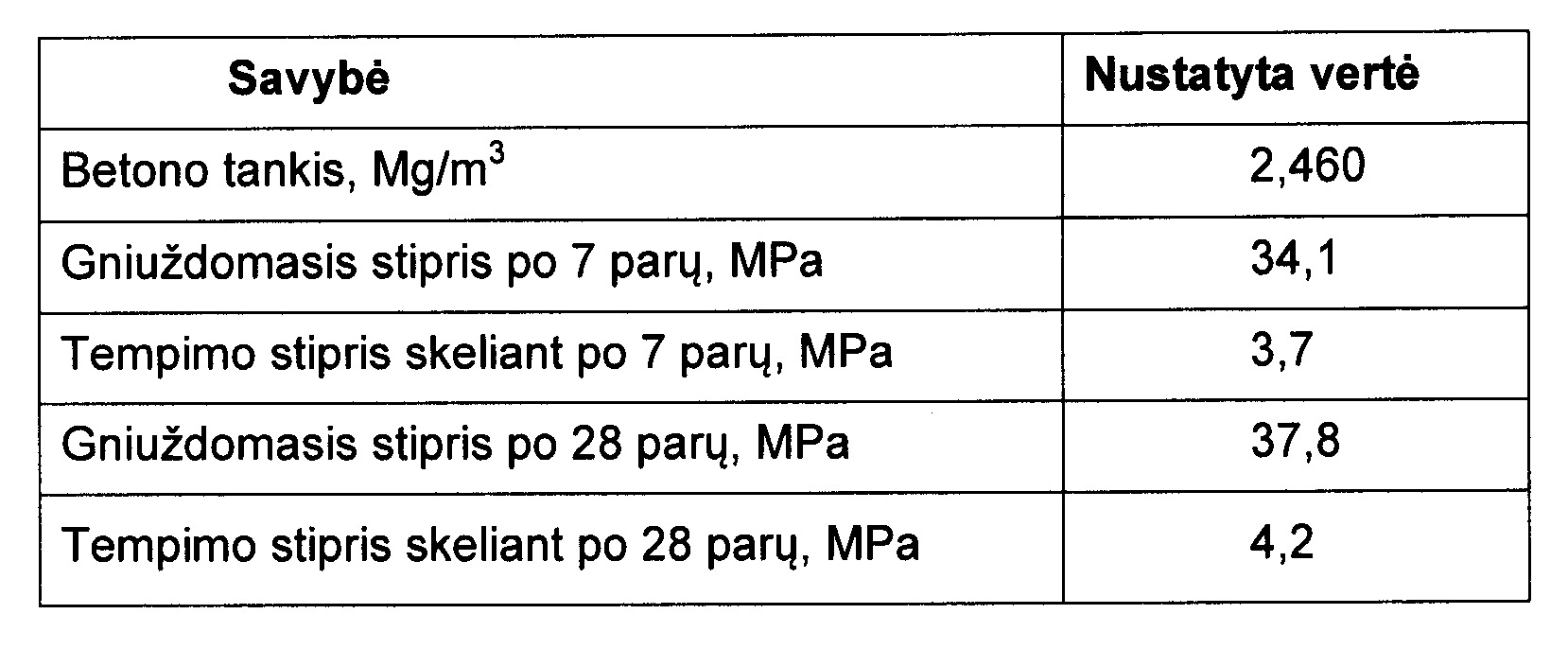

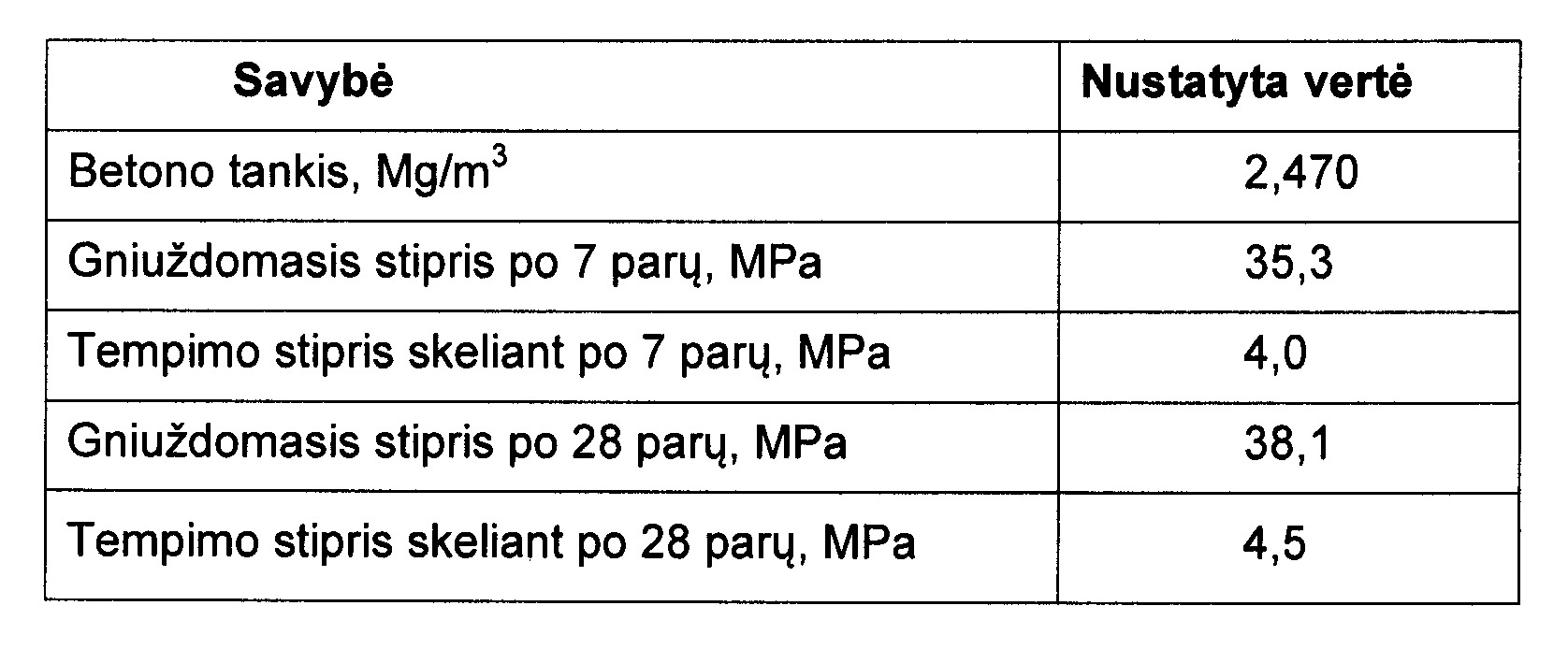

[0049] Kelių betono mišinio fizikinės ir mechaninės savybės pateiktos lentelėse: 1 lentelėje - 1 kelių betono mišinio pavyzdžio, 2 lentelėje- 2 kelių betono mišinio pavyzdžio, o bandymų atlikimo standartai pateikti 3 lentelėje.
[0050] 1 lentelė
[0051]
[0052] 2 lentelė
[0053]
[0054] 3 lentelė
[0055]
[0056] Kelių betono danga iš išradime pateikto kelių betono mišinio yra ruošiama taip: minėti komponentai išmaišomi įprastoje betono gamykloje, gautas mišinys į įrengimo vietą gali būti transportuojama savivarčiais sunkvežimiais. Kelių betono danga iš minėto mišinio klojama įprastu asfalto klotuvu ir tankinama įprasta tankinimo įranga - volais. Kelių dangos įrengimo būdas yra greitas ir nereikalaujantis papildomos įrangos. Taip gaunama tanki, mechaniniam ir aplinkos poveikiui atspari ilgalaikė struktūra.
[0057] Paklota betono danga pasižymi geromis mechaninėmis ir eksploatacinėmis charakteristikomis, ilgalaikiškumu, atsparumu aplinkos poveikiui.
[0058] Sukurtas išradimas gali būti taikomas betono dangos įrengimui gatvėse, automobilių keliuose, oro uostų peronuose ir orlaivių stovėjimo aikštelėse, jūrų uostų krantinėse ir terminaluose, logistikos terminaluose, įvairių krovinių sandėliavimo aikštelėse, terminaluose ir kitose eismo zonose.
1. Kelių betono mišinys, apimantis mineralinių medžiagų mišinį iš frakcionuotos skaldos, smėlio ir mineralinių miltelių, o taip pat cementą ir vandenį, b e s i s k i r i a n t i s tuo, kad dar apima betono plastiklį, o frakcionuota skalda yra 4-16 mm frakcijos žvirgždo skalda, kai komponentų santykis masės % yra:
žvirgždo skalda – 37-43;
smėlis – 34-38;
mineraliniai milteliai – 3,5-6,0;
cementas – 13,0-15,0;
betono plastiklis – 0,04-0,08;
vanduo – 4,5-5,7.
2. Kelių betono mišinys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad minėto mineralinių medžiagų mišinio granuliometrinė sudėtis masės %: yra:
išbiros pro 16,0 mm sietą – 90,0-100,0;
išbiros pro 8,0 mm sietą – 65,0-80,0;
išbiros pro 4,0 mm sietą – 40,0-65,0;
išbiros pro 2,0 mm sietą – 25,0-50,0;
išbiros pro 1,0 mm sietą – 20,0-40,0;
išbiros pro 0,5 mm sietą – 11,0-26,0;
išbiros pro 0,25 mm sietą – 5,0-15,0;
išbiros pro 0,05 mm sietą – 3,0-10,0.
3. Kelių betono mišinys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad į betono plastiklį įeina porodaris priedas.
4. Kelių betono mišinys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad mineraliniai milteliai pasirinktinai yra pelenai ar granitmilčiai.
5. Kelių betono mišinys pagal 1 ir 4 punktus, b e s i s k i r i a n t i s tuo, kad mineralinių miltelių dalelės neviršija 0,063 mm.
6. Kelių betono mišinys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad smėlis yra sudarytas iš dalelių, neviršijančių 4 mm.
