[LT] Išradimas priklauso vandens apdorojimo sričiai, būtent, vandens suminkštinimui ir apsaugojimui nuo kietų nuosėdų susidarymo vandens talpose ar vamzdžiuose dėl vandens temperatūros ar slėgio kitimų. Elektroninis vandens apdorojimo būdas pasižymi tuo, kad apdorojamą vandenį veikia kintamu magnetiniu lauku, kurį sukuria rite tekanti kintama srovė; nauja tai, kad ritėje magnetinį lauką sužadina kintama srovė, kurios dažnis ir/arba amplitudė yra moduliuoti. Be to, reguliuojamai keičia rite tekančios srovės parametrus priklausomai nuo vandens debito jo apdorojimo srityje.
[EN] The invention relates to a treatment of water, to a water softening and protecting from a formation of solid depositions in water vessels or pipelines due to exchanges of water temperature or pressure. A method of the electronic treatment of water characterized in that a variable magnetic field acts on the treated water. This magnetic field is generated by an alternating current flowing through a coil. The new in the method is that the alternating current excites the magnetic field in the coil, a frequency and/or amplitude of the current are modulated. Besides, parameters of the current flowing through the coil are adjustably changed according to the water flow rate in the treatment area.
[0001] Išradimas priklauso vandens apdorojimo sričiai, būtent, vandens suminkštinimui ir apsaugojimui nuo kietų nuosėdų susidarymo vandens talpose ar vamzdžiuose dėl vandens temperatūros ar slėgio kitimų.
[0002] Vandens kietumas priklauso nuo druskos, kalcio, magnio ir kitų mineralų kiekio vandenyje, kurie iš vienos pusės yra reikšmingi žmogaus sveikatai, o iš kitos pusės - sudaro kietas nuosėdas ir sukelia nemažai problemų.Yra žinomas cheminis vandens apdorojimo būdas, aprašytas TSRS išradimo aprašyme patento Nr.l 828 081, skirtas vandens suminkštinimui ir neleidžiantis susidaryti nuosėdoms, apimantis vandens apdorojimą cheminiais preparatais, būtent, įvedant į vandenį magnetitą ir kalkes.
[0003] Šiuo būdu galima apdoroti vandenį tik pramoninio vandens tiekimo sistemose. Šiuo būdu apdorojant vandenį reikalingi techniniai įrenginiai, jų aptarnavimas bei remontas, be to, daromas neigiamas poveikis gyvenamajai aplinkai.
[0004] Yra žinomas vandens apdorojimo ultragarsu būdas, aprašytas TSRS išradimo aprašyme Nr.l 183 464. Šiuo būdu apdorojant vandenį reikalinga speciali kamera, turinti ultragarsinių virpesių šaltinį, pro kurią turi pratekėti apdorojamas vanduo.
[0005] Šiuo būdu apdorojant vandenį reikalinga speciali įranga, kuri pažeidžia vamzdyno vientisumą, kas sumažina šio būdo pritaikymo galimybes, be to, šis būdas nepakankamai efektyvus.
[0006] Taip pat žinomas elektromagnetinis vandens apdorojimo būdas, aprašytas TSRS išradimo aprašyme Nr.l 615 158, kai vanduo yra veikiamas magnetiniu lauku, kuris yra sukuriamas ritės, maitinamos pastovia arba kintama srove.
[0007] Išradimo uždavinys yra padidinti vandens apdorojimo efektyvumą,neleidžiant susidaryti jame kietoms nuosėdoms (nuoviroms) ir suskaidant jau susidariusias nuosėdas.
[0008] Šis uždavinys pasiekiamas tuo, kad elektroniniame vandens apdorojimo būde, kai apdorojamą vandenį veikia kintamu magnetiniu lauku, kurį sukuria rite tekanti kintama srovė, ritėje magnetinį lauką sužadina kintama srove, kurios dažnis ir/arba amplitudė yra moduliuoti.
[0009] Veikiant apdorojamą vandenį šiuo būdu sukurtu magnetiniu lauku vyksta vandenilio karbonato jonų išlaisvinimas iš jų elektrinio ryšio su vandens molekulėmis ir aragonitinių kristalų susidarymas, kurie ne tik nesukuria kietų nuosėdų, bet dar suskaido ankščiau susidariusias kietas nuosėdas vamzdynuose ar talpose.
[0010] Be to, reguliuojamai keičiant ritės maitinimo srovės parametrus priklausomai nuo vandens debito jo apdorojimo srityje, parenkamas optimalus darbo režimas ir tuo pačiu dar labiau padidinamas vandens apdorojimo efektyvumas.

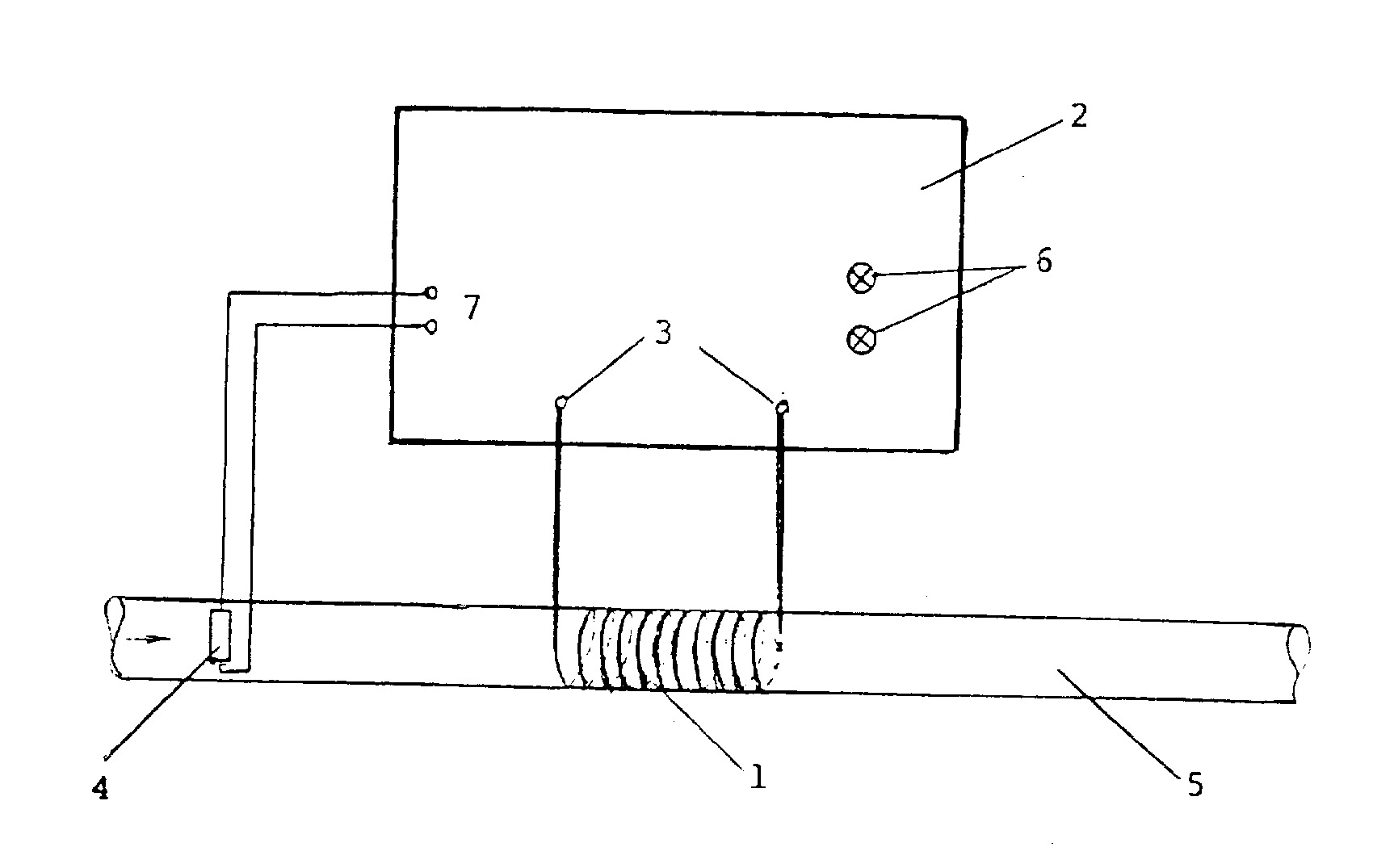

[0011] Išradimas detaliau paaiškinamas brėžiniu, kuriame schemiškai pavaizduotas elektroninio vandens apdorojimo būdo realizavimo įrenginys.
[0012] Elektroni- nis vandens apdorojimo būdas apima šias operacijas: apdorojamą vandenį veikia kintamu magnetiniu lauku, kurį sukuria rite tekanti moduliuoto dažnio ir/arba moduliuotos amplitudės kintama srovė, kurios visi parametrai reguliuojamai keičiami, priklausomai nuo vandens debito vandens apdorojimo srityje.
[0013] Elektroninis vandens apdorojimo būdas gali būti realizuotas brėžinyje pavaizduotu įrenginiu, kuris susideda iš ritės 1 , elektrinio prietaiso 2, kuris turi ritei 1 prijungti išvadus 3, sujungtus su kintamos srovės maitinimo šaltiniu (brėžinyje neparodytas), kurio srovės dažnis ir/arba amplitudė yra moduliuoti ir gali būti reguliuojamai keičiami priklausomai nuo debitmačio 4, įmontuoto vamzdyje 5, parodymų ir indikatorinių lempučių 6. Elektrinis prietaisas turi išvadus 7, skirtus debitmačiui 4 sujungti su maitinimo šaltinio reguliuojančiais išvadais.
[0014] Izoliuotą laidą apvynioja apie vamzdį 5 ir sudaro ritę ]. Iš apvynioto laido sudarytą ritę 1 prijungia prie maitinimo šaltinio išvadų 3. įjungia ritės 1 maitinimo šaltinį (brėžinyje neparodytas), kurio srovė ritėje sužadina magnetinį lauką, veikiantį vamzdžiu 5 tekantį apdorojamą vandenį. Parenka tinkamą maitinimo srovės dažnumą ir amplitudę. Tam, kad būti] pasiektas patikimas įrenginio darbas tam tikro vandens debito intervalo ribose, maitinimo signalo dažnumas ir/arba amplitudė yra moduliuojami. Kuo vandens debitas vamzdyje 5 yra didesnis, tuo optimalus maitinimo srovės, dažnis yra žemesnis ir atvirkščiai. Tam, kad įrenginys veiktų optimaliu rėžimu, įjungiamas vamzdyje įmontuotas debitmatis 4, ir, priklausomai nuo jo parodymų, yra reguliuojamai keičiami maitinimo srovės parametrai, parenkant kiekvienam atvejui optimalų rėžimą. Indikatorinės lemputės 6 rodo, ar įrenginio darbo režimas yra optimalus.
[0015] Fizikinis įrenginio darbas pagrįstas tuo, kad elektros krūvį, judant} magnetiniame lauke, veikia Lorenco jėga, kurios stiprumas priklauso nuo magnetinio lauko intensyvumo, krūvio dydžio ir magnetinio lauko jėgų linijų krypties krūvio judėjimo krypties atžvilgiu. Neapdorotame vandenyje yra mineralinių medžiagų ištirpusios druskos, kurios vandenyje susidaro veikiant vandenyje esančiam COa. vŠios druskos vandenyje pasireiškia teigiamais ir neigiamais jonais. Veikiant apdorojamą vandenį tiksliai nustatytu magnetiniu lauku, kurį sukuria ritė !, vyksta vandenilio karbonato jonų išlaisvinimas iš jų elektrinio ryšio su vandens molekulėmis ir aragonitinių kristalų susidarymas, kurie ne tik nesukuria kietų nuosėdų, tačiau suskaido jau anksčiau susidariusias kietas nuosėdas vamzdynuose, kuriuose teka vanduo. Paprastai tokios būsenos vanduo išlieka 2-5 dienas. Ši būsena priklauso nuo įvairių faktorių, pavyzdžiui, ši būsena trumpėja, kai apdorotas vanduo bent trumpam kontaktuoja su oru ir jame esančiu C02>kuris vėl ištirpsta vandenyje. Atvirose sistemose susidarę aragonitiniai kristalai išplaukia į paviršių, o uždarose sistemose atsiranda galimybė juos paprastu būdu surinkti į šlamo nusodintuvus.
1.Elektroninis vandens apdorojimo būdas, kai apdorojamą vandenį veikia kintamu magnetiniu lauku, kurį sukuria rite tekanti kintama srovė, besiskiriantis tuo, kad ritėje magnetinį lauką sužadina kintama srovė, kurios dažnis ir/arba amplitudė yra moduliuoti.
2. Elektroninis vandens apdorojimo būdas pagal 1 punktą, besiskiriantis tuo, kad reguliuojamai keičia rite tekančios srovės parametrus priklausomai nuo vandens debito jo apdorojimo srityje.
