[LT] Elektrodializatorius skirtas skysčių-elektrolitų elektrocheminiam apdorojimui, t.y. druskų šalinimui ir koncentravimui.@Elektrodializatorius turi elektrodus, suveržimo plokštes (1, 2), tarp kurių įtaisytas paketas, sudarytas iš pakaitomis išdėstytų anioninės (3) ir kationinės (4) apykaitos membranų bei rėmelių-tarpiklių (5), patalpintų tarp tų membranų (3, 4) ir apribojančių druskų šalinimo bei koncentravimo kameras (6) tarp gretimų membranų (3, 4). Rėmeliai-tarpikliai (5) turi išsikišusias už membranų (3, 4) kraštų dalis (7) su kiaurymėmis (8), kurios, kai elektrodializatorius surinktas, sudaro kolektorius skysčių padavimui ir pašalinimui. Kas antra minėta kiaurymė (8) kanalais (9) sujungta su atitinkama druskų šalinimo arba koncentravimo kamera (6). Rėmelių-tarpiklių (5) dalys (10) su minėtais kanalais (9) yra didesnio storio, o gretimos atitinkamos rėmelių-tarpiklių (5) dalys (11), neturinčios kanalų - mažesnio storio už likusios rėmelio-tarpiklio (5) dalies storį.
[EN] An electrodialyzer is designated for an electrochemical treatment of liquids-electrolytes, i.e. for removing and concentrating of salts. The electrodialyzer consists of electrodes, tightening plates (1, 2), between which is placed a packet formed of membranes of an anionic (3) and cationic (4) exchange and frames-spacer (5) placed by turns between these membranes (3, 4) and restricted the salts removing and concentrating chamber (6) between the adjacent membranes (3, 4). The frames-spacer (5) have edge parts (7) with holes (8) projecting of the membranes (3, 4). The holes (8) form collectors for a liquid feed and removal when the electrolyzer is assembled. The every second said hole (8) is connected with the respective salts removing and concentrating chamber (6) by channels (9). Parts (10) of the frames-spacer (5) with the said channels (9) have a larger thickness, and the adjacent respective parts (11) of the frames-spacer (5) without the channels have a smaller thickness than the remainder of a thickness of the frames-spacer (5) part.
[0001] Išradimas yra iš skysčių - elektrolitų elektrocheminio apdorojimo srities ir gali būti panaudotas filtrpresinio tipo elektrodializatorių su labirintiniais rėmeliais arba rėmeliais - tarpikliais konstravimui.
[0002] Yra žinomas elektrodializatorius (žiūr. SU1681433 A1, TIK B01D61/42, pareikštas 1989.03.30), turintis elektrodus, suveržimo plokštes, tarp kurių jtaisytas paketas, sudarytas iš pakaitomis išdėstytų anioninės ir kationinės apykaitos membranų bei rėmelių-tarpiklių, patalpintų tarp tų membranų ir apribojančių druskų šalinimo bei koncentravimo kameras tarp gretimų membranų. Rėmeliai - tarpikliai turi dalis, išsikišusiais už membranos kraštų, su kiaurymėmis, kurios, kai elektrodializatorius yra surinktas, sudaro kolektorius skysčių padavimui ir pašalinimui. Kas antra minėta kiaurymė kanalais yra sujungta su atitinkama druskų šalinimo arba koncentravimo kamera. Šio elektrodializatoriaus rėmelių - tarpiklių storis visame jų plote yra vienodas.
[0003] Žinomo elektrodializatoriaus trūkumas yra palyginti dideli energijos nuostoliai. Norint juos sumažinti, reikėtų mažinti atstumus tarp membranų, t.y. mažinti rėmelių - tarpiklių storj. Tačiau 0,6 - 0,8 mm storio rėmeliuose - tarpikliuose būtų sudėtinga padaryti kanalus, jungiančius kiaurymes, sudarančias kolektorius, su druskų šalinimo kameromis. Be to, šie kanalai galėtų būti tik labai mažo skerspjūvio, ir todėl būtų nepakankamas skysčio srautų pasiskirstymas daugiakameriniame aparate, o iš to sektų aparato patikimumo sumažėjimas.
[0004] Šio išradimo tikslas - elektrodializatoriaus patikimumo padidinimas ir jo gamybos technologijos supaprastinimas.
[0005] Tikslas pasiekiams tuo, kad žinomame elektrodializatoriuje, turinčiame elektrodus, suveržimo plokštes, tarp kurių yra įtaisytas paketas, sudarytas iš pakaitomis išdėstytų anioninės ir kationinės apykaitos membranų bei rėmelių - tarpiklių, patalpintų tarp tų membranų ir apribojančių druskų šalinimo bei koncentravimo kameras tarp gretimų membranų, kuriame rėmeliai - tarpikliai turi išsikišusias už membranų kraštų dalis su kiaurymėmis, kurios, kai elektrodializatorius yra surinktas, sudaro kolektorius skysčių padavimui ir pašalinimui, ir kuriame kas antra minėta kiaurymė kanalais yra sujungta su atitinkama druskų šalinimo arba koncentravimo kamera, rėmelių-tarpiklių dalys su minėtais kanalais yra padarytos didesnio storio, o gretimos atitinkamos dalys, neturinčios kanalų - tiek pat mažesnio storio už likusios rėmelio-tarpiklio dalies storj. Tai sudaro galimybę padidinti kanalų, jungiančių kiaurymes, sudarančias kolektorius, su druskų šalinimo kameromis, skerspjūvo plotą, tuo pačiu padidinant elektrodializatoriaus patikimumą bei supaprastinant jo gamybos technologiją.

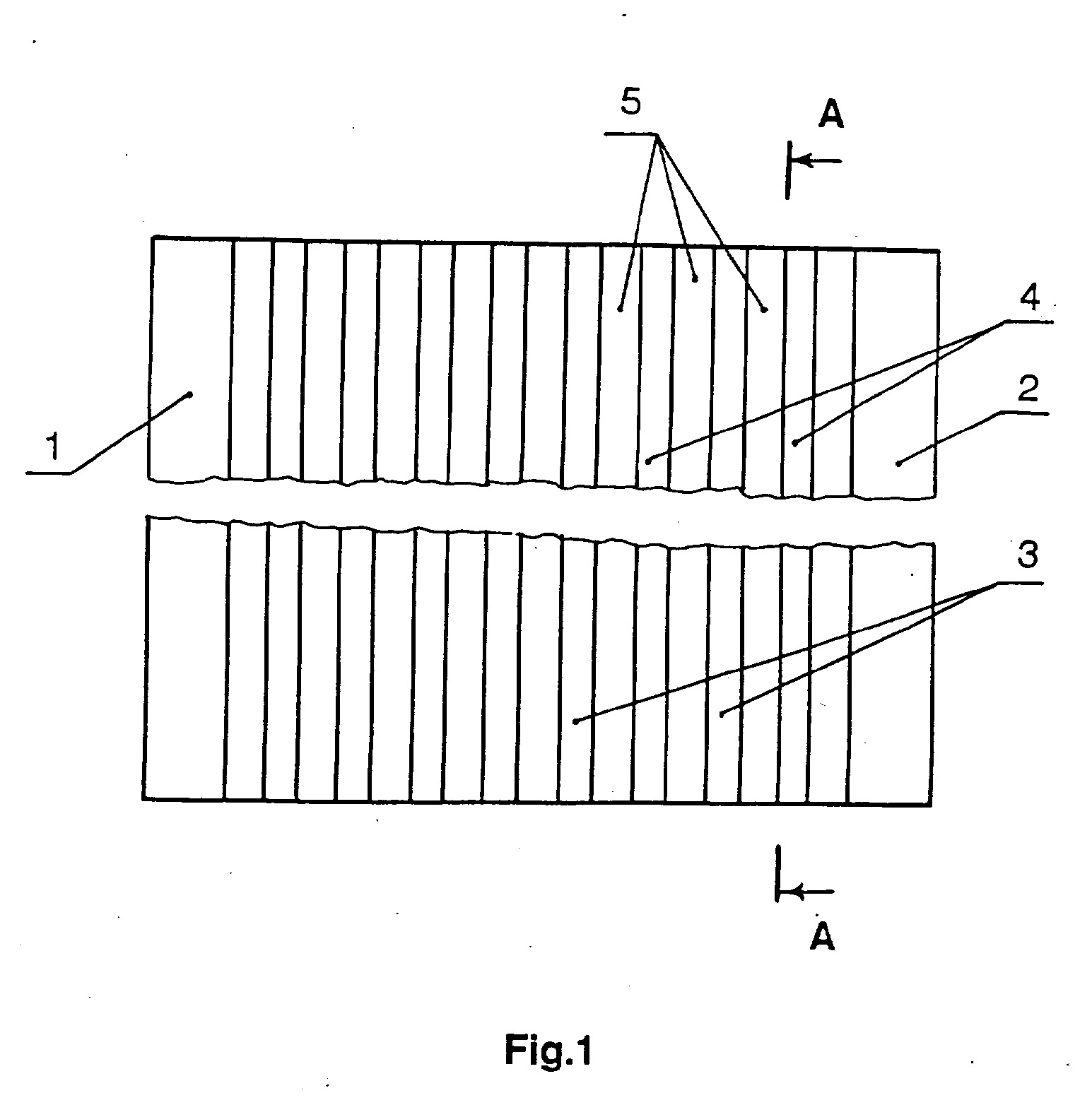

[0006] Siūlomas elektrodializatorius turi suveržimo plokštes 1 ir 2 ir elektrodus (neparodytus). Tarp plokščių 1 ir 2 yra įtaisytas paketas, sudarytas iš pakaitomis išdėstytų anioninės apykaitos 3 ir kationinės apykaitos 4 membranų bei rėmelių - tarpiklių 5, patalpintų tarp šių membranų 3 ir 4 (fig. 1). Rėmeliai - tarpikliai 5 apriboja atitinkamas druskų šalinimo arba koncentravimo kameras 6 (fig. 2) tarp gretimų membranų 3 ir 4. Rėmeliai - tarpikliai 5 turi išsikišusias už membranų kraštų dalis 7 su kiaurymėmis 8, kurios, kai elektrodializatorius yra surinktas, sudaro kolektorius skysčių padavimui ir pašalinimui.

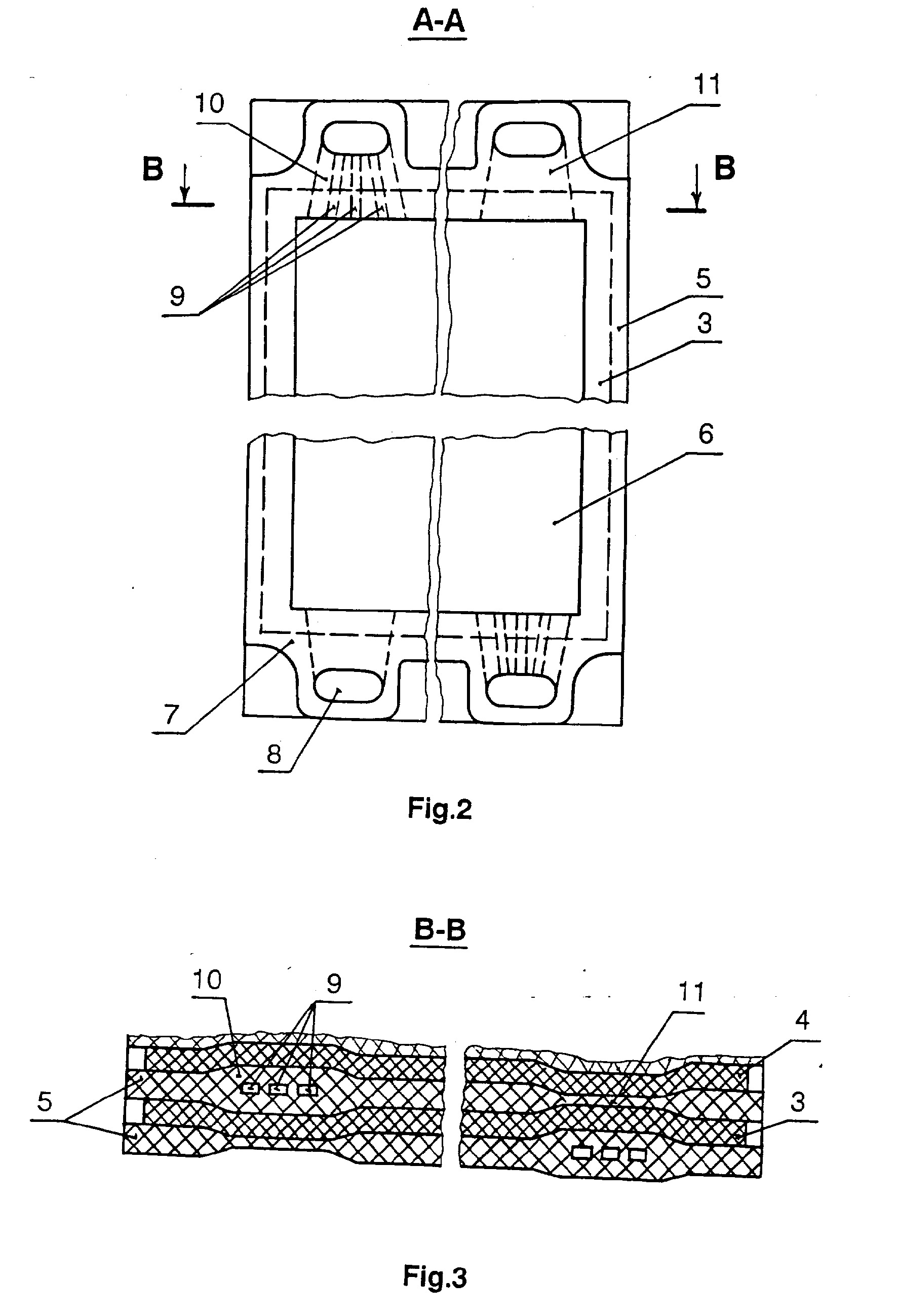

[0007] Kas antra to paties rėmelio - tarpiklio 5 kiaurymė 8 kanalais 9 yra sujungta su atitinkama druskų šalinimo arba koncentravimo kamera 6. Rėmelių - tarpiklių 5 dalys 10 su minėtais kanalais 9 (fig.3) yra didesnio storio, o gretimos atitinkamos rėmelių - tarpiklių 5 dalys 11, neturinčios kanalų, - tiek pat mažesnio storio už likusios rėmelio-tarpiklio 5 dalies storj. Membranų 3 ir 4 bei rėmelių-tarpiklių 5 paketas yra surinktas taip, kad kiekvienas rėmelis - tarpiklis 5 yra dedamas tarp anioninės apykaitos 3 ir kationinės apykaitos 4 membranų. Kiekvienas sekantis rėmelis - tarpiklis 5 yra pasuktas 180° aplink savo išilginę ašj atžvilgiu prieš jį einačio rėmelio-tarpiklio 5, ir jis jau bus tarp kationinės apykaitos 4 ir anioninės apykaitos 3 membranų. Taigi, rėmelių - tarpiklių 5 pastorintos dalys 10 su kanalais 9 ir paplonintos dalys 11 be kanalų sudedamos pakaitomis, ir todėl paketo storis išlieka vienodas.
[0008] Pakaitomis išdėstomos ir anioninės apykaitos 3 bei kationinės apykaitos 4 membranos. Tarp dviejų gretimų membranų 3 ir 4 susidaro atitinkama druskų šalinimo arba koncentravimo kamera 6 (pakaitomis), kraštuose apribota rėmelio- tarpiklio 5.
[0009] Apdorojamą skyst] (elektrolitą), pvz., gėlinamą vandenj druskoms pašalinti paduoda per kolektorių, kuris susideda iš kiaurymių 8, kai elektrodializatoriaus paketas yra suveržtas suveržimo plokštėmis 1, 2. Kanalais 9 slegiamas skystis patenka j atitinkamą druskų šalinimo arba koncentravimo kamerą 6, ir pasiskirsto darbo membranos paviršiuje. Po to, apdorotas skystis per kitą kolektorių yra pašalinamas. Siūlomame elektrodializatoriuje pilnai išvengiama nutekėjimo tarp druskų pašalinimo ir koncentravimo kamerų dėl to, kad dėl besikaitaliojančio rėmelių - tarpiklių 5 dalių 10 ir 11 storio ties kiaurymėmis 8, membranų pakraščiai labai gerai suspaudžiami, ir atitinkamos kameros užsandarinamos atskirai viena nuo kitos.
[0010] Be to, siūloma konstrukcija leidžia sumažinti energijos nuostolius bei padidinti aparato patikimumą, sumažinant atstumus tarp membranų, dėl atsiradusios galimybės sumažinti rėmelių - tarpiklių storj.

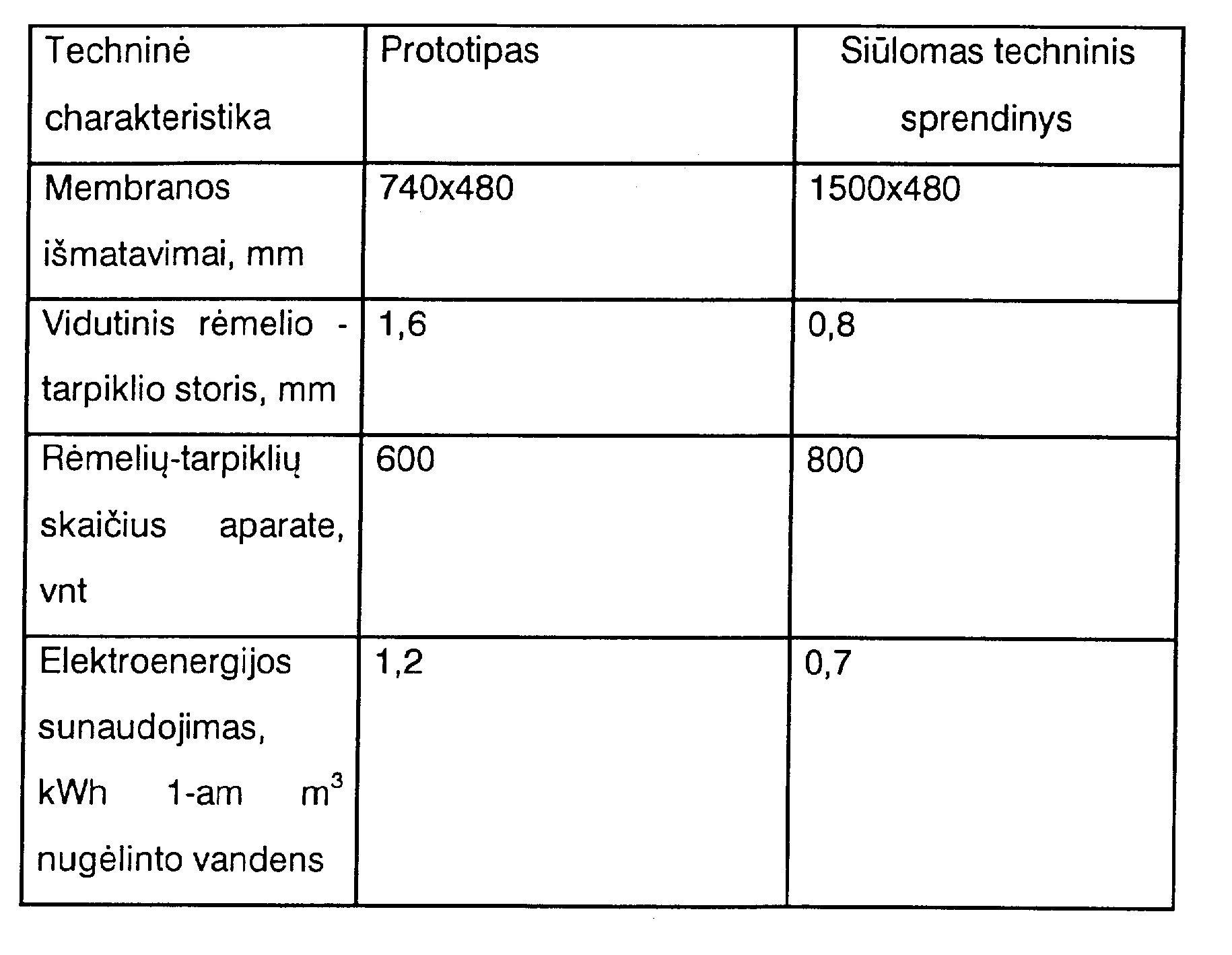

[0011] Žemiau lentelėje yra pateiktos siūlomo elektrodializatoriaus techninės charakteristikos, lyginant su prototipu:
[0012]
Elektrodializatorius, turintis elektrodus, suveržimo plokštes (1,2), tarp kurių įtaisytas paketas, sudarytas iš pakaitomis išdėstytų anioninės (3) ir kationinės (4) apykaitos membranų bei rėmelių - tarpiklių (5), patalpintų tarp tų membranų (3) ir (4) ir apribojančių druskų šalinimo bei koncentravimo kameras (6) tarp gretimų membranų (3) ir (4), be to,rėmeliai - tarpikliai (5) turi išsikišusias už membranų (3), (4) kraštų dalis (7) su kiaurymėmis (8), kurios, kai elektrodializatorius yra surinktas, sudaro kolektorius skysčių padavimui ir pašalinimui, o kas antra minėta kiaurymė (8) kanalais (9) yra sujungta su atitinkama druskų šalinimo arba koncentravimo kamera (6),besiskiriantis tuo, kad rėmelių - tarpiklių (5) dalys (10) su minėtais kanalais (9) yra didesnio storio, o gretimos atitinkamos rėmelių-tarpiklių (5) dalys (11), neturinčios kanalų - mažesnio storio už likusios rėmelio-tarpiklio (5) dalies storj.
Elektrodializatorius, turintis elektrodus, suveržimo plokštes (1,2), tarp kurių įtaisytas paketas, sudarytas iš pakaitomis išdėstytų anioninės (3) ir kationinės (4) apykaitos membranų bei rėmelių - tarpiklių (5), patalpintų tarp tų membranų (3) ir (4) ir apribojančių druskų šalinimo bei koncentravimo kameras (6) tarp gretimų membranų (3) ir (4), be to,rėmeliai - tarpikliai (5) turi išsikišusias už membranų (3), (4) kraštų dalis (7) su kiaurymėmis (8), kurios, kai elektrodializatorius yra surinktas, sudaro kolektorius skysčių padavimui ir pašalinimui, o kas antra minėta kiaurymė (8) kanalais (9) yra sujungta su atitinkama druskų šalinimo arba koncentravimo kamera (6),besiskiriantis tuo, kad rėmelių - tarpiklių (5) dalys (10) su minėtais kanalais (9) yra didesnio storio, o gretimos atitinkamos rėmelių-tarpiklių (5) dalys (11), neturinčios kanalų - mažesnio storio už likusios rėmelio-tarpiklio (5) dalies storj.-tarpiklių (5) dalys (11), neturinčios kanalų - mažesnio storio už likusios rėmelio-tarpiklio (5) dalies storj.
