[LT] Išradimo tikslas – sukurti asfalto mišinius su medienos gaminių gamybos metu susidarančių atraižų perdirbtais smulkiniais – plaušu, užtikrinančiu rišiklio stabilumą ir pasižymintį geromis mechaninėmis bei eksploatacinėmis charakteristikomis, patvarumu, atsparumu aplinkos poveikiui. Plaušu modifikuoti skaldos ir mastikos asfalto mišiniai, į kurių sudėtį įeina užpildų mišinys iš frakcionuotos skaldos ir mineralinių miltelių, adhezinis priedas, medienos gaminių gamybos metu susidarančių atraižų perdirbti smulkiniai – plaušas ir polimerais modifikuotas bitumas, besiskiriantys tuo, kad užpildų mišinį sudaro 8-11 mm, 5-8 mm ir 2-5 mm skaldos frakcija. Skaldos ir mastikos asfalto mišiniai besiskiriantys tuo, kad modifikavimui naudojamas plaušas susidaro medienos gaminių gamybos metu susidarančių atraižų perdirbtų smulkinių.
[EN] The purpose of the invention is to create asphalt mixtures with recycled fines from scraps generated during the production of wood products - a fiber that ensures the stability of the binder and is characterized by good mechanical and operational characteristics, durability, resistance to environmental effects. Fiber-modified crushed stone and mastic asphalt mixtures, the composition of which includes a mixture of fillers from fractionated crushed stone and mineral powder, an adhesive additive, processed small pieces of scraps generated during the production of wood products - fiber and polymer-modified bitumen, but differ in that the filler mixture consists of 8-11 mm , 5-8 mm and 2-5 mm crushed stone fraction. Mixtures of crushed stone and mastic asphalt differ in that the fiber used for modification is formed from processed small pieces of scraps generated during the production of wood products.
[0001] TECHNIKOS SRITIS
[0002] Išradimas priklauso statybos pramonės sričiai tiksliau asfalto mišiniams, kuriems keliami padidinti ilgalaikiškumo reikalavimai.
[0003] TECHNIKOS LYGIS
[0004] Yra žinomas asfalto mišinys į kurio sudėtį įeina 69,7 % stambiosios frakcijos gabro skaldelės, 12,1 % smulkiosios frakcijos skaldelės, 11,4 % klinčių mineralinių miltelių bei polimerais modifikuotas bitumas PMB 45/80-55 (sudaro 7,0 % nuo bendros asfalto mišinio masės). Šio asfalto mišinio užpildų mišinio granuliometrinė sudėtis masės % yra: išbiros pro 11,2 mm dydžio akučių sietą – 100 %, išbiros pro 8 mm dydžio akučių sietą – 95,0 %, išbiros pro 4,0 mm akučių dydžio sietą – 41,0 %, išbiros pro 2,0 mm, akučių dydžio sietą – 27,5 %, išbiros pro 1,0 mm akučių dydžio sietą – 20,0 %, išbiros pro 0,5 mm akučių dydžio sietą – 17,1 %, išbiros pro 0,25 mm akučių dydžio sietą – 13,4 %, išbiros pro 0,125 mm akučių dydžio sietą – 12,0 %, ir išbiros pro 0,063 mm akučių dydžio sietą – 10,0 % (žiūr. Michał Sarnowski, Karol J. Kowalski, Jan B. Król, Piotr Radziszewski. Influence of Overheating Phenomenon on Bitumen and Asphalt Mixture Properties. Materials, Volume 12 2019, Pages 1-19). Šio asfalto mišinio trūkumas yra pakankamai didelis mineralinių miltelių kiekis – 11,4 % nuo asfalto mišinio masės bei neįvertintas asfalto mišinio atsparumas provėžoms ir jautrumas vandeniui.
[0005] Taip pat, yra žinomas asfalto mišinys, kurio užpildų mišinio granuliometrinė sudėtis masės % yra: išbiros pro 11,2 mm dydžio akučių sietą – 100 %, išbiros pro 8 mm dydžio akučių sietą – 94,2 %, išbiros pro 5,6 mm dydžio sietą – 41,2 %, išbiros pro 2,0 mm, akučių dydžio sietą – 25,6 %, išbiros pro 0,125 mm akučių dydžio sietą – 11,9 %, ir išbiros pro 0,063 mm akučių dydžio sietą – 9,7 %. Polimerais modifikuoto bitumo PMB 45/80-55 kiekis asfalto mišinyje yra 7,0 % nuo asfalto mišinio masės (žiūr. Marek Pszczoła, Mariusz Jaczewsk, Cezary Szydłowski, Józef Judycki, & Bohdan Dołżycki, (2017). Evaluation of low temperature properties of rubberized asphalt mixtures. Modern Building Materials, Structures and Techniques, MBMST 2016 Procedia Engineering, 172 (2017), Pages 897–904). Šio asfalto mišinio trūkumas yra neįvertintas asfalto mišinio tūrinės savybės, jautrumas vandeniui, santykinis vėžės gylis.
[0006] Artimiausia asfalto mišinio sudėtis yra apimanti užpildų mišinį iš frakcionuotos skaldos, bei bitumą, kuris sudaro 7,02 % nuo bendros asfalto mišinio masės. Šio asfalto mišinio užpildų mišinio granuliometrinė sudėtis masės % yra: išbiros pro 11,2 mm dydžio akučių sietą – 100 %, išbiros pro 8,0 mm dydžio akučių sietą – 94,3 %, išbiros pro 5,6 mm dydžio sietą – 56,1 %, išbiros pro 4,0 mm akučių dydžio sietą – 47,8 %, išbiros pro 2,0 mm, akučių dydžio sietą – 31,0 %, išbiros pro 1,0 mm akučių dydžio sietą – 24,7 %, išbiros pro 0,5 mm akučių dydžio sietą – 19,7 %, išbiros pro 0,25 mm akučių dydžio sietą – 14,7 %, išbiros pro 0,125 mm akučių dydžio sietą – 11,2 %, ir išbiros pro 0,063 mm akučių dydžio sietą – 9,9 % (žiūr. Anita Blasl, Juliane Kraft, Davide Lo Presti, Gaetano Di Mino, & F. Wellner, (2016). Performance of asphalt mixes with high recycling rates for wearing layers. Proceedings of the 6th Eurasphalt Eurobitume Congress, Prague, Czech Republic, Pages 1-12).
[0007] Prototipas pasižymi nedideliu tankiu (2,331 Mg/m3), kas gali nulemti mažesnį patvarumą, nėra įvertintas santykinis vėžės gylis bei tūrinės asfalto mišinio savybės.
[0008] IŠRADIMO ESMĖ
[0009] Išradimo tikslas – sukurti asfalto mišinius su medienos gaminių gamybos metu susidarančių atraižų perdirbtais smulkiniais – plaušu, užtikrinančiu rišiklio stabilumą ir pasižymintį geromis mechaninėmis bei eksploatacinėmis charakteristikomis, patvarumu, atsparumu aplinkos poveikiui.
[0010] Šis tikslas pasiekiamas tuo, kad skaldos ir mastikos mišinio sudėtį sudaro užpildų mišinys iš frakcionuotos skaldos ir atsijų, mineralinių miltelių, adhezinio priedo, polimerais modifikuoto bitumo ir medienos gaminių gamybos metu susidarančių atraižų perdirbtų smulkinių – plaušo, kai komponentų santykis masės % yra:
[0011] 5-8 mm skaldos frakcija – 48,0-58,0,
[0012] 2-5 mm skaldos frakcija – 14,0-20,0,
[0013] 0-2 skaldos atsijos – 15,7-21,7,
[0014] mineraliniai milteliai – 4,0-10,0,
[0015] medienos plaušas – 0,3-1,0,
[0016] adhezinis priedas – 0,019-0,023,
[0017] polimerais modifikuotas bitumas – 6,8-7,4.
[0018] Taip pat tikslas pasiekiamas tuo, kad skaldos ir mastikos mišinio sudėtį sudaro užpildų mišinys iš frakcionuotos skaldos ir atsijų, mineralinių miltelių, adhezinio priedo, polimerais modifikuoto bitumo ir medienos gaminių gamybos metu susidarančių atraižų perdirbtų smulkinių – plaušo, kai komponentų santykis masės % yra:
[0019] 8-11 mm skaldos frakcija – 38,0-45,0,
[0020] 5-8 mm skaldos frakcija – 13,0-21,0,
[0021] 2-5 mm skaldos frakcija – 8,0-14,0,
[0022] 0-2 skaldos atsijos – 13,0-21,0,
[0023] mineraliniai milteliai – 5,0-11,0,
[0024] medienos plaušas – 0,3-1,0,
[0025] adhezinis priedas – 0,019-0,023,
[0026] polimerais modifikuotas bitumas – 6,0-6,8.
[0027] Optimalūs komponentų, įeinančių į medienos gaminių gamybos metu susidarančių atraižų perdirbtais smulkiniais – plaušu modifikuotų skaldos ir mastikos asfalto mišinių, kiekiai nustatyti atliekant eksperimentinius tyrimus.
[0028] Išradime pateikiami medienos gaminių gamybos metu susidarančių atraižų perdirbtais smulkiniais – plaušu modifikuoti skaldos ir mastikos mišiniai iliustruojamas pavyzdžiais.
[0029] Skaldos ir mastikos su medienos plaušu mišinio 1 pavyzdys
[0030] Medienos gaminių gamybos metu susidarančių atraižų perdirbtais smulkiniais – plaušu modifikuoto skaldos ir mastikos asfalto mišinio sudėtis masės % yra tokia:
[0031] 5-8 mm granito skaldos frakcija – 53,11,
[0032] 2-5 mm granito skaldos frakcija – 15,84,
[0033] 0-2 granito skaldos atsijos – 17,31,
[0034] mineraliniai milteliai – 6,42,
[0035] medienos plaušas – 0,40,
[0036] adhezinis priedas – 0,021,
[0037] bitumas PMB 25/55-60 – 6,9.
[0038] Skaldos ir mastikos su medienos plaušu mišinio 2 pavyzdys
[0039] Medienos gaminių gamybos metu susidarančių atraižų perdirbtais smulkiniais – plaušu modifikuoto skaldos ir mastikos asfalto mišinio sudėtis masės % yra tokia:
[0040] 8-11 mm dolomito skaldos frakcija – 41,12,
[0041] 5-8 mm dolomito skaldos frakcija – 15,44,
[0042] 2-5 mm dolomito frakcija – 12,82,
[0043] 0-2 mm dolomito skaldos atsijos – 17,75,
[0044] mineraliniai milteliai – 5,65,
[0045] medienos plaušas – 0,80,
[0046] adhezinis priedas – 0,020,
[0047] bitumas PMB 45/80-55 – 6,40.

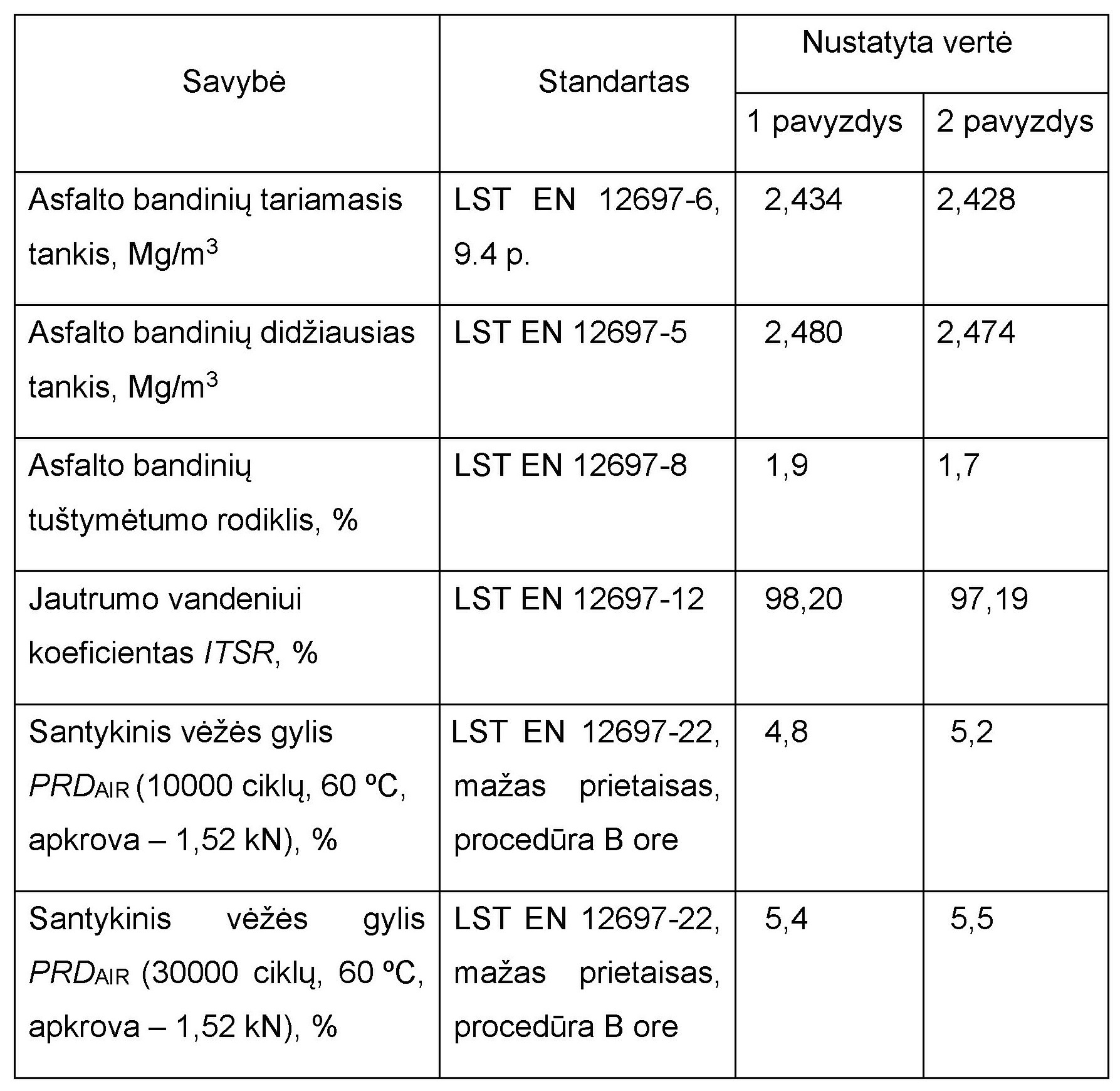

[0048] Medienos gaminių gamybos metu susidarančių atraižų perdirbtais smulkiniais – plaušu modifikuotųo skaldos ir mastikos asfalto mišinių fizikinės ir mechaninės savybės pateiktos lentelėje.
[0049]
[0050] Sukurti medienos gaminių gamybos metu susidarančių atraižų perdirbtais smulkiniais – plaušu modifikuoti skaldos ir mastikos asfalto mišiniai pasižymi geromis mechaninėmis ir eksploatacinėmis savybėmis.
[0051] Medienos gaminių gamybos metu susidarančių atraižų perdirbtais smulkiniais – plaušu modifikuoti skaldos ir mastikos asfalto mišiniai gali būti taikomi asfalto viršutinio sluoksnio įrengimui gatvėse, automobilių keliuose bei kitose eismo zonose pagal atitinkamas transporto priemonių apkrovas ir aplinkos klimatines sąlygas.
1. Medienos plaušu modifikuoti skaldos ir mastikos asfalto mišiniai, į kurių sudėtį įeina užpildų mišinys iš frakcionuotos skaldos ir mineralinių miltelių, adhezinis priedas, medienos gaminių gamybos metu susidarančių atraižų perdirbti smulkiniai – plaušas ir polimerais modifikuotas bitumas, b e s i s k i r i a n t y s tuo, kad: užpildų mišinį sudaro:
a) medienos plaušu modifikuoto skaldos ir mastikos asfalto mišinio, kurio užpildo dalelės dydis yra 8 mm, komponentų santykis masės % yra:
5-8 mm skaldos frakcija – 48,0-58,0,
2-5 mm skaldos frakcija – 14,0-20,0,
0-2 skaldos atsijos – 15,7-21,7,
mineraliniai milteliai – 4,0-10,0,
medienos plaušas – 0,3-1,0,
adhezinis priedas – 0,019-0,023,
polimerais modifikuotas bitumas – 6,8-7,4;
b) medienos plaušu modifikuoto skaldos ir mastikos asfalto mišinio, kurio užpildo dalelės dydis yra 11 mm, komponentų santykis masės % yra:
8-11 mm skaldos frakcija.– 38,0-45,0,
5-8 mm skaldos frakcija – 13,0-21,0,
2-5 mm skaldos frakcija – 8,0-14,0,
0-2 skaldos atsijos – 13,0-21,0,
mineraliniai milteliai – 5,0-11,0,
medienos plaušas – 0,3-1,0,
adhezinis priedas – 0,019-0,023,
polimerais modifikuotas bitumas – 6,0-6,8.
2. Skaldos ir mastikos asfalto mišiniai pagal 1 punktą b e s i s k i r i a n t y s tuo, kad modifikavimui naudojamas plaušas susidaro medienos gaminių gamybos metu susidarančių atraižų perdirbtų smulkinių.
