[LT] Apskritiminis žemdirbystės įrenginys priskiriamas žemės ūkio mašinoms, kuriomis įdirbama apvaliais laukeliais išplanuota žemė. Tokių laukelių centruose pastoviai sumontuoti vertikalūs stovai, apie kuriuos ir skrieja įrenginys.@Išradimo esmė yra ta, kad įrenginio sija (4), nešanti vežimėlį (6) su padargais, paslankiai sujungta su važiuokle (5) ir įrenginio pozicijos keitimo metu perstumiama radialiai važiuoklės atžvilgiu horizontalioje plokštumoje iki gretimo laukelio centro stovo, prieš tai atpalaiduojant nuo stovo (1) bei važiuoklės kronšteino (22), o vežimėlį (6) pritvirtinant prie kronšteino. Sijos (4) galuose simetriškai sumontuoti vežimėlį varantieji skriemuliai (7), apjungti begaliniu lynu (10), be to, kiekvieno skriemulio skersmuo atitinka padargo užgriebio plotį sumažintą kartų
[EN] An agricultural implement relates to agricultural machines, which cultivates land planed in circular areas. In a centre of these areas vertical supports around which the device rotates are mounted. The invention characterized in that a beam (4) of the device carring a cart (6) with agricultural implements is flexible connected with a landing gear (5), and when the device changes a position the beam (4) is radially displaced in a horizontal plane in respect of the landing gear (5) to the next support in the center of the area, before that the beam is unfixed on the support (1) and on an arm (22) of the landing gear, and the cart (6) is fixed on the arm. Driven pulleys of the cart are symmetrically mounted on ends of the beam (4) and are united by an endless rope (10), and a diameter of every pulley corresponds a touched width of the implement decreased for times.
[0001] Išradimas priskiriamas žemės ūkio mašinoms, ypač žemės įdirbimui bei augalų priežiūrai daržininkystėje, konkrečiai apskritiminiams žemės priežiūros įrenginiams.
[0002] Žinomas apskritiminis laistymo įrenginys (Zimmatic the raining champion: prospektas/Lindsay manufacturing Co.-JAV, 1993) sudarytas iš lauke įtvirtintos vertikalios ašies, prie kurios šarnyriškai prijungta sija su laistymo įrenginiais ir važiuoklėmis, varomomis elektra. Laistomas apvalios formos laukas. Važiuoklių, skirtingai nutolusių nuo sijos sukimosi ašies, greičių reguliavimo įranga sudėtinga, sijos ilgį riboja jos atsparumas sukamiems momentams.
[0003] Žinomas apskritiminis žemdirbystės įrenginys pagal RU Nr. 2004099 Cl, A01B 49/00, susidedantis iš šarnyriškai sujungtų sijų su atraminėmis važiuoklėmis, iš kurių periferinė yra varančioji. Padargų vežimėlis kiekvienos sekcijos perstumiamas link stovo periodiškai. Pagal šio įrenginio kitą sprendimą numatytas pastovus darbinio vežimėlio link stovo perstūmimas ir tokiu būdu žemės įdirbimas pagal spiralę mažėjančiu spinduliu, kol vežimėlis, pasiekęs galinius jungiklius, išjungia pavarą.
[0004] Šio įrenginio trūkumai: būtinas technologinių važiuoklės takų išlyginimas, konstrukcijos gremėzdiškumas. Įrenginys pasirinktas prototipu.
[0005] Išradimo tikslas - paprastinant konstrukciją, mažinant įrenginio aptarnavimo sąnaudas našiai atlikti žemės įdirbimą apskrituose laukeliuose.
[0006] Tai pasiekta tuo, kad apskritiminio žemdirbystės įrenginio, susidedančio iš skriejančios apie nejudamą stovą sijos, nešančios perslenkamą vežimėlį su darbiniais padargais, ratinės važiuoklės su elektrine pavara, sijos galuose simetriškai sumontuoti vežimėlį varantieji įrengimai, o sija paslankiai sujungta su važiuokle ir įrenginio pazicijos keitimo metu perstumiama radialiai važiuoklės atžvilgiu horizontalioje plokštumoje iki gretimo laukelio centrinio stovo. Varantieji vežimėlį įrengimai yra skriemulių, apjungtų begaliniu lynu, pavidalo, o kiekvieno skriemulio skersmuo atitinka padargo užgriebio plotį, sumažintą n kartų.
[0007] Lyginant su prototipu apskritiminis žemdirbystės įrenginys pagal išradimą sudaro galimybę atlikti visus žemdirbystės darbus žymiai pigesniu įrenginiu, kadangi įdirbamos žemės plotas yra proporcingas įrenginio sijos arba sijinių sekcijų su važiuoklėmis ilgiui. Įdirbant žemę siūlomu įrenginiu sijos liginimą kompensuoja apvalių laukelių centruose sumontuoti stovai, prie kurių paeiliui yra tvirtinama perstumiama važiuoklės atžvilgiu sija, nešanti darbinį vežimėlį. Be to, prototipo atveju norint apdoroti didesnius plotus bus pasiekta riba, dėl esančio limituoto padargo judėjimo greičio, kuris radialiai skriejančios sijos periferijoje skirtingas nei prie stovo ir proporcingas sijos ilgiui bei apsisukimams V = n r n/30 (m/s).

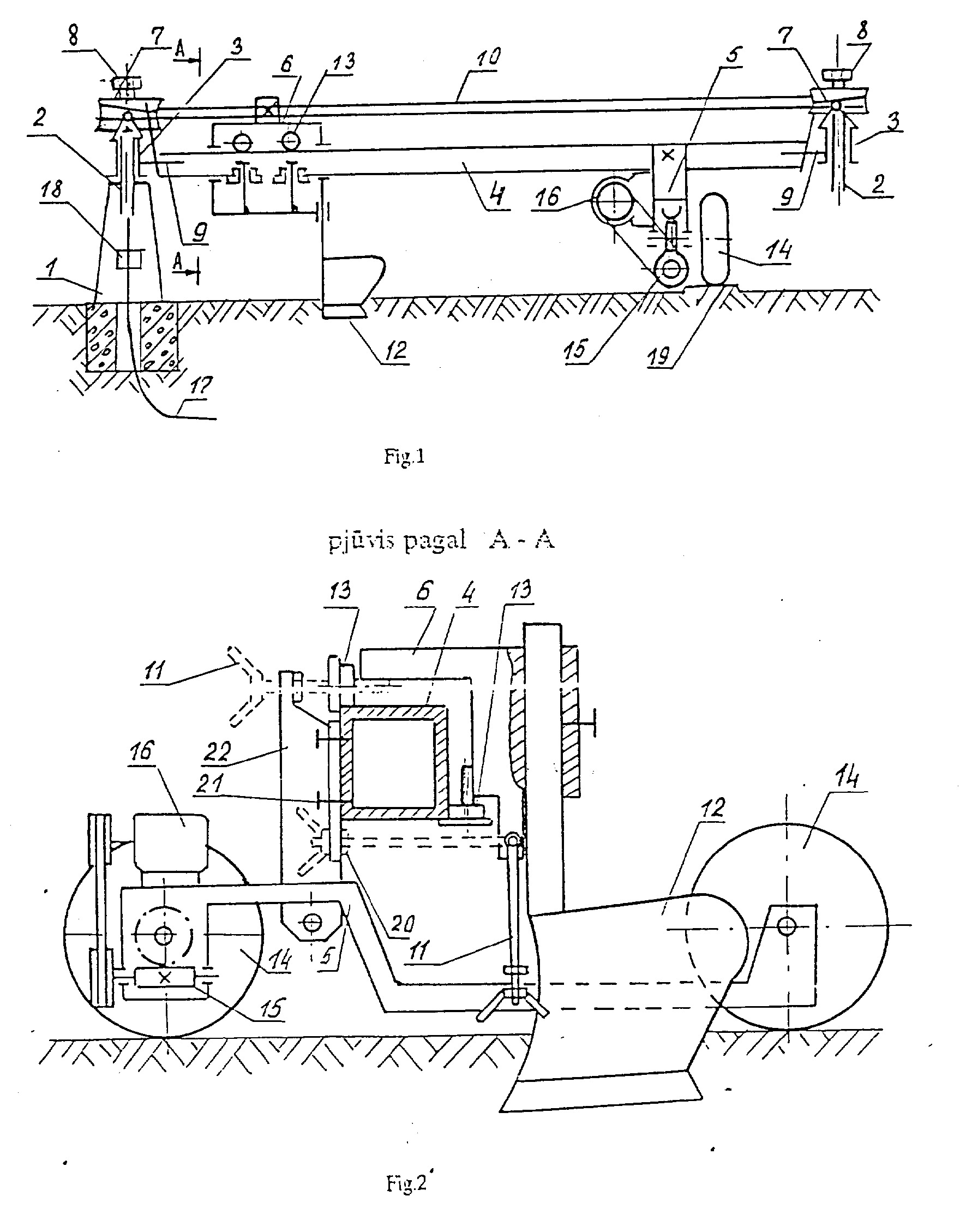

[0008] Išradimas išsamiau paaiškinamas remiantis brėžinyje pateiktu konstrukcijos variantu, kur: Fig. 1 - schematinis bendras įrenginio vaizdas iš priekio;
[0009] Apskritiminis žemdirbystės įrenginys susideda iš apvalaus laukelio centre įrengto stovo 1 (Fig. 1) su vertikalia kiauravidure ašimi 2, ant kurios kryžminiu šarnyru 3 tvirtinama horizontali sija 4 su elektrifikuota važiuokle 5 ir padargų tvirtinimo vežimėliu 6. Sija 4 ir antrame gale turi kiauravidurę ašį 2 su kryžminiu šarnyru 3. Abiejuose sijos 4 galuose ant kiauravidurių ašių 2 kietai uždėti skriemuliai 7 ir elektros srovės nuimtuvai 8. Ašies 2 su skriemuliu 7 palaikymui vertikalioje padėtyje numatyti fiksatoriai 9. Skriemuliai 7 sujungti tarp savęs begaliniu lynu 10, kurio viena šaka kietai pritvirtinama prie vežimėlio 6 ir sudaro- jo pavaros mechanizmą. Padargų judėjimo krypties keitimui lyno 10 šakos pakaitom tvirtinamos prie vežimėlio. Vežimėlis 6 turi tvirtinamuosius prie važiuoklės 5 sraigtus 11 (su veržlėm 20) ir yra paslankiai sumontuotas ant sijos 4 ritinėlių 13 pagalba (Fig. 2). Prie vežimėlio tvirtinami žemės įdirbimo bei priežiūros padargai 12.
[0010] Važiuoklė 5 susideda iš bent vieno rato 14 su horizontalia sukimosi ašimi, varomo per reduktorių 15 elektros varikliu 16, kuriam srovė tiekiama požeminiu kabeliu 17 per atjungimo movą 18 bei srovės nuimtuvą 8. Važiuoklė prie sijos tvirtinama su galimybe ją atpalaiduoti varžtais 21 bei vertikaliu kronšteinu 22 (Fig. 2).
[0011] Norint keisti įrenginio poziciją, kai padargas 12 pasiekia kraštinę padėtį, jis iškeliamas iš žemės, vežimėlis 6 su padargu rankiniu būdu sukant skriemulį 7 bei judant lynui 10 priartinamas prie važiuoklės 5 ir sraigtais 11 bei veržlėmis 20 pritvirtinamas prie važiuoklės kronšteino 22, o sija 4 nuo važiuoklės atpalaiduojama išsukus varžtus 21, mova 18 atjungiama, ir ašis 2 atlaisvinama nuo stovo 1. Atsiranda galimybė siją 4 perstumti horizontaliai tuo pačiu lynu 10 radialine kryptimi važiuoklės atžvilgiu iki gretimo apvalaus laukelio stovo 1. Toliau atvirkštine įrenginio pozicijos keitimui tvarka atliekami darbai suteikiant sijai bei padargui darbinę padėtį.
[0012] Aprašytas apskritiminis žemdirbystės įrenginys, lyginant su prototipu bei žinomais analogiškais įrenginiais, įgalina dirvą įdirbti 4 - 5 % mažiau suvažinėjant. Energijos sąnaudos 8 -10 % mažesnės.
1. Apskritiminio žemdirbystės įrenginys, susidedantis iš skriejančios apie nejudamą stovą sijos, nešančios perslenkamą vežimėlį su darbiniais padargais, ratinės važiuoklės su elektrine pavara, besiskiriantis tuo, kad sijos galuose simetriškai sumontuoti vežimėlį varantieji įrengimai, o sija paslankiai sujungta su važiuokle ir įrenginio pazicijos keitimo metu perstumiama radialiai važiuoklės atžvilgiu horizontalioje plokštumoje iki gretimo laukelio centrinio stovo.
2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad varantieji vežimėlį įrengimai yra skriemulių, apjungtų begaliniu lynu, pavidalo, o kiekvieno skriemulio skersmuo atitinka padargo užgriebio plotį, sumažintą n kartų.
3. Įrenginys pagal 1 ir 2 punktus, besiskiriantis tuo, kad važiuoklės prie sijos tvirtinama su galimybe ją atpalaiduoti kronšteinu (22).
4. Įrenginys pagal 1-3 punktus, besiskiriantis tuo, kad vežimėlis laukelio keitimo metu kietai pritvirtinamas sraigtais (11) prie kronšteino (22).
