[LT] Išradimas skirtas mažinti įrenginių triukšmui, kuriems reikalingas oro padavimas-išmetimas arba aušinimas. Panaudojus vienodas 30 cm pločio plokšteles ir įtvirtinus jas rėme taip, jog būtų galima keisti jų posvyrio kampą buvo sukurta konstrukcija, kuri pasižymi gera garso absorbcija ir tuo pačiu geru oro pralaidumu, kuris reikalingas įrenginiams. Konstrukcija veikia absorbcijos ir interferencijos principu. Triukšmo banga susiduria su žaliuzių plokštėmis, padengtomis gumos granulato sluoksniu iš abiejų pusių. Susidūrimo metu dalis triukšmo energijos absorbuojama, dalis atsispindi. Dėl konstrukcijos charakteristikų tai pasikartoja keletą kartų, priklausomai nuo plokštelių posvyrio kampo. Priklausomai nuo plokštelių posvyrio kampo, žaliuzės ekvivalentinį triukšmo lygį sumažina iki 12 dB, nepriklausomai nuo pradinio triukšmo lygio, tačiau ne žemiau kaip foninis triukšmo lygis. Konstrukcijos aerodinaminės savybės patikrintos modeliavimo būdu.
[EN] The invention is intended to reduce the noise of installations requiring air circulation or cooling. Using a uniform 30 cm wide plate and fitting it in the frame with possibility to change the angle of their pitch, a construction with a good sound absorption and the same good air permeability required for the devices has been developed. The construction works on the principle of absorption and interference. The noise wave is faced with plates of the blinds covered with a rubber granulate layer on both sides. In the event of a collision, part of the noise energy is absorbed, part of it is reflected. Due to the design characteristics, it repeats itself several times, depending on the angle of the plates. Depending on the slope angle of the plates, the blinds reduces equivalent noise level up to 12 dB, regardless of the initial noise level, but not lower than the background noise level. The aerodynamic properties of the construction have been verified by simulation.
[0001] Technikos sritis
[0002] Išradimas priklauso įrenginiams, skirtiems vėdinimo sistemų arba įrenginių, kuriems būtinas vėdinimas, skleidžiamam triukšmui mažinti.
[0003] Technikos lygis
[0004] Triukšmą mažinančios žaliuzės, kaip triukšmą mažinantis įrenginys, aprašytos patente US 005168130 A, paskelbtame 1992 m. gruodžio 1 d. Žaliuzių paskirtis - sumažinti triukšmą nuo stacionarių triukšmo šaltinių, kuriems būtinas vėdinimas arba oro įsiurbimas–išmetimas. Tokio tipo įrenginių negalima aklinai uždengti garsą sugeriančiomis konstrukcijomis, todėl reikalingos konstrukcijos, kurios praleistų orą, bet sulaikytų ir sumažintų triukšmą.
[0005] Taip pat triukšmą mažinančios žaliuzės, aprašytos Lietuvos patente Nr. 5935, paskelbtame 2013 m. gegužės 27 d., skiriasi nuo pirmojo tuo, jog plokštelės gali keisti savo posvyrio kampą bei yra padengtos triukšmą sugeriančia medžiaga.
[0006] Pirmojo prototipo trūkumas yra tas, jog žaliuzių plokštelės yra įtvirtintos stacionariai, todėl negalima keisti jų posvyrio kampo. Taip pat plokštelės nėra padengtos garsą sugeriančia medžiaga.
[0007] Antrojo prototipo trūkumas - konstrukcijos plokštelės yra pagamintos iš medžio drožlių plokštės. Kaip garsą sugerianti medžiaga panaudota stiklo vatos plokštė. Tokia konstrukcija nėra tinkama naudoti lauko sąlygomis, nes panaudotos medžiagos nėra atsparios drėgmei.
[0008] Išradimo esmė
[0009] Išradimo tikslas – sukurti žaliuzes, skirtas mažinti įrenginių triukšmą, kuriems būtinas oro išmetimas–padavimas arba ventiliavimas. Konstrukcija turi turėti eksploatacijos galimybę tiek vidaus, tiek lauko sąlygomis. Tikslo įgyvendinimui panaudotos 30 cm pločio metalinės plokštės, kurios iš abiejų pusių apklijuotos 1 cm storio gumos granulato plokštėmis. Gumos granulatą sudarančios gumos granulės neįgeria drėgmės ir nepraranda savo gebos absorbuoti triukšmą, todėl gali būti naudojamos lauko sąlygomis. Plokštės įtvirtintos rėme taip, jog jas būtų galima pakreipti kampu nuo 0º iki 45º (Pav. 1).
[0010] Brėžinio aprašymas

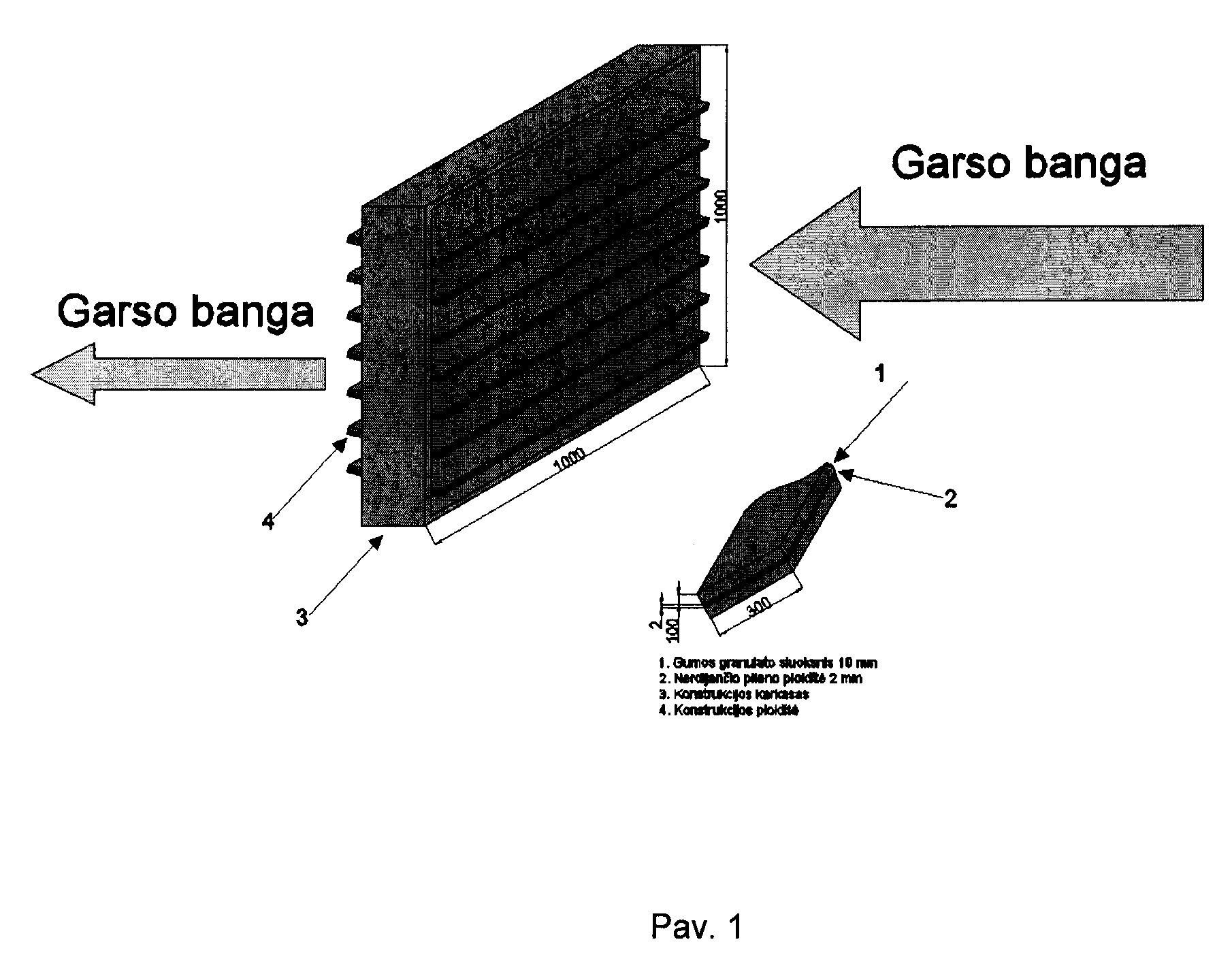

[0011] Išradimui paaiškinti pateiktas brėžinys pav. 1 su bendru triukšmą mažinančių ir orą praleidžiančių žaliuzių vaizdu.
[0012] Triukšmą mažinančias ir orą praleidžiančias žaliuzes sudaro:
[0013] 1. Keičiamu kampu sumontuotos horizontalios 30 cm pločio ir 2 mm storio nerūdijančio plieno plokštės.
[0014] 2. 1 cm storio gumos granulato plokštės, iš abiejų pusių priklijuotos prie plokštės
[0015] 3. Karkasas iš plastiko kompozito.
[0016] Išradimo įgyvendinimo aprašymas
[0017] Išradimas susijęs su įrenginių, kuriem būtinas vėdinimas arba vėdinimo agregatų, kurie paima–paduoda orą, skleidžiamo triukšmo mažinimu.
[0018] Įrenginių, kuriems reikalingas oro padavimas–išmetimas arba ventiliavimas, triukšmo mažinimui dažnai yra naudojamos įvairios konstrukcijos – akustiniai ekranai, užuolaidos, gaubtai. Tokios konstrukcijos dažnai naudojamos izoliuoti triukšmą, sklindantį nuo vėdinimo įrenginių, esančių ant pastatų stogų, taip pat mažinti transformatorių, generatorių skleidžiamą triukšmą. Tačiau dažnai susiduriama su problema, jog triukšmas pereina per sienelės viršų, o didinti jos aukščio nėra galimybės. Tai pat ne visus įrenginius galima aklinai uždengti gaubtu, nes jų veikimui reikalingas laisvas oro judėjimas. Todėl tokių įrenginių triukšmo mažinimui gali būti panaudota siūloma konstrukcija, kuri nėra uždara, tačiau plokštelės, kurios gali būti pakreipiamos atitinkamu kampu, neleidžia triukšmui laisvai sklisti į aplinką. Siekiant kuo labau sumažinti tokių įrenginių skleidžiamą triukšmą, gali būti parenkamas skirtingas plokštelių pasvirimo kampas, ir dėl to keisis konstrukcijos akustinės savybės.
[0019] Triukšmą mažinančių žaliuzių veikimo principas
[0020] Žaliuzių plokštės, pagamintos iš nerūdijančio plieno, padengtos gumos granulato plokštėmis. Granulatas pagaminamas perdirbant automobilių padangas ozonavimo būdu. Šis būdas nuo paprasto skiriasi tuo, jog ozono dėka guma daug lengviau atsiskiria nuo metalinių ir plastikinių kordų, ir dėl to žaliavoje nelieka metalo arba plastiko liekanų. Gumos granulatas devulkanizuojamas mechaniniu-cheminiu būdu, paverčiant jį į devulkanizuotos gumos miltus RRP (angl. Reclaim Rubber Powder) arba į devulkanizuotos gumos masę RRM (angl. Reclaim Rubber Mass). Gumos granulatas, dėl savo sandaros ir porėtos struktūros pasižymi gera garso absorbcija.
[0021] Konstrukcija, padengta gumos granulato plokštėmis, veikia bangų absorbcijos būdu. Konstrukcijos veikimo principas paremtas tuo, jog sklindančios bangos susiduria su konstrukcijos plokštėmis, padengtomis gumos granulatu, kuris dėl savo akustinių savybių sugeria dalį sklindančio triukšmo. Triukšmas, praėjęs pro granulato sluoksnį susiduria su metalo plokšte, kuri dėl savo struktūros dalį triukšmo praleidžia, o kitą dalį atspindi. Atsispindėjęs triukšmas dar kartą yra papildomai sugeriamas granulato sluoksnio, o pro metalinę plokštelę praėjusi triukšmo banga susiduria su dar vienu gumos granulato sluoksniu ir yra dar kartą absorbuojama. Dėl tokios žaliuzių konstrukcijos, priklausomai nuo plokštelių pasvyrimo kampo, ekvivalentinis triukšmo lygis gali būti sumažinamas iki 12 dB, nepriklausomai nuo pradinio triukšmo lygio, tačiau ne žemiau foninio triukšmo lygio.
1. Triukšmą mažinančios ir orą praleidžiančios žaliuzės, turinčios rėmą, horizontalias plokšteles, triukšmą sugeriantį sluoksnį, besiskiriančios tuo, kad triukšmą mažinančios žaliuzės turi plastiko kompozito rėmą, kuriame judamai įtvirtintos nerūdijančio plieno plokštelės, padengtos garsą sugeriančiu sluoksniu, susidedančiu iš gumos granulato.
2. Žaliuzės pagal 1 punktą, besiskiriančios tuo, kad triukšmą sugeriančios horizontalios plokštelės įtvirtinamos taip, kad galėtų suktis, keisdamos pasvirimo kampą nuo 0º iki 45º pagal poreikį, atsižvelgiant į triukšmo šaltinio padėtį, triukšmą mažinančių žaliuzių atžvilgiu.
3. Žaliuzės pagal 1 punktą, besiskiriančios tuo, kad horizontalios plokštelės padengtos gumos granulato sluoksniu, kuris dėl savo sandaros neįgeria drėgmės ir nepraranda savo gebos absorbuoti triukšmą, todėl gali būti naudojamos lauko sąlygomis.
4. Žaliuzės pagal 1 punktą, besiskiriančios tuo, kad tarpą tarp plokštelių galima keisti, atsižvelgiant į triukšmo šaltinio matmenis ir reikalingą praleisti oro srautą.
