[LT] Išradimas priskiriamas muzikos instrumentų, būtent klasikinės gitaros stygų konstrukcijai ir tokių stygų gamybos būdui.@Muzikos instrumento stygą sudaro šerdis iš neferomagnetinių medžiagų pluošto irant šerdies užvynioto vienu ar keliais sluoksniais valo apvija. Styga gaminama šiuo būdu: stygos šerdį įtempia ir tvirtina tarp dviejų, esančių priešinguose galuose ir besisukančių skirtingomis kryptimis variklių rotorių kablių; ant besisukančios šerdies vynioja vieną ar kelis valo sluoksnius, nekeisdami šerdies sukimo krypties; valą prieš vyniojimą įtempia; paruoštą stygą šlifuoja.
[EN] A string of a musical instrument comprises a core of a tensioned fiber of non-ferromagnetic materials and a line winding wrapped one or several layers around the core. A method of manufacturing strings for a musical instrument comprises the following operation: tensioning and securing the string core between the rotor hooks of two motors situated at opposite ends and rotating into opposite directions; wrapping one or several layers of line around the rotating core without changing the direction of rotation of the core; tensioning of the line before wrapping; grinding the string so prepared.
[0001] Išradimas priskiriamas muzikos instrumentų sričiai, o būtent klasikinės gitaros stygų konstrukcijai ir jų gamybos būdui.
[0002] Klasikinę gitarą sudaro šešios stygos: 1-oji mi (E), 2-oji si (H), 3-oji sol (G), 4-oji re (D), 5-oji la (A) ir 6-oji mi (E). Tradiciniu būdu gaminamų stygų konstrukcija yra tokia: 1 -oji, 2-oji ir 3-oji arba melodinės stygos yra liejamos iš kaprono ir yra monolitinės, o 4-oji, 5-oji ir 6-oji arba boso stygos gaminamos nailoninio pluošto šerdį apvyniojant metaline (vario, sidabro, alavo ar jų lydinių) viela.

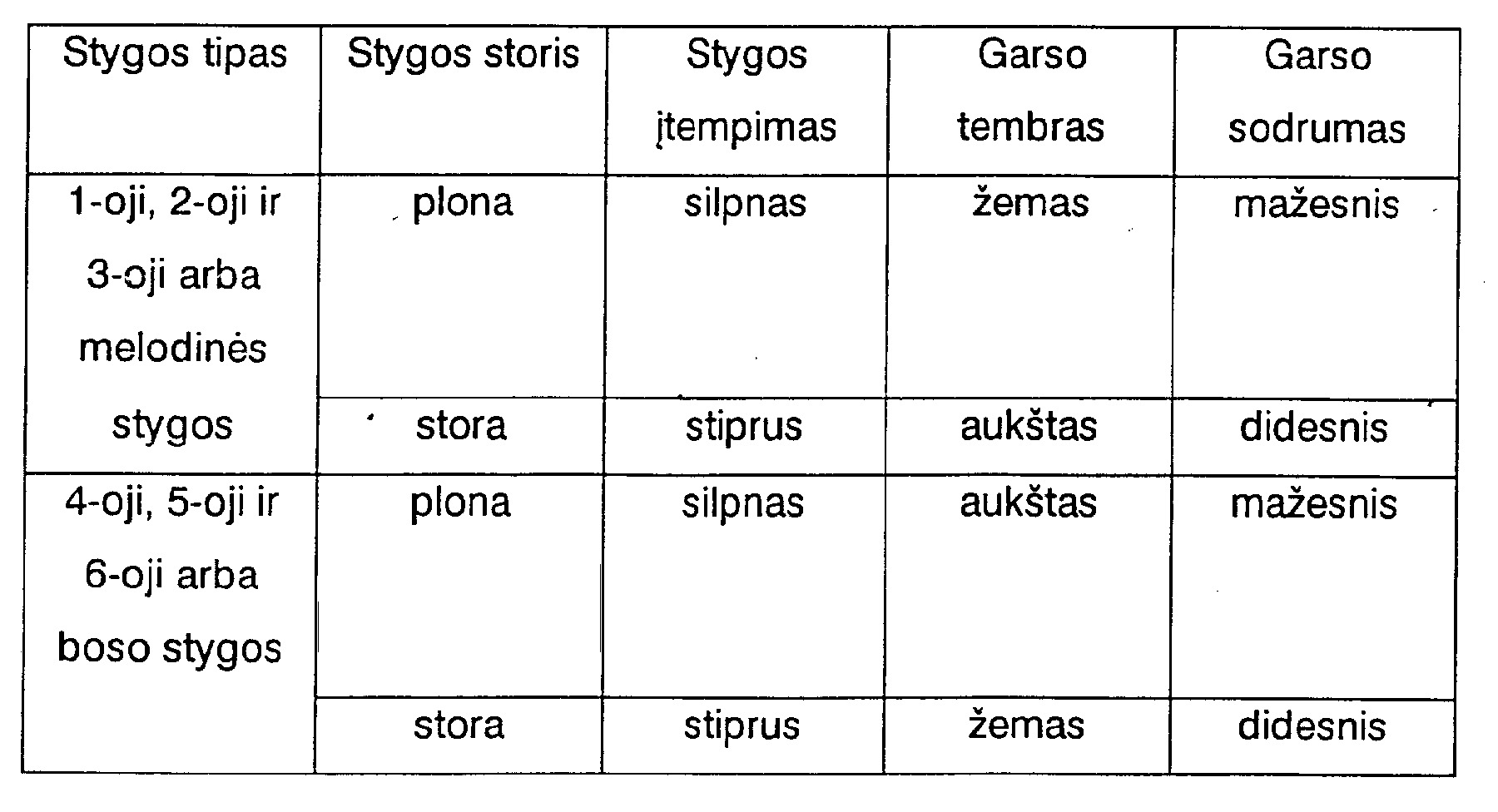

[0003] Tradiciniame stygų komplekte esančių 1-osios, 2-osios ir 3-osios stygų garso tembrą ir sodrumą sunku suderinti su 4-osios, 5-osios ir 6-osios stygų garso tembru ir sodrumu. Skambesys nedera todėl, kad vienos stygos yra iš monolitinio kaprono valo, o kitos turi šerdį, apvyniotą viela. Žemiau pateikiama lentelė, kurioje parodyta garso tembro ir sodrumo priklausomybė nuo stygos storio ir įtempimo:
[0004] Lentelėje matyti, kad melodinių ir boso stygų tembrai visiškai skirtingai priklauso nuo įtempimo ir storio. Gaminant stygas, vyrauja principas, kad visos stygos turi būti įtemptos vienodai, tačiau tradiciniu būdu gaminamo stygų komplekto visas šešias stygas įtempus vienodai, gaunamas visiškai priešingas garso tembras (žr. lentelę). Šią problemą bandoma spręsti skirtingai įtempiant stygas, tačiau pastarasis veiksnys suteikia daug nepatogumų muzikantui, nes groti skirtingai įtemptomis stygomis yra nemalonu ir tiesiog nepatogu.
[0005] Yra žinoma nemaža stygos konstrukcijos patobulinimų. SU autoriniame liudijime Nr. 1603433 aprašytą stygą sudaro sintetinės medžiagos šerdis, aplink kurią apvyniojama metalinė viela, kurios skerspjūvis yra trapecijos formos. Reikiamas tembras yra išgaunamas rezonansinių griovelių, kurie atsiranda vyniojant tokią vielą, dėka.
[0006] Kita žinoma stygos konstrukcija pagal tarptautinės paraiškos publikaciją WQ 93/01585 sudaryta iš šerdies, kurią sudaro tam tikri, atsparūs trūkimui ir smūgiams pluoštai, ir aplink šerdį esančio brangiųjų metalų sluoksnio, iš sintetinės gumos, keramikos arba jų kombinacijų. Minėtų stygų konstrukcija yra sudėtinga, o stygų gamybos technologija reikalauja daug sąnaudų.
[0007] Yra žinoma monopluošto styga pagal JP patentą Nr. 5083913. Jos gamybai naudojamas poliesterio monopluoštas. Tačiau tokia styga jautri temperatūros svyravimams ir drėgmei, o jos gamybos technologija sudėtinga.
[0008] Siūlomam išradimui artimiausias technologinis sprendimas yra DE patente Nr. 4109334 aprašytas diskantinių stygų rinkinys, kur kiekviena styga turi šerdį, sudarytą iš daugybės atskirų plastmasės pluoštų ir aplink šerdį apvyniotą metalinės vielos sluoksnį ir ant šio sluoksnio užvyniotą apsauginę plastmasės juostelę. Tačiau tokios stygos yra storos, jas reikia stipriai įtempti, jos prastai skamba ir nedera prie kitų stygų.
[0009] Pagrindinis išradimo tikslas - išgauti vienodą visų šešių klasikinės gitaros stygų garso tembrą ir garso sodrumą, sutrumpinti laiką, per kurį nusistovi reikiamas garso aukštis, suderinus arba naujai pakeitus kurią nors - 1-ąją, 2-ąją arba 3-ąją - stygą.
[0010] Minėtas tikslas yra pasiektas tuo, kad muzikos instrumento stygos, kurią sudaro šerdis iš įtempto neferomagnetinių medžiagų pluošto ir ant šerdies užvyniuota apvija, apvija imamas valas, kurio diametras yra nuo 0,06 mm iki 0,30 mm, užvyniotas ant šerdies vienu ar keliais sluoksniais, o šerdies storis parenkamas nuo 140,25 teks iki 420,75 teks, be to, išorinis apvijos sluoksnis nušlifuojamas nuo 0,02 mm iki 0,07 mm glotnumo. Stygų rinkinys klasikinei gitarai, sudarytas iš šešių stygų, pasižymi tuo, kad 1-ąją, 2-ąją ir 3-ąją melodines stygas sudaro šerdis iš įtempto neferomagnetinių medžiagų pluošto ir ant šerdies vienu ar keliais sluoksniais užvynioto valo apvija.
[0011] stygos šerdį įtempia ir įtvirtina tarp dviejų, esančių priešinguose galuose ir besisukančių skirtingomis kryptimis variklių rotorių kablių;
[0012] ant besisukančios šerdies vynioja vieną ar kelis valo sluoksnius, nekeisdami šerdies sukimo krypties;
[0013] valą prieš vyniojimą įtempia;
[0014] Išsamiau išradimas yra paaiškinamas brėžiniais, kurie iliustruoja išradimo ' esmę, bet neapriboja jo apimties.

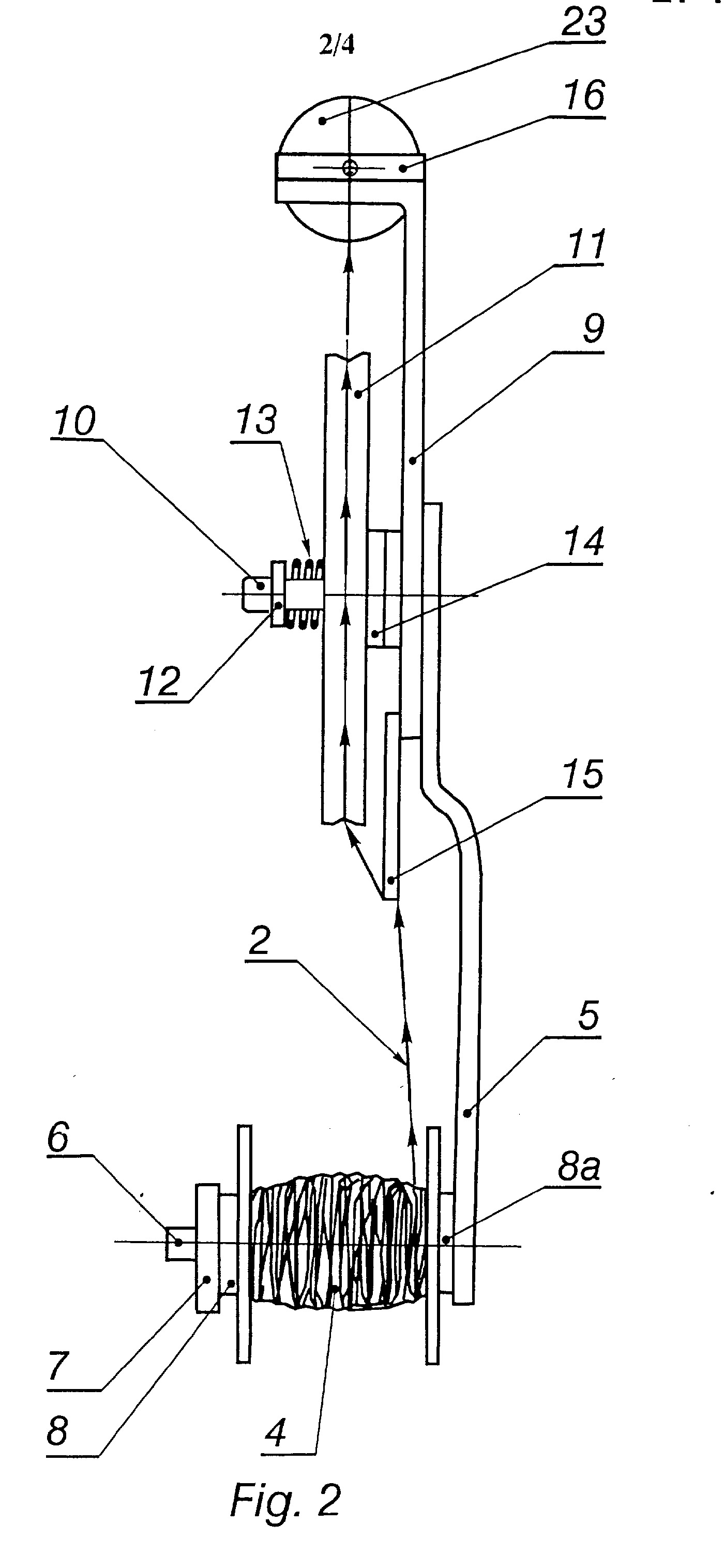

[0015] Fig. 2 parodytas stygos gamybos būde naudojamas vyniojimo įrenginys (vaizdas iš priekio).

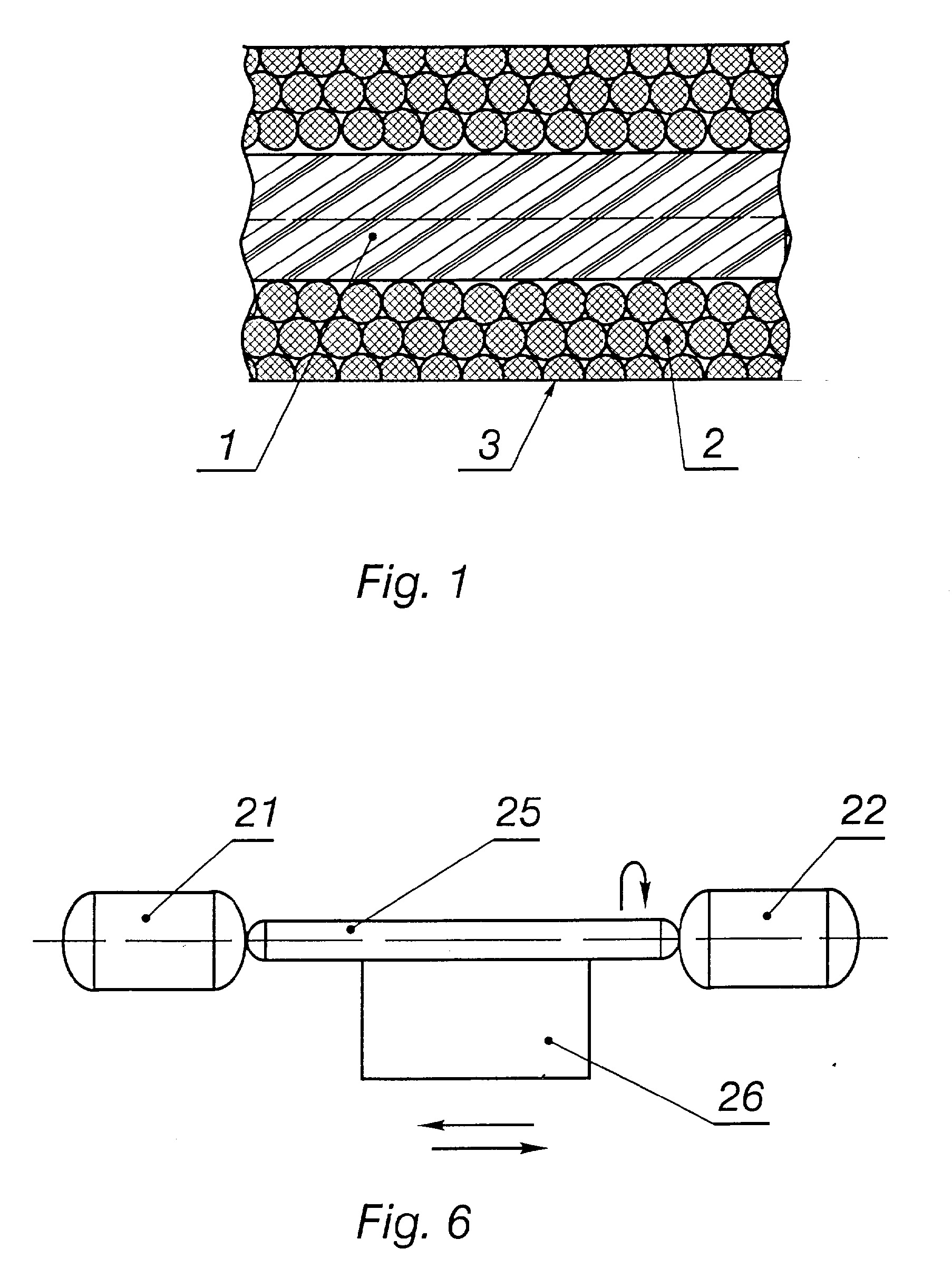

[0016] Pagal išradimą stygą sudaro šerdis 1 iš neferomagnetinių medžiagų pluošto (pavyzdžiui, nailono siūlų), valas 2, kuris užvyniotas ant šerdies vienu arba keliais sluoksniais ir sudaro apviją, kurios išorinis sluoksnis 3 yra nušlifuotas nuo 0,02 mm iki 0,07 mm glotnumo ir nupoliruotas (Fig. 1).
[0017] Šerdies storis yra nuo 140,25 teks iki 420,75 teks. Apvijos sluoksniai gali būti vienas ar keli, priklausomai nuo to, kokia yra melodinė styga: 1-oji styga gali turėti vieną arba du skirtingo arba vienodo skersmens valo sluoksnius, 2-oji - du arba tris skirtingo arba vienodo skersmens valo sluoksnius, 3-oji - tris arba keturis valo sluoksnius. Sluoksnių skaičius priklauso nuo norimo išgauti garso tembro ir sodrumo.
[0018] Styga gamina tokiu būdu: stygos šerdj įtempia ir įtvirtina tarp dviejų, esančių priešinguose galuose ir besisukančių skirtingomis kryptimis variklių rotorių kablių; ant besisukančios šerdies vynioja vieną ar kelis valo sluoksnius, nekeisdami šerdies sukimo krypties; valą prieš vyniojimą įtempia; paruoštą stygą šlifuoja. Gaminant stygas gali būti naudojami brėžiniuose parodyti įrengimai, kurie jokiu būdu neriboja išradimo apimties, o jį tik paaiškina.

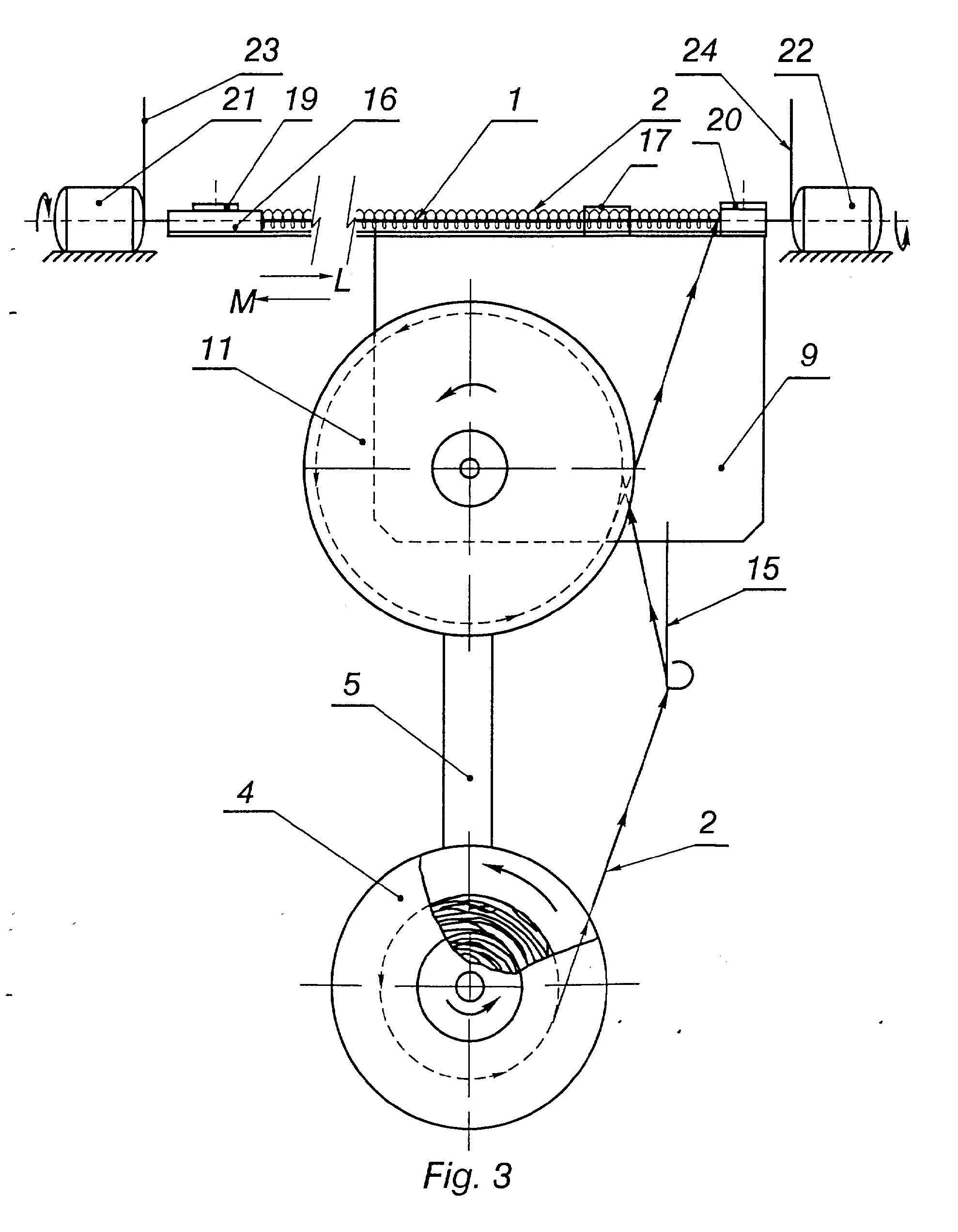

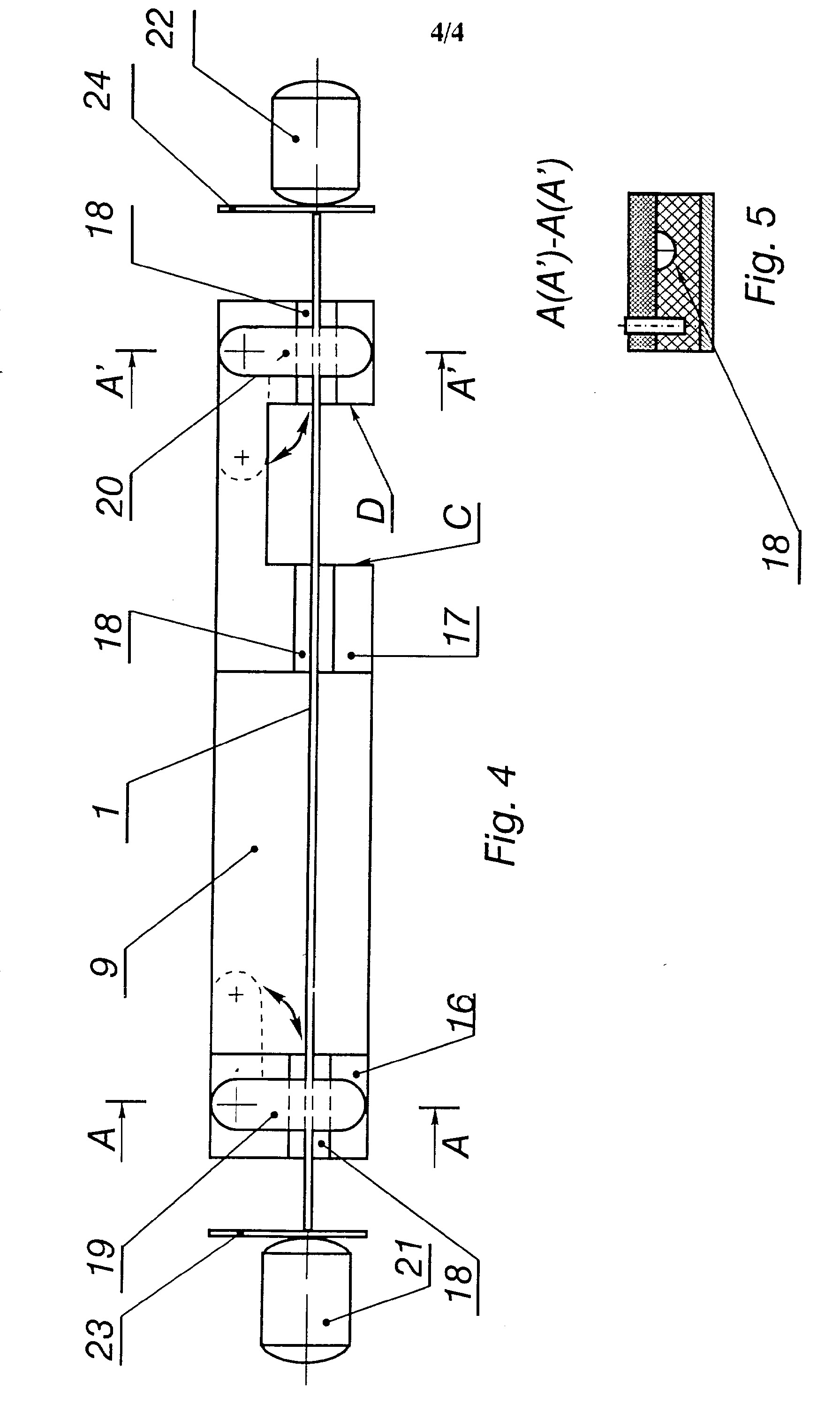

[0019] Stygų vyniojimo įrengimas (Fig. 2 ir Fig. 3) yra sudarytas iš ritės 4, ant kurios užvyniotas valas 2 (įsigyjamas komerciniu būdu). Ritė 4 uždėta ant laikiklio 5 ašies 6 ir veržle 7 įveržta tarp tarpinių 8 ir 8a komplekto. Laikiklis 5 standžiai pritvirtintas prie 1 formos rėmelio 9, kurio vertikalioje dalyje standžiai įtvirtinta ašis 10, ant kurios uždėtas skriemulys 11. Skriemulys 11 įveržtas veržle 12, spyruokle 13 ir tarpinių komplektu 14. Vertikalios rėmelio dalies apačioje pritvirtinta kilpa 15. Rėmelio horizontalios' dalies viršuje pritvirtintos kreipiančiosios 16 ir 17, turinčios vienodus griovelius 18 (Fig. 5). Kreipiančioji 17 turi išpjovą su paviršiais C ir D. Grioveliai 18 uždengti pasukamais fiksatoriais 19 ir 20. Stygos šerdis 1 yra įtempta ir įtvirtinta tarp dviejų variklių 21 ir 22 rotorių kablių (brėžiniuose neparodyta). Varikliai įtvirtinti nejudamai vienas prieš kitą tam tikru, laisvai pasirenkamu atstumu. Prie variklių galų yra pritvirtintos atraminės plokštelės 23 ir 24 (Fig. 3 ir Fig. 4).
[0020] Stygų šlifavimo ir poliravimo etapą paaiškina įtaisas (Fig. 6), kurį sudaro tie patys vyniojimo etape naudojami varikliai 21 ir 22, tarp kurių įtemptas stygos ruošinys 25. Išoriniam stygos apvijos sluoksniui 3 (Fig. 1) šlifuoti skirtas įtaisas 26. įtaiso pagrindą sudaro horizontalioje plokštumoje slankiojantis šlifavimo įrankis, kurio darbo paviršius padengtas smulkiagrūdžiu švitro popieriumi. Stygos poliravimui taip pat naudojamas prietaisas 26, tik jo darbo paviršiaus švitro popierius pakeičiamas vadinamo "nulinio" grūdėtumo švitro popieriumi.
[0021] Toliau paaiškinama stygų gamybos eiga. Stygos šerdis 1 (pavyzdžiui, nailono siūlų pluoštas) įtvirtinama ir įtempiama tarp variklių 21 ir 22 rotorių kablių. Ritė 4 su valu 2 uždedama ant laikiklio 5 ašies 6 ir veržle 7 bei tarpinių komplektu 8 ir 8a įveržiama taip, kad vos galėtų pasisukti. Stygų vyniojimo įrengimo ritėje esančio valo įtempimas turi būti 50 - 70 gf. Jis išmatuojamas gramometru; galima paklaida iki 5 gf. Valas 2 yra prakišamas pro kilpą 15 ir apsukamas apie skriemulį 11 vieną arba du kartus, priklausomai nuo valo skersmens. Skriemulio sukimosi greitis reguliuojamas veržle 12, įveržiant ar atleidžiant spyruoklę 13. Toliau valo 2 galas tvirtinamas šerdies 1 kilpoje, surišamoje ant šerdies galo. Taip valas 2 yra įtemptas. Valo įtempimo dydis vyniojimo metu yra 0,15 - 0,30 kgf. Rėmelis 9 pakabinamas ant įtemptos ir įtvirtintos tarp dviejų variklių 21 ir 22 rotorių kablių šerdies, kuri įleidžiama kreipiančiųjų 16 ir 17 grioveliuose 18 ir užspaudžiama fiksatoriais 19 ir 20. Nailono siūlų pluošto šerdis 1 įtempiama nuo 3,5 kgf iki 6 kgf.
[0022] Įjungus varikl.us 21 ir 22, kurie sukasi prieš ir pagal laikrodžio rodyklę, šerdis 1 sukasi, vyniodama aplink save valą 2, kuris yra tarp kreipiančiosios 17 išpjovos paviršių C ir D. Kadangi valas 2 yra įtemptas ir jo judesio kryptį riboja paviršiai C ir D, atsiranda inertinės jėgos, kurios stumia rėmelį 9 (Fig. 3) rodyklės L kryptimi. Slenkant rėmeliui 9, ant šerdies vyniojamas pirmas apvijos sluoksnis. Vyniojimas baigiasi, kai rėmelis 9 atsiremia į atramą 24 ir grįžta atgal rodyklės M parodyta kryptimi. Tada vyniojamas kitas valo sluoksnis ir t.t. Kiekvienas sluoksnis užsivynioja priešinga prieš tai užvynioto valo sluoksnio kryptimi. Procesas vyksta tol, kol užvyniojamas norimas sluoksnių skaičius, ir valas 2
[0023] nukerpamas, prieš tai užfiksavus užvyniotus galus tam, kad esanti stygos viduje įtempta šerdis nesusitrauktų ir nesusiraitytų, nes tai pakeistų stygos mechanines savybes ir tuo pačiu skambesio kokybę. Vienodas vijų skaičius, tenkantis vienam įtemptos šerdies jėgos kilogramui, leidžia išlaikyti stygą tiesią ir tamprią. Styga nuimama nuo įrenginio, o nuimtos stygos galai yra užlydomi.
[0024] Toliau atliekamos šlifavimo ir poliravimo operacijos (Fig. 6). Styga įtvirtinama tarp tų pačių variklių 21 ir 22 rotorių kablių ir sukama. Slankiojančiu išilgai stygos 25 šlifavimo įtaisu 26 viršutinis apvijos sluoksnis nušlifuojamas iki reikiamo glotnumo, t.y. nuo 0,02 mm iki 0,07 mm. Styga poliruojama tuo pačiu įtaisu 26, tik pakeitus jo darbo paviršiaus švitro popierių "nulinio" grūdėtumo švitriniu popieriumi.
[0025] Šiuo būdu pagamintų stygų pranašumas, be anksčiau paminėto melodinių stygų skambėjimo suderinamumo su boso stygomis dar yra ir toks, kad pagal išradimą pagamintų stygų reikiamas garso aukštis nusistovi per 30 min, o monolitinėms stygoms būtinas laikas yra 10 valandų. Tai reiškia, kad muzikantas gali likus tik pusvalandžiui iki koncerto uždėti ant gitaros stygas ir jos skambės labai gerai lyginant su monolitinėmis stygomis.
[0026] Ilgai grojant gitara, stygos išsitampo ir praranda derėjimą. Monolitinės kaprono stygos pradeda nederėti po 20 valandų grojimo gitara, o pagal išradimą pagamintų stygų pranašumas yra tas, kad jos nepraranda savo derėjimo, jeigu jomis grojama virš 100 valandų. Tai reiškia, kad stygos su neferomagnetinių medžiagų pluošto šerdimi yra ilgaamžiškesnės lyginant su monolitinėmis kaprono valo stygomis.
1. Muzikos instrumento styga, kurią sudaro šerdis iš įtempto neferomagnetinių medžiagų pluošto ir ant šerdies užvyniota apvija, besiskirianti tuo, kad apviją sudaro valas, užvyniotas ant šerdies vienu ar keliais sluoksniais.
2. Muzikos instrumento styga pagal 1 punktą, besiskirianti tuo, kad šerdies storis yra nuo 140,25 teks iki 420,75 teks.
3. Muzikos instrumento styga pagal 1 punktą, besiskirianti tuo, kad valo diametras yra nuo 0,06 mm iki 0,30 mm.
4. Muzikos instrumento styga pagal 1 punktą, besiskirianti tuo, kad išorinis apvijos sluoksnis yra nušlifuotas nuo 0,02 mm iki 0,07 mm.
5. Stygų rinkinys klasikinei gitarai, sudarytas iš šešių stygų, besiskiriant i s tuo, kad 1 -ąją, 2-ąją ir 3-ąją melodines stygas sudaro šerdis iš įtempto neferomagnetinių medžiagų pluošto ir ant šerdies vienu ar keliais sluoksniais užvynioto valo apvija.
6. Muzikos instrumento stygos gamybos būdas, apimantis neferomagnetinių medžiagų pluošto šerdies įtempimą, apvijos sluoksnio užvyniojimą, apvijos fiksavimą bei stygos galų užlydymą, besiskiriantis tuo, kad:- stygos šerdį įtempia ir įtvirtina tarp dviejų, esančių priešinguose galuose ir besisukančių skirtingomis kryptimis variklių-rotorių kablių;- ant besisukančios šerdies vynioja vieną ar kelis valo sluoksnius, nekeisdami šerdies sukimo krypties;- valą prieš vyniojimą įtempia;- paruoštą stygą šlifuoja.
- stygos šerdį įtempia ir įtvirtina tarp dviejų, esančių priešinguose galuose ir besisukančių skirtingomis kryptimis variklių-rotorių kablių;- ant besisukančios šerdies vynioja vieną ar kelis valo sluoksnius, nekeisdami šerdies sukimo krypties;- valą prieš vyniojimą įtempia;- paruoštą stygą šlifuoja.
