[LT] Reguliuojamų akinių pora, apimanti akinių rėmelį, rėmelio strypelį, apima akinių rėmelį (1) ir akinių rėmelio kojelę (2), sutapdintą su minėtu akinių rėmeliu (1); abu minėto akinių rėmelio (1) galai sujungti jungiamuoju elementu (3), minėtas jungiamasis elementas (3) yra su grioveliu (301), minėta akinių rėmelio kojelė (2) susideda iš kojelės elemento (201), minėtos kojelės elemento (201) kairysis galas yra įrengtas su jungtimi, minėta jungtis tęsiasi į minėtą kojelės elementą (201), minėtos kojelės elemento (201) kairėje viršuje yra įrengta reguliavimo įduba (202), minėtos reguliavimo įdubos (202) abiejų pusių griovelio sienelės yra įrengtos su grioveliu, minėtas griovelis ir minėta jungtis sumontuotos bendraašiai, minėta reguliavimo įduba (202) sudaryta su sukamuoju ratuku (203) viduje, minėto sukamojo ratuko (203) abiejų galų ašis yra sumontuota su sukamuoju blokeliu (204), minėtas sukamasis blokelis (204) yra įmontuotas viduje minėto griovelio, varžtas (205) yra įmontuotas minėtame vidiniame griovelyje, išorinis skersmuo minėto varžto (205) yra mažesnis už minėto kaiščio vidinį skersmenį, minėtas varžtas (205) yra sukabinamas su minėtu sukamuoju ratuku (203), minėto varžto (205) kairysis galas sumontuotas su jungties blokeliu (206), minėtas jungties blokelis (206) yra įtvirtintas minėtame griovelyje (301), varžtelis (311) yra tarp minėto griovelio (301) ir minėtos jungties blokelio (206). Ši konstrukcija yra su akinių rėmeliu, galima sureguliuoti nenaudojant akinių rėmelio strypelių, kad būtų užtikrintas patikimas palaikymas ir fiksuota akinių rėmelio padėtis.
[EN] This invention discloses a pair of adjustable spectacles, comprising spectacle frame and spectacle frame rod matching with the said spectacle frame. The two ends of the said spectacle frame are set with connection piece, the said connection piece is provided with groove, the said spectacle frame rod consists of rod piece, the left end of the said rod piece is set with jack, the said jack extends into the said rod piece, the left top of the said rod piece is set with regulating tank, the groove walls on both sides of the said regulating tank are set with groove, the said regulating tank is set with rotating wheel internally, the axis on the two ends of the said rotating wheel is set with rotating block, screw is fitted in the said jack internally, the left end of the said screw is set with link block, the said link block is embedded in the said groove, bolt is fitted between the said groove and the said link block; this device is with a spectacle frame that can be adjusted without moving the spectacle frame rod to ensure reliable support and fix the position of spectacle frame.
[0001] Technikos sritis
[0002] Šis išradimas susijęs su reguliuojamų akinių pora.
[0003] Technikos lygis
[0004] Šiuo metu žinomos reguliuojamų akinių poros konstrukcijos. Viena iš konstrukcijų aprašyta Kinijos patento paraiškoje WO2014086126.
[0005] Akiniai yra pagalbinė priemonė, sukurta trumparegystės, toliaregystės ir astigmatizmo pacientų regos sutrikimų korekcijai. Šiuo metu pagrindinė akinių vystymosi kryptis yra sutelkta į medžiagas ir retai atsižvelgiama į naudojimo patirtį.
[0006] Vartotojai dažniausiai dėvi ant ausų dedamus akinius, kurių akinių rėmo strypelis yra lygaus paviršiaus. Akinių rėmo padėtis visada laikas nuo laiko keičiasi, todėl vartotojai turi juos dažnai reguliuoti. Jei akinių rėmo strypelis įtaisytas apačioje su tvirtinimo konstrukcija, prireikus neįmanoma reguliuoti akinių rėmo padėties.
[0007] Atsižvelgiant į aukščiau išdėstytą problemą, reikalingi akiniai su rėmeliu, kuriuos būtų galima sureguliuoti nejudinant akinių rėmelio strypų, kad būtų užtikrintas patikimas palaikymas ir fiksuota akinių rėmelio padėtis.
[0008] Išradimo esmė
[0009] Šio išradimo tikslas - sukurti reguliuojamų akinių porą, kuri gali įveikti aukščiau išvardytus esamų technologijų trūkumus.
[0010] Reguliuojamų akinių pora, apimanti akinių rėmelį, rėmelio strypelį, apima akinių rėmelį ir akinių rėmelio kojelę, sutapdintą su minėtu akinių rėmeliu. Abu minėto akinių rėmelio galai sujungti jungiamuoju elementu, minėtas jungiamasis elementas yra su grioveliu, minėta akinių rėmelio kojelė susideda iš kojelės elemento. Minėtos kojelės elemento kairysis galas yra įrengtas su jungtimi, minėta jungtis tęsiasi į minėtą kojelės elementą, minėtos kojelės elemento kairėje viršuje yra įrengta reguliavimo įduba. Minėtos reguliavimo įdubos abiejų pusių griovelio sienelės yra įrengtos su grioveliu, minėtas griovelis ir minėta jungtis sumontuotos bendraašiai. Minėta reguliavimo įduba sudaryta su sukamuoju ratuku viduje, minėto sukamojo ratuko abiejų galų ašis yra sumontuota su sukamuoju blokeliu, minėtas sukamasis blokelis yra įmontuotas viduje minėto griovelio, varžtas yra įmontuotas minėtame vidiniame griovelyje, išorinis skersmuo minėto varžto yra mažesnis už minėto kaiščio vidinį skersmenį, minėtas varžtas yra sukabinamas su minėtu sukamuoju ratuku, minėto varžto kairysis galas sumontuotas su jungties blokeliu, minėtas jungties blokelis yra įtvirtintas minėtame griovelyje, varžtelis yra tarp minėto griovelio ir minėtos jungties blokelio.
[0011] Pageidautina, kad minėto sukamojo ratuko išorinė sienelė yra sureguliuojama įsriegimu, siekiant sustabdyti priešinimąsi.
[0012] Pageidautina, kad minėtos kojelės elemento kairiojo galo lankas susiaurėja žemyn, kad sudarytų poros sukimąsi, siekiant apriboti poslinkį už ausų.
[0013] Geriau, kad reguliuojamų akinių poros minėtos kojelės elementas apačioje susijęs su normaliu surietimu nustatytu su nustatymo vieta pritaikyta ausims.
[0014] Pageidautina, kad reguliuojamų akinių poros minėto akinių centrinė padėtis yra nustatoma su nosies laikikliu, pritvirtintu ant nosies ir varžtelis yra tarp minėto nosies laikiklio ir minėto akinių rėmelio.
[0015] Šio išradimo privalumai yra šie: akinių rėmelio montavimo vietą galima sureguliuoti pasukant besisukantį ratuką. Atstumą tarp akinių rėmelio ir žmogaus akių galima reguliuoti nenaudojant akinių rėmelio strypelio. Ši reguliuojamų akinių pora yra paprastos konstrukcijos, pigi ir tinkama gamybai bei naudojimui.
[0016] Pridėtų brėžinių aprašymai

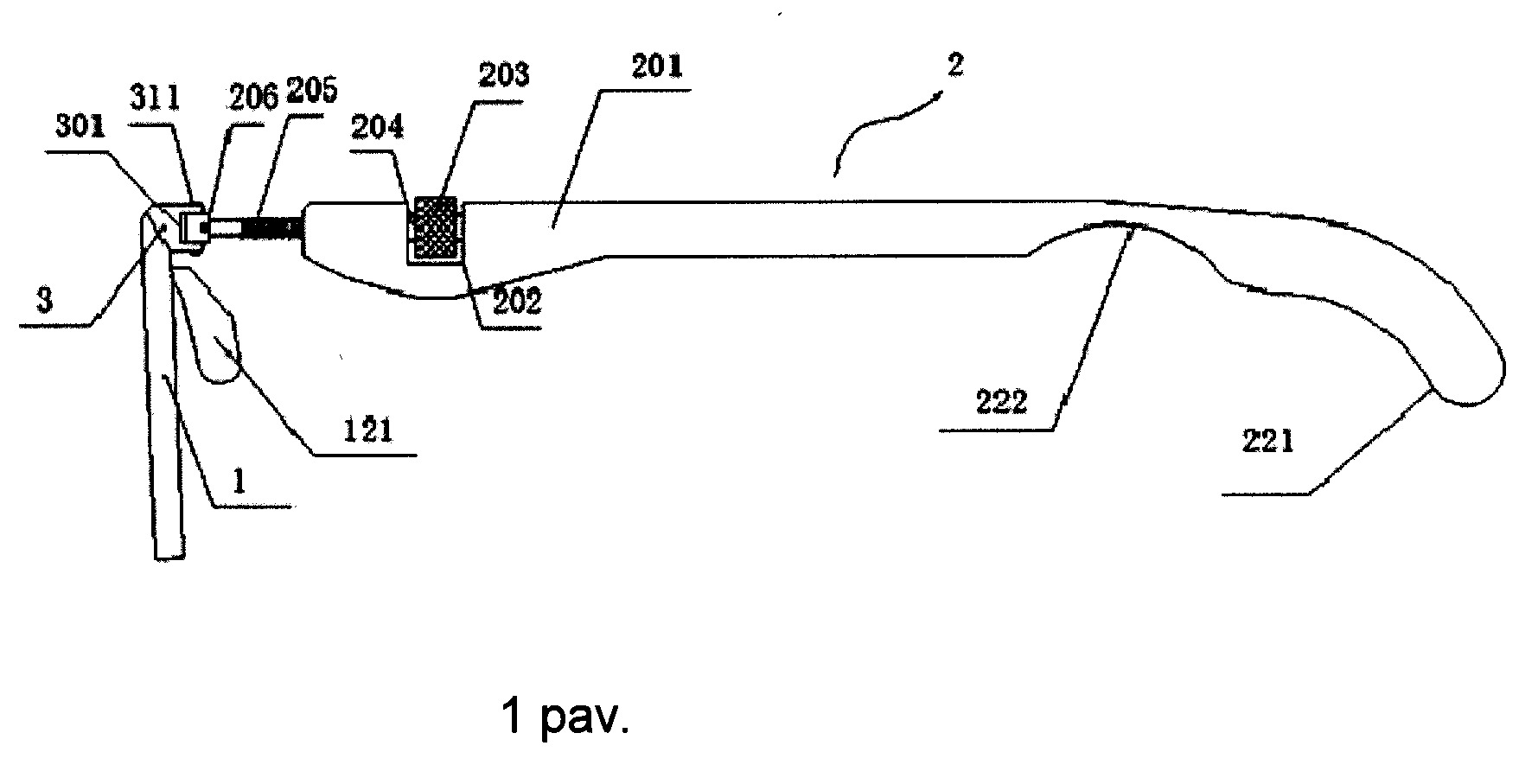

[0017] 1 pav. parodyta šio išradimo bendra konstrukcijos schema

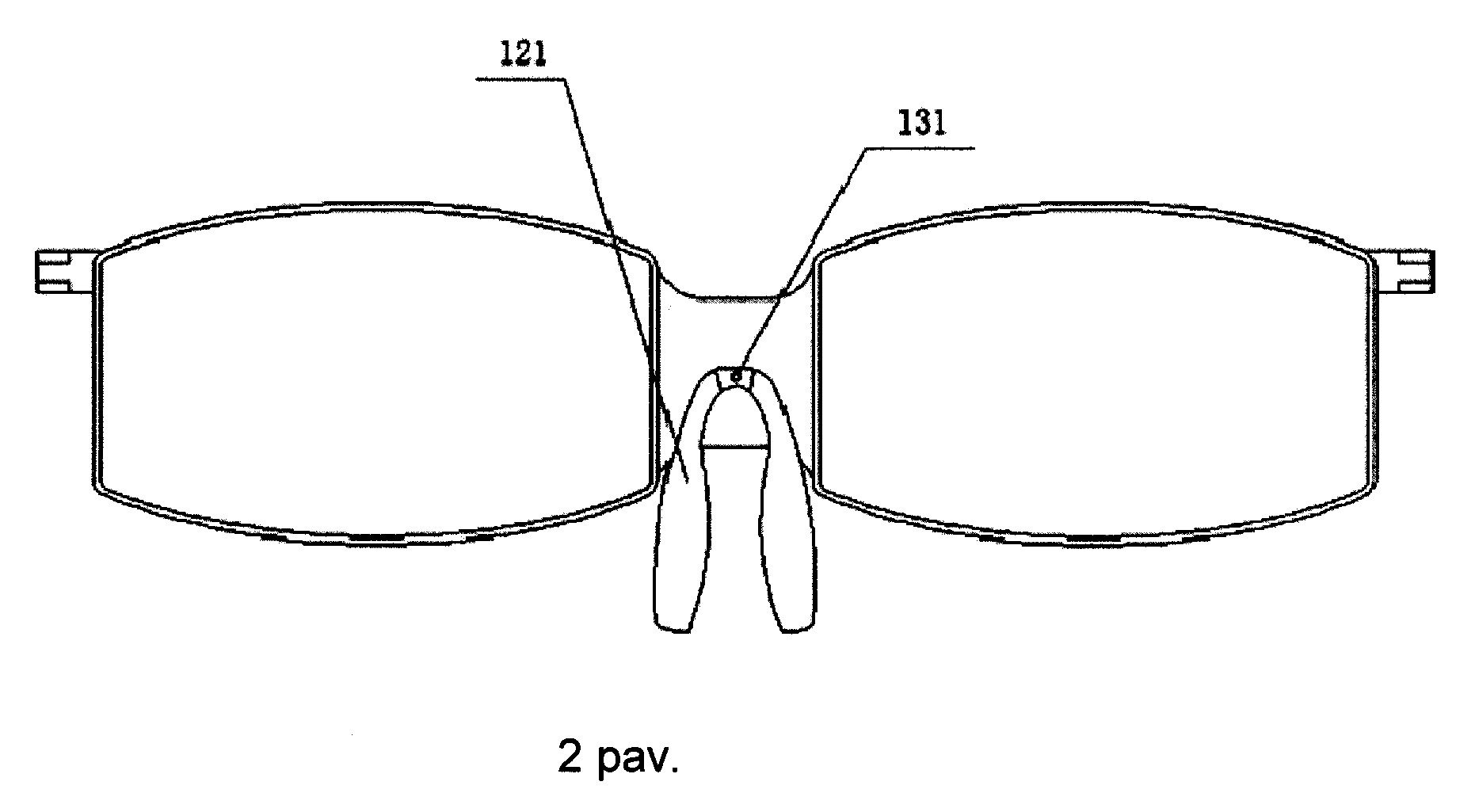

[0018] 2 pav. vaizdo iš dešinės konstrukcijos schema.
[0019] Detalus įgyvendinimas būdas
[0020] Šis išradimas yra detaliai aprašytas, remiantis 1 pav. - 2 pav. Reguliuojamų akinių pora, apimanti akinių rėmelį, rėmelio strypelį, apima akinių rėmelį (1) ir akinių rėmelio kojelę (2), sutapdintą su minėtu akinių rėmeliu (1); abu minėto akinių rėmelio (1) galai sujungti jungiamuoju elementu (3), minėtas jungiamasis elementas (3) yra su grioveliu (301), minėta akinių rėmelio kojelė (2) susideda iš kojelės elemento (201), minėtos kojelės elemento (201) kairysis galas yra įrengtas su jungtimi, minėta jungtis tęsiasi į minėtą kojelės elementą (201), minėtos kojelės elemento (201) kairėje viršuje yra įrengta reguliavimo įduba (202), minėtos reguliavimo įdubos (202) abiejų pusių griovelio sienelės yra įrengtos su grioveliu, minėtas griovelis ir minėta jungtis sumontuotos bendraašiai, minėta reguliavimo įduba (202) sudaryta su sukamuoju ratuku (203) viduje, minėto sukamojo ratuko (203) abiejų galų ašis yra sumontuota su sukamuoju blokeliu (204), minėtas sukamasis blokelis (204) yra įmontuotas viduje minėto griovelio, varžtas (205) yra įmontuotas minėtame vidiniame griovelyje, išorinis skersmuo minėto varžto (205) yra mažesnis už minėto kaiščio vidinį skersmenį, minėtas varžtas (205) yra sukabinamas su minėtu sukamuoju ratuku (203), minėto varžto (205) kairysis galas sumontuotas su jungties blokeliu (206), minėtas jungties blokelis (206) yra įtvirtintas minėtame griovelyje (301), varžtelis (311) yra tarp minėto griovelio (301) ir minėtos jungties blokelio (206).
[0021] Remiantis šio išradimo įgyvendinimo pavyzdžiu, minėto sukamojo ratelio (203) išorinė sienelė sureguliuojama su rutuliuko įtempimu, o besisukančio ratuko išorinė sienelė įrengta su sraigtine įraiža trinties atsparumui, kad lengviau suktųsi besisukantis ratukas.
[0022] Minėto strypelio elemento (201) kairiojo galo lankas susilenkia žemyn, kad sudarytų poros sukimąsi (221), siekiant apriboti poslinkį už ausų, o ribojamas poslinkis gali būti realizuotas už ausų per poros sukinį, kad būtų išvengta akinių nuleidimo, kai naudotojas nuleidžia galvą.
[0023] Minėtos kojelės elementas (201) apačioje susijęs su normaliu surietimu (221) nustatytu su nustatymo vieta (222) pritaikyta ausims. Kojelės elementas gali būti tiksliai nustatytas, kad palengvintų sureguliuojant varžto vietą.
[0024] Remiantis šio išradimo įgyvendinimo pavyzdžiu, minėto akinių rėmelio (1) centrinė padėtis nustatoma su nosies laikikliu (121), pritvirtintos prie nosies, ir varžtelis (131) yra tarp minėto nosies laikiklio (121) ir minėto akinių rėmelio (1).
[0025] Šio išradimo privalumai yra šie: akinių rėmelio montavimo vietą galima sureguliuoti pasukant besisukantį ratuką. Atstumą tarp akinių rėmelio ir žmogaus akių galima reguliuoti nenaudojant akinių rėmelio strypelio. Ši reguliuojamų akinių pora yra paprastos konstrukcijos, pigi ir tinkama gamybai bei naudojimui.
[0026] Tai, kas aprašyta aukščiau, yra tik išsamus šio išradimo įgyvendinimo būdo aprašymas. Tačiau šio išradimo apsaugos apimtis neapsiriboja tuo, bet koks pakeitimas ar pakaitalas, kuris buvo parengtas be kūrybinio darbo, turėtų būti įtrauktas į šio išradimo apsaugos sritį. Šio išradimo apsaugos apimtis priklauso nuo apibrėžtyje pateiktų teiginių.
[0027] Remiantis šiuo būdu šios srities techniniai specialistai gali atlikti įvairius pakeitimus pagal darbo režimą šio išradimo apimtyje.
1. Reguliuojamų akinių pora, apimanti akinių rėmelį, rėmelio strypelį, b e s i s k i r i a n t i tuo, kad, apima akinių rėmelį (1) ir akinių rėmelio kojelę (2), sutapdintą su minėtu akinių rėmeliu (1); abu minėto akinių rėmelio (1) galai sujungti jungiamuoju elementu (3), minėtas jungiamasis elementas (3) yra su grioveliu (301), minėta akinių rėmelio kojelė (2) susideda iš kojelės elemento (201), minėtos kojelės elemento (201) kairysis galas yra įrengtas su jungtimi, minėta jungtis tęsiasi į minėtą kojelės elementą (201), minėtos kojelės elemento (201) kairėje viršuje yra įrengta reguliavimo įduba (202), minėtos reguliavimo įdubos (202) abiejų pusių griovelio sienelės yra įrengtos su grioveliu, minėtas griovelis ir minėta jungtis sumontuotos bendraašiai, minėta reguliavimo įduba (202) sudaryta su sukamuoju ratuku (203) viduje, minėto sukamojo ratuko (203) abiejų galų ašis yra sumontuota su sukamuoju blokeliu (204), minėtas sukamasis blokelis (204) yra įmontuotas viduje minėto griovelio, varžtas (205) yra įmontuotas minėtame vidiniame griovelyje, išorinis skersmuo minėto varžto (205) yra mažesnis už minėto kaiščio vidinį skersmenį, minėtas varžtas (205) yra sukabinamas su minėtu sukamuoju ratuku (203), minėto varžto (205) kairysis galas sumontuotas su jungties blokeliu (206), minėtas jungties blokelis (206) yra įtvirtintas minėtame griovelyje (301), varžtelis (311) yra tarp minėto griovelio (301) ir minėtos jungties blokelio (206).
2. Reguliuojamų akinių pora pagal 1 punktą, b e s i s k i r i a n t i tuo, kad minėto sukamojo ratuko (203) išorinė sienelė yra sureguliuojama įsriegimu, siekiant sustabdyti priešinimąsi.
3. Reguliuojamų akinių pora pagal 1 punktą, b e s i s k i r i a n t i tuo, kad minėtos kojelės elemento (201) kairiojo galo lankas susiaurėja žemyn, kad sudarytų poros sukimąsi (221), siekiant apriboti poslinkį už ausų.
4. Reguliuojamų akinių pora pagal 3 punktą, b e s i s k i r i a n t i tuo, kad minėtos kojelės elementas (201) apačioje susijęs su normaliu surietimu (221) nustatytu su nustatymo vieta (222) pritaikyta ausims.
5. Reguliuojamų akinių pora pagal 1 punktą, b e s i s k i r i a n t i tuo, kad minėto akinių rėmelio (1) centrinė padėtis yra nustatoma su nosies laikikliu (121), pritvirtintu ant nosies ir varžtelis (131) yra tarp minėto nosies laikiklio (121) ir minėto akinių rėmelio (1).
