[LT] Apvijų įtaisas verpimui, apimantis apvijų variklį (1), apvijų veleną (11), kuris yra sujungtas su apvijų variklio (1) galios velenu, apvijų ritę (3), atramą (2) naudojamą pritvirtinti apvijų ritę (3) ir sankabos įtaisą. Sukutis (31) įrengtas apvijų ritės (3) abiejų galų pakraštyje. Sukutis (31) judamai pritvirtintas prie atramos (2). Stačiakampio formos griovelis yra sukonstruotas apvijų ritės (3) centre. Sankabos įtaisas apima korpusą (4) su stačiakampiu skerspjūviu. Korpusas (4) yra sumontuotas stačiakampio plyšio griovelyje taip, kad apvijų ritė (3) gali suktis kartu su korpusu (4). Anga (40) sumontuota korpuso (4) viduryje. Stačiakampio formos stumdomasis lizdas (41) yra įrengtas korpuse (4). Lankstūs grioveliai (42), kurie yra horizontaliai simetriški, yra sumontuoti stačiakampio stumdomojo lizdo (41) vertikalioje simetrijos ašyje. Slankioji svirtis (5) slankiai įmontuota į lankstųjį griovelį (42). Slankioji svirtis (5) yra sujungta su prailginimo spyruokle (52), kuri yra įmontuota į lankstųjį griovelį (42). Slankioji svirtis (5) iškiša lankstųjį griovelį (42) ir tęsiasi į stačiakampio formos stumdomąjį lizdą (41). Slankioji plokštė (43), kuri yra lygiagreti su slankiąją svirtimi (51), yra sumontuota stačiakampio stumdomojo lizdo (41) dalyje. Traukiamosios pasvirusios svirtys (47) yra sumontuotos horizontaliai ir simetriškai ant galinio paviršiaus, kai slankioji plokštė(43) nukreipta į stumdomą svirtį (52). Griovelis (51), kuris sutampa su traukiama įstrižine svirtimi (47), yra sukonstruotas taip, kad slankioji svirtis (5) yra stačiakampio formos stumdomame lizde (41). Sraigtinis strypas (45) yra sumontuotas, kai stumdoma plokštė (43) yra simetrijos ašyje.
[EN] A winding device for spinning includes winding motor, winding spindle which is connected with the power shaft of winding motor, winding reel, the support used to bear the winding reel and the clutch device. The rectangular through-groove is set up at the center of winding reel. The clutch device includes the shell with a rectangular section. The through-hole is set up in the center of shell. The rectangular sliding chute is set up in the shell. The flexible grooves which are horizontally symmetrical are set up at the vertical axis of symmetry in the rectangular sliding chute. The sliding arm is slidingly installed in the flexible groove. The sliding plate which is parallel to the sliding arm is installed in the rectangular sliding chute. The thrusting oblique arms are set up horizontally and symmetrical1y on the end face where the sliding plate faces the sliding arm. The chute which matches with the thrusting oblique arm is set up where the sliding arm is in the rectangular sliding chute. The threaded rod is installed where the sliding plate is at the axis of symmetry.
[0001] Technikos sritis
[0002] Šis išradimas yra susijęs su apvijų įtaiso verpimui gamybos mašinų sritimi, ypač su tekstilės gaminimo apvijų įtaisu.
[0003] Technikos lygis
[0004] Šiuo metu žinomi apvijų įtaisai tekstilės gamybai. Viena iš įtaisų aprašyta Kinijos patento paraiškoje WO2016045197.
[0005] Apvijų mašina yra esminis tekstilės gaminio įtaisas. Kai sukimo rėmas gamina šilkinius verpalus, apvijų mašina reikalinga suvynioti šilkinius siūlus ant apvijų ritės, kad būtų galima panaudoti tolesnėje gamybos technologijoje, pavyzdžiui, verpimo mašinose.
[0006] Tačiau, kadangi apvijų mašinos apvijų ritė sukasi dideliu greičiu, apvijų ritei reikia pagrindinės jungties, kad atitiktų sukimosi ašį sukimosi metu, kai šilko siūlai turi tam tikrą įtampą. Apvijų ritė turėtų būti pakeista, kai ji pilnai apvyniota. Dažnai keičiant apvijų ritę gali lengvai atsirasti apvijų variklio gedimas. Gamyboje kartais reikalingos ritės su skirtingu apvijų kiekiu. Tada vienintelis reikalavimas yra atskirai eksploatuoti apvijų ritines su skirtingu apvijų kiekiu, dėl kurio sumažės efektyvumas.
[0007] Išradimo esmė
[0008] Šio išradimo tikslas - sukurti tekstilės apvijų įtaisą, kuris gali įveikti aukščiau išvardytus esamų technologijų trūkumus.
[0009] Apvijų įtaisas verpimui, apimantis apvijų variklį, apvijų veleną, kuris yra sujungtas su apvijų variklio galios velenu, apvijų ritę, atramą naudojamą pritvirtinti apvijų ritę ir sankabos įtaisą. Sukutis įrengtas apvijų ritės abiejų galų pakraštyje. Sukutis judamai pritvirtintas prie atramos. Stačiakampio formos griovelis yra sukonstruotas apvijų ritės centre. Sankabos įtaisas apima korpusą su stačiakampiu skerspjūviu. Korpusas yra sumontuotas stačiakampio plyšio griovelyje taip, kad apvijų ritė gali suktis kartu su korpusu. Anga sumontuota korpuso viduryje. Stačiakampio formos stumdomasis lizdas yra įrengtas korpuse. Lankstūs grioveliai, kurie yra horizontaliai simetriški, yra sumontuoti stačiakampio stumdomojo lizdo vertikalioje simetrijos ašyje. Slankioji svirtis slankiai įmontuota į lankstųjį griovelį. Slankioji svirtis yra sujungta su prailginimo spyruokle, kuri yra įmontuota į lankstųjį griovelį. Slankioji svirtis iškiša lankstųjį griovelį ir tęsiasi į stačiakampio formos stumdomąjį lizdą. Slankioji plokštė, kuri yra lygiagreti su slankiąja svirtimi, yra sumontuota stačiakampio stumdomojo lizdo dalyje. Traukiamosios pasvirusios svirtys yra sumontuotos horizontaliai ir simetriškai ant galinio paviršiaus, kai slankioji plokštė nukreipta į stumdomą svirtį. Griovelis, kuris sutampa su traukiama įstrižine svirtimi, yra sukonstruotas taip, kad slankioji svirtis yra stačiakampio formos stumdomame lizde. Sraigtinis strypas yra sumontuotas, kai stumdoma plokštė yra simetrijos ašyje. Sriegiuotas strypas prijungia sankabos variklį, sumontuotą korpuse. Išorinis žiedas yra sumontuotas ant apvijos veleno tam tikru intervalu. Apvyniojamasis dantis, kuris kabinasi su išoriniu pavarų žiedu, yra įrengtas ant galinio paviršiaus, kai slankioji svirtis yra atsiverianti per angą. Apsaugos elementas yra sumontuotas ant sankabos variklio (44) išorės. Apsaugos elementas apima dvi simetrines vibracijos slopinimo plokštes (443) ir garso sumažinimo dangtį (444), kuris yra sujungtas su vibracijos slopinimo plokštėmis (443).
[0010] Pageidautina, kad dvi vibracijos slopinimo plokštelės (443) yra sumontuotos atitinkamai sankabos variklio (44) kairėje ir dešinėje. Vibracijos slopinimo plokštės (443) yra tvirtai sujungtos su korpusu (4). Garso sumažinimo dangtis (444) yra sumontuotas ant sankabos variklio (44) išorės. Garso sumažinimo dangtis (444) yra tvirtai sujungtas su vibracijos slopinimo plokštėmis (443). Vibracijos slopinimo plokštės (443) yra naudojamos sumažinti sankabos variklio (44) vibraciją, kad būtų išvengta korpuso (4) sukrėtimo dėl pernelyg didelės sankabos variklio (44) vibracijos. Garso sumažinimo dangtis (444) naudojamas, kad sumažintų triukšmą, kurį sukelia sankabos variklis (44). Apsaugos elementas yra taip pat sumontuotas ant apvijos variklio (1) išorės.
[0011] Pageidautina, kad perėjimo angos (40) skersmuo yra didesnis nei išorinio krumpliaračio žiedo antgalio skersmuo, todėl korpusas (4) gali judėti ant apvijos veleno, kur yra išorinis žiedas.
[0012] Pageidautina, kad sankabos variklį (44) kontroliuoja jutiklis.
[0013] Pageidautina, kad traukiama pasvirusi svirtis sulygiuoja prie latako, o traukiamoji pasvirusi svirtis ir griovelis turi tą patį nuolydžio kampą.
[0014] Pageidautina, kad traukiama pasvirusi svirtis (47) sulygiuoja prie latako (51), o traukiamoji pasvirusi svirtis (47) ir griovelis (51) turi tą patį nuolydžio kampą.
[0015] Naudojant šį įrenginį vienu metu gali būti atliekama daugelio apvijų ričių apvijos. Gali būti atliekamos daugelio apvijų ritės su skirtingu apvijų kiekiu. Taigi, nereikia kelių įrenginių. Tai sumažina apvijos variklio sąnaudas ir išjungimą. Gali pailgėti apvijos variklio eksploatavimo laikas.
[0016] Pridėtų brėžinių aprašymai

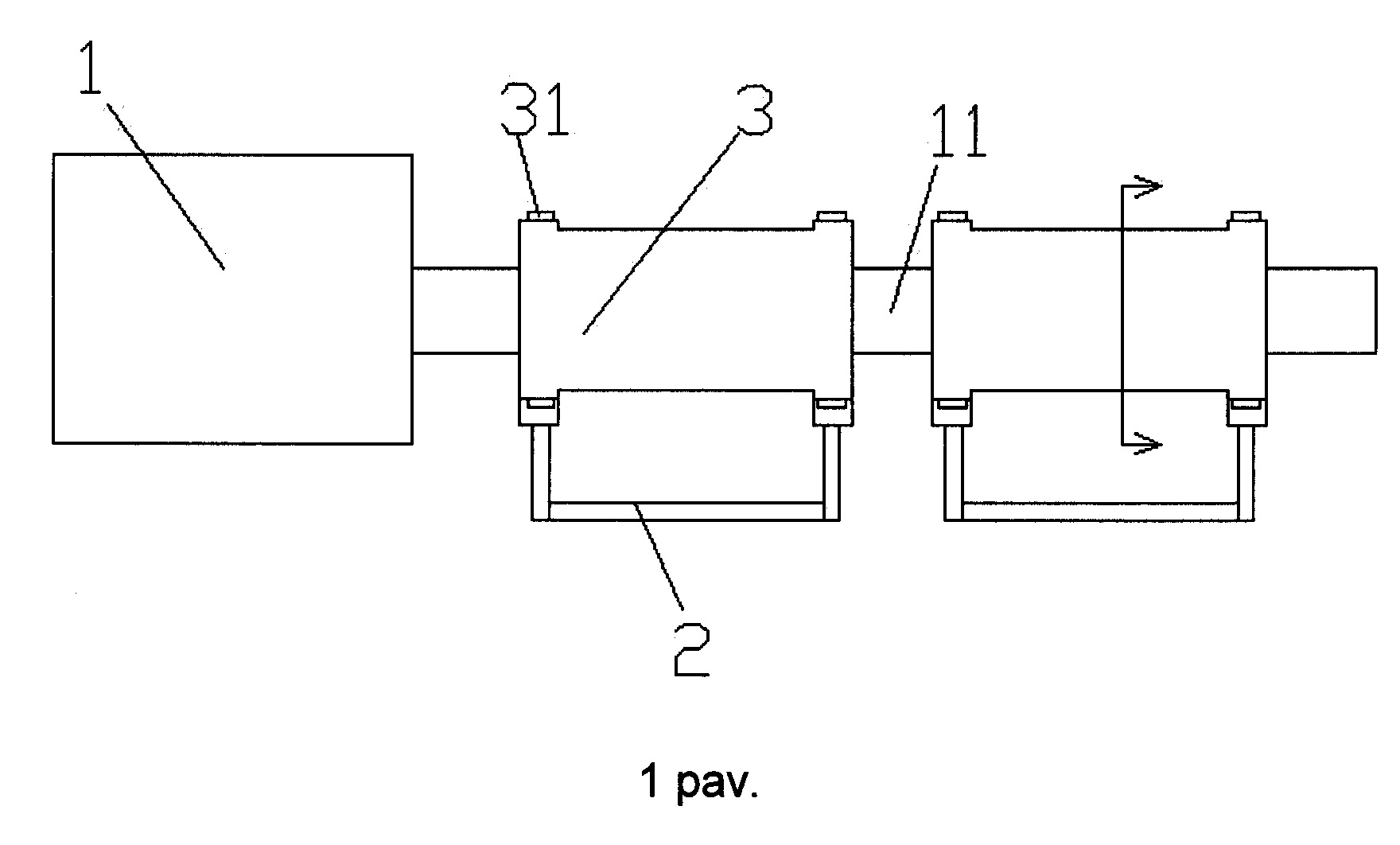

[0017] 1 pav. parodyta šio išradimo bendra konstrukcijos schema

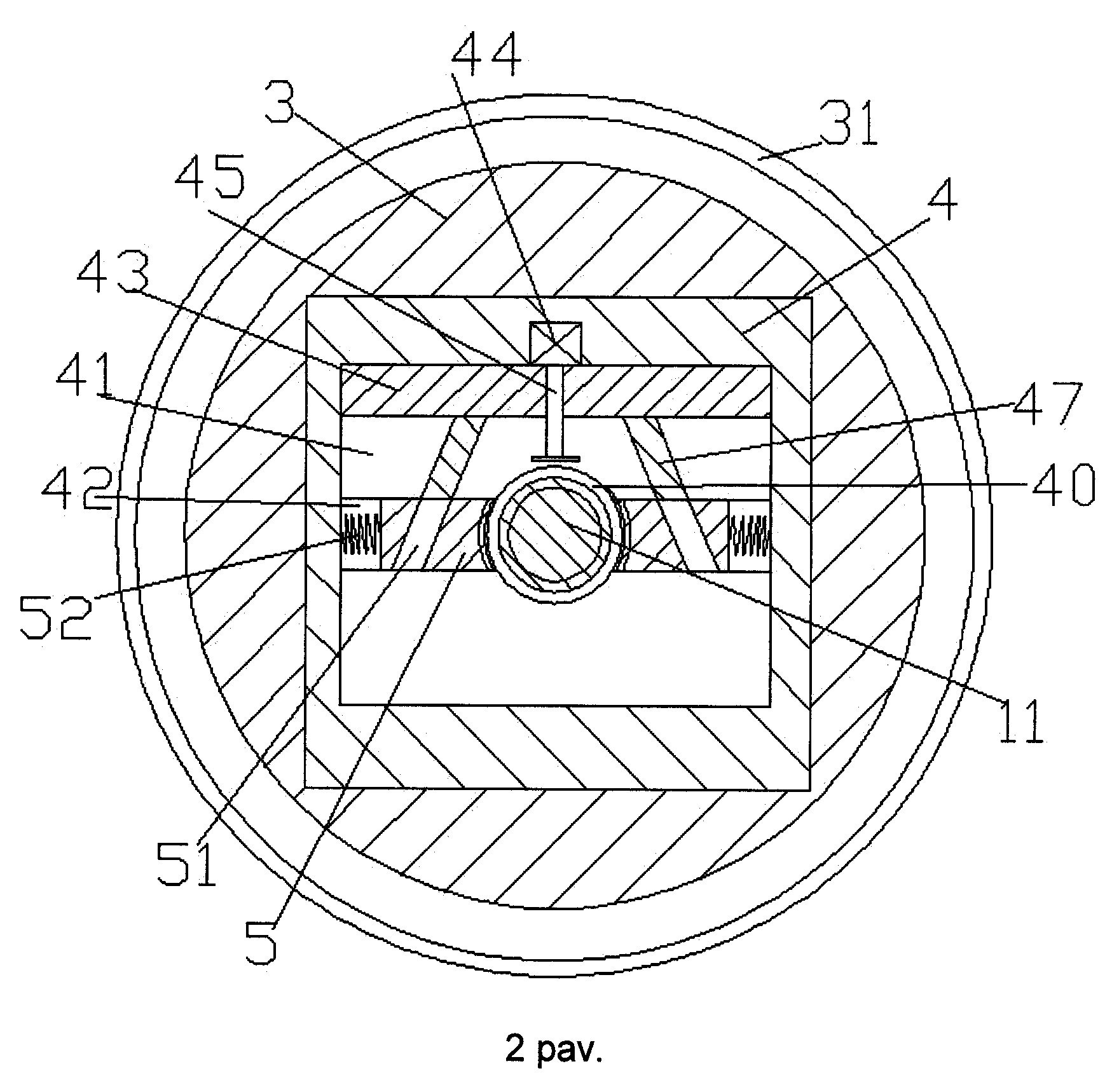

[0018] 2 pav. parodytas vaizdas pasukus rodyklės kryptimi

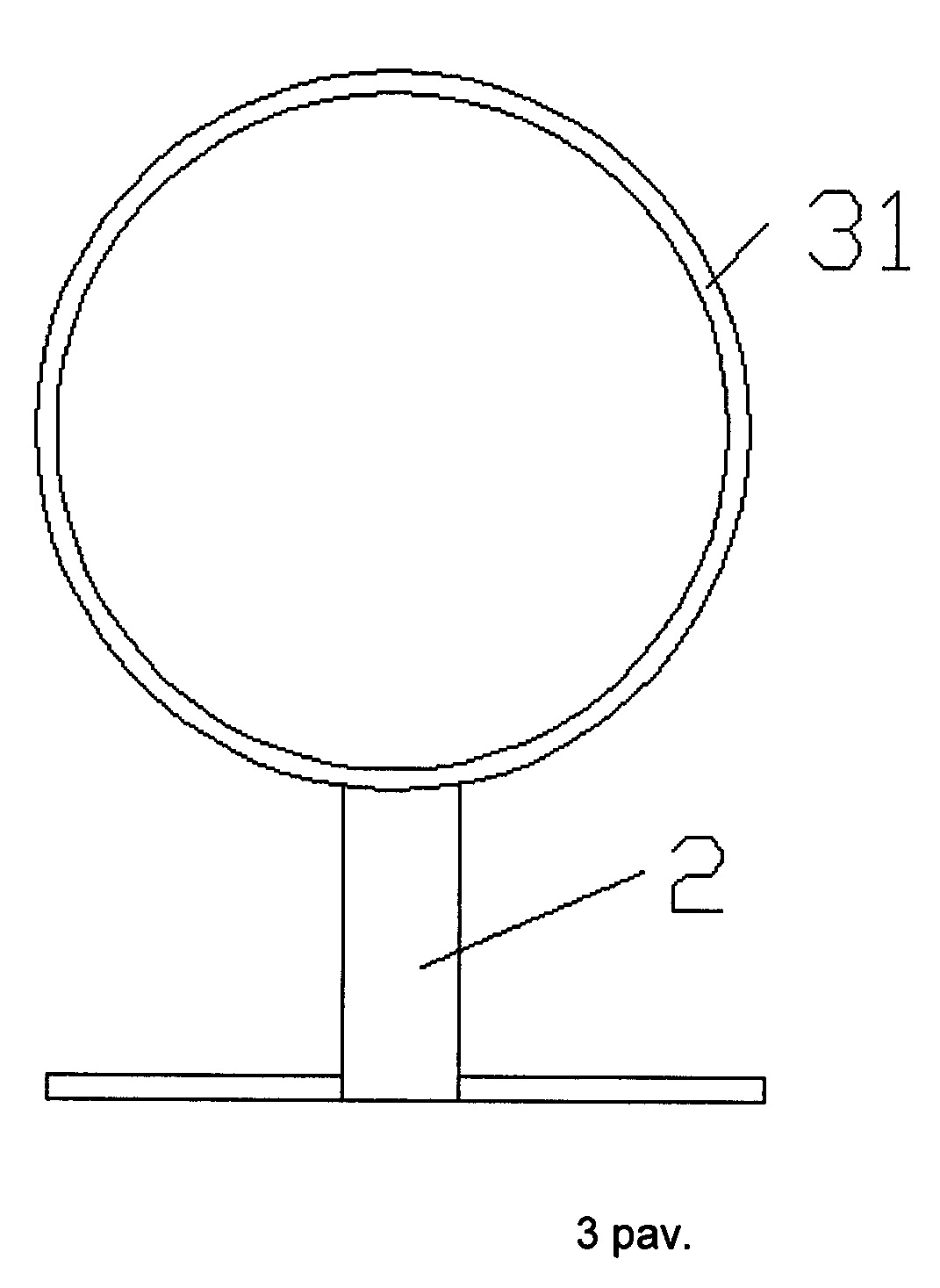

[0019] 3 pav. parodytas vaizdas iš kairės.

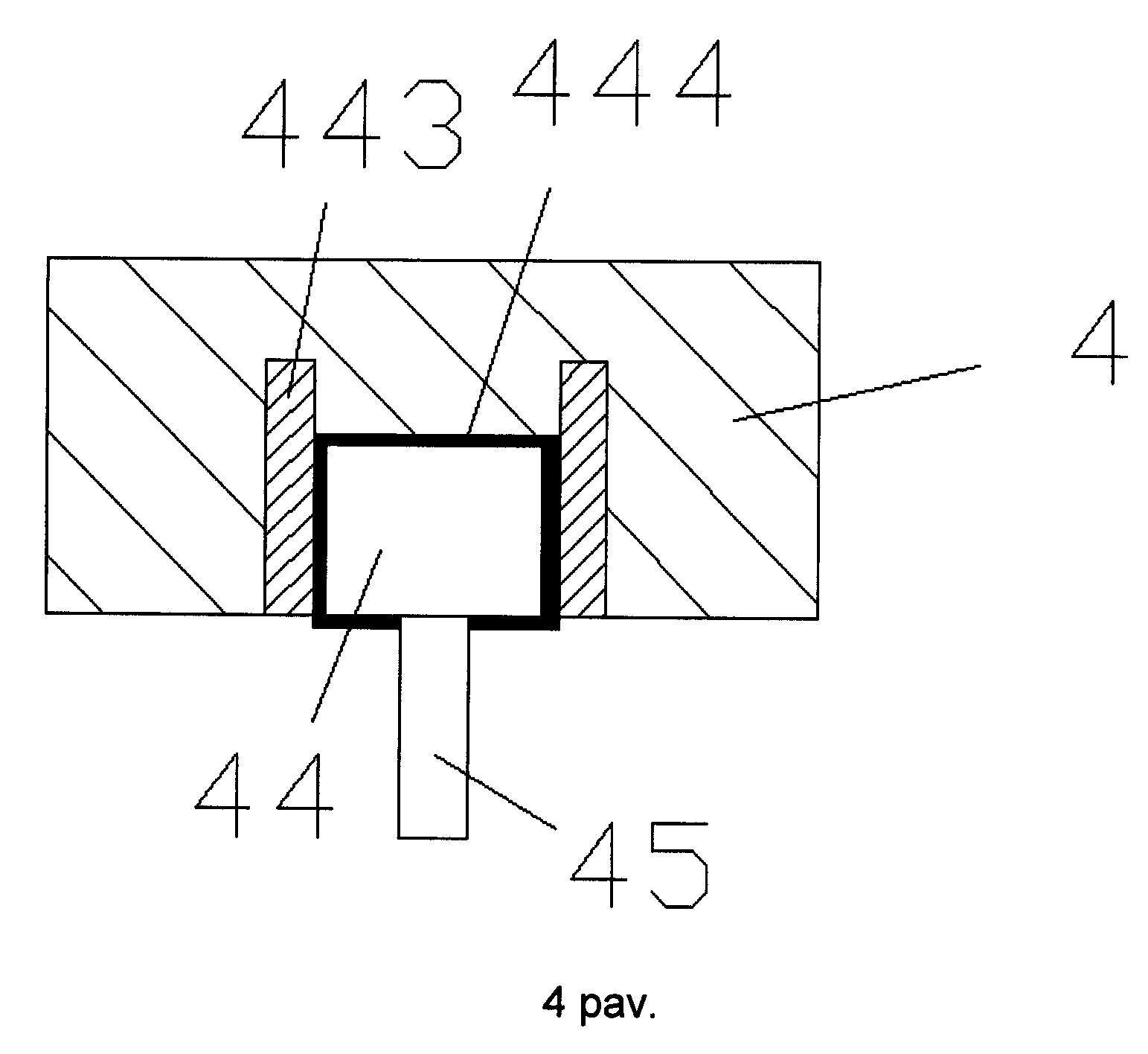

[0020] 4 pav. sankabos variklio išorinė konstrukcinė schema
[0021] Detalus įgyvendinimas būdas
[0022] Šis išradimas yra detaliai aprašytas, remiantis 1 pav. - 4 pav. Apvijų įtaisas tekstilės gamybai, apimantis apvijų variklį (1), apvijų veleną (11), kuris yra sujungtas su apvijų variklio (1) galios velenu, apvijų ritę (3), atramą (2) naudojami pritvirtinti apvijų ritę (3) ir sankabos įtaisą. Sukutis (31) įrengtas apvijų ritės (3) abiejų galų pakraštyje. Sukutis (31) judamai pritvirtintas prie atramos (2). Stačiakampio formos griovelis yra sukonstruotas apvijų ritės (3) centre. Sankabos įtaisas apima korpusą (4) su stačiakampiu skerspjūviu. Korpusas (4) yra sumontuotas stačiakampio plyšio griovelyje taip, kad apvijų ritė (3) gali suktis kartu su korpusu (4). Anga (40) sumontuota korpuso (4) viduryje. Stačiakampio formos stumdomasis lizdas (41) yra įrengtas korpuse (4). Lankstūs grioveliai (42), kurie yra horizontaliai simetriški, yra sumontuoti stačiakampio stumdomojo lizdo (41) vertikalioje simetrijos ašyje. Slankioji svirtis (5) slankiai įmontuota į lankstųjį griovelį (42). Slankioji svirtis (5) yra sujungta su prailginimo spyruokle (52), kuri yra įmontuota į lankstųjį griovelį (42). Slankioji svirtis (5) iškiša lankstųjį griovelį (42) ir tęsiasi į stačiakampio formos stumdomąjį lizdą (41). Slankioji plokštė (43), kuri yra lygiagreti su slankiąją svirtimi (51), yra sumontuota stačiakampio stumdomojo lizdo (41) dalyje. Traukiamosios pasvirusios svirtys (47) yra sumontuotos horizontaliai ir simetriškai ant galinio paviršiaus, kai slankioji plokštė (43) nukreipta į stumdomą svirtį (52). Griovelis (51), kuris sutampa su traukiama įstrižine svirtimi (47), yra sukonstruotas taip, kad slankioji svirtis (5) yra stačiakampio formos stumdomame lizde (41). Sraigtinis strypas (45) yra sumontuotas, kai stumdoma plokštė (43) yra simetrijos ašyje. Sriegiuotas strypas (45) prijungia sankabos variklį (44), sumontuotą korpuse (4). Išorinis žiedas yra sumontuotas ant apvijos veleno (11) tam tikru intervalu. Apvyniojamasis dantis, kuris kabinasi su išoriniu pavarų žiedu, yra įrengtas ant galinio paviršiaus, kai slankioji svirtis (5) yra atsiverianti per angą (40). Apsaugos elementas yra sumontuotas ant sankabos variklio (44) išorės. Apsaugos elementas apima dvi simetrines vibracijos slopinimo plokštes (443) ir garso sumažinimo dangtį (444), kuris yra sujungtas su vibracijos slopinimo plokštėmis (443).
[0023] Teigiamas efektas, dvi vibracijos slopinimo plokštelės (443) yra sumontuotos atitinkamai sankabos variklio (44) kairėje ir dešinėje. Vibracijos slopinimo plokštės (443) yra tvirtai sujungtos su korpusu (4). Garso sumažinimo dangtis (444) yra sumontuotas ant sankabos variklio (44) išorės. Garso sumažinimo dangtis (444) yra tvirtai sujungtas su vibracijos slopinimo plokštėmis (443). Vibracijos slopinimo plokštės (443) yra naudojamos sumažinti sankabos variklio (44) vibraciją, kad būtų išvengta korpuso (4) sukrėtimo dėl pernelyg didelės sankabos variklio (44) vibracijos. Garso sumažinimo dangtis (444) naudojamas, kad sumažintų triukšmą, kurį sukelia sankabos variklis (44). Apsaugos elementas yra taip pat sumontuotas ant apvijos variklio (1) išorės.
[0024] Teigiamas efektas, kad perėjimo angos (40) skersmuo yra didesnis nei išorinio krumpliaračio žiedo antgalio skersmuo, todėl korpusas (4) gali judėti ant apvijos veleno, kur yra išorinis žiedas.
[0025] Teigiamas efektas, kad sankabos variklį (44) kontroliuoja jutiklis.
[0026] Teigiamas efektas, kad traukiama pasvirusi svirtis (47) sulygiuoja prie latako (51), o traukiamoji pasvirusi svirtis (47) ir griovelis (51) turi tą patį nuolydžio kampą.
[0027] Išorinis pavaros žiedas tam tikrame intervale nustatomas ant apvijos veleno, o sankabos įtaisą galima pakartotinai naudoti. Kai korpusas juda prie išorinio pavarų žiedo, jutiklis naudojamas valdyti sankabos variklį, kad važiuotų stačiakampiu slankiojančiojo plokštės judesiu į išorinį žiedą. Sraigtinis įstrižainės elementas įkišamas į valytuvą, o stumdomoji svirtis stumiama prie apvijos veleno, kad dantų tinklelis būtų sujungtas su išoriniu žiedu. Vėliau, apvijų ritė apima korpusą. Po to, kai apvijų velenas sukasi, jis gali varyti daugelio apvijų rites, kad jos suktųsi kartu. Taigi, apvijų velenas gali varyti daugelio apvijų ritės pasukti ir vynioti. Jei viena ar daugiau apvijų ritės yra visiškai užvyniotos, jutiklis gali būti naudojamas valdyti atitinkamą sankabos variklį, kad varytų stačiakampio slankiojančiojo plokšteles, kad būtų galima nuvažiuoti nuo apvijos veleno. Jei viena arba daugiau svirčių pakels slankiojančią rankenėlę nuo apvijos veleno. Galiausiai, dengiantis dantis gali atsiriboti nuo sujungimo su išoriniu žiedu. Apvijos ritė nebus tvirtinama prie apvijos veleno, kad pasuktų po guolio guoliu. Po to, kai suvyniota ritės pilna apvija, apvijos variklis gali būti sustabdytas ir vyniojimo ritės gali būti nuimtos po vieną. Naudojant šį įrenginį vienu metu gali būti atliekama daugelio apvijų ričių apvijos. Taip pat gali būti atliekamos daugelio apvijų ritės su skirtingu apvijų kiekiu. Taigi, nereikia kelių įrenginių. Tai sumažina apvijos variklio sąnaudas. Taigi, gali pailgėti apvijos variklio eksploatavimo laikas.
[0028] Remiantis šiuo išradimu šios srities techniniai specialistai gali atlikti įvairius pakeitimus pagal darbo režimą šio išradimo apimtyje.
1. Apvijų įtaisas verpimui, apimantis variklį, veleną, b e s i s k i r i a n t i s tuo, kad apvijų variklis (1), apvijų velenas (11), kuris yra sujungtas su apvijų variklio (1) galios velenu, apvijų ritė (3), atrama (2) naudojami pritvirtinti apvijų ritę (3) ir sankabos įtaisą; sukutis (31) įrengtas apvijų ritės (3) abiejų galų pakraštyje; sukutis (31) judamai pritvirtintas prie atramos (2); stačiakampio formos griovelis yra sukonstruotas apvijų ritės (3) centre; sankabos įtaisas apima korpusą (4) su stačiakampiu skerspjūviu; korpusas (4) yra sumontuotas stačiakampio plyšio griovelyje taip, kad apvijų ritė (3) gali suktis kartu su korpusu (4); anga (40) sumontuota korpuso (4) viduryje; stačiakampio formos stumdomasis lizdas (41) yra įrengtas korpuse (4); lankstūs grioveliai (42), kurie yra horizontaliai simetriški, yra sumontuoti stačiakampio stumdomojo lizdo (41) vertikalioje simetrijos ašyje; slankioji svirtis (5) slankiai įmontuota į lankstųjį griovelį (42); slankioji svirtis (5) yra sujungta su prailginimo spyruokle (52), kuri yra įmontuota į lankstųjį griovelį (42); slankioji svirtis (5) iškiša lankstųjį griovelį (42) ir tęsiasi į stačiakampio formos stumdomąjį lizdą (41); slankioji plokštė (43), kuri yra lygiagreti su slankiąją svirtimi (51), yra sumontuota stačiakampio stumdomojo lizdo (41) dalyje; traukiamosios pasvirusios svirtys (47) yra sumontuotos horizontaliai ir simetriškai ant galinio paviršiaus, kai slankioji plokštė (43) nukreipta į stumdomą svirtį (52); griovelis (51), kuris sutampa su traukiama įstrižine svirtimi (47), yra sukonstruotas taip, kad slankioji svirtis (5) yra stačiakampio formos stumdomame lizde (41); sraigtinis strypas (45) yra sumontuotas, kai stumdoma plokštė (43) yra simetrijos ašyje; sriegiuotas strypas (45) prijungia sankabos variklį (44), sumontuotą korpuse (4); išorinis žiedas yra sumontuotas ant apvijos veleno (11) tam tikru intervalu; apvyniojamasis dantis, kuris kabinasi su išoriniu pavarų žiedu, yra įrengtas ant galinio paviršiaus, kai slankioji svirtis (5) yra atsiverianti per angą (40); apsaugos elementas yra sumontuotas ant sankabos variklio (44) išorės; apsaugos elementas apima dvi simetrines vibracijos slopinimo plokštes (443) ir garso sumažinimo dangtį (444), kuris yra sujungtas su vibracijos slopinimo plokštėmis (443).
2. Apvijų įtaisas verpimui pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad dvi vibracijos slopinimo plokštelės (443) yra sumontuotos atitinkamai sankabos variklio (44) kairėje ir dešinėje; vibracijos slopinimo plokštės (443) yra tvirtai sujungtos su korpusu (4); garso sumažinimo dangtis (444) yra sumontuotas ant sankabos variklio (44) išorės; garso sumažinimo dangtis (444) yra tvirtai sujungtas su vibracijos slopinimo plokštėmis (443); vibracijos slopinimo plokštės (443) yra naudojamos sumažinti sankabos variklio (44) vibraciją, kad būtų išvengta korpuso (4) sukrėtimo dėl pernelyg didelės sankabos variklio (44) vibracijos; garso sumažinimo dangtis (444) naudojamas, kad sumažintų triukšmą, kurį sukelia sankabos variklis (44); apsaugos elementas yra taip pat sumontuotas ant apvijos variklio (1) išorės.
3. Apvijų įtaisas verpimui pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad perėjimo angos (40) skersmuo yra didesnis nei išorinio krumpliaračio žiedo antgalio skersmuo, todėl korpusas (4) gali judėti ant apvijos veleno, kur yra išorinis žiedas.
4. Apvijų įtaisas verpimui pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad sankabos variklį (44) kontroliuoja jutiklis.
5. Apvijų įtaisas verpimui pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad traukiama pasvirusi svirtis (47) sulygiuoja prie latako (51), o traukiamoji pasvirusi svirtis (47) ir griovelis (51) turi tą patį nuolydžio kampą.
