[LT] Išradimas priskirtinas hidrotechnikos statybai ir gali būti pritaikytas jūrų ir upių prieplaukoms, pirsams, molams rekonstruoti, siekiant pagilinti akvatorijos dugną, išsaugant esamą prieplaukos krantinės kordono liniją.@Prieš gilinant uosto akvatorijos dugną, prieplaukos krantinės senosios sienelės (1) pagrindas sustiprinamas, įrengiant papildomą atramos įrenginį (3). Atramos įrenginys (3) yra sudarytas iš daugybės sukaltų iki projektinio dugno lygio (4) elementų (5). Kiekvieną elementą (5) sudaro įlaidas (7) ir metalinis jungiamasis profilis (8), pritvirtintas kampu , kuris sudaro 90 - 135o, prie įlaido (7) šoninio paviršiaus viršutinės dalies.@Įleisto į dugno gruntą elemento (5) metalinis profilis (8) yra jungiamasis elementas tarp krantinės senosios sienelės (1) ir naujojo įrenginio (3). Apkrovos, veikiančios tokiu būdu rekonstruotą prieplaukos krantinę, perduodamos nuo senosios sienelės (1) per jungiamuosius metalinius profilius (8) naujajam įrenginiui (3). Tokiu būdu, visas įrenginys - senoji sienelė (1) ir naujasis įrenginys (3) - veikia kaip vientisas elementas.
[EN] The invention relates to a hydraulic engineering and may be addapted to use in a wharf of sea and rivers, to remote piers, jetties. Objects of the present invention are to deepen a ground of a water area and to maintain a line of the guay. A support of the quaywall (1) is reinforced by arranging additional supporting device (3) before deeping the water area of a port. The supporting device (3) consists of a plurality of elements (5) driven to a projected ground level (4). The each element (5) consists of a tongue (7) and a metallic connective profile (8) fixed to an upper part of a side surface of the tongue (7) at an angle 90-135o. The metallic profile (8) of the elements (5) driven into ground is as connective element between the old quaywall (1) and the novel device (3). Loads acting on the renovated quay by this manner are transmited from the old quaywall (1) to the novel device (3) through the connective metallic profiles (8). Thus, all device - the old quaywall (1) and the novel device (3) - works as integral element.
[0001] Išradimas priskirtinas hidrotechnikos statybai ir gali būti pritaikytas jūrų ir upių prieplaukoms, pirsams, molams rekonstruoti, siekiant pagilinti akvatorijos dugną, išsaugant esamą prieplaukos kordono liniją.
[0002] Prieš gilinant uosto dugną, reikia sustiprinti jūrų ir upių prieplaukų įrenginių pagrindus. Yra žinomi įvairūs būdai tai padaryti. Štai, pavyzdžiui, SU 1613522 patente aprašytas įrenginys, skirtas prieplaukos krantinei rekonstruoti. Šis įrenginys yra sumontuotas ant stumdomos išilgai krantinės bėginės platformos ir turi nuleidžiamą gręžtuvą, tuščiavidurį strypą su darbiniu elementu, stūmoklį su prispaudimo ir pakėlimo mechanizmu, sutvirtinančio skiedinio paruošimo ir padavimo į gruntą sistemas. Dugnas ties rekonstruojamos prieplaukos krantinės pagrindu pragręžiamas daugybėje vietų ir gauti kanalai užpildomi sutvirtinančiu skiediniu.
[0003] Prieplaukos krantinei rekonstruoti tokiu būdu reikalingas brangus įrenginys ir sudėtinga technologija.
[0004] Šiame išradime pateiktas būdas ir įrenginys, leidžiantis minimaliomis techninėmis ir darbo sąnaudomis rekonstruoti jau esamą prieplaukos konstrukciją, t.y. sustiprinti jos pagrindą, nekeičiant kordono linijos, o tuo pačiu ir visų, susijusių su normaliu uosto darbu, įrenginių išsidėstymo, siekiant po to pagilinti uosto akvatorijos dugną.
[0005] Senajai prieplaukos krantinei rekonstruoti pasiūlytas atramos įrenginys, susidedantis iš atskirų, įleistų į dugno gruntą iki projektinio dugno lygio, elementų. Kiekvieną elementą sudaro įlaidas ir metalinis jungiamasis profilis. Apkrovos nuo senosios sienelės per šį metalinį jungiamąjį profilį perduodamos įleistiems į dugno gruntą papildomiems elementams. Visas įrenginys - senoji sienelė ir naujasis įrenginys - veikia kaip vientisas elementas.

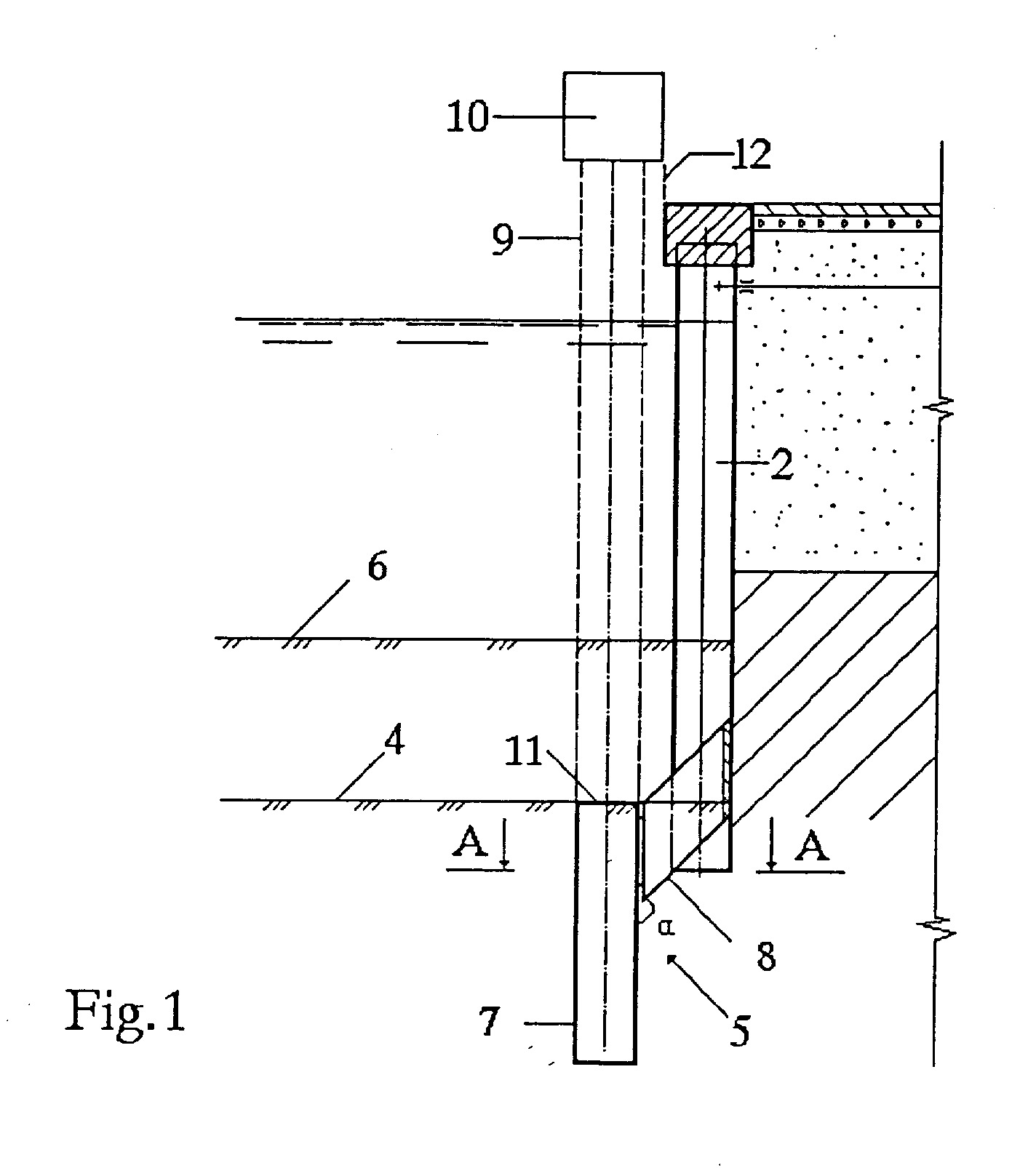

[0006] Fig. 1 yra įrenginio vaizdas iš šono kartu su senąja krantinės sienele;

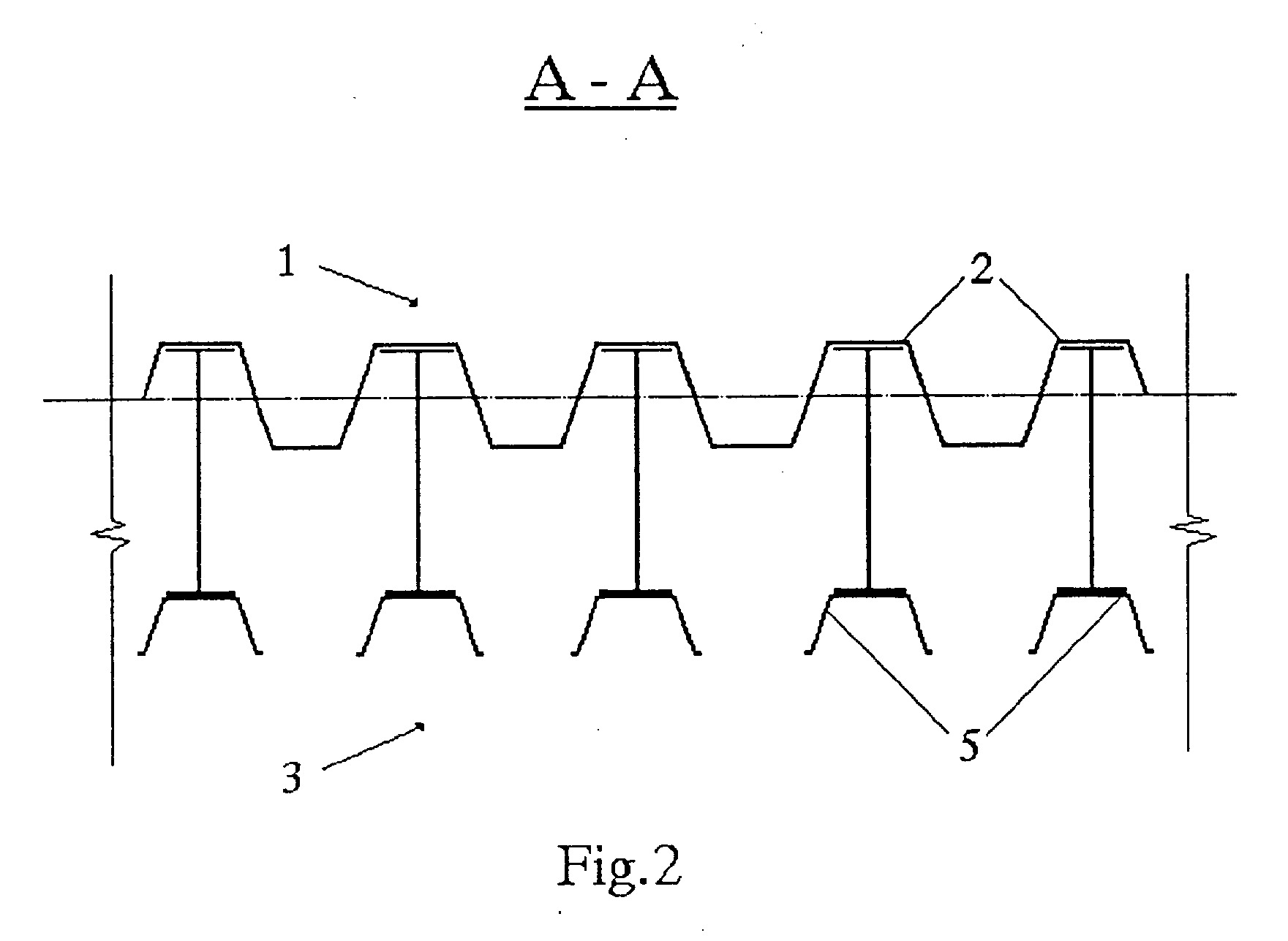

[0007] Fig.l ir 2 schematiškai pavaizduotas prieplaukos krantinės įrenginys, susidedantis iš senosios sienelės 1, sudarytos iš suvirintų tarpusavyje įlaidų 2, ir naujojo papildomo atramos įrenginio 3, sudaryto iš atskirų, įleistų į dugno gruntą iki projektinio gilinamo dugno lygio 4, elementų 5. Pozicija 6 pažymėtas pradinis dugno lygis.
[0008] Elementai 5, susidedantys iš tam tikro ilgio įlaidų 7 ir I formos metalinių profilių 8, yra pagaminti stende. Metalinio I formos profilio 8 vienas galas yra bet kokiu tinkamu būdu pritvirtintas prie įlaido 7 šoninio paviršiaus viršutinės dalies, pavyzdžiui, privirintas, prisuktas veržlėmis, prikniedytas ar pan. Specialaus nuimamo įtaiso 9 ir poliakalės 10 pagalba elementai 5 nuo senosios prieplaukos krantinės tam tikru žingsniu (per vieną įlaidą 2) sukalami j prieplaukos dugną iki projektinio dugno lygio 4 per atstumą nuo senosios sienelės 1, kuris atitinka jungiamojo metalinio I formos profilio 8 ilgį. Tam, kad elementas 5 lengviau slystu senosios sienelės 1 įlaido 2 paviršiumi, I formos metalinis profilis 8 yra pritvirtintas prie įlaido 7 šoninio paviršiaus kampu a, kuris sudaro 90-135°. Tuo pat metu senoji sienelė 1 veikia kaip kreipiančioji, kuria slysta kalamo į dugno gruntą elemento 5 metalinis I formos profilis 8. Įleidus vieną elementą 5, užraktas 11 atrakinamas, įrenginys 9 nuimamas ir naudojamas kitą elementą 5 įkalti. Taip sukalama visa elementų 5 eilė, sudaranti naująjį atramos įrenginį 3. Tik sustiprinus tokiu būdu krantinės pagrindą, galima gilinti prieplaukos dugną.
[0009] Įleisto į dugno gruntą elemento 5 metalinis I formos profilis 8 yra jungiamasis elementas tarp krantinės senosios sienelės 1 ir naujojo atramos įrenginio 3. Apkrovos, veikiančios tokiu būdu rekonstruotą prieplaukos krantinę, perduodamos nuo senosios sienelės 1 per jungiamuosius I formos metalinius profilius 8 naujajam įrenginiui 3, sudarytam iš įleistų į dugno gruntą elementų 5. Tokiu būdu, visas įrenginys - senoji sienelė 1 ir naujasis atramos įrenginys 3 - veikia kaip vientisas elementas.
[0010] Dar kitas šio prieplaukos krantinės rekonstravimo būdo privalumas yra tai, kad, rekonstravus tokiu būdu senąją prieplaukos krantinės sienelę 1, išlieka nepakitusi krantinės kordono linija 12, t.y. nereikalingi jokie pertvarkymai, susiję su prieplaukos krantinės įrengimų ir komunikacijų funkcionalumu.
[0011] Šiame išradime aprašytas konkretus metalinis I formos jungiamasis profilis 8, kurio atramos su sienele 1 galo konfigūracija yra priderinta prie rombo pavidalo įlaido 2 atraminio paviršiaus skerspjūvio formos. Tačiau šios srities specialistui yra aišku, kad, tuo atveju, jei senoji sienelė 1 yra sudaryta, pavyzdžiui, iš įlaidų 2, turinčių pusžiedžio ar kitokio skerspjūvio atramos paviršių, gali būti panaudoti ir atitinkamą atramos galo formą turintys jungiamieji profiliai 8.
1. Prieplaukos krantinės rekonstravimo būdas, apimantis papildomą krantinės pagrindo sutvirtinimą, besiskiriantis tuo, kad įleidžia daugybę elementų (5), susidedančių iš įlaido (7) ir jungiamojo profilio (8), išilgai senosios atramos sienelės (1) jlaidų (2), kurie veikia kaip kreipiančiosios, į dugno gruntą ties rekonstruojamos krantinės pagrindu ir sukala juos iki projektinio dugno lygio (4) per atstumą nuo senosios sienelės (1), kuris atitinka elemento (5) jungiamojo metalinio profilio (8) ilgi.
2. Prieplaukos krantinės rekonstravimo įrenginys, susidedantis iš sienelės, suformuotos iš daugybės peistų į dugno gruntą įlaidų, ir prieplaukos krantinės pagrindą sutvirtinančio įrenginio, besiskiriantis tuo, kad krantinės pagrindą sutvirtinantis įrenginys (3) yra sudarytas iš daugybės įleistų į dugno gruntą ties rekonstruojamos krantinės pagrindu elementų (5), kiekvienas įrenginio elementas (5) susideda iš įlaido (7) ir pritvirtinto prie pastarojo šoninio paviršiaus viršutinės dalies kampu a, kuris sudaro 90-135°, jungiamojo metalinio profilio (8), kurio atramos su sienele (1) galo konfigūracija atitinka įlaido (2) atramos paviršiaus skerspjūvio formą, per kurį apkrovos, veikiančios senąją sienelę (1), perduodamos naujajam įrenginiui (3).
