[LT] Pasiūlymas yra iš jonizuojančiosios spinduliuotės matavimų srities ir gali būti naudojamas spinduliuotės srauto, pėdsako ir įtėkio (suminės dozės) parametrų matavimams, sinchroniškai kontroliuojant antrinių (ir tretinių) krūvininkų porų dreifo srovės sandų ir spinduliuote indukuotos liuminescencijos intensyvumo kitimus, siekiant įvertinti spinduliuotės spektrą, stabdymo ilgį ir spinduliuotės pluoštelio skerspjūvio parametrus, ir yra tinkamas jonizuojančiųjų spinduliuočių poveikių kontrolei tiek apšvitos metu, tiek po apšvitų. Pasiūlyti penkių konstrukcijų juosteliniai detektoriai, formuojami plačiatarpių puslaidininkių pusiau-izoliuojančių medžiagų mezastruktūrų pagrindu, sudarant ominius/blokuojančius bei Šotkio kontaktus, p-n sandūras, ir šviesolaidinių zondų liniuotes, sinchroniškai matuojant optinio ir elektrinio atsako signalus. Aprašyti jonizuojančiųjų spinduliuočių detektavimo būdai, matavimų režimų esminiai bruožai ir paskirtis, pasitelkiant pasiūlytų konstrukcijų detektorius.
[EN] This invention relates to a method and equipment for the measurements of high cumulative doses collected under ionizing irradiations by gamma rays, leptons and hadrons. Five modifications of radiation sensors, based on a simultaneous recording of the optical and electrical signals, generated by electric current, determined by a drift of the secondary as well as the 3-rd generation electron-hole pairs, and luminescence, due to radiative recombination of the excess carrier pairs, within sensor active layers have been proposed. The proposed sensors are made as the structures of homogenous as well as the layered semi-insulating wide band-gap semiconductor materials containing both the electrical (ohmic/blocking, Schottky and junction type) and fiber-optical probes. The methods for synchronous measurement of optical and electrical signals, the measurement regimes and procedures for processing of signals as well as the measurement data are proposed in order to measure the radiation flux, to estimate the collected fluence (dose) and to track the paths of particle/radiation beams during and after irradiations. The methods and regimes of scanning of the radiation distribution within particle beams, of the stopping ranges and of particle paths for the estimation of the spectral parameters of incident radiations are proposed, which can be implemented by using the invented detectors.
[0001] Pasiūlymas yra iš jonizuojančiosios spinduliuotės aptikimo ir matavimo sričių, ir gali būti naudojamas surinktosios dozės/įtėkio matavimams po aukštųjų energijų spinduliuočių apšvitos, lokalios kumuliacinės dozės įvertinimui, mišrių ir hadronų spinduliuotės šaltinių identifikavimui ir jų lokalizavimui.
[0002] Detektoriaus analogas yra puslaidininkinis darinys, susidedantis iš plokštelės pavidalo p – laidumo puslaidininkinio padėklo, ant kurio pirmojo paviršiaus suformuotas dielektriko sluoksnis, kuriame suformuota kiaurymė iki padėklo pirmojo paviršiaus – optinis langas, kuriame padėklo pirmajame paviršiuje suformuotas metalo sluoksnis – Šotkio sandūra, kurios perimetru ant metalo sluoksnio suformuotas metalo ominis kontaktas su pirmuoju išvadu, padėkle po metalo sluoksniu optinio lango perimetru suformuotas n+ – laidumo žiedas, o padėklo antrajame paviršiuje suformuotas ominis kontaktas su antruoju išvadu (US Patent, No 4533933A, Aug. 6, 1985, Fig. 1).
[0003] Detektoriaus analogo trūkumas yra tai, kad dėl apšvitos pluoštelio išplitimo padėklo paviršiuje yra nepakankama detektoriaus erdvinė skiriamoji geba. Kitas trūkumas yra tai, kad nėra galimybės registruoti detektoriuje sužadinto optinio atsako. Dar vienas trūkumas yra tai, kad Šotkio sandūra labai apriboja detektoriaus aktyviosios srities medžiagų pasirinkimą. Taip pat trūkumas yra tai, kad Šotkio sandūros tamsinė srovė yra santykinai didelė, ir todėl yra santykinai maža pramušimo įtampa. Dar kitas trūkumas yra tai, kad Šotkio sandūra yra jautri foninei spinduliuotei, pavyzdžiui, optinio spektro šviesai.
[0004] Detektoriaus analogo trūkumams pašalinti, puslaidininkinis darinys padarytas kitaip, o būtent, pločio x, aukščio y ir ilgio z plokštelės pavidalo padėklas, čia x, y ir z – Dekarto sistemos koordinatės, padarytas iš dielektriko, ant kurio pirmosios plokštumos paviršiaus suformuotas buferinis kristalines gardeles suderinantis sluoksnis, ant kurio paviršiaus, statmenai padėklo plokštumai, suformuotas a pločio, H aukščio ir l ilgio stačiakampio pavidalo labai silpnai donorinėmis priemaišomis Nd ≤ 1014 cm–3 legiruotas n–– laidumo, arba homogeninis pusiau-izoliuojantis plačiatarpis binarinis puslaidininkis, kurio draustinių energijų tarpas ∆Ɛg > 5 eV, ir todėl užtikrina nejautrą saulės spektro šviesai, mezadarinys, kuris padarytas, pavyzdžiui, juostelės pavidalo, kai l > a, o l*a plokštuma orientuota statmenai mezadarinio kristalo poliarizacijos c ašiai. Mezadarinio viršutinis laisvasis paviršius, lygiagretus padėklo pirmosios plokštumos paviršiui, yra detektoriaus optinis langas. Mezadarinio juostelės pirmojo ir antrojo šoninių paviršių plotai Sš (1; 2) = l∙H yra padengti metalo sluoksniais, sudarančiais su mezadarinio kristalu du atitinkamus Šotkio kontaktus – pirmąjį ir antrąjį su atitinkamais išvadais – pirmuoju ir antruoju. Pirmasis šoninis paviršius Sš 1 padengtas metalo sluoksniu visiškai – nuo buferinio sluoksnio iki aukščio H1 = H, o antrasis šoninis paviršius Sš 2 padengtas metalo sluoksniu dalinai – nuo buferinio sluoksnio iki aukščio H2 < H. Prie mezadarinio juostelės galų atitinkamų galinių paviršių Sg (1; 2) = a∙H statmenai yra sumontuotos vienmodžių šviesolaidžių atitinkamos grupės M(1; 2)(1–N) po N = 1; 2; 3;... šviesolaidžių – pirmoji grupė M1(1–N) ir antroji grupė M2(1–N). Atitinkamos grupės M(1; 2)(1–N) šviesolaidžiai išdėstyti išilgai atitinkamo paviršiaus Sg (1; 2) įstrižainės, kai šios įstrižainės nėra lygiagrečios.
[0005] Antrame detektoriaus konstrukcijos variante, kitaip negu pirmajame variante, mezadarinio juostelės viršutiniame paviršiuje, lygiagrečiame padėklo pirmajam paviršiui, per visą juostelės ilgį l padarytas V– formos griovelis, kurio plotis d ≈ a, o gylis h < H. V– griovelio trikampio viršūnė yra padaryta atstumu a1 nuo juostelės pirmojo šoninio paviršiaus Sš 1 su pirmuoju metalo sluoksniu ir atstumu a2 nuo juostelės antrojo šoninio paviršiaus Sš 2 su antruoju metalo sluoksniu, kai a1 + a2 = a. Mezadarinio juostelės atitinkamų šoninių paviršių plotai Sš (1; 2) = l∙H yra padengti metalo sluoksniais, sudarančiais su mezadarinio kristalu du atitinkamus ominius kontaktus – pirmąjį ir antrąjį su atitinkamais išvadais – pirmuoju ir antruoju. Atitinkamos šviesolaidžių grupės M(1; 2)(1–N) šviesolaidžių pirmieji galai yra išdėstyti tiesėje išilgai atitinkamo juostelės galo atitinkamo galinio paviršiaus Sg (1; 2) pločio a, atitinkamai žemiau gylio h ir santykinai arti mezadarinio ribos su buferiniu sluoksniu, ir statmenai paviršiams Sg (1; 2).
[0006] Trečiajame detektoriaus konstrukcijos variante, pavyzdžiui, pirmojo arba antrojo konstrukcijų variantų detektoriai sudaro matricą, kurioje Q = 1; 2; 3;... lygiagrečios detektorių juostelės yra sumontuotos ant bendro padėklo viršutinės plokštumos atstumuose r ≥ a kryptimi, statmena juostelėms, šalia vienas kito su atitinkamai atskirtais elektriniais ir optiniais išvadais. Todėl detektorių matrica turi Q kartų daugiau atitinkamų porų elektrinių ir optinių grupių išvadų.
[0007] Ketvirtajame detektoriaus konstrukcijos variante, kitaip negu pirmajame variante, mezadarinys padarytas dviejų laiptelių pavidalu su viršutiniais paviršiais, lygiagrečiais padėklo viršutinio paviršiaus plokštumai ir laiptelių paviršiai sudaro dvi atitinkamas lygiagrečias juosteles. Pirmojo laiptelio – mezadarinio aukštis H1, H2 – antrojo laiptelio – mezadarinio aukštis ir H1 < H2. Laiptelių atitinkami ilgiai l1 = l2 = l, o atitinkami pločiai a1 ≈ a2 < l. Antrojo laiptelio viršutiniame paviršiuje suformuotas akceptorinėmis priemaišomis Na ≥ 1018 cm–3 stipriai legiruotos p+– laidumo medžiagos santykinai plonas sluoksnis, sudarantis vertikalią p+–n– sandūrą su antrojo laiptelio n-- laidumo medžiagos sluoksniu, gylyje h1 = H2 – H1 nuo viršutinio paviršiaus suformuotas santykinai siauras rekombinacinis sluoksnis – aktyvioji optinės spinduliuotės sritis. Laiptelių viršutiniai paviršiai yra padengti atitinkamais plonais metalo sluoksniais, sudarančiais su kristalu atitinkamus ominius kontaktus su atitinkamais išvadais – pirmuoju ir antruoju, kai ploni metalų sluoksniai yra skaidrūs registruojamai spinduliuotei. Atitinkamos šviesolaidžių grupės M(1; 2)(1–N) šviesolaidžių pirmieji galai išdėstyti tiesėje išilgai antrojo laiptelio juostelės atitinkamų galų paviršių Sg 2 (1; 2) pločio a2, atitinkamai aukštyje H1, kuriame yra aktyvioji optinės spinduliuotės sritis, ir statmenai paviršiams Sg 2 (1; 2).
[0008] Penktajame detektoriaus konstrukcijos variante, kitaip negu ketvirtame variante, pirmojo laiptelio aukščio H1 mezadarinio sritis V1 = (a1 + a2)∙l∙H1 yra stipriai legiruota donorinėmis priemaišomis Nd 1 ≥ 1019 cm–3, sudarančiomis elektroninio laidumo n+– sritį, o likusioji antrojo laiptelio mezadarinio sritis V2 = a2∙l∙(H2 – H1) yra stipriai legiruota akceptorinėmis priemaišomis Na 1 ≥ 1018 cm–3, sudarančiomis skylinio laidumo p+– sritį, kuri su n+– sritimi sudaro vertikalią p+–n+ sandūrą, kurioje nėra specialiai sudaryto rekombinacinio sluoksnio. Atitinkamos šviesolaidžių grupės M(1; 2)(1–N) šviesolaidžių pirmieji galai išdėstyti tiesėje išilgai atitinkamų laiptelių juostelių atitinkamų galų paviršių Sg (1; 2) (1; 2) pločių a(1; 2), statmenai atitinkamų juostelių galų paviršiams Sg (1; 2) (1; 2) ir išilgai n+– srities aukštyje ~ H1/2 nuo buferinio sluoksnio viršutinio paviršiaus.
[0009] Jonizuojančiosios spinduliuotės matavimo būdo analogas yra seka matavimų ir būtinų sąlygų, kuriame jonizuojančią spinduliuotę paduoda į spinduliuotei jautrų detektorių, matuoja laisvųjų radikalų koncentraciją apšvitintame tabletiniame arba juosteliniame alanino dozimetre elektronų sukinių paramagnetinio rezonanso būdu (EPR spektrometrijos metodas), ir iš EPR spektro tam tikrų linijų amplitudžių santykio apskaičiuoja dozimetro sugertos energijos vertę, tenkančią dozimetro masės vienetui, ir tai atitinka dozę. Šis santykis siauruose energijų intervaluose priklauso tiesiškai nuo apšvitos įtėkio. Laikoma, kad alanino dozimetro atsakas į apšvitinimą γ– spinduliuote, aprašomas tiesine priklausomybe nuo dozės dydžio (Patentas WO2008077891, G01T1/04, 2008-07-03).
[0010] Jonizuojančiosios spinduliuotės matavimo būdo analogo trūkumas yra tai, kad įvairios sudėties spinduliuotei (γ–spinduliuotei, elektringoms dalelėms, neutronams ir t. t.) reikia koreguoti dozimetro atsaką, įvedant santykinį efektyvumą, kuris ženkliai priklauso nuo detalaus spinduliuotės spektro, ir todėl gali būti sumodeliuotas tik žinant dalelės krūvį, greitį, dalelių įtėkį ir dozės radialinį pasiskirstymą dalelės pėdsako srityje, ir turint visą seką siaurų dozės verčių sričių Mn reperius.
[0011] Jonizuojančiosios spinduliuotės matavimo būdo analogo trūkumams pašalinti, kitaip negu būdo analoge yra naudojami aukščiau aprašytos konstrukcijos dvigubo atsako detektoriai, kurių optinio ir elektrinio atsako signalus registruoja sinchroniškai, skenuojant jonizuojančiosios spinduliuotės aukštųjų energijų ("elementariųjų", tokių kaip γ– spektro fotonų, neutronų, protonų, pionų ir kt.) dalelių praskriejimo detektoriaus jautrioje spinduliuotei medžiagoje pėdsaką, bei prasiskverbimo (stabdymo) gylį, o apšvitos įtėkį (dozę) įvertina iš optinių bei elektrinių signalų verčių sumažėjimo dėl sukaupiamų radiacinių defektų tankio padidėjimo.
[0012] Jonizuojančiosios spinduliuotės detektoriaus pirmojo, antrojo, ketvirtojo ir penktojo variantų konstrukcijų skersiniai pjūviai y-x plokštumoje yra parodyti atitinkamai Fig. 1a, Fig. 2a, Fig. 4a ir Fig. 5a, o visų variantų konstrukcijų planariniai vaizdai iš viršaus – atitinkamai Fig. 1b, Fig. 2b, Fig. 3, Fig. 4b ir Fig. 5b. Fig. 1–Fig. 5 skaitmenimis ir simboliais pažymėta: 1 – plokštelės pločio x, aukščio y ir ilgio z pavidalo padėklas, pavyzdžiui, safyras, čia x, y, z – Dekarto koordinatės; 2 – ant padėklo 1 viršutinio paviršius suformuotas kristalų gardelių suderinimo sluoksnis; 3 – stačiakampio, pavyzdžiui, juostelės pavidalo H aukščio, a pločio ir l ilgio silpnai donorinėmis priemaišomis Nd legiruotas n– – elektroninio laidumo arba pusiau-izoliuojančio (siekiant, kad spinduliuočių sukuriamų antrinių krūvininkų tankis būtų didesnis už pusiausvirųjų krūvininkų, ir tuo būdu užtikrinant reikiamą detektoriaus jautrį) puslaidininkinis mezadarinys, pavyzdžiui, GaN, sintetinis deimantas ir kiti; 4 ir 5 – mezadarinio 3 priešinguose šoninių plokštumų, pavyzdžiui, lygiagrečiuose plokštumai y-z, paviršiuose, statmenuose padėklui 1, suformuoti metalo sluoksniai, sudarantys pirmąjį ir antrąjį Šotkio (arba ominius) kontaktus su atitinkamais elektriniais išvadais 4.1 ir 5.1; 6 ir 7 – atitinkamos vienmodžių optinio diapazono šviesolaidžių grupės – pirmoji ir antroji, turinčios po N = 1; 2; 3;... šviesolaidžių, kurie prišlifuoti/prilydyti ir sumontuoti atitinkamų galų plokštumose statmenai mezadarinio 3 juostelės, lygiagrečiose y-x plokštumai, kai juostelės galų plokštumos yra optiškai glotnios ir elektriškai pasyvuotos; 8 – mezadarinio 3 viršutiniame paviršiuje, lygiagrečiame plokštumai x-z, per visą mezadarinio 3 plotį a ir ilgį l suformuotas V– formos griovelis, kurio gylis h nuo viršutinio paviršiaus parenkamas h < H, siekiant užtikrinti reikiamą elektrinio lauko E stiprį V– formos griovelyje ir kartu detektoriaus erdvinę skiriamąją gebą, kai išorinis įtampos šaltinis U yra prijungtas prie išvadų 4.1 ir 5.1; 9 – detektorių 3.(1–M) matricos bendrasis padėklas; 10 – akceptorinėmis priemaišomis Na stipriai legiruota sritis; 11 – rekombinacinis sluoksnis – aktyvioji optinės spinduliuotės sritis; Ф – jonizuojančios spinduliuotės detektuojamas srautas.

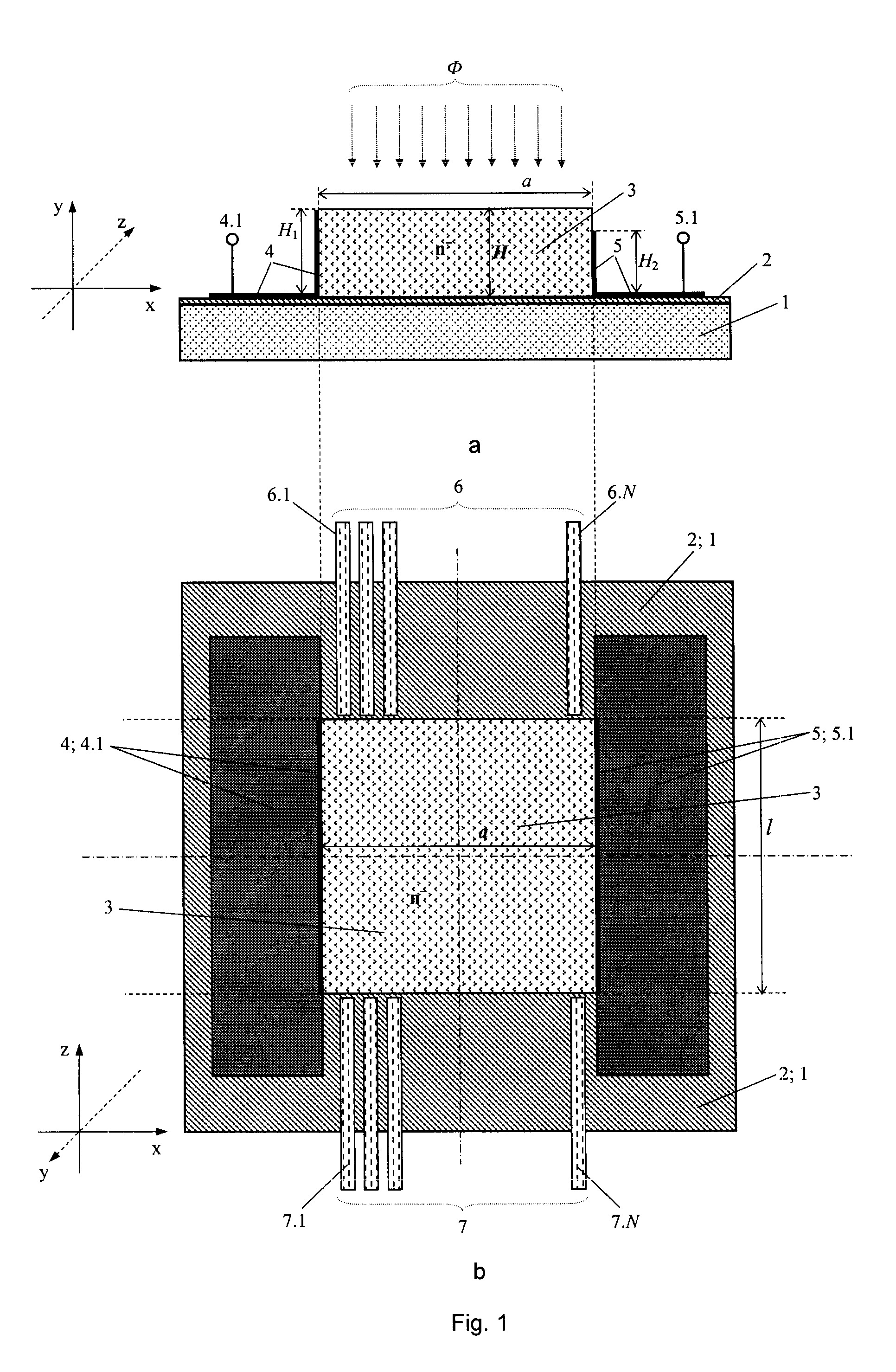

[0013] Jonizuojančios spinduliuotės detektoriaus (Fig.1) pirmojo varianto konstrukcija sudaryta iš plokštelės pavidalo padėklo 1, padaryto iš dielektriko, pavyzdžiui, iš safyro, ant kurio viršutinio paviršiaus suformuotas buferinis (suderinimo) sluoksnis 2, kurio kristalinės gardelės parametrai artimi puslaidininkinio mezadarinio 3 medžiagos struktūriniams parametrams. Ant buferinio sluoksnio 2 viršutinio paviršiaus suformuotas H aukščio, a pločio ir l ilgio stačiakampio, pavyzdžiui, juostelės pavidalo, kai l > a, mezadarinys 3, kurio viršutinis paviršius yra lygiagretus padėklo 1 viršutiniam paviršiui. Mezadarinio 3 ilgis l orientuotas statmenai mezadarinio 3 kristalo poliarizacijos c krypčiai. Mezadarinys 3 padarytas, pavyzdžiui, iš silpnai donorinėmis priemaišomis Nd < 1014 cm–3 legiruoto n–– laidumo puslaidininkio, arba homogeninio pusiau-izoliuojančio plačiatarpio binarinio puslaidininkio, kurio draustinių energijų tarpas ∆Ɛg > 5 eV, ir todėl tai užtikrina nejautrą Saulės spektro šviesai. Mezadarinio 3 viršutinis paviršius yra optinis langas, per kurį patenka jonizuojančios spinduliuotės detektuojamas srautas Ф. Mezadarinio 3 juostelės pirmojo ir antrojo šoninių paviršių plotai Sš (1; 2) = l∙H yra padengti atitinkamais metalo sluoksniais 4 ir 5, sudarančiais su mezadarinio 3 kristalu du atitinkamus Šotkio kontaktus – pirmąjį ir antrąjį su atitinkamais išvadais – pirmuoju 4.1 ir antruoju 5.1. Pirmasis šoninis paviršius Sš 1 yra visiškai padengtas metalo sluoksniu 4 – nuo buferinio sluoksnio 2 viršutinio paviršiaus iki aukščio H1 = H, o antrasis šoninis paviršius Sš 2 padengtas metalo sluoksniu 5 dalinai – nuo buferinio sluoksnio 2 viršutinio paviršiaus iki aukščio H2 < H. Prie mezadarinio 3 juostelės galų atitinkamų galinių paviršių Sg (1; 2) = a∙H yra statmenai sumontuotos atitinkamų vienmodžių šviesolaidžių grupių 6 ir 7 atitinkamų šviesolaidžių (6.1–6.N) ir (7.1–7.N) pirmieji galai, kai šviesolaidžių grupėse 6 ir 7 yra po N = 1; 2; 3;... šviesolaidžių. Atitinkamos grupės 6 ir 7 šviesolaidžių (6.1–6.N) ir (7.1–7.N) pirmieji galai išdėstyti statmenai ir išilgai juostelės atitinkamų galinių paviršių Sg (1; 2) atitinkamų įstrižainių, kai šios priešingos įstrižainės nėra lygiagrečios. Mezadarinio 3 juostelės galai yra nupjauti statmenai, nupoliruoti optiniu glotnumu ir elektriškai izoliuoti, o prie jų atitinkamai prispausti pripoliruoti arba prilydyti atitinkamų grupių 6 ir 7 vienmodžių šviesolaidžių sekų (6.1–6.N) ir (7.1–7.N) pirmieji galai, kai grupių 6 ir 7 atitinkamų šviesolaidžių (6.1–6.N) ir (7.1–7.N) antrieji galai yra komutuojami su optinių signalų registravimo daugiakanaliais įrenginiais.

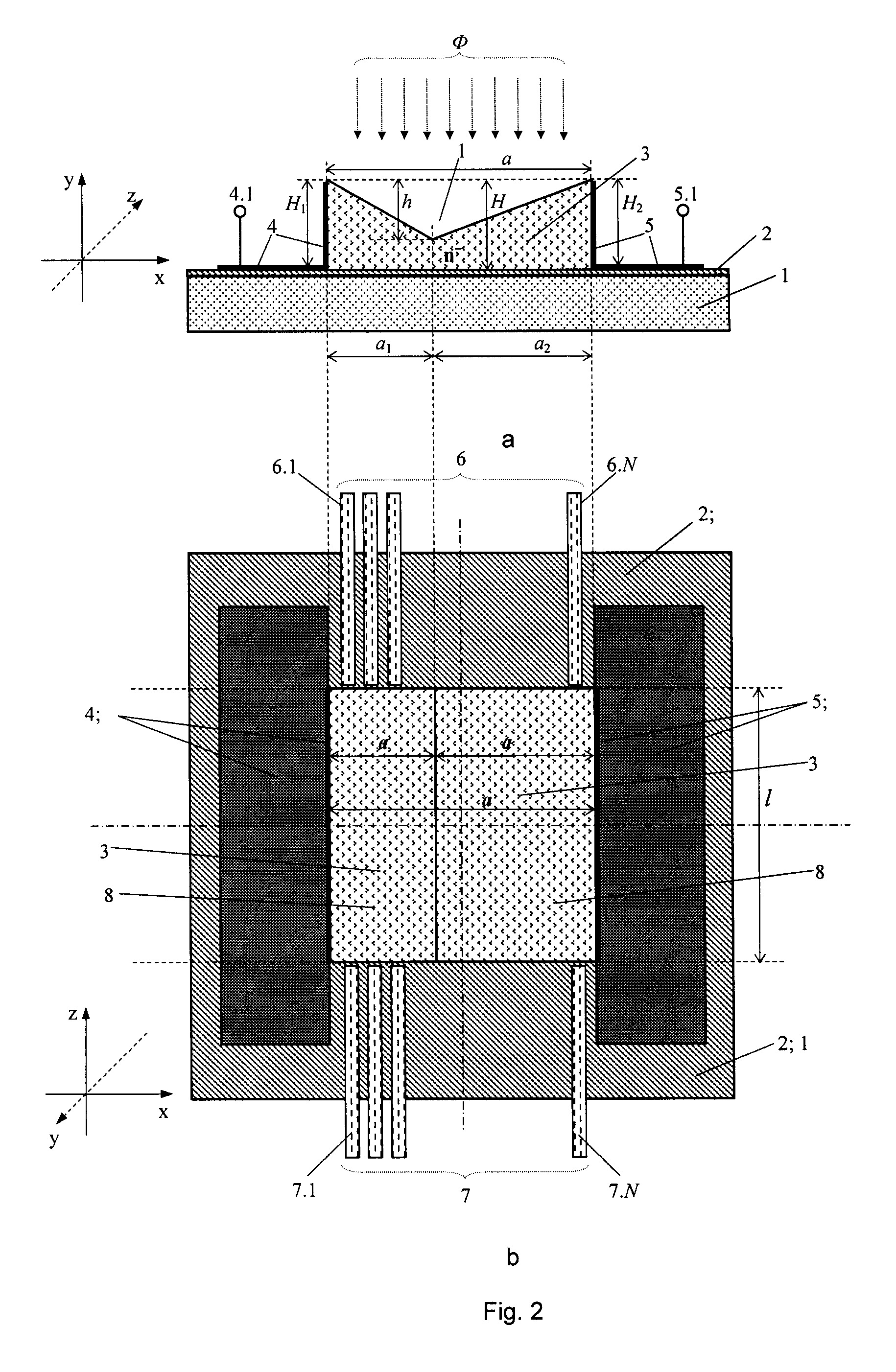

[0014] Jonizuojančios spinduliuotės detektoriaus antrojo varianto konstrukcija (Fig.2) sudaryta analogiškai pirmojo varianto konstrukcijai (Fig.1), tik šiuo atveju mezadarinio 3 juostelės viršutiniame paviršiuje – optiniame lange per visą juostelės 3 ilgį l padarytas V– formos griovelis 8, kurio plotis d ≈ a, o gylis h nuo juostelės 3 viršutinio paviršiaus padarytas h < H. Ši sąlyga leidžia užtikrinti reikiamą elektrinio lauko E stiprį po V– formos grioveliu 8 mezadarinyje 3 ir kartu padidinti detektoriaus erdvinę skiriamąją gebą, kai išorinis įtampos šaltinis U yra prijungtas prie išvadų 4.1 ir 5.1. Mezadarinio 3 juostelės šoninių paviršių plotai Sš (1; 2) = l∙H yra padengti atitinkamais metalo sluoksniais 4 ir 5, sudarančiais su mezadarinio 3 kristalu du atitinkamus ominius kontaktus – pirmąjį ir antrąjį su atitinkamais išvadais – pirmuoju 4.1 ir antruoju 5.1. Atitinkamos šviesolaidžių grupės 6 ir 7 šviesolaidžių (6.1–6.N) ir (7.1–7.N) pirmieji galai išdėstyti per visą mezadarinio 3 plotį a tiesėje išilgai pločio a ir statmenai juostelės atitinkamiems galiniams paviršiams Sg (1; 2), kai išdėstymo tiesė yra tarp buferinio sluoksnio 2 viršutinio paviršiaus ir V– kanalo 8 dugno. V– formos griovelio 8 dugno vieta yra padaryta atstumu a1 nuo juostelės šoninio paviršiaus Sš 1 su metalo sluoksniu 4 ir atstumu a2 nuo juostelės šoninio paviršiaus Sš 2 su metalo sluoksniu 5, kai a1 + a2 = a.

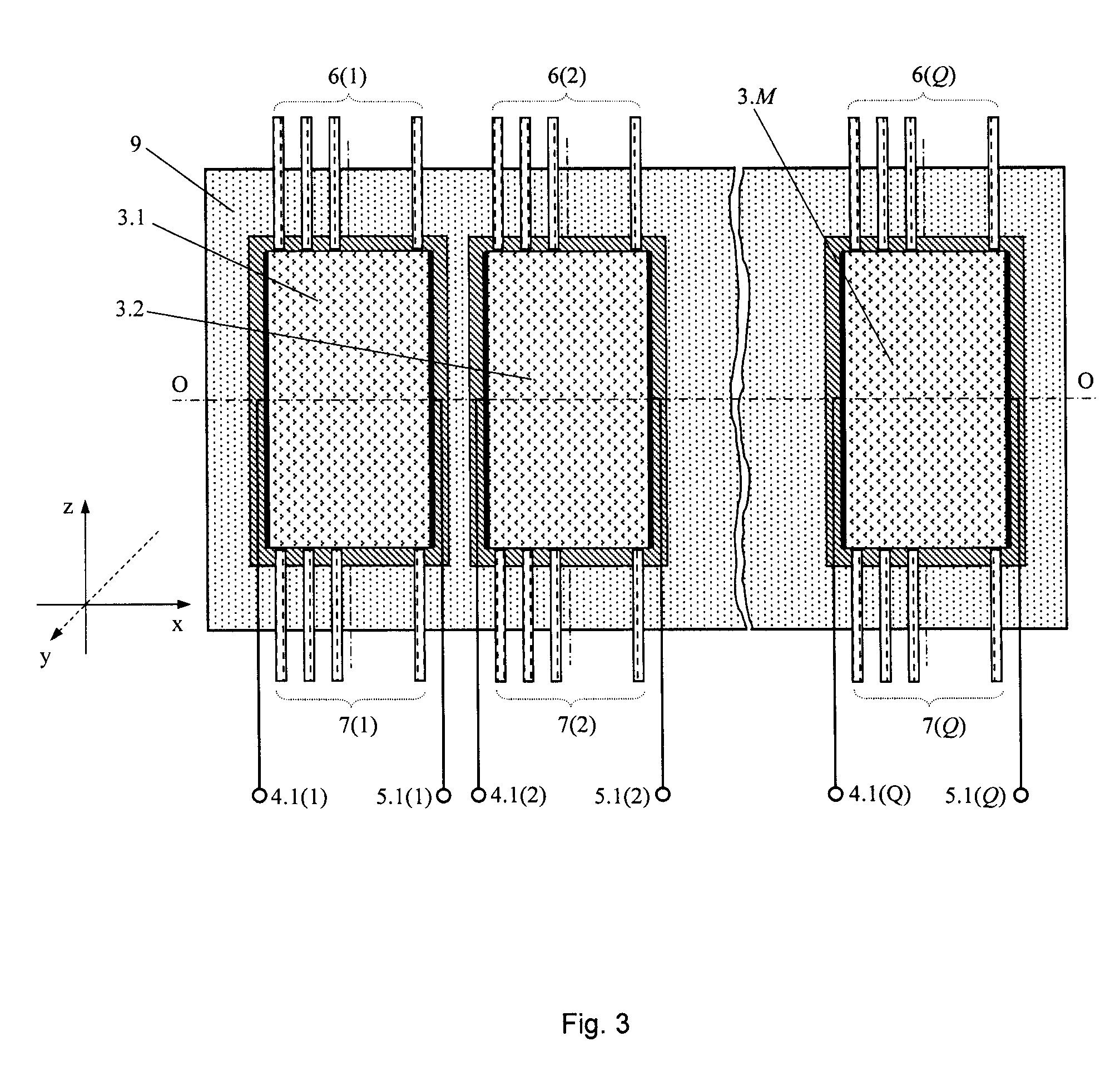

[0015] Jonizuojančios spinduliuotės detektoriaus trečiojo varianto konstrukcija (Fig.3) sudaryta, pavyzdžiui, iš Q = 1; 2; 3;... pirmojo arba antrojo variantų konstrukcijų (Fig.1, Fig.2) detektorių 3.1–3.Q, kurie sudaro matricą, kurioje Q mezadarinių 3.1–3.Q yra sumontuoti ant bendro padėklo 9 viršutinio paviršiaus plokštumos vienoje tiesėje O–O išilgai mezadarinių 3.1–3.Q pločių a šalia vienas kito su atitinkamai išskirtais elektriniais 4.1-5.1 ir atitinkamais optiniais 6-7 išvadais. Todėl detektorių matrica turi Q kartų daugiau atitinkamų porų elektrinių 4.1-5.1 ir optinių grupių 6-7 atitinkamų išvadų.

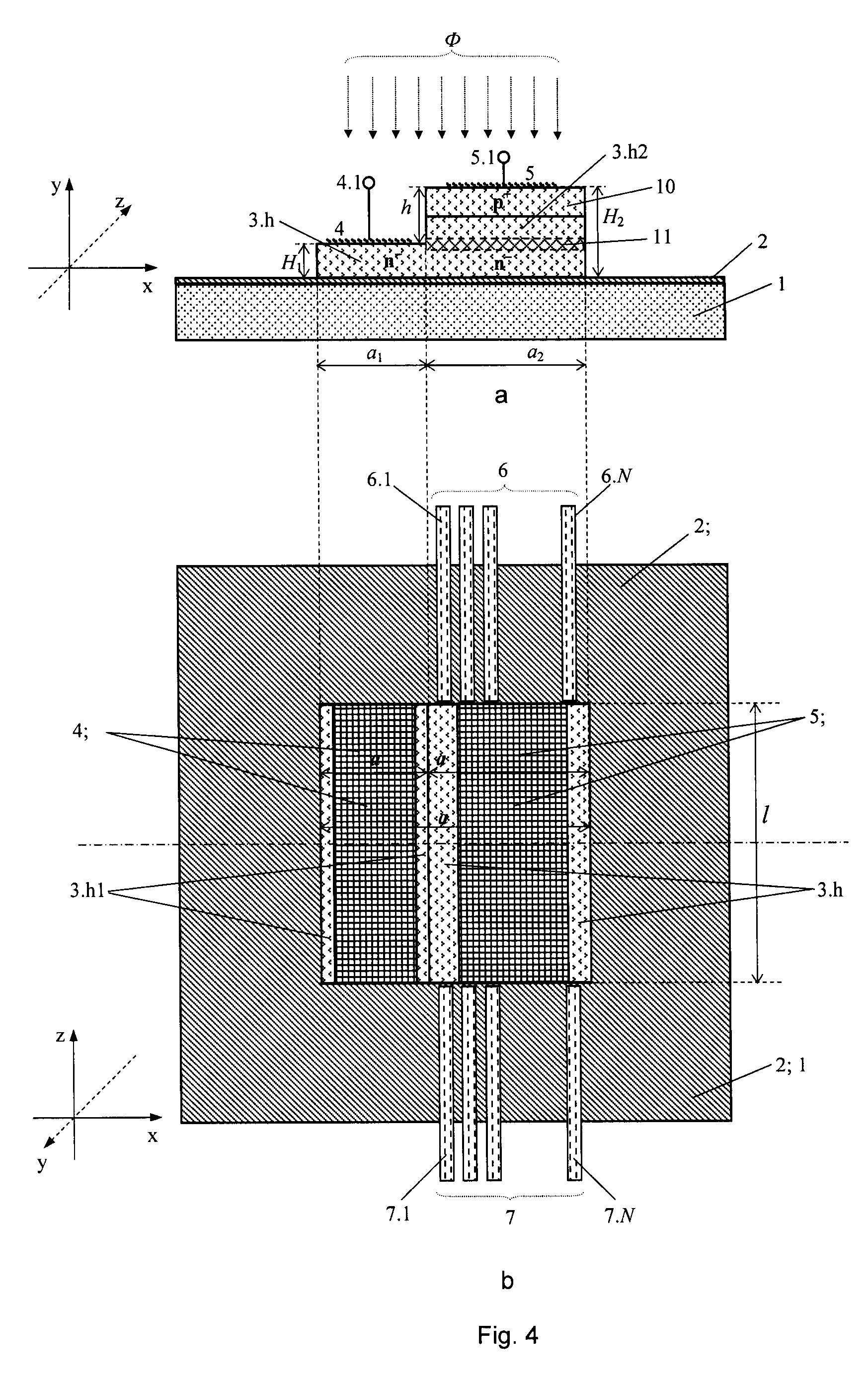

[0016] Jonizuojančios spinduliuotės detektoriaus ketvirtojo varianto konstrukcija (Fig.4) sudaryta analogiškai pirmojo varianto konstrukcijai (Fig.1), tik šiuo atveju juostelės mezadarinys 3 padarytas dviejų laiptelių 3.h1 ir 3.h2 pavidalu su viršutiniais paviršiais, lygiagrečiais padėklo 1 viršutinio paviršiaus plokštumai, ir laiptelių 3.h1 ir 3.h2 paviršiai sudaro dvi atitinkamas lygiagrečias juosteles. Pirmojo laiptelio – mezadarinio 3.h1 aukštis H1, antrojo laiptelio – mezadarinio 3.h2 aukštis H2 taip, kad H1 < H2. Laiptelių 3.h(1; 2) atitinkami ilgiai l1 = l2 = l, o atitinkami pločiai a1 ≈ a2 < l. Antrojo laiptelio 3.h2 viršutiniame paviršiuje suformuotas akceptorinėmis priemaišomis Na 2 ≥ 1019 cm–3 stipriai legiruotas p+– laidumo santykinai plonas sluoksnis 10, sudarantis vertikalią p+–n– sandūrą, o antrojo laiptelio 3.h2 gylyje h1 = H2 H1 nuo viršutinio paviršiaus suformuotas santykinai siauras rekombinacinis sluoksnis 11 – aktyvioji optinės spinduliuotės sritis 11, pavyzdžiui, padaryta super-gardelės struktūros. Laiptelių 3.h(1; 2) viršutiniai paviršiai padengti atitinkamais metalo sluoksniais 4 ir 5, sudarančiais su mezadarinių 3.h(1; 2) kristalais atitinkamus ominius kontaktus su atitinkamais išvadais – pirmuoju 4.1 ir antruoju 5.1, kai ploni metalų sluoksniai 4 ir 5 yra skaidrūs registruojamai spinduliuotei. Atitinkamų šviesolaidžių grupių 6 ir 7 šviesolaidžių 6.1–6.N ir 7.1–7.N pirmieji galai išdėstyti per visą antrojo laiptelio 3.h2 plotį a2 tiesėje išilgai antrojo laiptelio 3.h2 atitinkamų galų pločio a2 ir statmenai juostelės 3.h2 atitinkamų galų paviršiams Sg h2 (1; 2), atitinkamai aukštyje H1, kuriame yra aktyvioji optinės spinduliuotės sritis 11.

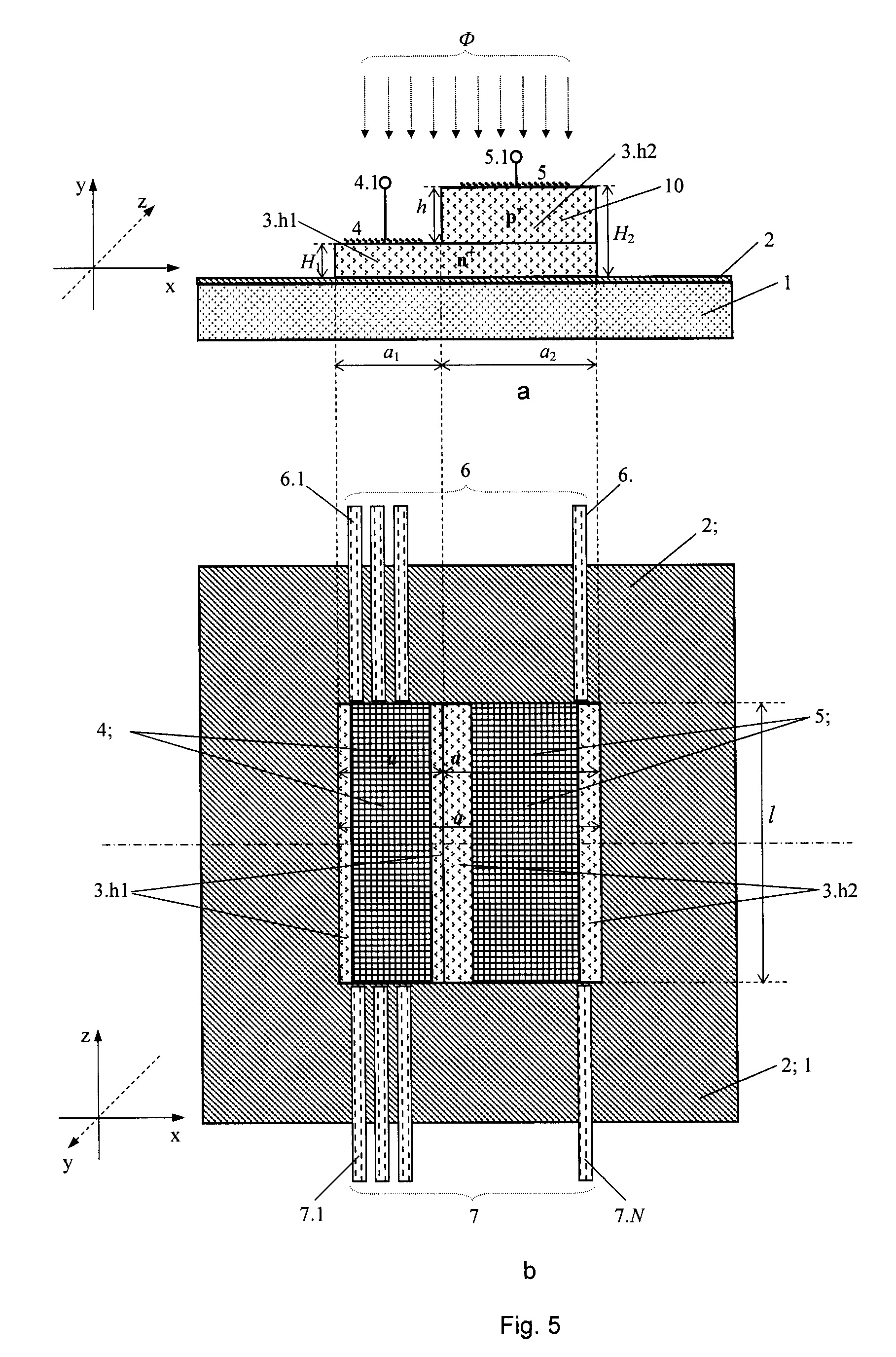

[0017] Jonizuojančios spinduliuotės detektoriaus penktojo varianto konstrukcija (Fig.5) sudaryta analogiškai ketvirtojo varianto konstrukcijai (Fig.4), tik šiuo atveju mezadarinio 3 pirmojo laiptelio 3.h1 aukščio H1 mezadarinio 3 sritis V1 = (a1 + a2)∙l∙H1 yra stipriai legiruota donorinėmis priemaišomis Nd 1 ≥ 1019 cm–3, sudarančiomis elektroninio laidumo n+– sritį, o likusioji antrojo laiptelio 3.h2 mezadarinio 3 sritis V2 = a2∙l∙(H2 – H1) yra stipriai legiruota akceptorinėmis priemaišomis Na 1 ≥ 1018 cm–3, sudarančiomis skylinio laidumo p+– sritį, kuri su n+– sritimi sudaro vertikalią p+–n+ sandūrą, kurioje nėra specialiai sudaryto rekombinacinio sluoksnio. Atitinkamų šviesolaidžių grupių 6 ir 7 šviesolaidžių 6.1–6.N ir 7.1–7.N pirmieji galai išdėstyti tiesėje išilgai atitinkamų laiptelių 3.h(1; 2) atitinkamų galų atitinkamų paviršių Sg (h1; h2) (1; 2) atitinkamų pločių a(1; 2), statmenai atitinkamų juostelių 3.h(1; 2) galų paviršiams Sg (h1; h2) (1; 2), ir išilgai n+– srities 3.h1 aukštyje ~H1/2 nuo buferinio sluoksnio 2 viršutinio paviršiaus.
[0018] Pirmojo varianto konstrukcijos jonizuojančios spinduliuotės detektorius (Fig.1) veikia taip.

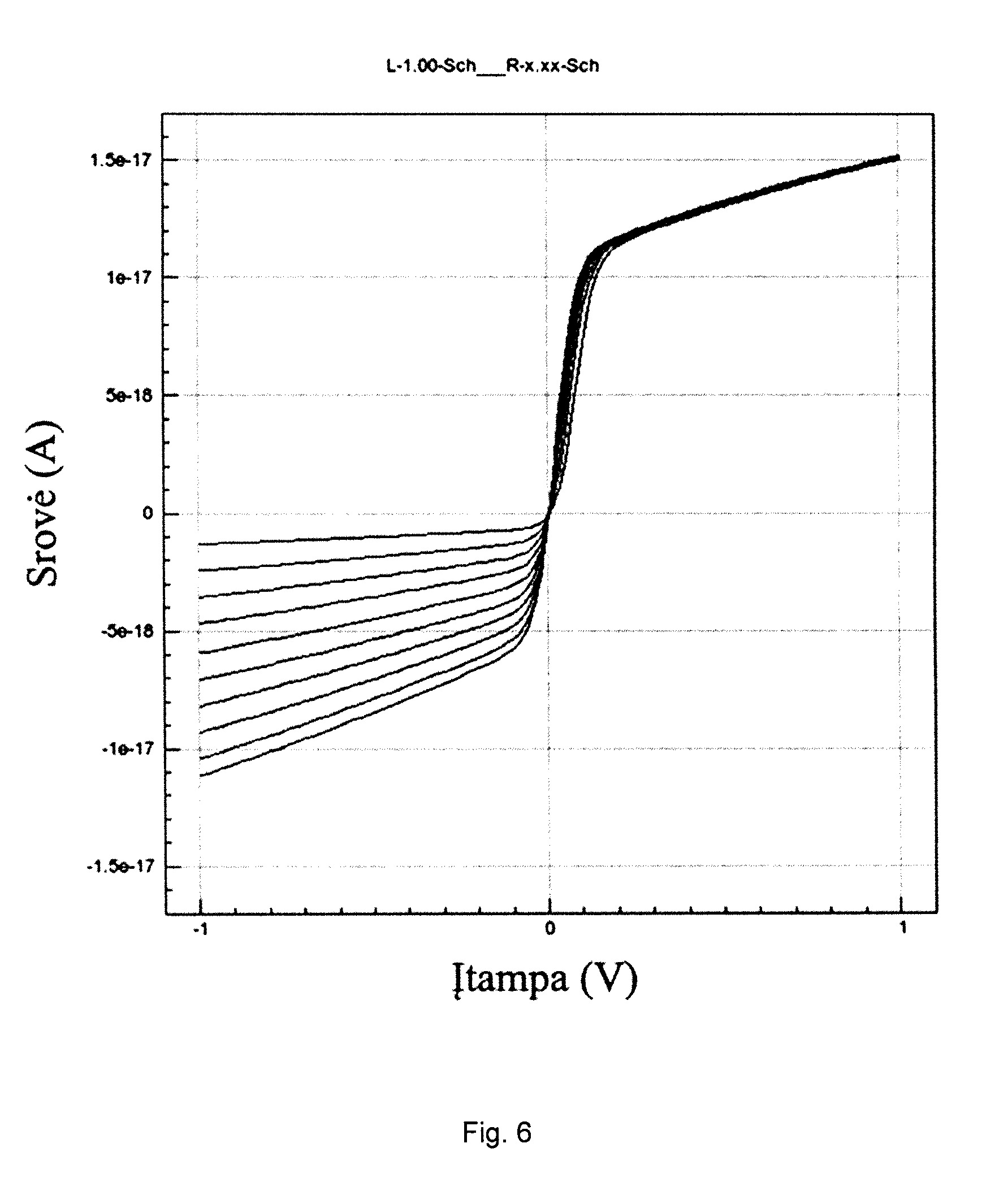

[0019] Tarp detektoriaus elektrinių išvadų 4.1 ir 5.1 prijungia užtvarinio asimetrinės sandūros (pasirenka iš voltamperinių charakteristikų – Fig.6) poliškumo išorinio šaltinio U įtampą UR, ir į detektoriaus mezadarinį 3 per viršutinį juostelės paviršių paduoda detektuojamą jonizuojančiosios spinduliuotės srautą Ф. Apšvitos rautas Ф mezadarinio 3 tūryje generuoja antrines (nepusiausvyrines) elektronų (n) ir skylių (p) poras (np), ir atitinkama matavimo įranga registruoja antrinių skylių ir elektronų dreifo srovės kinetiką arba krūvio ekstrakcijos srovę. Sinchroniškai dalis antrinių krūvininkų np rekombinuoja per liuminescencijos kanalus. Liuminescencijos intensyvumą optinėje liuminescencijos spektro juostoje registruoja šviesolaidžių "liniuotėmis" 6 ir 7 su daugiakanaliu liuminescencijos spektro ir kinetikų analizatoriumi. Derindami sinchroniškai užregistruotas srovės bei liuminescencijos charakteristikas (intensyvumo pasiskirstymą liuminescencijos šviesolaidiniuose zonduose 6.1–6.N ir 7.1–7.N, srovės sandų amplitudines vertes, ir kt.), modelines fiksuotos spektro srities spinduliuotės stabdymo detektoriaus mezadarinio 3 medžiagoje gylio, skylių ir elektronų dreifo ilgio, bei tranzito trukmės, pagal sukurtą algoritmą įvertina krintančios spinduliuotės Ф spektrinę sudėtį (pagal efektyvų stabdymo ilgį, išskiriamą detektoriaus galų įstrižainėje išdėstytais šviesolaidiniais zondais 6 ir 7, ir sukurtų antrinių porų np skaičių, kurį įvertina iš srovės kitimų laike (t), ir srautą (pagal srovės stiprio sandus – Fig.6), bei spinduliuotės pėdsaką. Spinduliuotės Ф įtėkį (sukauptą dozę) įvertina sinchroniškai matuodami krūvio surinkimo efektyvumą (srovės grandinėje) ir liuminescencijos intensyvumo kitimą apšvitos metu, arba palygina registruojamų elektrinių ir optinių parametrų vertes su kalibracinėmis šių kitimų charakteristikomis po apšvitos. Slenkant detektorių statmenoje srautui Ф plokštumoje atlieka krintančios spinduliuotės Ф pluoštelio skerspjūvio (formos) skenavimą (Fig.7).
[0020] Antrojo varianto konstrukcijos jonizuojančios spinduliuotės detektorius (Fig.2) veikia taip.
[0021] Tarp detektoriaus elektrinių išvadų 4.1 ir 5.1 prijungia užtvarinio (pasirenka iš voltamperinės charakteristikas – Fig.6) asimetrinės sandūros poliškumo išorinio šaltinio U įtampą UR ir į detektoriaus mezadarinį 3 per viršutinį juostelės paviršių su V– formos grioveliu 8 paduoda detektuojamą jonizuojančios spinduliuotės srautą Ф. Apšvitos rautas Ф mezadarinio 3 tūryje generuoja antrines poras np, kurių tankis Nnp susietas su krintančios spinduliuotės Ф kvanto (dalelės) energija h∙ν, čia; h – Planko konstanta, ν – elektromagnetinės spinduliuotės dažnis, paviršiniu į detektorių krintančių spinduliuotės Ф kvantų tankiu Nν, bei apšvitos pobūdžiu (impulsinės spinduliuotės Ф(t) atveju, per impulso trukmę ∆t, nuostoviosios spinduliuotės Ф(t) = const atveju per 1 sekundę). Nuostoviosios spinduliuotės atveju išorinėje srovės grandinėje matuoja p–n sandūros trumpojo jungimo nuolatinę srovę, kuri yra proporcinga apšvitos srautui Ф. Impulsinės apšvitos atveju, esant mažam apšvitos srautui, registruoja antrinių skylių ir elektronų dreifo sukeltą slinkties srovės kinetiką, o didelio apšvitos srauto atveju krūvininkų (domeno, plintančio dėl ambipolės difuzijos) ištraukimo srovės kinetiką. Sinchroniškai dalis antrinių krūvininkų rekombinuoja per nespindulinės rekombinacijos centrus mezadarinio 3 medžiagoje ir per liuminescencijos (donor-akceptorinės (DA), juosta-D, A-juosta spindulinės rekombinacijos) kanalus. Liuminescencijos intensyvumą pasirinktoje spindulinės rekombinacijos spektro juostoje registruoja šviesolaidžių "liniuotėmis" 6 ir 7 (skeneriu) ir perduoda į integruojantį arba laike t išskleistą daugiakanalį liuminescencijos spektro ir kinetikų analizatorių. Derina sinchroniškai užregistruotas srovės bei liuminescencijos charakteristikas (intensyvumo pasiskirstymą tarp liuminescencijos analizatoriaus kanalų, srovės sandų amplitudines vertes, srovės ir liuminescencijos impulsų trukmę, ir kt.) ir modelines charakteristikas, nulemtas fiksuotos spektro srities spinduliuotės stabdymo detektoriaus mezadarinio 3 medžiagoje gylio, skylių ir elektronų dreifo ilgio, bei tranzito trukmės, ir pagal sukurtą algoritmą įvertina krintančios spinduliuotės Ф spektrinę sudėtį (pagal efektyvų spinduliuotės stabdymo ilgį ir sukurtų antrinių krūvininkų porų np skaičių), srautą (pagal srovės stiprio sandus) ir spinduliuotės (lokalizaciją) pėdsaką (pagal liuminescencijos intensyvumo pasiskirstymą šviesolaidinių zondų "liniuotėse" 6 ir 7). Spinduliuotės Ф įtėkį (sukauptą dozę) įvertina sinchroniškai matuodami laike integruotų elektrinio atsako kinetikų (krūvio surinkimo efektyvumo) ir liuminescencijos intensyvumo (pasirinktoje liuminescencijos spektro juostoje) kitimą apšvitos ekspozicijos laike, arba palygina momentines (bei po-apšvitimines) registruojamų elektrinių (pasitelkdami lazerinius spinduliuočių emuliatorius) ir optinių parametrų vertes su kalibracinėmis šių kitimų charakteristikomis. Sinchroninio elektrinio ir optinio detektoriaus atsakų komponentų registravimo daugiakanaliuose grandynuose sekos kontrolė leidžia registruoti ir pavienių didelės energijos fotonų h∙ν kritimo į detektorių įvykius ir keleto jų sutapimą/išsiskyrimą laike. Skvarbiosioms spinduliuotiems, kurių sąveikos skerspjūvis yra mažas, o stabdymo ilgis ženkliai viršija mezadarinio 3 aukštį H, aprašytu būdu gali būti išmatuotas tik srautas, o spektrui įvertinti būtinas skirtingo aukščio mezadarinių rinkinys.
[0022] Trečiojo varianto konstrukcijos jonizuojančios spinduliuotės detektorius (Fig.3) veikia taip.

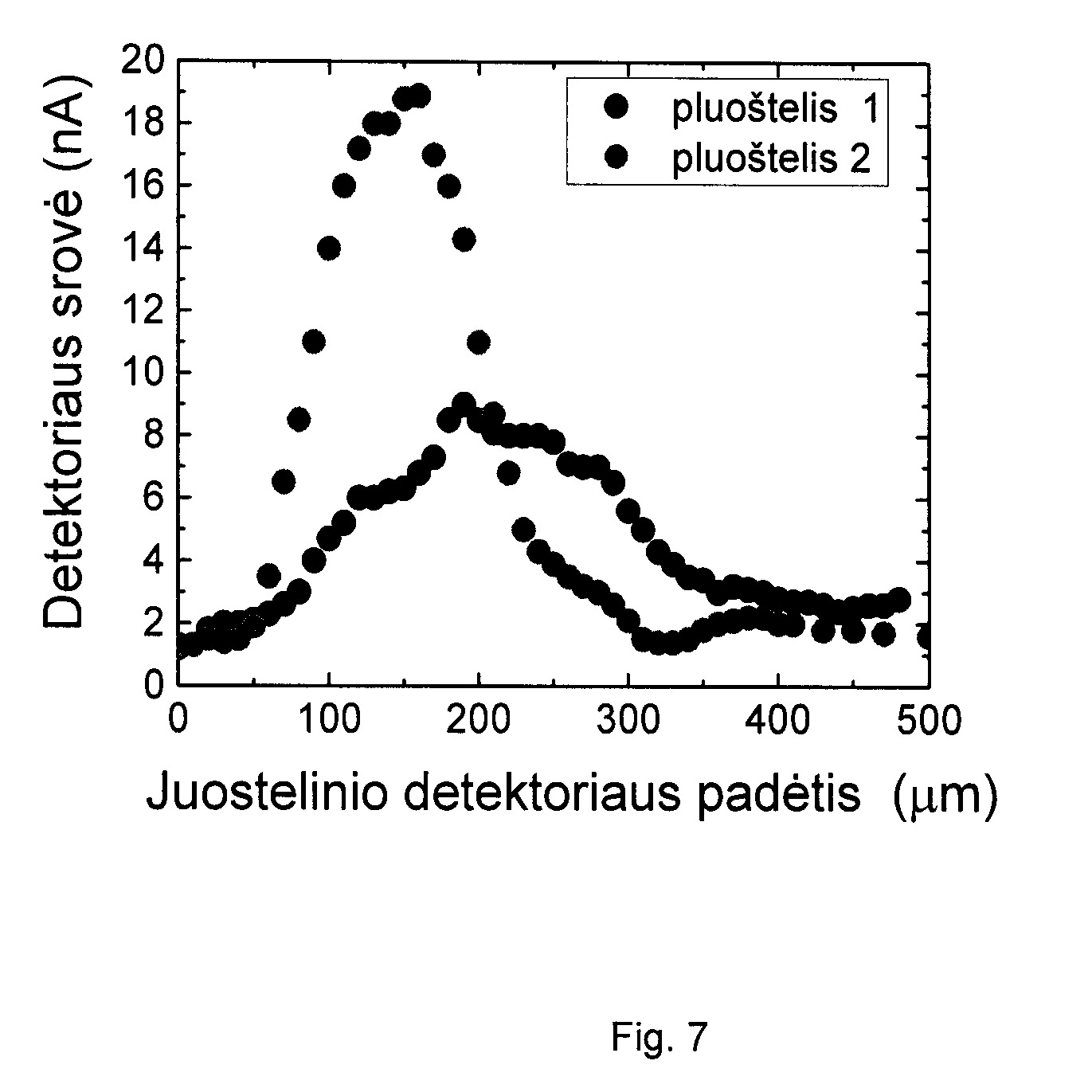

[0023] Lokalių detektorių 3.1–3.M, sudarančių matricą, veikimas yra analogiškas aprašytiems aukščiau procesams. Detektorių 3.1–3.M matricos signalų nuskaitymą per atitinkamų multipleksorių sistemą vykdo sinchroniškai, pluoštelių ir įtėkio planariniam pasiskirstymui registruoti, arba įveda valdomas užlaikymų sistemas, kai siekia registruoti dalelių patekimo bei išėjimo iš lokalių matricos sektorių (detektorių) atitinkamų mezadarinių 3.1–3.M tūrio atitinkamus laiko momentus.
[0024] Ketvirtojo varianto konstrukcijos jonizuojančios spinduliuotės detektorius (Fig.4) veikia taip.
[0025] Tarp detektoriaus elektrinių išvadų 4.1 ir 5.1 prijungia išorinio šaltinio U įtampą UR užtvarine p+-n- sandūrai kryptimi. Į detektoriaus mezadarinių 3.h1 ir 3.h2 juostelių 4 ir 5 paviršius paduoda detektuojamą jonizuojančios spinduliuotės srautą Ф. Apšvitos rautas Ф mezadarinio 3 tūryje generuoja antrines krūvininkų poras np, kurie yra generuojami arba antrojo laiptelio mezadarinio 3.h2 ploname viršutiniame p+- sluoksnyje (itin stipriai stabdomos, mažos energijos fotonų/dalelių spinduliuotės atveju), arba visame p++- n– darinio tūryje (skvarbiosios spinduliuotės atveju) ir registruoja kaupiamąjį įtėkį apšvitos metu, arba detektorių sužadina kalibruoto intensyvumo lazerinio emuliatoriaus spinduliuote po apšvitos ir sinchroniškai registruoja elektrinį, bei optinius detektoriaus atsakus. Spinduliuotės Ф įtėkį (sukauptą dozę) įvertina (remiantis sukurtu algoritmu) palygindami registruojamų elektrinių ir optinių signalų atitinkamų parametrų vertes su kalibracinėmis šių kitimų charakteristikomis. Išmatuoto įtėkio vertės gali būti perduotos nuotoliniu būdu, užkodavus skaitmeniškai optinius signalus (perduodamus laisvoje erdvėje arba tam skirtu šviesolaidiniu kanalu), generuojamus detektoriaus super-gardelių sluoksnyje 11, kai išorinės įtampos UR poliarumą pakeičia į tiesioginio poliarumo UF įtampą.
[0026] Penktojo varianto konstrukcijos jonizuojančios spinduliuotės detektorius (Fig.5) veikia taip.
[0027] Tarp detektoriaus elektrinių išvadų 4.1 ir 5.1 prijungia išorinio šaltinio U įtampą UR užtvarinio p+-n+ sandūrai poliarumo, kurios vertę valdo ir derina su registruojamų elektrinių signalų verte (priklausomai nuo apšvitos srauto Ф arba sukauptos dozės). Į detektoriaus mezadarinių 3.h1 ir 3.h2 juostelių 4 ir 5 paviršius paduoda detektuojamą apšvitos srautą Ф. Matuoja detektoriaus srovės stiprį ir sinchroniškai registruoja liuminescencijos optinio signalo intensyvumą, kuriuos lemia antrinių/tretinių krūvininkų porų np dreifas, sustiprintas smūginės jonizacijos. Spinduliuotės Ф įtėkis (sukaupta dozė) yra įvertinama, remiantis sukurtu algoritmu, kai palygina registruojamų elektrinių ir optinių signalų atitinkamų parametrų vertes su kalibracinėmis šių kitimų charakteristikomis. Ši detektoriaus konstrukcija ir jo veikimo režimas skirtas mažų spinduliuotės srautų Ф arba didelių įtėkių detektavimui.
[0028] Palyginus su analogais, pasiūlyti jonizuojančių spinduliuočių detektoriaus konstrukcijų variantai bei parametrų matavimo (detektavimo) būdai, pasižymi gera erdvine ir laikine skiriamąja geba, tamsinė detektorių srovė yra santykinai maža, detektorius nėra jautrus foninei (Saulės spektro) spinduliuotei, optinių signalų perdavimo traktai yra nejautrūs elektriniams triukšmams.
1. Jonizuojančiosios spinduliuotės detektorius, susidedantis iš plokštelės pavidalo, pavyzdžiui, skylinio (p–laidumo) puslaidininkinio padėklo, ant kurio viršutinio paviršiaus suformuotas dielektriko sluoksnis, kuriame suformuota kiaurymė iki padėklo viršutinio paviršiaus – optinis langas – jonizuojančiosios spinduliuotės poveikiui, padėklo apatiniame paviršiuje po optiniu langu suformuotas metalo sluoksnis – Šotkio sandūra, kurios perimetru ant metalo sluoksnio suformuotas metalo ominis kontaktas – pirmasis išvadas, padėkle po metalo sluoksniu jo perimetru suformuotas elektroninio n+ – laidumo žiedas, o padėklo apatiniame paviršiuje suformuotas kitas ominis kontaktas – antrasis išvadas, b e s i s k i r i a n t i s tuo, kad plokštelės pavidalo padėklas padarytas iš dielektriko, ant kurio viršutinio paviršiaus suformuotas buferinis (suderinimo) sluoksnis, ant kurio viršutinio paviršiaus suformuotas H aukščio, a pločio ir l ilgio, kai a < H < l, stačiakampės juostelės pavidalo mezadarinys, kurio viršutinis paviršius –langas spinduliuotei yra mezadarinys lygiagretus padėklo viršutiniam paviršiui, sudarytas iš donorinėmis priemaišomis Nd ≤ 1013 cm–3 silpnai legiruoto n–– laidumo puslaidininkio arba homogeninio pusiau-izoliuojančio plačiatarpio binarinio puslaidininkio, o l*a plokštuma yra orientuota statmenai mezadarinio kristalo poliarizacijos c ašiai, mezadarinio juostelės pirmojo ir antrojo šoninių paviršių plotai Sš (1; 2) = l∙H yra padengti metalo sluoksniais, sudarančiais su mezadarinio kristalu du atitinkamus Šotkio kontaktus – pirmąjį ir antrąjį su atitinkamais išvadais – pirmuoju ir antruoju, pirmasis šoninis paviršius Sš 1 padengtas metalo sluoksniu visiškai – nuo buferinio sluoksnio iki aukščio H1 = H, o antrasis šoninis paviršius Sš 2 padengtas metalo sluoksniu dalinai – nuo buferinio sluoksnio iki aukščio H2 < H, prie mezadarinio juostelės galų atitinkamų galinių paviršių Sg (1; 2) = a∙H, statmenų padėklo viršutiniam paviršiui, yra statmenai paviršiams Sg (1; 2) sumontuoti vienmodžių šviesolaidžių pirmieji galai, atitinkamai pirmosios šviesolaidžių grupės M1(1–N) – prie paviršiaus Sg 1, ir antrosios šviesolaidžių grupės M2(1–N) – prie paviršiaus Sg 2, kai atitinkamose šviesolaidžių grupėse yra po N = 1; 2; 3;... šviesolaidžių, o atitinkamos šviesolaidžių grupės M(1; 2)(1–N) šviesolaidžių pirmieji galai išdėstyti išilgai atitinkamų juostelių galinių paviršių Sg (1; 2) atitinkamų įstrižainių, kai šios įstrižainės nėra lygiagrečios, ir statmenai šiems paviršiams Sg (1; 2).
2. Jonizuojančiosios spinduliuotės detektorius, pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad mezadarinio juostelės viršutiniame paviršiuje – lange spinduliuotei per visą juostelės ilgį l padarytas V– formos griovelis, kurio plotis d ( a, o gylis h < H, o V– formos griovelio dugno vieta yra padaryta atstumu a1 nuo juostelės pirmojo šoninio paviršiaus su pirmuoju metalo sluoksniu ir atstumu a2 nuo juostelės antrojo šoninio paviršiaus su antruoju metalo sluoksniu, kai a1 + a2 = a, mezadarinio juostelės atitinkamų šoninių paviršių plotai Sš (1; 2) = l∙H yra padengti metalo sluoksniais, sudarančiais su mezadarinio kristalu du atitinkamus ominius kontaktus – pirmąjį ir antrąjį, su atitinkamais išvadais – pirmuoju ir antruoju, atitinkamos šviesolaidžių grupės M(1; 2)(1–N) šviesolaidžių pirmieji galai išdėstyti tiesėje išilgai juostelės atitinkamų galų atitinkamų paviršių Sg (1; 2) pločio a, atitinkamai žemiau gylio h ir santykinai arti mezadarinio ribos su buferiniu sluoksniu, ir statmenai paviršiams Sg (1; 2).
3. Jonizuojančiosios spinduliuotės detektorius, pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad mezadarinys padarytas dviejų laiptelių pavidalu su viršutiniais paviršiais, lygiagrečiais padėklo viršutinio paviršiaus plokštumai, ir laiptelių paviršiai sudaro dvi atitinkamas lygiagrečias juosteles, kai pirmojo laiptelio – mezadarinio aukštis H1 , antrojo laiptelio – mezadarinio aukštis H2 taip, kad H1 < H2, o laiptelių atitinkami ilgiai l1 = l2 = l, kai jų atitinkami pločiai a1 ( a2 < l, antrojo laiptelio viršutiniame paviršiuje suformuotas akceptorinėmis priemaišomis Na ≥ 1018 cm–3 stipriai legiruotas p+– laidumo santykinai plonas sluoksnis, sudarantis vertikalią p+–n– sandūrą, o antrojo laiptelio gylyje h1 = H2 – H1 nuo viršutinio paviršiaus suformuotas santykinai siauras rekombinacinis sluoksnis – aktyvioji optinės spinduliuotės sritis, pavyzdžiui, padaryta super-gardelės pavidalu, laiptelių viršutiniai paviršiai padengti atitinkamais plonais metalo sluoksniais, sudarančiais su kristalu atitinkamus ominius kontaktus su atitinkamais išvadais – pirmuoju ir antruoju, kai ploni metalų sluoksniai yra skaidrūs detektuojamai spinduliuotei, atitinkamos šviesolaidžių grupės M(1; 2)(1–N) šviesolaidžių pirmieji galai išdėstyti tiesėje išilgai antrojo laiptelio juostelės atitinkamų galų paviršių Sg 2 (1; 2) pločio a2, atitinkamai aukštyje H1, kuriame yra aktyvioji optinės spinduliuotės sritis, ir statmenai paviršiams Sg 2 (1; 2).
4. Jonizuojančiosios spinduliuotės detektorius, pagal 3 punktą, b e s i s k i r i a n t i s tuo, kad pirmojo laiptelio aukščio H1 mezadarinio sritis V1 = (a1 + a2)∙l∙H1 yra stipriai legiruota donorinėmis priemaišomis Nd ≥ 1019 cm–3, sudarančiomis elektroninio laidumo n+– sritį, o likusioji antrojo laiptelio mezadarinio sritis V2 = a2∙l∙(H2 – H1) yra stipriai legiruota akceptorinėmis priemaišomis Na ≥ 1018 cm–3, sudarančiomis skylinio laidumo p+– sritį, kuri su n+– sritimi sudaro vertikalią p+–n+ sandūrą, kurioje nėra specialiai sudaryto rekombinacinio sluoksnio, o atitinkamos šviesolaidžių grupės M(1; 2)(1–N) šviesolaidžių pirmieji galai išdėstyti tiesėje išilgai atitinkamų laiptelių juostelių atitinkamų galų paviršių Sg (1; 2) (1; 2) atitinkamų pločių a(1; 2), ir statmenai atitinkamų juostelių galų paviršiams Sg (1; 2) (1; 2), bei išilgai n+– srities aukštyje ( H1/2 nuo buferinio sluoksnio viršutinio paviršiaus.
5. Jonizuojančiosios spinduliuotės detektorius, pagal 1-4 punktus, b e s i s k i r i a n t i s tuo, kad pirmojo – ketvirtojo konstrukcijų variantų detektoriai sudaro matricą, kurioje Q = 1; 2; 3;... detektorių sumontuoti ant bendro padėklo viršutinės plokštumos vienoje simetrijos tiesėje išilgai mezadarinių juostelių pločių a šalia vienas kito su atitinkamomis Q porų elektrinių ir 2∙Q∙N optiniais išvadais.
6. Jonizuojančiosios spinduliuotės matavimo būdas, kuriame jonizuojančios spinduliuotės srautą Ф paduoda į spinduliuotei jautrų detektorių, b e s i s k i r i a n t i s tuo, kad jonizuojančios spinduliuotės srautą Ф paduoda į dvigubo atsako detektorių, kurių konstrukcija padaryta pagal punktus 1–5, kurių optinio ir elektrinio atsako signalus registruoja sinchroniškai, skenuojant aukštųjų energijų (jonizuojančiosios) spinduliuotės ("elementariųjų", tokių kaip (– spektro fotonų, neutronų, protonų, pionų ir kt.) dalelių praskriejimo detektoriaus jautrioje spinduliuotei medžiagoje pėdsaką, bei prasiskverbimo (stabdymo) gylį, o apšvitos įtėkį (dozę) įvertina iš optinio bei elektrinio signalų verčių sumažėjimo dėl sukaupiamų radiacinių defektų tankio padidėjimo.
