[LT] Išradimas priklauso medicinos sričiai, tiksliau ortopedijai. Išradimo tikslas - įdėklo eksploatacinių savybių pagerinimas. Įdėklas susideda iš dviejų dalių: viršutinės ir apatinės, kuri sudaro 2/3 viršutinės dalies ilgio. Abi dalys tarpusavyje suklijuotos. Kulno srityje yra įdubimas su kulną prilaikančiu kraštu, be to, atramos išilginiam - vidiniam ir skersiniam pėdos skliautams. Viršutinė įdėklodalis pagaminta iš minkštos, stangrios, elastingos, terminiu būdu formuojamos medžiagos - pedileno, o apatinė - iš kietos, elastingos stiklo pluošto medžiagos. Įdėklas naudojamas uždaro tipo kasdieninėje avalynėje.
[EN] The invention relates to a medicine field, in particular to orthopedics. An object of the invention is an improvement of exploitation properties. The insertion consists of two parts: an upper and a lower which constitutes 2/3 of a length of the upper part. The both parts are pasted together. A hollow with an edge for holding a heel is arranged in a heel area, supports for longitudinal, inside and transverse arches of feet also are arranged. The upper part of the insertion is made of a soft, elastic material formed in heating way, and the lower part is made of a hard, elastic, glass fibre material. The insertion is used in closed type of a footwear.
[0001] Išradimas priklauso medicinai, tiksliau ortopedijai ir priskiriamas ortopediniams gaminiams. įdėklai i avalyne naudojami pėdos skliauto palaikomojo aparato korekcijai, esant jo statiniam nepakankamumui, bei kojos pėdos padėties palaikymui avalynėje, kas ypač svarbu sportuojant.
[0002] Yra žinoma daug įdėklų i avalyne variantu ( žiūr. buv.SU autorinius liudijimus Nr.1637793, A61F 5/14, 1991m., RU pa-tentą Nr.2014043, A61F 5/14, 1994m. ir kt.).
[0003] Šie įdėklai i avalyne yra daugiasluoksniai, susidedantys iš viršutinio ir apatinio sluoksnių, tarp kurių yra įdėti į-vairiu formų supinatoriai• Supinatorių formą ir lokalizaciją įdėkle apsprendžia tikslas, kuriam pasiekti jie naudojami: skersinio ar išilginio pėdos skliautų palaikymui, kulno atramos formavimui ir kt.
[0004] Viršutinis minėtų įdėklų sluoksnis yra pagamintas iš min-kštos , elastingos medžiagos (putplasčio), o apatinis - iš kietos , elastingos medžiagos (poliamidinės dervos), supina-toriai iš gumos. Sluoksniai tarpusavyje tvixtai sujunsti (su-klijuoti). Gali būti įdėti į antvalktį, pvz.,iš odos, kaip RU patente Nr.2014043, siekiant sumažinti kojos prakaitavimą.
[0005] Siu įdėklų trūkumas yra sudėtinga ir netiksli gamyba, nes supinatorius gaminamas atskirai, o po to pritvirtinamas prie apatinės įdėklo dalies. Kiti trūkumai yra apsprendžiami nau-dojamu medžiagų savybėmis: nepakankamas atsparumas susidėvė-jimui, viršutinio sluoksnio stangrumas ir elastingumas, dėl ko pablogėja įdėklo eksploatacinės savybės.
[0006] Labiausiai artimas patentuojamam yra įdėklas į avalynę, aprašytas patente DE Nr.3439675, A43B 7/14, 1986m. Šis įdėk-las pagamintas iš dviejų atskirų dalių: viršutinės ir apati-nės dalies,kurios yra vienodos konfigūracijos. Viršutinė dalis yra sumodeliuota kaip pilnas padas ir pagaminta iš minkš-tos, elastingos medžiaaos-putplasčio , o apatinė dalis sumodeliuota kaip dalis pado: t.y. 2/3 viršutinės dalies ilgio ir pagaminta iš kietos, elastingos medžiagos ( kamščio-plastma-sės).Siame patente apatinė įdėklo dalis suformuota kaip kulno atrama ir turi kulną prilaikantį kraštą. Tai svarbu sportuojant, nes toks įdėklas palaiko kulno padėtį avalynėje ir pa-naikina "plaukimo" pojūtį bėgant. Viršutinė idėklo dalis po terminio apdorojimo išmodeliuojama taip, kad atitiktų apati-nės dalies konfigūraciją ir priklijuojama prie jos. Viršuti-nė įdėklo dalis suteikia kojai reikiamą minkštą pagrindą.
[0007] Šio įdėklo pagrindiniai trūkumai apsprendžiami medžiago-miSj iš kuriu pagamintas įdėklas: apatinė dalis, pagaminta iš kamščio-plastmasės yra stora, dėl to nėra pakankamai lanksti ir užima daug vietos avalynėj e.Darant ja plonesne prarandamas mechaninis atsparumas. Viršutinė dalis iš putplasčio ereitai susidėvi ir nėra stansri , o tai blogina įdėklo eksploataci-nes savybes.
[0008] B,e to, šis įdėklas turi siaurą pritaikymo sritį, nes yra išmodeliuotas kaip atrama kulnui ir daugiausiai naudojamas sportbač iuose.
[0009] Išradimo tikslas yra įdėklo į avalyne panaudojimo srities išplėtimas bei jo eksploatacinių savybių pagerinimas.
[0010] Šį uždavinį išsprendžia įdėklas į avalyne, susidedantis
[0011] iš dviejų vienodos konfigūracijos dalių-viršutinės ir apati-nės, suklijuotų tarpusavyje, prieš tai pritaikius viena prie kitos,kai viršutinė dalis yra ištisinio pado formos, viso ar-ba 2/3 pėdos ilgio, pagaminta iš minkštos, elastingos medžia-gos, o apatinė dalis sudaro 2/3 pėdos ilgio, pagaminta iš kietos, elastingos medžiagos ir kuino zono.ie turi įdubimą su kulną prilaikančiu kraštu, tuo, kad įdėklo apatinė dalis pagaminta iš kietos , elastingos stiklo pluošto medžiagos ir papildomai joje sumodeliuotos atramos išilginiam - vidiniam ir skersiniam pėdos skliautams, o viršutinė įdėklo dalis pagaminta iš minkštos, elastingos, stangrios medžiagos-"pedileno".
[0012] (Vokietijos firmų OTTO BOCK, SCHEIN ir kt. gaminys,sudėtis ne-ž inoma ) .
[0013] Patentuojamo įdėklo į avalynę pranašumai pasireiškia tuo, kad apatinę dalį gaminant iš termoplastinės stiklo pluošto medžiagos, pasižyminčios kietumu ir mechaniniu atsparumu, į-dėklo apatine dali galima formuoti iš plono {l-2mm), vienodo storio lakšto, o tai įgalina pasiekti reikiama elastingumą.Be t.o, jį patogu nešioti, nes bate užima mažai vietos.
[0014] Viršutinės idėklo dalies gamybai naudojamas "pedilenas" minkšta,- stangri, atspari išsinešiojimui, termoplastinė me-džiaga įgalina viršutinę dalį daryti ploną (2-3 mm), vienodo storio per visa pėdos ilgį ir užtikrinti įdėklo geras eksplo-atacines savybes.
[0015] Be atramos ir prilaikančio krašto kulnui, kurie yra arti-miausiam analoge, patentuojamame įdėkle papildomai suformuotos atramos išilginiam - vidiniam ir skersiniam pėdos skliautui, o tai išplečia jo panaudojimo sritį: be atramos kulnui, kuri svarbi sportuojant., idėklas naudojamas medi.cino.ie plokščiapė-dvstei gydyti, nuovargio sumažinimui bei kitiems nemaloniems po.iūčiams, sukeliamiems pėdos skliauto išsivystymo trūkumu, pašaiinti.

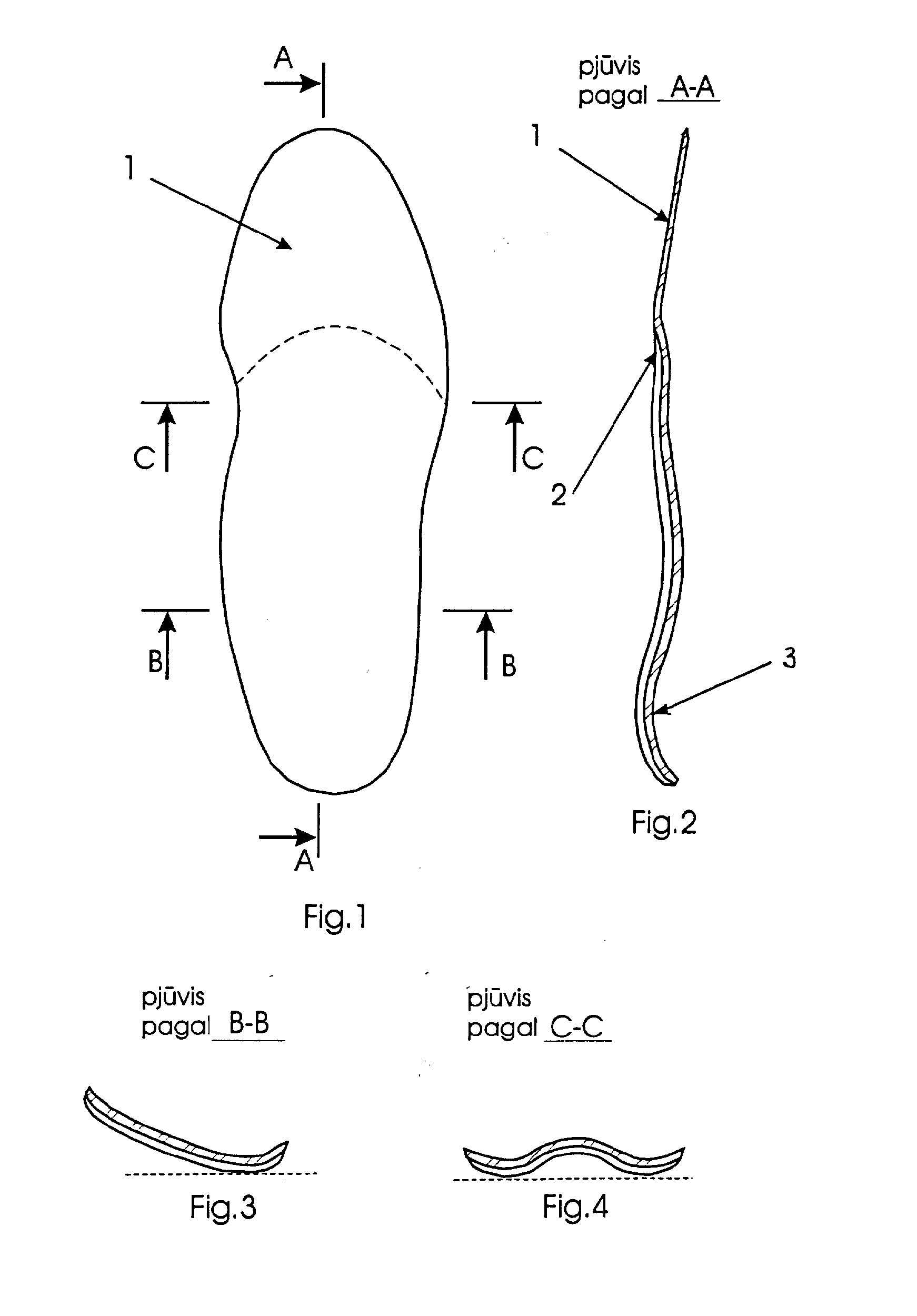

[0016] Fig.1,2,3,4 parodytas įdėklas į avalyne pilno pėdos ilgio

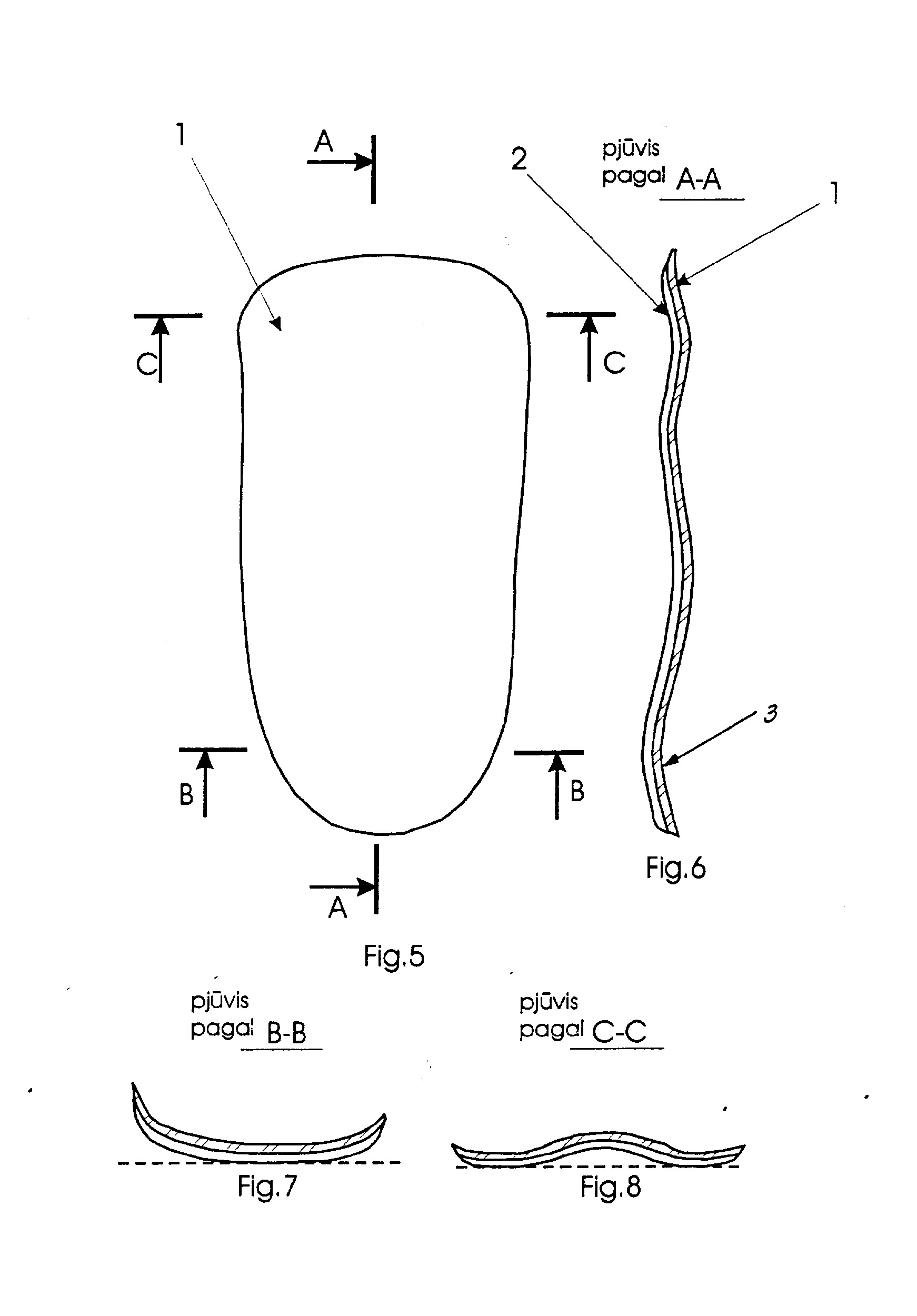

[0017] Fig.5,6,7,8 -įdėklas į avalynę 2/3 pėdos ilgio su pjū-viais charakteringose vietose.
[0018] įdėklas į avalynę (fig.1,5) susideda iš 2 dalių: viršuti-nės 1 ir apatinės 2 (fig2,6). Abi dalys yra vienodo storio per visą įdėklo ilgį, tarpusavyje suki ijuotos.Apatinė 2 dalis yra 2/3 pėdos ilgio ir pagaminta iš kietos, termoplastinės stiklo pluošto medžiagos. Kulno srityje yra įdubimas 3 su prilaikančiu kraštu (fig.2,6), kuris palaiko kulno padėtį a-valynėje. Atrama išilginiam - vidiniam pėdos skliautui sudaro iškilimas, parodytas fig.3,7, o skersiniam pėdos skliautui-lašo formos iškilimas matomas fig.2,4 ir fig.6,8.
[0019] Viršutinė 1 įdėklo dalis eaminama viso pėdos ilgio vai-kiškai ir moteriškai avalynei ir 2/3 pėdos ilgio - vyriškai avalynei iš minkštos , stangrios, elastingos, terminiu būdu formuojamos medžiagos -"pedileno". Įdėklai į vyriška avalyne gaminami 2/3 pėdos ilgio taupant medžiagas. Norint išvengti dėl to galimo įdėklo slankiojimo, bate, įdėklo apačioje kelio-se vietose pasirinktinai priklijuojami maži, plonos medžiagos, stabdančios sliditr.ą, pvz . , gumuotos medžiagos, gabalėliai.
[0020] įdėklas gaminamas taip: abi dalis pagal lekalą iškerpa iš ruošiniu. Viršutinę 1 įdėklo dali pašildo iki plastinės būse-nos, uždeda ja ant specialaus kurpalio ir prispaudžia vakuu-miniu presu. Ataušusi patikimai išlaiko įgytą forma. Apatine
[0021] 2 dali formuoja analogiškai. Po to .jos klijuojamąjį paviršiu
[0022] padengia klijais ir prispaudžia prie viršutinės dalies.Apšli-fuoja įdėklo kraštus.
[0023] Patentuojamas įdėklas į avalynę gali būti lengvai pritai-komas prie paciento pėdos ypatybių: užtenka pašildyti įdėklo netinkančią dalį ir pagal pageidavimą ją pakoreguoti.
[0024] Naudojamas kasdieninėje uždaro tipo avalynėje. Pasižymi
[0025] Gydomosios savybės buvo tiriamos LR ortopedinėse įmonėse, gydant vaiku plo&čiapėdiškumą. Žymus pagerėjimas buvo paste-bėtas po 2-3 mėn. nešiojimo patentuojamo įdėklo kasdieninėje avalynėje.
1. įdėklas i avalyne, susidedantis iš dvie.ių vienodos kon-figūracijos daliu-viršutinės ir apatinės,suki ijuotu tarpusavyje, prieš tai pritaikius viena prie kitos, kai viršutinė dalis yra ištisinio pado formos, viso arba 2/3 pėdos ilgio, pagaminta iš minkštos, elastingos medžiagos, o apatinė dalis sudaro 2/3 pėdos ilgio, pagaminta iš kietos, elastingos medžiagos ir kulno zonoje turi įdubimą su kulną prilaikančiu kraštu, besiskiriantis tuo, kad įdėklo apatinė dalis papildomai turi atramas išilginiam-vidiniam ir skersiniam pėdos skliautams.
2. įdėklas į avalynę pagal 1 punktą, besiskirian t i s tuo, kad minkšta elastinga medžiaga, iš kurios pagaminta viršutinė įdėklo dalis, yra "pedilenas".
3. įdėklas į avalynę pagal 1 punktą, besiskirian t i s tuo, kad kieta, elastinga medžiaga , iš kurios pagaminta apatinė įdėklo dalis, yra stiklo pluošto medžiaga.
