[LT] Siūlomas saulės šilumos akumuliatorius skirtas vandens šildymui ir gali būti panaudotas buityje, nedidelėse įmonėse, individualiuose namuose ir soduose ir t.t.@Saulės šilumos akumuliatorius turi saulės šilumos kolektorių, sudarytą iš korpuso ir jame sumontuoto radiatoriaus. Radiatorius turi lygiagrečiai išdėstytus plonasienius didelio skersmens vamzdžius, nuosekliai sujungtus tarpusavyje. Kolektoriaus korpusas iš vidaus padengtas aliuminine folija ir uždengtas dvigubais stiklais. Kolektoriuje įmontuoti šilumos ekranai, besiliečiantys su radiatoriaus plonasieniais vamzdžiais.@Saulės šilumos akumuliatorius pasižymi paprasta konstrukcija ir dideliu naudingumo koeficientu.
[EN] The solar heat accumulator is designated to water heating and may be used in small plants, individual buidings and gardens and so on. The solar heat accumulator includes a collector of solar heat consisting of a housing and a radiator mounted therein. The radiator includes fine-wall tubes of large diameter placed parallel with each other and interconnected. The housing of the collector is covered in inner side by an aluminium film and over covered by double glasses. Heat screens touching the fine-wall tubes are mounted in the collector. The solar heat accumulator is characterized by a simple construction and high efficiency.
[0001] Siūlomas saulės šilumos akumuliatorius skirtas vandens šildymui ir gali būti panaudotas kolektyviniuose ir individualiuose soduose, nuosavuose namuose gyventojų poreikiams, mėsos ir pieno perdirbimo įmonėse, uždarosiose akcinėse bendrovėse, katilinėse pirminiam vandens pašildymui, paplūdimių dušų įrengimui ir t.t.
[0002] Yra žinoma saulės šilumos panaudojimo sistema, turinti saulės šilumos kolektorių, vamzdžiais sujungtą su akumuliacine talpa (buv. TSRS išradimo aprašymas Nr. 1626055, TPK F24J 2/42). Sistemoje yra įrengtas siurblys, sujungtas su vandens padavimo baku ir kontrolės bei reguliavimo aparatūra.
[0003] Taip pat yra žinoma saulės šilumos panaudojimo sistema, turinti saulės šilumos kolektorių su vandens padavimo ir grįžtamuoju vamzdžiais ir vėjo įrenginiu (buv. TSRS išradimo aprašymas Nr. 1615487, TPK F24J 2/42).
[0004] Šių sistemų trūkumas yra sudėtinga konstrukcija ir eksploatacija bei mažas patikimumas.
[0005] Be minėtų saulės energijos panaudojimo sistemų yra žinoma saulės energija šildomo vandens sistema, turinti saulės šilumos kolektorių, baką-akumuliatorių, tiesioginį ir grįžtamąjį vamzdžius bei kontrolės ir reguliavimo įrangą (buv. TSRS išradimo aprašymas Nr. 1638486, TPK F24J 2/42).
[0006] Šios sistemos trūkumas yra neintensyvi saulės energijos absorbcija ir jos pavertimas šiluma, nepakankama šiluminė izoliacija. Be to, šią sistemą sudėtinga sumontuoti, o kolektoriaus eksploatacijai reikia daug papildomos įrangos.
[0007] Šio išradimo uždavinys yra sukurti paprastą, lengvai eksploatuojamą saulės šilumos akumuliatorių, efektyviai veikiantį ne tik saulėtomis dienomis ir pasižymintį aukštu naudingumo koeficientu.
[0008] Šio išradimo esmė yra ta, kad saulės šilumos akumuliatoriaus kolektoriuje, sudarytame iš korpuso ir radiatoriaus, korpuso šoninės sienelės ir dugnas iš vidaus padengti šviesą ir šilumą atspindinčia medžiaga, o radiatorius sudarytas iš lygiagrečiai vienas kitam išdėstytų ir nuosekliai sujungtų tarpusavyje didelio skersmens plonasienių vamzdžių. Be to, į saulės pusę nukreipta kolektoriaus dalis turi šildymo ekranus, pvz. iš aliuminio lydinio, besiliečiančius su radiatoriaus plonasieniais vamzdžiais, o lietimosi paviršiaus plotas sudaro 0,3 -0,4 viso vamzdžio paviršiaus ploto ir uždengta šviesai ir šilumai laidžia danga, pvz. stiklu, geriau dvigubu stiklu, sandariai įstatytu kolektoriaus korpuse. Korpuse įstatytos pertvaros, kurios taip pat padengtos šviesą ir šilumą atspindinčia medžiaga. Tokia šviesą ir šilumą atspindinčia medžiaga, kuria padengti korpuso šoninių sienelių ir dugno vidiniai paviršiai bei pertvaros, gali būti aliuminine folija. Plonasieniai radiatoriaus vamzdžiai kolektoriuje išdėstyti horizontaliai, o pats kolektorius įrengtas ant stovo ir gali būti pasuktas horizontalia ir vertikalia kryptimi, sudarant į saulę nukreiptos plokštumos kampą su horizontale 45°.

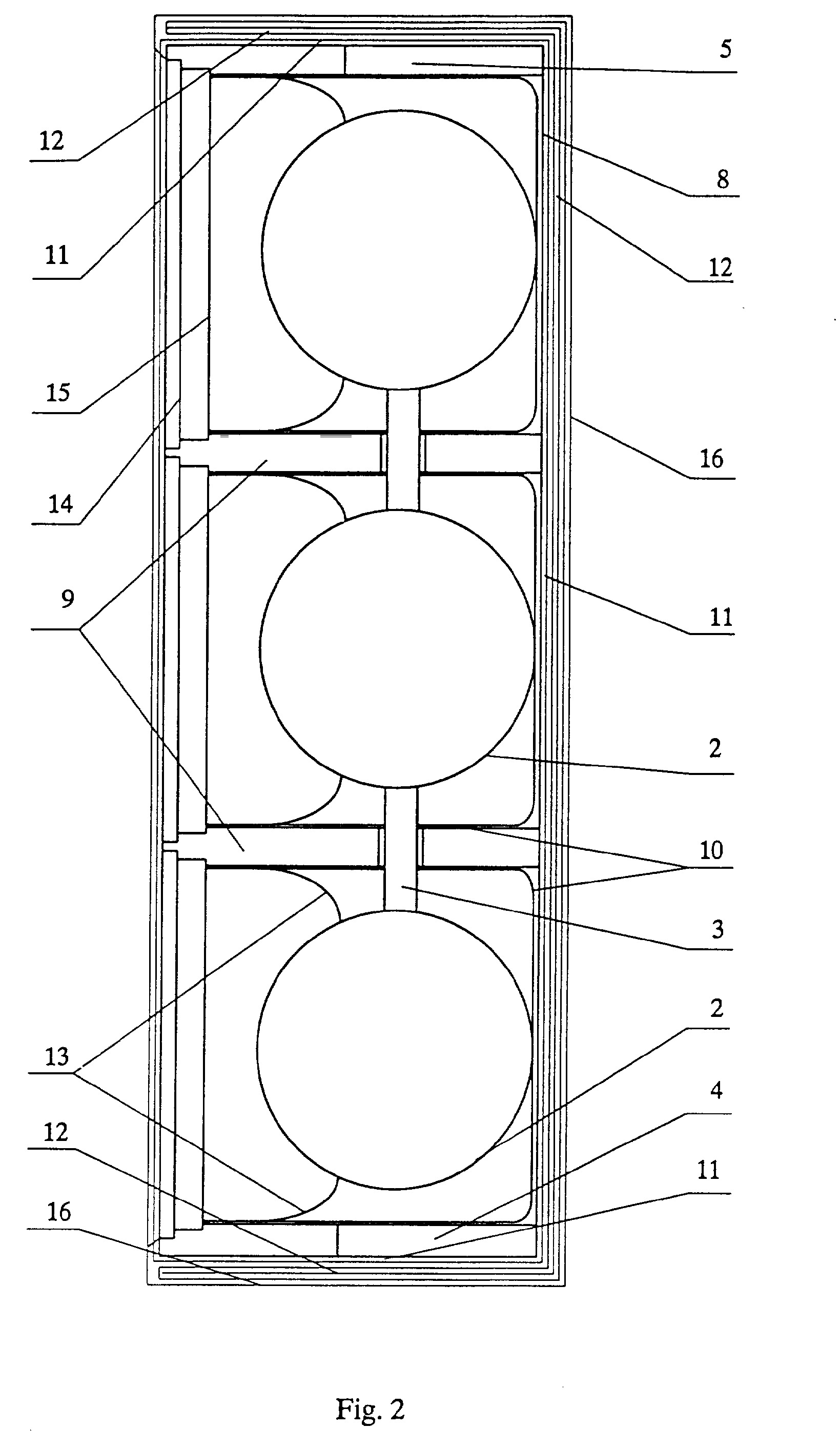

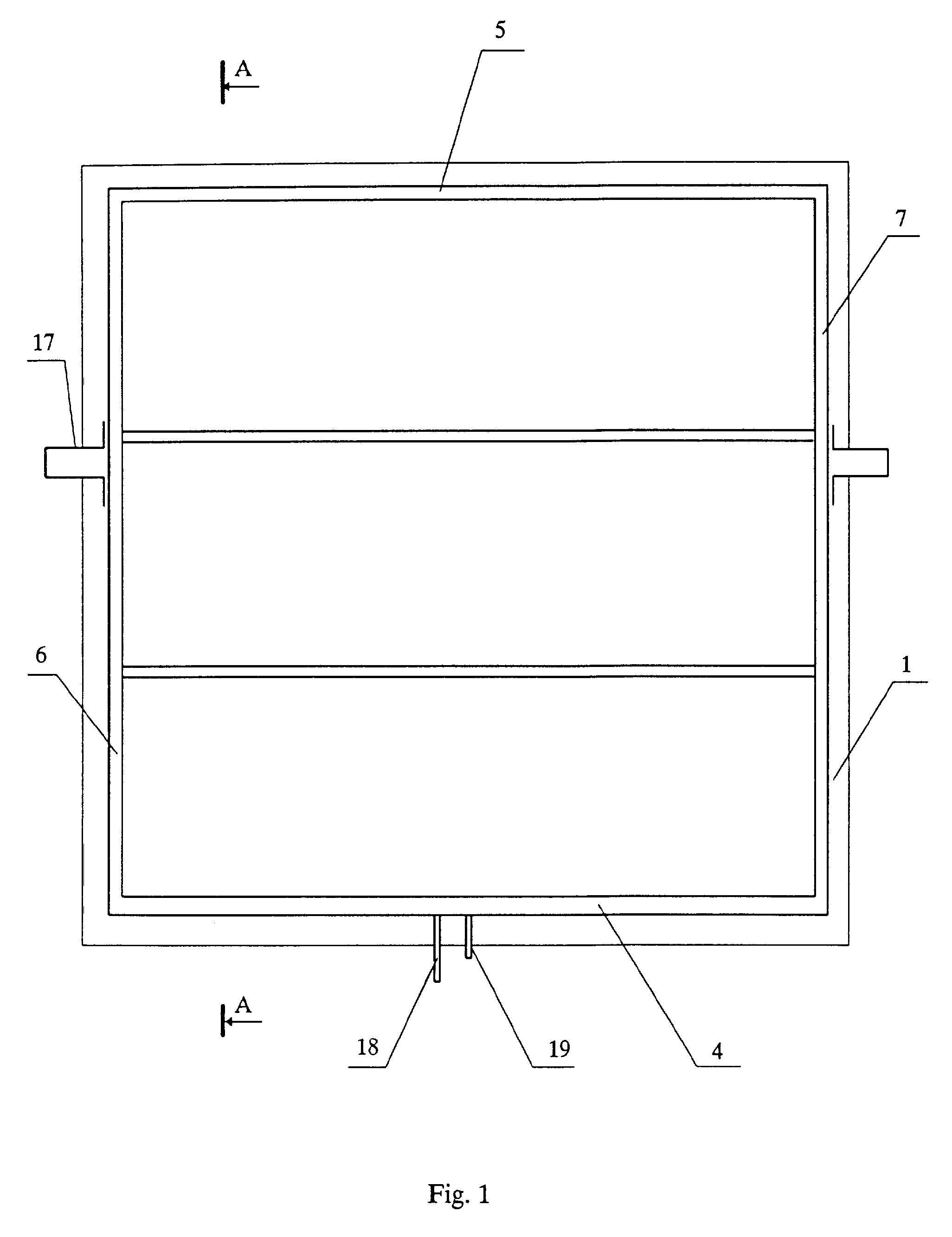

[0009] Pateikiamas išradimas iliustruojamas brėžiniais, kur Fig.l pavaizduotas saulės šilumos akumuliatoriaus kolektorius iš į saulę nukreiptos pusės, Fig. 2 - pjūvis pagal A-A Fig.l.
[0010] Saulės šilumos akumuliatorius turi saulės šilumos kolektorių, kuris sudarytas iš korpuso 1 ir jame sumontuotų plonasienių didelio skersmens vamzdžių 2 (Fig. 2), lygiagrečiai vienas kitam išdėstytų korpuso 1 viduje ir nuosekliai sujungtų vienas su kitu. Radiatoriaus vamzdžiai 2 gali būti pagaminti iš skardos lakšto, kurio kraštai jungiami užrakto forma, o sujungiamos vietos ištisai sulituojamos. Šie pagaminti vamzdžiai nuosekliai sujungiami tarpusavyje žalvariniais vamzdžiais 3. Korpusas 1 sudarytas iš šoninių sienelių 4, 5 galinių sienelių 6, 7 ir dugno 8, kurie tvirtai sujungti tarpusavyje. Korpuse 1 įmontuotos pertvaros 9. Korpuso 1 šoninių sienelių 4, 5 ir dugno 8 vidiniai paviršiai ir pertvaros 9 padengti šviesą ir šilumą atspindinčia medžiaga 10. Tokia šviesą ir šilumą atspindinčia medžiaga gali būti aliumininė folija.
[0011] Iš išorės korpuso šoninės sienelės 4, 5, galinės sienelės 6, 7 ir dugnas 8 padengti izoliacine medienos plaušo plokšte 11. Ant medienos plaušo plokščių 11 iš išorinės korpuso 1 pusės pritvirtintos kieto medžio plokštės 12.
[0012] Šildymo ekranai 13 gaminami iš aliuminio lydinio ir liečiasi su radiatoriaus plonasieniais vamzdžiais 2. Į saulę nukreiptos ekranų 13 pusės turi matinius, o priešingos pusės - veidrodinius paviršius. Matiniai ekranų 13 paviršiai gali būti gauti padengiant j saulę nukreiptus ekranų 13 paviršius juodu matiniu laku.
[0013] Iš saulės pusės kolektoriaus korpusas uždengtas šviesai ir šilumai laidžia danga, pvz. stiklu. Fig. 2 pavaizduotame kolektoriuje korpusas 1 uždengtas dviem poliruotais stiklais 14, 15, sandariai įstatytais kolektoriaus korpuse. Geresnei šiluminei izoliacijai gauti korpuso šoninės sienelės 4, 5, galinės sienelės 6, 7 ir dugnas 8 iš išorės padengti aliuminine folija 16.
[0014] Kronšteinais 17, esančiais korpuso 1 galuose, kolektorius pritvirtinamas prie vertikalaus stovo (brėžiniuose neparodytas) taip, kad kolektorių būtų galima pasukti vertikalia ir horizontalia kryptimi. Didžiausias šildymo efektyvumas gaunamas tada, kai į saulę nukreipta kolektoriaus plokštuma sudaro su horizontale 45° kampą.
[0015] Kolektoriaus apatinėje dalyje įrengti antgaliai 18 ir 19, kuriais plonasieniai radiatoriaus vamzdžiai 2 prijungiami prie vandentiekio.
[0016] Saulės šilumos kolektorius nustatomas taip, kad jo į saulę nukreipta plokštuma sudarytų 45° kampą su horizontale, ir užfiksuojamas. Per antgalį 18 radiatoriaus plonasieniai vamzdžiai 2 užpildomi vandeniu. Saulės spinduliai praeina pro įstiklintą paviršių ir įšildo plonasienius vamzdžius su juose esančiu vandeniu. Įšilęs vanduo prie antgalio 19 prijungto vandentiekio pagalba paduodamas vartojimui.
[0017] Siūlomas saulės šilumos kolektorius yra ekologiškai švarus įrenginys, kuriuo saulėtą dieną 500 ltr. vandens įkaitinama iki 80°C, pusiau saulėtą dieną 300 ltr. vandens įšildoma iki 60°C, o nesaulėtą dieną 200 ltr. vandens pašildoma iki 40°C.
1. Saulės šilumos akumuliatorius, turintis saulės šilumos kolektorių, sudarytą iš korpuso ir jame sumontuoto radiatoriaus su lygiagrečiai vienas kitam išdėstytais vamzdžiais, besiskiriantis tuo, kad radiatorius sudarytas iš plonasienių, nuosekliai sujungtų tarpusavyje didelio skersmens vamzdžių, o kolektoriaus korpuso šoninės sienelės ir dugnas iš vidaus padengti šviesą ir šilumą atspindinčia medžiaga.
2. Saulės šilumos akumuliatorius pagal 1 punktą, besisikiriantis tuo, kad j saulės pusę nukreipta kolektoriaus dalis turi šildymo ekranus, besiliečiančius su radiatoriaus plonasieniais vamzdžiais.
3. Saulės šilumos akumuliatorius pagal 2 punktą, besiskiriantis tuo, kad šildymo ekrano ir radiatoriaus vamzdžio lietimosi paviršiaus plotas sudaro 0, 3 - 0, 4 viso vamzdžio paviršiaus ploto.
4. Saulės šilumos akumuliatorius pagal bet kurj anksčiau išvardintų punktų, besiskiriantis tuo, kad į saulės pusę nukreipta kolektoriaus korpuso dalis uždengta šviesai ir šilumai laidžia danga.
5. Saulės šilumos akumuliatorius pagal 2 punktą, besiskiriantis tuo, kad į saulę nukreiptą kolektoriaus korpuso dalį dengianti šviesai ir šilumai laidi danga yra stiklas.
6. Saulės šilumos akumuliatorius pagal 5 punktą, besiskiriantis tuo, kad j saulę nukreiptą kolektoriaus korpuso dalį dengiančią šviesai ir šilumai laidžią dangą sudaro dvigubi stiklai, sandariai įstatyti kolektoriaus korpuse.
7. Saulės šilumos akumuliatorius pagal bet kurį anksčiau išvardintų punktų, besiskiriantis tuo, kad kolektoriaus korpuse tarp plonasienių radiatoriaus vamzdžių įmontuotos pertvaros, padengtos šviesą ir šilumą atspindinčia medžiaga.
8. Saulės šilumos akumuliatorius pagal bet kurį anksčiau išvardintų punktų, besiskiriantis tuo, kad kolektoriaus korpuso šonines sieneles, dugną ir pertvaras dengianti šviesą ir šilumą atspindinti medžiaga yra aliumininė folija.
9. Saulės šilumos akumuliatorius pagal 2 ir toliau sekančius punktus, besiskiriantis tuo, kad šildymo ekranas pagamintas iš aliuminio lydinio.
10. Saulės šilumos akumuliatorius pagal bet kurį anksčiau išvardintų punktų, besiskiriantis tuo, kad radiatoriaus vamzdžiai saulės šilumos kolektoriaus korpuse išdėstyti horizontaliai.
11. Saulės šilumos akumuliatorius pagal bet kurį anksčiau išvardintų punktų, besiskiriantis tuo, kad saulės šilumos kolektorius įrengtas ant stovo ir gali būti pasuktas vertikalia ir horizontalia kryptimi.
12. Saulės šilumos akumuliatorius pagal 11 punktą, besiskiriantis tuo, kad į saulę nukreipta kolektoriaus plokštuma sudaro su horozontale 45° kampą.
